15

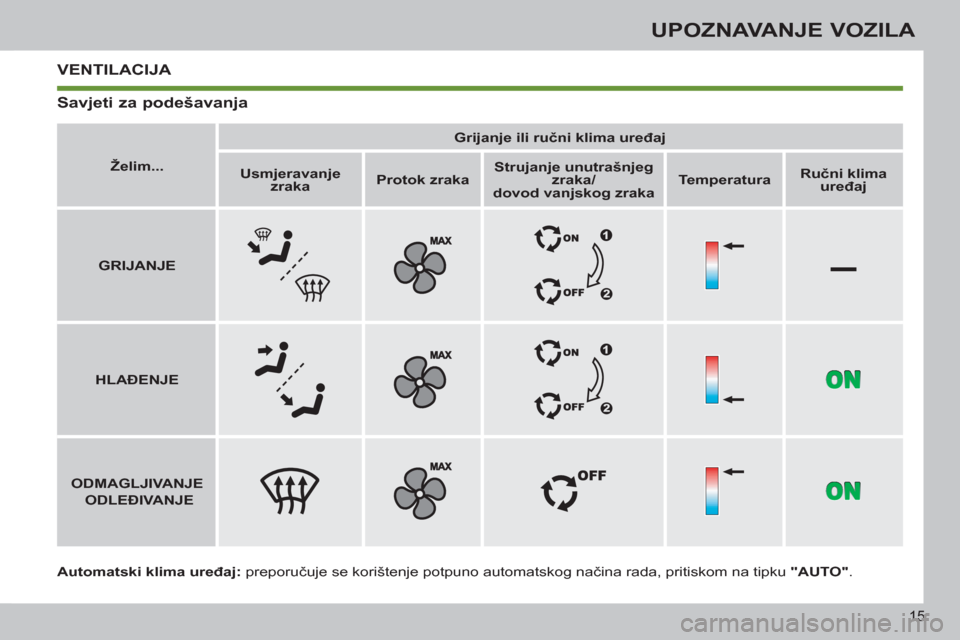

UPOZNAVANJE VOZILA
VENTILACIJA

Automatski klima uređaj:
preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO"
.

Želim...



Grijanje ili ručni klima uređaj




Usmjeravanje
zraka



Protok zraka



Strujanje unutrašnjeg
zraka/


dovod vanjskog zraka



Temperatura



Ručni klima
uređaj




GRIJANJE





HLAĐENJE





ODMAGLJIVANJE

ODLEĐIVANJE




Savjeti za podešavanja

16

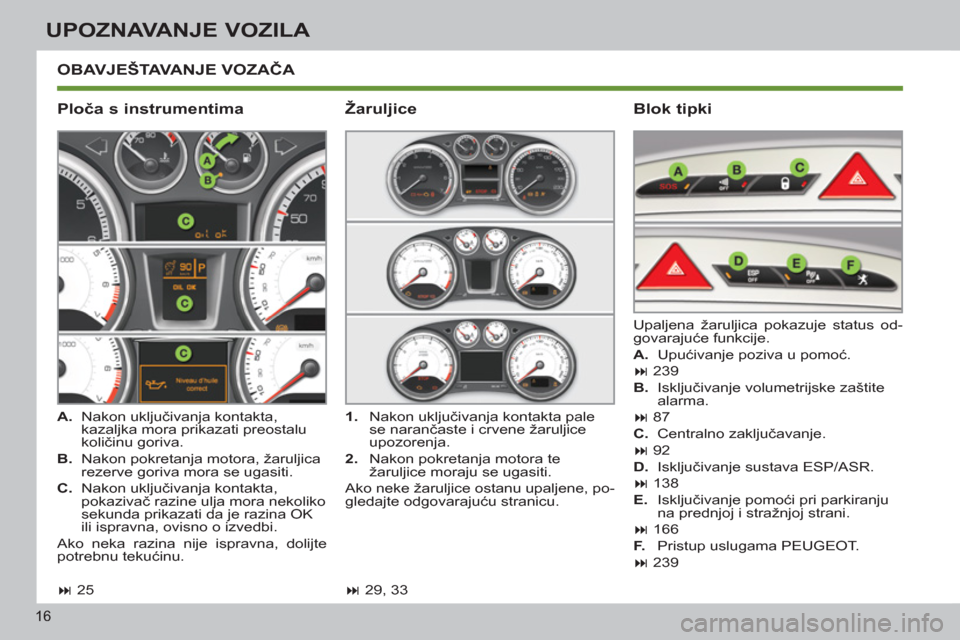

UPOZNAVANJE VOZILA
OBAVJEŠTAVANJE VOZAČA

Ploča s instrumentima
Blok tipki



A.
Nakon uključivanja kontakta,
kazaljka mora prikazati preostalu
količinu goriva.

B.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti.

C.
Nakon uključivanja kontakta,
pokazivač razine ulja mora nekoliko
sekunda prikazati da je razina OK
ili ispravna, ovisno o izvedbi.
Ako neka razina nije ispravna, dolijte
potrebnu tekućinu. Upaljena žaruljica pokazuje status od-
govarajuće funkcije.


A.
Upućivanje poziva u pomoć.


239

B.
Isključivanje volumetrijske zaštite
alarma.


87

C.
Centralno zaključavanje.


92

D.
Isključivanje sustava ESP/ASR.


138

E.
Isključivanje pomoći pri parkiranju
na prednjoj i stražnjoj strani.


166

F.
Pristup uslugama PEUGEOT.


239



1.
Nakon uključivanja kontakta pale
se narančaste i crvene žaruljice
upozorenja.

2.
Nakon pokretanja motora te
žaruljice moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, po-
gledajte odgovarajuću stranicu.


Žaruljice




25



29, 33

17
UPOZNAVANJE VOZILA
SIGURNOST PUTNIKA

Prednji zračni jastuk suvozača
Električna sigurnosna brava za
djecu


1.
Umetnite ključ.

2.
Izaberite položaj:
"OFF"
(isključivanje), ako je
postavljena dječja sjedalica leđima
u smjeru vožnje,
"ON"
(uključivanje), ako je u vozilu
suvozač ili ako je postavljena dječja
sjedalica licem u smjeru vožnje.

3.
Izvadite ključ iz izabranog položaja.
Upaljena žaruljica pokazuje status funkcije.



A.
Uključena električna sigurnosna
brava za djecu.

A.
Žaruljica nezakopčanog/
otkopčanog prednjeg i/ili stražnjeg
sigurnosnog pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa * .

E.
Žaruljica stražnjeg središnjeg
pojasa * .

F.
Žaruljica stražnjeg lijevog pojasa * .

G.
Žaruljica isključenog prednjeg
zračnog jastuka suvozača.

H.
Žaruljica uključenog prednjeg
zračnog jastuka suvozača.


Sigurnosni pojasi i prednji
zračni jastuk suvozača




140, 145




144




134

*
Samo u SW sa zasebnim stražnjim
sjedalima.

18

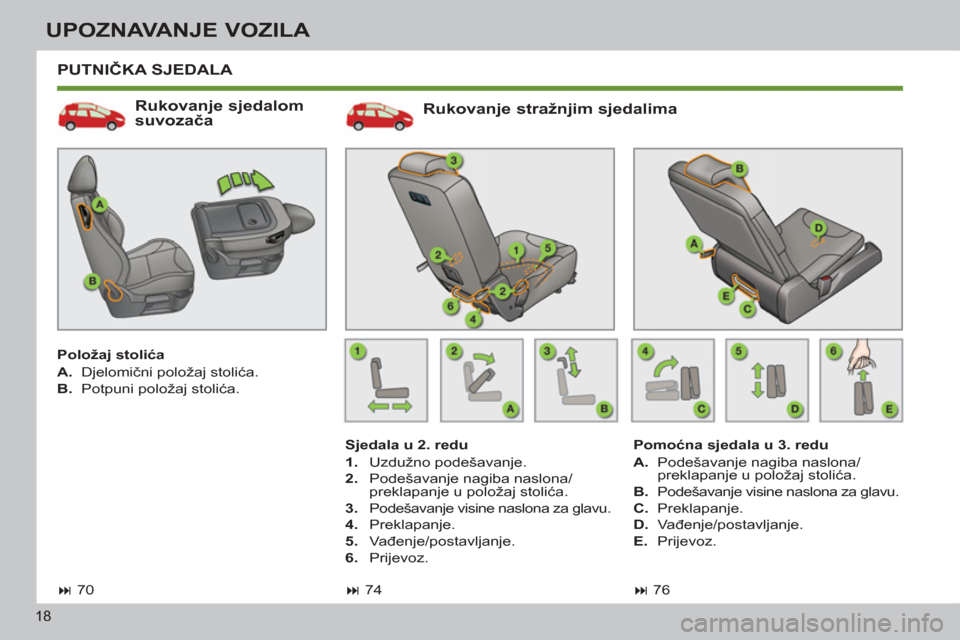

UPOZNAVANJE VOZILA
PUTNIČKA SJEDALA

Rukovanje stražnjim sjedalima


Sjedala u 2. redu


1.
Uzdužno podešavanje.

2.
Podešavanje nagiba naslona/
preklapanje u položaj stolića.

3.
Podešavanje visine naslona za glavu.

4.
Preklapanje.

5.
Vađenje/postavljanje.

6.
Prijevoz.



74

Pomoćna sjedala u 3. redu


A.
Podešavanje nagiba naslona/
preklapanje u položaj stolića.

B.
Podešavanje visine naslona za glavu.

C.
Preklapanje.

D.
Vađenje/postavljanje.

E.
Prijevoz.



76




Rukovanje sjedalom
suvozača


Položaj stolića


A.
Djelomični položaj stolića.

B.
Potpuni položaj stolića.



70

19

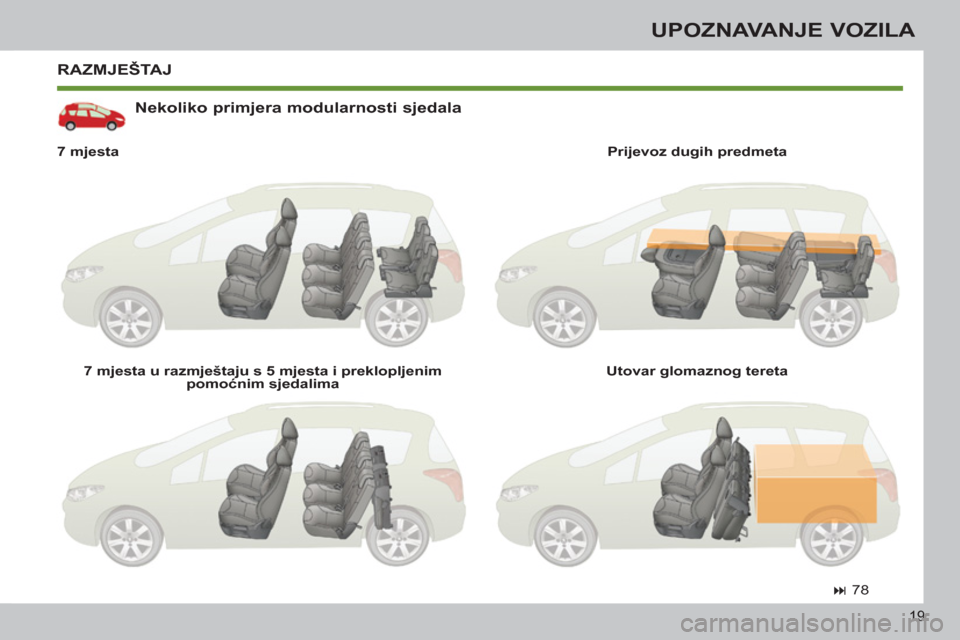

UPOZNAVANJE VOZILA
RAZMJEŠTAJ

Nekoliko primjera modularnosti sjedala


7 mjesta

7 mjesta u razmještaju s 5 mjesta i preklopljenim
pomoćnim sjedalima
Prijevoz dugih predmeta

Utovar glomaznog tereta



78

i
!
i
20
UPOZNAVANJE VOZILA

Stop & Start

Prelazak motora u režim STOP
(gašenje)
Prelazak motora u režim START
(ponovno pokretanje)
Isključivanje/ponovno uključivanje
VOŽNJA



159
Sustav se može isključiti u svakom tre-
nutku, pritiskom na tipku "ECO OFF"
;
žaruljica na tipki se pali. Na ploči s instrumentima pali se
žaruljica "ECO"
, a motor se au-
tomatski gasi: Žaruljica "ECO"
se gasi, a mo-
tor se automatski ponovo po-
kreće:


- uz ručni mjenjač
: kad do kraja

pritisnete papučicu spojke,

- uz ručni upravljani mjenjač sa
6 brzina:



●
ako je ručica mjenjača u položaju A

ili M
, nakon otpuštanja papučice
kočnice,

●
ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
nakon uključivanja položaja A
ili M
,

●
ili nakon uključivanja stupnja
prijenosa za vožnju natrag.


- uz ručni mjenja
č
: pri brzini manjoj
od 20 km/h, nakon postavljanja
ručice mjenjača u neutralan položaj
i otpuštanja papučice spojke,

- uz ručni upravljani mjenjač sa
6 brzina
: pri brzini manjoj od 8
km/h, nakon pritiska na papučicu
kočnice ili postavljanja ručice
mjenjača u položaj N
.
U nekim slučajevima režim STOP može
biti nedostupan; tada žaruljica "ECO"

bljeska nekoliko sekunda, zatim se
gasi.



158
Ako u trenutku promjene stupnja
papučica spojke nije pritisnuta do
kraja, motor se neće automatski
ponovo pokrenuti. Bit će prikazana
poruka upozorenja da je potrebno
do kraja pritisnuti papučicu spojke.



159
Sustav se ponovo automatski
uključuje nakon svakog pokretanja
motora ključem.
Prije punjenja spremnika gorivom
ili prije svakog zahvata u prostoru
motora, obavezno ključem prekinite
kontakt. U nekim slučajevima režim START
može se automatski uključiti; tada žaru-
ljica "ECO"
bljeska nekoliko sekunda,
zatim se gasi.

21
UPOZNAVANJE VOZILA
VOŽNJA

Limitator brzine "LIMIT"
Prikaz na ploči s instrumentima



1.
Izbor/isključivanje funkcije limitatora.

2.
Smanjivanje programirane
vrijednosti.

3.
Povećavanje programirane
vrijednosti.

4.
Uključivanje/isključivanje limitatora.
Podaci tempomata ili limitatora brzine
prikazuju se na ploči s instrumentima
ako je jedna od tih funkcija uključena.

1.
Izbor/isključivanje funkcije
tempomata.

2.
Programiranje brzine/smanjivanje
programirane vrijednosti.

3.
Programiranje brzine/povećavanje
programirane vrijednosti.

4.
Prekid/nastavak nastavak rada
tempomata.


Tempomat "CRUISE"


Tempomat

Limitator brzine




161
Za programiranje ili aktiviranje, brzina
vozila mora biti veća od 40 km/h i mora
biti uključen barem četvrti stupanj ruč-
nog mjenjača (odnosno drugi stupanj
ručnog upravljanog mjenjača ili auto-
matskog mjenjača).



163
Prilikom programiranja motor mora
raditi.

22
UPOZNAVANJE VOZILA
VOŽNJA
Taj mjenjač sa šest brzina nudi komfo-
ran automatski način rada ili zadovolj-
stvo ručnog mijenjanja brzina.


1.
Ručica mjenjača.

2.
Tipka "S" (sport)
.

3.
Sklopka ispod obruča upravljača "-"
.

4.
Sklopka ispod obruča upravljača "+"
.
Stupanj prijenosa ili način rada mjenja-
ča prikazuju se na ekranu na ploči s in-
strumentima.

N:
neutralan položaj.

R:
vožnja natrag.

1 2 3 4 5 6:
uključeni stupanj prijenosa.

AUTO:
automatski način rada mjenjača.

S:
program Sport.


Prikaz na ploči s instrumentima



)
Uključite položaj N
i pritisnite
papučicu kočnice prilikom
pokretanja motora.

)
Pomicanjem ručice mjenjača 1

uključite prvu brzinu (položaj A

ili M
) ili stupanj za vožnju natrag
(položaj R
).

)
Otpustite parkirnu kočnicu.

)
Otpustite papučicu kočnice i
pritisnite papučicu gasa.


Pokretanje




151



Ručni upravljani mjenjač sa
6 brzina
