2011 Peugeot 308 SW BL Vodič za korisnike (in Croatian)

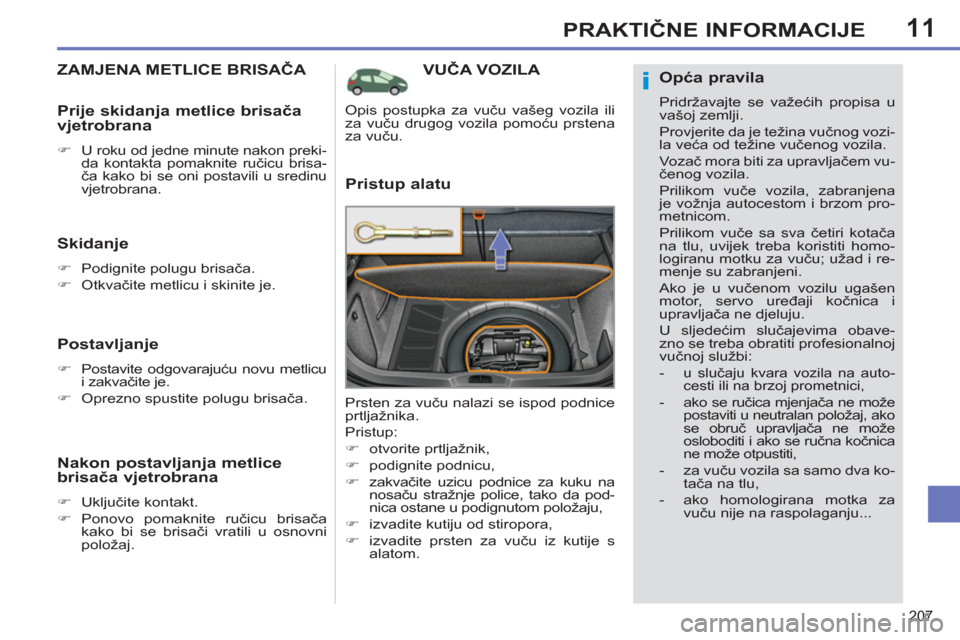

11
i
207
PRAKTIČNE INFORMACIJE
VUČA VOZILA

Pristup alatu

Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:


)
otvorite prtljažnik,

)
podignite podnicu,

)
zakvačite uzicu podnice za kuku na
nosaču stražnje police, tako da pod-
nica ostane u podignutom položaju,

)
izvadite kutiju od stiropora,

)
izvadite prsten za vuču iz kutije s
alatom.
Opis postupka za vuču vašeg vozila ili
za vuču drugog vozila pomoću prstena
za vuču.
ZAMJENA METLICE BRISAČA

Skidanje



)
Podignite polugu brisača.

)
Otkvačite metlicu i skinite je.



Postavljanje



)
Postavite odgovarajuću novu metlicu
i zakvačite je.

)
Oprezno spustite polugu brisača.



Prije skidanja metlice brisača
vjetrobrana


)
U roku od jedne minute nakon preki-
da kontakta pomaknite ručicu brisa-
ča kako bi se oni postavili u sredinu
vjetrobrana.



Nakon postavljanja metlice
brisača vjetrobrana



)
Uključite kontakt.

)
Ponovo pomaknite ručicu brisača
kako bi se brisači vratili u osnovni
položaj.



Opća pravila

Pridržavajte se važećih propisa u
vašoj zemlji.
Provjerite da je težina vučnog vozi-
la veća od težine vučenog vozila.
Vo z ač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena
je vožnja autocestom i brzom pro-
metnicom.
Prilikom vuče sa sva četiri kotača
na tlu, uvijek treba koristiti homo-
logiranu motku za vuču; užad i re-
menje su zabranjeni.
Ako je u vučenom vozilu ugašen
motor, servo uređaji kočnica i
upravljača ne djeluju.
U sljedećim slučajevima obave-
zno se treba obratiti profesionalnoj
vučnoj službi:


-
u slučaju kvara vozila na auto-
cesti ili na brzoj prometnici,

- ako se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica
ne može otpustiti,

- za vuču vozila sa samo dva ko-
tača na tlu,

- ako homologirana motka za
vuču nije na raspolaganju...

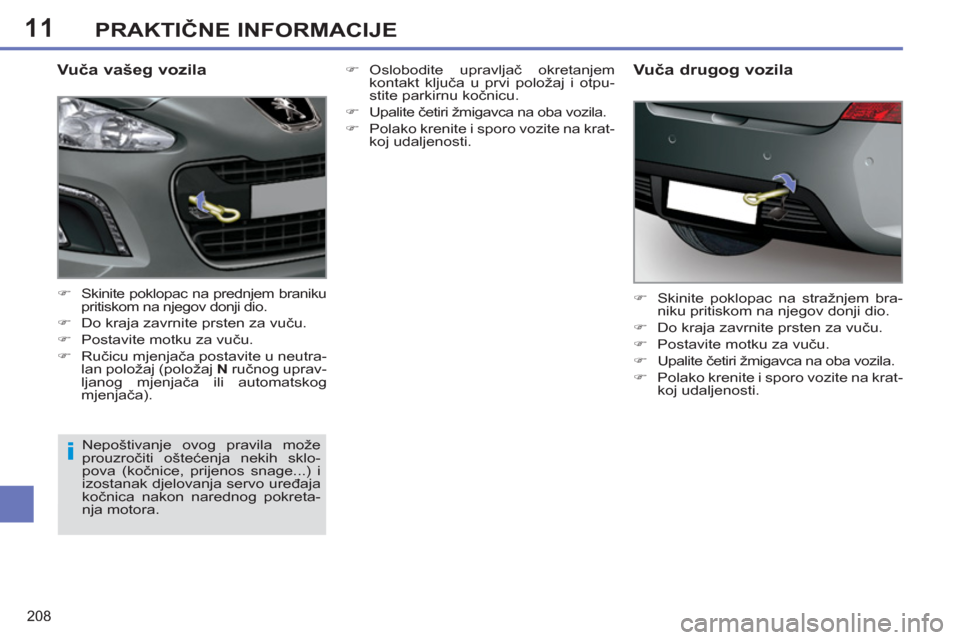

11
i
208
PRAKTIČNE INFORMACIJE


Vuča vašeg vozila



)
Skinite poklopac na prednjem braniku
pritiskom na njegov donji dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Ručicu mjenjača postavite u neutra-
lan položaj (položaj N
ručnog uprav-
ljanog mjenjača ili automatskog
mjenjača).

)
Skinite poklopac na stražnjem bra-
niku pritiskom na njegov donji dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Upalite četiri žmigavca na oba vozila.

)
Polako krenite i sporo vozite na krat-
koj udaljenosti.



Vuča drugog vozila
Nepoštivanje ovog pravila može
prouzročiti oštećenja nekih sklo-
pova (kočnice, prijenos snage...) i
izostanak djelovanja servo uređaja
kočnica nakon narednog pokreta-
nja motora.
)
Oslobodite upravljač okretanjem
kontakt ključa u prvi položaj i otpu-
stite parkirnu kočnicu.

)
Upalite četiri žmigavca na oba vozila.

)
Polako krenite i sporo vozite na krat-
koj udaljenosti.

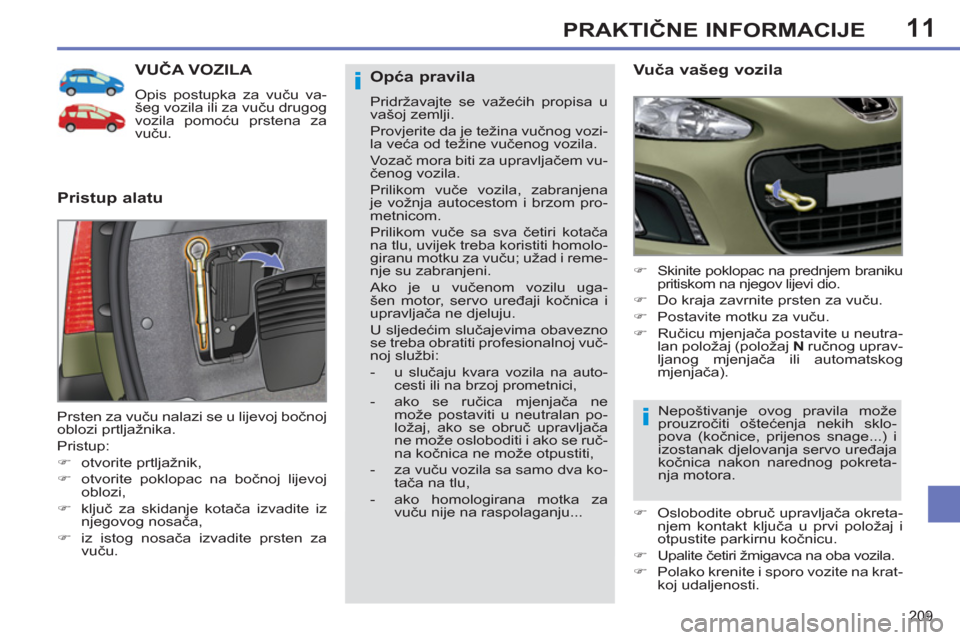

11
i
i
209
PRAKTIČNE INFORMACIJE
VUČA VOZILA

Opis postupka za vuču va-
šeg vozila ili za vuču drugog
vozila pomoću prstena za
vuču.


Pristup alatu
Vuča vašeg vozila



)
Skinite poklopac na prednjem braniku
pritiskom na njegov lijevi dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Ručicu mjenjača postavite u neutra-
lan položaj (položaj N
ručnog uprav-
ljanog mjenjača ili automatskog
mjenjača).
Prsten za vuču nalazi se u lijevoj bočnoj
oblozi prtljažnika.
Pristup:


)
otvorite prtljažnik,

)
otvorite poklopac na bočnoj lijevoj
oblozi,

)
ključ za skidanje kotača izvadite iz
njegovog nosača,

)
iz istog nosača izvadite prsten za
vuču.



Opća pravila

Pridržavajte se važećih propisa u
vašoj zemlji.
Provjerite da je težina vučnog vozi-
la veća od težine vučenog vozila.
Vo z ač mora biti za upravljačem vu-
čenog vozila.
Prilikom vuče vozila, zabranjena
je vožnja autocestom i brzom pro-
metnicom.
Prilikom vuče sa sva četiri kotača
na tlu, uvijek treba koristiti homolo-
giranu motku za vuču; užad i reme-
nje su zabranjeni.
Ako je u vučenom vozilu uga-
šen motor, servo uređaji kočnica i
upravljača ne djeluju.
U sljedećim slučajevima obavezno
se treba obratiti profesionalnoj vuč-
noj službi:


-
u slučaju kvara vozila na auto-
cesti ili na brzoj prometnici,

- ako se ručica mjenjača ne
može postaviti u neutralan po-
ložaj, ako se obruč upravljača
ne može osloboditi i ako se ruč-
na kočnica ne može otpustiti,

- za vuču vozila sa samo dva ko-
tača na tlu,

- ako homologirana motka za
vuču nije na raspolaganju...
Nepoštivanje ovog pravila može
prouzročiti oštećenja nekih sklo-
pova (kočnice, prijenos snage...) i
izostanak djelovanja servo uređaja
kočnica nakon narednog pokreta-
nja motora.

)
Oslobodite obruč upravljača okreta-
njem kontakt ključa u prvi položaj i
otpustite parkirnu kočnicu.

)
Upalite četiri žmigavca na oba vozila.

)
Polako krenite i sporo vozite na krat-
koj udaljenosti.

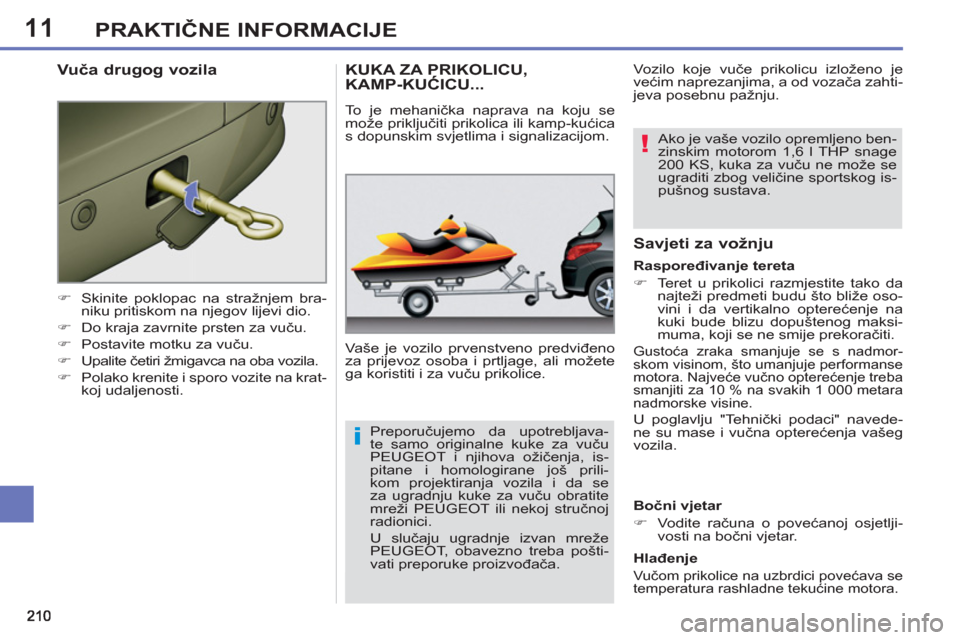

11
i
!
PRAKTIČNE INFORMACIJE



)
Skinite poklopac na stražnjem bra-
niku pritiskom na njegov lijevi dio.

)
Do kraja zavrnite prsten za vuču.

)
Postavite motku za vuču.

)
Upalite četiri žmigavca na oba vozila.

)
Polako krenite i sporo vozite na krat-
koj udaljenosti.



Vuča drugog vozila KUKA ZA PRIKOLICU, KAMP-KUĆICU...

Vaše je vozilo prvenstveno predviđeno
za prijevoz osoba i prtljage, ali možete
ga koristiti i za vuču prikolice.


Savjeti za vožnju


Bočni vjetar


)
Vodite računa o povećanoj osjetlji-
vosti na bočni vjetar.


Hlađenje

Vučom prikolice na uzbrdici povećava se
temperatura rashladne tekućine motora.


To je mehanička naprava na koju se
može priključiti prikolica ili kamp-kućica
s dopunskim svjetlima i signalizacijom.

Raspoređivanje tereta


)
Teret u prikolici razmjestite tako da
najteži predmeti budu što bliže oso-
vini i da vertikalno opterećenje na
kuki bude blizu dopuštenog maksi-
muma, koji se ne smije prekoračiti.

Gustoća zraka smanjuje se s nadmor-
skom visinom, što umanjuje performanse
motora. Najveće vučno opterećenje treba
smanjiti za 10 % na svakih 1 000 metara
nadmorske visine.
U poglavlju "Tehnički podaci" navede-
ne su mase i vučna opterećenja vašeg
vozila. Vozilo koje vuče prikolicu izloženo je
većim naprezanjima, a od vozača zahti-
jeva posebnu pažnju.
Preporučujemo da upotrebljava-
te samo originalne kuke za vuču
PEUGEOT i njihova ožičenja, is-
pitane i homologirane još prili-
kom projektiranja vozila i da se
za ugradnju kuke za vuču obratite
mreži PEUGEOT ili nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.
Ako je vaše vozilo opremljeno ben-
zinskim motorom 1,6 l THP snage
200 KS, kuka za vuču ne može se
ugraditi zbog veličine sportskog is-
pušnog sustava.

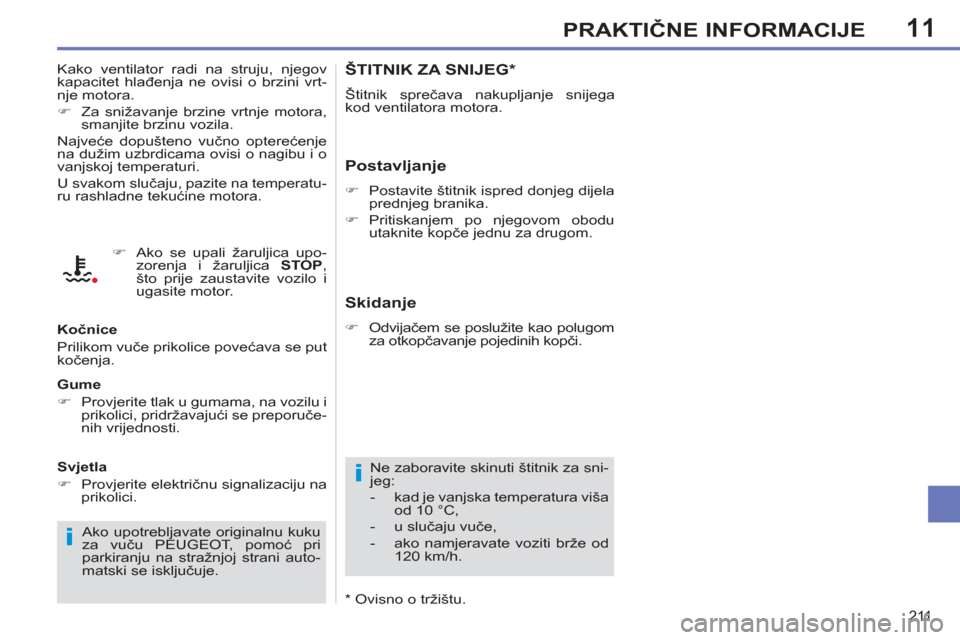

11
i
i
211
PRAKTIČNE INFORMACIJE
ŠTITNIK ZA SNIJEG *

Štitnik sprečava nakupljanje snijega
kod ventilatora motora.

Postavljanje



)
Postavite štitnik ispred donjeg dijela
prednjeg branika.

)
Pritiskanjem po njegovom obodu
utaknite kopče jednu za drugom.

Ne zaboravite skinuti štitnik za sni-
jeg:


- kad je vanjska temperatura viša
od 10 °C,

- u slučaju vuče,

- ako namjeravate voziti brže od
120 km/h.



Skidanje



)
Odvijačem se poslužite kao polugom
za otkopčavanje pojedinih kopči. Kako ventilator radi na struju, njegov
kapacitet hlađenja ne ovisi o brzini vrt-
nje motora.


)
Za snižavanje brzine vrtnje motora,
smanjite brzinu vozila.
Najveće dopušteno vučno opterećenje
na dužim uzbrdicama ovisi o nagibu i o
vanjskoj temperaturi.
U svakom slučaju, pazite na temperatu-
ru rashladne tekućine motora.

Kočnice
Prilikom vuče prikolice povećava se put
kočenja.

Gume


)
Provjerite tlak u gumama, na vozilu i
prikolici, pridržavajući se preporuče-
nih vrijednosti.


Svjetla


)
Provjerite električnu signalizaciju na
prikolici.
Ako upotrebljavate originalnu kuku
za vuču PEUGEOT, pomoć pri
parkiranju na stražnjoj strani auto-
matski se isključuje.


)
Ako se upali žaruljica upo-
zorenja i žaruljica STOP
,
što prije zaustavite vozilo i
ugasite motor.


*
Ovisno o tržištu.

11
i
i
212
PRAKTIČNE INFORMACIJE

POSTAVLJANJEKROVNOG NOSAČA


Prilikom postavljanja popreč-
nih krovnih nosača, pazite
na njihov položaj označen
na uzdužnim krovnim nosačima.

Upotrebljavajte opremu koju preporučuje
PEUGEOT i pridržavajte se proizvođa-
čevih uputa za ugradnju.
Za prijevoz tereta na krovu, potrebno
je postaviti poprečne krovne nosače na
uzdužne nosače.
Nakon postavljanja i pričvršćenja te-
reta, poprečne krovne nosače ponovo
zategnite.
Uzdužni krovni nosači ne mogu se
skidati.
Najveća dopuštena masa na krov-
nim nosačima, za teret koji nije viši od
40 cm (osim nosača bicikla): 75 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vo-
zila, pridržavajte se važećih propisa
u vašoj zemlji.
POSTAVLJANJEKROVNOG NOSAČA

Najveća dopuštena masa na krovu,
za teret koji nije viši od 40 cm (osim
nosača bicikla): 80 kg.
Ako je teret viši od 40 cm, prila-
godite brzinu vozila profi lu ceste,
kako se ne bi oštetili krovni nosači i
njihova pričvršćenja na krovu.
Za prijevoz predmeta dužih od vozi-
la, pridržavajte se važećih propisa u
vašoj zemlji. Za postavljanje poprečnih krovnih no-
sača, upotrijebite četiri brza zatvarača
predviđena za tu svrhu:


)
podignite zaštitne poklopce,

)
na svakoj šipki otvorite poklopce
zatvarača pomoću ključa,

)
postavite sve zatvarače na njihova
mjesta i redom ih pričvrstite na krov,

)
na svakoj šipki zatvorite poklopce
zatvarača pomoću ključa.

11
!
213
PRAKTIČNE INFORMACIJE


"Zaštita":
dodatni tepisi ** , zavjesice kotača, na-
vlake za sjedala prilagođene zračnim
jastucima, zaštitna navlaka za vozilo,
štitnici pragova vrata, prozirne zaštitne
trake za branike...

**
Kako bi se izbjegla svaka moguć-
nost blokiranja papučica:


- pazite na ispravan položaj i dobro
pričvršćenje dodatnog tepiha,

- nikada ne stavljajte više dodatnih
tepiha jedne na druge.

DODATNA OPREMA

Mreža PEUGEOT nudi vam širok izbor
dodatne opreme i originalnih rezervnih
dijelova.
Sva ta oprema i dijelovi testirani su i
odobreni u pogledu pouzdanosti i sigur-
nosti.
Sva oprema i dijelovi prilagođeni su va-
šem vozilu, svi imaju kataloške brojeve i
pokriveni su garancijom PEUGEOT.


"Komfor":
pomoć pri parkiranju, bočne zavjese i
stražnja zavjesa, defl ektori na vratima,
izotermički modul, vješalica na naslo-
nu za glavu, prednji središnji naslon za
ruke, svjetiljka za čitanje, osvježivač
zraka...

*
Krovni prozor obavezno se mora
ugraditi u mreži PEUGEOT ili u nekoj
stručnoj radionici.

Kompleti za preradu

U ponudi su i kompleti za preradu "Entrepri-
se", koji omogućuju preradu gospodarskog
vozila u osobno vozilo i obratno.



"Rješenja za prijevoz":
kadica za prtljažnik, tepih za prtljažnik,
klinovi za prtljažnik, pretinac ispod stra-
žnje police, poprečni krovni nosač, no-
sač bicikla, nosač skija, krovni sanduk,
kuka za vuču, ožičenja...

"Dizajn":
obruč upravljača obložen kožom, alumi-
nijska kugla ručice mjenjača, aluminij-
sko odmorište za nogu, krovni prozor * ,
spojler, aluminijski naplatci, ukrasni po-
klopci kotača, sportska ispušna cijev,
komplet za oblaganje karoserije, kući-
šta retrovizora karbonskog izgleda...
"Sigurnost":
protuprovalni alarm, vijci kotača sa za-
štitom od krađe, sustav pronalaženja
ukradenog vozila, dječje sjedalice i povi-
šenja, alkotester, komplet prve pomoći,
signalni trokut, refl ektirajući sigurnosni
prsluk, rešetka za pse, komplet prednjih
svjetala za maglu, pribor za privremeni
popravak gume, lanci za snijeg, protu-
klizne navlake... Ako se kuka za vuču i njezino
ožičenje ugrađuju izvan mreže
PEUGEOT, obavezno treba pošti-
vati preporuke proizvođača.

11
!
i
i

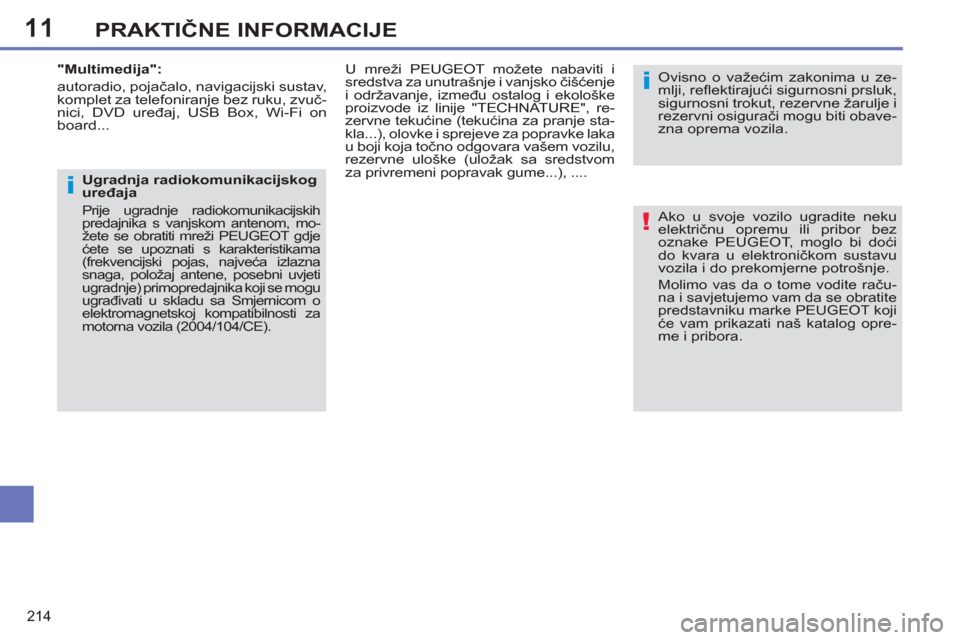

214
PRAKTIČNE INFORMACIJE

Ako u svoje vozilo ugradite neku
električnu opremu ili pribor bez
oznake PEUGEOT, moglo bi doći
do kvara u elektroničkom sustavu
vozila i do prekomjerne potrošnje.
Molimo vas da o tome vodite raču-
na i savjetujemo vam da se obratite
predstavniku marke PEUGEOT koji
će vam prikazati naš katalog opre-
me i pribora.



Ovisno o važećim zakonima u ze-
mlji, refl ektirajući sigurnosni prsluk,
sigurnosni trokut, rezervne žarulje i
rezervni osigurači mogu biti obave-
zna oprema vozila.
"Multimedija":
autoradio, pojačalo, navigacijski sustav,
komplet za telefoniranje bez ruku, zvuč-
nici, DVD uređaj, USB Box, Wi-Fi on
board...

Ugradnja radiokomunikacijskog
uređaja

Prije ugradnje radiokomunikacijskih
predajnika s vanjskom antenom, mo-
žete se obratiti mreži PEUGEOT gdje
ćete se upoznati s karakteristikama
(frekvencijski pojas, najveća izlazna
snaga, položaj antene, posebni uvjeti
ugradnje) primopredajnika koji se mogu
ugrađivati u skladu sa Smjernicom o
elektromagnetskoj kompatibilnosti za
motorna vozila (2004/104/CE).




U mreži PEUGEOT možete nabaviti i
sredstva za unutrašnje i vanjsko čišćenje
i održavanje, između ostalog i ekološke
proizvode iz linije "TECHNATURE", re-
zervne tekućine (tekućina za pranje sta-
kla...), olovke i sprejeve za popravke laka
u boji koja točno odgovara vašem vozilu,
rezervne uloške (uložak sa sredstvom
za privremeni popravak gume...), ....
