2011 Peugeot 308 SW BL Vodič za korisnike (in Croatian)

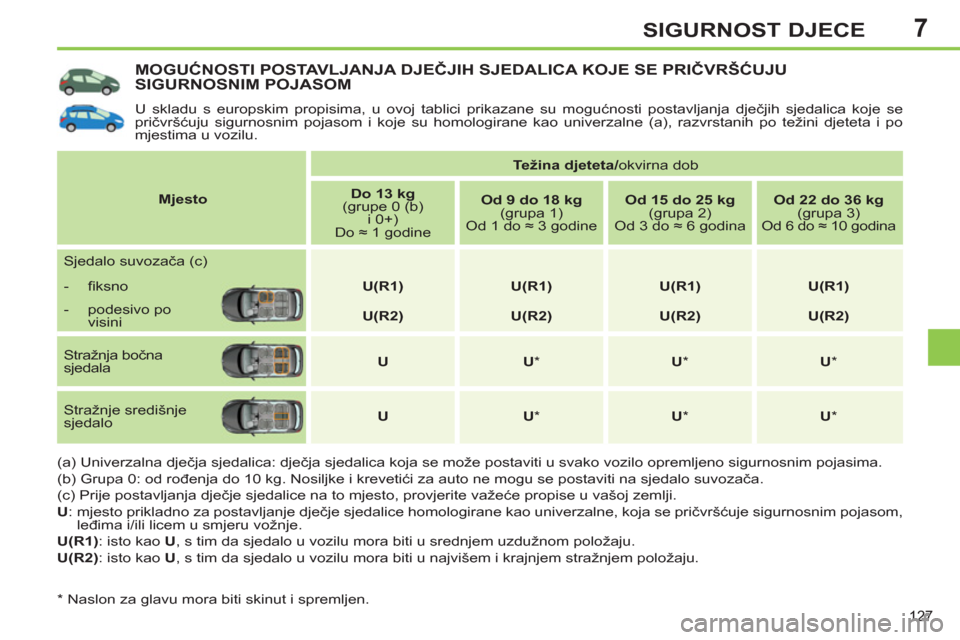

7
127
SIGURNOST DJECE
MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA KOJE SE PRIČVRŠĆUJU SIGURNOSNIM POJASOM

U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se
pričvršćuju sigurnosnim pojasom i koje su homologirane kao univerzalne (a), razvrstanih po težini djeteta i po
mjestima u vozilu.
(a) Univerzalna dječja sjedalica: dječja sjedalica koja se može postaviti u svako vozilo opremljeno sigurnosnim pojasima.
(b) Grupa 0: od rođenja do 10 kg. Nosiljke i krevetići za auto ne mogu se postaviti na sjedalo suvozača.
(c) Prije postavljanja dječje sjedalice na to mjesto, provjerite važeće propise u vašoj zemlji.

U
: mjesto prikladno za postavljanje dječje sjedalice homologirane kao univerzalne, koja se pričvršćuje sigurnosnim pojasom,
leđima i/ili licem u smjeru vožnje.

U(R1)
: isto kao U
, s tim da sjedalo u vozilu mora biti u srednjem uzdužnom položaju.

U(R2)
: isto kao U
, s tim da sjedalo u vozilu mora biti u najvišem i krajnjem stražnjem položaju.

*
Naslon za glavu mora biti skinut i spremljen.

Mjesto



Težina djeteta/
okvirna dob


Do 13 kg


(grupe 0 (b)
i 0+)
Do ≈ 1 godine

Od 9 do 18 kg


(grupa 1)
Od 1 do ≈ 3 godine

Od 15 do 25 kg


(grupa 2)
Od 3 do ≈ 6 godina

Od 22 do 36 kg


(grupa 3)
Od 6 do ≈ 10 godina


Sjedalo suvozača (c)



- fi ksno


U(R1)



U(R1)



U(R1)



U(R1)





- podesivo po
visini


U(R2)



U(R2)



U(R2)



U(R2)



Stražnja bočna
sjedala

U



U

*


U

*


U

*


Stražnje središnje
sjedalo

U



U

*


U

*


U

*

7

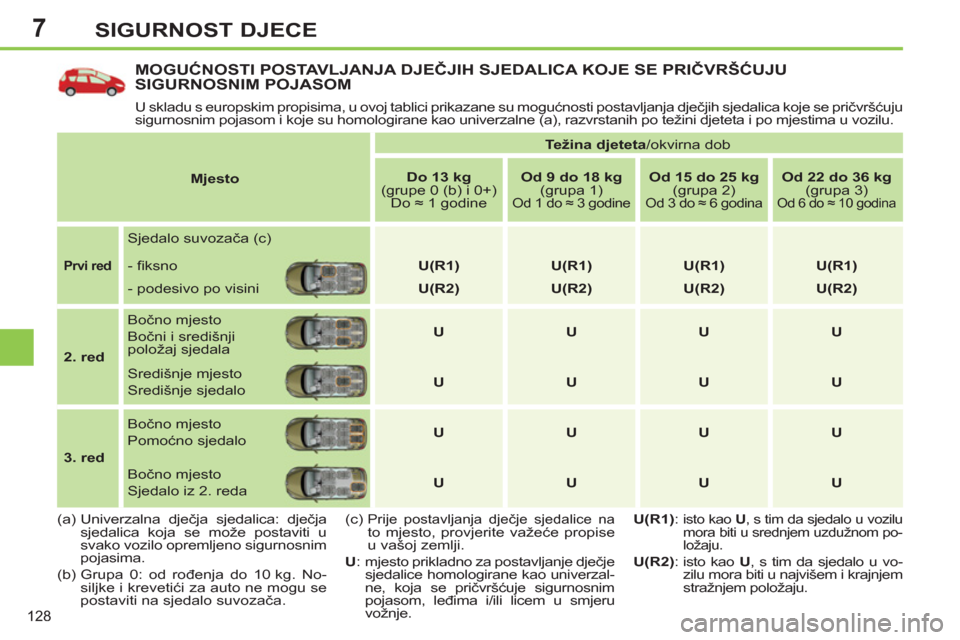

128
SIGURNOST DJECE
MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA KOJE SE PRIČVRŠĆUJU SIGURNOSNIM POJASOM

U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju
sigurnosnim pojasom i koje su homologirane kao univerzalne (a), razvrstanih po težini djeteta i po mjestima u vozilu.
(a) Univerzalna dječja sjedalica: dječja
sjedalica koja se može postaviti u
svako vozilo opremljeno sigurnosnim
pojasima.
(b) Grupa 0: od rođenja do 10 kg. No-
siljke i krevetići za auto ne mogu se
postaviti na sjedalo suvozača.

Mjesto



Težina djeteta
/okvirna dob


Do 13 kg


(grupe 0 (b) i 0+)
Do ≈ 1 godine

Od 9 do 18 kg


(grupa 1)
Od 1 do ≈ 3 godine



Od 15 do 25 kg


(grupa 2)
Od 3 do ≈ 6 godina


Od 22 do 36 kg


(grupa 3) Od 6 do ≈ 10 godina


Prvi red

Sjedalo suvozača (c)








- fi ksno

U

(R1)



U(R1)



U(R1)



U(R1)


- podesivo po visini

U(R2)



U(R2)



U(R2)



U(R2)




2. red


Bočno mjesto
Bočni i središnji
položaj sjedala

U



U



U



U


Središnje mjesto
Središnje sjedalo

U



U



U



U




3. red

Bočno mjesto
Pomoćno sjedalo

U



U



U



U


Bočno mjesto
Sjedalo iz 2. reda

U



U



U



U


(c)
Prije postavljanja dječje sjedalice na
to mjesto, provjerite važeće propise
u vašoj zemlji.

U
: mjesto prikladno za postavljanje dječje
sjedalice homologirane kao univerzal-
ne, koja se pričvršćuje sigurnosnim
pojasom, leđima i/ili licem u smjeru
vožnje.
U(R1)
: isto kao U
, s tim da sjedalo u vozilu
mora biti u srednjem uzdužnom po-
ložaju.

U(R2)
: isto kao U
, s tim da sjedalo u vo-
zilu mora biti u najvišem i krajnjem
stražnjem položaju.

7
!
129
SIGURNOST DJECE
SAVJETI ZA DJEČJESJEDALICE


Postavljanje povišenja
Grudni dio sigurnosnog pojasa treba
prelaziti preko ramena djeteta, ne do-
dirujući vrat.
Trbušni dio sigurnosnog pojasa treba
prelaziti preko bedara.
PEUGEOT vam preporučuje da na-
bavite povišenje s naslonom koji ima
vodilicu pojasa u visini ramena.
Vodite računa o sigurnosti djece u vozilu:


- djecu u vozilu ne ostavljajte samu
bez nadzora,

- dijete ili životinju ne ostavljajte u
vozilu koje stoji na suncu uz zatvo-
rene prozore,

- ključeve ne ostavljajte u vozilu na
dohvatu djece.
Za sprečavanje slučajnog otvaranja
stražnjih vrata i stakala, uključite si-
gurnosnu bravu za djecu.
Pazite da stražnja stakla ne budu
otvorena za više od trećine hoda.
Manju djecu zaštitite od sunca zavje-
sama na stražnjim bočnim staklima.
U pogrešno postavljenoj dječjoj sjeda-
lici dijete je u slučaju sudara ugroženo.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to
tako da budu što tješnje priljubljeni uz
tijelo djeteta, čak i na kratkim udalje-
nostima.
Ako dječju sjedalicu učvršćujete sigur-
nosnim pojasom vozila, provjerite da
je pojas dobro napet i da dječju sjeda-
licu drži čvrsto priljubljenu uz sjedalo
vozila. Po potrebi, pomaknite sjedalo
prema naprijed.
Ako je dječja sjedalica okrenuta licem
u smjeru vožnje, njezin naslon mora
se oslanjati o naslon sjedala vozila, a
naslon za glavu ne smije smetati.
Ako naslon za glavu morate skinuti,
dobro ga spremite ili učvrstite kako pri
naglom kočenju ne bi postao opasan
projektil. Djecu mlađu od 10 godina ne smijete
prevoziti na sjedalu suvozača licem u
smjeru vožnje, osim ako su stražnja
sjedala zauzeta (prijevoz druge dje-
ce), neupotrebljiva ili ako ne postoje.
Kada na sjedalo suvozača postavljate
dječju sjedalicu leđima u smjeru vo-
žnje, isključite zračni jastuk suvozača.

Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak smrtne ozljede.

7
i

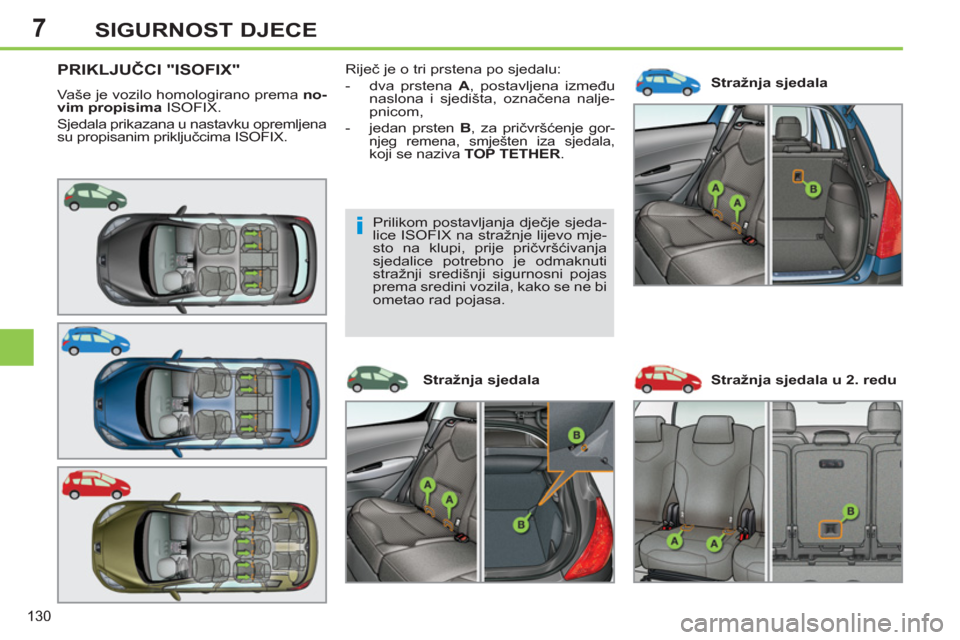

130
SIGURNOST DJECE
PRIKLJUČCI "ISOFIX"

Vaše je vozilo homologirano prema no-
vim propisima
ISOFIX.
Sjedala prikazana u nastavku opremljena
su propisanim priključcima ISOFIX. Stražnja sjedala Riječ je o tri prstena po sjedalu:


- dva prstena A
, postavljena između
naslona i sjedišta, označena nalje-
pnicom,

- jedan prsten B
, za pričvršćenje
gor-
njeg remena, smješten iza sjedala,
koji se naziva TOP TETHER.



Stražnja sjedala Stražnja sjedala u 2. redu

Prilikom postavljanja dječje sjeda-
lice ISOFIX na stražnje lijevo mje-
sto na klupi, prije pričvršćivanja
sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas
prema sredini vozila, kako se ne bi
ometao rad pojasa.

7
i
!
i

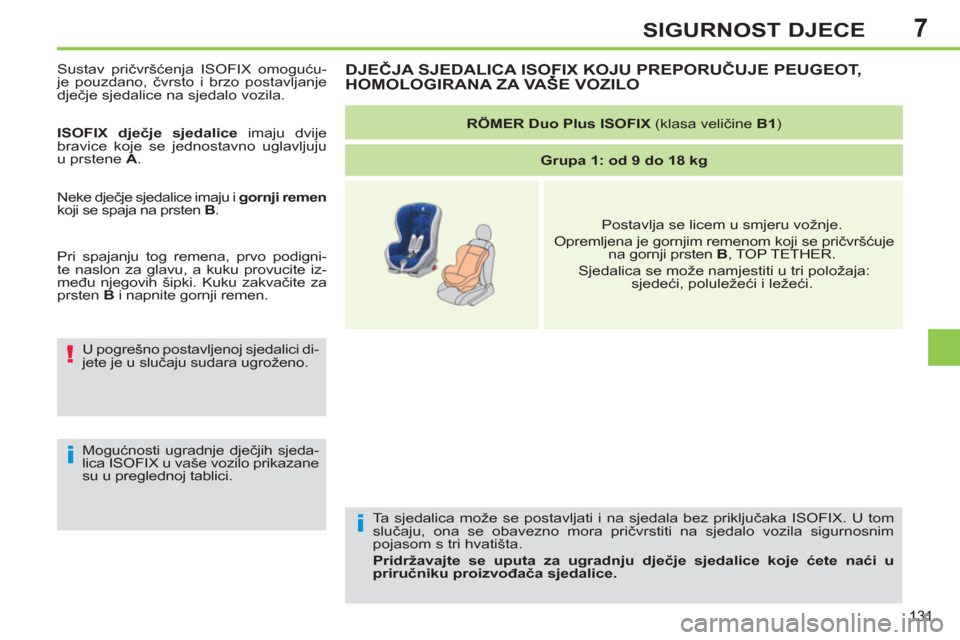

131
SIGURNOST DJECE
Ta sjedalica može se postavljati i na sjedala bez priključaka ISOFIX. U tom
slučaju, ona se obavezno mora pričvrstiti na sjedalo vozila sigurnosnim
pojasom s tri hvatišta.

Pridržavajte se uputa za ugradnju dječje sjedalice koje ćete naći u
priručniku proizvođača sjedalice.

DJEČJA SJEDALICA ISOFIX KOJU PREPORUČUJE PEUGEOT, HOMOLOGIRANA ZA VAŠE VOZILO



RÖMER Duo

Plus ISOFIX
(klasa veličine B1
)


Grupa 1: od 9 do 18 kg





Postavlja se licem u smjeru vožnje.
Opremljena je gornjim remenom koji se pričvršćuje
na gornji prsten B
, TOP TETHER.
Sjedalica se može namjestiti u tri položaja:
sjedeći, poluležeći i ležeći. Sustav pričvršćenja ISOFIX omoguću-
je pouzdano, čvrsto i brzo postavljanje
dječje sjedalice na sjedalo vozila.

ISOFIX dječje sjedalice
imaju dvije
bravice koje se jednostavno uglavljuju
u prstene A
.
Neke dječje sjedalice imaju i gornji remen

koji se spaja na prsten B
.
U pogrešno postavljenoj sjedalici di-
jete je u slučaju sudara ugroženo.
Mogućnosti ugradnje dječjih sjeda-
lica ISOFIX u vaše vozilo prikazane
su u preglednoj tablici. Pri spajanju tog remena, prvo podigni-
te naslon za glavu, a kuku provucite iz-
među njegovih šipki. Kuku zakvačite za
prsten B
i napnite gornji remen.

7
132
SIGURNOST DJECE
PREGLED MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA ISOFIX

U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na
sjedala opremljena priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom
od A
do G
, naznačena je na dječjoj sjedalici pored logotipa ISOFIX.

IUF:
mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje, koja se pričvršćuje gornjim
remenom.

IL-SU:
mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:


- "leđima u smjeru vožnje" s gornjim remenom ili s nogom,

- "licem u smjeru vožnje" s nogom,

- nosiljka s gornjim remenom ili s nogom.
Za pričvršćenje gornjeg remena, pogledajte točku "Priključci ISOFIX".

*
Nosiljke i krevetići za auto ne mogu se postavljati na sjedalo suvozača.

**
Nosiljka ISOFIX, pričvršćena na donje prstene ISOFIX, zauzima sva mjesta na stražnjoj klupi.



Težina djeteta
/približna dob


Do 10 kg
(grupa 0)

Do oko 6 mjeseci


Do 10 kg

(grupa 0)

Do 13 kg


(grupa 0+)

Do oko 1 godine



Od 9 do 18 kg (grupa 1)

Od 1 do oko 3 godine



Tip dječje sjedalice ISOFIX



nosiljka

*


leđa u smjeru
vožnje



leđa u smjeru
vožnje



lice u smjeru
vožnje




Klasa veličine ISOFIX



F


G


C



D



E



C



D



A



B



B1




Univerzalne i
poluuniverzalne dječje
sjedalice ISOFIX koje se
mogu postavljati na stražnja
bočna sjedala



IL-SU

**


IL-SU



IL-SU



IUF

IL-SU

7
133
SIGURNOST DJECE
PREGLED MOGUĆNOSTI POSTAVLJANJA DJEČJIH SJEDALICA ISOFIX

U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na
sjedala opremljena priključcima ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A
do G
,
naznačena je na dječjoj sjedalici pored logotipa ISOFIX.

IUF:

mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje, koja se pričvršćuje gornjim remenom.

IL-SU:
mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:


- "leđima u smjeru vožnje" s gornjim remenom ili s nogom,

- "licem u smjeru vožnje" s nogom,

- nosiljka s gornjim remenom ili s nogom.
Za pričvršćenje gornjeg remena, pogledajte točku "Priključci ISOFIX".

X:
mjesto nije prikladno za postavljanje dječje sjedalice ISOFIX navedene klase veličine.



Težina djeteta
/približna dob


Do 10 kg
(grupa 0)

Do oko
6 mjeseci

Do 10 kg
(grupa 0)

Do 13 kg
(grupa 0+)

Do oko 1 godine

Od 9 do 18 kg (grupa 1)

Od 1 do oko 3 godine


Tip dječje sjedalice ISOFIX



nosiljka

*


leđa u smjeru
vožnje





leđa u smjeru vožnje




lice u smjeru vožnje




Klasa veličine ISOFIX



F


G


C



D



E



C



D



A



B



B1




Stražnja mjesta
ISOFIX; sjedala
u 2. redu


Bočna



IL-SU



IL-SU



IL-SU



IUF

IL-SU




Središnje



X



IL-SU



IL-SU



IUF
IL-SU





Bočna u središnjem
položaju



X



IL-SU



IL-SU



IUF
IL-SU




Stražnja mjesta
ISOFIX; sjedala
iz 2. reda
postavljena u
3. red


Bočna



X



X



X



IUF
IL-SU



*
Nosiljke i krevetići za auto ne mogu se postavljati na sjedalo suvozača.

7
!
!

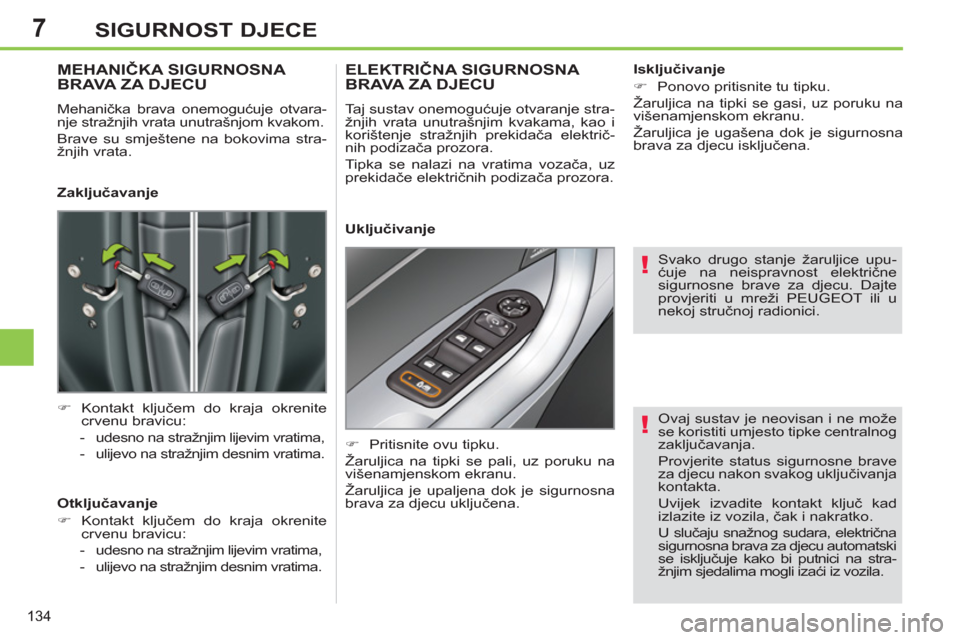

134
SIGURNOST DJECE
Ovaj sustav je neovisan i ne može
se koristiti umjesto tipke centralnog
zaključavanja.
Provjerite status sigurnosne brave
za djecu nakon svakog uključivanja
kontakta.
Uvijek izvadite kontakt ključ kad
izlazite iz vozila, čak i nakratko.
U slučaju snažnog sudara, električna
sigurnosna brava za djecu automatski
se isključuje kako bi putnici na stra-
žnjim sjedalima mogli izaći iz vozila.








MEHANIČKA SIGURNOSNA BRAVA ZA DJECU

Mehanička brava onemogućuje otvara-
nje stražnjih vrata unutrašnjom kvakom.
Brave su smještene na bokovima stra-
žnjih vrata.


)
Kontakt ključem do kraja okrenite
crvenu bravicu:


- udesno na stražnjim lijevim vratima,

- ulijevo na stražnjim desnim vratima.


ELEKTRIČNA SIGURNOSNA
BRAVA ZA DJECU
Taj sustav onemogućuje otvaranje stra-
žnjih vrata unutrašnjim kvakama, kao i
korištenje stražnjih prekidača električ-
nih podizača prozora.
Tipka se nalazi na vratima vozača, uz
prekidače električnih podizača prozora.


)
Pritisnite ovu tipku.
Žaruljica na tipki se pali, uz poruku na
višenamjenskom ekranu.
Žaruljica je upaljena dok je sigurnosna
brava za djecu uključena.
Zaključavanje

Otključavanje


)
Kontakt ključem do kraja okrenite
crvenu bravicu:


- udesno na stražnjim lijevim vratima,

- ulijevo na stražnjim desnim vratima.



Uključivanje
Isključivanje


)
Ponovo pritisnite tu tipku.
Žaruljica na tipki se gasi, uz poruku na
višenamjenskom ekranu.
Žaruljica je ugašena dok je sigurnosna
brava za djecu isključena.
Svako drugo stanje žaruljice upu-
ćuje na neispravnost električne
sigurnosne brave za djecu. Dajte
provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
