2011 Peugeot 308 SW BL Návod k obsluze (in Czech)

6
i
i
119
VNITŘNÍ USPOŘÁDÁNÍ


Přídržná síť vysokého nákladu

Tato síť se specifi ckými horními a dolní-mi úchyty umožňuje využít celý objem
zavazadlového prostoru až po strop:


- za zadními sedadly (2. řada sedadel),

-
za předními sedadly (1. řada sedadel),
když jsou sklopena zadní sedadla.

Pro použití sítě za 1. řadou sedadel:


)
odklopte kryty horních úchytů 1
,

)
rozviňte přídržnou síť vysokého
nákladu,

)
umístěte jeden z konců kovové
trubky sítě do příslušného horního
úchytu 1
, potom postupujte obdobně
u druhého konce,

)
vytáhněte popruhy na maximum,

)
upevněte karabinu každého z popru-
hů k příslušné tyčce 3
pod sedákem
zadních sedadel,

)
sklopte zadní sedadla,

)
napněte popruhy,

)
ověřte, že je síť řádně uchycená
a napnutá. Pro použití sítě za 2. řadou sedadel:


)
složte nebo vyjměte kryt zavazadel,

)
odklopte kryty horních úchytů 2
,

)
rozviňte přídržnou síť vysokého
nákladu,

)
umístěte jeden z konců kovové trub-
ky sítě do příslušného horního úchy-
tu 2
, potom postupujte obdobně
u druhého konce,

)
upevněte karabinu každého z popru-
hů do příslušného oka 4
na držáku
kloubového mechanismu zadních
sedadel,

)
napněte popruhy,

)
ověřte, že je síť řádně uchycená
a napnutá. Při instalování sítě ověřte, že jsou
přezky pásů vidět ze zavazadlové-
ho prostoru; to Vám usnadní mani-
pulaci při jejich utahování nebo
povolování.
Tato síť může být uložena do odklá-dacího prostoru v podlaze.

6
120
VNITŘNÍ USPOŘÁDÁNÍ

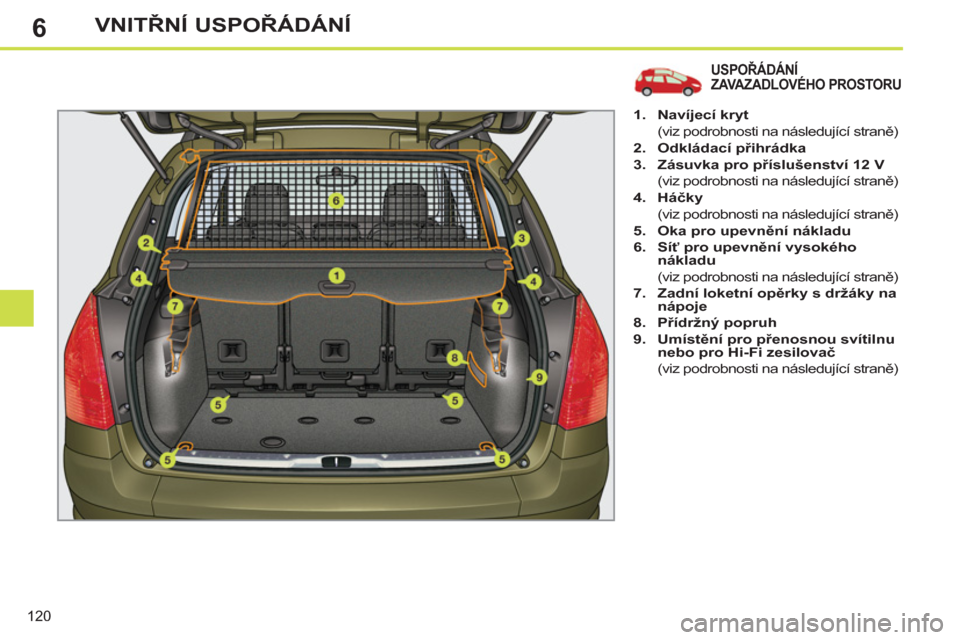

USPOŘÁDÁNÍ
ZAVAZADLOVÉHO PROSTORU


1.
Navíjecí kryt


(viz podrobnosti na následující straně)

2.
Odkládací přihrádka


3.
Zásuvka pro příslušenství 12 V


(viz podrobnosti na následující straně)

4.
Háčky


(viz podrobnosti na následující straně)

5.
Oka pro upevnění nákladu


6.
Síť pro upevnění vysokého
nákladu


(viz podrobnosti na následující straně)

7.
Zadní loketní opěrky s držáky na
nápoje


8.
Přídržný popruh


9.
Umístění pro přenosnou svítilnu
nebo pro Hi-Fi zesilovač


(viz podrobnosti na následující straně)

6VNITŘNÍ USPOŘÁDÁNÍ










Navíjecí kryt

Nasazení krytu:


)
umístěte jeden z konců navíjecího
mechanismu do držáku,

)
zasuňte do držáku i druhý konec;
západka se automaticky zajistí,

)
rozviňte navíjecí kryt až ke sloupkům
zavazadlového prostoru,

)
vložte vodítka navíjecího krytu do
kolejniček sloupků zavazadlového
prostoru. Vyjmutí krytu:


)
vyjměte vodítka navíjecího krytu
z kolejniček sloupků zavazadlového
prostoru,

)
sviňte navíjecí kryt do navíjecího
mechanismu,

)
přitáhněte a přidržte západku na
jednom z konců navíjecího mecha-
nismu pro jeho odblokování,

)
vyjměte navíjecí mechanismus
z držáku na odblokovaném konci
a posléze na jeho druhém konci.
Demontovaný kryt uložte v místě pra-
hu zavazadlového prostoru, navíjecím
mechanismem směrem nahoru a pře-
čnívající nesvinutou částí směrem do
interiéru.

6
i
122
VNITŘNÍ USPOŘÁDÁNÍ


Přídržná síť vysokého nákladu

Tato síť se specifi ckými horními a dolními
úchyty umožňuje využít celý objem zava-
zadlového prostoru až po strop za sedadly
ve 2. řadě.







Elektrická zásuvka 12 V



)
Pro připojení příslušenství o napětí
12 V (maximální výkon: 120 W)
vyjměte krytku a připojte příslušný
adaptér.

)
Zapněte zapalování.
Pro použití sítě za 2. řadou sedadel (se
sklopenými nebo vyjmutými přídavnými
sedadly):


)
naviňte nebo vyjměte navíjecí kryt,

)
odklopte kryty horních úchytů 1
,

)
rozviňte přídržnou síť vysokého
nákladu,

)
umístěte jeden z konců kovové trub-
ky sítě do příslušného horního úchy-
tu 1
, potom postupujte obdobně
u druhého konce,

)
upevněte karabinu každého z popru-
hů sítě do příslušného oka 2
na
spodním uchycení zadního bočního
bezpečnostního pásu,

)
napněte popruhy,

)
ověřte, že je síť řádně uchycená
a napnutá.
Při instalování sítě ověřte, že jsou
přezky pásů vidět ze zavazadlového
prostoru; to Vám usnadní manipulaci
při jejich utahování nebo povolování.







Háčky

Umožňují zavěsit tašky s nákupem.

6
!i
123
VNITŘNÍ USPOŘÁDÁNÍ










Přenosná svítilna

Vyjímatelná svítilna, upevněná na stěně
zavazadlového prostoru, slouží k osvět-
lení zavazadlového prostoru a jako
kapesní lampa.
Ohledně osvětlení zavazadlového pro-
storu prostudujte kapitolu „Viditelnost -
§ Osvětlení zavazadlového prostoru“.

Provoz
Tato svítilna je napájena elektrickými
bateriemi typu NiMH.
Je nezávislá na vnějším zdroji energie
po dobu přibližně 45 minut a dobíjí se
za jízdy.
Použití


)
Vyjměte svítilnu z uložení jejím
vytažením směrem nahoru.

)
Stiskněte vypínač na zadní stra-
ně svítilny pro její rozsvícení nebo
zhasnutí.

)
Vysuňte držák na zadní straně za
účelem podepření položené svítilny,
například při výměně kola.


Uložení


)
Umístěte svítilnu do jejího uložení,
nejprve zasuňte spodní část.
Tím je umožněno automatické zhas-nutí svítilny, pokud ji zapomenete
vypnout sami.


Boční roletky

Jsou namontovány na bočních oknech
druhé řady sedadel a chrání Vaše děti
před slunečními paprsky.


)
Rozviňte roletku přitažením za
střední jazýček.

)
Umístěte upevňovací úchyty do
odpovídajících háčků.


Při montáži baterií dodržujte striktně
jejich polaritu.
Nikdy nenahrazujte baterie obyčej-
nými monočlánky.

Pokud je svítilna špatně zasunutá,
existuje riziko, že se nedobije a při
otevření zavazadlového prostoru
pak nebude svítit.

7
i
124
BEZPEČNOST DĚTÍ


PEUGEOT
Vám doporučuje
převážet
děti na zadních místech
vozidla:



- „zády ke směru jízdy“
až do
2 let věku,

- „ čelem ke směru jízdy“
od
2 let.
DĚTSKÝCH AUTOSEDAČKÁCHUMÍSTĚNÍ DĚTSKÉ AUTOSEDAČKY NA PŘEDNÍ SEDADLO


„Čelem ke směru jízdy“
Když je autosedačka v poloze čelem
ke směru jízdy namontována na mís-
tě spolujezdce vpředu
, seřiďte seda-
dlo vozidla do střední podélné polohy,
narovnejte jeho opěradlo a nechte
aktivní airbag spolujezdce.
„Zády ke směru jízdy“
Když je autosedačka v poloze zády ke
směru jízdy namontovaná na místě
spolujezdce vpředu
, vak (airbag) spo-
lujezdce musí být povinně dezaktivo-
ván. Jinak by v případě rozvinutí vaku
hrozilo vážné zranění nebo usmrcení
dítěte
.

*
Pravidla pro přepravu dětí se v jednot-
livých zemích liší. Prostudujte si před-
pisy platné ve Vaší zemi. Při konstrukci všech vozů věnuje
PEUGEOT problematice ochrany dětí
velkou péči. Nicméně bezpečnost
Vašich dě
tí závisí také na Vás.
Pro zajištění optimální bezpečnosti
dodržujte následující pokyny:


- v souladu s předpisy Evropské unie
musí být všechny děti mladší
12 let nebo menší než sto padesát
centimetrů převáženy v homo-
logované dětské autosedačce,
uzpůsobené jejich váze
, a to na
místech vybavených bezpečnost-
ním pásem nebo úchyty ISOFIX * ,

- nejbezpečnější místa pro cesto-
vání dětí ve vozidle jsou podle
statistických údajů vzadu,


- děti vážící méně než 9 kg musí
být vpředu i vzadu povinně pře-
váženy v poloze zády ke směru
jízdy.



Střední podélná poloha

7
!
125
BEZPEČNOST DĚTÍ



Nafukovací vak „airbag“ spolujezdce OFF

Dodržujte předpisy uvedené na štítku
umístěném na obou stranách sluneční
clony spolujezdce.

Pro zajištění bezpečnosti dítěte dezaktivujte povinně čelní airbag spolujezdce,
když na sedadlo spolujezdce vpředu umístíte dětskou sedačku v poloze zády
ke směru jízdy.
Jinak by v případě rozvinutí airbagu hrozilo nebezpečí vážného zranění nebo
usmrcení dítěte.

7
126
BEZPEČNOST DĚTÍ



Skupina 0+: od narození do 13 kg






L1

„RÖMER Baby-Safe Plus“
Upevňuje se zády ke směru jízdy.


Skupiny 2 a 3: od 15 do 36 kg






L3

„RECARO Start“



L4

„KLIPPAN Optima“
Od 6 let
(přibližně 22 kg)
používejte pouze
podložku.




L5

„RÖMER KIDFIX“
Může být upevněna pomocí úchytů ISOFIX vozidla.
Dítě je připoutáno bezpečnostním pásem.

DĚTSKÉ AUTOSEDAČKY DOPORUČENÉ SPOLEČNOSTÍ PEUGEOT

PEUGEOT nabízí ucelenou řadu dětských autosedaček, které se upevňují pomocí
tříbodového bezpečnostního pásu
ve vozidle:
