INFORMACJE PRAKTYCZNE

Niebezpieczeństwo porażenia
prądem
Wymiana żarówek ksenonowych
(D1S-35W) musi być wykonana w
ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

WYMIANA ŻARÓWKI








Model ze światłami halogenowymi


1.
Kierunkowskazy (PY21W żółte).


2.
Światła mijania (H7-55W).


3.
Światła drogowe (H1-55W).


4.
Światła dzienne / pozycyjne
(P21/5 W).

lub
Światła dzienne / pozycyjne
(diody).


5.
Refl ektory przeciwmgielne
(H8-35W).





1.
Kierunkowskazy
(PY 21W SV srebrne).


2.
Światła mijania / drogowe
kierunkowe (D1S-35W).


3.
Światła drogowe dodatkowe
(H1-55W).


4.
Światła dzienne / pozycyjne
(P21/5W)
.
lub
Światła dzienne / pozycyjne
(diody).


5.
Refl ektory przeciwmgielne
(H8-35W).






























Model ze światłami ksenonowymi i
refl ektorami kierunkowymi Refl ektory wyposażone są w szyby
z poliwęglanu, pokrywane lakierem
ochronnym:


)
nie należy ich czyścić suchą
lub ostrą szmatką ani deter-
gentem czy rozpuszczalni-
kiem,


)
używać gąbki i wody z mydłem,

)
w przypadku mycia pod ciśnie-
niem w celu usunięcia trudnych
zabrudzeń, nie należy zbyt dłu-
go kierować strumienia wody
na refl ektory, światła oraz ich
oprawy, tak aby nie uszkodzić
lakieru oraz uszczelek.



)
Nie dotykać żarówki bezpośred-
nio palcami, używa
ć szmatki
niepozostawiającej włókien.
Wymianę żarówek wykonujemy,
gdy refl ektory są wyłączone od kil-
ku minut (ryzyko silnego poparze-
nia się).
Aby nie uszkodzić refl ektora, ko-
nieczne jest stosowanie wyłącznie
żarówek typu anty U.V.
Wymieniać uszkodzoną żarówkę
na nową, takiego samego typu i o
takich samych parametrach.

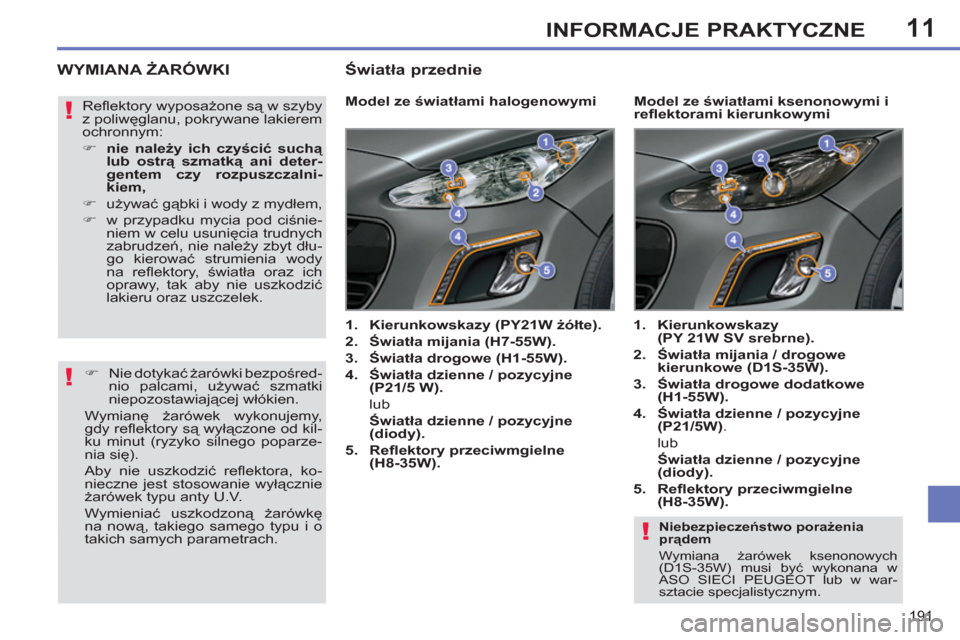

Światła przednie

11
i
!
192
INFORMACJE PRAKTYCZNE
















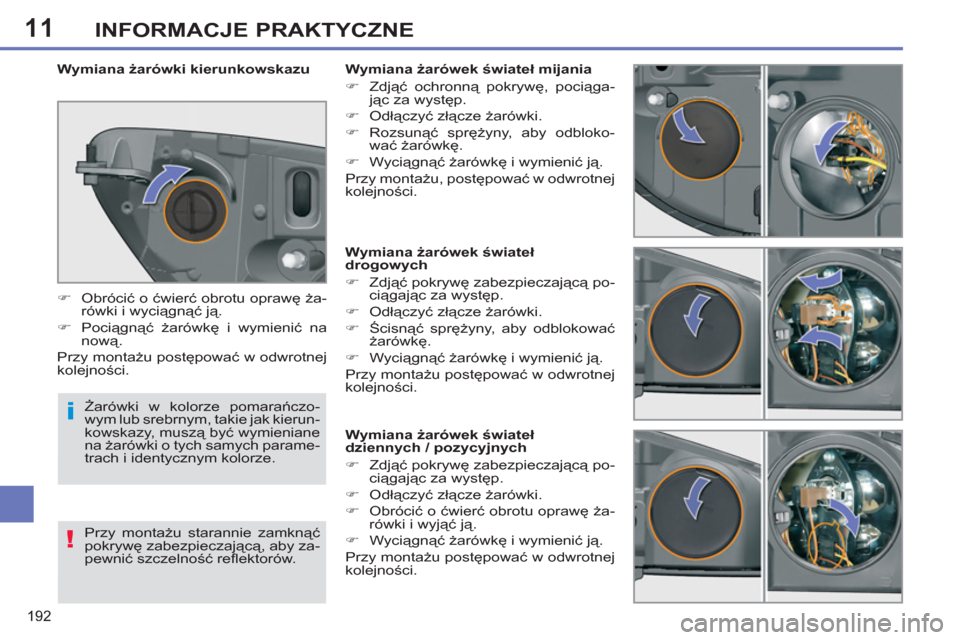

Wymiana żarówek świateł
drogowych


)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.

)
Odłączyć złącze żarówki.

)
Ścisnąć sprężyny, aby odblokować
żarówkę.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.

Wymiana żarówek świateł
dziennych / pozycyjnych


)
Zdjąć pokrywę zabezpieczającą po-
ciągając za występ.

)
Odłączyć złącze żarówki.

)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyjąć ją.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu postępować w odwrotnej
kolejności.






Wymiana żarówek świateł mijania


)
Zdjąć ochronną pokrywę, pociąga-
jąc za występ.

)
Odłączyć złącze żarówki.

)
Rozsunąć sprężyny, aby odbloko-
wać żarówkę.

)
Wyciągnąć żarówkę i wymienić ją.
Przy montażu, postępować w odwrotnej
kolejności.


Wymiana żarówki kierunkowskazu


)
Obrócić o ćwierć obrotu oprawę ża-
rówki i wyciągnąć ją.

)
Pociągnąć żarówkę i wymienić na
nową.
Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze pomarańczo-
wym lub srebrnym, takie jak kierun-
kowskazy, muszą by
ć wymieniane
na żarówki o tych samych parame-
trach i identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę zabezpieczającą, aby za-
pewnić szczelność refl ektorów.

11INFORMACJE PRAKTYCZNE







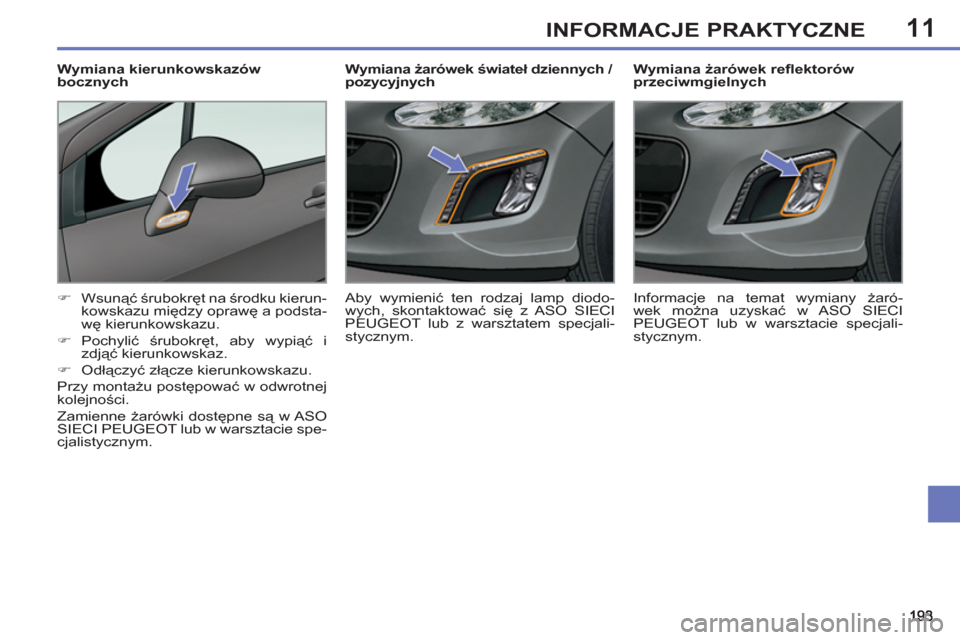

Wymiana żarówek refl ektorów
przeciwmgielnych


)
Wsunąć śrubokręt na środku kierun-
kowskazu między oprawę a podsta-
wę kierunkowskazu.

)
Pochylić śrubokręt, aby wypiąć i
zdjąć kierunkowskaz.

)
Odłączyć złącze kierunkowskazu.
Przy montażu postępować w odwrotnej
kolejności.
Zamienne żarówki dostępne są w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.

Wymiana kierunkowskazów
bocznych
Informacje na temat wymiany żaró-
wek można uzyskać w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.


Wymiana żarówek świateł dziennych /
pozycyjnych
Aby wymienić ten rodzaj lamp diodo-
wych, skontaktować
się z ASO SIECI
PEUGEOT lub z warsztatem specjali-
stycznym.

11
i
194
INFORMACJE PRAKTYCZNE

































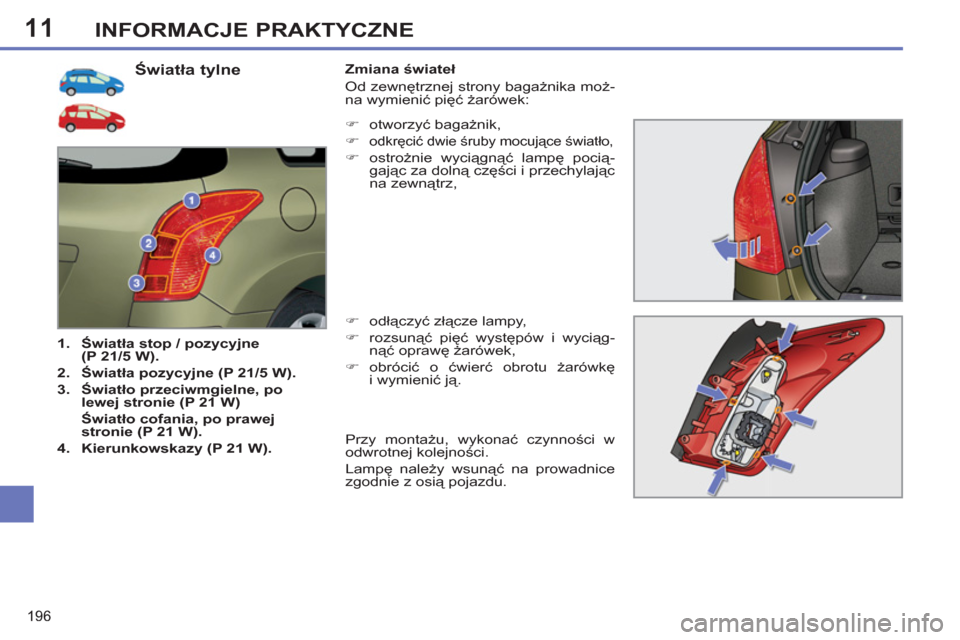

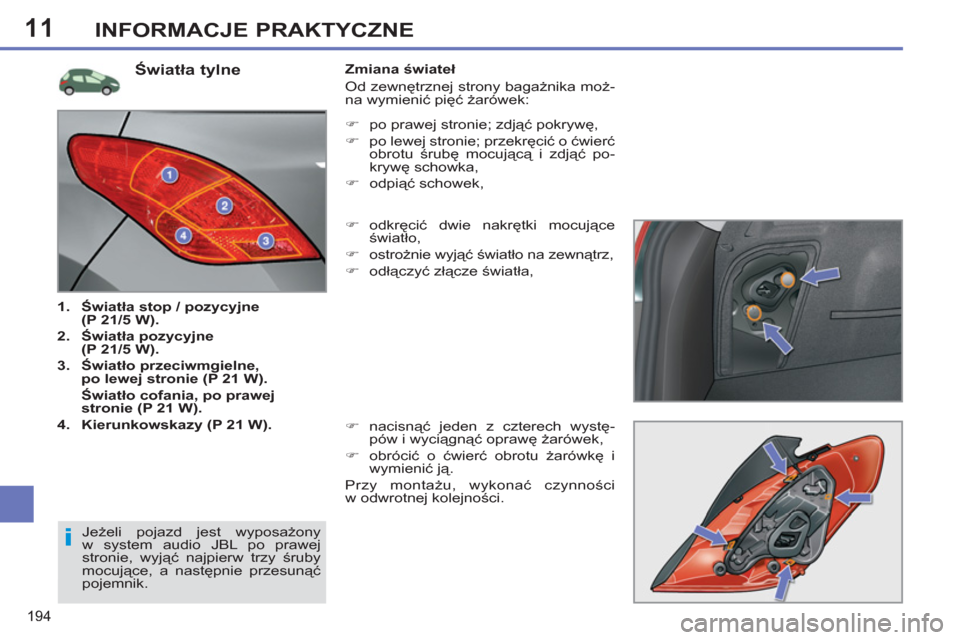

Światła tylne



1.
Światła stop / pozycyjne
(P 21/5 W).


2.
Światła pozycyjne
(P 21/5 W).


3.
Światło przeciwmgielne,
po lewej stronie (P 21 W).


Światło cofania, po prawej
stronie (P 21 W).


4.
Kierunkowskazy (P 21 W).


Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:

)
odkręcić dwie nakrętki mocujące
światło,

)
ostrożnie wyjąć światło na zewnątrz,

)
odłączyć złącze światła,


)
nacisnąć jeden z czterech wystę-
pów i wyciągnąć oprawę żarówek,

)
obrócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności
w odwrotnej kolejności.
Jeżeli pojazd jest wyposażony
w system audio JBL po prawej
stronie, wyjąć najpierw trzy śruby
mocujące, a następnie przesunąć
pojemnik.

)
po prawej stronie; zdjąć pokrywę,

)
po lewej stronie; przekręcić o ćwierć
obrotu śrubę mocującą i zdjąć po-
krywę schowka,

)
odpiąć
schowek,

11
195
INFORMACJE PRAKTYCZNE

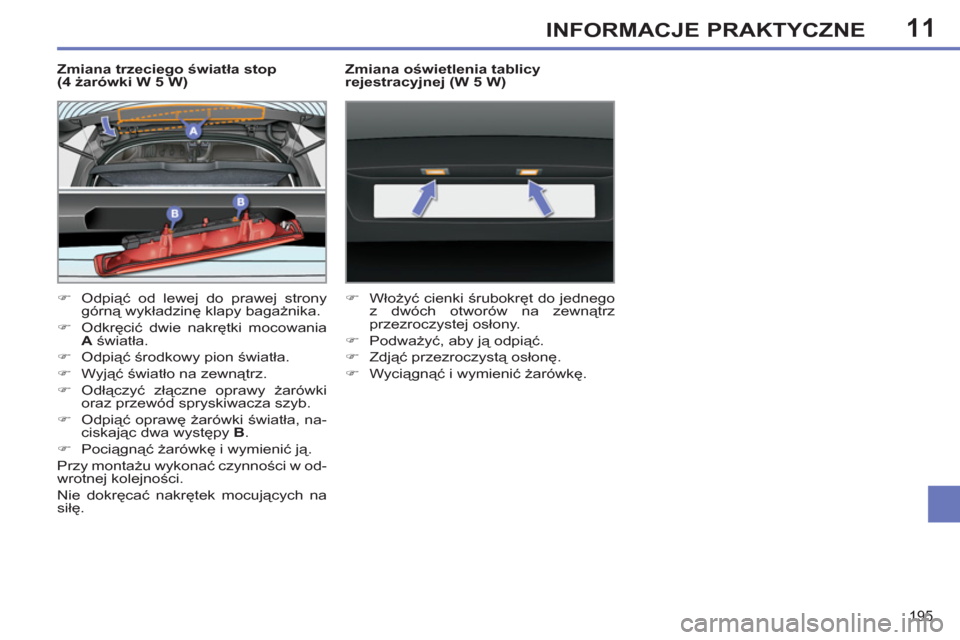

Zmiana trzeciego światła stop
(4 żarówki W 5 W)


)
Odpiąć od lewej do prawej strony
górną wykładzinę klapy bagażnika.

)
Odkręcić dwie nakrętki mocowania
A
światła.

)
Odpiąć środkowy pion światła.

)
Wyjąć światło na zewnątrz.

)
Odłączyć złączne oprawy żarówki
oraz przewód spryskiwacza szyb.

)
Odpiąć oprawę żarówki światła, na-
ciskając dwa występy B
.

)
Pociągnąć ż
arówkę i wymienić ją.
Przy montażu wykonać czynności w od-
wrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.
Zmiana oświetlenia tablicy
rejestracyjnej (W 5 W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz
przezroczystej osłony.

)
Podważyć, aby ją odpiąć.

)
Zdjąć przezroczystą osłonę.

)
Wyciągnąć i wymienić żarówkę.

11
196
INFORMACJE PRAKTYCZNE






























Światła tylne



1.
Światła stop / pozycyjne
(P 21/5 W).


2.
Światła pozycyjne (P 21/5 W).


3.
Światło przeciwmgielne, po
lewej stronie (P 21 W)


Światło cofania, po prawej
stronie (P 21 W).


4.
Kierunkowskazy (P 21 W).


Zmiana świateł
Od zewnętrznej strony bagażnika moż-
na wymienić pięć żarówek:

)
odłączyć złącze lampy,

)
rozsunąć pięć występów i wyciąg-
nąć oprawę żarówek,

)
obrócić o ćwierć obrotu żarówkę
i wymienić
ją.

)
otworzyć bagażnik,

)

odkręcić dwie śruby mocujące światło,

)
ostrożnie wyciągnąć lampę pocią-
gając za dolną części i przechylając
na zewnątrz,
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Lampę należy wsunąć na prowadnice
zgodnie z osią pojazdu.

11INFORMACJE PRAKTYCZNE

Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W 5 W)


)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.

)
Podważyć, aby ją wypiąć.

)
Zdjąć przezroczystą osłonę.

)
Pociągnąć i wymienić żarówkę.

















Wymiana trzeciego światła stop
(SW - 4 żarówki W 5 W)


)
Odkręcić dwie nakrętki mocowania
A
lampy.

)
Wyjąć lampę na zewnątrz.

)
Odłączyć złączne oraz przewód
spryskiwacza refl ektorów.

)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.

)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Nie dokręcać nakrętek mocujących na
siłę.


Zmiana trzeciego światła stop
(SW - diody)
Aby wymienić ten rodzaj świateł diodo-
wych, należy skontaktować się z ASO
SIECI PEUGEOT lub z warsztatem
specjalistycznym.

11
!
i
198
INFORMACJE PRAKTYCZNE
PEUGEOT nie ponosi odpowie-
dzialności za koszty związane z
naprawą pojazdu lub usterkę spo-
wodowaną instalacją osprzętu do-
datkowego, nie pochodzącego, nie
zalecanego przez PEUGEOT i za-
instalowanego niezgodnie z zale-
ceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
mocy przekracza 10 miliamperów.

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe zo-
stał tak zbudowany, aby działał z
wyposażeniem seryjnym lub opcjo-
nalnym.
Przed instalacją innego wyposaże-
nia lub osprzętu elektrycznego w
pojeździe należy skontaktować się
z ASO SIECI PEUGEOT lub w war-
sztacie specjalistycznym.

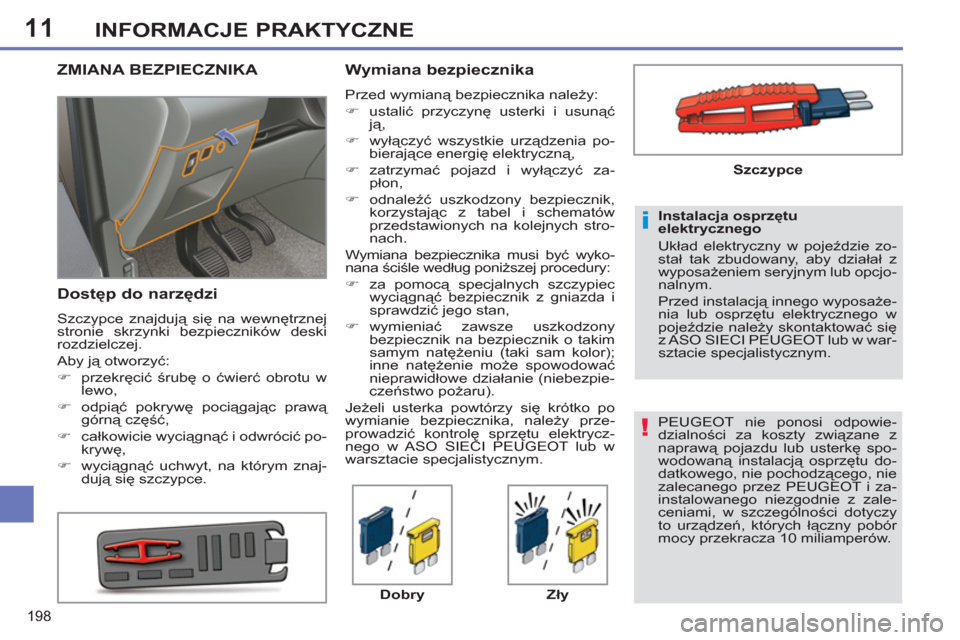

ZMIANA BEZPIECZNIKA

Dostęp do narzędzi

Szczypce znajdują się na wewnętrznej
stronie skrzynki bezpieczników deski
rozdzielczej.
Aby ją otworzyć:


)
przekręcić śrubę o ćwierć obrotu w
lewo,

)
odpiąć pokrywę pociągając prawą
górną część,

)
całkowicie wyciągnąć i odwrócić po-
krywę,

)
wyciągnąć uchwyt, na którym znaj-
dują się szczypce.



Wymiana bezpiecznika

Przed wymianą bezpiecznika należy:


)
ustalić przyczynę usterki i usunąć
ją,

)
wyłączyć wszystkie urządzenia po-
bierające energię elektryczną,

)
zatrzymać pojazd i wyłączyć za-
płon,

)
odnaleźć uszkodzony bezpiecznik,
korzystając z tabel i schematów
przedstawionych na kolejnych stro-
nach.
Wymiana bezpiecznika musi być wyko-
nana ściśle według poniższej procedury:


)
za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda i
sprawdzić jego stan,

)
wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu (taki sam kolor);
inne natężenie może spowodować
nieprawidłowe działanie (niebezpie-
czeństwo pożaru).
Jeżeli usterka powtórzy się krótko po
wymianie bezpiecznika, należy prze-
prowadzić kontrolę sprzętu elektrycz-
nego w ASO SIECI PEUGEOT lub w
warsztacie specjalistycznym.

Dobry

Zły
