2011 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

8
i
143
BEZPIECZEŃSTWO

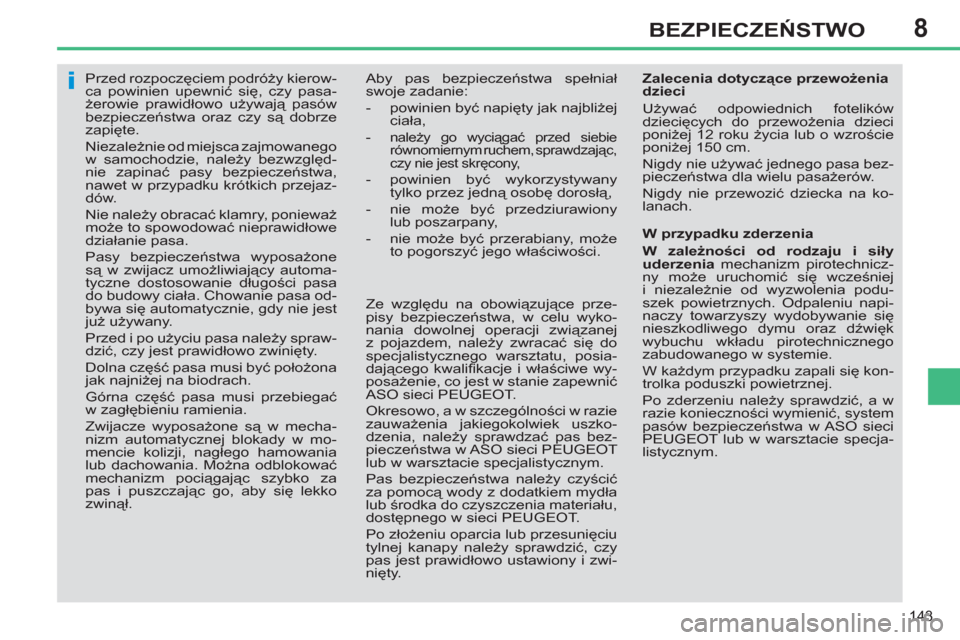

Przed rozpoczęciem podróży kierow-
ca powinien upewnić się, czy pasa-
żerowie prawidłowo używają pasów
bezpieczeństwa oraz czy są dobrze
zapięte.
Niezależnie od miejsca zajmowanego
w samochodzie, należy bezwzględ-
nie zapinać pasy bezpieczeństwa,
nawet w przypadku krótkich przejaz-
dów.
Nie należy obracać klamry, ponieważ
może to spowodować nieprawidłowe
działanie pasa.
Pasy bezpieczeństwa wyposażone
są w zwijacz umożliwiający automa-
tyczne dostosowanie długości pasa
do budowy ciała. Chowanie pasa od-
bywa się automatycznie, gdy nie jest
już używany.
Przed i po użyciu pasa należy spraw-
dzić, czy jest prawidłowo zwinięty.

Dolna część pasa musi być położona
jak najniżej na biodrach.
Górna część pasa musi przebiegać
w zagłębieniu ramienia.
Zwijacze wyposażone są w mecha-
nizm automatycznej blokady w mo-
mencie kolizji, nagłego hamowania
lub dachowania. Można odblokować
mechanizm pociągając szybko za
pas i puszczając go, aby się lekko
zwinął. Aby pas bezpieczeństwa spełniał
swoje zadanie:


- powinien być napięty jak najbliżej
ciała,


- należy go wyciągać przed siebie
równomiernym ruchem, sprawdzając,
czy nie jest skręcony,


- powinien być wykorzystywany
tylko przez jedną osobę dorosłą,

- nie może być przedziurawiony
lub poszarpany,

- nie może być przerabiany, może
to pogorszyć jego właściwości.
Ze względu na obowiązujące prze-
pisy bezpieczeństwa, w celu wyko-
nania dowolnej operacji związanej
z pojazdem, należy zwracać się do
specjalistycznego warsztatu, posia-
dającego kwalifi kacje i właściwe wy-
posażenie, co jest w stanie zapewnić
ASO sieci PEUGEOT.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszko-
dzenia, należy sprawdzać pas bez-
pieczeństwa w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Pas bezpieczeństwa należy czyścić
za pomoc
ą wody z dodatkiem mydła
lub środka do czyszczenia materiału,
dostępnego w sieci PEUGEOT.
Po złożeniu oparcia lub przesunięciu
tylnej kanapy należy sprawdzić, czy
pas jest prawidłowo ustawiony i zwi-
nięty.
Zalecenia dotyczące przewożenia
dzieci
Używać odpowiednich fotelików
dziecięcych do przewożenia dzieci
poniżej 12 roku życia lub o wzroście
poniżej 150 cm.
Nigdy nie używać jednego pasa bez-
pieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na ko-
lanach.

W przypadku zderzenia

W zależności od rodzaju i siły
uderzenia
mechanizm pirotechnicz-
ny może uruchomić się wcześniej
i niezależnie od wyzwolenia podu-
szek powietrznych. Odpaleniu napi-
naczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk
wybuchu wkładu pirotechnicznego
zabudowanego w systemie.
W każdym przypadku zapali się kon-
trolka poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w
razie konieczności wymienić, system
pasów bezpieczeństwa w ASO sieci
PEUGEOT lub w warsztacie specja-
listycznym.

8
i
!
BEZPIECZEŃSTWO

PODUSZKI POWIETRZNE

Wystrzeleniu poduszki powietrz-
nej towarzyszy wydostawanie się
nieszkodliwego dymu oraz odgło-
su, spowodowanego odpaleniem
ładunku pirotechnicznego zabudo-
wanego w systemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu może, na krótki
czas, osłabić słuch.

















Przednie poduszki powietrzne

W razie silnego czołowego zderzenia
system chroni kierowcę i pasażera na
przednim fotelu, ograniczając niebez-
pieczeństwo uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje
się w środkowej części kierownicy, na-
tomiast poduszka powietrzna pasażera
w desce rozdzielczej powyżej przednie-
go schowka.

Aktywacja
Poduszki powietrzne wyzwalają się jed-
nocześnie, o ile przednia poduszka po-
wietrzna pasażera nie jest wyłączona, w
razie silnego zderzenia czołowego całą
lub częścią przedniej strefy samochodu
A
, zgodnie z osią wzdłużną samochodu
w płaszczyźnie poziomej oraz w kierun-
ku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się mię-
dzy klatką piersiową i głową osób na
przednich siedzeniach i kierownicą, po
stronie kierowcy, oraz deską rozdziel-
czą
po stronie pasażera, w celu amor-
tyzacji szarpnięcia do przodu.
Strefy wykrywania zderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.

Poduszki powietrzne funkcjonują
tylko przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejne-
go zderzenia (w trakcie tego same-
go wypadku lub innego wypadku),
poduszka powietrzna nie zadziała.
Poduszki powietrzne zostały zaprojekto-
wane tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pa-
sów bezpieczeństwa, wyposażonych w
ogranicznik siły napięcia (z wyjątkiem pa-
sażera na tylnym środkowym siedzeniu).
Podczas zderzenia, elektroniczne czuj-
niki wykrywają i analizują zderzenia
czołowe oraz boczne w strefach wykry-
wania zderzenia:


- w razie silnego zderzenia, podusz-
ki napełniają się
natychmiast, chro-
niąc tym samym pasażerów pojaz-
du (z wyjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu, gaz zawarty w po-
duszce powietrznej ulatnia się, aby
nie ograniczać widoczności i ułatwić
ewentualne wyjście pasażerów,

- w razie niewielkiego zderzenia, ude-
rzenia w tylną część lub w pewnych
warunkach podczas dachowania,
poduszki nie zadziałają, ponieważ
pasy bezpieczeństwa zapewnią op-
tymalne zabezpieczenie.

8
!
!
145
BEZPIECZEŃSTWO
Jeżeli co najmniej jedna z dwóch kon-
trolek poduszek powietrznych zaświeci
się na stałe, nie należy instalować fote-
lika dziecięcego na przednim fotelu.
Zlecić sprawdzenie systemu sieci ser-
wisowej PEUGEOT lub warsztatowi
specjalistycznemu.



Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, włą-
czy się sygnał dźwiękowy, a na
ekranie pojawi się komunikat,
należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjali-
stycznym w celu weryfi kacji systemu.
Poduszki mogą nie wyzwolić się w przy-
padku silnego uderzenia.






Poduszka powietrzna kolan *

System zabezpiecza, w przypadku silne-
go uderzenia z przodu, kolana kierowcy.
Poduszka powietrzna znajduje się we-
wnątrz deski rozdzielczej pod kolumną
kierownicy.

Aktywacja
Aktywuje się jednocześnie z przednimi
poduszkami powietrznymi.

Ponowne włączenie
Po wyjęciu fotelika dziecięcego nale-
ży przekręcić przełącznik w położenie
"ON"
w celu ponownej aktywacji po-
duszki powietrznej pasażera jadącego
z przodu.
Po włączeniu zapłonu kontrolka
zapala się na wyświetlaczu pa-
sów bezpieczeństwa i czołowej
poduszki powietrznej pasażera
na około 1 minutę, jeżeli poduszka czo-
łowa pasażera jest włączona.
Aby zapewnić bezpieczeństwo dziecka
w przypadku montażu fotelika dziecię-
cego na przednim fotelu pasażera w
pozycji "tyłem do kierunku jazdy", na-
leży bezwzględnie wyłączyć przednią
poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażo-
ne będzie na poważne obrażenia ciała
lub śmierć w momencie wyzwolenia
poduszki powietrznej pasażera.

W zależności od wersji pojaz-
du, ta kontrolka zaświeci się w
zestawie wskaźników i/lub na
wyświetlaczu kontrolek pasa
bezpieczeństwa i przedniej podusz-
ki powietrznej pasażera po włączeniu
zapłonu oraz przez cały czas, gdy po-
duszka powietrzna jest wyłączona.

Jeżeli ta kontrolka miga w zestawie
wskaźników i/lub na wyświetlaczu
kontrolek pasa bezpieczeństwa i
przedniej poduszki powietrznej pasa-
żera, skontaktować się z ASO sieci PEUGEOT
lub z warsztatem specjalistycznym. Przednia
poduszka powietrzna może nie wyzwolić się w
przypadku silnego uderzenia.
Wyłączenie
Tylko poduszka powietrzna po stronie
pasażera może być wyłączona:


)
przy wyłączonym zapłonie
, wło-
żyć klucz do wyłącznika poduszki
powietrznej pasażera,

)
przekręcić klucz w położenie "OFF"
,

)
następnie, wyjąć klucz nie zmienia-
jąc jego położenia.

*
Zależnie od kraju przeznaczenia.

8
!
146
BEZPIECZEŃSTWO







Boczne poduszki powietrzne

W razie silnego uderzenia bocznego sy-
stem chroni kierowcę i pasażerów (z wy-
jątkiem pasażera na tylnym środkowym
siedzeniu), ograniczając niebezpieczeń-
stwo uszkodzenia klatki piersiowej.
Boczna poduszka powietrzna jest zabu-
dowana:


- z przodu, w oparciu fotela, po stronie
drzwi,

- z tyłu, w bocznym obiciu (z wyjątkiem
wersji SW).

Aktywacja
Boczne poduszki powietrzne wyzwalają
się jednocześnie w przypadku silnego
zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B
, prostopadle
do osi wzdłużnej samochodu w płasz-
czyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.







Kurtynowe poduszki powietrzne

W razie silnego uderzenia bocznego,
system chroni kierowcę i pasażerów (z
wyjątkiem pasażera na tylnym środko-
wym siedzeniu), ograniczając niebez-
pieczeństwo uszkodzenia boku głowy.
Kurtynowa poduszka powietrzna jest
zabudowana w słupku i górnej części
kabiny.
Usterka działania
Aktywacja
Kurtynowe poduszki powietrzne wy-
zwalają się jednocześnie z odpowiedni-
mi poduszkami bocznymi, w przypadku
silnego zderzenia bocznego całą lub
częścią bocznej strefy uderzenia B
,
prostopadle do osi wzdłużnej samo-
chodu w płaszczyźnie poziomej oraz w
kierunku od zewnątrz do środka samo-
chodu.
Kurtynowa poduszka powietrzna roz-
wija się między osobami zajmującymi
przednie lub tylne siedzenie samocho-
du i szybą.
W przypadku niewielkiego uderze-
nia lub zahaczenia boku pojazdu
lub w przypadku dachowania, po-
duszka powietrzna może nie za-
działać.
W przypadku uderzenia z przodu
lub z tyłu, poduszka nie zadziała.

Strefy wykrywania zderzenia


A.
Strefa uderzenia czołowego.

B.
Strefa uderzenia bocznego.

Jeżeli ta kontrolka zapali się
w zestawie wskaźników, włą-
czy się sygnał dźwiękowy, a na
ekranie pojawi się komunikat,
należy skontaktować się z ASO sieci
PEUGEOT lub warsztatem specjali-
stycznym w celu sprawdzenia systemu.
Poduszki mogą nie zadziałać w przy-
padku silnego uderzenia. Boczna poduszka powietrzna rozwi-
ja się między osobami zajmującymi
przednie lub tylne fotele samochodu i
płytą danych drzwi.

8
!
147
BEZPIECZEŃSTWO

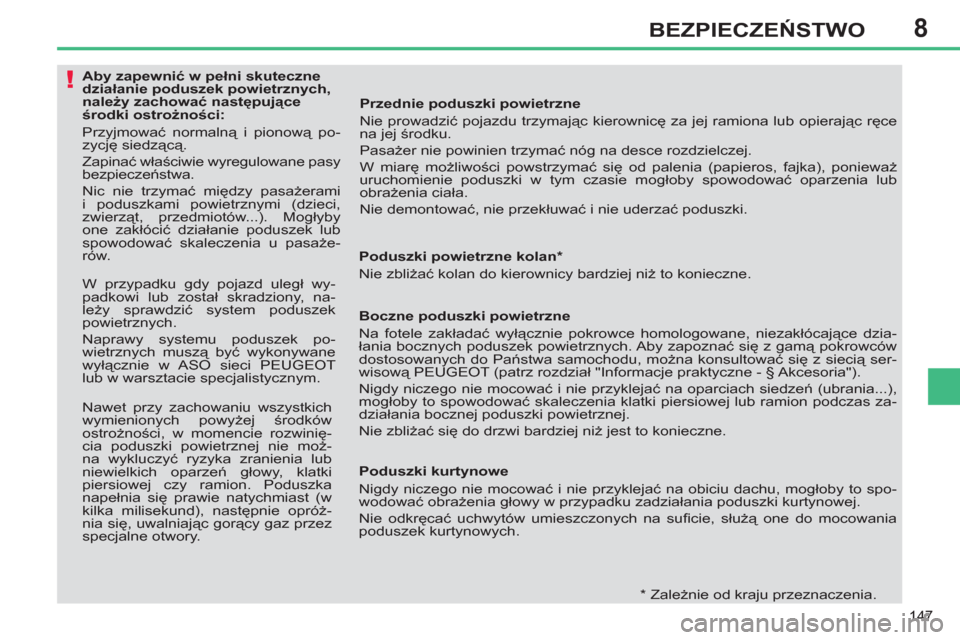

Aby zapewnić w pełni skuteczne
działanie poduszek powietrznych,
należy zachować następujące
środki ostrożności:
Przyjmować normalną i pionową po-
zycję siedzącą.
Zapinać właściwie wyregulowane pasy
bezpieczeństwa.
Nic nie trzymać między pasażerami
i poduszkami powietrznymi (dzieci,
zwierząt, przedmiotów...). Mogłyby
one zakłócić działanie poduszek lub
spowodować skaleczenia u pasaże-
rów.

*
Zależnie od kraju przeznaczenia.






Poduszki powietrzne kolan *
Nie zbliżać kolan do kierownicy bardziej niż to konieczne.



Boczne poduszki powietrzne
Na fotele zakładać
wyłącznie pokrowce homologowane, niezakłócające dzia-
łania bocznych poduszek powietrznych. Aby zapoznać się z gamą pokrowców
dostosowanych do Państwa samochodu, można konsultować się z siecią ser-
wisową PEUGEOT (patrz rozdział "Informacje praktyczne - § Akcesoria").
Nigdy niczego nie mocować i nie przyklejać na oparciach siedzeń (ubrania...),
mogłoby to spowodować skaleczenia klatki piersiowej lub ramion podczas za-
działania bocznej poduszki powietrznej.
Nie zbliżać się do drzwi bardziej niż jest to konieczne.

Poduszki kurtynowe
Nigdy niczego nie mocować i nie przyklejać na obiciu dachu, mogłoby to spo-
wodować obrażenia głowy w przypadku zadziałania poduszki kurtynowej.
Nie odkręcać uchwytów umieszczonych na sufi cie, służą one do mocowania
poduszek kurtynowych.
W przypadku gdy pojazd uległ wy-
padkowi lub został skradziony, na-
leży sprawdzi
ć system poduszek
powietrznych.
Naprawy systemu poduszek po-
wietrznych muszą być wykonywane
wyłącznie w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
Nawet przy zachowaniu wszystkich
wymienionych powyżej środków
ostrożności, w momencie rozwinię-
cia poduszki powietrznej nie moż-
na wykluczyć ryzyka zranienia lub
niewielkich oparzeń głowy, klatki
piersiowej czy ramion. Poduszka
napełnia się prawie natychmiast (w
kilka milisekund), następnie opróż-
nia się, uwalniając gorący gaz przez
specjalne otwory.
Przednie poduszki powietrzne
Nie prowadzić pojazdu trzymając kierownicę za jej ramiona lub opierając ręce
na jej środku.
Pasażer nie powinien trzymać nóg na desce rozdzielczej.
W miarę możliwości powstrzymać się od palenia (papieros, fajka), ponieważ
uruchomienie poduszki w tym czasie mogłoby spowodować oparzenia lub
obra
żenia ciała.
Nie demontować, nie przekłuwać i nie uderzać poduszki.

9
!
i
!
148
JAZDA
Przy parkowaniu samochodu na
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
zaciągnąć hamulec postojowy oraz
włączyć bieg.
HAMULEC POSTOJOWY


Włączanie


)
Maksymalnie pociągnąć dźwignię
hamulca postojowego w celu unie-
ruchomienia pojazdu.

Podczas jazdy zapalenie się tej
kontrolki oraz kontrolki STOP
,
której towarzyszy sygnał dźwię-
kowy i komunikat na ekranie
wielofunkcyjnym, sygnalizują zaciąg-
nięty lub niedostatecznie zwolniony ha-
mulec postojowy.
Wyłączanie


)
Lekko pociągnąć dźwignię hamul-
ca postojowego, wcisnąć przycisk,
a następnie maksymalnie opuścić
dźwignię.
MANUALNA SKRZYNIA BIEGÓW Z 6 PRZEŁOŻENIAMI

Włączanie 5 lub 6 biegu



)
Przestawić dźwignię zmiany biegów
maksymalnie w prawo, aby prawid-
łowo wybrać 5 lub 6 bieg.



Włączenie biegu wstecznego



)
Podnieść kołnierz pod gałką i prze-
stawić dźwignię zmiany biegów w
lewo i do przodu.
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych
obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:


- zawsze włączać luz,

- nacisnąć pedał sprzęgła.

9
i
149
JAZDA
WSKAŹNIK ZMIANY BIEGU *

System pozwala ograniczyć zużycie
paliwa poprzez zalecenie zmiany biegu
na wyższy w pojazdach wyposażonych
w manualną skrzynię biegów.


Działanie

System działa wyłącznie podczas jazdy
ekonomicznej.
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem
bez konieczności włączania biegów po-
średnich.
Zalecenie włączenia danego biegu nie
musi być uważane jako obowiązkowe.
Ukształtowanie drogi, warunki na dro-
dze oraz bezpieczeństwo są podsta-
wowymi czynnikami wpływającymi na
wybór biegu. Kierowca decyduje o wy-
konaniu wskazówek systemu.
Funkcja ta nie może być wyłączona.

*
W zależności od silnika.
Przykład:


- Włączony jest trzeci bieg.

- Delikatnie naciskany jest pedał
przyspieszenia.

- System może zaproponować włączenie
wyższego biegu.


Informacja pojawia się na wyświet-
laczu zestawu wskaźników w formie
strzałki wraz z zalecanym biegiem.

W przypadku jazdy wymagającej
zwiększenia wydajności silnika (na
przykład mocne naciśnięcie pedału
przyspieszenia w celu wyprzedze-
nia…) system nie zaleci zmiany
biegu.
System nie zaleca w żadnym wy-
padku:


- włączenia pierwszego biegu,

- włączenia biegu wstecznego,

- zmniejszania biegu.

9
!
150
JAZDA
WSPOMAGANIE RUSZANIA NA POCHYŁEJ DRODZE *

System utrzymuje pojazd unierucho-
miony przez krótką chwilę (około 2 se-
kund) podczas ruszania na pochyłej
drodze, wystarczającą do przeniesienia
stopy z pedału hamulca na pedał przy-
spieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:


- samochód zostanie całkowicie
unieruchomiony przez trzymanie
przez cały czas nogi na pedale
hamulca;

- nachylenie drogi spełnia określone
warunki;

- drzwi kierowcy są zamknięte.
Wspomagania ruszania na pochyłej
drodze nie można wyłączyć.
Podczas ruszania pod górę, gdy sa-
mochód jest zatrzymany i włączony
pierwszy bieg lub luz, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:



Działanie


Podczas ruszania w dół, gdy samo-
chód stoi i włączony jest wsteczny
bieg, po zwolnieniu pedału hamulca
zostaje on na chwilę unieruchomiony.



*

Model z silnikiem benzynowym 1,6 l
THP 200 KM.


Nie opuszczać samochodu podczas
fazy chwilowego unieruchomienia sa-
mochodu za pomocą układu wspoma-
gania ruszania na pochyłej drodze.

Wadliwe działanie

W przypadku wadliwego działania sy-
stemu zapalają się odpowiednie kon-
trolki. Przeprowadzić kontrolę w ASO
SIECI PEUGEOT lub w warsztacie spe-
cjalistycznym.
W przypadku konieczności
wyjścia z samochodu przy pra-
cującym silniku zacisnąć ha-
mulec postojowy i sprawdzić,
czy lampka kontrolna w zesta-
wie wskaźników zapaliła się na stałe.
