2011 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

4
i
!
87
OTWIERANIE
ALARM
System zabezpieczający i zapobiegają-
cy kradzieży i włamaniu. Zapewnia na-
stępujące rodzaje zabezpieczeń:


Zamknięcie samochodu i
włączenie wszystkich alarmów

Naprawy systemu alarmowego
należy wykonać w ASO SIECI
PEUGEOT lub w warsztacie spe-
cjalistycznym.
Aktywacja


)
Wyłączyć zapłon i wysiąść z samo-
chodu.

)
Nacisnąć przycisk ryglowania na pi-
locie zdalnego sterowania.
System bezpieczeństwa jest aktywny:
kontrolka przycisku miga co sekundę.
Po naciśnięciu przycisku ryglowania na
pilocie zdalnego sterowania, ochrona
perymetryczna włącza się po upływie
5 sekund, a zabezpieczenie pojemnoś-
ciowe po upływie 45 sekund.
- Zabezpieczenie perymetryczne
System reaguje na otwarcie samocho-
du.
Alarm włącza się, gdy ktoś próbuje ot-
worzyć drzwi, bagażnik, pokrywę silni-
ka...



- Zabezpieczenie pojemnościowe
System reaguje na zmiany pojemności
elektrostatycznej w kabinie pasażer-
skiej.
Alarm włącza się w momencie zbicia
szyby, wejścia do wewną
trz lub ruchu
wewnątrz samochodu.



Funkcja autobezpieczeństwa
System reaguje na próbę wyłączenia
jednego z elementów systemu.
Alarm włącza się przy próbie odłącze-
nia lub uszkodzenia akumulatora, cen-
tralnego sterowania lub przewodów
syreny.
Neutralizacja


)
Nacisnąć przycisk odryglowania na
pilocie zdalnego sterowania.
Alarm jest nieaktywny: kontrolka przyci-
sku gaśnie.
Jeżeli otwór (drzwi, bagażnik...)
jest nieprawidłowo zamknięty, po-
jazd nie zostanie zaryglowany, ale
zabezpieczenie perymetryczne
uaktywni się po upływie 45 se-
kund wraz z zabezpieczeniem po-
jemnościowym.

4
i
!
88
OTWIERANIE

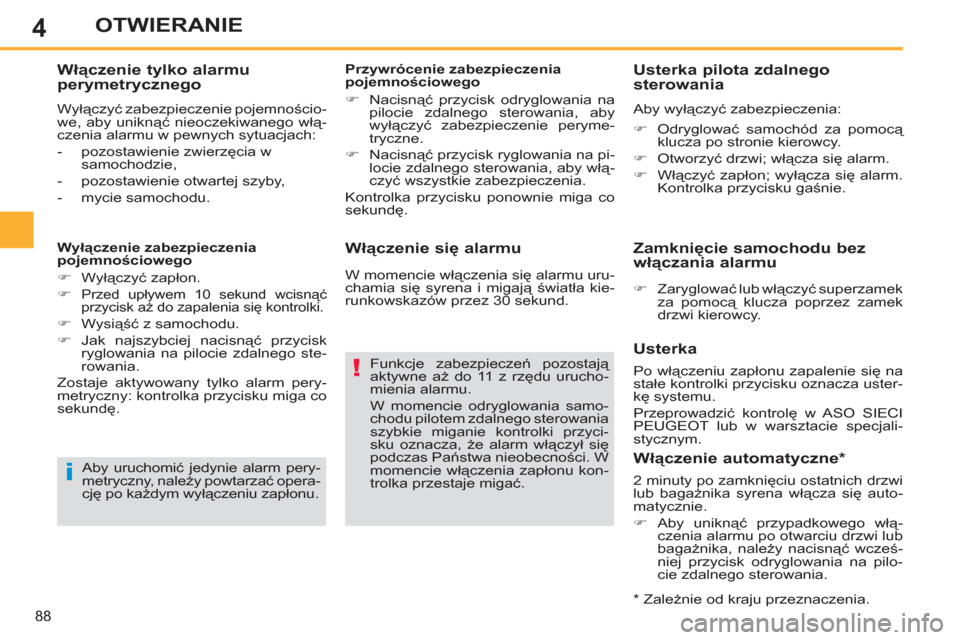

Włączenie się alarmu

Funkcje zabezpieczeń pozostają
aktywne aż do 11 z rzędu urucho-
mienia alarmu.
W momencie odryglowania samo-
chodu pilotem zdalnego sterowania
szybkie miganie kontrolki przyci-
sku oznacza, że alarm włączył się
podczas Państwa nieobecności. W
momencie włączenia zapłonu kon-
trolka przestaje migać.



Usterka pilota zdalnego
sterowania
Aby wyłączyć zabezpieczenia:



)
Zaryglować lub włączyć superzamek
za pomocą klucza poprzez zamek
drzwi kierowcy.




Zamknięcie samochodu bez
włączania alarmu


Po włączeniu zapłonu zapalenie się na
stałe kontrolki przycisku oznacza uster-
kę systemu.
Przeprowadzić kontrolę w ASO SIECI
PEUGEOT lub w warsztacie specjali-
stycznym.

W momencie włączenia się alarmu uru-
chamia się syrena i migają światła kie-
runkowskazów przez 30 sekund.


)
Odryglować samochód za pomocą
klucza po stronie kierowcy.

)
Otworzyć drzwi; włącza się alarm.

)
Włączyć zapłon; wyłącza się alarm.
Kontrolka przycisku gaśnie.




Usterka

Włączenie automatyczne *

Aby uruchomić jedynie alarm pery-
metryczny, należy powtarzać opera-
cję po każdym wyłączeniu zapłonu.
Wyłączenie zabezpieczenia
pojemnościowego


)
Wyłączyć zapłon.

)

Przed upływem 10 sekund wcisnąć
przycisk aż do zapalenia się kontrolki.

)
Wysiąść z samochodu.

)
Jak najszybciej nacisnąć przycisk
ryglowania na pilocie zdalnego ste-
rowania.
Zostaje aktywowany tylko alarm pery-
metryczny: kontrolka przycisku miga co
sekundę.


Włączenie tylko alarmu
perymetrycznego
Wyłączyć zabezpieczenie pojemnościo-
we, aby uniknąć nieoczekiwanego włą-
czenia alarmu w pewnych sytuacjach:


- pozostawienie zwierzęcia w
samochodzie,

- pozostawienie otwartej szyby,

- mycie samochodu.
Przywrócenie zabezpieczenia
pojemnościowego


)
Nacisnąć przycisk odryglowania na
pilocie zdalnego sterowania, aby
wyłączyć zabezpieczenie peryme-
tryczne.

)
Nacisnąć przycisk ryglowania na pi-
locie zdalnego sterowania, aby włą-
czyć wszystkie zabezpieczenia.
Kontrolka przycisku ponownie miga co
sekundę.


*
Zależnie od kraju przeznaczenia.
2 minuty po zamknięciu ostatnich drzwi
lub bagażnika syrena włącza się auto-
matycznie.


)
Aby uniknąć przypadkowego włą-
czenia alarmu po otwarciu drzwi lub
bagażnika, należy nacisnąć wcześ-
niej przycisk odryglowania na pilo-
cie zdalnego sterowania.

4
i
!
i
89
OTWIERANIE
Podnośniki szyb są aktywne około
45 sekund po wyłączeniu zapłonu
lub do momentu zaryglowania po-
jazdu po otworzeniu drzwi.
Jeżeli nie można operować szyba-
mi pasażera z panelu sterowania
drzwi kierowcy należy wykonać tę
operację za pomocą sterowania
przy danych drzwiach pasażera i
odwrotnie.
ELEKTRYCZNE PODNOŚNIKI SZYB
Wyposażone są w system zabezpiecza-
jący przed zaciśnięciem oraz w system
wyłączenia w przypadku nieprawidłowe-
go użycia przełączników tylnych szyb.


1.
Elektryczny podnośnik szyby
kierowcy.


2.
Elektryczny podnośnik szyby
pasażera.


3.
Elektryczny podnośnik tylnej
prawej szyby.


4.
Elektryczny podnośnik tylnej
lewej szyby.


5.
Blokada podnośników szyb
tylnych oraz klamek drzwi.

Jeżeli nie można zamknąć szyby
(na przykład w czasie mrozu), na-
leży:


)
nacisnąć przycisk sterowania
do jej całkowitego otwarcia,

)
następnie pociągnąć aż do jej
zamknięcia.


)
przytrzymać przycisk przez oko-
ło jedną sekundę po jej zamknię-
ciu.

Podczas tej czynności funkcja
antyzaciskowa jest nieaktywna.


System antyzaciskowy
Gdy w czasie podnoszenia szyby napot-
ka ona opór (przeszkodę), natychmiast
się zatrzymuje i częściowo opuszcza.
- tryb automatyczny



)
Wcisnąć przełącznik lub pociąg-
nąć go pokonując punkt oporu.
Szyba otworzy się lub zamknie
całkowicie po zwolnieniu prze-
łącznika.

)
Ponowne wciśnięcie powoduje
zatrzymanie ruchu szyby.



Elektryczne sekwencyjne
podnośniki szyb

Istnieją dwie możliwości:


- tryb ręczny



)
Wcisnąć przełącznik lub pociąg-
nąć go nie pokonując punktu opo-
ru. Szyba zatrzymuje się w chwili
zwolnienia przełącznika. Aby zapobiec uszkodzeniu silnika
podnośnika szyb, po 10 kolejnych
operacjach pełnego otwierania/
zamykania szyby włączy się za-
bezpieczenie, które umożliwi wy-
łącznie zamknięcie szyby.
Po zamknięciu szyby przełączni-
ki zostaną ponownie włączone po
około 40 minutach.

4
i
!
!
90
OTWIERANIE
Przycisk wyłącza również we-
wnętrzne klamki drzwi tylnych
(patrz rozdział "Bezpieczeństwo
dzieci - § Zabezpieczenie dzieci -
blokada elektryczna") .
Inny stan kontrolki sygnalizuje
usterkę zabezpieczenia elektrycz-
nego dzieci. Przeprowadzić kon-
trolę w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
Przywracanie działania
Jeżeli szyba nie podnosi się automa-
tycznie należy reinicjalizować działanie
podnośników szyb:


)
pociągnąć przycisk do zatrzymania
szyby,

)
zwolnić przycisk i pociągnąć go po-
nownie do całkowitego zamknięcia,

)
przytrzymać przez jedną sekundę
po zamknięciu,

)
nacisnąć przełącznik w celu auto-
matycznego opuszczenia szyby,

)
po całkowitym opuszczeniu szyby
ponownie nacisnąć przełącznik i
przytrzyma
ć przez około 1 sekundę. Zawsze wyjmować klucz ze stacyj-
ki opuszczając samochód nawet
na krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikiem
szyb, należy zmienić kierunek ru-
chu szyby. W tym celu należy na-
cisnąć odpowiedni przycisk.
Jeżeli kierowca uruchamia pod-
nośnik szyby pasażerów należy się
upewnić, czy nikt nie uniemożliwi
prawidłowego zamknięcia się szyby.
Kierowca powinien upewnić się,
czy pasażerowie prawidłowo uży-
wają podnośnika szyb.
Podczas manewrowania elektrycz-
nie zamykanymi szybami nale-
ży zwrócić szczególną uwagę na
dzieci.


Wyłączenie przycisku tylnych
podnośników szyb oraz klamek
drzwi


)
Aby zapewnić bezpieczeństwo dzie-
ci należy nacisnąć przycisk 5
w celu
wyłączenia tylnych podnośników
szyb bez względu na ich położenie.
Zapalona kontrolka sygnalizuje, że
przełączniki są nieaktywne.
Zgaszona kontrolka sygnalizuje, że
przełączniki są aktywne.
Podczas tej czynności funkcja anty-
zaciskowa jest nieaktywna.

4
!
OTWIERANIE
DRZWI


)
Po odryglowaniu pojazdu za pomo-
cą pilota zdalnego sterowania lub za
pomocą klucza pociągnąć klamkę
drzwi.



Od wewnątrz


)
Pociągnąć klamkę drzwi przednich,
aby otworzyć drzwi; operacja ta od-
ryglowuje cały pojazd.

)
Pociągnąć klamkę drzwi tylnych,
aby otworzyć drzwi; operacja ta od-
ryglowuje tylko dane drzwi.


ZAMYKANIE

Jeżeli drzwi są niedomknięte:


- przy pracującym silniku
,
zapali się kontrolka, a na
ekranie wielofunkcyjnym po-
jawi się na kilka sekund ko-
munikat,

- podczas jazdy
(przy prędkości po-
wyżej 10 km/h), zapali się kontrolka,
włączy się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym pojawi się
na kilka sekund komunikat.


Otwieranie


Od zewnątrz


Wersja z superzamkiem
Wewnętrzne klamki drzwi są nie-
aktywne, gdy włączony jest supe-
rzamek.

4
i
!
i
92
OTWIERANIE

W przypadku zaryglowania /
zamknięcia na superzamek od zewnątrz

Jeżeli samochód jest zaryglowa-
ny lub zamknięty na superzamek
od zewnątrz, czerwona kontrolka
miga, a przycisk jest nieczynny.


)

Po zaryglowaniu samochodu, po-
ciągnąć wewnętrzną klamkę drzwi,
aby odryglować samochód.


)
Po zaryglowaniu samochodu
na superzamek, należy użyć
pilota zdalnego sterowania lub
klucza, aby odryglować samo-
chód.


Jeżeli jedne z drzwi są otwarte,
automatyczny centralny zamek nie
zadziała.
Jeżeli bagażnik jest otwarty, auto-
matyczny centralny zamek zary-
gluje drzwi.













Centralny zamek

System służy do ręcznego ryglowania
lub odryglowania drzwi od wewnątrz.

Ryglowanie


)
Nacisnąć przycisk, aby zaryglować
samochód.
Czerwona kontrolka przycisku zapali się.


Zabezpieczenie przed wtargnięciem

System służy do automatycznego ry-
glowania lub odryglowania drzwi i ba-
gażnika podczas jazdy.
Istnieje możliwość włączenia i wyłącze-
nia tej funkcji.

Odryglowanie


)
Powyżej prędkości 10 km/h nacisnąć
przycisk, aby odryglować drzwi i
bagażnik.

Jeżeli jedne z drzwi są otwarte,
centralny zamek od wewnątrz nie
zadziała.

Odryglowanie


)
Nacisnąć ponownie przycisk, aby
odryglować samochód.
Czerwona kontrolka przycisku zgaśnie.
Ryglowanie
Powyżej prędkości 10 km/h drzwi i ba-
gażnik zaryglują się automatycznie.

4
93
OTWIERANIE






Sterowanie awaryjne

Służy do mechanicznego zaryglowania i
odryglowania drzwi w przypadku usterki
akumulatora lub centralnego zamka.


)
Dla drzwi tylnych sprawdzić, czy nie
jest włączone zabezpieczenie dzieci.

)
Zdjąć przy pomocy kluczyka czar-
ny kapturek znajdujący się z boku
drzwi.

)
Włożyć klucz do wgłębienia bez
użycia siły, następnie nie obracając
go przesunąć rygiel w bok w kierun-
ku wnętrza drzwi.

)
Wyjąć kluczyk i założyć kapturek.

Ryglowanie drzwi kierowcy


)
Włożyć klucz do zamka i przekręcić
do tyłu.


Odryglowanie drzwi kierowcy


)
Włożyć klucz do zamka i przekręcić
do przodu.

Ryglowanie drzwi pasażera z przodu
i z tyłu

Odryglowanie drzwi pasażera z
przodu i z tyłu


)
Pociągnąć za klamkę wewnętrzną
drzwi.


Włączenie


)
Nacisnąć na ponad dwie sekundy
przycisk.
Na ekranie wielofunkcyjnym pojawi się
komunikat potwierdzający włączenie i
włączy się sygnał dźwiękowy.

Wyłączenie


)
Nacisnąć ponownie na ponad dwie
sekundy przycisk.
Na ekranie wielofunkcyjnym pojawi się
komunikat potwierdzający wyłączenie i
włączy się sygnał dźwiękowy.

4
94
OTWIERANIE
BAGAŻNIK

Otwieranie



)
Po odryglowaniu samochodu za po-
mocą pilota zdalnego sterowania
lub klucza pociągnąć za rączkę i
podnieść pokrywę bagażnika.



Zamykanie



)
Opuścić pokrywę bagażnika za po-
mocą wewnętrznej rączki.


- przy pracującym silniku

zapali się kontrolka, a na
ekranie wielofunkcyjnym
pojawi się komunikat na kil-
ka sekund,

- podczas jazdy
(przy prędkości po-
wyżej 10 km/h) zapali się kontrolka,
włączy się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym pojawi się
na kilka sekund komunikat.
Jeżeli pokrywa bagażnika jest niedo-
mknięta:


Otwieranie



)
Po odryglowaniu pojazdu za pomo-
cą pilota zdalnego sterowania lub
klucza pociągnąć za rączkę i pod-
nieść pokrywę bagażnika.










BAGAŻNIK


- przy pracującym silniku

zapali się kontrolka, a na
ekranie wielofunkcyjnym
pojawi się komunikat na kil-
ka sekund,

- podczas jazdy
(przy prędkości po-
wyżej 10 km/h) zapali się kontrolka,
włączy się sygnał dźwiękowy, a na
ekranie wielofunkcyjnym pojawi się
na kilka sekund komunikat.








Dźwignia awaryjna

Urządzenie służy do mechanicznego
odryglowania bagażnika w przypadku
usterki akumulatora lub centralnego za-
mka.

Odryglowanie


)
Złożyć oparcia siedzenia tylnego w
celu uzyskania dostępu do zamka
od wewnątrz bagażnika,

)
Aby odryglować bagażnik, wsunąć
mały śrubokręt w otwór zamka A
.




Zamykanie



)
Opuścić pokrywę bagażnika za po-
mocą wewnętrznej rączki.
Jeżeli pokrywa bagażnika jest niedo-
mknięta:
