2011 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

–

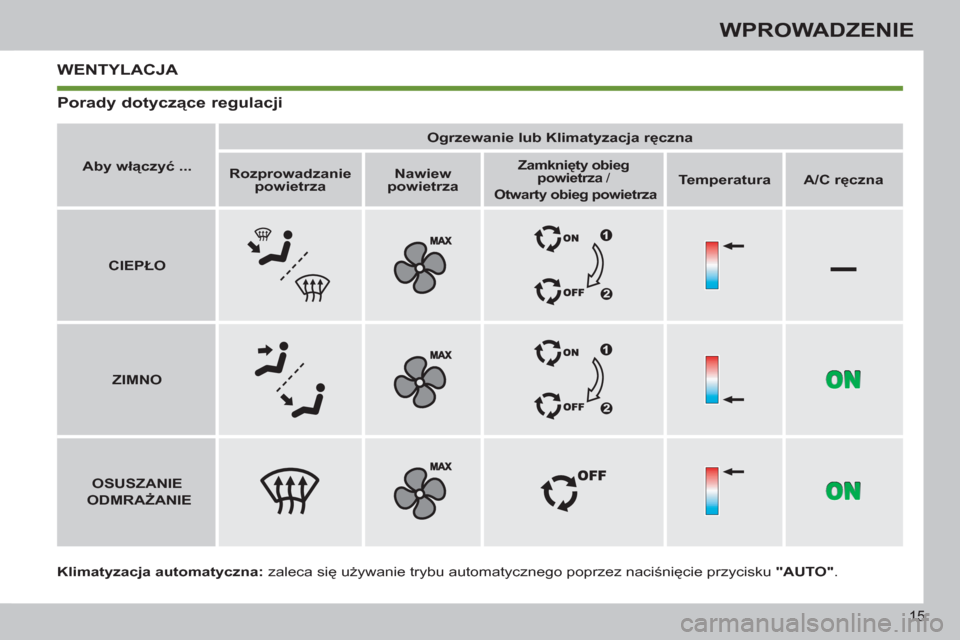

15
WPROWADZENIE
WENTYLACJA


Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.

Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza





Zamknięty obieg
powietrza
/
Otwarty obieg powietrza




Temperatura



A/C ręczna




CIEPŁO





ZIMNO





OSUSZANIE

ODMRAŻANIE




Porady dotyczące regulacji

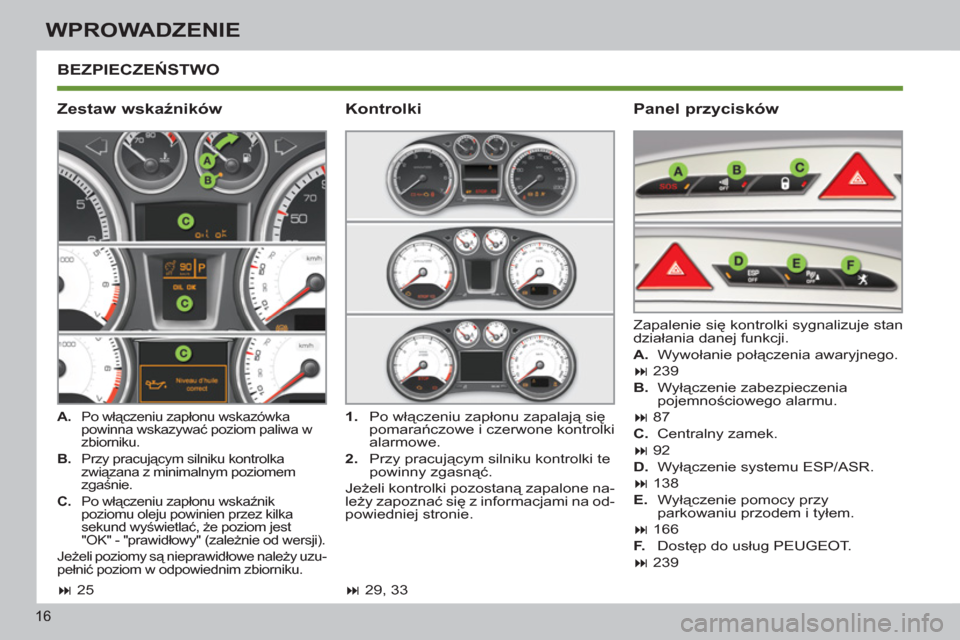

16
WPROWADZENIE
BEZPIECZEŃSTWO

Zestaw wskaźników
Panel przycisków


A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa w
zbiorniku.

B.
Przy pracującym silniku kontrolka
związana z minimalnym poziomem
zgaśnie.

C.
Po włączeniu zapłonu wskaźnik
poziomu oleju powinien przez kilka
sekund wyświetlać, że poziom jest
"OK" - "prawidłowy" (zależnie od wersji).
Jeżeli poziomy są nieprawidłowe należy uzu-
pełnić poziom w odpowiednim zbiorniku.

Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.


A.
Wywołanie połączenia awaryjnego.

239

B.
Wyłączenie zabezpieczenia
pojemnościowego alarmu.


87

C.
Centralny zamek.

92

D.
Wyłączenie systemu ESP/ASR.

138

E.
Wyłączenie pomocy przy
parkowaniu przodem i tyłem.

166

F.
Dostęp do usług PEUGEOT.

239



1.
Po włączeniu zapłonu zapalają się
pomarańczowe i czerwone kontrolki
alarmowe.

2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone na-
leży zapozna
ć się z informacjami na od-
powiedniej stronie.

Kontrolki




25



29, 33

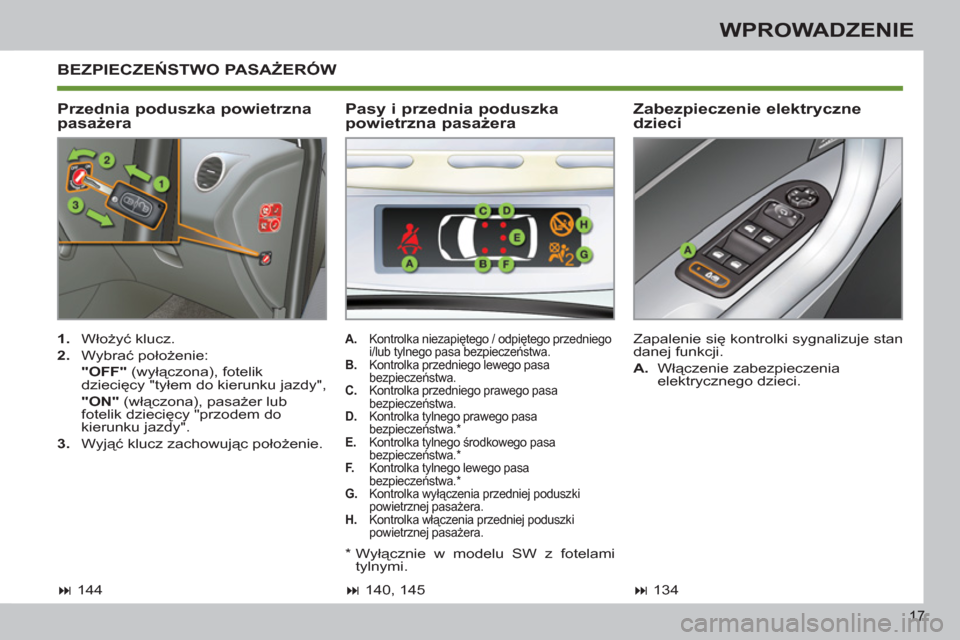

17
WPROWADZENIE
BEZPIECZEŃSTWO PASAŻERÓW

Przednia poduszka powietrzna
pasażera
Zabezpieczenie elektryczne
dzieci


1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik
dziecięcy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub
fotelik dziecięcy "przodem do
kierunku jazdy".

3.
Wyjąć klucz zachowując położenie. Zapalenie się kontrolki sygnalizuje stan
danej funkcji.


A.
Włączenie zabezpieczenia
elektrycznego dzieci.


A.
Kontrolka niezapiętego / odpiętego przedniego
i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa
bezpieczeństwa.

C.
Kontrolka przedniego prawego pasa
bezpieczeństwa.

D.
Kontrolka tylnego prawego pasa
bezpieczeństwa. *

E.
Kontrolka tylnego środkowego pasa
bezpieczeństwa. *

F.
Kontrolka tylnego lewego pasa
bezpieczeństwa. *

G.
Kontrolka wyłączenia przedniej poduszki
powietrznej pasażera.

H.
Kontrolka włączenia przedniej poduszki
powietrznej pasażera.


Pasy i przednia poduszka
powietrzna pasażera




140, 145






144




134

*
Wyłącznie w modelu SW z fotelami
tylnymi.

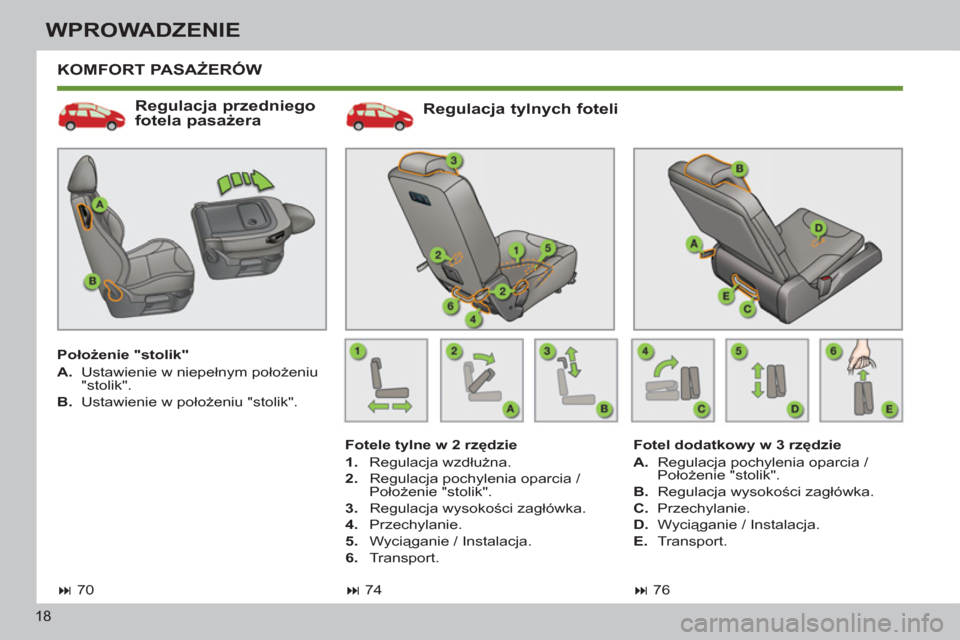

18
WPROWADZENIE
KOMFORT PASAŻERÓW

Regulacja tylnych foteli


Fotele tylne w 2 rzędzie


1.
Regulacja wzdłużna.

2.
Regulacja pochylenia oparcia /
Położenie "stolik".

3.
Regulacja wysokości zagłówka.

4.
Przechylanie.

5.
Wyciąganie / Instalacja.

6.
Transport.



74

Fotel dodatkowy w 3 rzędzie


A.
Regulacja pochylenia oparcia /
Położenie "stolik".

B.
Regulacja wysokości zagłówka.

C.
Przechylanie.

D.
Wyciąganie / Instalacja.

E.
Transport.



76




Regulacja przedniego
fotela pasażera


Położenie "stolik"


A.
Ustawienie w niepełnym położeniu
"stolik".

B.
Ustawienie w położeniu "stolik".



70

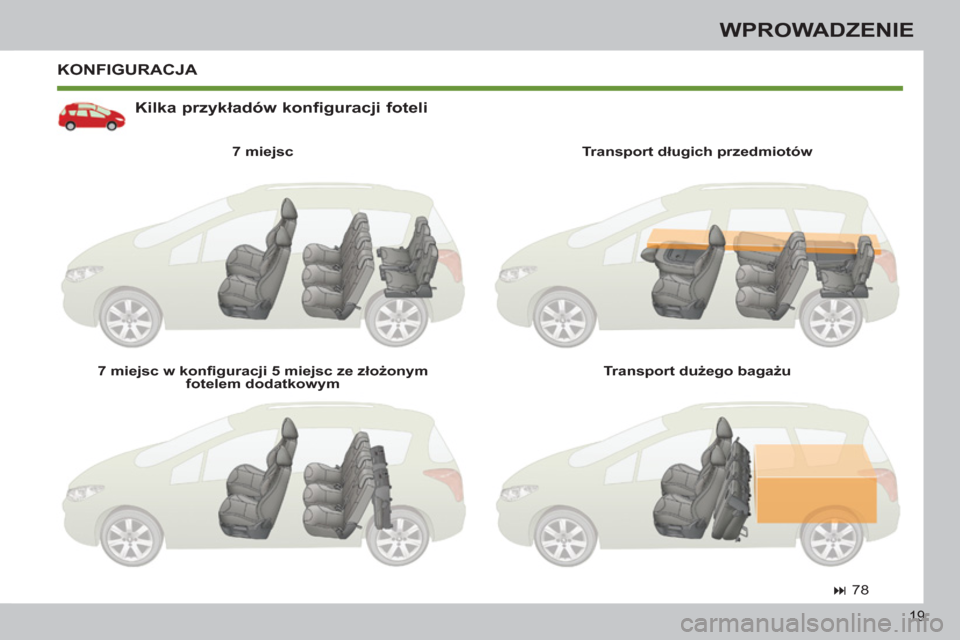

19
WPROWADZENIE
KONFIGURACJA

Kilka przykładów konfiguracji foteli


7 miejsc

7 miejsc w konfi guracji 5 miejsc ze złożonym
fotelem dodatkowym
Transport długich przedmiotów

Transport dużego bagażu



78

i
!
i

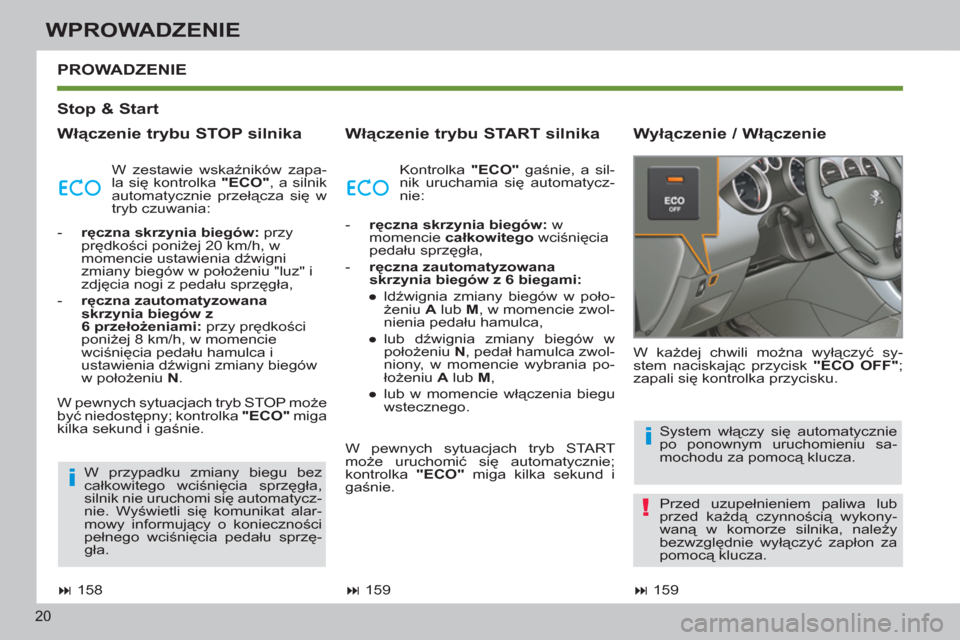

20
WPROWADZENIE

Stop & Start

Włączenie trybu STOP silnika
Włączenie trybu START silnika
Wyłączenie / Włączenie PROWADZENIE




159
W każdej chwili można wyłączyć sy-
stem naciskając przycisk "ECO OFF"
;
zapali się kontrolka przycisku. W zestawie wskaźników zapa-
la się kontrolka "ECO"
, a silnik
automatycznie przełącza się w
tryb czuwania: Kontrolka "ECO"
gaśnie, a sil-
nik uruchamia się automatycz-
nie:


- ręczna skrzynia biegów:
w
momencie całkowitego
wciśnięcia
pedału sprzęgła,

- ręczna zautomatyzowana
skrzynia biegów z 6 biegami:



●
ldźwignia zmiany biegów w poło-
żeniu A
lub M
, w momencie zwol-
nienia pedału hamulca,

●
lub dźwignia zmiany biegów w
poło
żeniu N
, pedał hamulca zwol-
niony, w momencie wybrania po-
łożeniu A
lub M
,

●
lub w momencie włączenia biegu
wstecznego.


- ręczna skrzynia biegów:
przy
prędkości poniżej 20 km/h, w
momencie ustawienia dźwigni
zmiany biegów w położeniu "luz" i
zdjęcia nogi z pedału sprzęgła,

- ręczna zautomatyzowana
skrzynia biegów z
6 przełożeniami:
przy prędkości
poniżej 8 km/h, w momencie
wciśnięcia pedału hamulca i
ustawienia dźwigni zmiany biegów
w położeniu N
.
W pewnych sytuacjach tryb STOP może
być niedostępny; kontrolka "ECO"
miga
kilka sekund i ga
śnie.



158
W przypadku zmiany biegu bez
całkowitego wciśnięcia sprzęgła,
silnik nie uruchomi się automatycz-
nie. Wyświetli się komunikat alar-
mowy informujący o konieczności
pełnego wciśnięcia pedału sprzę-
gła.



159
System włączy się automatycznie
po ponownym uruchomieniu sa-
mochodu za pomocą klucza.
Przed uzupełnieniem paliwa lub
przed każdą czynnością wykony-
waną w komorze silnika, należy
bezwzględnie wyłączyć zapłon za
pomocą klucza. W pewnych sytuacjach tryb START
może uruchomić się automatycznie;
kontrolka "ECO"
miga kilka sekund i
gaśnie.

21
WPROWADZENIE
PROWADZENIE

Ogranicznik prędkości "LIMIT"
Wyświetlacz w zestawie
wskaźników



1.
Wybór / Zatrzymanie trybu
ogranicznika.

2.
Zmniejszenie zaprogramowanej
wartości.

3.
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie ogranicznika.
Tryb regulatora lub ogranicznika pręd-
kości pojawia się w zestawie wskaźni-
ków, gdy jest on wybrany.

1.
Wybór / Zatrzymanie trybu
regulatora.

2.
Zaprogramowanie prędkości /
Zmniejszenie zaprogramowanej
wartości.

3.
Zaprogramowanie prędkości /
Zwiększenie zaprogramowanej
prędkości.

4.
Włączenie / Wyłączenie regulatora.


Regulator prędkości "CRUISE"


Regulator prędkości

Ogranicznik prędkości




163




161


Aby wartość mogła być zaprogramowana lub
włączona, prędkość pojazdu musi przekra-
czać 40 km/h, przy włączonym co najmniej
czwartym biegu w przypadku ręcznej skrzy-
ni biegów (drugi bieg w przypadku ręcznej
zautomatyzowanej sześciobiegowej skrzyni
biegów lub automatycznej skrzyni biegów).
Regulacje muszą odbywać się przy pra-
cującym silniku.

22
WPROWADZENIE
PROWADZENIE

Sześciobiegowa skrzynia biegów oferu-
je wybór komfortu prowadzenia w trybie
automatycznym lub przyjemności ręcz-
nej zmiany biegów.


1.
Dźwignia zmiany biegów.

2.
Przycisk "S" (sport)
.

3.
Przycisk przy kierownicy "-"
.

4.
Przycisk przy kierownicy "+"
.
Włączony bieg lub wybrany tryb prowa-
dzenia pojawia się na wyświetlaczu w
zestawie wskaźników.

N :
luz.

R :
bieg wsteczny.

1 2 3 4 5 6 :
włączony bieg.

AUTO :
tryb automatyczny.

S :
tryb Sport.


Wyświetlacz w zestawie
wskaźników



)
Przed uruchomieniem silnika
wybrać położenie N
i mocno
nacisnąć pedał hamulca.

)
Wybrać za pomocą dźwigni zmiany
biegów 1
pierwszy bieg (położenie
A
lub M
) lub bieg wsteczny
(położenie R
).

)
Zwolnić hamulec postojowy.

)
Zdjąć stopę z pedału hamulca i
przyspieszyć.


Ruszanie




151



Ręczna zautomatyzowana
skrzynia sześciobiegowa
