2011 Peugeot 308 SW BL Instrukcja Obsługi (in Polish)

12
223
DANE TECHNICZNE

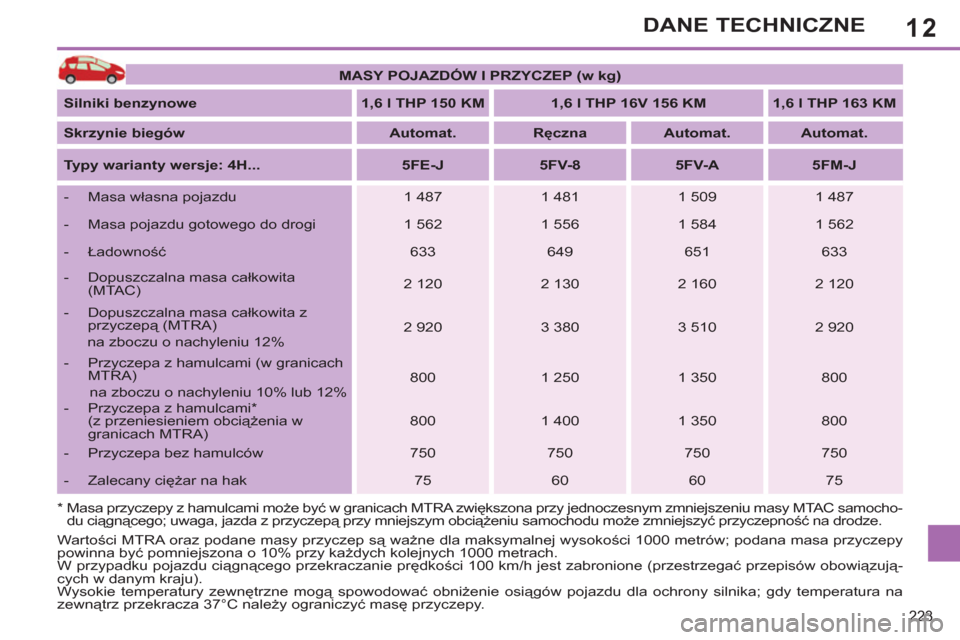

MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki benzynowe


1,6 l THP 150 KM



1,6 l THP 16V 156 KM



1,6 l THP 163 KM



Skrzynie biegów


Automat.



Ręczna



Automat.



Automat.



Typy warianty wersje: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Masa własna pojazdu
1 487
1 481
1 509
1 487


- Masa pojazdu gotowego do drogi
1 562
1 556
1 584
1 562


- Ładowność

633
649
651
633


- Dopuszczalna masa całkowita
(MTAC)
2 120
2 130
2 160
2 120


- Dopuszczalna masa całkowita z
przyczepą (MTRA)

na zboczu o nachyleniu 12%
2 920
3 380
3 510
2 920


- Przyczepa z hamulcami (w granicach
MTRA)
na zboczu o nachyleniu 10% lub 12%
800
1 250
1 350
800


- Przyczepa z hamulcami *
(z przeniesieniem obciążenia w
granicach MTRA)
800
1 400
1 350
800


- Przyczepa bez hamulców
750
750
750
750


- Zalecany ciężar na hak
75
60
60
75


* Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samocho-
du ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Warto
ści MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązują-
cych w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.

12

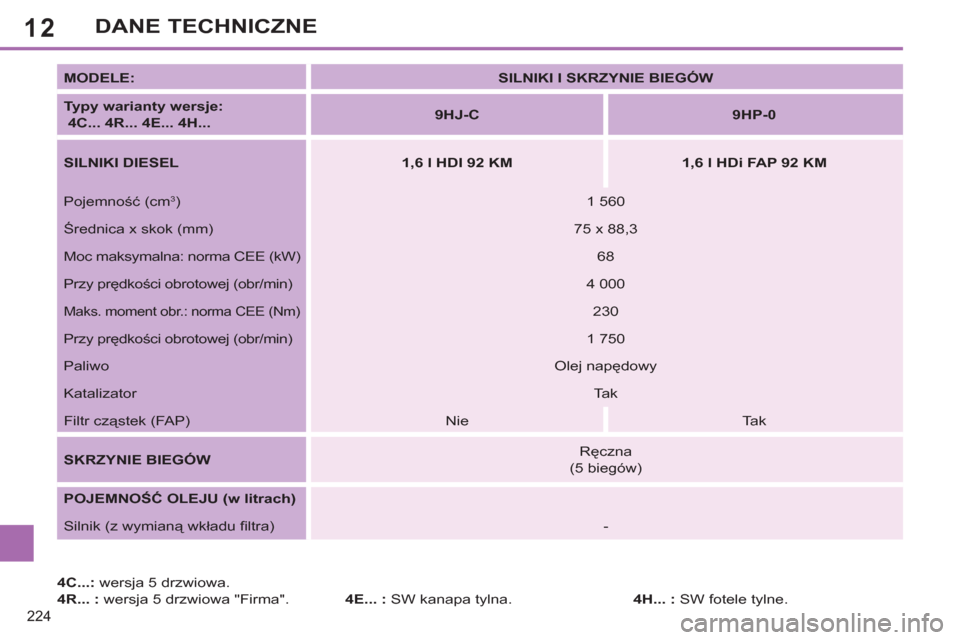

224
DANE TECHNICZNE

4C...:
wersja 5 drzwiowa.

4R... :
wersja 5 drzwiowa "Firma".
4E... :
SW kanapa tylna.
MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4R...
4E... 4H...


9HJ-C



9HP-0



SILNIKI DIESEL


1,6 l HDI 92 KM



1,6 l HDi FAP 92 KM


Pojemność (cm
3
)
1 560
Średnica x skok (mm)
75 x 88,3
Moc maksymalna: norma CEE (kW)
68
Przy prędkości obrotowej (obr/min)
4 000

Maks. moment obr.: norma CEE (Nm)

230
Przy prędkości obrotowej (obr/min)
1 750
Paliwo
Olej napędowy
Katalizator
Tak
Filtr cząstek (FAP)
Nie
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)

POJEMNOŚĆ OLEJU (w litrach)


Silnik (z wymianą wkładu fi ltra)
-

4H... :
SW fotele tylne.

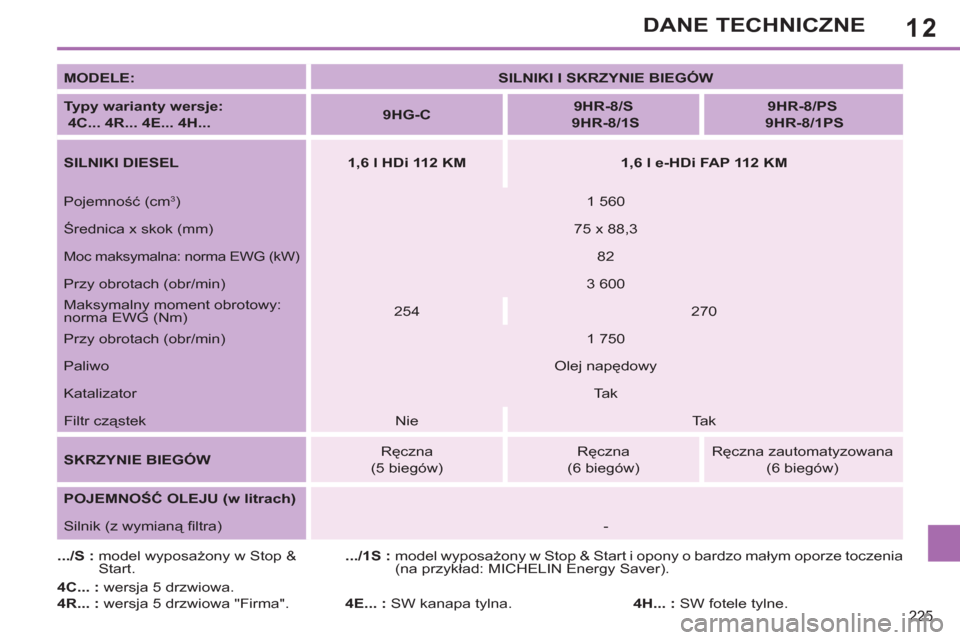

12
225
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S



9HR-8/PS

9HR-8/1PS



SILNIKI DIESEL


1,6 l HDi 112 KM



1,6 l e-HDi FAP 112 KM


Pojemność (cm
3
)
1 560
Średnica x skok (mm)
75 x 88,3

Moc maksymalna: norma EWG (kW)

82
Przy obrotach (obr/min)
3 600
Maksymalny moment obrotowy:
norma EWG (Nm)
254
270
Przy obrotach (obr/min)
1 750
Paliwo
Olej napędowy
Katalizator
Tak
Filtr cząstek
Nie
Tak

SKRZYNIE BIEGÓW

Ręczna
(5 biegów)
Ręczna
(6 biegów)
Ręczna zautomatyzowana

(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)


Silnik (z wymianą fi ltra)
-

4C... :
wersja 5 drzwiowa.

4R... :
wersja 5 drzwiowa "Firma".
4E... :
SW kanapa tylna.
.../S :
model wyposażony w Stop &
Start.

4H... :
SW fotele tylne.
.../1S :
model wyposażony w Stop & Start i opony o bardzo małym oporze toczenia
(na przykład: MICHELIN Energy Saver).

12
226
DANE TECHNICZNE

MODELE:


SILNIKI I SKRZYNIE BIEGÓW



Typy warianty wersje:
4C... 4E... 4H...


RHE-8



RHH-A



SILNIKI DIESEL


2,0 l HDi FAP 150 KM



2,0 l HDi FAP 163 KM


Pojemność (cm
3
)
1 997
1 997
Średnica x skok (mm)
85 x 88
85 x 88

Moc maksymalna: norma CEE (kW)

110
120

Przy prędkości obrotowej (obr/min))

3 750
3 750

Maks. moment obr.: norma CEE (Nm)

340
340

Przy prędkości obrotowej (obr/min)

2 000
2 000
Paliwo
Olej napędowy
Olej napędowy
Katalizator
Tak
Tak
Filtr cząstek (FAP)
Tak
Tak

SKRZYNIE BIEGÓW

Ręczna
(6 biegów)
Automatyczna
(6 biegów)

POJEMNOŚĆ OLEJU (w litrach)


Silnik (z wymianą fi ltra)
5,25
-

4C... :
wersja 5 drzwiowa.
4E... :
SW kanapa tylna.
4H... :
SW fotele tylne.

12
227
DANE TECHNICZNE

*
Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samocho-
du ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.
Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obcią-
żenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowią-
zujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu dla ochrony silnika; jeżeli temperatura na
zewnątrz przekroczy 37 °C należy zmniejszyć ciężar przyczepy.

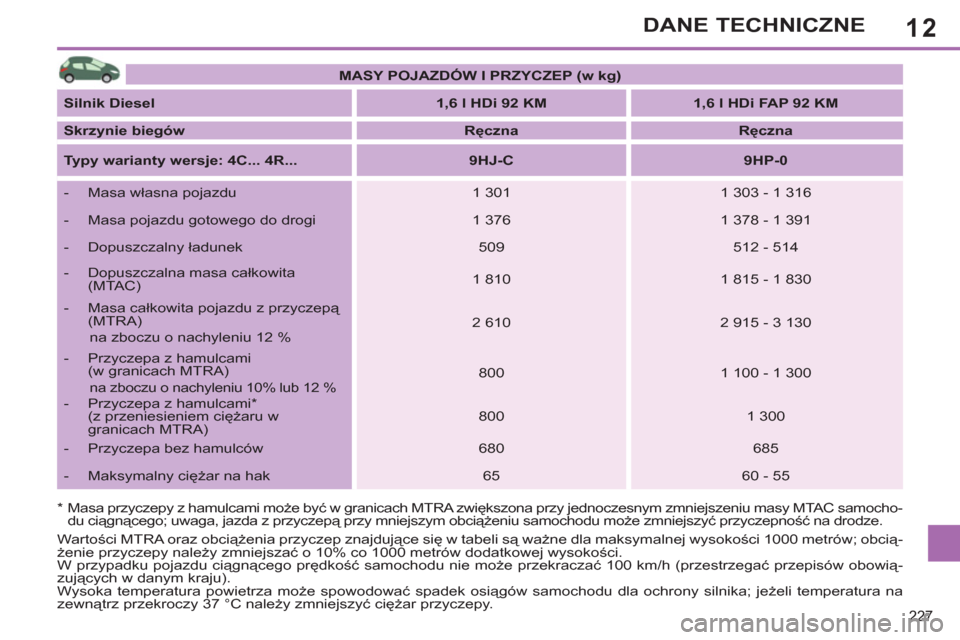

MASY POJAZDÓW I PRZYCZEP (w kg)



Silnik Diesel


1,6 l HDi 92 KM



1,6 l HDi FAP 92 KM



Skrzynie biegów


Ręczna



Ręczna



Typy warianty wersje:
4C... 4R...


9HJ-C



9HP-0




- Masa własna pojazdu
1 301
1 303 - 1 316


- Masa pojazdu gotowego do drogi
1 376
1 378 - 1 391


- Dopuszczalny ładunek
509
512 - 514


- Dopuszczalna masa całkowita
(MTAC)
1 810
1 815 - 1 830


- Masa całkowita pojazdu z przyczepą
(MTRA)
na zboczu o nachyleniu 12 %
2 610
2 915 - 3 130


- Przyczepa z hamulcami
(w granicach MTRA)
na zboczu o nachyleniu 10% lub 12 %

800
1 100 - 1 300


- Przyczepa z hamulcami *
(z przeniesieniem ciężaru w
granicach MTRA)
800
1 300


- Przyczepa bez hamulców
680
685


- Maksymalny ciężar na hak
65
60 - 55

12
228
DANE TECHNICZNE


* Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC sa-
mochodu holującego; uwaga, niewielka masa samochodu holującego może ograniczyć trzymanie się drogi.
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązują-
cych w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.

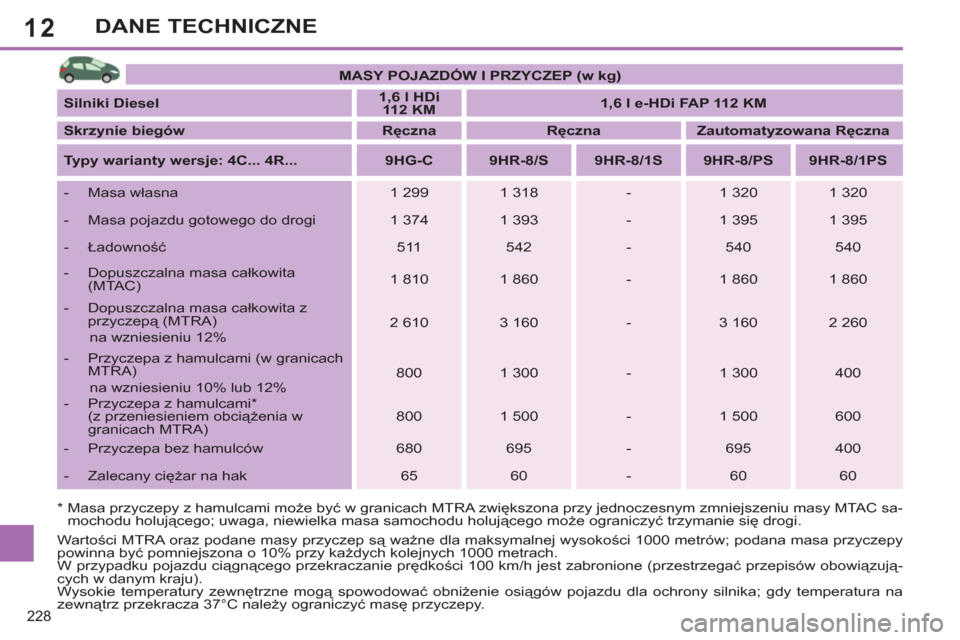

MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki Diesel


1,6 l HDi
112 KM



1,6 l e-HDi FAP 112 KM



Skrzynie biegów


Ręczna



Ręczna



Zautomatyzowana Ręczna




Typy warianty wersje:
4C... 4R...


9HG-C



9HR-8/S



9HR-8/1S



9HR-8/PS



9HR-8/1PS




- Masa własna
1 299
1 318
-
1 320
1 320


- Masa pojazdu gotowego do drogi
1 374
1 393
-
1 395
1 395


- Ładowność

511
542
-
540
540


- Dopuszczalna masa całkowita
(MTAC)
1 810
1 860
-
1 860
1 860


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na wzniesieniu 12%
2 610
3 160
-
3 160
2 260


- Przyczepa z hamulcami (w granicach
MTRA)
na wzniesieniu 10% lub 12%
800
1 300
-
1 300
400


- Przyczepa z hamulcami *
(z przeniesieniem obciążenia w
granicach MTRA)
800
1 500
-
1 500
600


- Przyczepa bez hamulców
680
695
-
695
400


- Zalecany ciężar na hak
65
60
-
60
60

12
229
DANE TECHNICZNE


* Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samocho-
du ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki Diesel


2,0 l HDi FAP 150 KM



2,0 l HDi FAP 163 KM



Skrzynie biegów


Ręczna



Automatyczna



Typy warianty wersje:
4C...


RHE-8



RHH-A




- Masa własna pojazdu
1 398
1 428


- Masa pojazdu gotowego do drogi
1 473
1 503


- Dopuszczalny ładunek
502
532


- Dopuszczalna masa całkowita
(MTAC)
1 900
1 960


- Masa całkowita pojazdu z przyczepą
(MTRA)

na zboczu o nachyleniu 12 %
3 600
3 460


- Przyczepa z hamulcami (w granicach
MTRA)
na zboczu o nachyleniu 10% lub 12 %
1 700
1 500


- Przyczepa z hamulcami *
(z przeniesieniem ciężaru w
granicach MTRA)
1 700
1 500


- Przyczepa bez hamulców
735
750


- Maksymalny ciężar na hak
70
66
Wartości MTRA oraz obciążenia przyczep znajdujące się w tabeli są ważne dla maksymalnej wysokości 1000 metrów; obcią-
żenie przyczepy należy zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowią-
zujących w danym kraju).

Wysoka temperatura powietrza może spowodować spadek osiągów samochodu dla ochrony silnika; jeżeli temperatura na
zewnątrz przekroczy 37 °C należy zmniejszyć ciężar przyczepy.

12
230
DANE TECHNICZNE


* Masa przyczepy z hamulcami może być w granicach MTRA zwiększona przy jednoczesnym zmniejszeniu masy MTAC samochodu
ciągnącego; uwaga, jazda z przyczepą przy mniejszym obciążeniu samochodu może zmniejszyć przyczepność na drodze.

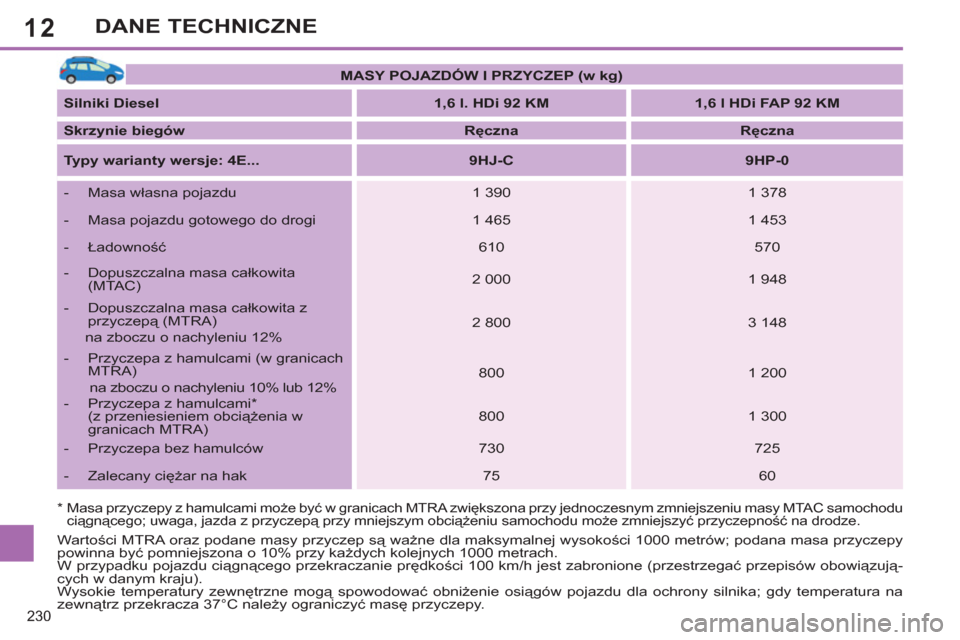

MASY POJAZDÓW I PRZYCZEP (w kg)



Silniki Diesel


1,6 l. HDi 92 KM



1,6 l HDi FAP 92 KM



Skrzynie biegów


Ręczna



Ręczna



Typy warianty wersje: 4E...


9HJ-C



9HP-0




- Masa własna pojazdu
1 390
1 378


- Masa pojazdu gotowego do drogi
1 465
1 453


- Ładowność

610
570


- Dopuszczalna masa całkowita
(MTAC)
2 000
1 948


- Dopuszczalna masa całkowita z
przyczepą (MTRA)
na zboczu o nachyleniu 12%
2 800
3 148


- Przyczepa z hamulcami (w granicach
MTRA)
na zboczu o nachyleniu 10% lub 12%
800
1 200


- Przyczepa z hamulcami *
(z przeniesieniem obciążenia w
granicach MTRA)
800
1 300


- Przyczepa bez hamulców
730
725


- Zalecany ciężar na hak
75
60
Wartości MTRA oraz podane masy przyczep są ważne dla maksymalnej wysokości 1000 metrów; podana masa przyczepy
powinna być pomniejszona o 10% przy każdych kolejnych 1000 metrach.
W przypadku pojazdu ciągnącego przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązują-
cych w danym kraju).
Wysokie temperatury zewnętrzne mogą spowodować obniżenie osiągów pojazdu dla ochrony silnika; gdy temperatura na
zewnątrz przekracza 37°C należy ograniczyć masę przyczepy.
