2011 Lancia Voyager Návod k použití a údržbě (in Czech)

vyměnit) pneumatiku originálního
příslušenství a nasadit ji na vozidlo.
Na kompaktní rezervní kolo nenasazujte
kryt kola a nepokoušejte se namontovat
konvenční pneumatiku, neboť kolo je
konstruováno speciálně pro kompaktní
rezervu. Nenasazujte na vozidlo
současně více než jednu kompaktní
rezervní pneumatiku/kolo.UPOZORNĚNÍ!
Kompaktní rezervy slouží pouze pro
provizorní nouzové použití. S těmito
rezervami nejezděte rychleji než
80 km/h. Rezervy pro provizorní
použití mají omezenou životnost
běhounu. Když je běhoun opotřebován
na úroveň značek signalizujících
opotřebení, rezervní pneumatiku pro
provizorní použití je třeba vyměnit.
Dodržuje důsledně upozornění týkající
se rezervy. V opačném případě by
mohlo dojít k závadě rezervní
pneumatiky a ke ztrátě kontroly nad
vozidlem.REZERVA S PLNÝM
ROZMĚREM (u určitých
verzí / pro určité trhy)
Rezerva s plným rozměrem slouží pouze
pro provizorní nouzové použití. Tato
pneumatika může vypadat stejně jako
pneumatika použitá na přední nebo
zadní nápravě vozidla, která je součástí
originálního příslušenství, ale je jiná.
Tato rezervní pneumatika může mít
omezenou životnost běhounu. Když je
běhoun opotřebován až na značky
signalizující opotřebení běhounu,
rezervní pneumatiku s plným rozměrem
pro provizorní použití je třeba vyměnit.
Jelikož není stejná jako pneumatika
originálního příslušenství, při nejbližší
příležitosti vyměňte (nebo opravte)
pneumatiku originálního příslušenství
a namontujte ji zpět na vozidlo.
REZERVA S OMEZENÝM
POUŽITÍM (u určitých verzí /
pro určité trhy)
Rezervní pneumatika s omezeným
použitím slouží pouze pro provizorní
nouzové použití. Tato pneumatika je
označena nálepkou umístěnou na
rezervním kole s omezeným použitím.
Tato nálepka obsahuje informace
o omezení při jízdě pro tuto rezervu.
Tato pneumatika může vypadat stejně
jako pneumatika použitá na přední nebo
zadní nápravě vozidla, která je součástí
originálního příslušenství, ale je jiná.
Montáž této rezervní pneumatiky
s omezeným použitím ovlivňuje
ovládání vozidla. Jelikož není stejná jako
pneumatika originálního příslušenství,
při nejbližší příležitosti vyměňte (nebo
opravte) pneumatiku originálního
příslušenství a namontujte ji zpět na
vozidlo.
259

UPOZORNĚNÍ!
Rezervy s omezeným použitím slouží
pouze pro provizorní nouzové použití.
Montáž této rezervní pneumatiky
s omezeným použitím ovlivňuje
ovládání vozidla. Při použití této
pneumatiky nejezděte rychleji, než je
rychlost uvedená na rezervním kole
s omezeným použitím. Udržujte ji
nahuštěnou na tlak ve studené
pneumatice uvedený na Nálepce
s informacemi o pneumatikách
a zatížení, umístěné na sloupku dveří
řidiče. Při nejbližší příležitosti
vyměňte (nebo opravte) pneumatiku
originálního příslušenství
a namontujte ji zpět na vozidlo.
V opačném případě by mohlo dojít ke
ztrátě kontroly nad vozidlem.
PROTÁČENÍ
PNEUMATIKY
Při uvíznutí v blátě, písku či sněhu nebo
při náledí nenechávejte kola vozidla
protáčet rychlostí vyšší než 48 km/h
nebo nepřetržitě déle než 30 sekund bez
zastavení. Další informace viz „Vyproštění
uvíznutého vozidla“ v části „Co dělat
v nouzových situacích“.
UPOZORNĚNÍ!
• Rychle se protáčející pneumatiky
mohou být nebezpečné. Síly
generované protáčením kola
nadměrnou rychlostí mohou
zapříčinit poškození nebo zničení
pneumatiky. Pneumatika může
explodovat a někoho zranit.
• Při uvíznutí nenechávejte kola
vozidla protáčet rychlostí vyšší než
48 km/h nebo déle než nepřetržitě
30 sekund a nepřipusťte, aby se
v blízkosti protáčeného kola (bez
ohledu na rychlost otáčení)
vyskytovaly nějaké osoby.
ZNAČKY SIGNALIZUJÍCÍ
OPOTŘEBENÍ BĚHOUNU
Značky signalizující opotřebení
běhounu, které jsou na pneumatikách
originálního příslušenství, pomáhají
určit, kdy je nutné pneumatiky vyměnit. Tyto značky jsou vlisovány do dna
drážek běhounu. B
ude-li běhoun
opotřebován na 2 mm, značky se objeví
jako pruhy. Když je běhoun opotřebován
na úroveň značek signalizujících
opotřebení, pneumatiku je třebavyměnit.
ŽIVOTNOST PNEUMATIK
Životnost pneumatik závisí na
proměnlivých faktorech zahrnujících
mimo jiné:
• Styl jízdy
• Tlak v pneumatikách
• Ujetou vzdálenost
1 – Opotřebovaná pneumatika
2 – Nová pneumatika
260

UPOZORNĚNÍ!
Pneumatiky a rezervní pneumatiku je
třeba vyměnit po šesti letech, bez
ohledu na zbývající hloubku běhounu.
Při nedodržení tohoto upozornění
může dojít k náhlému selhání
pneumatiky. Můžete ztratit kontrolu
nad vozidlem a může dojít k nehodě s
následkem vážného zranění neboúmrtí.
Demontované pneumatiky ukládejte na
chladném a suchém místě, co nejméně
vystaveném světlu. Zabraňte styku
pneumatik s oleji, mazivy a benzínem.
VÝMĚNA PNEUMATIK
Pneumatiky na novém vozidle zajišťují
vyváženost mnoha různých vlastností. Je
u nich nutné pravidelně kontrolovat
opotřebení a nahuštění na správný tlak
ve studené pneumatice. Při nutnosti
výměny pneumatiky výrobce důrazně
doporučuje používat pneumatiky
odpovídající originálním, a to z hlediska
rozměru, kvality a výkonu. Označení
rozměru pneumatiky viz podkapitola
„Značky signalizující opotřebení
běhounu “ a „Nálepka s informacemi o
pneumatikách a zatížení“. Index zatížení a symbol rychlosti jsou uvedeny
na boční straně originální pneumatiky.
Viz příklad v tabulce velikosti
pneumatik v kapitole Bezpečnostní
pokyny k pneumatikám této příručky,
kde jsou uvedeny další informace
týkající se indexu zatížení a symbolu
rychlosti na pneumatice.
Přední nebo zadní pneumatiky
doporučujeme vyměnit jako pár. Pokud
vyměníte pouze jednu pneumatiku,
může dojít k vážnému ovlivnění jízdních
vlastností vozidla. B
udete-liněkdy
vyměňovat kolo, přesvědčte se, zda
specifikace kola odpovídá specifikaci
originálních pneumatik.
S otázkami týkajícími se specifikací a
vlastností pneumatik se obraťte na
výrobce originálního příslušenství nebo
na autorizovaného dealera pneumatik.
Pokud při výměně nepoužijete
ekvivalentní pneumatiky, může to
nepříznivě ovlivnit bezpečnost, ovládání
a jízdu vozidla.
UPOZORNĚNÍ!
• Nepoužívejte jinou pneumatiku, jiný rozměr kola či nebo klasifikaci, než
jsou předepsané pro vaše vozidlo.
Některé kombinace neschválených
pneumatik a kol mohou změnit
rozměry odpružení a výkonové
charakteristiky, což vede ke změnám
v řízení, ovládání a brzdění vozidla.
Může to způsobit nepředvídatelné
ovládání vozidla a namáhání součástí
řízení a odpružení. Můžete ztratit
kontrolu nad vozidlem a může dojít
k nehodě s následkem vážného
zranění nebo úmrtí. Používejte
pouze pneumatiky a rozměry kol
s klasifikací zatížení schválenou pro
vaše vozidlo.
• Nepoužívejte nikdy pneumatiky
s menším indexem zatížení nebo
jinou nosností, než měly pneumatiky
originálního příslušenství vozidla.
Použití pneumatik s menším
indexem zatížení může mít za
následek přetížení a závadu
pneumatiky. Můžete ztratit
kontrolu nad vozidlem a může dojít
k nehodě.
(Pokračování)
261

UPOZORNĚNÍ!(Pokračování)
• Pokud vozidlo nevybavíte
pneumatikami s odpovídající
rychlostní klasifikací, může to mít za
následek náhlé selhání pneumatiky
a ztrátu kontroly nad vozidlem.VAROVÁNÍ!
Výměna originálních pneumatik za
pneumatiky jiného rozměru může mít
za následek chybné zobrazování
hodnot na tachometru a počítadle
ujetých kilometrů.
ŘETĚZY PRO
PNEUMATIKY
Používejte pouze takové kompaktní
řetězy nebo jiné pomůcky zvyšující
trakci, které splňují požadavky norem
SAE na typ „Třída S“. Řetězy musí mít
správný rozměr pro dané vozidlo, podle
doporučení výrobce řetězů. POZNÁMKA
Nepoužívejte řetězy na kompaktní
rezervní pneumatice.
VAROVÁNÍ!
Aby nedošlo k poškození vozidla nebo
pneumatik, dodržujte následujícíopatření:
• Používejte řetězy pouze na pneumatikách P225/65R16.
Pneumatiky P225/65R17
neposkytují dostatečnou světlou
vzdálenost.
• Z důvodu zmenšené světlé
vzdálenosti mezi pneumatikami
a ostatními součástmi odpružení je
důležité používat pouze řetězy, které
jsou v dobrém stavu. Při přetržení
řetězu může dojít k závažnému
poškození vozidla. Pokud se ozývá
zvuk, který by mohl signalizovat
poškození řetězu, zastavte okamžitě
vozidlo. Před dalším použitím
odstraňte poškozené části řetězu.
• Nepřekračujte rychlost 70 km/h.
• Jeďte opatrně, neprovádějte prudká
zabočení a vyhýbejte se velkým
hrbolům na vozovce, zvláště se
zatíženým vozidlem.
(Pokračování)
VAROVÁNÍ!(Pokračování)
• Řetězy namontujte na přední kola co
nejpevněji a po ujetí asi 0,8 km je
znovu utáhněte.
• Nejezděte s řetězy delší dobu na
suché vozovce.
• Dodržujte pokyny výrobce řetězů
pro pneumatiky týkající se metod
montáže, provozní rychlosti
a podmínek použití. Pokud se
rychlost doporučená výrobcem
řetězů liší od rychlosti doporučené
výrobcem vozidla, použijte vždy
nižší rychlost doporučovanou
výrobcem řetězu.
Pokud výrobce řetězů a výrobce vozidla
doporučují rozdílnou maximální
rychlost, použijte vždy nižší
doporučovanou provozní rychlost. Toto
upozornění platí pro všechna trakční
řetězová zařízení, včetně článkových
řetězů a lanových (radiálních) řetězů.
DOPORUČENÍ PŘI
ZÁMĚNĚ PNEUMATIK
Pneumatiky na předních a zadních
nápravách vozidel jsou vystaveny
rozdílným zatížením a vykonávají
262

rozdílné funkce řízení, jízdy a brzdění.
Z těchto důvodů se opotřebovávají
nestejnou měrou.
Tyto následky mohou být omezeny
včasnou záměnou pneumatik. Výhody
záměny jsou obzvláště patrné
u pneumatik s agresivním vzorkem, jaký
je například u celoročních typů
pneumatik. Záměny prodlouží životnost
běhounu, napomáhají zachovat hodnoty
trakce na blátě, sněhu a mokré vozovce
a přispívají k plynulé a klidné jízdě.
Správné intervaly údržby viz
„Harmonogram údržby“. Před záměnou
pneumatik je třeba napravit příčiny
jejich rychlého nebo neobvyklého
opotřebení.
MONITOROVACÍ
SYSTÉM TLAKU
V PNEUMATIKÁCH
(TPMS)
Systém TPMS varuje řidiče před
nízkým tlakem v pneumatikách na
základě předepsaného tlaku huštění
studených pneumatik uvedeného na
nálepce s informacemi o pneumatikách,která se nachází na středním sloupku
karoserie na straně řidiče.
Tlak v pneumatikách se liší v závislosti
na teplotě o 0,069 baru pro každých
6,5 °C. To znamená, že při snížení
venkovní teploty se sníží i tlak
v pneumatikách. Tlak v pneumatikách
by měl být vždy seřízen na základě tlaku
huštění studené pneumatiky. Ten je
definován jako tlak v pneumatice poté,
co vozidlo nebylo používáno alespoň tři
hodiny; při venkovní teplotě.
Informace
o způsobu správného nahuštění
pneumatik vozidla viz „Pneumatiky –
Obecné informace“ v kapitole
„Startování a provoz“. Tlak
v pneumatikách se také zvyšuje během
jízdy vozidla – je to normální a tento
zvýšený tlak byste neměli upravovat.
Systém TPMS varuje řidiče před
nízkým tlakem v pneumatikách tehdy,
pokud tlak v pneumatikách
z jakéhokoliv důvodu klesne pod hranici
upozornění nízkého tlaku, včetně
účinků nízkých teplot nebo přirozeného
unikání tlaku z pneumatik.
Systém TPMS bude upozorňovat řidiče
na nízký tlak v pneumatikách tak dlouho, dokud stav trvá, a upozornění se
nevypne, dokud tlak v pneumatikách
nevzroste na (nebo nad) doporučený tlak
ve studených pneumatikách uvedený na
nálepce. Jakmile se rozsvítí upozornění
na nízký tlak v pneumatikách, je nutné
zvýšit tlak v pneumatikách na
doporučený tlak ve studených
pneumatikách uvedený na nálepce, aby
zhasla „kontrolka monitorování tlaku
v pneumatikách“. Jakmile dojde k přijetí
aktualizovaného tlaku v pneumatikách,
systém se automaticky aktualizuje a
zhasne „kontrolka monitorování tlaku
v pneumatikách“. Aby systém tuto
informaci obdržel, je třeba s vozidlem jet
až 20 minut rychlostí vyšší než 24 km/h.
Vozidlo například může mít doporučený
tlak ve studených pneumatikách (po
odstavení vozidla na více než tři hodiny)
2,41 baru. Pokud je venkovní teplota
20 °C a naměřený tlak v pneumatikách je
2,07 baru, pokles teploty na
-7 °C sníží
tlak v pneumatikách na přibližně
1,79 baru. Tento tlak v pneumatikách je
dostatečně nízký, aby se rozsvítila
„kontrolka monitorování tlaku
v pneumatikách.“ Jízda vozidla může
zapříčinit nárůst tlaku v pneumatikách
263

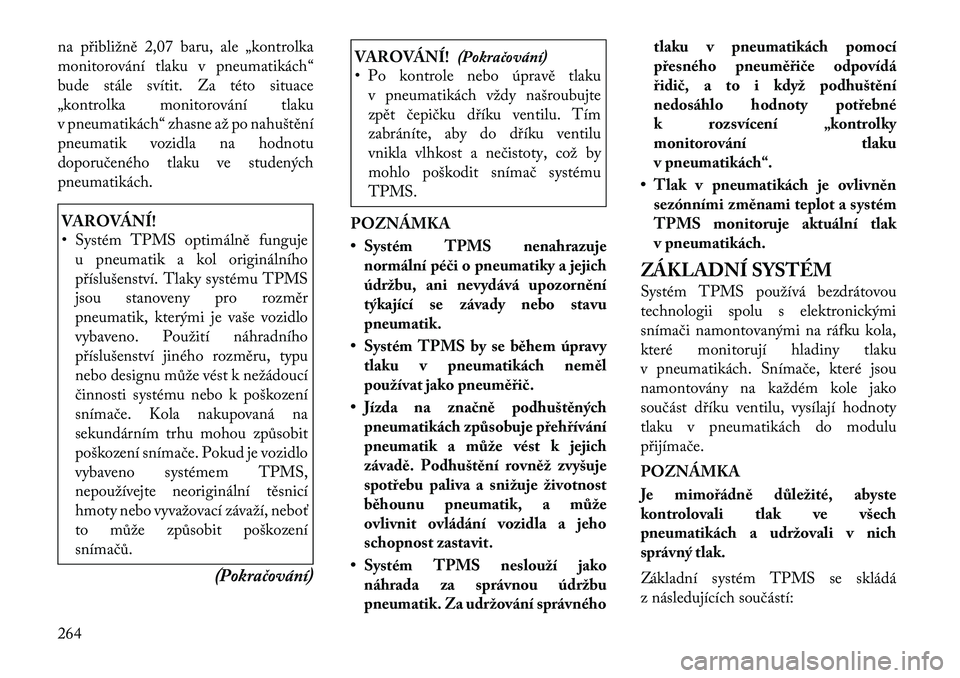

na přibližně 2,07 baru, ale „kontrolka
monitorování tlaku v pneumatikách“
bude stále svítit. Za této situace
„kontrolka monitorování tlaku
v pneumatikách“ zhasne až po nahuštění
pneumatik vozidla na hodnotu
doporučeného tlaku ve studených
pneumatikách.VAROVÁNÍ!
• Systém TPMS optimálně fungujeu pneumatik a kol originálního
příslušenství. Tlaky systému TPMS
jsou stanoveny pro rozměr
pneumatik, kterými je vaše vozidlo
vybaveno. Použití náhradního
příslušenství jiného rozměru, typu
nebo designu může vést k nežádoucí
činnosti systému nebo k poškození
snímače. Kola nakupovaná na
sekundárním trhu mohou způsobit
poškození snímače. Pokud je vozidlo
vybaveno systémem TPMS,
nepoužívejte neoriginální těsnicí
hmoty nebo vyvažovací závaží, neboť
to může způsobit poškození
snímačů.
(Pokračování)
VAROVÁNÍ!(Pokračování)
• Po kontrole nebo úpravě tlaku
v pneumatikách vždy našroubujte
zpět čepičku dříku ventilu. Tím
zabráníte, aby do dříku ventilu
vnikla vlhkost a nečistoty, což by
mohlo poškodit snímač systému
TPMS.
POZNÁMKA
• Systém TPMS nenahrazuje normální péči o pneumatiky a jejich
údržbu, ani nevydává upozornění
týkající se závady nebo stavupneumatik.
• Systém TPMS by se během úpravy tlaku v pneumatikách neměl
používat jako pneuměřič.
• Jízda na značně podhuštěných pneumatikách způsobuje přehřívání
pneumatik a může vést k jejich
závadě. Podhuštění rovněž zvyšuje
spotřebu paliva a snižuje životnost
běhounu pneumatik, a může
ovlivnit ovládání vozidla a jeho
schopnost zastavit.
• Systém TPMS neslouží jako náhrada za správnou údržbu
pneumatik. Za udržování správného tlaku v pneumatikách pomocí
přesného pneuměřiče odpovídá
řidič, a to i když podhuštění
nedosáhlo hodnoty potřebné
k rozsvícení „kontrolky
monitorování tlaku
v pneumatikách“.
• Tlak v pneumatikách je ovlivněn sezónními změnami teplot a systém
TPMS monitoruje aktuální tlak
v pneumatikách.
ZÁKLADNÍ SYSTÉM
Systém TPMS používá bezdrátovou
technologii spolu s elektronickými
snímači namontovanými na ráfku kola,
které monitorují hladiny tlaku
v pneumatikách. Snímače, které jsou
namontovány na každém kole jako
součást dříku ventilu, vysílají hodnoty
tlaku v pneumatikách do modulu
přijímače. POZNÁMKA
Je mimořádně důležité, abyste
kontrolovali tlak ve všech
pneumatikách a udržovali v nich
správný tlak.
Základní systém TPMS se skládá
z následujících součástí:
264

• Modul přijímače
• Čtyři snímače monitorování tlakuv pneumatikách
• Výstražná kontrolka systému TPMS
Upozornění na nízký tlak
v pneumatikách při monitorování
tlaku v pneumatikách Když je v jedné nebo více
namontovaných silničních
pneumatikách nízký tlak,
rozsvítí se ve sdruženém
přístroji „kontrolka monitorování tlaku
v pneumatikách“, zobrazí se hlášení
„TIRE LOW PRESSURE“ („NÍZKÝ
TLAK V PNEUMATIKÁCH“) a
bude znít zvukový signál. Pokud tato
situace nastane, co nejdříve zastavte,
zkontrolujte tlak nahuštění ve všech
pneumatikách vozidla a nahustěte
všechny pneumatiky na hodnotu
doporučeného tlaku ve studených
pneumatikách (uvedeného na nálepce
s informacemi o pneumatikách, která se
nachází na středním sloupku karoserie
na straně řidiče). Jakmile dojde k přijetí
aktualizovaného tlaku v pneumatikách, systém se automaticky aktualizuje a
zhasne „kontrolka monitorování tlaku
v pneumatikách“. POZNÁMKA
Aby systém tuto informaci obdržel, je
třeba s vozidlem jet až 20 minut
rychlostí vyšší než 24 km/h.
Když je zjištěna porucha systému, bude
po dobu 75 sekund blikat „kontrolka
monitorování tlaku v pneumatikách“ a
poté zůstane rozsvícená. Při poruše
systému se rovněž rozezní zvukový
signál. Pokud dojde k opětovnému
zapnutí spínače zapalování, tato
posloupnost se zopakuje. Tím je zřejmé,
že porucha systému stále existuje.
„Kontrolka monitorování tlaku
v pneumatikách“ zhasne poté, kdy stav
poruchy pomine. K poruše systému
může dojít z některého z následujícíchdůvodů:
1. Rušení způsobené elektronickými
zařízeními nebo jízdou v blízkosti
velkých zařízení vysílajících stejné
vysoké kmitočty jako snímače systému
TPMS.
2. Dodatečná instalace některého
druhu tónování skel oken, které
ovlivňuje signály rádiových vln.
3. Přílišné nánosy sněhu nebo ledu
kolem kol nebo podběhů kol.
4. Nasazení řetězů na pneumatiky
vozidla.
5. Použití kol/pneumatik, které nejsou
vybaveny snímači systému TPMS.
Vozidla vybavená kompaktní rezervou
1. Kompaktní rezervní pneumatika (u
určitých verzí / pro určité trhy) není
vybavena snímačem systému TPMS.
Proto nebude systém TPMS
monitorovat tlak v kompaktní rezervní
pneumatice.
2. Pokud nasadíte kompaktní rezervní
pneumatiku namísto silniční
pneumatiky, jejíž tlak je pod limitem pro
vydání upozornění na nízký tlak, po
následujícím zapnutí spínače zapalování
bude znít zvukový signál, zobrazí se
hlášení „TIRE LOW PRESSURE“
(„NÍZKÝ TLAK
V PNEUMATIKÁCH“) a rozsvítí se
„kontrolka monitorování tlaku
v pneumatikách“.
265

3. Po jízdě trvající 20 minut rychlostí
nad 24 km/h bude „kontrolka
monitorování tlaku v pneumatikách“
blikat po dobu 75 sekund a pak zůstane
nepřetržitě svítit.
4. Při každém následném zapnutí
spínače zapalování bude znít zvukový
signál, „kontrolka monitorování tlaku
v pneumatikách“ bude blikat po dobu
75 sekund a poté zůstane rozsvícená.
5. Jakmile opravíte nebo vyměníte
originální silniční pneumatiku a
namontujete ji zpět na vozidlo místo
kompaktní rezervní pneumatiky, systém
TPMS se automaticky aktualizuje a
„kontrolka monitorování tlaku
v pneumatikách“ zhasne. Tento stav
vydrží tak dlouho, dokud tlak v některé
ze čtyř namontovaných silničních
pneumatik neklesne pod limit pro
vydání upozornění nízkého tlaku. Aby
systém TPMS tuto informaci obdržel, je
třeba s vozidlem jet až 20 minut
rychlostí vyšší než 24 km/h.
Deaktivace a opětovná aktivace
systému TPMS
Systém TPMS lze deaktivovat, pokud
při výměně sestav všech čtyř kol apneumatik (standardní pneumatiky)
chcete použít sestavy kol a pneumatik,
které nemají snímače TPMS, například
při použití zimních sestav kol a
pneumatik.
Chcete-li systém TPMS
deaktivovat, nejdříve vyměňte sestavy
všech čtyř kol a pneumatik (standardní
pneumatiky) a nasaďte sestavy kol a
pneumatik, které nejsou vybaveny
snímači TPM. Pak jeďte vozidlem po
dobu alespoň 20 minut rychlostí vyšší
než 24 km/h. Systém TPMS vygeneruje
akustický signál a „Kontrolka systému
TPM“ bude blikat po dobu 75 sekund a
pak zůstane svítit nepřetržitě. Po
následném zapnutí zapalování systém
TPMS již nevygeneruje akustický
signál, ani nezapne „kontrolku
monitorování tlaku v pneumatikách“.
Chcete-li systém TPMS opět aktivovat,
nejdříve vyměňte sestavy všech čtyř kol a
pneumatik (standardní pneumatiky) a
nasaďte sestavy kol a pneumatik, které
jsou vybaveny snímači TPM. Tudíž
jeďte s vozidlem po dobu až 20 minut
rychlostí vyšší než 24 km/h. Systém
TPMS vygeneruje akustický signál a „kontrolka monitorování tlaku
v pneumatikách“ bude blikat po dobu
75 sekund.
SYSTÉM PREMIUM (u
určitých verzí / pro určité trhy)
Systém TPMS používá bezdrátovou
technologii spolu s elektronickými
snímači namontovanými na ráfku kola,
které monitorují hladiny tlaku
v pneumatikách. Snímače, které jsou
namontovány na každém kole jako
součást dříku ventilu, vysílají hodnoty
tlaku v pneumatikách do modulu
přijímače. POZNÁMKA
Je mimořádně důležité, abyste
pravidelně kontrolovali tlak ve všech
pneumatikách a udržovali v nich
správný tlak.
Systém TPMS obsahuje následující
součástí:
• modul přijímače
• čtyři snímače TPMS
• různá hlášení systému TPMS,
zobrazovaná v elektronickém
266
