2011 Lancia Delta Betriebsanleitung (in German)

48KENNTNIS DES FAHRZEUGS

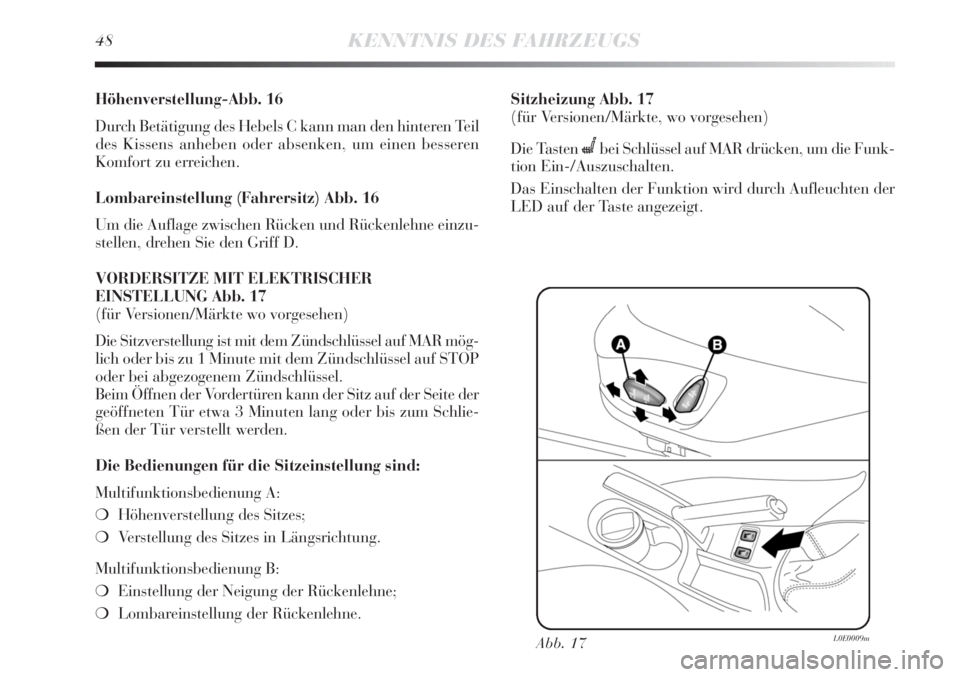

Höhenverstellung-Abb. 16
Durch Betätigung des Hebels C kann man den hinteren Teil
des Kissens anheben oder absenken, um einen besseren
Komfort zu erreichen.
Lombareinstellung (Fahrersitz) Abb. 16
Um die Auflage zwischen Rücken und Rückenlehne einzu-
stellen, drehen Sie den Griff D.
VORDERSITZE MIT ELEKTRISCHER
EINSTELLUNG Abb. 17
(für Versionen/Märkte wo vorgesehen)
Die Sitzverstellung ist mit dem Zündschlüssel auf MAR mög-
lich oder bis zu 1 Minute mit dem Zündschlüssel auf STOP
oder bei abgezogenem Zündschlüssel.
Beim Öffnen der Vordertüren kann der Sitz auf der Seite der
geöffneten Tür etwa 3 Minuten lang oder bis zum Schlie-
ßen der Tür verstellt werden.
Die Bedienungen für die Sitzeinstellung sind:
Multifunktionsbedienung A:
❍Höhenverstellung des Sitzes;
❍Verstellung des Sitzes in Längsrichtung.
Multifunktionsbedienung B:
❍Einstellung der Neigung der Rückenlehne;
❍Lombareinstellung der Rückenlehne.Sitzheizung Abb. 17
(für Versionen/Märkte, wo vorgesehen)
Die Tasten
Cbei Schlüssel auf MAR drücken, um die Funk-
tion Ein-/Auszuschalten.
Das Einschalten der Funktion wird durch Aufleuchten der
LED auf der Taste angezeigt.
Abb. 17L0E0009m

KENNTNIS DES FAHRZEUGS49
1

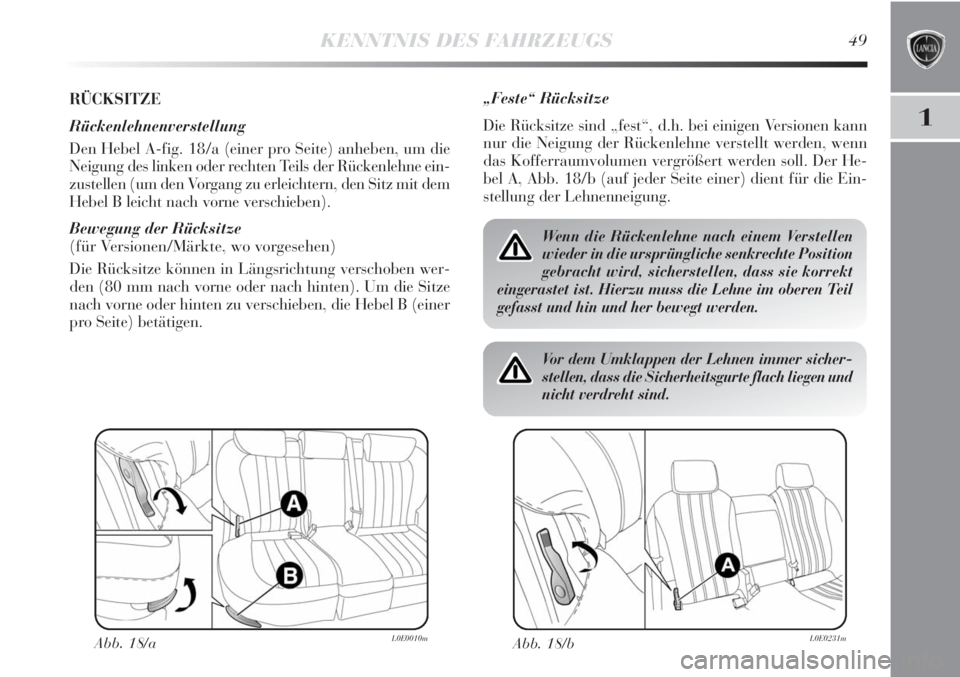

RÜCKSITZE
Rückenlehnenverstellung
Den Hebel A-fig. 18/a (einer pro Seite) anheben, um die
Neigung des linken oder rechten Teils der Rückenlehne ein-
zustellen (um den Vorgang zu erleichtern, den Sitz mit dem
Hebel B leicht nach vorne verschieben).
Bewegung der Rücksitze
(für Versionen/Märkte, wo vorgesehen)
Die Rücksitze können in Längsrichtung verschoben wer-
den (80 mm nach vorne oder nach hinten). Um die Sitze
nach vorne oder hinten zu verschieben, die Hebel B (einer
pro Seite) betätigen.
Abb. 18/aL0E0010m
„Feste“ Rücksitze
Die Rücksitze sind „fest“, d.h. bei einigen Versionen kann
nur die Neigung der Rückenlehne verstellt werden, wenn
das Kofferraumvolumen vergrößert werden soll. Der He-
bel A, Abb. 18/b (auf jeder Seite einer) dient für die Ein-
stellung der Lehnenneigung.
Wenn die Rückenlehne nach einem Verstellen
wieder in die ursprüngliche senkrechte Position
gebracht wird, sicherstellen, dass sie korrekt
eingerastet ist. Hierzu muss die Lehne im oberen Teil
gefasst und hin und her bewegt werden.
Abb. 18/bL0E0231m
Vor dem Umklappen der Lehnen immer sicher-
stellen, dass die Sicherheitsgurte flach liegen und
nicht verdreht sind.

50KENNTNIS DES FAHRZEUGS

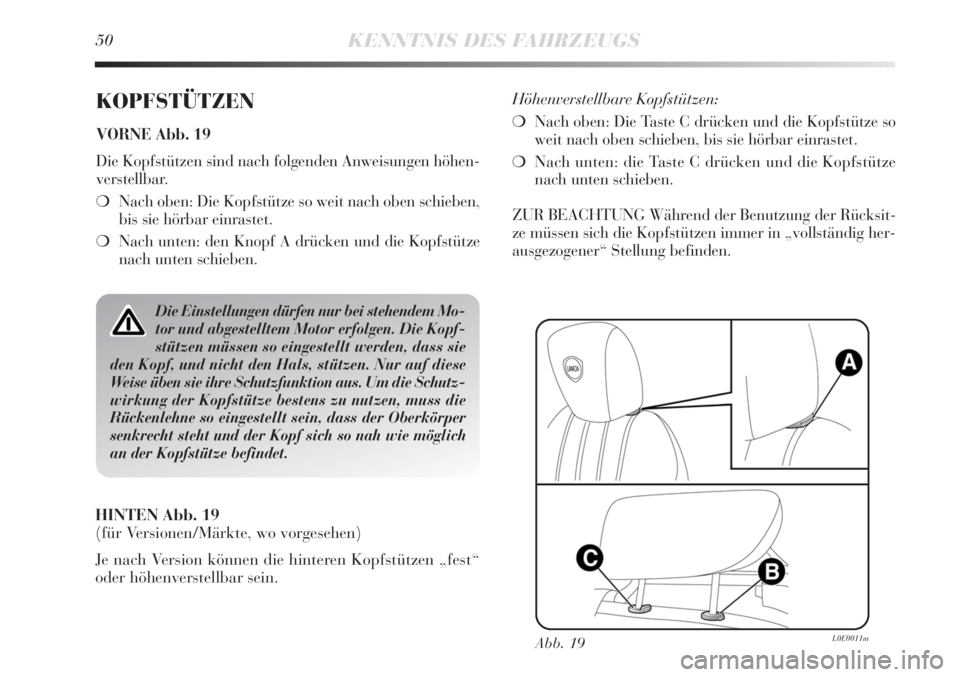

KOPFSTÜTZEN
VORNE Abb. 19
Die Kopfstützen sind nach folgenden Anweisungen höhen-
verstellbar.
❍Nach oben: Die Kopfstütze so weit nach oben schieben,
bis sie hörbar einrastet.
❍Nach unten: den Knopf A drücken und die Kopfstütze
nach unten schieben.
Abb. 19L0E0011m
Höhenverstellbare Kopfstützen:
❍Nach oben: Die Taste C drücken und die Kopfstütze so
weit nach oben schieben, bis sie hörbar einrastet.
❍Nach unten: die Taste C drücken und die Kopfstütze
nach unten schieben.
ZUR BEACHTUNG Während der Benutzung der Rücksit-
ze müssen sich die Kopfstützen immer in „vollständig her-
ausgezogener“ Stellung befinden.
Die Einstellungen dürfen nur bei stehendem Mo-
tor und abgestelltem Motor erfolgen. Die Kopf-
stützen müssen so eingestellt werden, dass sie
den Kopf, und nicht den Hals, stützen. Nur auf diese
Weise üben sie ihre Schutzfunktion aus. Um die Schutz-
wirkung der Kopfstütze bestens zu nutzen, muss die
Rückenlehne so eingestellt sein, dass der Oberkörper
senkrecht steht und der Kopf sich so nah wie möglich
an der Kopfstütze befindet.
HINTEN Abb. 19
(für Versionen/Märkte, wo vorgesehen)
Je nach Version können die hinteren Kopfstützen „fest“
oder höhenverstellbar sein.

KENNTNIS DES FAHRZEUGS51
1

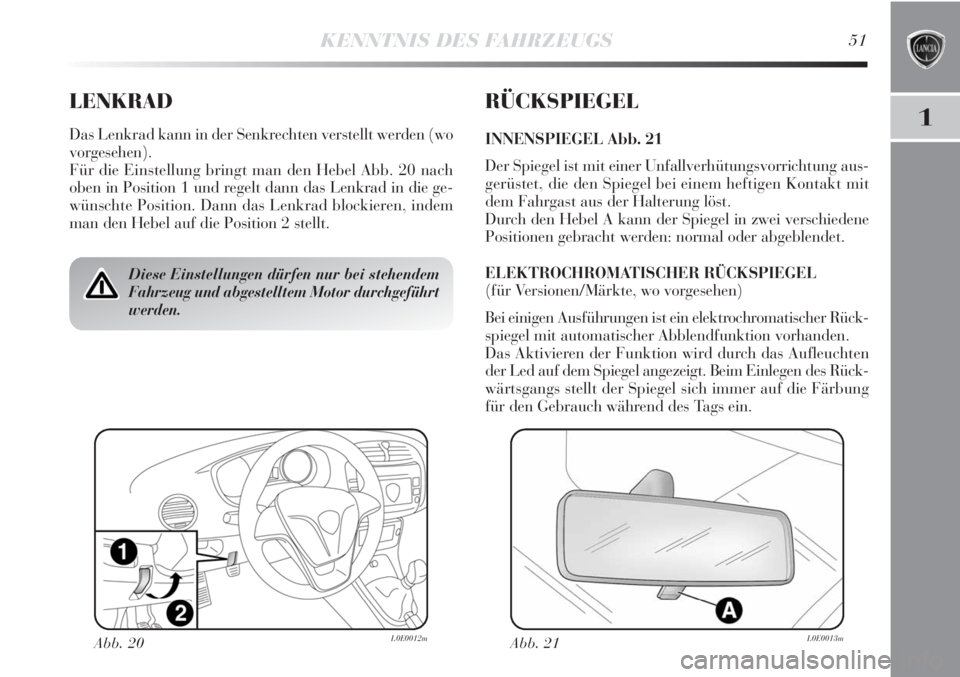

LENKRAD
Das Lenkrad kann in der Senkrechten verstellt werden (wo
vorgesehen).
Für die Einstellung bringt man den Hebel Abb. 20 nach
oben in Position 1 und regelt dann das Lenkrad in die ge-
wünschte Position. Dann das Lenkrad blockieren, indem
man den Hebel auf die Position 2 stellt.
RÜCKSPIEGEL
INNENSPIEGEL Abb. 21
Der Spiegel ist mit einer Unfallverhütungsvorrichtung aus-
gerüstet, die den Spiegel bei einem heftigen Kontakt mit
dem Fahrgast aus der Halterung löst.
Durch den Hebel A kann der Spiegel in zwei verschiedene
Positionen gebracht werden: normal oder abgeblendet.
ELEKTROCHROMATISCHER RÜCKSPIEGEL
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Ausführungen ist ein elektrochromatischer Rück-
spiegel mit automatischer Abblendfunktion vorhanden.
Das Aktivieren der Funktion wird durch das Aufleuchten
der Led auf dem Spiegel angezeigt. Beim Einlegen des Rück-
wärtsgangs stellt der Spiegel sich immer auf die Färbung
für den Gebrauch während des Tags ein.
Diese Einstellungen dürfen nur bei stehendem
Fahrzeug und abgestelltem Motor durchgeführt
werden.
Abb. 21L0E0013mAbb. 20L0E0012m

52KENNTNIS DES FAHRZEUGS

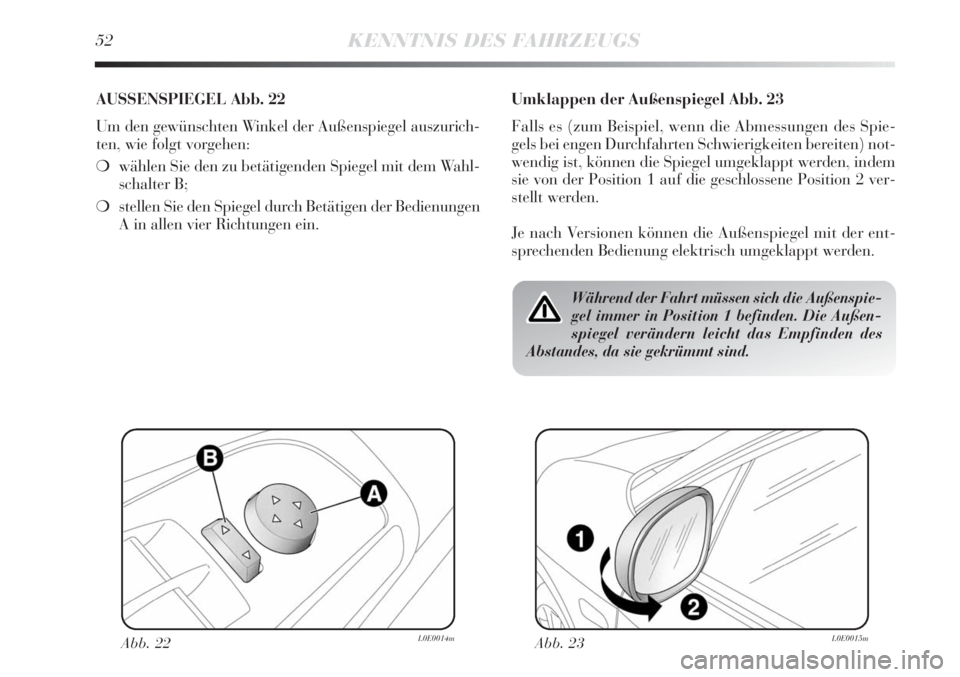

AUSSENSPIEGEL Abb. 22
Um den gewünschten Winkel der Außenspiegel auszurich-
ten, wie folgt vorgehen:
❍wählen Sie den zu betätigenden Spiegel mit dem Wahl-
schalter B;
❍stellen Sie den Spiegel durch Betätigen der Bedienungen
A in allen vier Richtungen ein.Umklappen der Außenspiegel Abb. 23
Falls es (zum Beispiel, wenn die Abmessungen des Spie-
gels bei engen Durchfahrten Schwierigkeiten bereiten) not-
wendig ist, können die Spiegel umgeklappt werden, indem
sie von der Position 1 auf die geschlossene Position 2 ver-
stellt werden.
Je nach Versionen können die Außenspiegel mit der ent-
sprechenden Bedienung elektrisch umgeklappt werden.
Abb. 22L0E0014mAbb. 23L0E0015m
Während der Fahrt müssen sich die Außenspie-
gel immer in Position 1 befinden. Die Außen-
spiegel verändern leicht das Empfinden des
Abstandes, da sie gekrümmt sind.

KENNTNIS DES FAHRZEUGS53
1

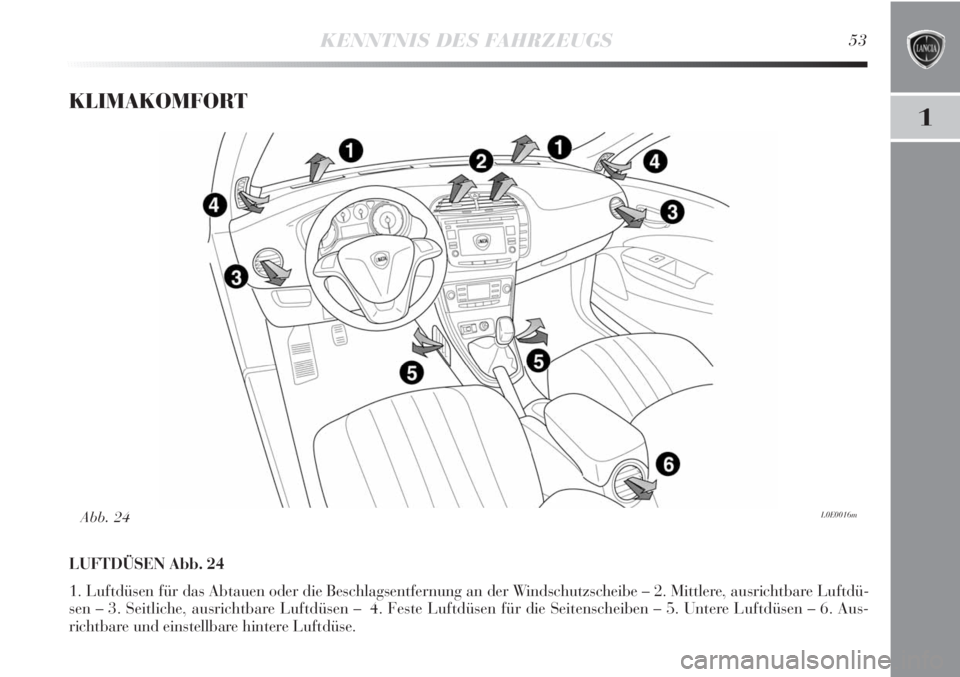

KLIMAKOMFORT
LUFTDÜSEN Abb. 24
1. Luftdüsen für das Abtauen oder die Beschlagsentfernung an der Windschutzscheibe – 2. Mittlere, ausrichtbare Luftdü-
sen – 3. Seitliche, ausrichtbare Luftdüsen – 4. Feste Luftdüsen für die Seitenscheiben – 5. Untere Luftdüsen – 6. Aus-
richtbare und einstellbare hintere Luftdüse.
L0E0016mAbb. 24

54KENNTNIS DES FAHRZEUGS

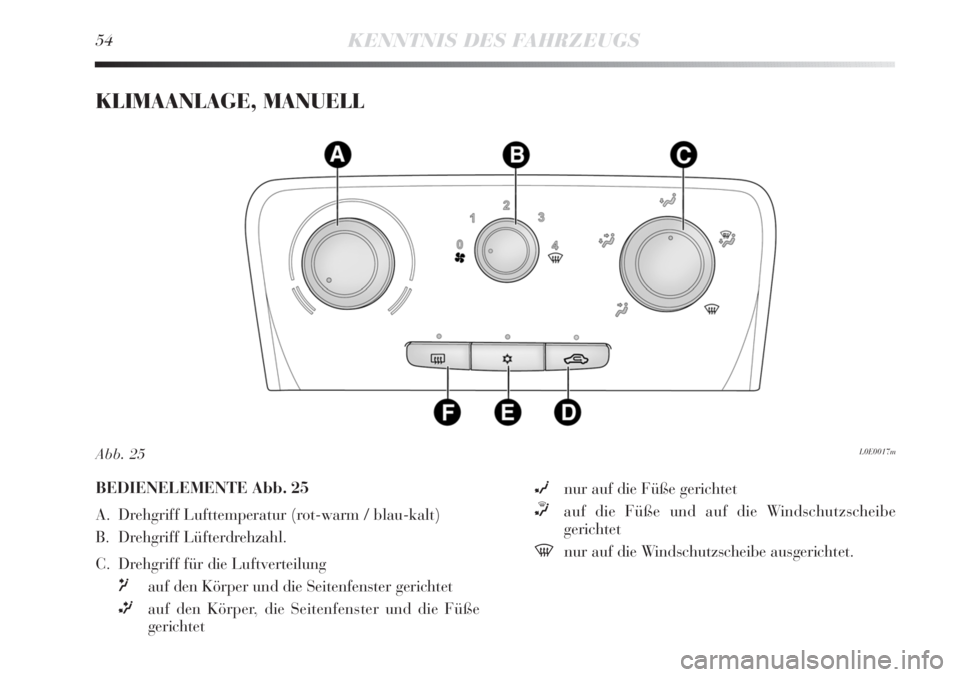

KLIMAANLAGE, MANUELL
L0E0017mAbb. 25
BEDIENELEMENTE Abb. 25
A. Drehgriff Lufttemperatur (rot-warm / blau-kalt)
B. Drehgriff Lüfterdrehzahl.
C. Drehgriff für die Luftverteilung
μauf den Körper und die Seitenfenster gerichtet
∑auf den Körper, die Seitenfenster und die Füße
gerichtet
∂nur auf die Füße gerichtet
∏auf die Füße und auf die Windschutzscheibe
gerichtet
-nur auf die Windschutzscheibe ausgerichtet.

KENNTNIS DES FAHRZEUGS55
1

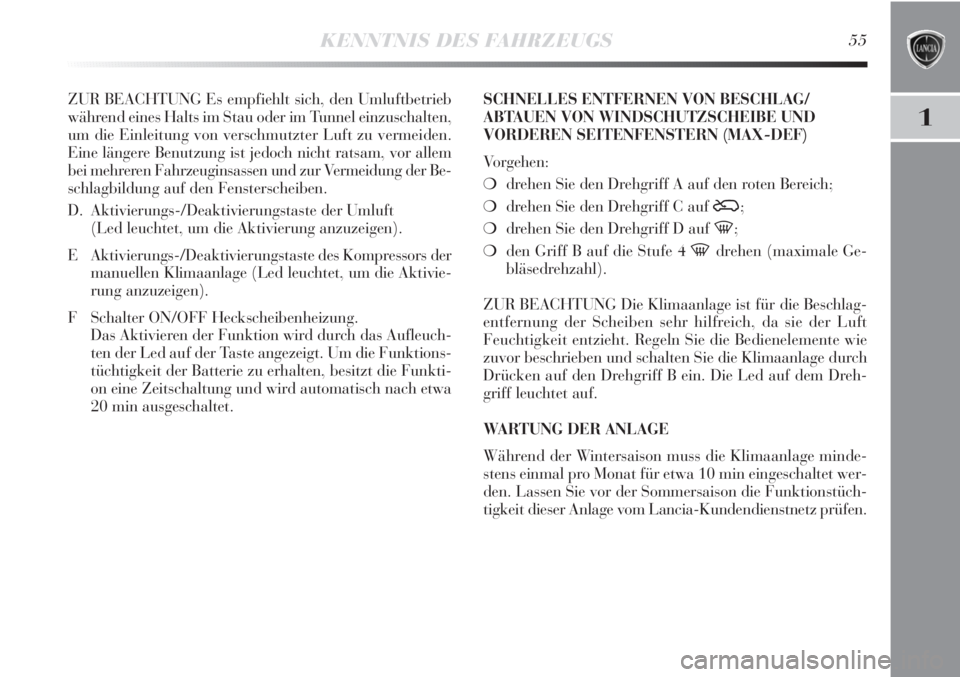

ZUR BEACHTUNG Es empfiehlt sich, den Umluftbetrieb
während eines Halts im Stau oder im Tunnel einzuschalten,
um die Einleitung von verschmutzter Luft zu vermeiden.
Eine längere Benutzung ist jedoch nicht ratsam, vor allem
bei mehreren Fahrzeuginsassen und zur Vermeidung der Be-
schlagbildung auf den Fensterscheiben.
D. Aktivierungs-/Deaktivierungstaste der Umluft
(Led leuchtet, um die Aktivierung anzuzeigen).
E Aktivierungs-/Deaktivierungstaste des Kompressors der
manuellen Klimaanlage (Led leuchtet, um die Aktivie-
rung anzuzeigen).
F Schalter ON/OFF Heckscheibenheizung.
Das Aktivieren der Funktion wird durch das Aufleuch-
ten der Led auf der Taste angezeigt. Um die Funktions-
tüchtigkeit der Batterie zu erhalten, besitzt die Funkti-
on eine Zeitschaltung und wird automatisch nach etwa
20 min ausgeschaltet.SCHNELLES ENTFERNEN VON BESCHLAG/
ABTAUEN VON WINDSCHUTZSCHEIBE UND
VORDEREN SEITENFENSTERN (MAX-DEF)
Vorgehen:
❍drehen Sie den Drehgriff A auf den roten Bereich;
❍drehen Sie den Drehgriff C auf
Ú;
❍drehen Sie den Drehgriff D auf
-;
❍den Griff B auf die Stufe 4
-drehen (maximale Ge-
bläsedrehzahl).
ZUR BEACHTUNG Die Klimaanlage ist für die Beschlag-
entfernung der Scheiben sehr hilfreich, da sie der Luft
Feuchtigkeit entzieht. Regeln Sie die Bedienelemente wie
zuvor beschrieben und schalten Sie die Klimaanlage durch
Drücken auf den Drehgriff B ein. Die Led auf dem Dreh-
griff leuchtet auf.
WARTUNG DER ANLAGE
Während der Wintersaison muss die Klimaanlage minde-
stens einmal pro Monat für etwa 10 min eingeschaltet wer-
den. Lassen Sie vor der Sommersaison die Funktionstüch-
tigkeit dieser Anlage vom Lancia-Kundendienstnetz prüfen.
