Page 209 of 290
208IM NOTFALL

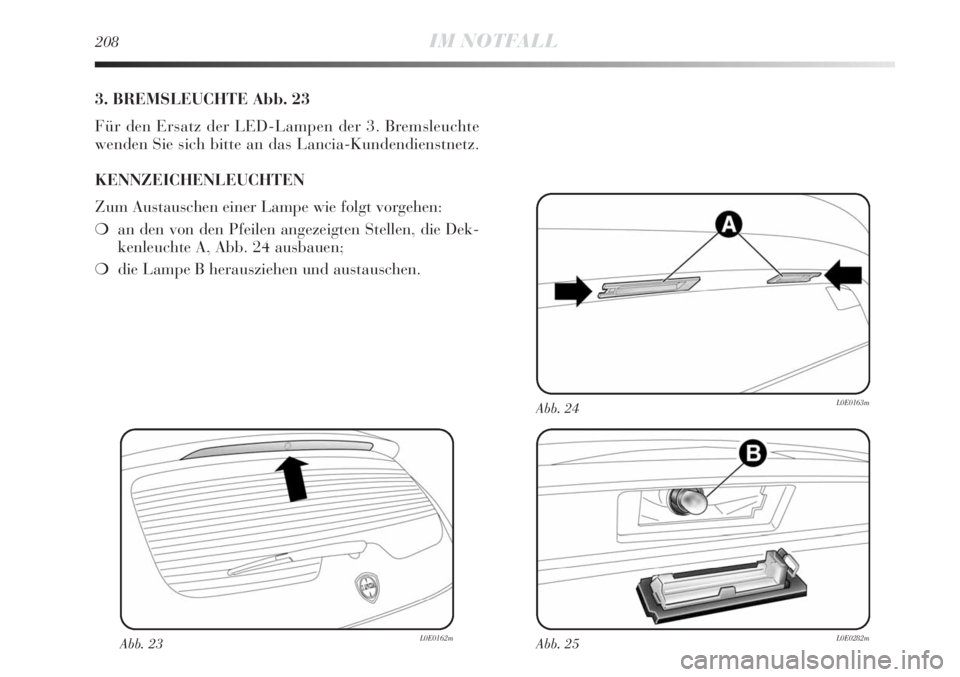

3. BREMSLEUCHTE Abb. 23
Für den Ersatz der LED-Lampen der 3. Bremsleuchte
wenden Sie sich bitte an das Lancia-Kundendienstnetz.
KENNZEICHENLEUCHTEN
Zum Austauschen einer Lampe wie folgt vorgehen:
❍an den von den Pfeilen angezeigten Stellen, die Dek-
kenleuchte A, Abb. 24 ausbauen;
❍die Lampe B herausziehen und austauschen.
Abb. 23L0E0162mAbb. 25L0E0282m
Abb. 24L0E0163m
Page 210 of 290
IM NOTFALL209
4
Abb. 27L0E0166m
Abb. 26L0E0165m

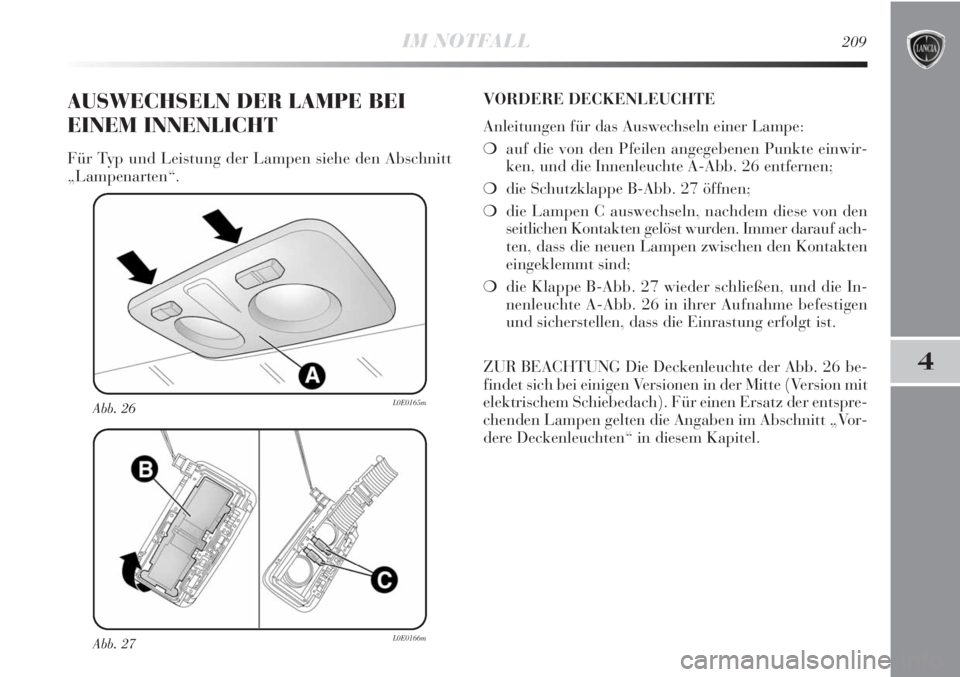

AUSWECHSELN DER LAMPE BEI
EINEM INNENLICHT
Für Typ und Leistung der Lampen siehe den Abschnitt
„Lampenarten“.VORDERE DECKENLEUCHTE
Anleitungen für das Auswechseln einer Lampe:
❍auf die von den Pfeilen angegebenen Punkte einwir-
ken, und die Innenleuchte A-Abb. 26 entfernen;
❍die Schutzklappe B-Abb. 27 öffnen;
❍die Lampen C auswechseln, nachdem diese von den
seitlichen Kontakten gelöst wurden. Immer darauf ach-
ten, dass die neuen Lampen zwischen den Kontakten
eingeklemmt sind;
❍die Klappe B-Abb. 27 wieder schließen, und die In-
nenleuchte A-Abb. 26 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung erfolgt ist.
ZUR BEACHTUNG Die Deckenleuchte der Abb. 26 be-
findet sich bei einigen Versionen in der Mitte (Version mit
elektrischem Schiebedach). Für einen Ersatz der entspre-
chenden Lampen gelten die Angaben im Abschnitt „Vor-
dere Deckenleuchten“ in diesem Kapitel.
Page 211 of 290
210IM NOTFALL
Abb. 28L0E0167mAbb. 30L0E0169m
Abb. 29L0E0168m

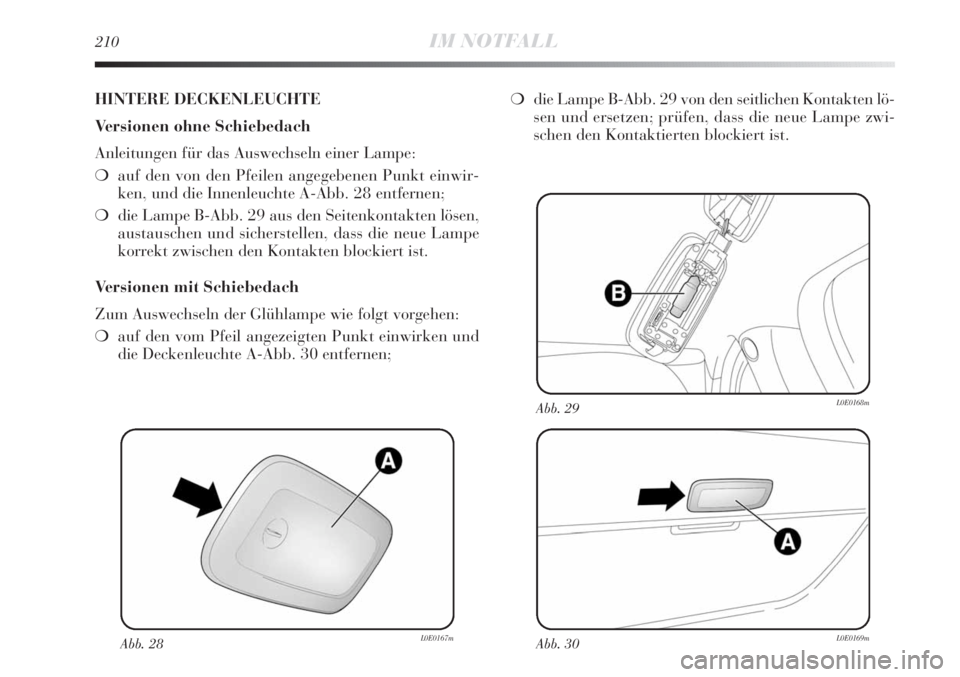

HINTERE DECKENLEUCHTE
Versionen ohne Schiebedach
Anleitungen für das Auswechseln einer Lampe:
❍auf den von den Pfeilen angegebenen Punkt einwir-
ken, und die Innenleuchte A-Abb. 28 entfernen;
❍die Lampe B-Abb. 29 aus den Seitenkontakten lösen,
austauschen und sicherstellen, dass die neue Lampe
korrekt zwischen den Kontakten blockiert ist.
Versionen mit Schiebedach
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍auf den vom Pfeil angezeigten Punkt einwirken und
die Deckenleuchte A-Abb. 30 entfernen;❍die Lampe B-Abb. 29 von den seitlichen Kontakten lö-
sen und ersetzen; prüfen, dass die neue Lampe zwi-
schen den Kontaktierten blockiert ist.
Page 212 of 290
IM NOTFALL211
4
Abb. 32L0E0171mAbb. 33L0E0172m

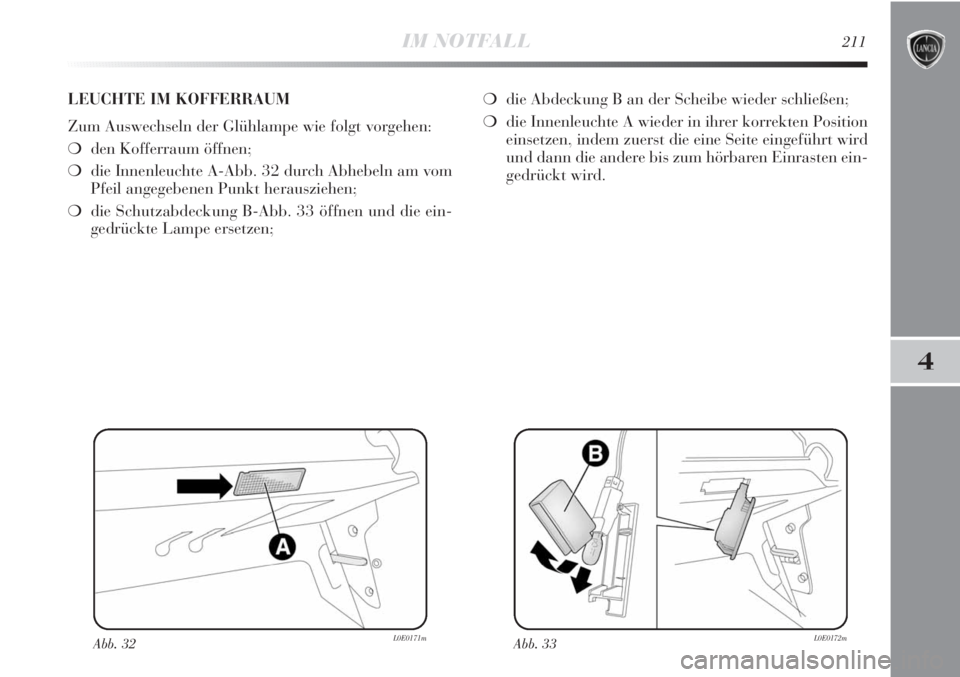

LEUCHTE IM KOFFERRAUM
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍den Kofferraum öffnen;
❍die Innenleuchte A-Abb. 32 durch Abhebeln am vom
Pfeil angegebenen Punkt herausziehen;
❍die Schutzabdeckung B-Abb. 33 öffnen und die ein-
gedrückte Lampe ersetzen;❍die Abdeckung B an der Scheibe wieder schließen;
❍die Innenleuchte A wieder in ihrer korrekten Position
einsetzen, indem zuerst die eine Seite eingeführt wird
und dann die andere bis zum hörbaren Einrasten ein-
gedrückt wird.
Page 213 of 290
212IM NOTFALL
Abb. 34L0E0173mAbb. 36L0E0175m
Abb. 35L0E0174m

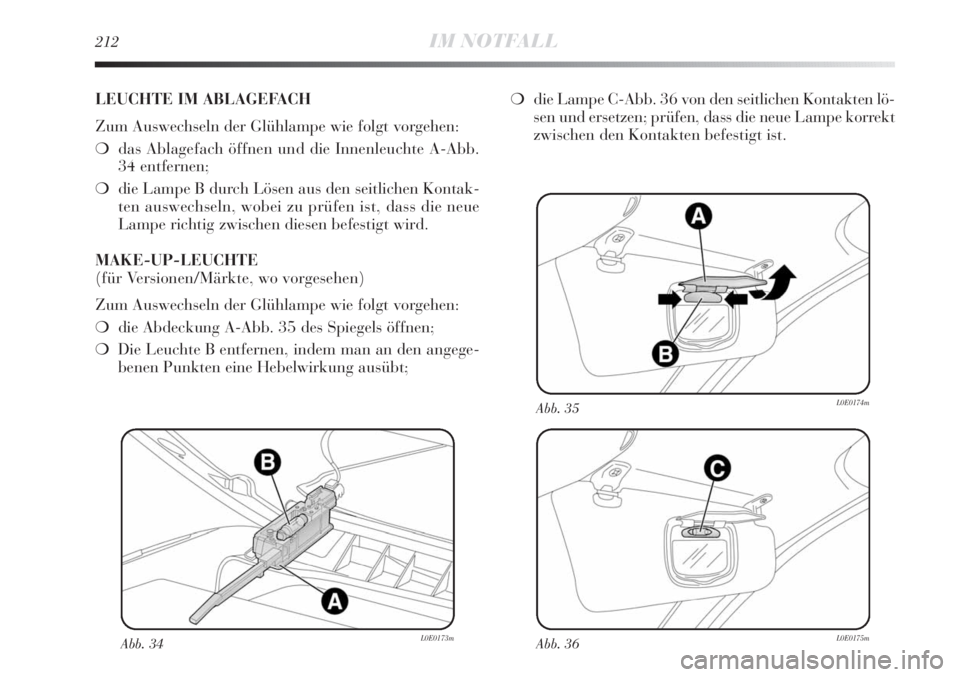

LEUCHTE IM ABLAGEFACH
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍das Ablagefach öffnen und die Innenleuchte A-Abb.
34 entfernen;
❍die Lampe B durch Lösen aus den seitlichen Kontak-
ten auswechseln, wobei zu prüfen ist, dass die neue
Lampe richtig zwischen diesen befestigt wird.
MAKE-UP-LEUCHTE
(für Versionen/Märkte, wo vorgesehen)
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❍die Abdeckung A-Abb. 35 des Spiegels öffnen;
❍Die Leuchte B entfernen, indem man an den angege-
benen Punkten eine Hebelwirkung ausübt;❍die Lampe C-Abb. 36 von den seitlichen Kontakten lö-
sen und ersetzen; prüfen, dass die neue Lampe korrekt
zwischen den Kontakten befestigt ist.
Page 214 of 290

IM NOTFALL213
4
AUSWECHSELN VON SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schalt-
kreise, das bei Defekten oder unsachgemäßen Eingriffen an
einem Schaltkreis durchbrennt. Wenn eine Vorrichtung nicht
funktioniert, muss die Funktionstüchtigkeit der entspre-
chenden Sicherung geprüft werden: das Leiterelement A-
Abb. 37 darf nicht unterbrochen sein. andernfalls muss die
durchgebrannte Sicherung durch eine andere mit dem glei-
chen Amperewert (gleiche Farbe) ausgewechselt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Um eine Sicherung zu ersetzen benutzt man die Pinzette D-
Abb. 37, die am Verteiler am Armaturenbrett verankert ist.
Für die Erkennung der Sicherung, in der Tabelle auf den
nächsten Seiten nachsehen.
Abb. 37L0E0085m
Sollte eine Sicherung wieder durchbrennen,
wenden Sie sich bitte an das Lancia Kun-
dendienstnetz.
Ersetzen Sie niemals eine durchgebrannte Si-
cherung durch einen Metalldraht oder durch
anderes Material.
Ersetzen Sie nie eine Sicherung durch eine
Sicherung mit höheren Ampere-Wert;
BRANDGEFAHR.
Wenn eine Hauptsicherung (MEGA-FUSE,
MIDI-FUSE, MAXI-FUSE) durchbrennt,
wenden Sie sich bitte an das Lancia Kun-
dendienstnetz.
Bevor Sie eine Sicherung ersetzen müssen Sie
kontrollieren, dass der Zündschlüssel abge-
zogen wurde und dass alle Abnehmer aus-
geschaltet wurden.
Wenn eine Hauptsicherung der Sicherheits-
systeme (Airbag-System, Bremssystem), der
Triebwerkssysteme (Motor, Getriebe) oder des
Lenksystems durchbrennt, wenden Sie sich bitte an
das Lancia Kundendienstnetz.
Page 215 of 290
214IM NOTFALL
Abb. 38L0E0209m

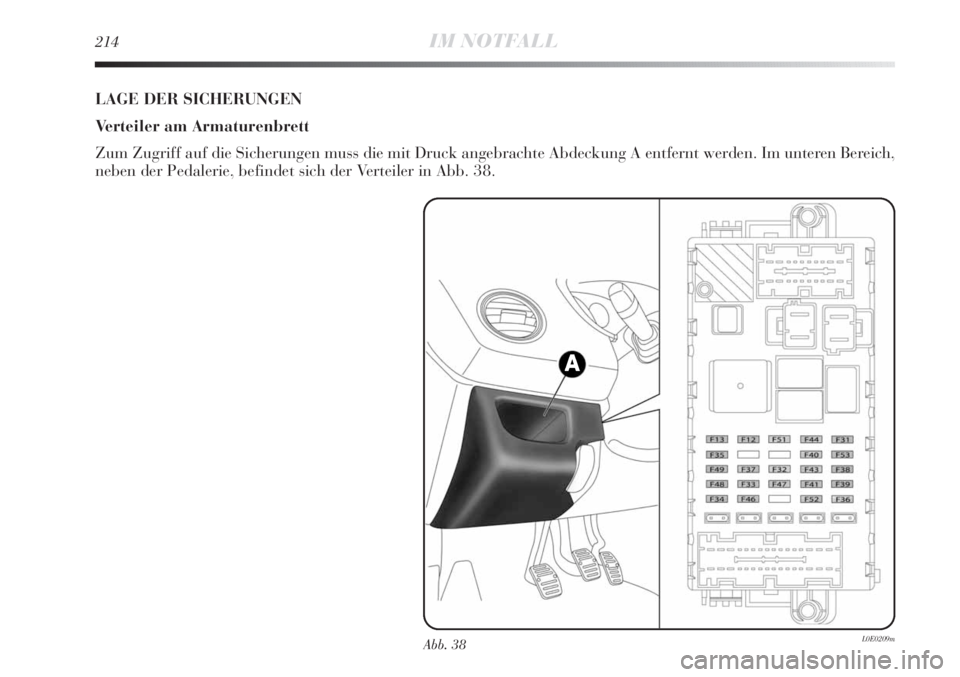

LAGE DER SICHERUNGEN
Verteiler am Armaturenbrett
Zum Zugriff auf die Sicherungen muss die mit Druck angebrachte Abdeckung A entfernt werden. Im unteren Bereich,
neben der Pedalerie, befindet sich der Verteiler in Abb. 38.
Page 216 of 290
IM NOTFALL215
4

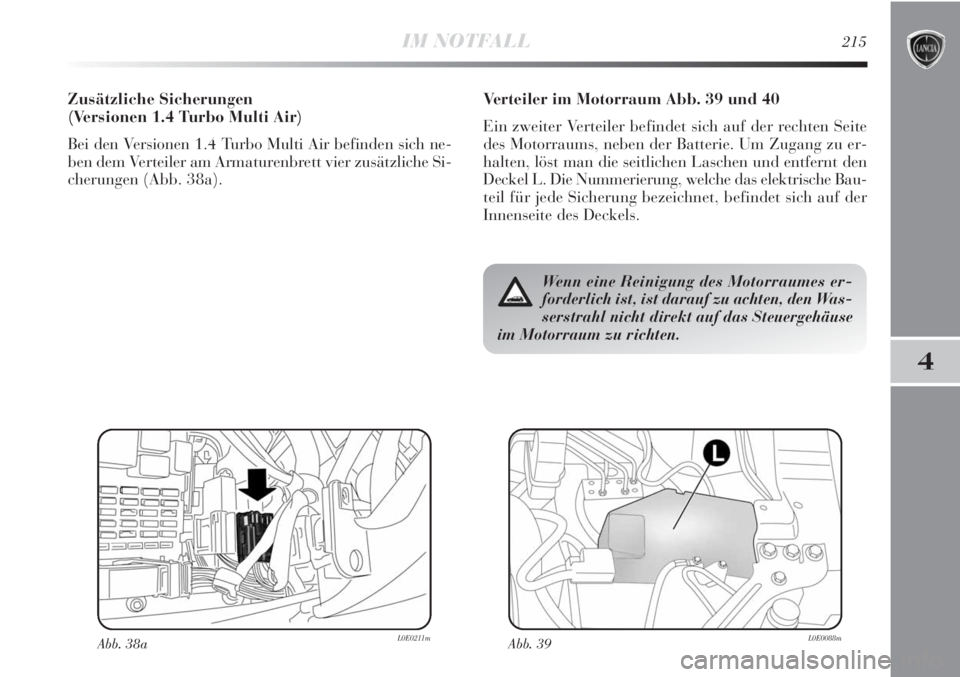

Verteiler im Motorraum Abb. 39 und 40
Ein zweiter Verteiler befindet sich auf der rechten Seite
des Motorraums, neben der Batterie. Um Zugang zu er-
halten, löst man die seitlichen Laschen und entfernt den
Deckel L. Die Nummerierung, welche das elektrische Bau-
teil für jede Sicherung bezeichnet, befindet sich auf der
Innenseite des Deckels.
Abb. 39L0E0088mAbb. 38aL0E0211m
Wenn eine Reinigung des Motorraumes er-
forderlich ist, ist darauf zu achten, den Was-
serstrahl nicht direkt auf das Steuergehäuse
im Motorraum zu richten.
Zusätzliche Sicherungen
(Versionen 1.4 Turbo Multi Air)
Bei den Versionen 1.4 Turbo Multi Air befinden sich ne-
ben dem Verteiler am Armaturenbrett vier zusätzliche Si-
cherungen (Abb. 38a).
