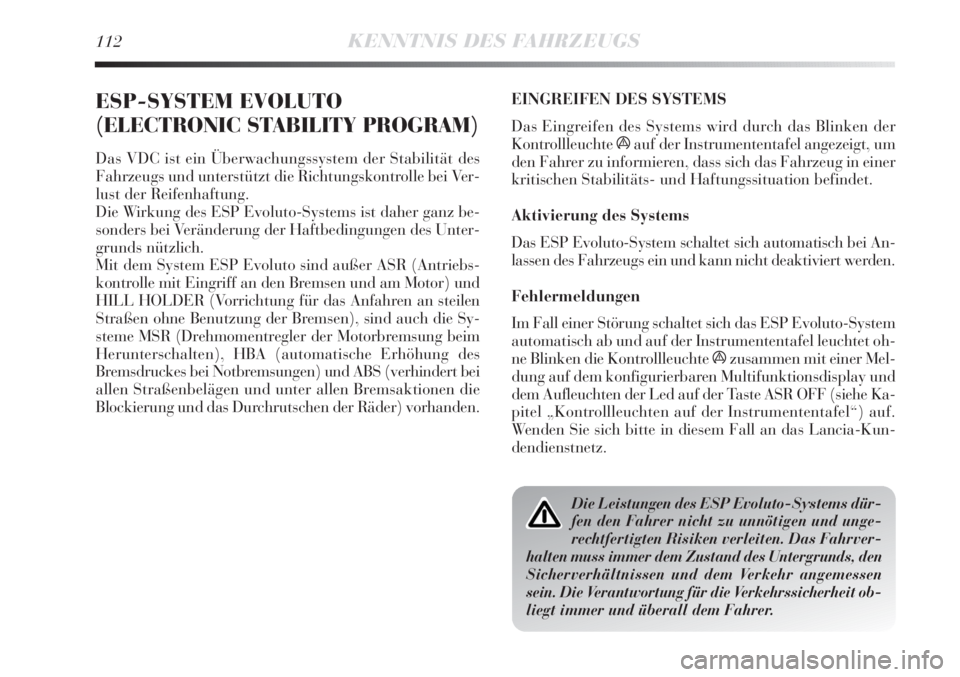

112KENNTNIS DES FAHRZEUGS
ESP-SYSTEM EVOLUTO
(ELECTRONIC STABILITY PROGRAM)
Das VDC ist ein Überwachungssystem der Stabilität des
Fahrzeugs und unterstützt die Richtungskontrolle bei Ver-
lust der Reifenhaftung.
Die Wirkung des ESP Evoluto-Systems ist daher ganz be-
sonders bei Veränderung der Haftbedingungen des Unter-
grunds nützlich.
Mit dem System ESP Evoluto sind außer ASR (Antriebs-
kontrolle mit Eingriff an den Bremsen und am Motor) und
HILL HOLDER (Vorrichtung für das Anfahren an steilen
Straßen ohne Benutzung der Bremsen), sind auch die Sy-
steme MSR (Drehmomentregler der Motorbremsung beim
Herunterschalten), HBA (automatische Erhöhung des
Bremsdruckes bei Notbremsungen) und ABS (verhindert bei
allen Straßenbelägen und unter allen Bremsaktionen die
Blockierung und das Durchrutschen der Räder) vorhanden. EINGREIFEN DES SYSTEMS
Das Eingreifen des Systems wird durch das Blinken der
Kontrollleuchte áauf der Instrumententafel angezeigt, um
den Fahrer zu informieren, dass sich das Fahrzeug in einer
kritischen Stabilitäts- und Haftungssituation befindet.
Aktivierung des Systems
Das ESP Evoluto-System schaltet sich automatisch bei An-
lassen des Fahrzeugs ein und kann nicht deaktiviert werden.
Fehlermeldungen
Im Fall einer Störung schaltet sich das ESP Evoluto-System
automatisch ab und auf der Instrumententafel leuchtet oh-
ne Blinken die Kontrollleuchte
ázusammen mit einer Mel-
dung auf dem konfigurierbaren Multifunktionsdisplay und
dem Aufleuchten der Led auf der Taste ASR OFF (siehe Ka-
pitel „Kontrollleuchten auf der Instrumententafel“) auf.
Wenden Sie sich bitte in diesem Fall an das Lancia-Kun-
dendienstnetz.
Die Leistungen des ESP Evoluto-Systems dür-
fen den Fahrer nicht zu unnötigen und unge-
rechtfertigten Risiken verleiten. Das Fahrver-
halten muss immer dem Zustand des Untergrunds, den
Sicherverhältnissen und dem Verkehr angemessen
sein. Die Verantwortung für die Verkehrssicherheit ob-
liegt immer und überall dem Fahrer.

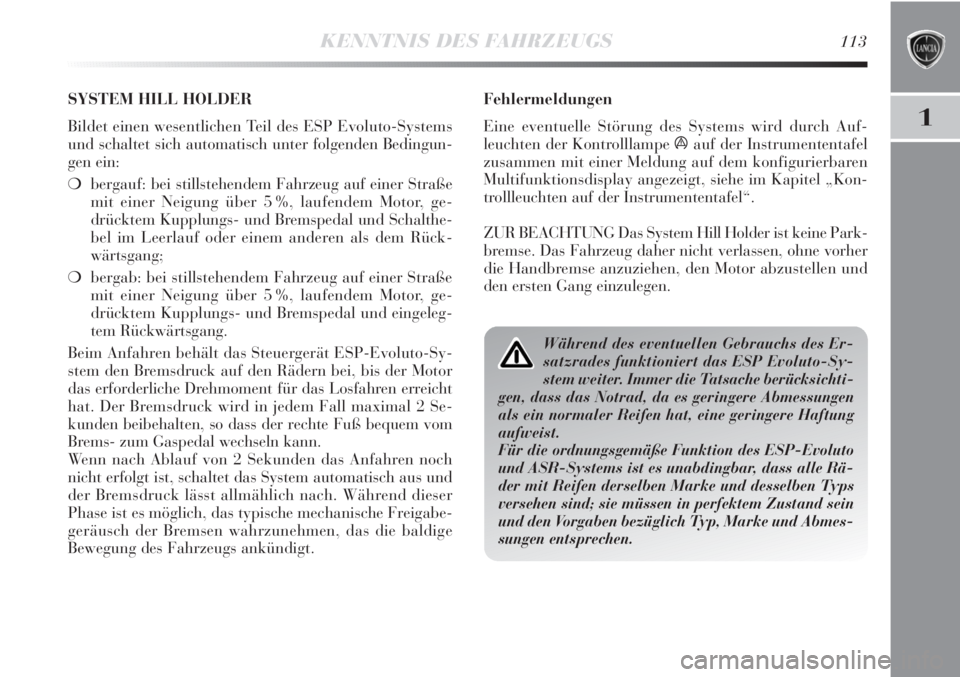

KENNTNIS DES FAHRZEUGS113
1
Fehlermeldungen
Eine eventuelle Störung des Systems wird durch Auf-
leuchten der Kontrolllampe
áauf der Instrumententafel
zusammen mit einer Meldung auf dem konfigurierbaren
Multifunktionsdisplay angezeigt, siehe im Kapitel „Kon-
trollleuchten auf der Instrumententafel“.
ZUR BEACHTUNG Das System Hill Holder ist keine Park-
bremse. Das Fahrzeug daher nicht verlassen, ohne vorher
die Handbremse anzuziehen, den Motor abzustellen und
den ersten Gang einzulegen.
Während des eventuellen Gebrauchs des Er-
satzrades funktioniert das ESP Evoluto-Sy-
stem weiter. Immer die Tatsache berücksichti-
gen, dass das Notrad, da es geringere Abmessungen
als ein normaler Reifen hat, eine geringere Haftung
aufweist.
Für die ordnungsgemäße Funktion des ESP-Evoluto
und ASR-Systems ist es unabdingbar, dass alle Rä-
der mit Reifen derselben Marke und desselben Typs
versehen sind; sie müssen in perfektem Zustand sein
und den Vorgaben bezüglich Typ, Marke und Abmes-
sungen entsprechen.
SYSTEM HILL HOLDER
Bildet einen wesentlichen Teil des ESP Evoluto-Systems
und schaltet sich automatisch unter folgenden Bedingun-
gen ein:
❍bergauf: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor, ge-
drücktem Kupplungs- und Bremspedal und Schalthe-
bel im Leerlauf oder einem anderen als dem Rück-
wärtsgang;
❍bergab: bei stillstehendem Fahrzeug auf einer Straße
mit einer Neigung über 5 %, laufendem Motor, ge-
drücktem Kupplungs- und Bremspedal und eingeleg-
tem Rückwärtsgang.
Beim Anfahren behält das Steuergerät ESP-Evoluto-Sy-
stem den Bremsdruck auf den Rädern bei, bis der Motor
das erforderliche Drehmoment für das Losfahren erreicht
hat. Der Bremsdruck wird in jedem Fall maximal 2 Se-
kunden beibehalten, so dass der rechte Fuß bequem vom
Brems- zum Gaspedal wechseln kann.
Wenn nach Ablauf von 2 Sekunden das Anfahren noch
nicht erfolgt ist, schaltet das System automatisch aus und
der Bremsdruck lässt allmählich nach. Während dieser
Phase ist es möglich, das typische mechanische Freigabe-
geräusch der Bremsen wahrzunehmen, das die baldige
Bewegung des Fahrzeugs ankündigt.

114KENNTNIS DES FAHRZEUGS
ASR-SYSTEM (Antislip Regulation)
Es ist ein wesentliches Teil des ESP-Systems und wird auch
bei einem Stillstand oder einem Rutschen von einem oder
beiden Antriebsrädern ausgelöst, was dem Fahrer bei der
Kontrolle des Fahrzeugs hilft. Der Eingriff der ASR-Funk-
tion ist unter den folgenden Bedingungen besonders vor-
teilhaft:
❍Rutschen des inneren Rades in der Kurve auf Grund dy-
namischer Lastveränderungen oder zu starker Be-
schleunigung;
❍zu starke an die Räder abgegebene Antriebskraft, auch
im Verhältnis zum Straßenzustand;
❍bei Beschleunigung auf rutschigem Untergrund, Schnee
oder Eis;
❍bei Verlust der Haftung auf nassem Untergrund (Aqua-
planing).
MSR-System (Motor-Schleppmoment-Regelung)
Dieses System ist fester Bestandteil des ASR-Systems,
schreitet bei plötzlichem Herunterschalten der Gänge ein
und verleiht dem Motor ein neues Drehmoment. So wird
vermieden, dass die Antriebsräder zu stark angetrieben wer-
den, was – ganz besonders bei schlechten Haftbedingun-
gen – ein Schleudern des Fahrzeugs verursachen könnte.Ein-/Ausschalten des ASR-systems Abb. 73
Das ASR schaltet sich automatisch beim Anlassen des Mo-
tors ein. Während der Fahrt kann das ASR-System aus- und
eingeschaltet werden, indem man die Taste ASR OFF drückt.
Der Eingriff des Systems wird durch die Anzeige einer Mit-
teilung auf dem konfigurierbaren Multifunktionsdisplay
angezeigt.
Das Deaktivieren des Systems wird durch das Aufleuch-
ten der Led auf der Taste ASR OFF und die Anzeige einer
Meldung auf dem dem konfigurierbaren Multifunktions-
display angezeigt. Beim Deaktivieren des ASR während der
Fahrt wird dieses beim nächsten Anlassen automatisch vom
System wieder aktiviert.
Bei der Fahrt auf verschneitem Untergrund mit montierten
Schneeketten kann es nützlich sein, die ASR-Funktion aus-
zuschalten. Unter diesen Bedingungen erzielt der Schlupf der
Antriebsräder in der Startphase eine stärkere Traktion.

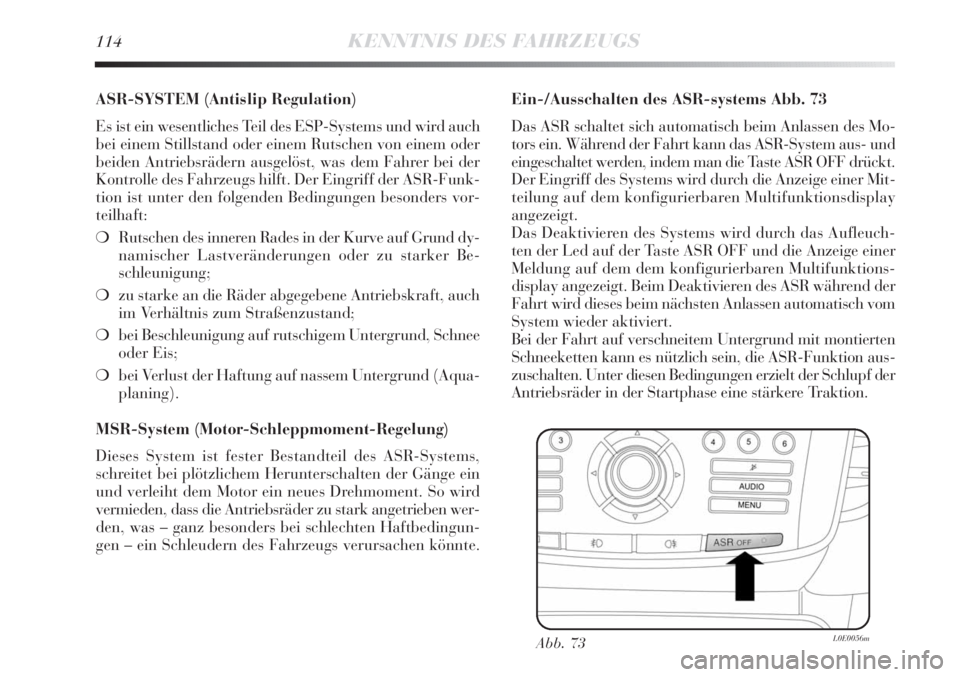

Abb. 73L0E0056m

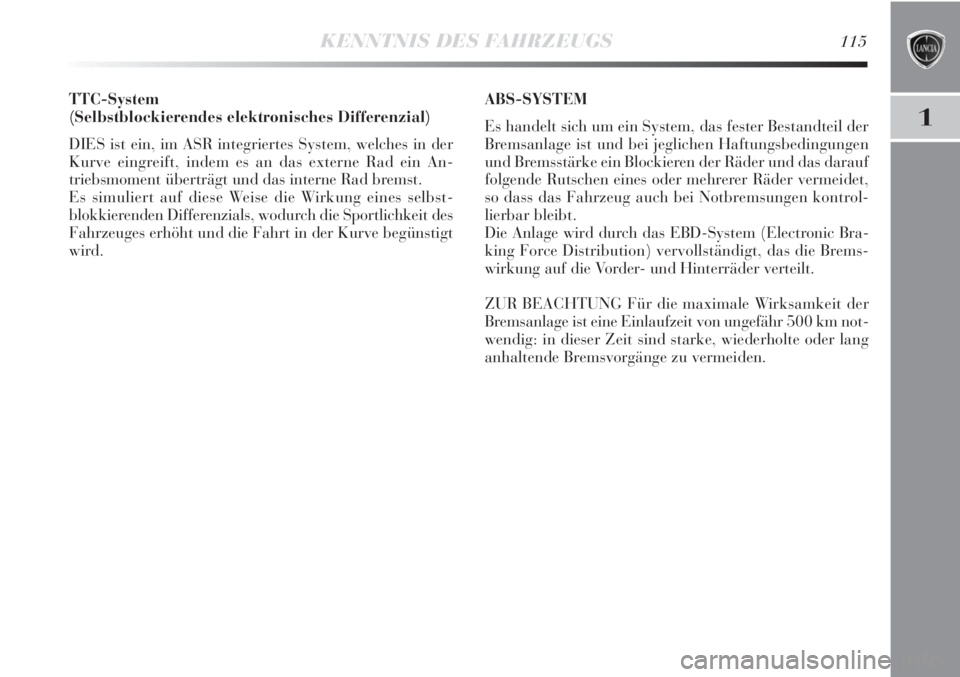

KENNTNIS DES FAHRZEUGS115
1
TTC-System
(Selbstblockierendes elektronisches Differenzial)
DIES ist ein, im ASR integriertes System, welches in der
Kurve eingreift, indem es an das externe Rad ein An-
triebsmoment überträgt und das interne Rad bremst.
Es simuliert auf diese Weise die Wirkung eines selbst-
blokkierenden Differenzials, wodurch die Sportlichkeit des
Fahrzeuges erhöht und die Fahrt in der Kurve begünstigt
wird.ABS-SYSTEM
Es handelt sich um ein System, das fester Bestandteil der
Bremsanlage ist und bei jeglichen Haftungsbedingungen
und Bremsstärke ein Blockieren der Räder und das darauf
folgende Rutschen eines oder mehrerer Räder vermeidet,
so dass das Fahrzeug auch bei Notbremsungen kontrol-
lierbar bleibt.
Die Anlage wird durch das EBD-System (Electronic Bra-
king Force Distribution) vervollständigt, das die Brems-
wirkung auf die Vorder- und Hinterräder verteilt.
ZUR BEACHTUNG Für die maximale Wirksamkeit der
Bremsanlage ist eine Einlaufzeit von ungefähr 500 km not-
wendig: in dieser Zeit sind starke, wiederholte oder lang
anhaltende Bremsvorgänge zu vermeiden.

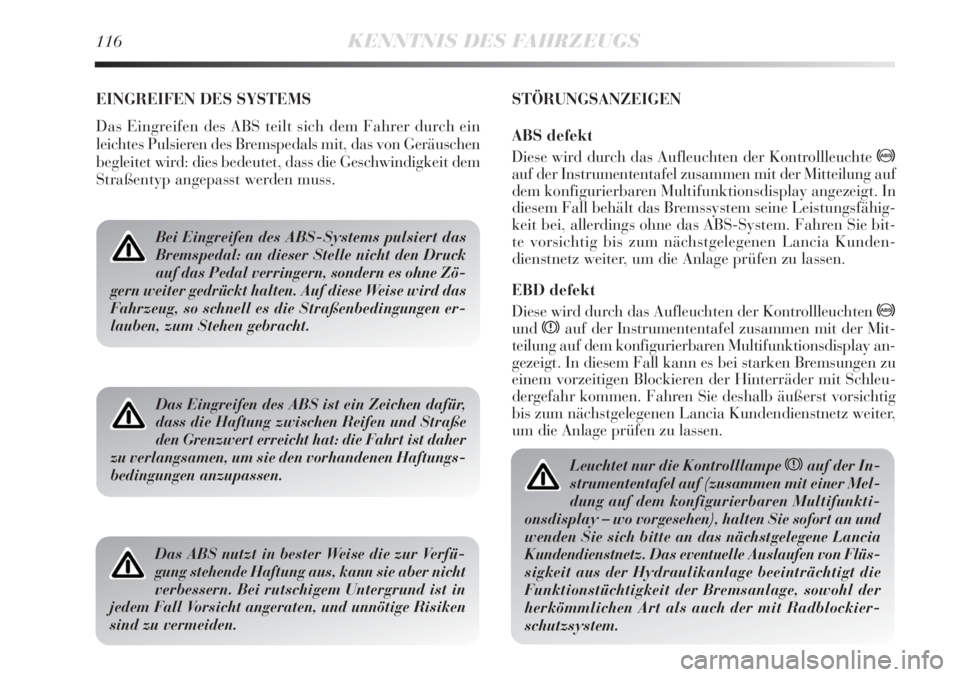

116KENNTNIS DES FAHRZEUGS
EINGREIFEN DES SYSTEMS
Das Eingreifen des ABS teilt sich dem Fahrer durch ein
leichtes Pulsieren des Bremspedals mit, das von Geräuschen
begleitet wird: dies bedeutet, dass die Geschwindigkeit dem
Straßentyp angepasst werden muss.STÖRUNGSANZEIGEN
ABS defekt
Diese wird durch das Aufleuchten der Kontrollleuchte
>
auf der Instrumententafel zusammen mit der Mitteilung auf
dem konfigurierbaren Multifunktionsdisplay angezeigt. In
diesem Fall behält das Bremssystem seine Leistungsfähig-
keit bei, allerdings ohne das ABS-System. Fahren Sie bit-
te vorsichtig bis zum nächstgelegenen Lancia Kunden-
dienstnetz weiter, um die Anlage prüfen zu lassen.
EBD defekt
Diese wird durch das Aufleuchten der Kontrollleuchten
>
undxauf der Instrumententafel zusammen mit der Mit-
teilung auf dem konfigurierbaren Multifunktionsdisplay an-
gezeigt. In diesem Fall kann es bei starken Bremsungen zu
einem vorzeitigen Blockieren der Hinterräder mit Schleu-
dergefahr kommen. Fahren Sie deshalb äußerst vorsichtig
bis zum nächstgelegenen Lancia Kundendienstnetz weiter,
um die Anlage prüfen zu lassen.
Bei Eingreifen des ABS-Systems pulsiert das
Bremspedal: an dieser Stelle nicht den Druck
auf das Pedal verringern, sondern es ohne Zö-
gern weiter gedrückt halten. Auf diese Weise wird das
Fahrzeug, so schnell es die Straßenbedingungen er-
lauben, zum Stehen gebracht.
Das Eingreifen des ABS ist ein Zeichen dafür,
dass die Haftung zwischen Reifen und Straße
den Grenzwert erreicht hat: die Fahrt ist daher
zu verlangsamen, um sie den vorhandenen Haftungs-
bedingungen anzupassen.
Das ABS nutzt in bester Weise die zur Verfü-
gung stehende Haftung aus, kann sie aber nicht
verbessern. Bei rutschigem Untergrund ist in
jedem Fall Vorsicht angeraten, und unnötige Risiken
sind zu vermeiden.
Leuchtet nur die Kontrolllampe xauf der In-
strumententafel auf (zusammen mit einer Mel-
dung auf dem konfigurierbaren Multifunkti-
onsdisplay – wo vorgesehen), halten Sie sofort an und
wenden Sie sich bitte an das nächstgelegene Lancia
Kundendienstnetz. Das eventuelle Auslaufen von Flüs-
sigkeit aus der Hydraulikanlage beeinträchtigt die
Funktionstüchtigkeit der Bremsanlage, sowohl der
herkömmlichen Art als auch der mit Radblockier-
schutzsystem.

KENNTNIS DES FAHRZEUGS117
1
SYSTEM START&STOP
(für Versionen/Märkte, wo vorgesehen)
Das System Start&Stop stellt automatisch den Motor im-
mer dann ab, wenn das Fahrzeug steht und lässt ihn wie-
der an, wenn der Fahrer die Fahrt fortsetzen möchte. Dies
verbessert die Fahrzeugleistung durch eine Verringerung
des Kraftstoffverbrauchs, der Emissionen, sowie der Lärm-
belastung.
Das System wird bei jedem Anlassen des Motors aktiviert.
BETRIEBSWEISEN
Motor-Abschalt-Betrieb
Bei stehendem Fahrzeug stoppt der Motor, wenn das Ge-
triebe in den Leerlauf geschaltet und das Kupplungspedal
losgelassen werden.
ZUR BEACHTUNG Das automatische Abstellen des Mo-
tors wird nur zugelassen, nachdem eine Geschwindigkeit
von etwa 10 km/h überschritten wurde, um beim Fahren
mit Schrittgeschwindigkeit ein wiederholtes Abstellen des
Motors zu verhindern.
Das Abstellen des Motors wird durch die Anzeige des Sym-

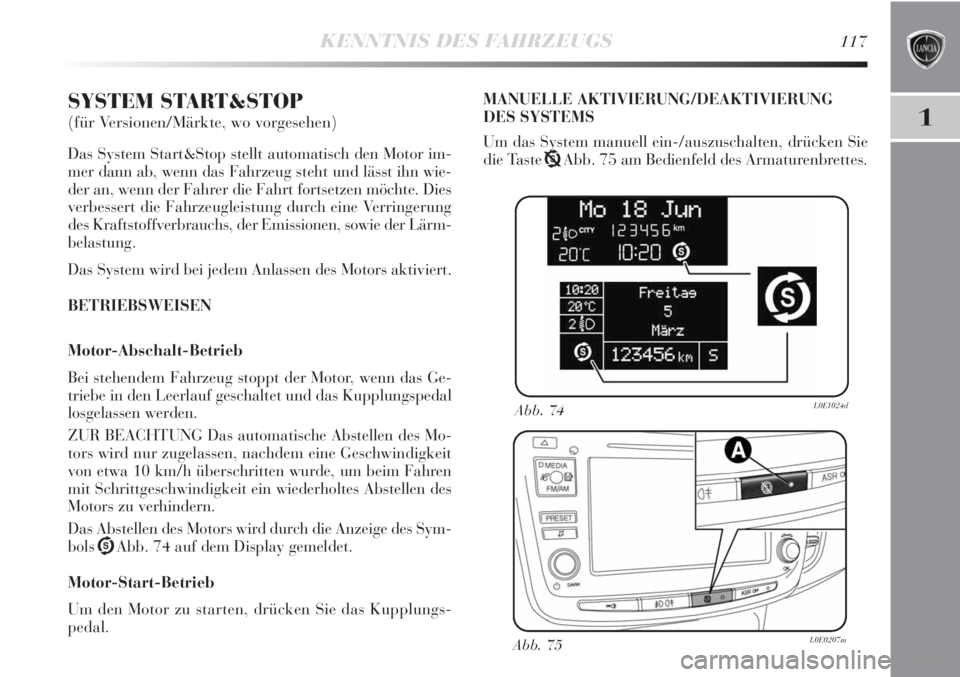

bolsUAbb. 74 auf dem Display gemeldet.
Motor-Start-Betrieb
Um den Motor zu starten, drücken Sie das Kupplungs-
pedal.MANUELLE AKTIVIERUNG/DEAKTIVIERUNG
DES SYSTEMS
Um das System manuell ein-/auszuschalten, drücken Sie
die Taste TAbb. 75 am Bedienfeld des Armaturenbrettes.
Abb. 74L0E1024d
Abb. 75L0E0207m

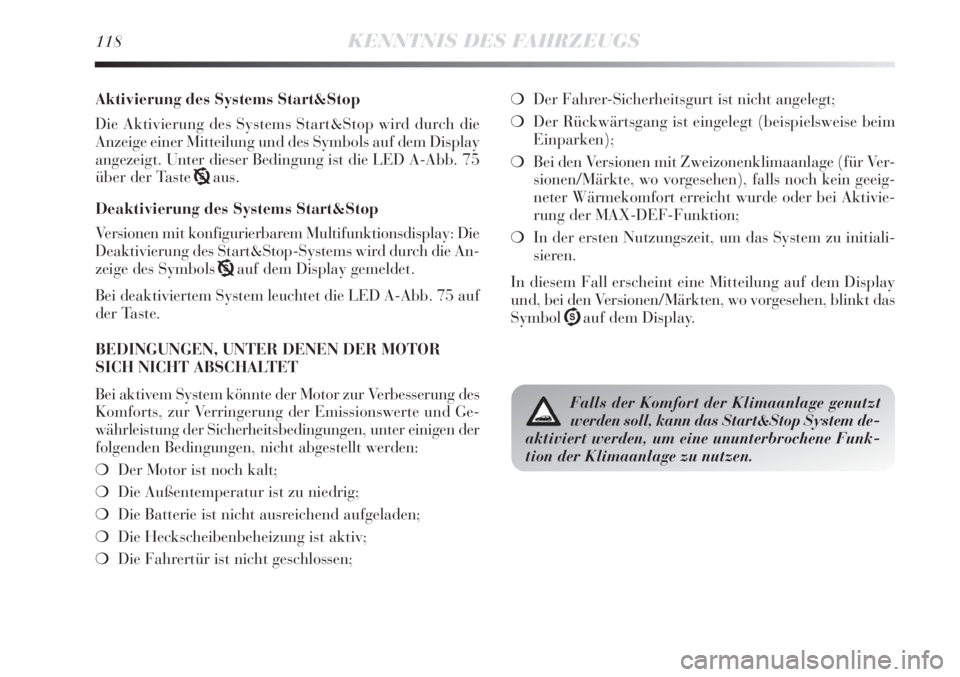

118KENNTNIS DES FAHRZEUGS
Aktivierung des Systems Start&Stop
Die Aktivierung des Systems Start&Stop wird durch die
Anzeige einer Mitteilung und des Symbols auf dem Display
angezeigt. Unter dieser Bedingung ist die LED A-Abb. 75
über der Taste Taus.
Deaktivierung des Systems Start&Stop
Versionen mit konfigurierbarem Multifunktionsdisplay: Die
Deaktivierung des Start&Stop-Systems wird durch die An-
zeige des Symbols Tauf dem Display gemeldet.
Bei deaktiviertem System leuchtet die LED A-Abb. 75 auf
der Taste.
BEDINGUNGEN, UNTER DENEN DER MOTOR
SICH NICHT ABSCHALTET
Bei aktivem System könnte der Motor zur Verbesserung des
Komforts, zur Verringerung der Emissionswerte und Ge-
währleistung der Sicherheitsbedingungen, unter einigen der
folgenden Bedingungen, nicht abgestellt werden:
❍Der Motor ist noch kalt;
❍Die Außentemperatur ist zu niedrig;
❍Die Batterie ist nicht ausreichend aufgeladen;
❍Die Heckscheibenbeheizung ist aktiv;
❍Die Fahrertür ist nicht geschlossen;❍Der Fahrer-Sicherheitsgurt ist nicht angelegt;
❍Der Rückwärtsgang ist eingelegt (beispielsweise beim
Einparken);
❍Bei den Versionen mit Zweizonenklimaanlage (für Ver-
sionen/Märkte, wo vorgesehen), falls noch kein geeig-
neter Wärmekomfort erreicht wurde oder bei Aktivie-
rung der MAX-DEF-Funktion;
❍In der ersten Nutzungszeit, um das System zu initiali-
sieren.
In diesem Fall erscheint eine Mitteilung auf dem Display
und, bei den Versionen/Märkten, wo vorgesehen, blinkt das
SymbolUauf dem Display.
Falls der Komfort der Klimaanlage genutzt
werden soll, kann das Start&Stop System de-
aktiviert werden, um eine ununterbrochene Funk-
tion der Klimaanlage zu nutzen.

KENNTNIS DES FAHRZEUGS119
1
BEDINGUNGEN ZUM WIEDERANLASSEN
Der Motor kann sich aus Sicherheitsgründen ohne Aktion
seitens des Fahrers automatisch wieder einschalten, wenn
bestimmte Bedingungen auftreten, darunter:
❍Die Batterie ist nicht ausreichend aufgeladen;
❍Verminderter Unterdruck der Bremsanlage, beispiels-
weise nach wiederholtem Drücken des Bremspedals;
❍Das Fahrzeug bewegt sich (beispielsweise beim Befah-
ren von Neigungen);
❍Abstellen des Motors mit dem Start&Stop-System län-
ger als etwa 3 Minuten;
❍Für Versionen mit automatischer Zwei-Bereichs-Kli-
maanlage (für Versionen/Märkte, wo vorgesehen), falls
noch kein geeigneter Wärmekomfort erreicht wurde
oder bei Aktivierung der MAX-DEF-Funktion.
Mit eingerücktem Gang ist der automatische Start des Mo-
tors nur möglich, wenn das Kupplungspedal voll nieder ge-
treten wird.
Das Verfahren wird dem Fahrer durch die Anzeige einer
Meldung auf dem Display und, bei den Versionen/Märkten,
wo vorgesehen, durch das Blinken des Symbols Uange-
zeigt.Anmerkungen
Wird die Kupplung nicht betätigt, so kann der Motor 3 Mi-
nuten nach Abstellen des Motors nur noch mit Hilfe des
Zündschlüssels gestartet werden.
Bei einem unerwünschten Abstellen des Motors, beispiels-
weise durch plötzliches Loslassen des Kupplungspedals bei
eingelegtem Gang, ist bei aktivem System Start&Stop das
erneute Anlassen des Motors durch vollständiges Drücken
des Kupplungspedals oder Einlegen des Leerlaufs möglich.
SICHERHEITSFUNKTIONEN
Wenn der Motor vom Start&Stop-System abgestellt wird
und der Fahrer seinen Sicherheitsgurt löst und die Fah-
rer- oder Beifahrertür öffnet, kann der Motor nur mit dem
Zündschlüssel wieder gestartet werden.
Dieser Zustand wird dem Fahrer mit einem Summer und
durch das Blinken des Symbols Uauf dem Display gemel-
det (bei einigen Versionen zusammen mit einer Meldung
auf dem Display).
