2011 FIAT STRADA Návod k použití a údržbě (in Czech)

15
obr. 9F0X0009m
Verze Adventure obr. 9
A – Rychloměr
(ukazatel jízdní rychlosti)
B – Palivoměr s kontrolkou rezervy
C – Teploměr chladicí kapaliny
motoru s kontrolkou přehřátí
D – Otáčkoměr
E – Displej

16
INDIVIDUALIZOVANÉ
NASTAVENÍ
SEDADLA Nastavení
v podélném směru
Zvedněte páku A-obr. 10 a zatlačte
sedadlo vpřed nebo vzad: při řízení
musejí být paže lehce pokrčené a
ruce musejí spočívat na volantu.
Po uvolnění páky zkontrolujte, zda je
sedadlo správně zajištěno ve vodicích
kolejnicích tím, že se je pokusíte
posunout dopředu a dozadu.
Nezajištění může mít za následek
neočekávaný pohyb sedadla.
Veškerá nastavení
provádějte výhradně se
stojícím vozidlem.
POZOR
Sedadla nedemontujte,
neprovádějte na nich
údržbu, neopravujte je:
nesprávnými postupy můžete
narušit bezpečnostní funkce.
Vždy vyhledejte autorizovaný
servis Fiat .
POZOR
obr. 10
F0X0010m
obr. 11
F0X0011m
Nastavení
sklonu opěradla
Natočte hlavici B-obr. 11 tak, aby se
opěradlo nastavilo do požadované
polohy.

17
OPĚRKY HLAVY obr. 14
Přední
Pro vyšší bezpečnost cestujících lze
nastavit výšku opěrky hlavy: po
nastavení se opěrka samočinně
zablokuje. Manuální nastavení výšky
(u příslušné verze vozidla)
Nastavení se provede pákou
A-obr. 12.
Přístup na zadní sedadla
(verze s dvojitou kabinou)
Pro zpřístupnění zadních sedadel
zatáhněte za rukojeť
A-obr. 13: opěradlo se sklopí a
uvolní se podélný posuv sedadla,
které bude možno odsunout
dopředu za opěradlo.
obr. 12
F0X0012m
obr. 13
F0X0013m
obr. 14
F0X0014m
U příslušné verze vozidla se
vrácením opěradla zpět sedadlo
nastaví do původní polohy
(mechanická paměť).
Opěrky hlavy
nezapomeňte nastavit
tak, aby se o ně opíral týl hlavy
a nikoli krk. Pouze v této
poloze mohou opěrky
poskytnout účinnou ochranu
při nárazu vozidla.
POZOR

18
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
obr. 17
Dá se nastavit. Pákou A se nastaví:
1) Normální poloha;
2) poloha proti oslnění.
Je také vybaveno bezpečnostním
mechanismem, který je uvolní při
nárazu.
Dá se nastavit ve svislém směru:
1) Přestavte páku A do polohy 1.
2) Nastavte volant.
3) Vraťte páku do polohy 2, čímž se
volant zajistí. VOLANT obr. 16
obr. 17
F0X0017m
obr. 16
F0X0016m
obr. 15
F0X0015m
Zadní
(verze s dvojitou kabinou)
Zadní sedadla jsou opatřena výškově
stavitelnými opěrkami hlavy.
U některých verzí je i třetí
prostřední opěrka, kterou lze
nastavit pouze do dvou poloh: úplně
nahoru / úplně dolů.
Vyjmutí opěrky: uvolněte úchyty
A-obr. 15 a vytáhněte opěrky
nahoru.
Volant je nutno
nastavovat pouze u
stojícího vozidla.
POZOR

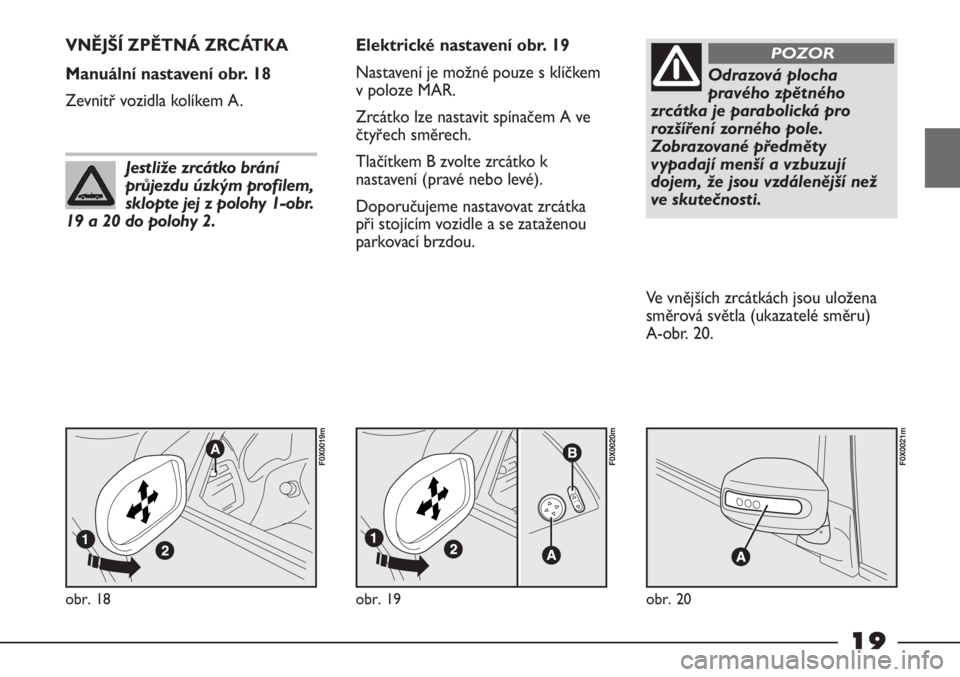

19
obr. 18
F0X0019m
VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Manuální nastavení obr. 18
Zevnitř vozidla kolíkem A.Elektrické nastavení obr. 19
Nastavení je možné pouze s klíčkem
v poloze MAR.
Zrcátko lze nastavit spínačem A ve
čtyřech směrech.
Tlačítkem B zvolte zrcátko k
nastavení (pravé nebo levé).
Doporučujeme nastavovat zrcátka
při stojícím vozidle a se zataženou
parkovací brzdou.
obr. 19
F0X0020m
Jestliže zrcátko brání
průjezdu úzkým profilem,
sklopte jej z polohy 1-obr.
19 a 20 do polohy 2.
obr. 20
F0X0021m
Odrazová plocha
pravého zpětného
zrcátka je parabolická pro
rozšíření zorného pole.
Zobrazované předměty
vypadají menší a vzbuzují
dojem, že jsou vzdálenější než
ve skutečnosti.
POZOR
Ve vnějších zrcátkách jsou uložena
směrová světla (ukazatelé směru)
A-obr. 20.

20
NASTAVENÍ VÝŠKY
UKOTVENÍ PŘEDNÍHO
BEZPEČNOSTNÍHO PÁSU
Výšku bezpečnostního pásu je třeba
uzpůsobit podle tělesné výšky
cestujícího. Tímto nastavením se
totiž může podstatně snížit
nebezpečí zranění v případě nárazu.
Pás je správně nastaven, když vede
přibližně v polovině vzdálenosti mezi
ramenem a krkem.
Podle verze vozidla existuje až pět
poloh výškového nastavení
bezpečnostního pás obr. 22:
Zvýšení: přestavte oscilační kroužek
B nahoru do požadované polohy.
Délku pásu je nutno
nastavit pouze při
stojícím vozidle.
POZOR
BEZPEČNOSTNÍ PÁSY
JAK POUŽÍVAT
BEZPEČNOSTNÍ
PÁ S Y o b r. 2 1
Zapnutí bezpečnostního pásu:
Uchopte sponu bezpečnostního pásu
A a zasuňte ji do zámku B na
zaklapnutí.
Jestliže se pás zablokuje, mírně za něj
zatáhněte, kousek jej povytáhněte a
znovu jej natáhněte přes tělo bez
prudkých pohybů.
obr. 21
F0X0022m
Rozepnutí pásu: stiskněte tlačítko C,
při vracení přidržujte pás rukou, aby
se nezkroutil.
Díky navíječi se pás automaticky
uzpůsobí tělu cestujícího a nebrání
mu ve volném pohybu.
Při stání vozidla v prudkém kopci se
může navíječ zablokovat: to je zcela
běžné.
Mechanismus navíječe zablokuje pás
při prudkém vytažení nebo při
zabrzdění, při nárazu a v zatáčkách
projížděných vysokou rychlostí.
V zájmu maximální
bezpečnosti mějte
sedadlo ve vzpřímené poloze,
opírejte se o něho zády a mějte
na paměti, že pás musí dobře
přiléhat k hrudi a k bokům.
POZOR

21
Snížení: stiskněte tlačítko A a
současně přestavte oscilační kroužek
B dolů do požadované polohy.
Po nastavení zkontrolujte, zda je pás
zajištěn, zatažením za oscilační
kroužek B bez stisku tlačítka A.
obr. 22
F0X0023m
obr. 23
F0X0024m
Po nastavení
nezapomínejte
zkontrolovat , zda je jezdec , k
němuž je kroužek upevněn,
řádně upevněn v některé z
přednastavených poloh.
POZOR
ZADNÍ BEZPEČNOSTNÍ PÁSY
Zadní sedadlo je podle verze vozidla
opatřeno setrvačnými tříbodovými
bezpečnostními pásy s navíječem.
Bezpečnostními pásy je nutno se
poutat podle schématu na
obr. 23.
obr. 24
F0X0026m
Pokud na zadním sedadle nikdo
nesedí, musejí být zadní
bezpečnostní pásy uloženy v
příslušných uloženích A-obr. 24.

22
OBECNÁ UPOZORNĚNÍ
OHLEDNĚ POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné
předpisy stanovující povinnost a
způsob používání bezpečnostních
pásů (a zajistit jejich dodržování i
ostatními osobami cestujícími ve
vozidle). Bezpečnostními pásy se
řádně připoutejte před každou
jízdou.
obr. 25
F0X0029m
V zájmu maximální
bezpečnosti mějte
opěradlo ve vzpřímené poloze,
opírejte se o ně zády a mějte
na paměti, že pás musí dobře
přiléhat k hrudi a k bokům.
Bezpečnostními pásy se
připoutejte při každé jízdě na
předních i zadních sedadlech!
Nezapnutím bezpečnostních
pásů se v případě nárazu
zvyšuje nebezpečí těžkého
úrazu nebo smrti.
POZOR
Popruh pásu nesmí být
zkroucený. Horní část
bezpečnostního pásu musí vést
přes rameno a šikmo přes
hrudník. Spodní úsek musí
přiléhat k pánvi, nikoli k břichu
cestujícího, aby nemohl
vyklouznout dopředu
obr. 25. Nepoužívejte žádné
předměty (spony, atd.), které
by bránily přilehnutí pásu k
tělu cestujícího.
POZOR
