2011 FIAT STRADA Návod k použití a údržbě (in Czech)

127
PŘEDNÍ POZIČNÍ SVĚTLA
Postup při výměně žárovky
pozičního světla:
Světlomety s jednoduchou
parabolou
– demontujte patice žárovek
A-obr. 127 otočením doleva;
– vytáhněte žárovku z patice;
– zasuňte novou žárovku a
namontujte zpět patice žárovek.Polieliptické světlomety
– demontujte kryt B-obr. 123
otočením doleva;
– vytáhněte patice žárovek
A-obr. 128;
– vytáhněte žárovku z patice;
– zasuňte novou žárovku,
namontujte zpět patice žárovek a
zavřete kryt otočením doprava.PŘEDNÍ SVĚTLOMETY DO
MLHY
Žárovky mlhových světlometů si
nechejte vyměnit v autorizovaném
servisu Fiat.
BOČNÍ UKAZATELE SMĚRU
Jsou umístěny ve vnějších zrcátkách
obr. 129, tvoří je diody LED.
V případě poruchy se obraťte na
autorizovaný servis Fiat.
obr. 129
F0X0110m
obr. 127
F0X0108m
obr. 128
F0X0109m

128
DÁLKOVÉ SVĚTLOMETY
(verze Adventure)
Při výměně žárovek dálkových
světlometů postupujte takto:
– natočte kola směrem dovnitř, aby
byl větší prostor pro práci;
– demontujte kryt A-obr. 131 z
podběhu kola po vyšroubování
čtyř šroubů vyznačených šipkami;
– natočze kryt B-obr. 132 otočením
doleva;
– vytáhněte konektor, uvolněte
svorku C-obr. 133 a vyndejte
žárovku;
obr. 131
F0X0111m
obr. 132
F0X0112m
obr. 133
F0X0113m
obr. 134
F0X0114m
– zasuňte novou žárovku, upevněte
svorku, připojte konektor a
zavřete kryt doprava;
– nasaďte zpět kryt na podběh kola.
UPOZORNĚNÍ Sklon světeleného
svazku si nechejte zkontrolovat a
případně seřídit v autorizovaném
servisu Fiat.SKUPINA ZADNÍCH SVĚTEL
Výměna žárovky:
– v nákladovém prostoru
demontujte krytky A-obr.134
upevňovacích šroubů světel;
– vyšroubujte šrouby A-obr. 135,
vytáhněte celou skupinu směrem
ven;

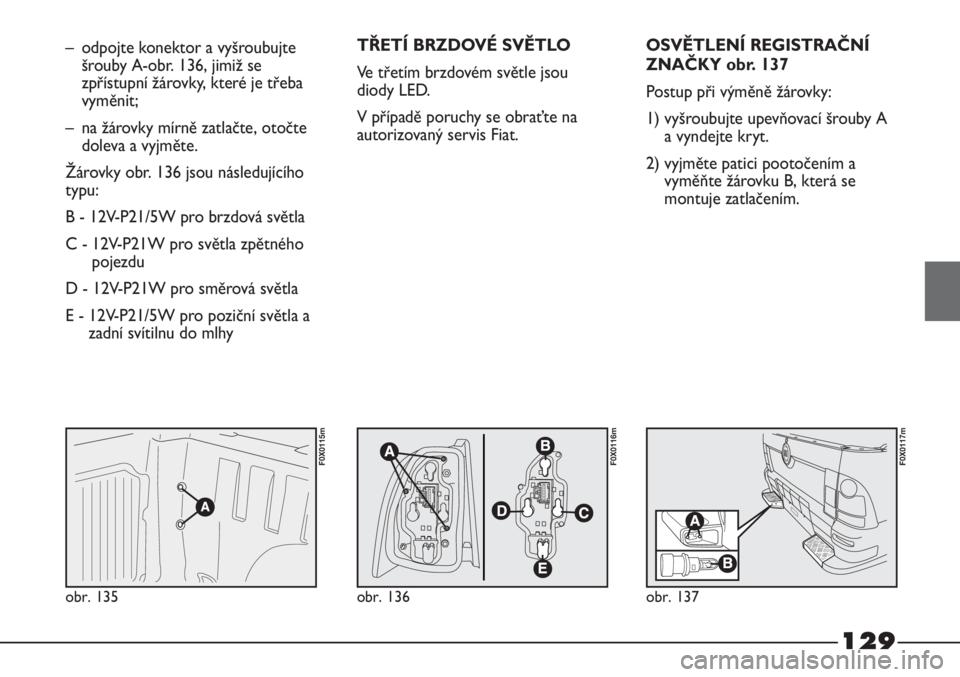

129
obr. 135
F0X0115m
obr. 136
F0X0116m
obr. 137
F0X0117m
– odpojte konektor a vyšroubujte
šrouby A-obr. 136, jimiž se
zpřístupní žárovky, které je třeba
vyměnit;
– na žárovky mírně zatlačte, otočte
doleva a vyjměte.
Žárovky obr. 136 jsou následujícího
typu:
B - 12V-P21/5W pro brzdová světla
C - 12V-P21W pro světla zpětného
pojezdu
D - 12V-P21W pro směrová světla
E - 12V-P21/5W pro poziční světla a
zadní svítilnu do mlhyTŘETÍ BRZDOVÉ SVĚTLO
Ve třetím brzdovém světle jsou
diody LED.
V případě poruchy se obraťte na
autorizovaný servis Fiat.OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY obr. 137
Postup při výměně žárovky:
1) vyšroubujte upevňovací šrouby A
a vyndejte kryt.
2) vyjměte patici pootočením a
vyměňte žárovku B, která se
montuje zatlačením.

130
POKUD ZHASNE
VNITŘNÍ SVĚTLO
PŘEDNÍ STROPNÍ SVÍTILNA
S kolébkovým krytem
Výměna žárovky:
– zapáčením šroubovákem v místech
vyznačených šipkami obr. 138
uvolněte a demontujte celou
stropní svítilnu;
– otevřete kovový kryt
A-obr. 139 ve směru šipky.
– vyměňte válcovou žárovku B
uvolněním z bočních kontaktů;
– zavřete kovový kryt a vyndejte
celou svítilnu, která je
namontovaná zatlačením.S bodovým světlem
Postup při výměně žárovek:
– uvolněte stropní svítidlo
zapáčením šroubovákem v místech
vyznačených šipkami obr. 140 a
demontujte celou stropní svítilnu;
– uvolněte úchyty B a vyjměte kryt
A-obr. 141;
– vyměňte válcovou žárovku D
uvolněním z bočních kontaktů C;– výměna bodové svítilny na čtení E:
otočte příslušným konektorem
směrem doprava, uvolněte
žárovku namontovanou zatlačením
a vyměňte ji;
– nasaďte kryt a zatlačte jej to
uložení.
obr. 138
F0X0118m
obr. 139
F0X0119m
obr. 141
F0X0121m
obr. 140
F0X0120m

131
obr. 143
F0X0123m
obr. 142
F0X0122m
obr. 144
F0X0124m
obr. 145
F0X0125m
SVÍTIDLO V ODKLÁDACÍ
SKŘÍŇCE obr. 144
(u příslušné verze vozidla)
Postup při výměně válcové žárovky:
– zatlačte na kryt A, stáhněte jej
dolů a vyndejte jej;
– vyměňte válcovou žárovku B
uvolněním z bočních kontaktů;
– namontujte zpět kryt A a
upevněte jej zatlačením nahoru.KDYŽ SE SPÁLÍ
POJISTKA
VYMĚŇTE POJISTKY
Základní informace
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké
zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A-obr. 145
nesmí být přerušený. Pokud je
přerušený, je třeba vyměnit
přepálenou pojistku za novou se
stejnou jmenovitou proudovou
hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem. ZADNÍ STROPNÍ SVÍTILNA
(u příslušné verze vozidla)
Výměna válcové žárovky:
– v místě vyznačeném šipkou obr.
142 demontujte celou stropní
svítilnu;
– vyměňte odrazku A-obr. 143 a
vyměňte válcovou žárovku B
uvolněním z bočních kontaktů.

132
Pokud zasáhne hlavní
pojistka (MEGA-FUSE,
MIDI-FUSE), obraťte se na
autorizovaný servis Fiat .
POZOR
Před výměnou pojistky
zkontrolujte, zda je
vypnutý klíček zapalování a
jsou vypnuté/odpojené všechny
spotřebiče.
POZOR
Pokud zasáhne hlavní
pojistka bezpečnostních
systémů (airbagy, brzdová
soustava), systémů pohonného
agregátu (motoru, převodovky)
nebo systému řízení, vyhledejte
autorizovaný servis Fiat .
POZOR
Vyhledejte pojistku podle tabulek
uvedených na následujících
stránkách.
Přerušenou pojistku
nenahrazujte drátkem
nebo podobným
provizorním způsobem.
V případě, že se pojistka
znovu spálí, vyhledejte
autorizovaný servis Fiat .
POZOR
Nikdy neměňte pojistku
za novou s vyšší
proudovou hodnotou:
NEBEZPEČÍ POŽÁRU.
POZOR

133
Pro přístup do pojistkové skříňky
obr. 143 vyšroubujte upevňovací
šrouby A-obr. 144 a sejměte kryt B.
Na vnitřní straně víka se nacházejí
grafické symboly označující
elektrické součástky jištěné
příslušnou pojistkou.
obr. 143
F0X0126m
obr. 144
F0X0127m
POJISTKY V POJISTKOVÉ SKŘÍŇCE obr. 143
Pojistková skříňka se nachází pod palubní deskou vlevo od volantu.

134
POJISTKOVÁ SKŘÍŇKA V
PALUBNÍ DESCE obr. 145
Pro přístup k pojistkám otevřete
kryt pojistkové skříňky.
obr. 145
F0X0128m
Pokud je nutno umýt
motorový prostor,
dávejte pozor, aby proud
vody nezasáhnul přímo
pojistkovou skříňku, která se
zde nachází.
