215Praktische Tipps

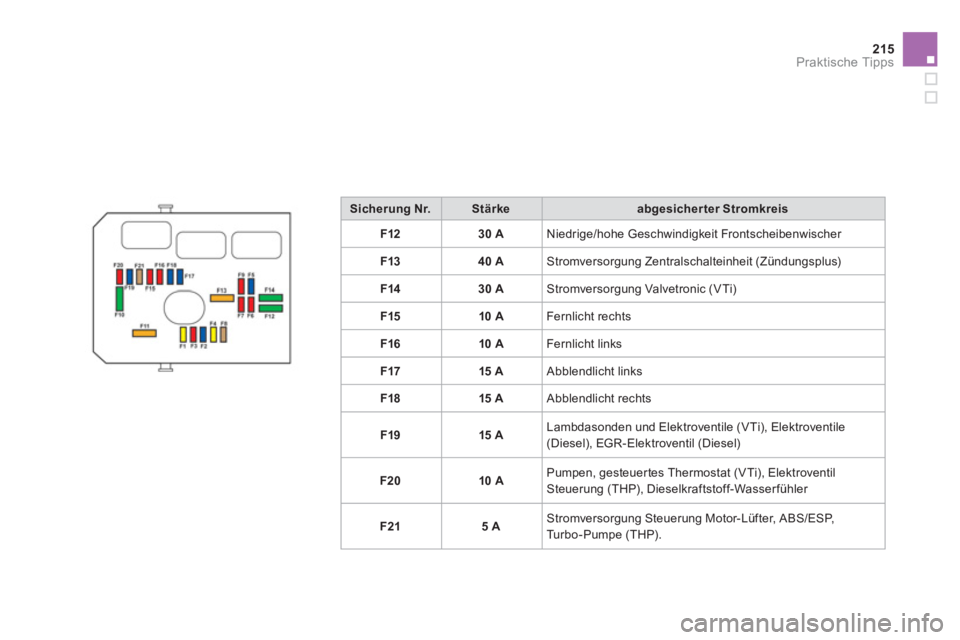

Sicherung Nr.



Stärke


abgesicherter Stromkreis



F12



30 A

Niedrige/hohe Geschwindigkeit Frontscheibenwischer


F13



40 A

Stromversorgung Zentralschalteinheit (Zündungsplus)


F14



30 A

Stromversorgung Valvetronic (VTi)


F15



10 A

Fernlicht rechts


F16



10 A

Fernlicht links


F17



15 A

Abblendlicht links


F18



15 A

Abblendlicht rechts


F19



15 A

Lambdasonden und Elektroventile (VTi), Elektroventile
(Diesel), EGR-Elektroventil (Diesel)


F20



10 A

Pumpen, gesteuertes Thermostat (VTi), Elektroventil
Steuerung (THP), Dieselkraftstoff-Wasser fühler


F21



5 A

Stromversorgung Steuerung Motor-Lüfter, ABS/ESP,
Turbo-Pumpe (THP).

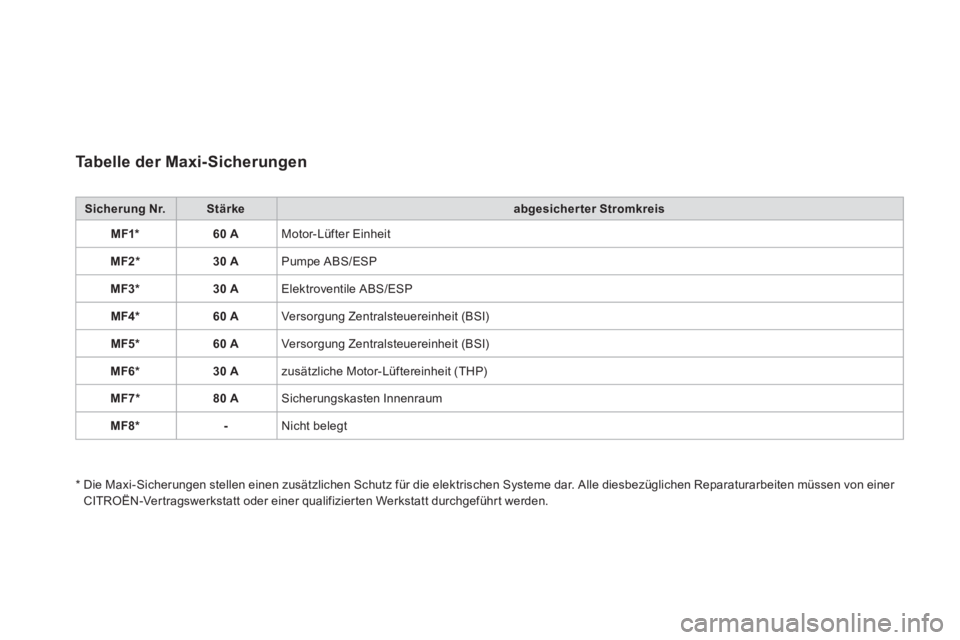

Tabelle der Maxi-Sicherungen



Sicherung Nr.



Stärke


abgesicherter Stromkreis



MF1 *



60 A

Motor-Lüfter Einheit


MF2 *



30 A

Pumpe ABS/ESP


MF3 *



30 A

Elektroventile ABS/ESP


MF4 *



60 A

Versorgung Zentralsteuereinheit (BSI)


MF5 *



60 A

Versorgung Zentralsteuereinheit (BSI)


MF6 *



30 A

zusätzliche Motor-Lüftereinheit (THP)


MF7 *



80 A

Sicherungskasten Innenraum


MF8 *



-

Nicht belegt

*
Die Maxi-Sicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einer
CITROËN-Vertragswerkstatt oder einer qualifizierten Werkstatt durchgeführt werden.

217Praktische Tipps








Batterie
Anleitung zum Aufladen einer entladenen Batterie oder Star ten des Motors mit einer Fremdbatterie (Star thilfe)
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,

)
stellen Sie die Haubenstütze fest,

)
heben Sie die Kunststoffabdeckung
am (+)-Pol an.



Zugang zur Batterie



)
Schließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A
und dann an
den (+) Pol der Hilfsbatterie B
an.

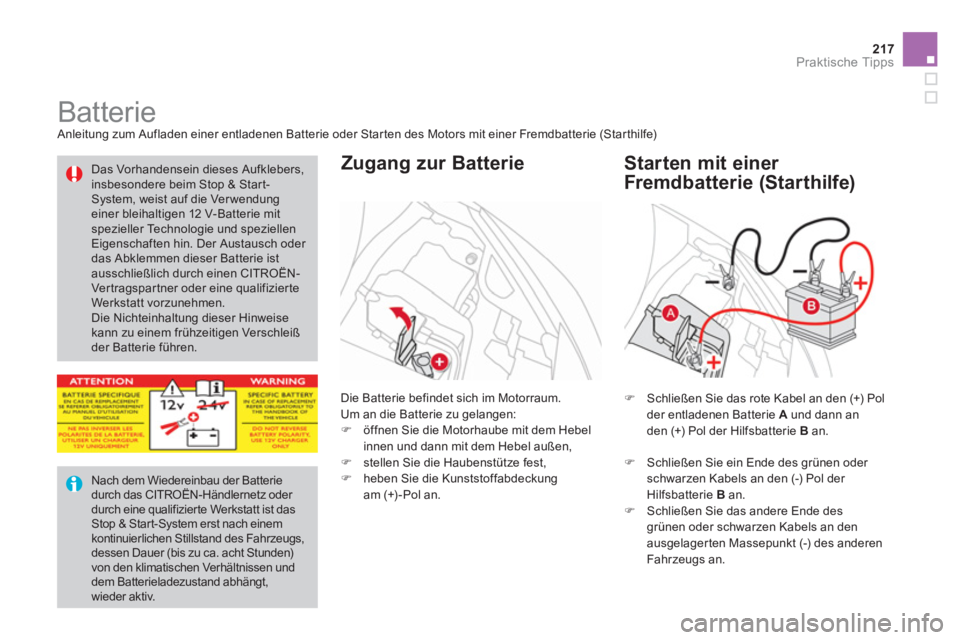

Starten mit einer
Fremdbatterie (Starthilfe)

Nach dem Wiedereinbau der Batterie
durch das CITROËN-Händlernetz oder
durch eine qualifizier te Werkstatt ist das
Stop & Start-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden)
von den klimatischen Verhältnissen und
dem Batterieladezustand abhängt,
wieder aktiv.




Das Vorhandensein dieses Aufklebers,
insbesondere beim Stop & Star t-
System, weist auf die Ver wendung
einer bleihaltigen 12 V-Batterie mit
spezieller Technologie und speziellen
Eigenschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.

)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
an.

)
Schließen Sie das andere Ende des
grünen oder schwarzen Kabels an den
ausgelager ten Massepunkt (-) des anderen
Fahr zeugs an.

)
Starten Sie das Pannenhilfefahrzeug.

)
Betätigen sie den Anlasser des zu
startenden Fahrzeugs und lassen Sie den
Motor laufen.

)
War ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie die
Kabel ab.

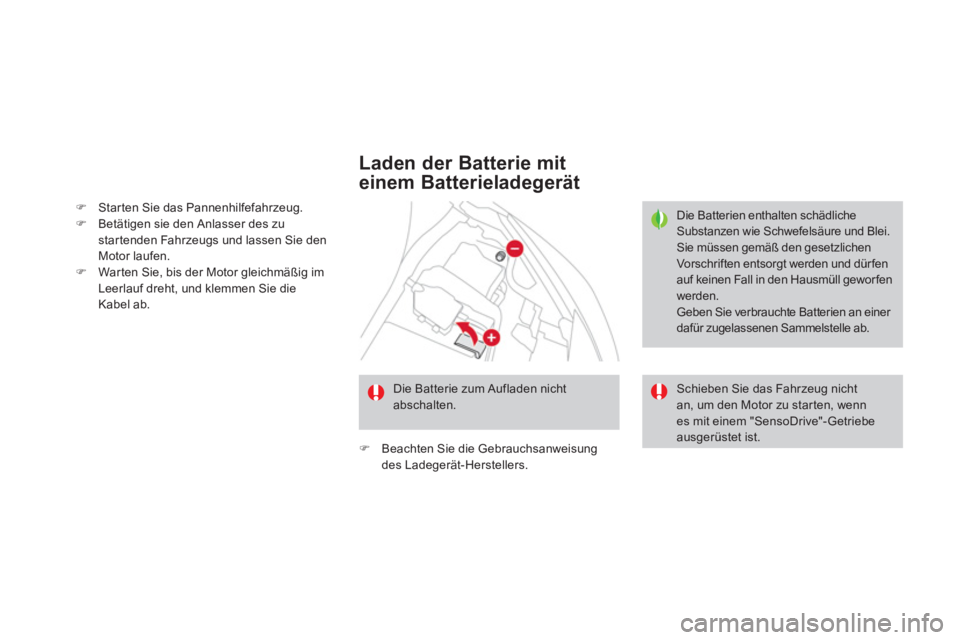

Laden der Batterie mit
einem Batterieladegerät
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dürfen
auf keinen Fall in den Hausmüll gewor fen
werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.


)
Beachten Sie die Gebrauchsanweisung
des Ladegerät-Herstellers.
Die Batterie zum Aufladen nicht
abschalten.
Schieben Sie das Fahrzeug nicht
an, um den Motor zu starten, wenn
es mit einem "SensoDrive"-Getriebe
ausgerüstet ist.

219Praktische Tipps








Energiesparmodus
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Autoradio, Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt
noch für die Dauer von maximal dreißig Minuten benutzen.
Diese Dauer kann erheblich kürzer sein,
wenn die Batterie fast entladen ist.
Bei entladener Batterie springt der
Motor nicht an (siehe betreffenden
Abschnitt). Wenn Sie mit dem Audio -und
Navigationssystem MyWay gleichzeitig
ein Gespräch führen, wird dieses nach
10 Minuten beendet.


Wechsel in den Energiesparmodus

Wenn diese Zeit abgelaufen ist, wird der
Wechsel in den Energiesparmodus auf dem
Multifunktionsbildschirm angezeigt, die eingeschalteten
Funktionen werden auf Bereitschaft geschaltet.

Verlassen des Energiesparmodus

Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.


)
Um die Funktionen sofort wieder benutzen
zu können, star ten Sie den Motor und lassen
Sie ihn kurze Zeit laufen.
Die Zeit, die Ihnen in diesem Fall für den Betrieb
der Verbraucher zur Ver fügung steht, ist doppelt
so lang wie die Motorlaufzeit. Sie beträgt trotzdem
immer fünf bis maximal dreißig Minuten.

Austausch der Scheibenwischerblätter
Anleitung zum Austausch eines verschlissenen Scheibenwischerblatts gegen ein neues ohne die
Benutzung von Werkzeug.

Vor dem Entfernen eines
Wischerblatts vorn


)
Betätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer
in die Vertikale zu stellen.
Diese Stellung sollte ver wendet werden,
um Wischerblatt und Motorhaube nicht zu
beschädigen.


Entfernen



)
Heben Sie den entsprechenden
Wischerarm an.

)
Lösen Sie das Wischerblatt und ziehen
Sie es ab.



Einsetzen



)
Vergleichen Sie vorn die Größe der
Wischerblätter. Das kürzere Blatt muss auf
der Beifahrerseite montiert werden.

)
Setzen Sie die neuen Wischerblätter ein
und klemmen Sie es fest.

)
Klappen Sie den Wischerarm vorsichtig
wieder herunter.



Nach dem Einsetzen eines
Wischerblatts vorn


)
Schalten Sie die Zündung ein.

)
Betätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.










Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der
Batterie zu steuern.
Während der Fahrt werden bestimmte
Verbraucher wie die Klimaanlage, die
Heckscheibenheizung, usw. vorübergehend
ausgeschaltet.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.

221Praktische Tipps

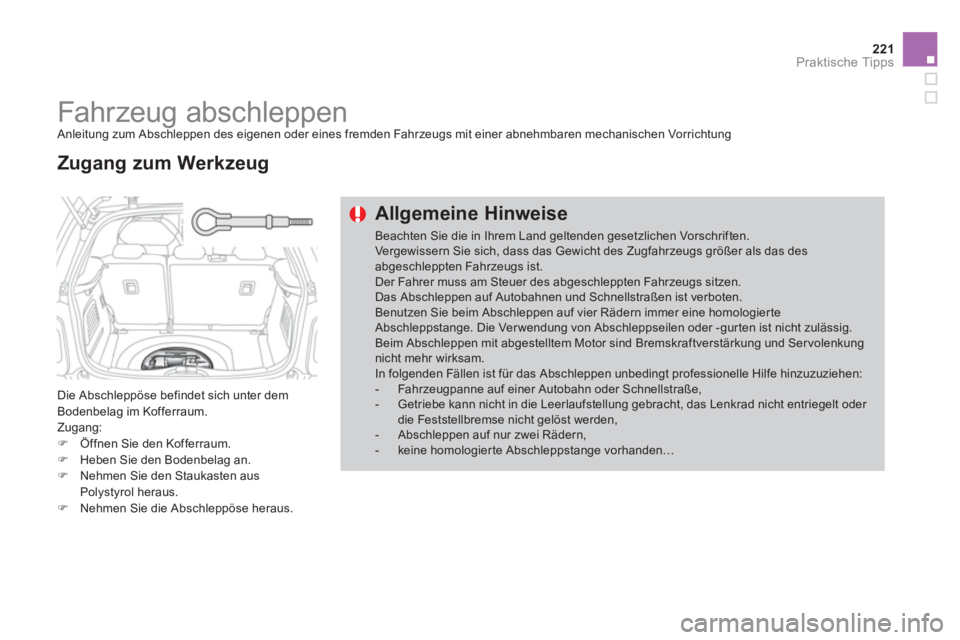

Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder eines fremden Fahrzeugs mit einer abnehmbaren mechanischen Vorrichtung
Die Abschleppöse befindet sich unter dem
Bodenbelag im Kofferraum.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Heben Sie den Bodenbelag an.

)
Nehmen Sie den Staukasten aus
Polystyrol heraus.

)
Nehmen Sie die Abschleppöse heraus.



Zugang zum Werkzeug

Allgemeine Hinweise

Beachten Sie die in Ihrem Land geltenden gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des abgeschleppten Fahrzeugs sitzen.
Das Abschleppen auf Autobahnen und Schnellstraßen ist verboten.
Benutzen Sie beim Abschleppen auf vier Rädern immer eine homologier te
Abschleppstange. Die Ver wendung von Abschleppseilen oder -gurten ist nicht zulässig.
Beim Abschleppen mit abgestelltem Motor sind Bremskraftverstärkung und Ser volenkung
nicht mehr wirksam.
In folgenden Fällen ist für das Abschleppen unbedingt professionelle Hilfe hinzuzuziehen:


- Fahrzeugpanne auf einer Autobahn oder Schnellstraße,

- Getriebe kann nicht in die Leerlaufstellung gebracht, das Lenkrad nicht entriegelt oder
die Feststellbremse nicht gelöst werden,

- Abschleppen auf nur zwei Rädern,

- keine homologierte Abschleppstange vorhanden…

)
Öffnen Sie die Abdeckung am vorderen
Stoßfänger, indem Sie auf das untere Ende
drücken.

)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Stellen Sie den Gangschalthebel in den
Leerlauf (Position N
beim "SensoDrive"-
Getriebe oder beim Automatikgetriebe).

)
Öffnen Sie die Abdeckung am hinteren
Stoßfänger, indem Sie auf das untere
Ende drücken.

)
Schrauben Sie die Abschleppöse bis zum
Anschlag ein.

)
Montieren Sie die Abschleppstange.

)
Schalten Sie die Warnblinker an beiden
Fahrzeugen ein.

)
Starten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.

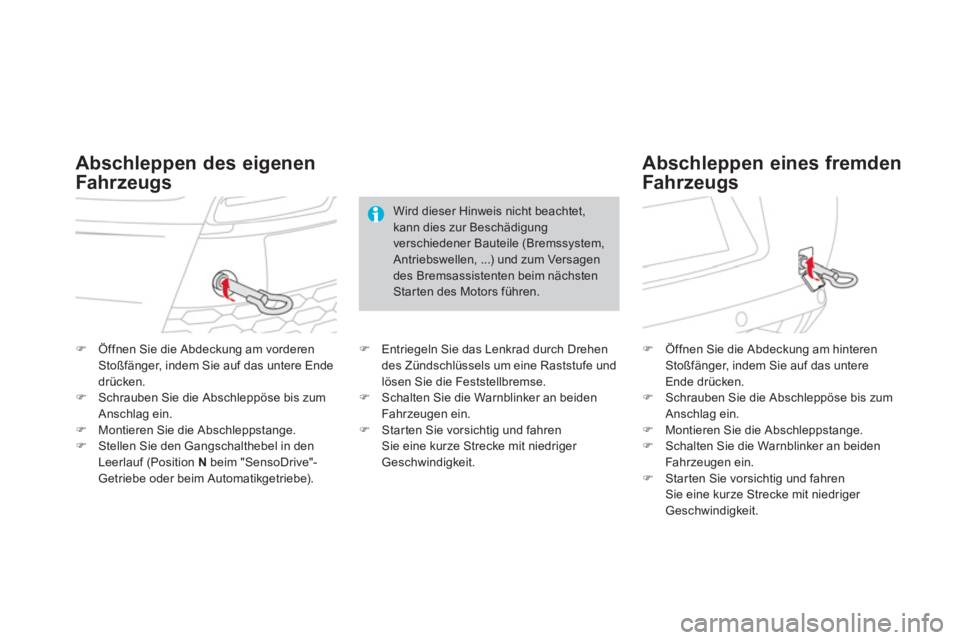

Abschleppen des eigenen
Fahr zeugs
Abschleppen eines fremden
Fahr zeugs
Wird dieser Hinweis nicht beachtet,
kann dies zur Beschädigung
verschiedener Bauteile (Bremssystem,
Antriebswellen, ...) und zum Versagen
des Bremsassistenten beim nächsten
Star ten des Motors führen.

)
Entriegeln Sie das Lenkrad durch Drehen
des Zündschlüssels um eine Raststufe und
lösen Sie die Feststellbremse.

)
Schalten Sie die Warnblinker an beiden
Fahrzeugen ein.

)
Starten Sie vorsichtig und fahren
Sie eine kurze Strecke mit niedriger
Geschwindigkeit.
