2011 CITROEN DS3 Betriebsanleitungen (in German)

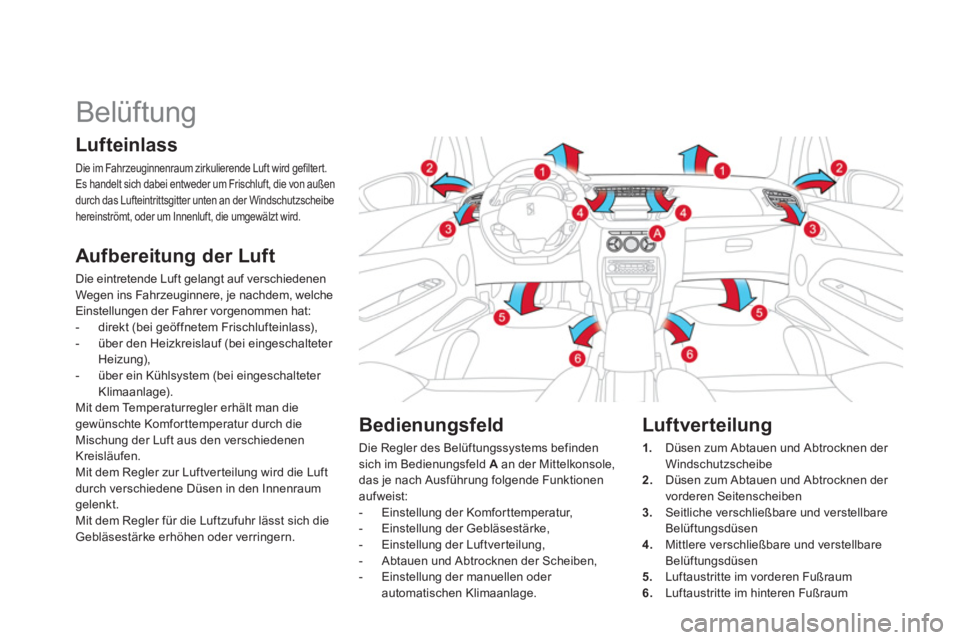

Belüftung


Lufteinlass

Die im Fahrzeuginnenraum zirkulierende Luft wird gefiltert.
Es handelt sich dabei entweder um Frischluft, die von außen
durch das Lufteintrittsgitter unten an der Windschutzscheibe
hereinströmt, oder um Innenluft, die umgewälzt wird.


Aufbereitung der Luft

Die eintretende Luft gelangt auf verschiedenen
Wegen ins Fahrzeuginnere, je nachdem, welche
Einstellungen der Fahrer vorgenommen hat:


- direkt (bei geöffnetem Frischlufteinlass),

- über den Heizkreislauf (bei eingeschalteter
Heizung),

- über ein Kühlsystem (bei eingeschalteter
Klimaanlage).
Mit dem Temperaturregler erhält man die
gewünschte Komfor ttemperatur durch die
Mischung der Luft aus den verschiedenen
Kreisläufen.
Mit dem Regler zur Luftverteilung wird die Luft
durch verschiedene Düsen in den Innenraum
gelenkt.
Mit dem Regler für die Luftzufuhr lässt sich die
Gebläsestärke erhöhen oder verringern.


Bedienungsfeld

Die Regler des Belüftungssystems befinden
sich im Bedienungsfeld A
an der Mittelkonsole,
das je nach Ausführung folgende Funktionen
aufweist:


- Einstellung der Komfor ttemperatur,

- Einstellung der Gebläsestärke,

- Einstellung der Luftverteilung,

- Abtauen und Abtrocknen der Scheiben,

- Einstellung der manuellen oder
automatischen Klimaanlage.



Luftverteilung



1.
Düsen zum Abtauen und Abtrocknen der
Windschutzscheibe

2.
Düsen zum Abtauen und Abtrocknen der
vorderen Seitenscheiben

3.
Seitliche verschließbare und verstellbare
Belüftungsdüsen

4.
Mittlere verschließbare und verstellbare
Belüftungsdüsen

5.
Luftaustritte im vorderen Fußraum

6.
Luftaustritte im hinteren Fußraum

65Bordkomfort











Tipps für Belüftung und Klimaanlage


Wenn die Innentemperatur nach
längerem Stehen in der Sonne sehr
hoch ist, sollten Sie den Innenraum für
kurze Zeit lüften.
Stellen Sie den Regler für die
Luftzufuhr so ein, dass ein
ausreichender Austausch der Innenluft
gewährleistet ist.
Die Klimaanlage enthält kein Chlor
und stellt keine Gefahr für die
Ozonschicht dar. Beachten Sie die folgenden Regeln zur Benutzung und Wartung der Anlage, damit sie ihre
volle Leistung bringt:


)
Um eine gleichmäßige Luftverteilung zu gewährleisten, achten Sie bitte darauf, dass
die Lufteintrittsgitter unterhalb der Windschutzscheibe, die Belüftungsdüsen, die
Luftaustritte und die Zwangsentlüftung im Kofferraum frei bleiben.

)
Der Sensor für die Sonneneinstrahlung am Armaturenbrett dar f nicht verdeckt werden,
er dient zur Regelung der automatischen Klimaanlage.

)
Nehmen Sie die Klimaanlage ein- oder zweimal im Monat für die Dauer von mindestens
5 bis 10 Minuten in Betrieb, damit sie voll funktionstüchtig bleibt.

)
Achten Sie darauf, dass der Innenraumfilter in gutem Zustand ist und lassen Sie die
Filtereinsätze regelmäßig austauschen (siehe Abschnitt "Kontrollen").
Wir empfehlen Ihnen vorzugsweise einen Kombi-Innenraumfilter. Dank seines
speziellen zweiten Aktivkohlefilters trägt er zur Reinigung der Atemluft und Sauberkeit
des Innenraums bei (Verminderung von allergischen Reaktionen, Geruchsbelästigung
und Fettablagerungen).

)
Um zu gewährleisten, dass die Klimaanlage ordnungsgemäß funktioniert, sollten Sie
sie gemäß der im Wartungsheft stehenden Hinweise ebenfalls überprüfen lassen.

)
Schalten Sie die Klimaanlage aus, wenn diese keine Kühlleistung bringt. Wenden Sie
sich in diesem Fall an das CITROËN-Händlernetz oder eine qualifizierte Werkstatt.
Beim Ziehen der maximalen Anhängelast auf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der Klimaanlage die Motorleistung erhöht
und damit auch die Zugleistung verbessert werden.
Das in der Klimaanlage entstehende
Kondenswasser fließt im Stillstand ab.
Es ist deshalb normal, wenn sich unter
dem Fahrzeug Wasser ansammelt.

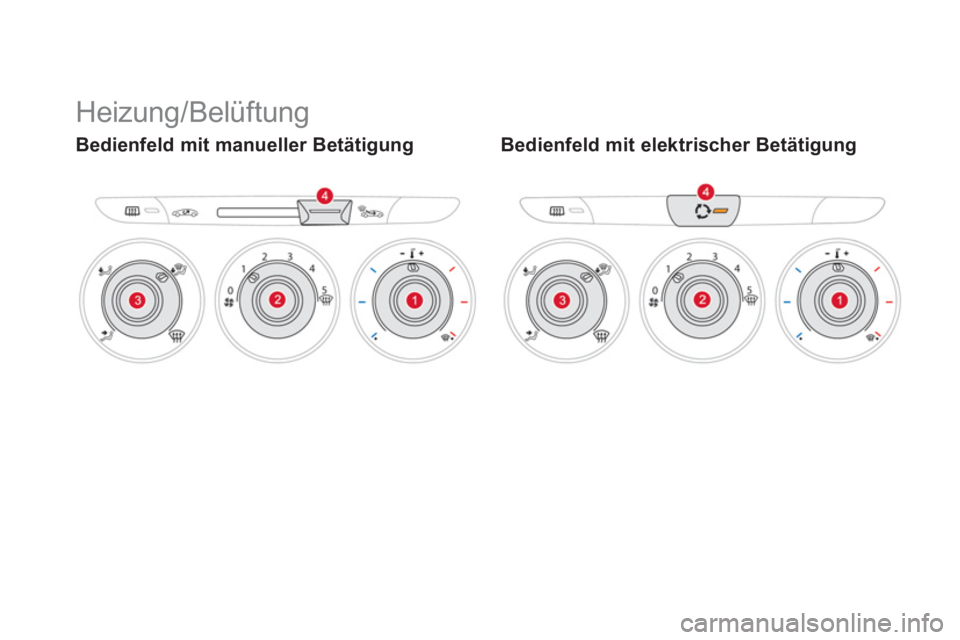

Heizung/Belüftung


Bedienfeld mit manueller Betätigung Bedienfeld mit elektrischer Betätigung

67Bordkomfort

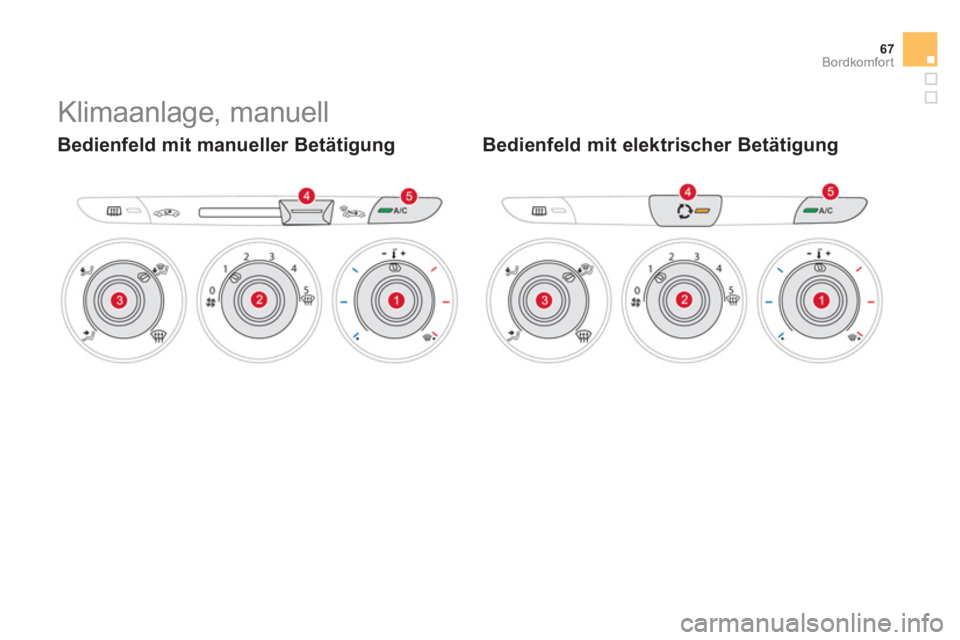

Klimaanlage, manuell


Bedienfeld mit manueller Betätigung Bedienfeld mit elektrischer Betätigung

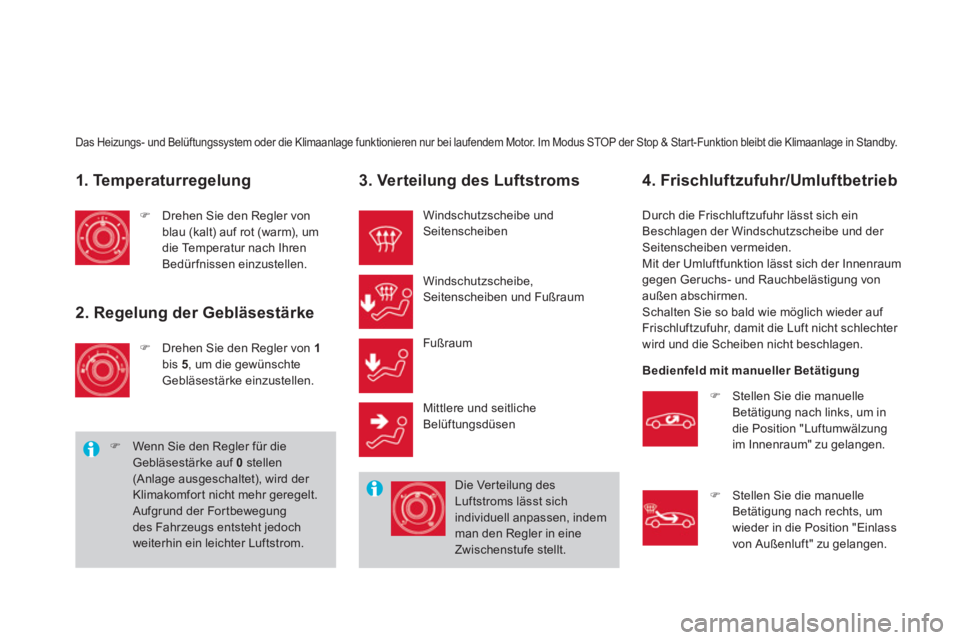

Das Heizungs- und Belüftungssystem oder die Klimaanlage funktionieren nur bei laufendem Motor. Im Modus STOP der Stop & Start-Funktion bleibt die Klimaanlage in Standby.


1. Temperatur regelung



)
Drehen Sie den Regler von
blau (kalt) auf rot (warm), um
die Temperatur nach Ihren
Bedürfnissen einzustellen.



2. Regelung der Gebläsestärke



)
Drehen Sie den Regler von 1

bis 5
, um die gewünschte
Gebläsestärke einzustellen.

)
Wenn Sie den Regler für die
Gebläsestärke auf 0
stellen
(Anlage ausgeschaltet), wird der
Klimakomfort nicht mehr geregelt.
Aufgrund der Fortbewegung
des Fahrzeugs entsteht jedoch
weiterhin ein leichter Luftstrom.



3. Verteilung des Luftstroms

Windschutzscheibe und
Seitenscheiben
Windschutzscheibe,
Seitenscheiben und Fußraum
Fußraum
Mittlere und seitliche
Belüftungsdüsen
Die Ver teilung des
Luftstroms lässt sich
individuell anpassen, indem
man den Regler in eine
Zwischenstufe stellt.


4. Frischluftzufuhr/Umluftbetrieb

Durch die Frischluftzufuhr lässt sich ein
Beschlagen der Windschutzscheibe und der
Seitenscheiben vermeiden.
Mit der Umluftfunktion lässt sich der Innenraum
gegen Geruchs- und Rauchbelästigung von
außen abschirmen.
Schalten Sie so bald wie möglich wieder auf
Frischluftzufuhr, damit die Luft nicht schlechter
wird und die Scheiben nicht beschlagen.

Bedienfeld mit manueller Betätigung



)
Stellen Sie die manuelle
Betätigung nach links, um in
die Position "Luftumwälzung
im Innenraum" zu gelangen.

)
Stellen Sie die manuelle
Betätigung nach rechts, um
wieder in die Position "Einlass
von Außenluft" zu gelangen.

69Bordkomfort

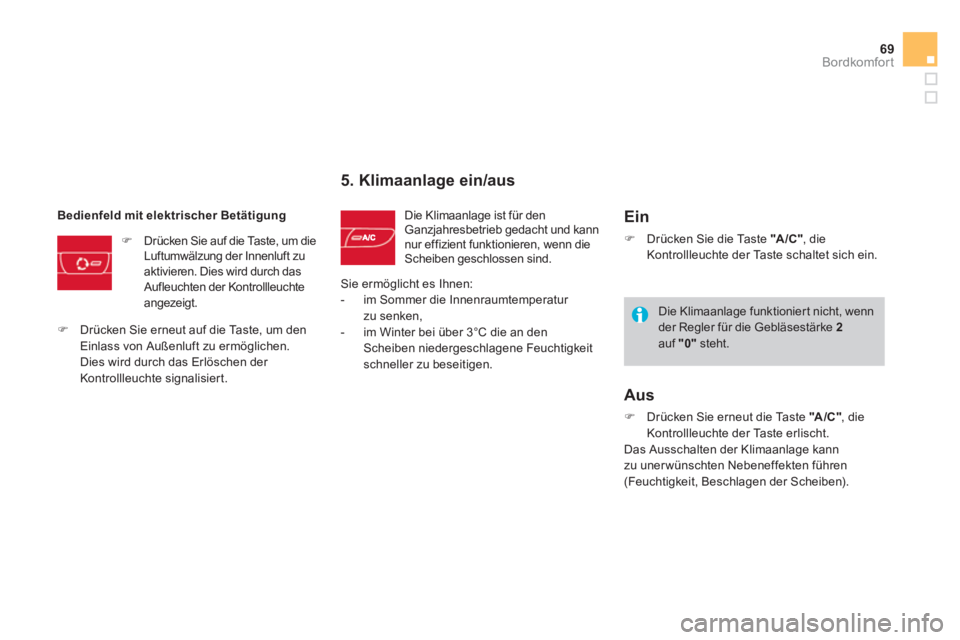

5. Klimaanlage ein/aus

Die Klimaanlage ist für den
Ganzjahresbetrieb gedacht und kann
nur effizient funktionieren, wenn die
Scheiben geschlossen sind.
Bedienfeld mit elektrischer Betätigung



)
Drücken Sie auf die Taste, um die
Luftumwälzung der Innenluft zu
aktivieren. Dies wird durch das
Aufleuchten der Kontrollleuchte
angezeigt.

)
Drücken Sie erneut auf die Taste, um den
Einlass von Außenluft zu ermöglichen.
Dies wird durch das Erlöschen der
Kontrollleuchte signalisiert.

Sie ermöglicht es Ihnen:


- im Sommer die Innenraumtemperatur
zu senken,

- im Winter bei über 3°C die an den
Scheiben niedergeschlagene Feuchtigkeit
schneller zu beseitigen.


Ein



)
Drücken Sie die Taste "A /C "
, die
Kontrollleuchte der Taste schaltet sich ein.

Aus



)
Drücken Sie erneut die Taste "A /C "
, die
Kontrollleuchte der Taste erlischt.
Das Ausschalten der Klimaanlage kann
zu uner wünschten Nebeneffekten führen
(Feuchtigkeit, Beschlagen der Scheiben).


Die Klimaanlage funktioniert nicht, wenn
der Regler für die Gebläsestärke 2
auf "0"
steht.

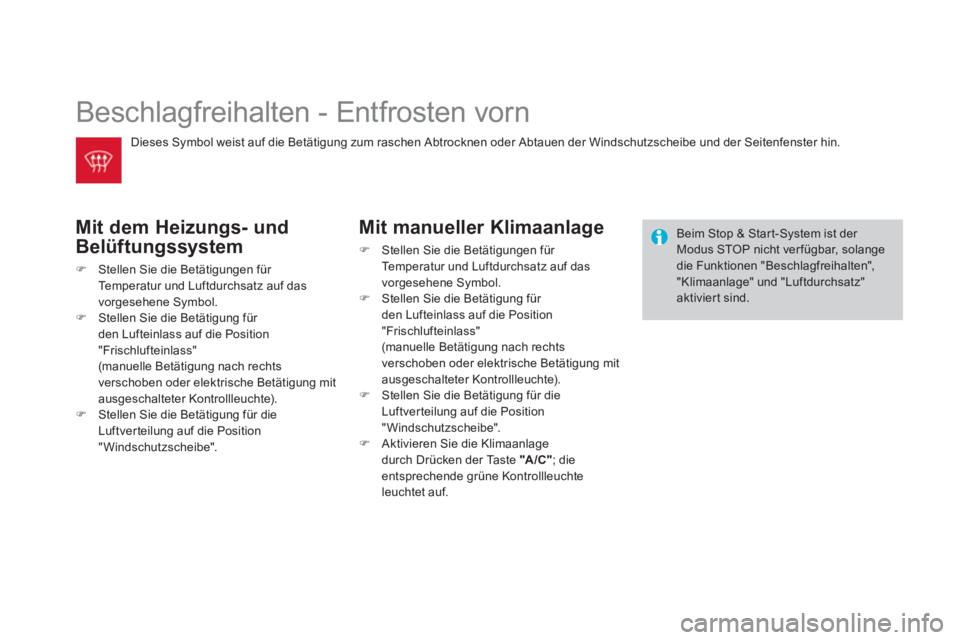

Beschlagfreihalten - Entfrosten vorn


Mit dem Heizungs- und
Belüftungssystem


)
Stellen Sie die Betätigungen für
Temperatur und Luftdurchsatz auf das
vorgesehene Symbol.

)
Stellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(manuelle Betätigung nach rechts
verschoben oder elektrische Betätigung mit
ausgeschalteter Kontrollleuchte).

)
Stellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe".

Dieses Symbol weist auf die Betätigung zum raschen Abtrocknen oder Abtauen der Windschutzscheibe und der Seitenfenster hin.


Mit manueller Klimaanlage



)
Stellen Sie die Betätigungen für
Temperatur und Luftdurchsatz auf das
vorgesehene Symbol.

)
Stellen Sie die Betätigung für
den Lufteinlass auf die Position
"Frischlufteinlass"
(manuelle Betätigung nach rechts
verschoben oder elektrische Betätigung mit
ausgeschalteter Kontrollleuchte).

)
Stellen Sie die Betätigung für die
Luftverteilung auf die Position
"Windschutzscheibe".

)
Aktivieren Sie die Klimaanlage
durch Drücken der Taste "A /C "
; die
entsprechende grüne Kontrollleuchte
leuchtet auf.

Beim Stop & Star t-System ist der
Modus STOP nicht ver fügbar, solange
die Funktionen "Beschlagfreihalten",
"Klimaanlage" und "Luftdurchsatz"
aktiviert sind.
