2011 CITROEN DS3 Betriebsanleitungen (in German)

207Praktische Tipps


1.
Bremsleuchten/Standleuchten (P21/5W)


2.
Standlicht (P5W).


3.
Blinkleuchten (PY21W bernsteingelb)


4.
Nebelleuchte, links (PR21W rot)

Rückfahrscheinwerfer, rechts

(P21W)

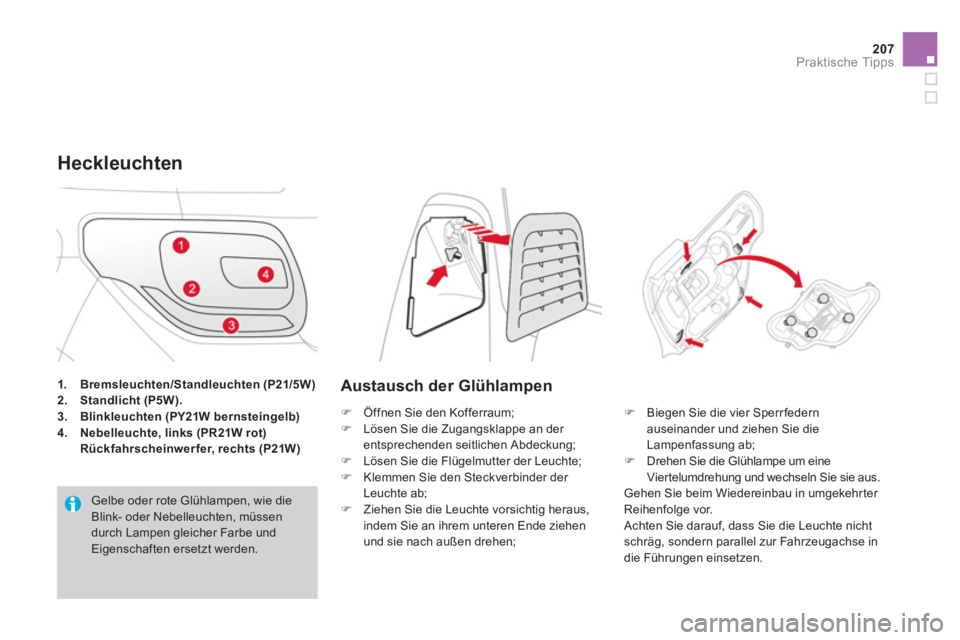

Heckleuchten

Gelbe oder rote Glühlampen, wie die
Blink- oder Nebelleuchten, müssen
durch Lampen gleicher Farbe und
Eigenschaften ersetzt werden.

Austausch der Glühlampen



)
Öffnen Sie den Kofferraum;

)
Lösen Sie die Zugangsklappe an der
entsprechenden seitlichen Abdeckung;

)
Lösen Sie die Flügelmutter der Leuchte;

)
Klemmen Sie den Steckverbinder der
Leuchte ab;

)
Ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen
und sie nach außen drehen;
)
Biegen Sie die vier Sperr federn
auseinander und ziehen Sie die
Lampenfassung ab;

)
Drehen Sie die Glühlampe um eine
Viertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nicht
schräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.

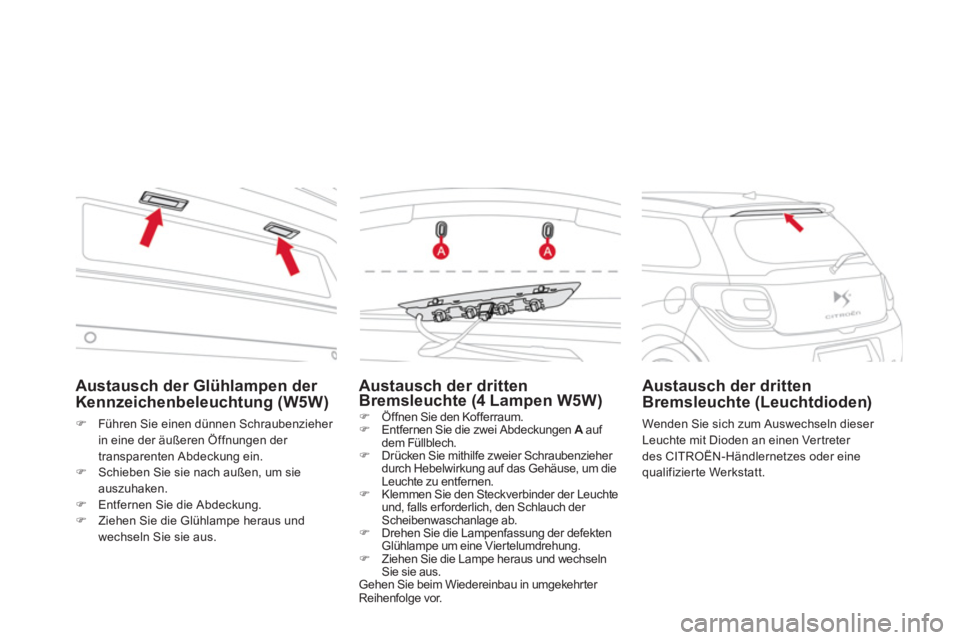

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5W)


)
Führen Sie einen dünnen Schraubenzieher
in eine der äußeren Öffnungen der
transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um sie
auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus und
wechseln Sie sie aus.


















Austausch der dritten
Bremsleuchte (4 Lampen W5W)

)
Öffnen Sie den Kofferraum.

)
Entfernen Sie die zwei Abdeckungen A
auf
dem Füllblech.

)
Drücken Sie mithilfe zweier Schraubenzieher
durch Hebelwirkung auf das Gehäuse, um die
Leuchte zu entfernen.

)
Klemmen Sie den Steckverbinder der Leuchte
und, falls erforderlich, den Schlauch der
Scheibenwaschanlage ab.

)
Drehen Sie die Lampenfassung der defekten
Glühlampe um eine Vier telumdrehung.

)
Ziehen Sie die Lampe heraus und wechseln
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.




Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser
Leuchte mit Dioden an einen Vertreter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt.

209Praktische Tipps

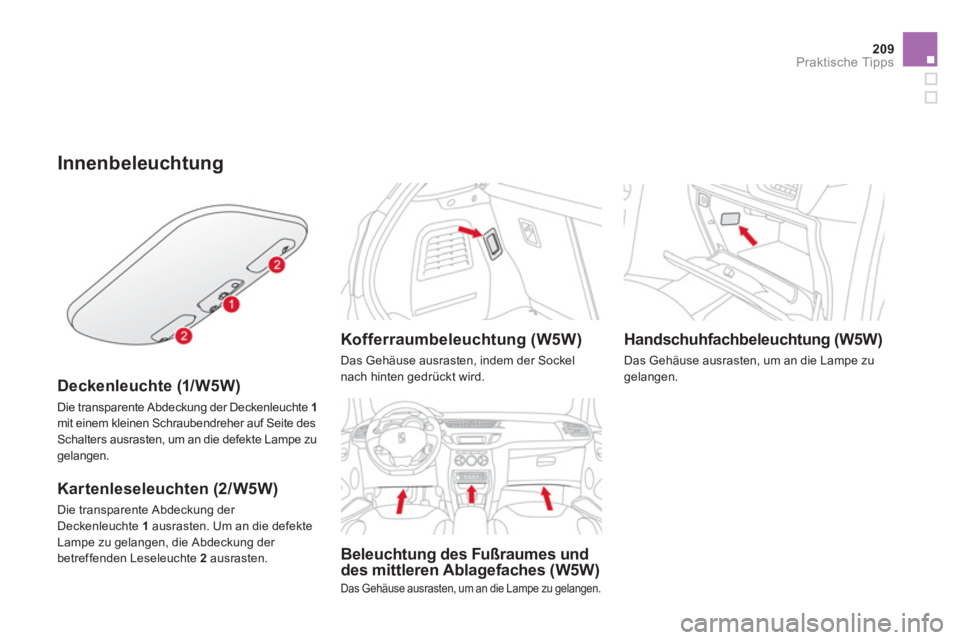

Innenbeleuchtung


Deckenleuchte (1/W5W)

Die transparente Abdeckung der Deckenleuchte 1

mit einem kleinen Schraubendreher auf Seite des
Schalters ausrasten, um an die defekte Lampe zu
gelangen.



Kartenleseleuchten (2/W5W)

Die transparente Abdeckung der
Deckenleuchte 1
ausrasten. Um an die defekte
Lampe zu gelangen, die Abdeckung der
betreffenden Leseleuchte 2
ausrasten.



Kofferraumbeleuchtung (W5W)

Das Gehäuse ausrasten, indem der Sockel
nach hinten gedrückt wird.



Beleuchtung des Fußraumes und
des mittleren Ablagefaches (W5W)

Das Gehäuse ausrasten, um an die Lampe zu gelangen.



Handschuhfachbeleuchtung (W5W)

Das Gehäuse ausrasten, um an die Lampe zu
gelangen.

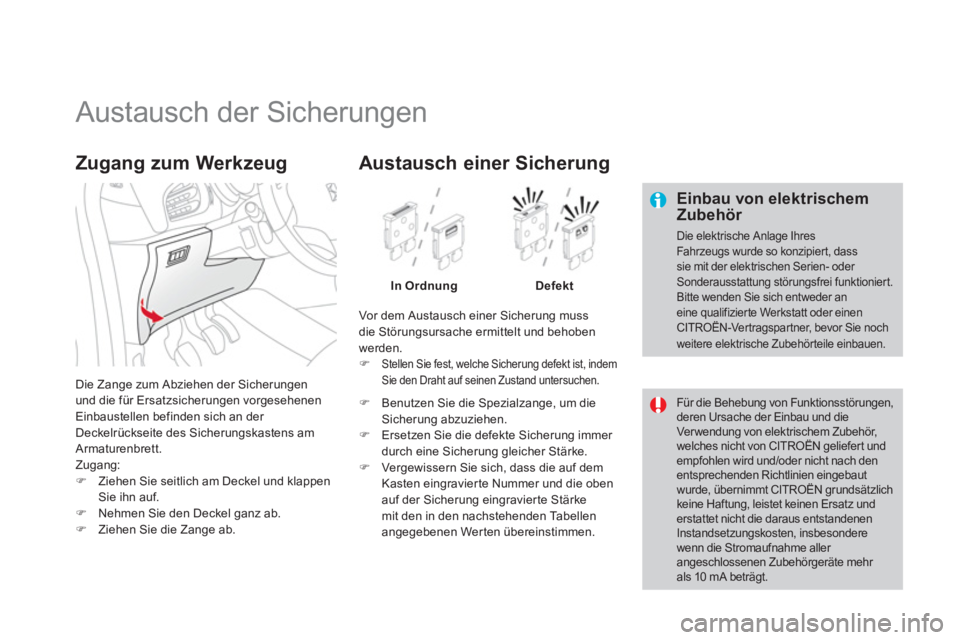

Austausch der Sicherungen


Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder
Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich entweder an
eine qualifizierte Werkstatt oder einen
CITROËN-Vertragspartner, bevor Sie noch
weitere elektrische Zubehörteile einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör,
welches nicht von CITROËN geliefert und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien eingebaut
wurde, übernimmt CITROËN grundsätzlich
keine Haftung, leistet keinen Ersatz und
erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere
wenn die Stromaufnahme aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt.


Die Zange zum Abziehen der Sicherungen
und die für Ersatzsicherungen vorgesehenen
Einbaustellen befinden sich an der
Deckelrückseite des Sicherungskastens am
Armaturenbrett.
Zugang:


)
Ziehen Sie seitlich am Deckel und klappen
Sie ihn auf.

)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Zugang zum Werkzeug

Vor dem Austausch einer Sicherung muss
die Störungsursache ermittelt und behoben
werden.


)

Stellen Sie fest, welche Sicherung defekt ist, indem
Sie den Draht auf seinen Zustand untersuchen.


Austausch einer Sicherung


In Ordnung

Defekt



)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.

)
Vergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravier te Stärke
mit den in den nachstehenden Tabellen
angegebenen Werten übereinstimmen.

211Praktische Tipps

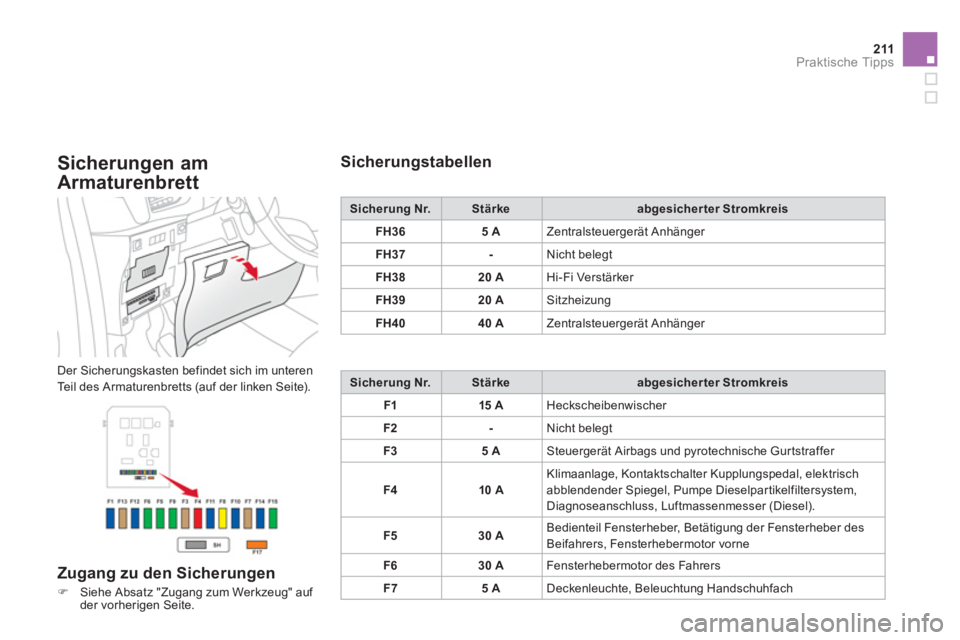

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).

Zugang zu den Sicherungen



)
Siehe Absatz "Zugang zum Werkzeug" auf
der vorherigen Seite.



Sicherungstabellen



Sicherung Nr.



Stärke


abgesicherter Stromkreis



FH36



5 A

Zentralsteuergerät Anhänger


FH37



-

Nicht belegt


FH38



20
A

Hi-Fi Verstärker


FH39



20 A

Sitzheizung


FH40



40 A

Zentralsteuergerät Anhänger



Sicherung Nr.



Stärke


abgesicherter Stromkreis



F1



15 A

Heckscheibenwischer


F2



-

Nicht belegt


F3



5 A

Steuergerät Airbags und pyrotechnische Gurtstraffer


F4



10 A

Klimaanlage, Kontaktschalter Kupplungspedal, elektrisch
abblendender Spiegel, Pumpe Dieselpartikelfiltersystem,
Diagnoseanschluss, Luftmassenmesser (Diesel).


F5



30 A

Bedienteil Fensterheber, Betätigung der Fensterheber des
Beifahrers, Fensterhebermotor vorne


F6



30 A

Fensterhebermotor des Fahrers


F7



5 A

Deckenleuchte, Beleuchtung Handschuhfach

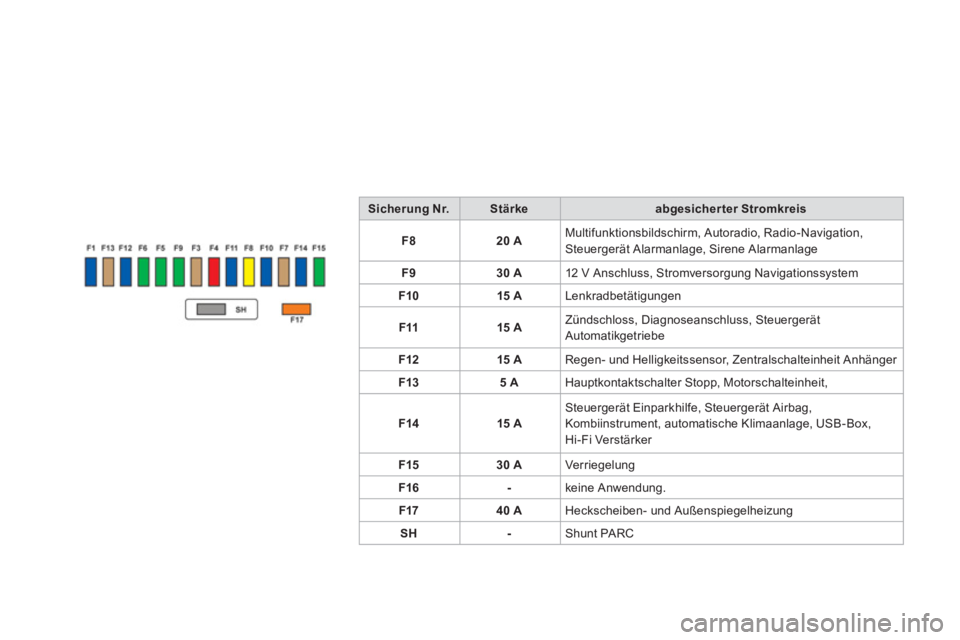

Sicherung Nr.



Stärke


abgesicherter Stromkreis



F8



20 A

Multifunktionsbildschirm, Autoradio, Radio-Navigation,
Steuergerät Alarmanlage, Sirene Alarmanlage


F9



30 A

12 V Anschluss, Stromversorgung Navigationssystem


F10



15 A

Lenkradbetätigungen


F11



15 A

Zündschloss, Diagnoseanschluss, Steuergerät
Automatikgetriebe


F12



15 A

Regen- und Helligkeitssensor, Zentralschalteinheit Anhänger


F13



5 A

Hauptkontaktschalter Stopp, Motorschalteinheit,


F14



15 A

Steuergerät Einparkhilfe, Steuergerät Airbag,
Kombiinstrument, automatische Klimaanlage, USB-Box,
Hi-Fi Verstärker


F15



30 A

Verriegelung


F16



-

keine Anwendung.


F17



40 A

Heckscheiben- und Außenspiegelheizung


SH



-

Shunt PARC

213Praktische Tipps

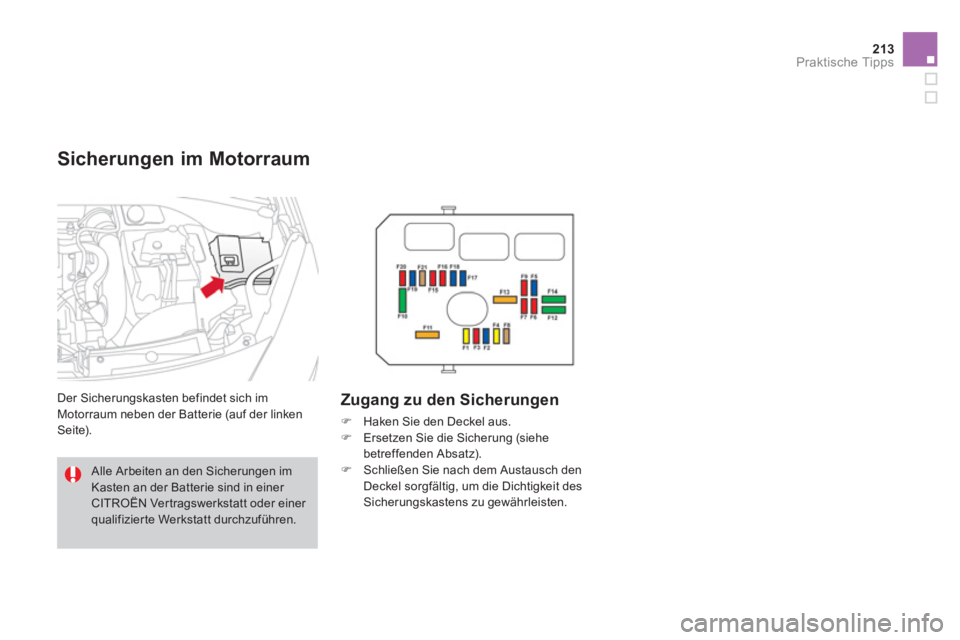

Sicherungen im Motorraum

Der Sicherungskasten befindet sich im
Motorraum neben der Batterie (auf der linken
Seite).
Zugang zu den Sicherungen



)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Alle Arbeiten an den Sicherungen im
Kasten an der Batterie sind in einer
CITROËN Vertragswerkstatt oder einer
qualifizierte Werkstatt durchzuführen.

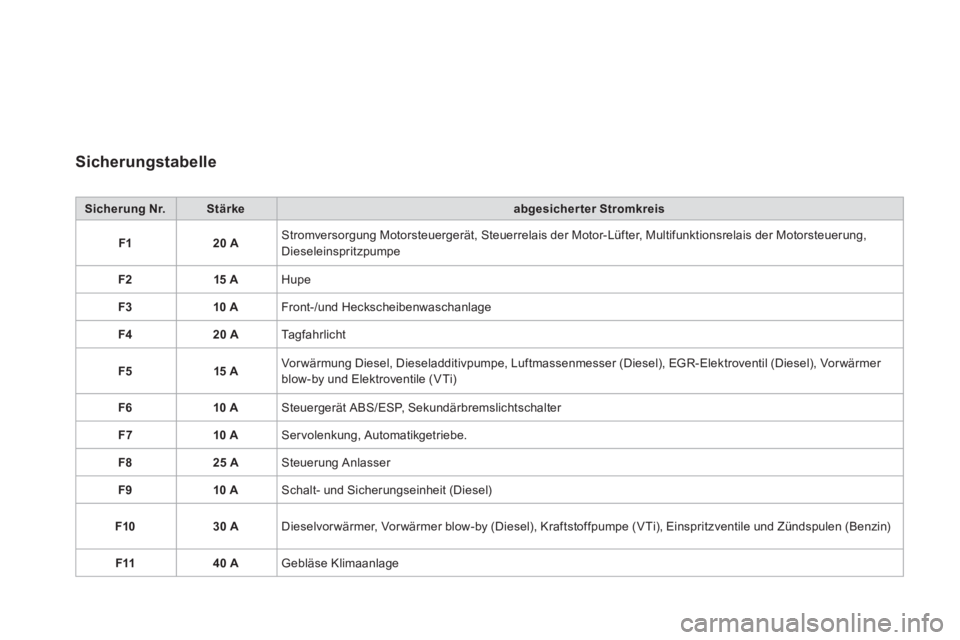

Sicherungstabelle



Sicherung Nr.



Stärke


abgesicherter Stromkreis



F1



20 A

Stromversorgung Motorsteuergerät, Steuerrelais der Motor-Lüfter, Multifunktionsrelais der Motorsteuerung,
Dieseleinspritzpumpe


F2



15 A

Hupe


F3



10 A

Front-/und Heckscheibenwaschanlage


F4



20 A

Ta g f a h r l i c h t


F5



15 A

Vor wärmung Diesel, Dieseladditivpumpe, Luftmassenmesser (Diesel), EGR-Elektroventil (Diesel), Vor wärmer
blow-by und Elektroventile (VTi)


F6



10 A

Steuergerät ABS/ESP, Sekundärbremslichtschalter


F7



10 A

Servolenkung, Automatikgetriebe.


F8



25 A

Steuerung Anlasser


F9



10 A

Schalt- und Sicherungseinheit (Diesel)


F10



30 A

Dieselvor wärmer, Vor wärmer blow-by (Diesel), Kraftstoffpumpe (VTi), Einspritzventile und Zündspulen (Benzin)


F11



40 A

Gebläse Klimaanlage
