2011.5 PEUGEOT 3008 Betriebsanleitungen (in German)

183
PRAKTISCHE TIPPS

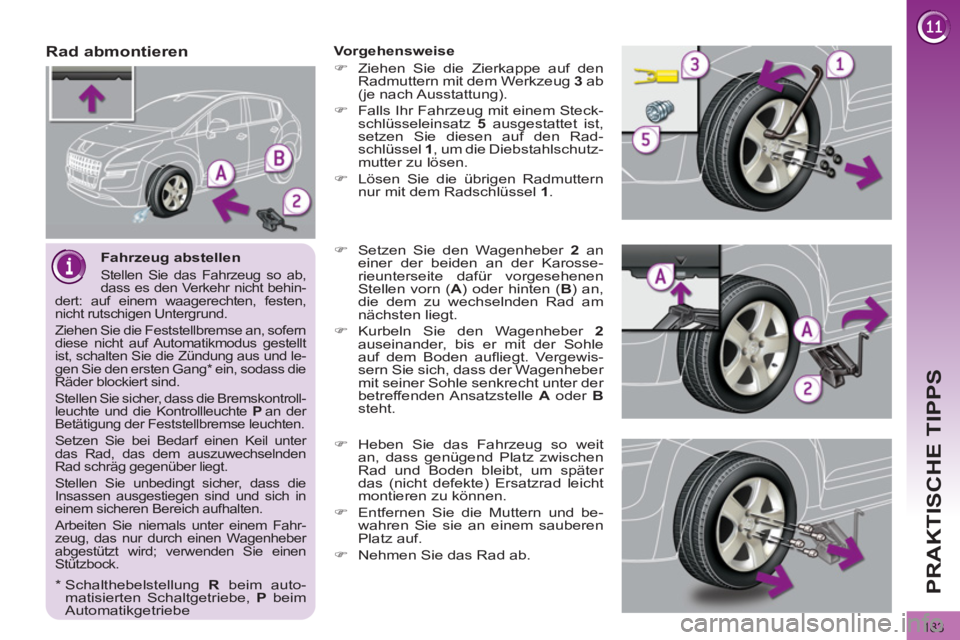

Fahrzeug abstellen

Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behin-
dert: auf einem waagerechten, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt
ist, schalten Sie die Zündung aus und le-
gen Sie den ersten Gang * ein, sodass die
Räder blockiert sind.
Stellen Sie sicher, dass die Bremskontroll-
leuchte und die Kontrollleuchte P
an der
Betätigung der Feststellbremse leuchten.
Setzen Sie bei Bedarf einen Keil unter
das Rad, das dem auszuwechselnden
Rad schräg gegenüber liegt.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem Fahr-
zeug, das nur durch einen Wagenheber
abgestützt wird; verwenden Sie einen
Stützbock.










Rad abmontieren

Vorgehensweise


)
Ziehen Sie die Zierkappe auf den
Radmuttern mit dem Werkzeug 3
ab
(je nach Ausstattung).

)
Falls Ihr Fahrzeug mit einem Steck-
schlüsseleinsatz 5
ausgestattet ist,
setzen Sie diesen auf den Rad-
schlüssel 1
, um die Diebstahlschutz-
mutter zu lösen.

)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.

)
Setzen Sie den Wagenheber 2
an
einer der beiden an der Karosse-
rieunterseite dafür vorgesehenen
Stellen vorn ( A
) oder hinten ( B
) an,
die dem zu wechselnden Rad am
nächsten liegt.

)
Kurbeln Sie den Wagenheber 2

auseinander, bis er mit der Sohle
auf dem Boden aufl iegt. Vergewis-
sern Sie sich, dass der Wagenheber
mit seiner Sohle senkrecht unter der
betreffenden Ansatzstelle A
oder B

steht.

)
Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.

)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.

)
Nehmen Sie das Rad ab.



*
Schalthebelstellung R
beim auto-
matisierten Schaltgetriebe, P
beim
Automatikgetriebe

184
PRAKTISCHE TIPPS

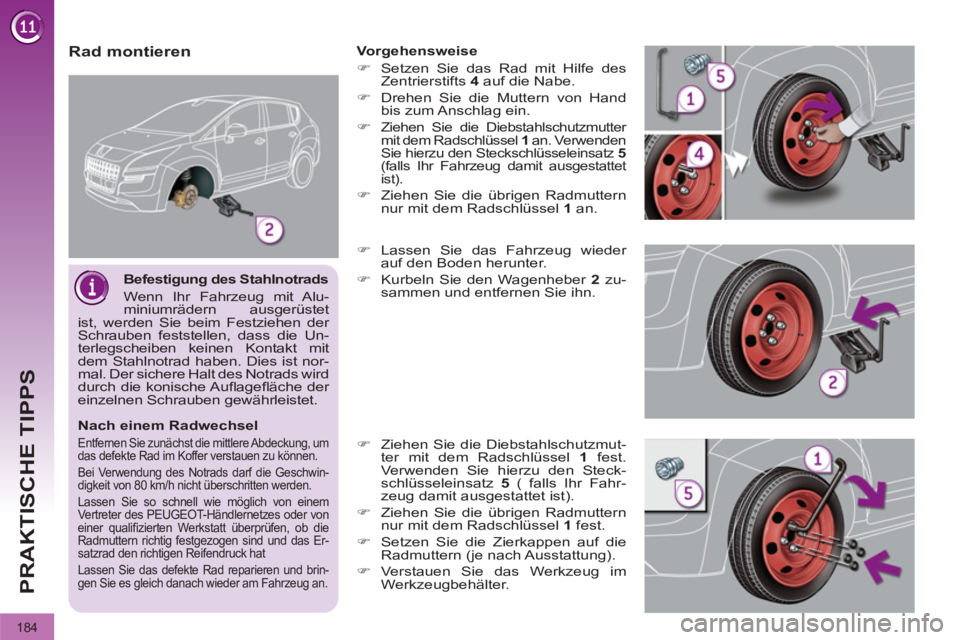

Befestigung des Stahlnotrads

Wenn Ihr Fahrzeug mit Alu-
miniumrädern ausgerüstet
ist, werden Sie beim Festziehen der
Schrauben feststellen, dass die Un-
terlegscheiben keinen Kontakt mit
dem Stahlnotrad haben. Dies ist nor-
mal. Der sichere Halt des Notrads wird
durch die konische Aufl agefl äche der
einzelnen Schrauben gewährleistet.


Rad montieren

Vorgehensweise


)
Setzen Sie das Rad mit Hilfe des
Zentrierstifts 4
auf die Nabe.

)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.

)

Ziehen Sie die Diebstahlschutzmutter
mit dem Radschlüssel 1
an. Verwenden
Sie hierzu den Steckschlüsseleinsatz 5

(falls Ihr Fahrzeug damit ausgestattet
ist).

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.

)
Lassen Sie das Fahrzeug wieder
auf den Boden herunter.

)
Kurbeln Sie den Wagenheber 2
zu-
sammen und entfernen Sie ihn.

)
Ziehen Sie die Diebstahlschutzmut-
ter mit dem Radschlüssel 1
fest.
Verwenden Sie hierzu den Steck-
schlüsseleinsatz 5
( falls Ihr Fahr-
zeug damit ausgestattet ist).

)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
fest.

)
Setzen Sie die Zierkappen auf die
Radmuttern (je nach Ausstattung).

)
Verstauen Sie das Werkzeug im
Werkzeugbehälter.


Nach einem Radwechsel

Entfernen Sie zunächst die mittlere Abdeckung, um
das defekte Rad im Koffer verstauen zu können.
Bei Verwendung des Notrads darf die Geschwin-
digkeit von 80 km/h nicht überschritten werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes oder von
einer qualifi zierten Werkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind und das Er-
satzrad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren und brin-
gen Sie es gleich danach wieder am Fahrzeug an.

185
PRAKTISCHE TIPPS

Stromschlaggefahr
Xenon-Lampen (D1S-35W)
müssen von einem Vertreter
des PEUGEOT-Händlernetzes oder
von einer qualifi zierten Werkstatt
ausgetauscht werden.

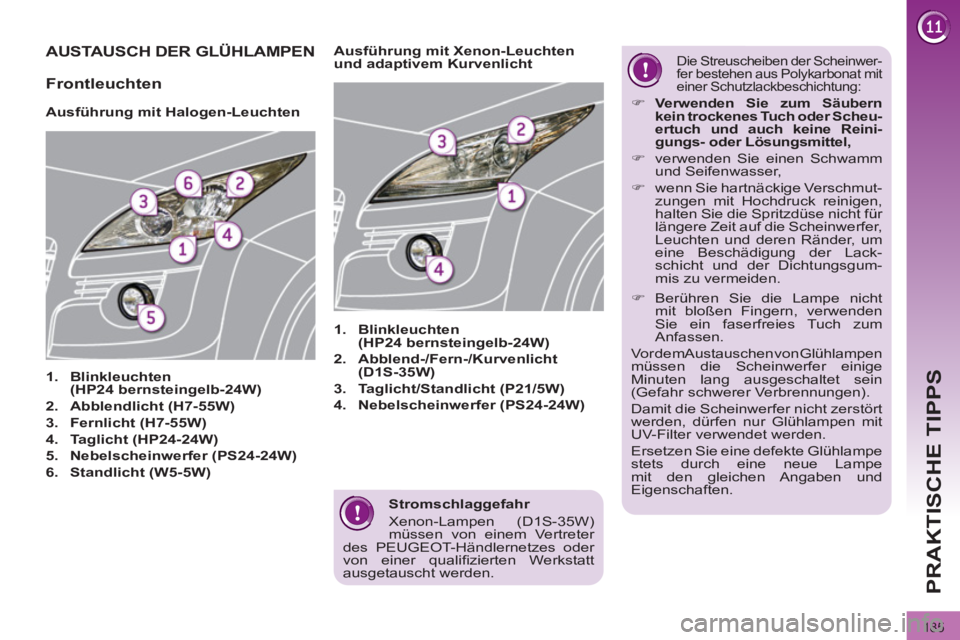

AUSTAUSCH DER GLÜHLAMPEN








Ausführung mit Halogen-Leuchten


1.
Blinkleuchten
(HP24 bernsteingelb-24W)


2.
Abblendlicht (H7-55W)


3.
Fernlicht (H7-55W)


4.
Taglicht (HP24-24W)


5.
Nebelscheinwerfer (PS24-24W)


6.
Standlicht (W5-5W)





1.
Blinkleuchten
(HP24 bernsteingelb-24W)


2.
Abblend-/Fern-/Kurvenlicht
(D1S-35W)


3.
Taglicht/Standlicht (P21/5W)


4.
Nebelscheinwerfer (PS24-24W)






























Ausführung mit Xenon-Leuchten
und adaptivem Kurvenlicht
Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:


)
Verwenden Sie zum Säubern
kein trockenes Tuch oder Scheu-
ertuch und auch keine Reini-
gungs- oder Lösungsmittel,

)
verwenden Sie einen Schwamm
und Seifenwasser,

)
wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen,
halten Sie die Spritzdüse nicht für
längere Zeit auf die Scheinwerfer,
Leuchten und deren Ränder, um
eine Beschädigung der Lack-
schicht und der Dichtungsgum-
mis zu vermeiden.


Frontleuchten




)
Berühren Sie die Lampe nicht
mit bloßen Fingern, verwenden
Sie ein faserfreies Tuch zum
Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe
mit den gleichen Angaben und
Eigenschaften.

186
PRAKTISCHE TIPPS

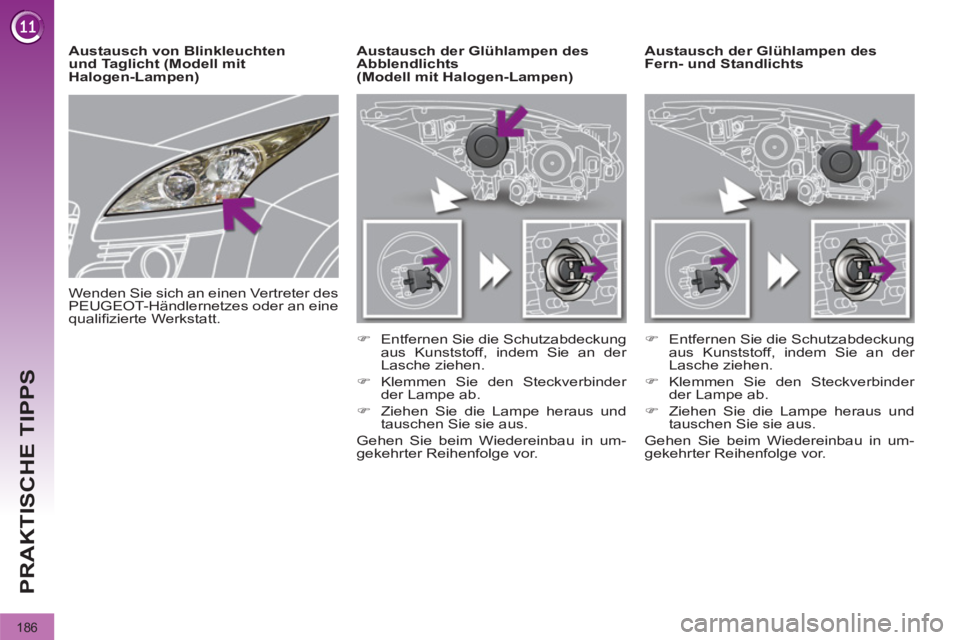

Austausch der Glühlampen des
Fern- und Standlichts






Austausch der Glühlampen des
Abblendlichts
(Modell mit Halogen-Lampen)


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.


Austausch von Blinkleuchten
und Taglicht (Modell mit
Halogen-Lampen)
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.

187
PRAKTISCHE TIPPS

Austausch der Glühlampen des Standlichts
und des Taglichts (Modell mit Xenon-Lampen)


)
Entfernen Sie die Schutzabdeckung
aus Kunststoff, indem Sie an der
Lasche ziehen.

)
Klemmen Sie den Steckverbinder
der Lampe ab.

)
Ziehen Sie die Lampe heraus und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

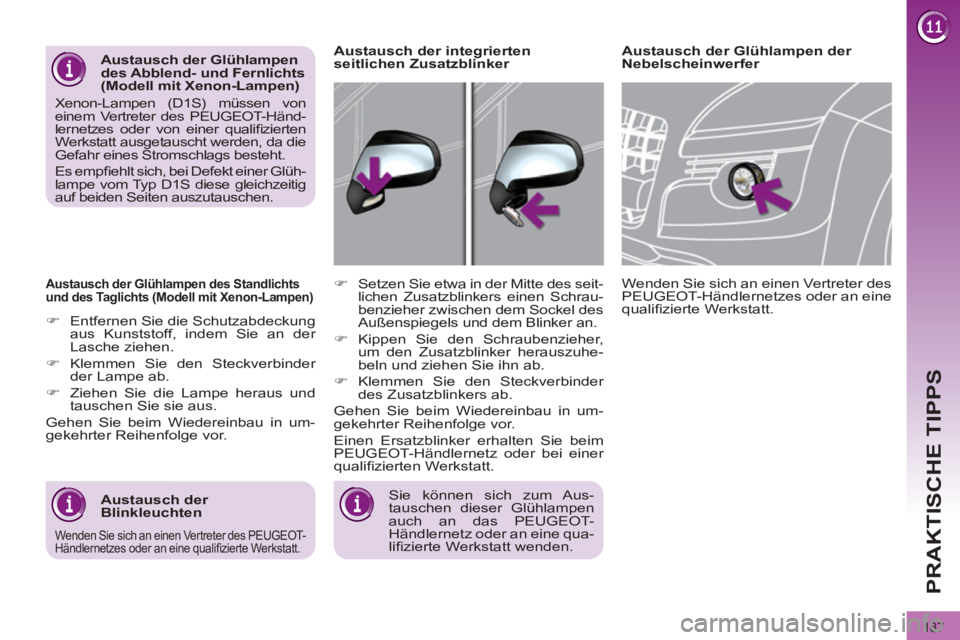

Austausch der Glühlampen der
Nebelscheinwerfer

Sie können sich zum Aus-
tauschen dieser Glühlampen
auch an das PEUGEOT-
Händlernetz oder an eine qua-
lifi zierte Werkstatt wenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifi zierte Werkstatt.


)
Setzen Sie etwa in der Mitte des seit-
lichen Zusatzblinkers einen Schrau-
benzieher zwischen dem Sockel des
Außenspiegels und dem Blinker an.

)
Kippen Sie den Schraubenzieher,
um den Zusatzblinker herauszuhe-
beln und ziehen Sie ihn ab.

)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim
PEUGEOT-Händlernetz oder bei einer
qualifi zierten Werkstatt.






Austausch der integrierten
seitlichen Zusatzblinker







Austausch der
Blinkleuchten







Austausch der Glühlampen
des Abblend- und Fernlichts
(Modell mit Xenon-Lampen)
Xenon-Lampen (D1S) müssen von
einem Vertreter des PEUGEOT-Händ-
lernetzes oder von einer qualifi zierten
Werkstatt ausgetauscht werden, da die
Gefahr eines Stromschlags besteht.
Es empfi ehlt sich, bei Defekt einer Glüh-
lampe vom Typ D1S diese gleichzeitig
auf beiden Seiten auszutauschen.

Wenden Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifi zierte Werkstatt.

188
PRAKTISCHE TIPPS

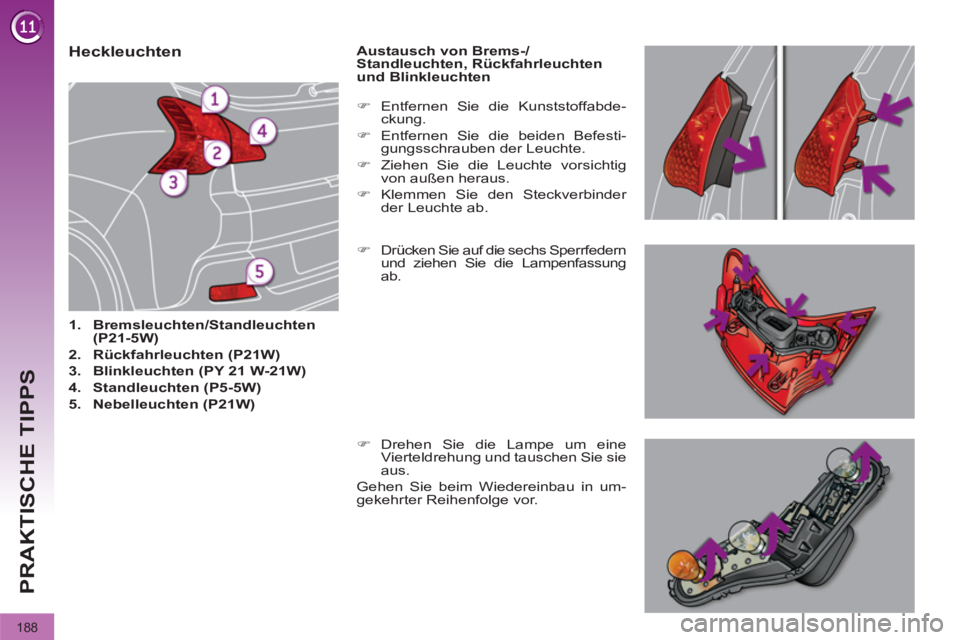

Heckleuchten



1.
Bremsleuchten/Standleuchten
(P21-5W)


2.
Rückfahrleuchten (P21W)


3.
Blinkleuchten (PY 21 W-21W)


4.
Standleuchten (P5-5W)


5.
Nebelleuchten (P21W)




Austausch von Brems-/
Standleuchten, Rückfahrleuchten
und Blinkleuchten

)
Drücken Sie auf die sechs Sperrfedern
und ziehen Sie die Lampenfassung
ab.

)
Entfernen Sie die Kunststoffabde-
ckung.

)
Entfernen Sie die beiden Befesti-
gungsschrauben der Leuchte.

)
Ziehen Sie die Leuchte vorsichtig
von außen heraus.

)
Klemmen Sie den Steckverbinder
der Leuchte ab.

)
Drehen Sie die Lampe um eine
Vierteldrehung und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.

189
PRAKTISCHE TIPPS

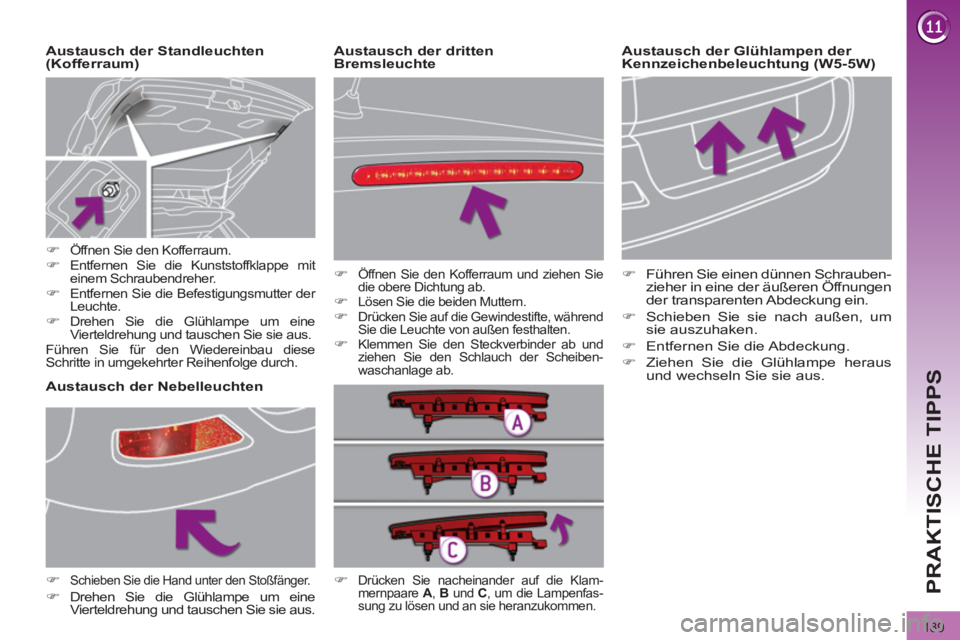

Austausch der Glühlampen der
Kennzeichenbeleuchtung (W5-5W)
Austausch der Standleuchten
(Kofferraum)


















Austausch der Nebelleuchten

)

Öffnen Sie den Kofferraum.

)
Entfernen Sie die Kunststoffklappe mit
einem Schraubendreher.

)
Entfernen Sie die Befestigungsmutter der
Leuchte.

)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie aus.
Führen Sie für den Wiedereinbau diese
Schritte in umgekehrter Reihenfolge durch.




)
Schieben Sie die Hand unter den Stoßfänger.


)
Drehen Sie die Glühlampe um eine
Vierteldrehung und tauschen Sie sie aus.





)
Führen Sie einen dünnen Schrauben-
zieher in eine der äußeren Öffnungen
der transparenten Abdeckung ein.

)
Schieben Sie sie nach außen, um
sie auszuhaken.

)
Entfernen Sie die Abdeckung.

)
Ziehen Sie die Glühlampe heraus
und wechseln Sie sie aus.



)

Drücken Sie nacheinander auf die Klam-
mernpaare A
, B
und C
, um die Lampenfas-
sung zu lösen und an sie heranzukommen.



















Austausch der dritten
Bremsleuchte


)

Öffnen Sie den Kofferraum und ziehen Sie
die obere Dichtung ab.

)
Lösen Sie die beiden Muttern.

)
Drücken Sie auf die Gewindestifte, während
Sie die Leuchte von außen festhalten.

)
Klemmen Sie den Steckverbinder ab und
ziehen Sie den Schlauch der Scheiben-
waschanlage ab.

190
PRAKTISCHE TIPPS



















AUSTAUSCH DER
SICHERUNGEN
Vorgehensweise beim Austauschen ei-
ner defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.

Zugang zum Werkzeug

Die Zange zum Abziehen der
Sicherungen befi ndet sich an der
Deckelrückseite des Sicherungskastens
am Armaturenbrett.
Zugang:


)
Nehmen Sie den Deckel ganz ab.

)
Ziehen Sie die Zange ab.



Austausch einer Sicherung

Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.


)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Draht auf
seinen Zustand untersuchen.

In Ordnung

Defekt



)
Benutzen Sie die Spezialzange, um
die Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung glei-
cher Stärke.

)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung
eingravierte Stärke mit den in den
nachstehenden Tabellen angege-
benen Werten übereinstimmen.
Einbau von elektrischem
Zubehör Die elektrische Anlage Ihres
Fahrzeugs wurde so konzipiert, dass
sie mit der elektrischen Serien- oder Ex-
traausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifi zierte Werkstatt, bevor Sie
noch weitere elektrische Zubehörteile
einbauen.
Für die Behebung von Funkti-
onsstörungen, deren Ursache
der Einbau und die Verwendung
von elektrischem Zubehör, welches
nicht von PEUGEOT geliefert und emp-
fohlen wird und/oder nicht nach den
entsprechenden PEUGEOT-Richtlinien
eingebaut wurde, übernimmt grund-
sätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr
als 10 mA beträgt.
