2011.5 PEUGEOT 3008 Betriebsanleitungen (in German)

175
PRAKTISCHE TIPPS

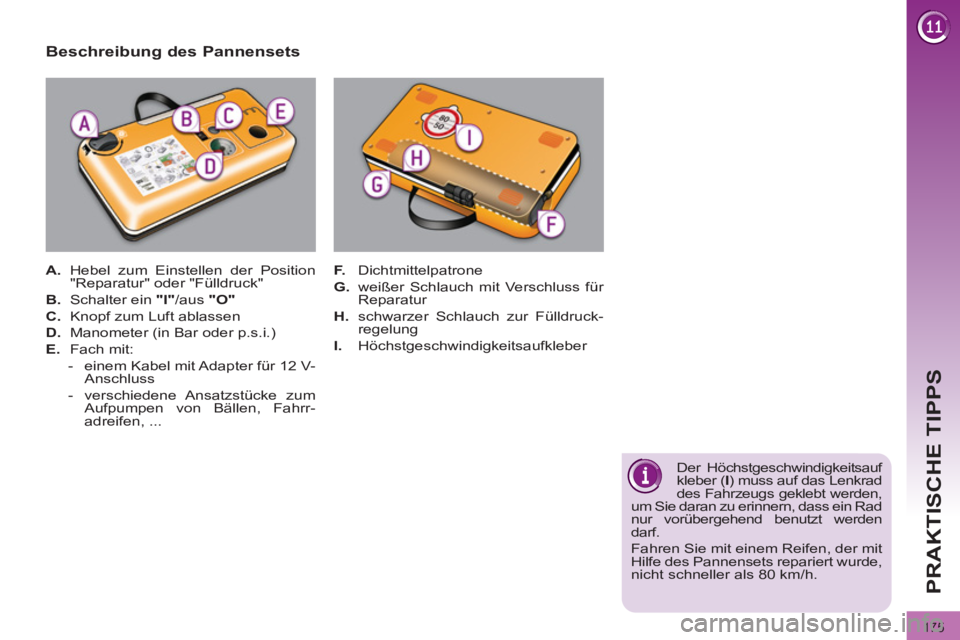

Beschreibung des Pannensets



A.
Hebel zum Einstellen der Position
"Reparatur" oder "Fülldruck"

B.
Schalter ein "I"
/aus "O"


C.
Knopf zum Luft ablassen

D.
Manometer (in Bar oder p.s.i.)

E.
Fach mit:


- einem Kabel mit Adapter für 12 V-
Anschluss

- verschiedene Ansatzstücke zum
Aufpumpen von Bällen, Fahrr-
adreifen, ...
F.
Dichtmittelpatrone

G.
weißer Schlauch mit Verschluss für
Reparatur

H.
schwarzer Schlauch zur Fülldruck-
regelung

I.
Höchstgeschwindigkeitsaufkleber

Der Höchstgeschwindigkeitsauf
kleber ( I
) muss auf das Lenkrad
des Fahrzeugs geklebt werden,
um Sie daran zu erinnern, dass ein Rad
nur vorübergehend benutzt werden
darf.
Fahren Sie mit einem Reifen, der mit
Hilfe des Pannensets repariert wurde,
nicht schneller als 80 km/h.

176
PRAKTISCHE TIPPS

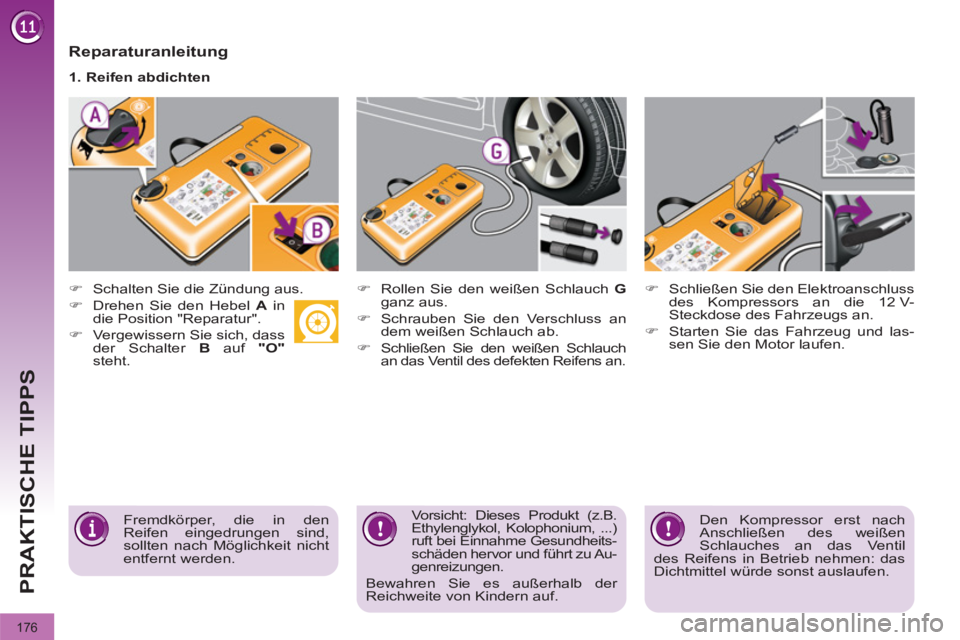

Reparaturanleitung



)
Schalten Sie die Zündung aus.

)
Drehen Sie den Hebel A
in
die Position "Reparatur".

)
Vergewissern Sie sich, dass
der Schalter B
auf "O"

steht.
1. Reifen abdichten

)
Rollen Sie den weißen Schlauch G

ganz aus.

)
Schrauben Sie den Verschluss an
dem weißen Schlauch ab.

)

Schließen Sie den weißen Schlauch
an das Ventil des defekten Reifens an.

)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und las-
sen Sie den Motor laufen.


Fremdkörper, die in den
Reifen eingedrungen sind,
sollten nach Möglichkeit nicht
entfernt werden.

Vorsicht: Dieses Produkt (z.B.
Ethylenglykol, Kolophonium, ...)
ruft bei Einnahme Gesundheits-
schäden hervor und führt zu Au-
genreizungen.
Bewahren Sie es außerhalb der
Reichweite von Kindern auf.
Den Kompressor erst nach
Anschließen des weißen
Schlauches an das Ventil
des Reifens in Betrieb nehmen: das
Dichtmittel würde sonst auslaufen.

177
PRAKTISCHE TIPPS

)

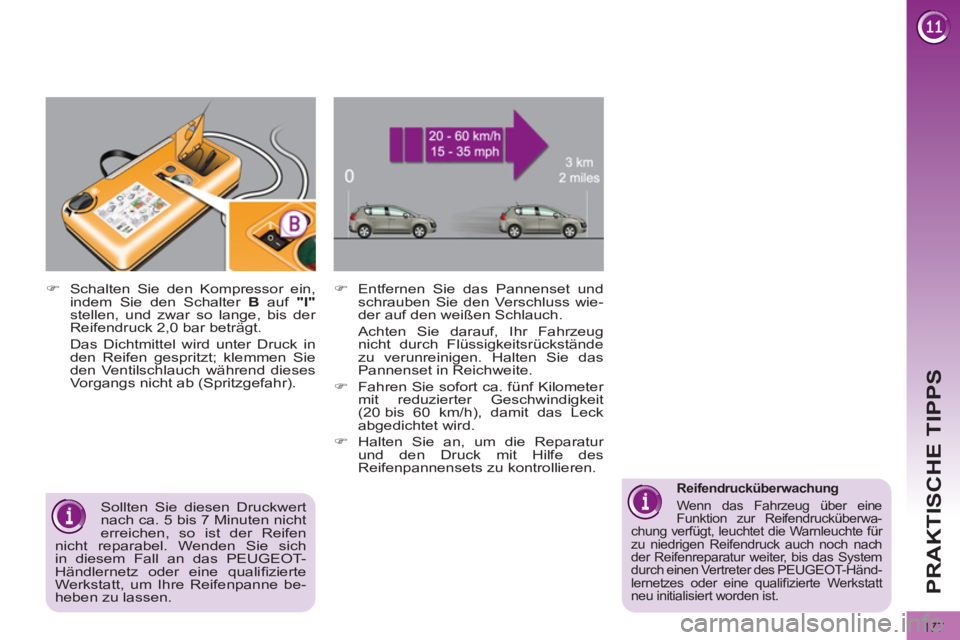

Entfernen Sie das Pannenset und
schrauben Sie den Verschluss wie-
der auf den weißen Schlauch.
Achten Sie darauf, Ihr Fahrzeug
nicht durch Flüssigkeitsrückstände
zu verunreinigen. Halten Sie das
Pannenset in Reichweite.

)
Fahren Sie sofort ca. fünf Kilometer
mit reduzierter Geschwindigkeit
(20 bis 60 km/h), damit das Leck
abgedichtet wird.

)
Halten Sie an, um die Reparatur
und den Druck mit Hilfe des
Reifenpannensets zu kontrollieren.

)
Schalten Sie den Kompressor ein,
indem Sie den Schalter B
auf "I"

stellen, und zwar so lange, bis der
Reifendruck 2,0 bar beträgt.
Das Dichtmittel wird unter Druck in
den Reifen gespritzt; klemmen Sie
den Ventilschlauch während dieses
Vorgangs nicht ab (Spritzgefahr).

Sollten Sie diesen Druckwert
nach ca. 5 bis 7 Minuten nicht
erreichen, so ist der Reifen
nicht reparabel. Wenden Sie sich
in diesem Fall an das PEUGEOT-
Händlernetz oder eine qualifi zierte
Werkstatt, um Ihre Reifenpanne be-
heben zu lassen.



Reifendrucküberwachung
Wenn das Fahrzeug über eine
Funktion zur Reifendrucküberwa-
chung verfügt, leuchtet die Warnleuchte für
zu niedrigen Reifendruck auch noch nach
der Reifenreparatur weiter, bis das System
durch einen Vertreter des PEUGEOT-Händ-
lernetzes oder eine qualifi zierte Werkstatt
neu initialisiert worden ist.

178
PRAKTISCHE TIPPS

)
Suchen Sie baldmöglichst einen
PEUGEOT-Vertragspartner oder
eine qualifi zierte Werkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt, dass Sie das Pannenset verwen-
det haben. Nach Diagnose des Reifens wird
er Ihnen mitteilen, ob der Reifen repariert
werden kann oder ausgetauscht werden
muss.





)
Drehen Sie den Hebel A
in
die Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil
des reparierten Rads an.
)
Schließen Sie den Elektroanschluss
des Kompressors erneut an die
12 V-Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug erneut
und lassen Sie den Motor laufen.
)
Regeln Sie den Druck mit Hilfe
des Kompressors nach (Luft auf-
pumpen: Schalter B
auf "I"
; Luft
ablassen: Schalter B
auf "O"
und
Knopf C
drücken), und zwar ent-
sprechend den Angaben auf dem
Reifendruckaufkleber des Fahrzeugs
im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist
darauf hin, dass das Leck nicht kor-
rekt abgedichtet ist. Wenden Sie
sich an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt, um
Ihre Panne beheben zu lassen.


)
Entfernen Sie das Pannenset und
verstauen Sie es.

)
Fahren Sie mit mäßiger
Geschwindigkeit (maximal 80 km/h)
und nicht weiter als ca. 200 km.
2. Fülldruck regeln

179
PRAKTISCHE TIPPS

Patrone entfernen




)
Verstauen Sie den schwarzen
Schlauch.

)
Entfernen Sie das gebogene Ende
des weißen Schlauchs.

)

Halten Sie den Kompressor senkrecht.

)
Schrauben Sie die Patrone von un-
ten ab.


Achten Sie auf auslaufende
Flüssigkeit.
Das Haltbarkeitsdatum der Flüs-
sigkeit steht auf der Patrone.
Die Flüssigkeitspatrone ist zum einma-
ligen Gebrauch bestimmt. Sie muss
ersetzt werden, auch wenn sie nur an-
gebrochen ist.
Entsorgen Sie die Patrone nach Ge-
brauch nicht in der freien Natur. Geben
Sie sie im PEUGEOT-Händlernetz oder
bei einer dafür zuständigen Entsor-
gungsstelle ab.
Denken Sie daran, sich eine neue Fla-
sche mit Dichtmittel zu besorgen. Sie
erhalten sie im PEUGEOT-Händlernetz
oder bei einer qualifi zierten Werkstatt.



Reifendruck kontrollieren/
gelegentlich aufpumpen


)
Drehen Sie den Hebel A
auf
Position "Fülldruck".

)
Rollen Sie den schwarzen
Schlauch H
ganz aus.

)
Schließen Sie den schwarzen
Schlauch an das Ventil des Rads
oder des betreffenden Gegenstandes
an.
Montieren Sie bei Bedarf zuvor
eines der mit dem Set gelieferten
Aufsatzstücke.
Sie können den Kompressor, ohne
Verwendung des Dichtmittels, auch be-
nutzen, um:


- Ihre Reifen zu kontrollieren oder ge-
legentlich aufzupumpen,

- andere Gegenstände (Ballons,
Fahrradreifen, ...) aufzupumpen.

)
Schließen Sie den Elektroanschluss
des Kompressors an die 12 V-
Steckdose des Fahrzeugs an.

)
Starten Sie das Fahrzeug und las-
sen Sie den Motor laufen.

)
Regeln Sie den Druck mit Hilfe des
Kompressors nach (Luft aufpumpen:
Schalter B
auf "I"
; Luft ablassen:
Schalter B
auf "O"
und Knopf C
drü-
cken), und zwar entsprechend den
auf dem Aufkleber des Fahrzeugs
oder des betreffenden Gegenstan-
des angegebenen Druckwerten.

)
Entfernen Sie das Pannenset und
verstauen Sie es.

180
PRAKTISCHE TIPPS

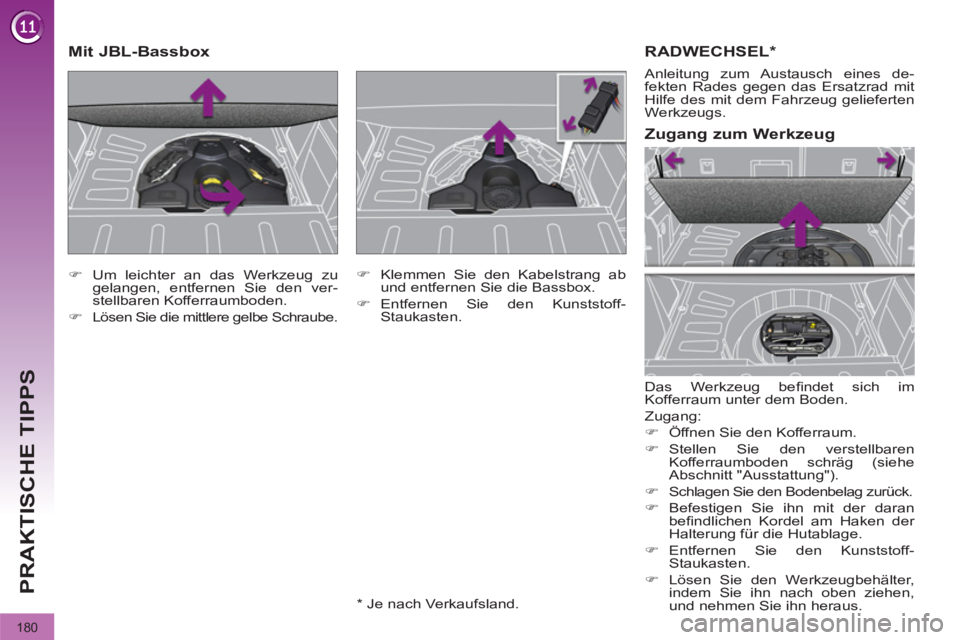

RADWECHSEL *

Das Werkzeug befi ndet sich im
Kofferraum unter dem Boden.
Zugang:


)
Öffnen Sie den Kofferraum.

)
Stellen Sie den verstellbaren
Kofferraumboden schräg (siehe
Abschnitt "Ausstattung").

)
Schlagen Sie den Bodenbelag zurück.

)
Befestigen Sie ihn mit der daran
befi ndlichen Kordel am Haken der
Halterung für die Hutablage.

)
Entfernen Sie den Kunststoff-
Staukasten.

)
Lösen Sie den Werkzeugbehälter,
indem Sie ihn nach oben ziehen,
und nehmen Sie ihn heraus.


Zugang zum Werkzeug

Anleitung zum Austausch eines de-
fekten Rades gegen das Ersatzrad mit
Hilfe des mit dem Fahrzeug gelieferten
Werkzeugs.


)
Um leichter an das Werkzeug zu
gelangen, entfernen Sie den ver-
stellbaren Kofferraumboden.

)
Lösen Sie die mittlere gelbe Schraube.
















Mit JBL-Bassbox


)
Klemmen Sie den Kabelstrang ab
und entfernen Sie die Bassbox.

)
Entfernen Sie den Kunststoff-
Staukasten.


*
Je nach Verkaufsland.

181
PRAKTISCHE TIPPS

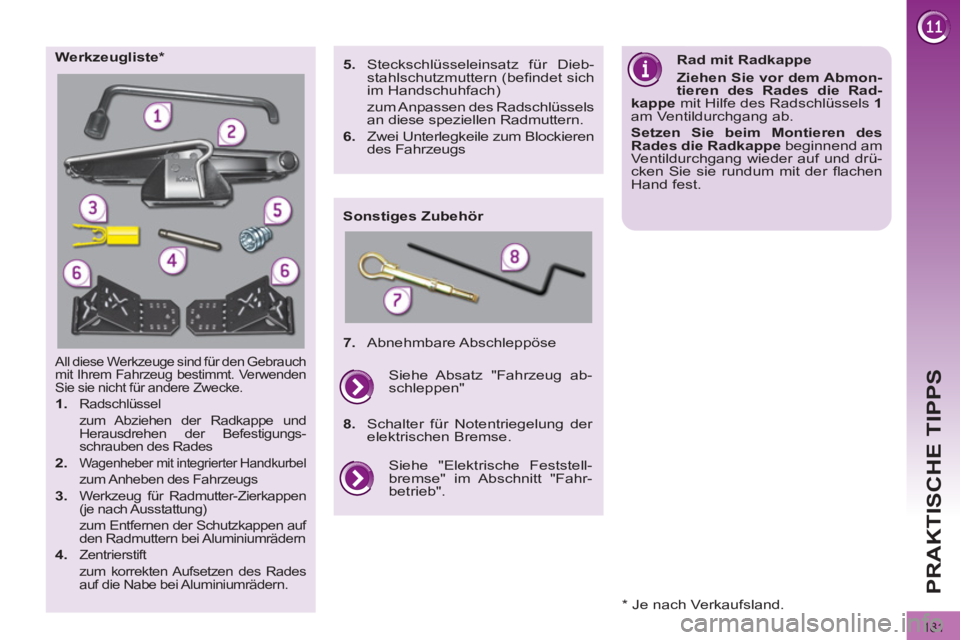

All diese Werkzeuge sind für den Gebrauch
mit Ihrem Fahrzeug bestimmt. Verwenden
Sie sie nicht für andere Zwecke.


1. Radschlüssel
zum Abziehen der Radkappe und
Herausdrehen der Befestigungs-
schrauben des Rades

2. Wagenheber mit integrierter Handkurbel
zum Anheben des Fahrzeugs


3. Werkzeug für Radmutter-Zierkappen
(je nach Ausstattung)
zum Entfernen der Schutzkappen auf
den Radmuttern bei Aluminiumrädern

4. Zentrierstift
zum korrekten Aufsetzen des Rades
auf die Nabe bei Aluminiumrädern.

Werkzeugliste *

Sonstiges Zubehör
Rad mit Radkappe

Ziehen Sie vor dem Abmon-
tieren des Rades die Rad-
kappe
mit Hilfe des Radschlüssels 1

am Ventildurchgang ab.

Setzen Sie beim Montieren des
Rades die Radkappe
beginnend am
Ventildurchgang wieder auf und drü-
cken Sie sie rundum mit der fl achen
Hand fest.

5.
Steckschlüsseleinsatz für Dieb-
stahlschutzmuttern (befi ndet sich
im Handschuhfach)
zum Anpassen des Radschlüssels
an diese speziellen Radmuttern.

6.
Zwei Unterlegkeile zum Blockieren
des Fahrzeugs


7.
Abnehmbare Abschleppöse
Siehe "Elektrische Feststell-
bremse" im Abschnitt "Fahr-
betrieb". Siehe Absatz "Fahrzeug ab-
schleppen"

8.
Schalter für Notentriegelung der
elektrischen Bremse.

* Je nach Verkaufsland.

182
PRAKTISCHE TIPPS















Zugang zum Ersatzrad *

Das Ersatzrad befi ndet sich im Koffer-
raum unter dem Boden.
Je nach Bestimmungsland handelt es
sich um ein Stahlersatzrad, ein Alumini-
umrad oder ein Notrad.
Zugang wie im Absatz "Zugang zum
Werkzeug" auf der vorigen Seite be-
schrieben.
Rad entnehmen


)
Lösen Sie die mittlere gelbe
Schraube.

)
Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.

)
Nehmen Sie das Rad aus dem
Kofferraum.


Rad verstauen


)
Verstauen Sie das Rad wieder an
seinem Platz.

)
Lösen Sie die mittlere gelbe
Schraube mit einigen Umdrehungen
und setzen Sie sie dann auf die
Radmitte.

)
Ziehen Sie die mittlere Schraube bis
zum hörbaren Einrasten fest, damit
das Rad richtigen Halt hat.

)
Verstauen Sie den Werkzeugbehälter
wieder in der Mitte des Rades und
klemmen Sie ihn fest.

)
Verstauen sie den Polystyrol-
Staukasten wieder an seinem Platz.


Reifendrucküberwachung
Das Ersatzrad hat keinen
Sensor. Das defekte Rad muss
von einem Vertreter des PEUGEOT-
Händlernetzes oder von einerqualifi -
zierten Werkstatt repariert werden.


*
Je nach Verkaufsland.
