2011.5 PEUGEOT 3008 Betriebsanleitungen (in German)

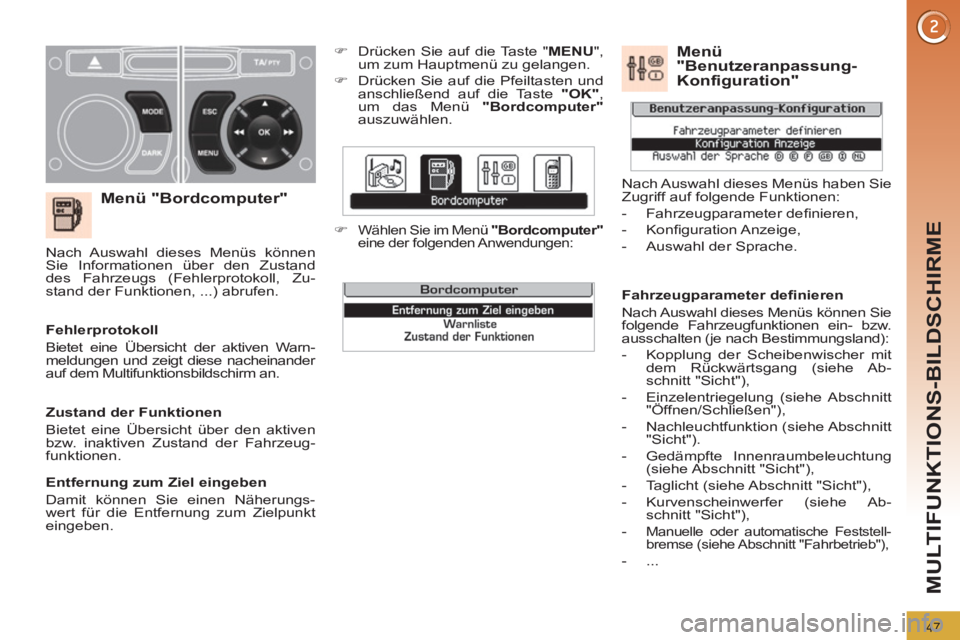

47
MULTIFUNKTIONS-BILDSCHIRME

Menü "Bordcomputer"



)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.

)
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK"
,
um das Menü "Bordcomputer"

auszuwählen.

)

Wählen Sie im Menü "Bordcomputer"

eine der folgenden Anwendungen:



Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an. Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs (Fehlerprotokoll, Zu-
stand der Funktionen, ...) abrufen.

Fahrzeugparameter defi nieren
Nach Auswahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten (je nach Bestimmungsland):


- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),

- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),

- Nachleuchtfunktion (siehe Abschnitt
"Sicht").

- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Kurvenscheinwerfer (siehe Ab-
schnitt "Sicht"),

-
Manuelle oder automatische Feststell-
bremse (siehe Abschnitt "Fahrbetrieb"),

- ...


Menü
"Benutzeranpassung-
Konfiguration"
Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:


- Fahrzeugparameter defi nieren,

- Konfi guration Anzeige,

- Auswahl der Sprache.


Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Zustand der Fahrzeug-
funktionen.

Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.

48
MULTIFUNKTIONS-BILDSCHIRME

Anzeige konfi gurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:


- Helligkeit-Video,

- Datum und Uhrzeit,

- Wahl der Einheiten.


Sprache wählen
Wenn Sie dieses Menü auswählen,
können Sie die Anzeigesprache auf
dem Bildschirm ändern (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe * ). Beispiel: Einstellung der Nachleucht-
dauer.



)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.

)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.

)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste " OK
", um die
Wahl zu bestätigen.
)

Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das Feld " OK
" auszuwählen und zu be-
stätigen oder auf die Taste " ESC
", um
die Einstellung rückgängig zu machen.



Menü "Telefon"
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die
verschiedenen Telefonverzeichnisse ab-
fragen (Anrufl iste, Dienste, ...) und Ihre
Gespräche führen (abheben, aufl egen,
Parallel-Anruf, Stummschaltung, ...).
*
Je nach Bestimmungsland Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im
Stand vornehmen. Einzelheiten zur Anwendung
"Telefon" fi nden Sie im Abschnitt
"Audioanlage und Telematik"
unter WIP Sound.

49
MULTIFUNKTIONS-BILDSCHIRME

Bildschirmanzeigen

Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Überprüfung der Fahrzeugzugänge,

- Warnmeldungen und Meldungen
zum Betriebszustand der Fahrzeug-
funktionen, die vorübergehend an-
gezeigt werden,

- Audio-Funktionen,

- Informationen des Bordcomputers.

- Informationen des bordeigenen Na-
vigationssystems. Um vom Bedienfeld des WIP Nav aus
eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehö-
rige Taste "RADIO"
, "MUSIC"
,
"NAV"
, "TRAFFIC"
, "SETUP"
oder
"PHONE"
, damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren.















EINKLAPPBARER 16:9-
FARBBILDSCHIRM (WIP NAV)
Bedienungsschalter
Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstel-
len...), fi nden Sie im Absatz "Zugang
zum einklappbaren Bildschirm".
Eine ausführlichere Beschrei-
bung der Anwendungen fi nden
Sie im Abschnitt "Audio-Anlage
und Telematik".
Je nach Ausstattung Ihres Fahr-
zeugs erscheinen die Informati-
onen des Bordcomputers auf dem
Multifunktionsbildschirm oder in der
Anzeige des Kombiinstruments.

50
MULTIFUNKTIONS-BILDSCHIRME

Menü "SETUP"




)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:


- "Sprachen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Fahrzeugparameter",

- "Einheiten",

- "Systemparameter".



Sprachen
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * .

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
oder die gesonderte Anleitung, die Sie
zusammen mit den anderen Borddoku-
menten erhalten haben).

*
Je nach Bestimmung
Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).

Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten (je nach Bestimmung):


- an den Rückwärtsgang gekoppelter
Scheibenwischer (siehe Abschnitt
"Sicht"),

- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),

- Nachleuchtfunktion und Zugangsbe-
leuchtung (siehe Abschnitt "Sicht"),

- Ambiente Beleuchtung (siehe Ab-
schnitt "Sicht"),

- Taglicht (siehe Abschnitt "Sicht"),

- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),

- Automatische oder manuelle Feststell-
bremse (siehe Abschnitt "Fahrbetrieb"),

- ...


Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Verbrauch (km/l, l/100 oder mpg). Aus Sicherheitsgründen muss
die Einstellung der Multifunk-
tionsbildschirme durch den
Fahrer grundsätzlich bei stehendem
Fahrzeug vorgenommen werden.

Systemparameter

In diesem Menü können Sie die Werkseinstel-
lung wieder herstellen, die Software-Version
anzeigen lassen und die durchlaufenden Texte
aktivieren.

51
MULTIFUNKTIONS-BILDSCHIRME














HOCHAUFLÖSENDER
EINKLAPPBARER
16:9-FARBBILDSCHIRM (WIP COM 3D)

Bildschirmanzeigen

Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Audiofunktionen,

- Informationen des Telefons und der
Verzeichnisse,

- Informationen des bordeigenen
Navigationssystems.



Bedienungsschalter

Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren.

Eine ausführlichere Beschrei-
bung der Anwendungen fi nden
Sie im Abschnitt "Audio-Anlage
und Telematik" oder in der gesonderten
Anleitung, die Sie zusammen mit den an-
deren Borddokumenten erhalten haben.
Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstel-
len...), fi nden Sie im Absatz "Zugang
zum einklappbaren Bildschirm".

52

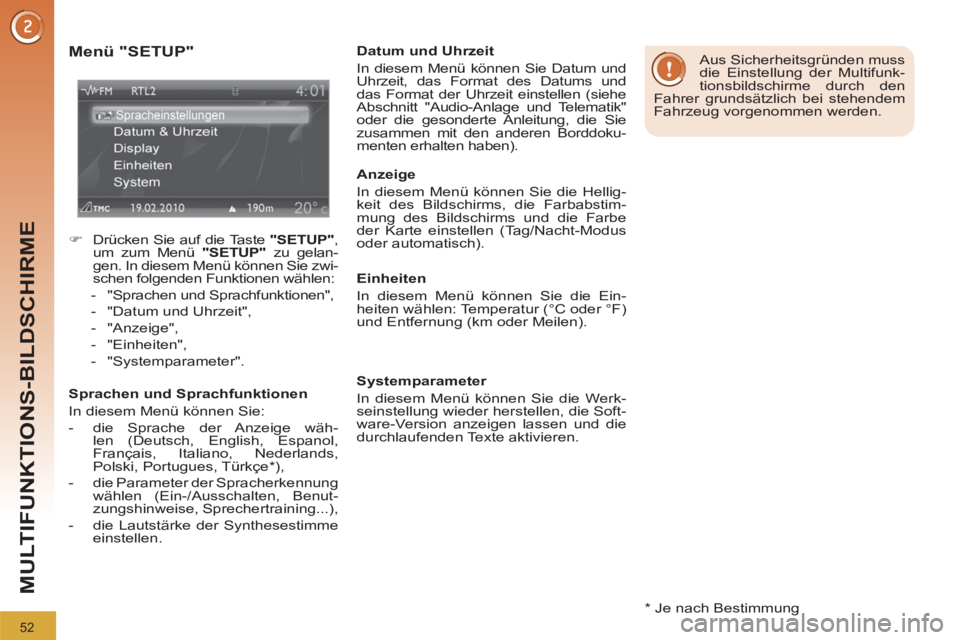

MULTIFUNKTIONS-BILDSCHIRME

*
Je nach Bestimmung


Menü "SETUP"



)
Drücken Sie auf die Taste "SETUP"
,
um zum Menü "SETUP"
zu gelan-
gen. In diesem Menü können Sie zwi-
schen folgenden Funktionen wählen:


- "Sprachen und Sprachfunktionen",

- "Datum und Uhrzeit",

- "Anzeige",

- "Einheiten",

- "Systemparameter".


Sprachen und Sprachfunktionen
In diesem Menü können Sie:


- die Sprache der Anzeige wäh-
len (Deutsch, English, Espanol,
Français, Italiano, Nederlands,
Polski, Portugues, Türkçe * ),

- die Parameter der Spracherkennung
wählen (Ein-/Ausschalten, Benut-
zungshinweise, Sprechertraining...),

- die Lautstärke der Synthesestimme
einstellen.

Datum und Uhrzeit
In diesem Menü können Sie Datum und
Uhrzeit, das Format des Datums und
das Format der Uhrzeit einstellen (siehe
Abschnitt "Audio-Anlage und Telematik"
oder die gesonderte Anleitung, die Sie
zusammen mit den anderen Borddoku-
menten erhalten haben).

Anzeige
In diesem Menü können Sie die Hellig-
keit des Bildschirms, die Farbabstim-
mung des Bildschirms und die Farbe
der Karte einstellen (Tag/Nacht-Modus
oder automatisch).

Einheiten
In diesem Menü können Sie die Ein-
heiten wählen: Temperatur (°C oder °F)
und Entfernung (km oder Meilen).

Systemparameter
In diesem Menü können Sie die Werk-
seinstellung wieder herstellen, die Soft-
ware-Version anzeigen lassen und die
durchlaufenden Texte aktivieren.
Aus Sicherheitsgründen muss
die Einstellung der Multifunk-
tionsbildschirme durch den
Fahrer grundsätzlich bei stehendem
Fahrzeug vorgenommen werden.

53

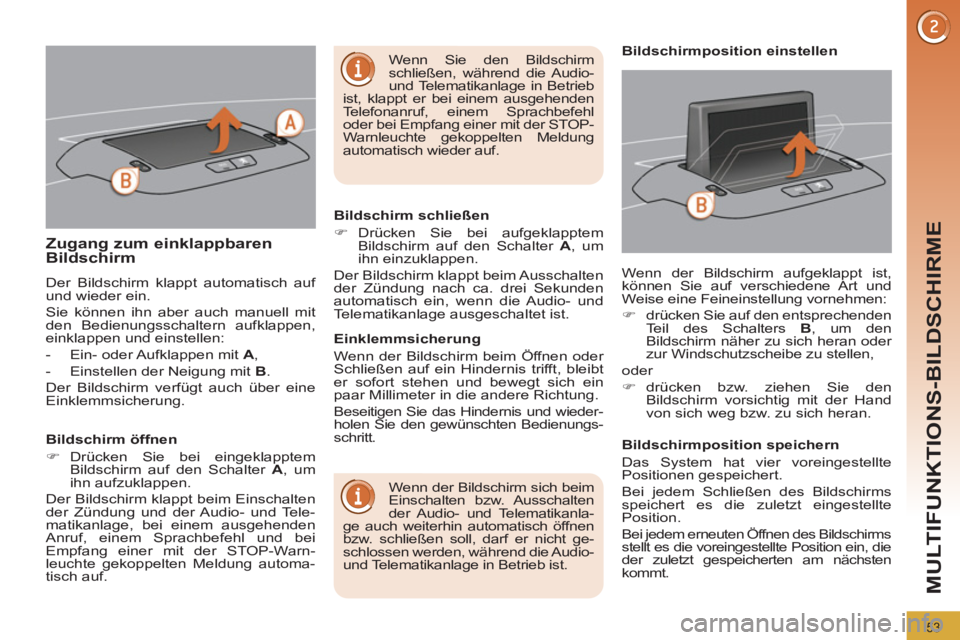

MULTIFUNKTIONS-BILDSCHIRME





















Zugang zum einklappbaren
Bildschirm
Der Bildschirm klappt automatisch auf
und wieder ein.
Sie können ihn aber auch manuell mit
den Bedienungsschaltern aufklappen,
einklappen und einstellen:


- Ein- oder Aufklappen mit A
,

- Einstellen der Neigung mit B
.
Der Bildschirm verfügt auch über eine
Einklemmsicherung.

Bildschirm öffnen


)
Drücken Sie bei eingeklapptem
Bildschirm auf den Schalter A
, um
ihn aufzuklappen.
Der Bildschirm klappt beim Einschalten
der Zündung und der Audio- und Tele-
matikanlage, bei einem ausgehenden
Anruf, einem Sprachbefehl und bei
Empfang einer mit der STOP-Warn-
leuchte gekoppelten Meldung automa-
tisch auf.
Bildschirm schließen


)
Drücken Sie bei aufgeklapptem
Bildschirm auf den Schalter A
, um
ihn einzuklappen.
Der Bildschirm klappt beim Ausschalten
der Zündung nach ca. drei Sekunden
automatisch ein, wenn die Audio- und
Telematikanlage ausgeschaltet ist.
Wenn der Bildschirm sich beim
Einschalten bzw. Ausschalten
der Audio- und Telematikanla-
ge auch weiterhin automatisch öffnen
bzw. schließen soll, darf er nicht ge-
schlossen werden, während die Audio-
und Telematikanlage in Betrieb ist. Wenn der Bildschirm aufgeklappt ist,
können Sie auf verschiedene Art und
Weise eine Feineinstellung vornehmen:


)
drücken Sie auf den entsprechenden
Teil des Schalters B
, um den
Bildschirm näher zu sich heran oder
zur Windschutzscheibe zu stellen,
oder


)
drücken bzw. ziehen Sie den
Bildschirm vorsichtig mit der Hand
von sich weg bzw. zu sich heran.

Bildschirmposition einstellen

Einklemmsicherung
Wenn der Bildschirm beim Öffnen oder
Schließen auf ein Hindernis trifft, bleibt
er sofort stehen und bewegt sich ein
paar Millimeter in die andere Richtung.
Beseitigen Sie das Hindernis und wieder-
holen Sie den gewünschten Bedienungs-
schritt.

Bildschirmposition speichern
Das System hat vier voreingestellte
Positionen gespeichert.
Bei jedem Schließen des Bildschirms
speichert es die zuletzt eingestellte
Position.
Bei jedem erneuten Öffnen des Bildschirms
stellt es die voreingestellte Position ein, die
der zuletzt gespeicherten am nächsten
kommt.
Wenn Sie den Bildschirm
schließen, während die Audio-
und Telematikanlage in Betrieb
ist, klappt er bei einem ausgehenden
Telefonanruf, einem Sprachbefehl
oder bei Empfang einer mit der STOP-
Warnleuchte gekoppelten Meldung
automatisch wieder auf.

54

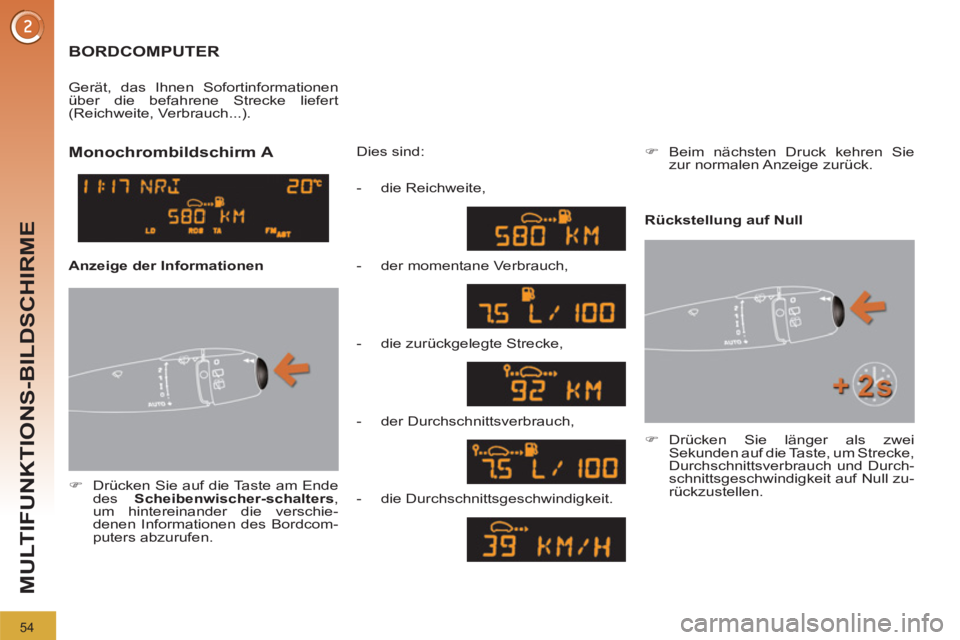

MULTIFUNKTIONS-BILDSCHIRME





BORDCOMPUTER



)
Drücken Sie auf die Taste am Ende
des Scheibenwischer-schalters
,
um hintereinander die verschie-
denen Informationen des Bordcom-
puters abzurufen. Dies sind: Gerät, das Ihnen Sofortinformationen
über die befahrene Strecke liefert
(Reichweite, Verbrauch...).


)
Drücken Sie länger als zwei
Sekunden auf die Taste, um Strecke,
Durchschnittsverbrauch und Durch-
schnittsgeschwindigkeit auf Null zu-
rückzustellen.




Monochrombildschirm A


Rückstellung auf Null

Anzeige der Informationen

- die Reichweite,

- der momentane Verbrauch,

- die zurückgelegte Strecke,

- der Durchschnittsverbrauch,

- die Durchschnittsgeschwindigkeit.
)
Beim nächsten Druck kehren Sie
zur normalen Anzeige zurück.
