2011.5 PEUGEOT 3008 navigation system

51
MULTIFUNKTIONS-BILDSCHIRME














HOCHAUFLÖSENDER
EINKLAPPBARER
16:9-FARBBILDSCHIRM (WIP COM 3D)

Bildschirmanzeigen

Bei ausgeklapptem Bildschirm zeigt
dieser folgende Informationen automa-
tisch und direkt an:


- Uhrzeit,

- Datum,

- Höhe,

- Außentemperatur (bei Glatteisgefahr
blinkt der angezeigte Wert),

- Audiofunktionen,

- Informationen des Telefons und der
Verzeichnisse,

- Informationen des bordeigenen
Navigationssystems.



Bedienungsschalter

Um vom Bedienfeld des WIP Com 3D
aus eine der Anwendungen zu wählen:


)
drücken Sie auf die dazugehörige
Taste "RADIO"
, "MEDIA"
, "NAV"
,
"TRAFFIC"
, "ADDR BOOK"
oder
"SETUP"
; damit gelangen Sie in
das betreffende Menü,

)
drehen Sie das Steuerteil, um eine
andere Einstellung zu wählen,

)
drücken Sie auf das Steuerteil, um
die Wahl zu bestätigen,
oder

)
drücken Sie auf die Taste "ESC"
,
um den laufenden Vorgang abzub-
rechen und zur vorherigen Anzeige
zurückzukehren.

Eine ausführlichere Beschrei-
bung der Anwendungen fi nden
Sie im Abschnitt "Audio-Anlage
und Telematik" oder in der gesonderten
Anleitung, die Sie zusammen mit den an-
deren Borddokumenten erhalten haben.
Wie Sie den einklappbaren
Bildschirm bedienen (öffnen,
schließen, Position einstel-
len...), fi nden Sie im Absatz "Zugang
zum einklappbaren Bildschirm".

57
MULTIFUNKTIONS-BILDSCHIRME






Ein paar
Begriffserläuterungen…
Sobald die Reichweite unter 30 km be-
trägt, werden Striche angezeigt. Nach
dem Tanken (mindestens 5 Liter) wird die
Reichweite wieder berechnet und beim
Überschreiten von 100 km angezeigt.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der An-
zeige erscheinen, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder eine qualifi zierte Werkstatt.

Diese Information wird erst
ab einer Geschwindigkeit von
30 km/h angezeigt.
Dieser Wert kann variieren,
wenn sich Fahrweise oder
Streckenprofi l ändern und da-
durch der momentane Verbrauch er-
heblich abweicht.
Reichweite
(km oder Meilen)

Die Reichweite gibt an, welche
Strecke je nach Durchschnitts-
verbrauch der letzten Kilometer noch mit
dem im Tank enthaltenen Kraftstoff zurück-
gelegt werden kann.

Momentaner
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Durchschnittlicher Kraftstoffver-
brauch seit einigen Sekunden.

Durchschnittlicher
Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)

Durchschnittlicher Kraftstoff-
verbrauch seit der letzten
Rückstellung des Computers
auf null.
Zurückgelegte Strecke
(km oder Meilen)
Strecke, die seit der letzten
Rückstellung des Compu-
ters auf null zurückgelegt
wurde.


Durchschnittsgeschwindigkeit
(km/h oder mph)

Seit der letzten Rückstellung des
Computers auf null berechnete
Durchschnittsgeschwindigkeit
(bei eingeschalteter Zündung).



Noch zurückzulegende Strecke

(km oder Meilen)
Dabei handelt es sich um die
bis zum Ziel verbleibende Ent-
fernung. Sie wird entweder laufend von
der Navigationshilfe berechnet, wenn
eine Zielführung aktiviert ist, oder vom
Benutzer von Hand eingegeben.
Bei fehlender Entfernungseingabe er-
scheinen Striche anstelle der Ziffern.








Zeitzähler des Stop & Start-
Systems
(Minuten/Sekunden oder Stun-
den/Minuten)
Wenn Ihr Fahrzeug mit einem Stop &
Start-System ausgestattet ist, erfolgt
eine Addition der Zeiten mittels Zeitzäh-
ler, in denen das Fahrzeug während der
Fahrt in den Modus STOP geschaltet
wurde.
Bei jedem Einschalten der Zündung mit
dem Schlüssel wird der Zeitzähler auf
null gestellt.

198
PRAKTISCHE TIPPS


Abklemmen der Batteriekabel


)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.


Wiederanschließen der Kabel


)
Bringen Sie die geöffnete Kabel-
schelle 1
an der (+) Klemme der
Batterie an.

)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.

)
Schließen Sie die Schelle, indem
Sie den Zentrierstift zur Seite schie-
ben und dann den Sperrhebel 2
wie-
der nach unten drücken.
Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
auf, wenn Sie die Pole abge-
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
Fahrzeug ein elektronisch gesteuertes
mechanisches Sechsganggetriebe
oder ein Automatikgetriebe hat.

Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
entsorgt werden und dürfen auf kei-
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an
einer dafür zugelassenen Sammel-
stelle ab.

Laden der Batterie mit einem
Batterieladegerät


)
Klemmen Sie die Fahrzeugbatterie ab.


)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.


Wenn das Fahrzeug länger
als einen Monat nicht benutzt
wird, empfi ehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie ab-
klemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):


- den Schlüssel mit der Fernbedienung,

- den Dachhimmel des Panorama-
Glasdachs,

- das bordeigene Navigationssystem
GPS.

Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht ge-
schlossen werden, wenn sie falsch ange-
bracht wird. Wiederholen Sie in diesem
Fall den Vorgang.

204
PRAKTISCHE TIPPS

Einbau von
Funksprechanlagen
Vor dem Nachrüsten von Ra-
diokommunikationssendern mit Au-
ßenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den
PEUGEOT-Vertragspartnern über
die technischen Daten der Anlagen
(Frequenzband, maximale Ausgangs-
leistung, Antennenposition, geräte-
spezifi sche Einbaubedingungen), die
gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit
von Kraftfahrzeugen montiert werden
können, zu informieren.


*
Um ein Blockieren des Pedalwerks
zu vermeiden:


- achten Sie darauf, dass der
Teppichschoner richtig liegt und
befestigt ist,

- legen Sie niemals mehrere
Teppichschoner übereinander.






ZUBEHÖR

Die PEUGEOT-Vertragspartner hal-
ten ein umfassendes Sortiment von
empfohlenen Zubehörteilen sowie
Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden
auf ihre Zuverlässigkeit und Sicherheit
geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet,
vom Hersteller empfohlen und fallen
unter die PEUGEOT-Garantie.







"Transportlösungen":

Für Freizeitausstattung: Dachträger,
Fahrradträger an der Anhängerkupp-
lung, Fahrradträger für Dachreling, Ski-
träger, Dachkoffer, Sitzerhöhungen für
Kinder, Seitenrollos, Staufach unter der
Hutablage...
Anhängerkupplung; sie muss grundsätz-
lich von einem Vertreter des PEUGEOT-
Händlernetzes montiert werden.

Außerdem erhältlich sind Reinigungs-
und Pfl egemittel für innen und außen,
Betriebsfl üssigkeiten (Scheibenwas
chfl üssigkeit usw.) und Ersatzmittel
(Patrone für Reifenpannenset usw.).
Wenden Sie sich hierfür bitte an das
PEUGEOT-Händlernetz.


Je nach der im Land geltenden
gesetzlichen Regelung sind
Sicherheitswesten, Warndrei-
eck, Ersatzglühlampen und -siche-
rungen im Fahrzeug mitzuführen.
Der Einbau eines nicht von
PEUGEOT empfohlenen elek-
trischen Geräts oder Zubehör-
teils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres
Fahrzeugs und zu erhöhtem Ver-
brauch führen.
Wir bitten Sie, dies zur Kenntnis zu neh-
men und empfehlen Ihnen, sich an ei-
nen Vertreter der Marke PEUGEOT zu
wenden, der Ihnen gerne die empfohle-
nen Geräte und Zubehörteile zeigt.



"Styling":

mit den Seitenairbags kompatible Sitz-
bezüge, Leder-Schalthebelknopf, Nebel-
scheinwerfer, Windabweiser an den Türen,
Spoiler, Schmutzfänger, Aluminiumfelgen,
Zierleisten, verchromte Türgriffschalen...


"Sicherheit":

Alarmanlagen, Scheibengravur, Dieb-
stahlsicherung für Leichtmetallfelgen,
Verbandkasten, Alkotester, Warndrei-
eck, Sicherheitsweste, System zur
Fahrzeugortung bei Diebstahl, Hun-
detrenngitter, Schneeketten...


"Schutz":

Teppichschoner * , Kofferraumablage-
box, Rückhaltenetz, Kleiderbügel an
der Kopfstütze, Türschwellen aus rost-
freiem Stahl oder Carbon...


"Multimedia":

Autoradios, Verstärker, Navigationssys-
teme, Freisprechanlage, CD-Wechsler,
Lautsprecher, DVD-Spieler, USB-Box,
Einparkhilfe vorn und hinten, zusätz-
licher drahtloser Bluetooth-Kopfhörer,
Netzteil für Bluetooth-Kopfhörer...

217
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

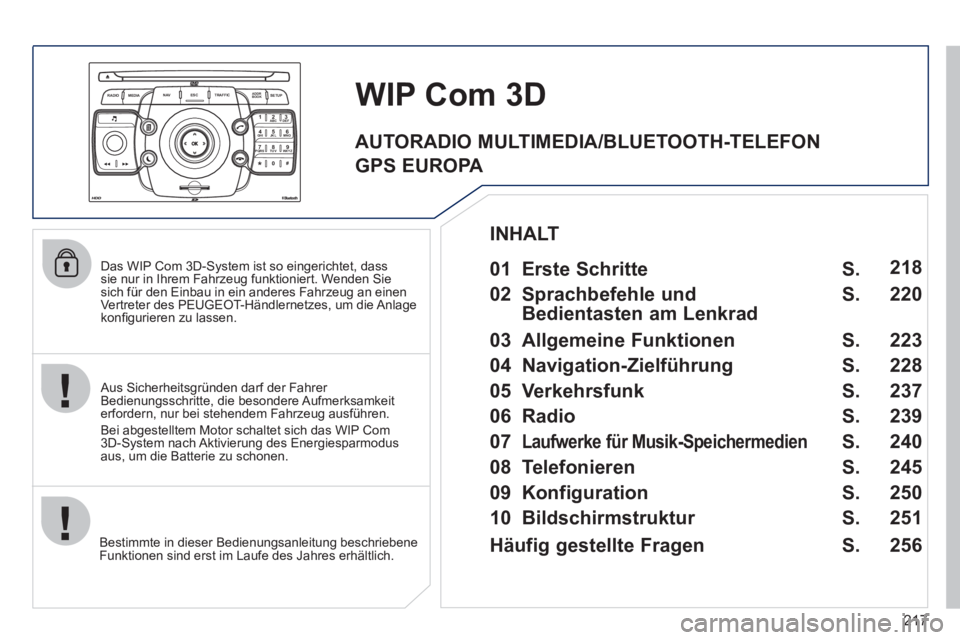

Das WIP Com 3D-System ist so eingerichtet, dass
sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie
sich für den Einbau in ein anderes Fahrzeug an einen
Vertreter des PEUGEOT-Händlernetzes, um die Anlage
konfi gurieren zu lassen.

Bestimmte in dieser Bedienungsanleitung beschriebene
Funktionen sind erst im Laufe des Jahres erhältlich.







WIP Com 3D


Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeit
erfordern, nur bei stehendem Fahrzeug ausführen.
Bei abgestelltem Motor schaltet sich das WIP Com
3D-System nach Aktivierung des Energiesparmodus
aus, um die Batterie zu schonen.


01 Erste Schritte

02 Sprachbefehle und
Bedientasten am Lenkrad

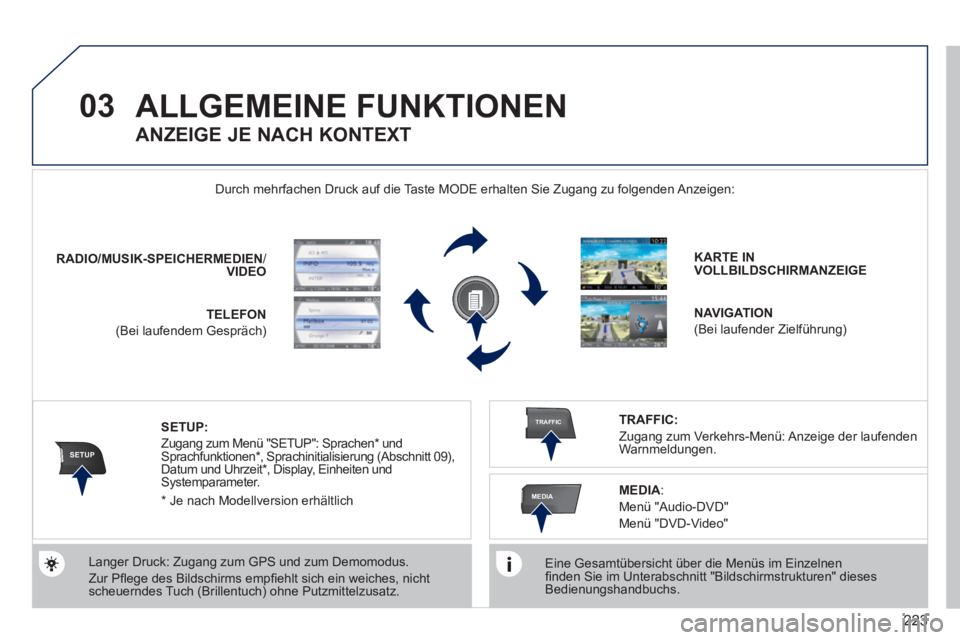

03 Allgemeine Funktionen

04 Navigation-Zielführung

05 Verkehrsfunk

06 Radio

07
Laufwerke für Musik-Speichermedien


08 Telefonieren

09 Konfiguration

10 Bildschirmstruktur S.
S.
S.
S.
S.
S.
S.
S.

S.
S.
218
220
223
228
237
239
240
245
250
251

INHALT

Häufig gestellte Fragen S.
256


AUTORADIO MULTIMEDIA/BLUETOOTH-TELEFON
GPS EUROPA

218

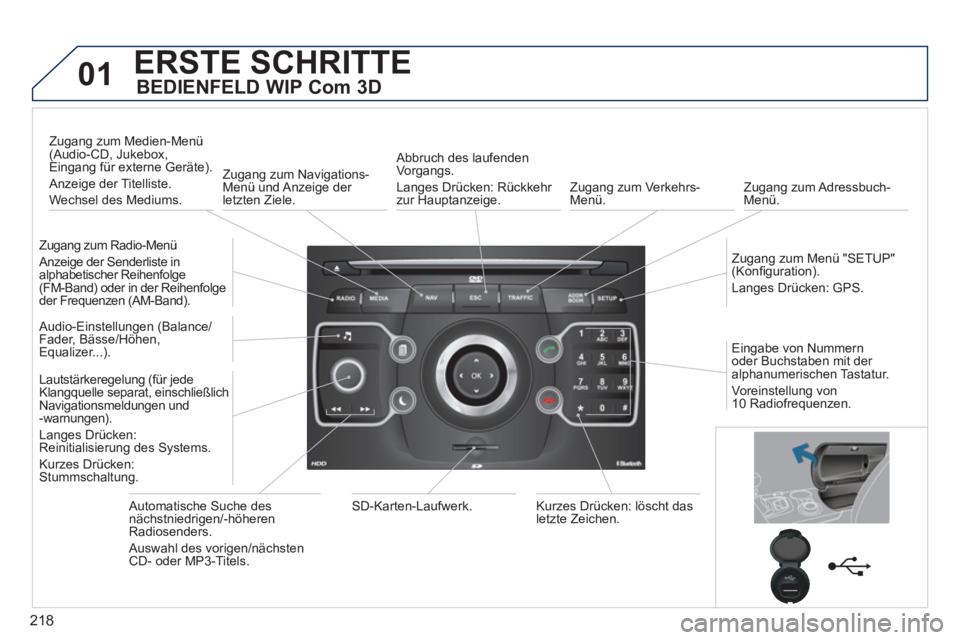

01 ERSTE SCHRITTE


BEDIENFELD WIP Com 3D


Zugang zum Radio-Menü
Anzeige der Senderliste in
alphabetischer Reihenfolge
(FM-Band) oder in der Reihenfolge
der Frequenzen (AM-Band).

Zugang zum Medien-Menü
(Audio-CD, Jukebox,
Eingang für externe Geräte).
Anzeige der Titelliste.
Wechsel des Mediums.
Zugang zum Navigations-
Menü und Anzeige der
letzten Ziele.
Abbruch des laufenden
Vorgangs.
Langes Drücken: Rückkehr
zur Hauptanzeige.
Zugang zum Verkehrs-
Menü.
Zugang zum Adressbuch-
Menü.

Zugang zum Menü "SETUP"
(Konfi guration).
Langes Drücken: GPS.

Audio-Einstellungen (Balance/
Fader, Bässe/Höhen,
Equalizer...).

Lautstärkeregelung (für jede
Klangquelle separat, einschließlich
Navigationsmeldungen und
-warnungen).
Langes Drücken:
Reinitialisierung des Systems.
Kurzes Drücken:
Stummschaltung.

Automatische Suche des
nächstniedrigen/-höheren
Radiosenders.
Auswahl des vorigen/nächsten
CD- oder MP3-Titels.
SD-Karten-Laufwerk.
Kurzes Drücken: löscht das
letzte Zeichen.
Eingabe von Nummern
oder Buchstaben mit der
alphanumerischen Tastatur.
Voreinstellung von
10 Radiofrequenzen.

220
02
2
1
SETUP2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1NAV ESC TRAFFICADDR
BOOKSETUP

Vor der ersten Benutzung sollten Sie sich die Einführung in die
Sprachbedienung anhören, nachsprechen und wiederholen.

Drücken Sie auf die Taste SETUP
und wählen Sie die Funktion
"Spracheinstellungen". Drehen
Sie den Ring und wählen Sie
"Sprachbediensystem". Aktivieren Sie
die Sprachbedienung.
Wählen Sie "Einführung
Sprachbedienung".










EINFÜHRUNG
SPRACHBEFEHLE -
SPRACHBEDIENUNG

Die Befehle, die Sie je nach Kontext sprechen müssen, fi nden Sie
in den nachstehenden Tabellen.
Auf den Sprachbefehl führt das WIP Com 3D-System diesen aus.

Durch Drücken der Betätigung am
Ende des Beleuchtungshebels
wird die Sprachbedienung aktiviert.



KONTEXT



SPRECHEN



AKTION




ALLGEMEIN

Hilfe Adressbuch
Hilfe Sprachbedienung
Hilfe Medien
Hilfe Navigation
Hilfe Telefon
Hilfe Radio
Abbruch
Korrektur Zugang zur Hilfefunktion des Adressbuchs

Zugang zur Hilfefunktion der Sprachbedienung
Zugang zur Hilfefunktion der Medienverwaltung
Zugang zur Hilfefunktion der Zielführung, Navigation
Zugang zur Hilfefunktion des Telefons
Zugang zur Hilfefunktion des Radios
Stornieren eines laufenden Sprachbefehls
Korrektur des letzten Bedienungsschritts
der Sprachbedienung
Löschen


RADIO

Sender wählen
Sender
Senderliste vorlesen
Frequenz eingeben
Frequenzband wählen
AM
FM
Verkehrsfunk an
Verkehrsfunk aus Einen Radiosender einstellen
Einen Radiosender mit seiner RDS-
Bezeichnung einstellen Name> der RADIO-Liste
Liste der verfügbaren Sender abhören
Frequenz des empfangenen
Radiosenders hören
Frequenzband wählen (AM oder FM)
Auf Frequenzband AM umschalten
Auf Frequenzband FM umschalten
Verkehrsfunk (TA) einschalten
Verkehrsfunk ausschalten


NAVIGATION

Zieleingabe
Ansage aus
Ansage an
Adresse speichern
Zielführung starten
Zielführung abbrechen
Navigiere zu Eintrag
Sonderziel suchen

Befehl, um eine neue Zieladresse
einzugeben
Ansage der Zielführungsanweisungen
ausschalten
Ansage der Zielführungsanweisungen
einschalten
Eine Adresse im Adressbuch speichern
Zielführung starten (nachdem die
Adresse eingegeben wurde)
Zielführung abbrechen
Zielführung zu einem Ziel im Adressbuch
starten
Zielführung zu einem Sonderziel (POI)
starten
SPRACHBEFEHLE UND BEDIENHEBEL AM LENKRAD

223
03
SETUP
TRAFFIC
MEDIA
ALLGEMEINE FUNKTIONEN


Eine Gesamtübersicht über die Menüs im Einzelnen
fi nden Sie im Unterabschnitt "Bildschirmstrukturen" dieses
Bedienungshandbuchs.
Durch mehrfachen Druck auf die Taste MODE erhalten Sie Zugang zu folgenden Anzeigen:

Langer Druck: Zugang zum GPS und zum Demomodus.
Zur Pfl ege des Bildschirms empfi ehlt sich ein weiches, nicht
scheuerndes Tuch (Brillentuch) ohne Putzmittelzusatz.

RADIO / MUSIK-SPEICHERMEDIEN
/
VIDEO




TELEFON


(Bei laufendem Gespräch)

KARTE IN

VOLLBILDSCHIRMANZEIGE




NAVIGATION


(Bei laufender Zielführung)


SETUP:

Zugang zum Menü "SETUP": Sprachen * und
Sprachfunktionen * , Sprachinitialisierung (Abschnitt 09),
Datum und Uhrzeit * , Display, Einheiten und
Systemparameter.

TRAFFIC:

Zugang zum Verkehrs-Menü: Anzeige der laufenden
Warnmeldungen
.










ANZEIGE JE NACH KONTEXT



MEDIA
:

Menü "Audio-DVD"
Menü "DVD-Video"
*
Je nach Modellversion erhältlich
