2011.5 PEUGEOT 3008 Betriebsanleitungen (in German)

191
PRAKTISCHE TIPPS

Sicherungen am Armaturenbrett

Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Sicherungstabellen


Sicherung

Nr.



Stärke
(A)

abgesicherter Stromkreis




F1



15

Heckscheibenwischer


F2



-

Nicht belegt


F3



5

Steuergerät Airbags


F4



10

Elektrochromatik-Innenspiegel, Klimaanlage,
Steuergerät Umschalt- und Schutzfunktion,
Multimedia hinten


F5



30

Sequentielle Fensterheber vorn


F6



30

Sequentielle Fensterheber hinten


F7



5

Deckenleuchten vorn und hinten, Kartenleseleuchten,
Leseleuchten hinten, Beleuchtung Sonnenblende,
Beleuchtung Handschuhfach, Beleuchtung
Mittelarmlehne, Steuerung Relais 12 V Kofferraum

192
PRAKTISCHE TIPPS

Zugang zu den Sicherungen


)

Siehe Absatz "Zugang zum Werkzeug".



Sicherung
Nr.

Stärke
(A)

abgesicherter Stromkreis



F8



20

Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung,
Sirene/Steuergerät Alarmanlage, Steuergerät
Telematik, Service-Modul WIP Com 3D


F9



30

12 V Steckdose vorn, Zigarettenanzünder,
12 V Steckdose hinten


F10



15

Schalter unter dem Lenkrad


F11



15

Lenkzündschloss Schwachstrom


F12



15

Anhänger, Regen-/Helligkeitssensor,
Stromversorgung Sicherungen F32, F34, F35


F13



5

Zentralsteuergerät Motor, Steuergerät Airbags


F14



15

Kombiinstrument, Anzeigefeld Kombiinstrument,
Stromversorgung Sicherung F33


F15



30

Verriegelung und Sicherheitsverriegelung


F17



40



Heckscheibenheizung, Stromversorgung Sicherung F30



SH



-

Shunt PARC

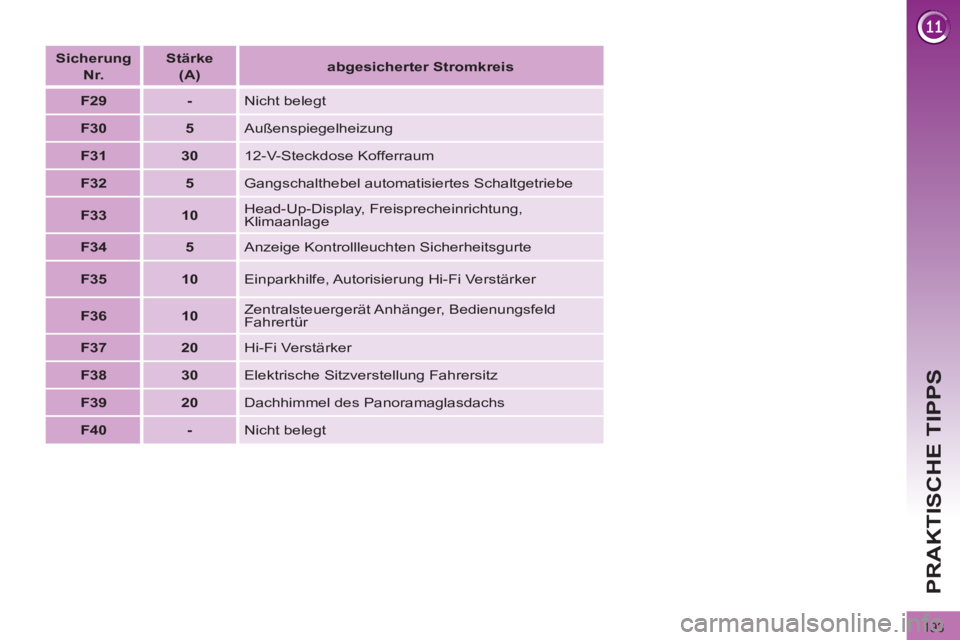

193
PRAKTISCHE TIPPS

Sicherung

Nr.


Stärke
(A)


abgesicherter Stromkreis



F29



-

Nicht belegt


F30



5

Außenspiegelheizung


F31



30

12-V-Steckdose Kofferraum


F32



5

Gangschalthebel automatisiertes Schaltgetriebe


F33



10

Head-Up-Display, Freisprecheinrichtung,
Klimaanlage


F34



5

Anzeige Kontrollleuchten Sicherheitsgurte


F35



10

Einparkhilfe, Autorisierung Hi-Fi Verstärker


F36



10

Zentralsteuergerät Anhänger, Bedienungsfeld
Fahrertür


F37



20

Hi-Fi Verstärker


F38



30

Elektrische Sitzverstellung Fahrersitz


F39



20

Dachhimmel des Panoramaglasdachs


F40



-

Nicht belegt

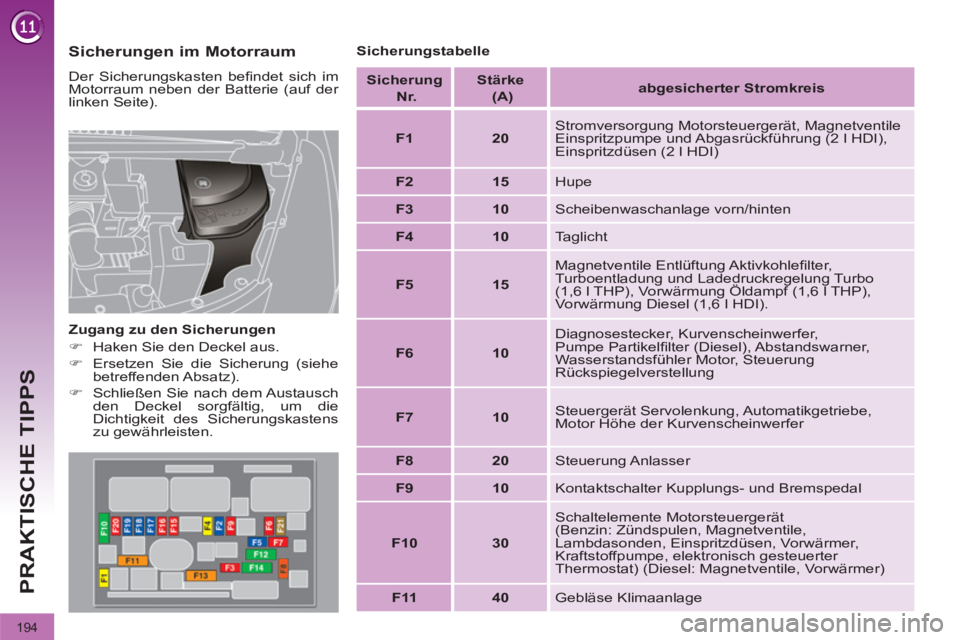

194
PRAKTISCHE TIPPS

Sicherungen im Motorraum

Der Sicherungskasten befi ndet sich im
Motorraum neben der Batterie (auf der
linken Seite).

Zugang zu den Sicherungen


)
Haken Sie den Deckel aus.

)
Ersetzen Sie die Sicherung (siehe
betreffenden Absatz).

)
Schließen Sie nach dem Austausch
den Deckel sorgfältig, um die
Dichtigkeit des Sicherungskastens
zu gewährleisten.

Sicherungstabelle

Sicherung
Nr.

Stärke
(A)


abgesicherter Stromkreis



F1



20

Stromversorgung Motorsteuergerät, Magnetventile
Einspritzpumpe und Abgasrückführung (2 l HDI),
Einspritzdüsen (2 l HDI)


F2



15

Hupe


F3



10

Scheibenwaschanlage vorn/hinten


F4



10

Taglicht


F5



15

Magnetventile Entlüftung Aktivkohlefi lter,
Turboentladung und Ladedruckregelung Turbo
(1,6 l THP), Vorwärmung Öldampf (1,6 l THP),
Vorwärmung Diesel (1,6 l HDI).


F6



10

Diagnosestecker, Kurvenscheinwerfer,
Pumpe Partikelfi lter (Diesel), Abstandswarner,
Wasserstandsfühler Motor, Steuerung
Rückspiegelverstellung


F7



10

Steuergerät Servolenkung, Automatikgetriebe,
Motor Höhe der Kurvenscheinwerfer


F8



20

Steuerung Anlasser


F9



10

Kontaktschalter Kupplungs- und Bremspedal


F10



30

Schaltelemente Motorsteuergerät
(Benzin: Zündspulen, Magnetventile,
Lambdasonden, Einspritzdüsen, Vorwärmer,
Kraftstoffpumpe, elektronisch gesteuerter
Thermostat) (Diesel: Magnetventile, Vorwärmer)


F11



40

Gebläse Klimaanlage

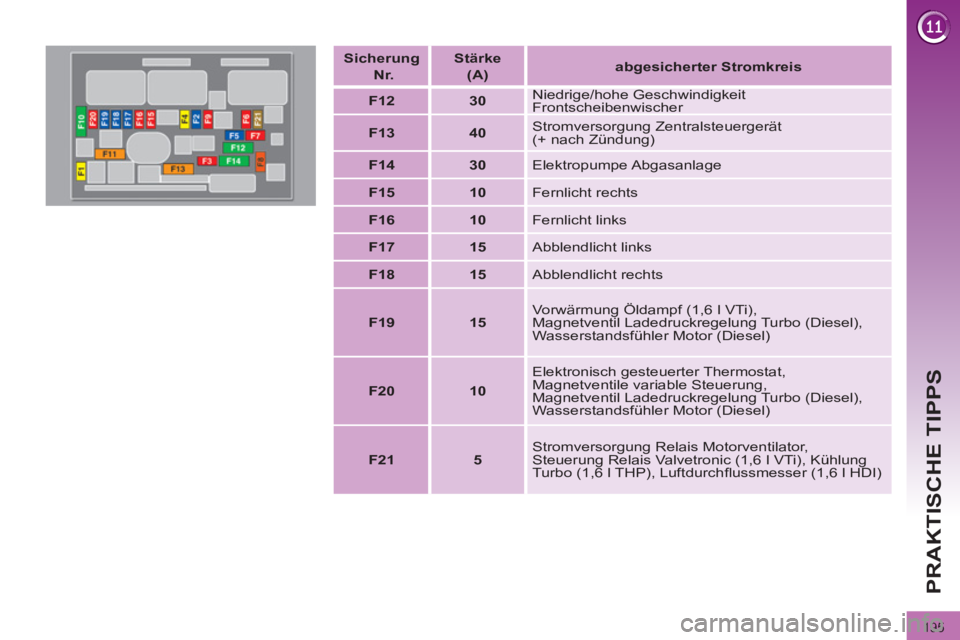

195
PRAKTISCHE TIPPS

Sicherung
Nr.

Stärke
(A)

abgesicherter Stromkreis



F12



30

Niedrige/hohe Geschwindigkeit
Frontscheibenwischer


F13



40

Stromversorgung Zentralsteuergerät
(+ nach Zündung)


F14



30

Elektropumpe Abgasanlage


F15



10

Fernlicht rechts


F16



10

Fernlicht links


F17



15

Abblendlicht links


F18



15

Abblendlicht rechts


F19



15

Vorwärmung Öldampf (1,6 l VTi),
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)


F20



10

Elektronisch gesteuerter Thermostat,
Magnetventile variable Steuerung,
Magnetventil Ladedruckregelung Turbo (Diesel),
Wasserstandsfühler Motor (Diesel)


F21



5

Stromversorgung Relais Motorventilator,
Steuerung Relais Valvetronic (1,6 l VTi), Kühlung
Turbo (1,6 l THP), Luftdurchfl ussmesser (1,6 l HDI)

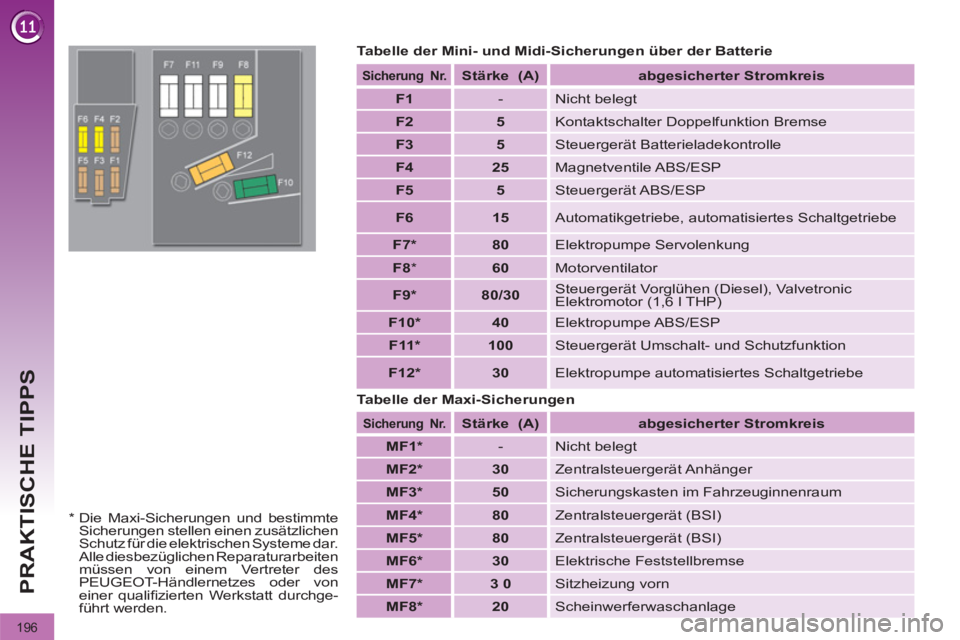

196
PRAKTISCHE TIPPS

Tabelle der Mini- und Midi-Sicherungen über der Batterie

Tabelle der Maxi-Sicherungen


Sicherung
Nr.


Stärke
(A)


abgesicherter Stromkreis



F1


- Nicht belegt


F2



5

Kontaktschalter Doppelfunktion Bremse


F3



5

Steuergerät Batterieladekontrolle


F4



25

Magnetventile ABS/ESP


F5



5

Steuergerät ABS/ESP


F6



15

Automatikgetriebe, automatisiertes Schaltgetriebe


F7 *



80

Elektropumpe Servolenkung


F8

*


60

Motorventilator


F9 *



80/

30

Steuergerät Vorglühen (Diesel), Valvetronic
Elektromotor (1,6 l THP)


F10 *



40

Elektropumpe ABS/ESP


F11 *



100

Steuergerät Umschalt- und Schutzfunktion


F12 *



30

Elektropumpe automatisiertes Schaltgetriebe


Sicherung
Nr.


Stärke
(A)



abgesicherter Stromkreis




MF1 *


- Nicht belegt


MF2 *



30

Zentralsteuergerät Anhänger


MF3 *



50

Sicherungskasten im Fahrzeuginnenraum


MF4 *



80

Zentralsteuergerät (BSI)


MF5 *



80

Zentralsteuergerät (BSI)


MF6 *



30

Elektrische Feststellbremse


MF7 *



3
0

Sitzheizung vorn


MF8 *



20

Scheinwerferwaschanlage
*
Die Maxi-Sicherungen und bestimmte
Sicherungen stellen einen zusätzlichen
Schutz für die elektrischen Systeme dar.
Alle diesbezüglichen Reparaturarbeiten
müssen von einem Vertreter des
PEUGEOT-Händlernetzes oder von
einer qualifi zierten Werkstatt durchge-
führt werden.

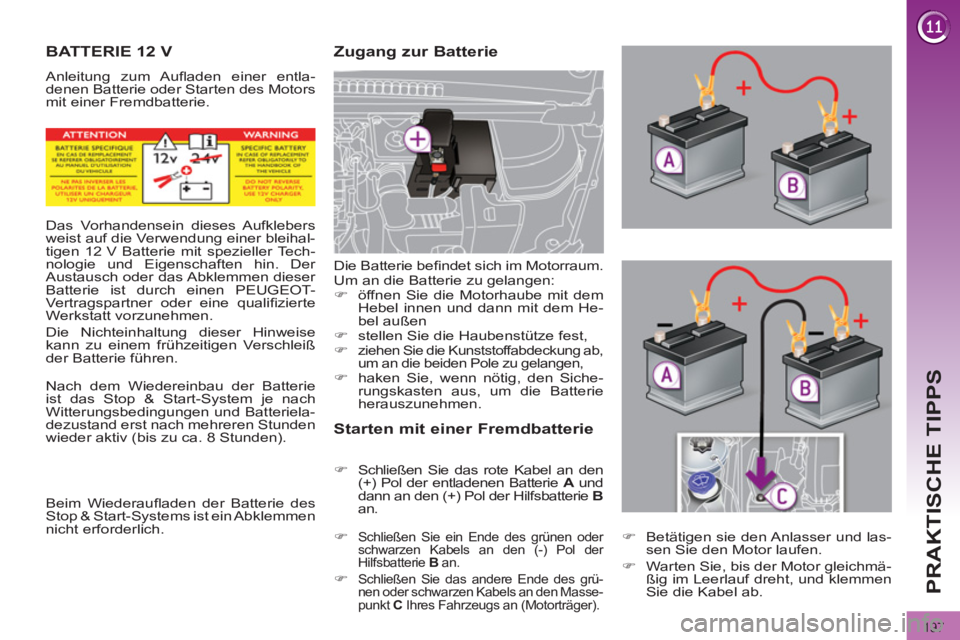

197
PRAKTISCHE TIPPS










BATTERIE 12 V

Anleitung zum Aufl aden einer entla-
denen Batterie oder Starten des Motors
mit einer Fremdbatterie.

Zugang zur Batterie

Starten mit einer Fremdbatterie



)
Schließen Sie das rote Kabel an den
(+) Pol der entladenen Batterie A
und
dann an den (+) Pol der Hilfsbatterie B

an.

)
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B
an.


)
Schließen Sie das andere Ende des grü-
nen oder schwarzen Kabels an den Masse-
punkt C
Ihres Fahrzeugs an (Motorträger).

Die Batterie befi ndet sich im Motorraum.
Um an die Batterie zu gelangen:


)
öffnen Sie die Motorhaube mit dem
Hebel innen und dann mit dem He-
bel außen

)
stellen Sie die Haubenstütze fest,

)

ziehen Sie die Kunststoffabdeckung ab,
um an die beiden Pole zu gelangen,

)
haken Sie, wenn nötig, den Siche-
rungskasten aus, um die Batterie
herauszunehmen.






Das Vorhandensein dieses Aufklebers
weist auf die Verwendung einer bleihal-
tigen 12 V Batterie mit spezieller Tech-
nologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser
Batterie ist durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte
Werkstatt vorzunehmen.
Die Nichteinhaltung dieser Hinweise
kann zu einem frühzeitigen Verschleiß
der Batterie führen.

Nach dem Wiedereinbau der Batterie
ist das Stop & Start-System je nach
Witterungsbedingungen und Batteriela-
dezustand erst nach mehreren Stunden
wieder aktiv (bis zu ca. 8 Stunden).

Beim Wiederaufl aden der Batterie des
Stop & Start-Systems ist ein Abklemmen
nicht erforderlich.

)
Betätigen sie den Anlasser und las-
sen Sie den Motor laufen.

)
Warten Sie, bis der Motor gleichmä-
ßig im Leerlauf dreht, und klemmen
Sie die Kabel ab.

198
PRAKTISCHE TIPPS


Abklemmen der Batteriekabel


)
Drücken Sie den Sperrhebel so weit
wie möglich nach oben.


Wiederanschließen der Kabel


)
Bringen Sie die geöffnete Kabel-
schelle 1
an der (+) Klemme der
Batterie an.

)
Drücken Sie senkrecht auf die
Schelle 1
, um diese richtig an der
Batterie anzusetzen.

)
Schließen Sie die Schelle, indem
Sie den Zentrierstift zur Seite schie-
ben und dann den Sperrhebel 2
wie-
der nach unten drücken.
Klemmen Sie die Pole nicht
bei laufendem Motor ab.
Laden Sie die Batterie erst
auf, wenn Sie die Pole abge-
klemmt haben.
Schieben Sie das Fahrzeug nicht an,
um den Motor zu starten, wenn Ihr
Fahrzeug ein elektronisch gesteuertes
mechanisches Sechsganggetriebe
oder ein Automatikgetriebe hat.

Die Batterien enthalten schäd-
liche Substanzen wie Schwe-
felsäure und Blei. Sie müssen
gemäß den gesetzlichen Vorschriften
entsorgt werden und dürfen auf kei-
nen Fall in den Hausmüll geworfen
werden.
Geben Sie verbrauchte Batterien an
einer dafür zugelassenen Sammel-
stelle ab.

Laden der Batterie mit einem
Batterieladegerät


)
Klemmen Sie die Fahrzeugbatterie ab.


)
Beachten Sie die Gebrauchsanwei-
sung des Ladegerät-Herstellers.

)
Beginnen Sie beim Wiederanschlie-
ßen mit dem (-) Pol.

)
Überprüfen Sie Batteriepole und
Klemmen auf Sauberkeit. Wenn sie
einen (weißlichen oder grünlichen)
Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.


Wenn das Fahrzeug länger
als einen Monat nicht benutzt
wird, empfi ehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens
2 Minuten nach dem Ausschalten der
Zündung ab.
Schließen Sie die Fenster und die
Vordertüren, bevor Sie die Batterie ab-
klemmen.

Nach dem Wiederanschließen
Nach jedem Wiederanschließen der
Batterie darf der Motor erst 1 Minute
nach dem Einschalten der Zündung
angelassen werden, damit die elektro-
nischen Systeme initialisiert werden
können. Sollten trotz Beachtung dieser
Vorschrift leichte Störungen auftreten
und bestehen bleiben, wenden Sie sich
bitte an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Folgende Systeme müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte den
entsprechenden Abschnitt nach):


- den Schlüssel mit der Fernbedienung,

- den Dachhimmel des Panorama-
Glasdachs,

- das bordeigene Navigationssystem
GPS.

Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Schelle kann nicht ge-
schlossen werden, wenn sie falsch ange-
bracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
