2010 TOYOTA RAV4 Manuel du propriétaire (in French)

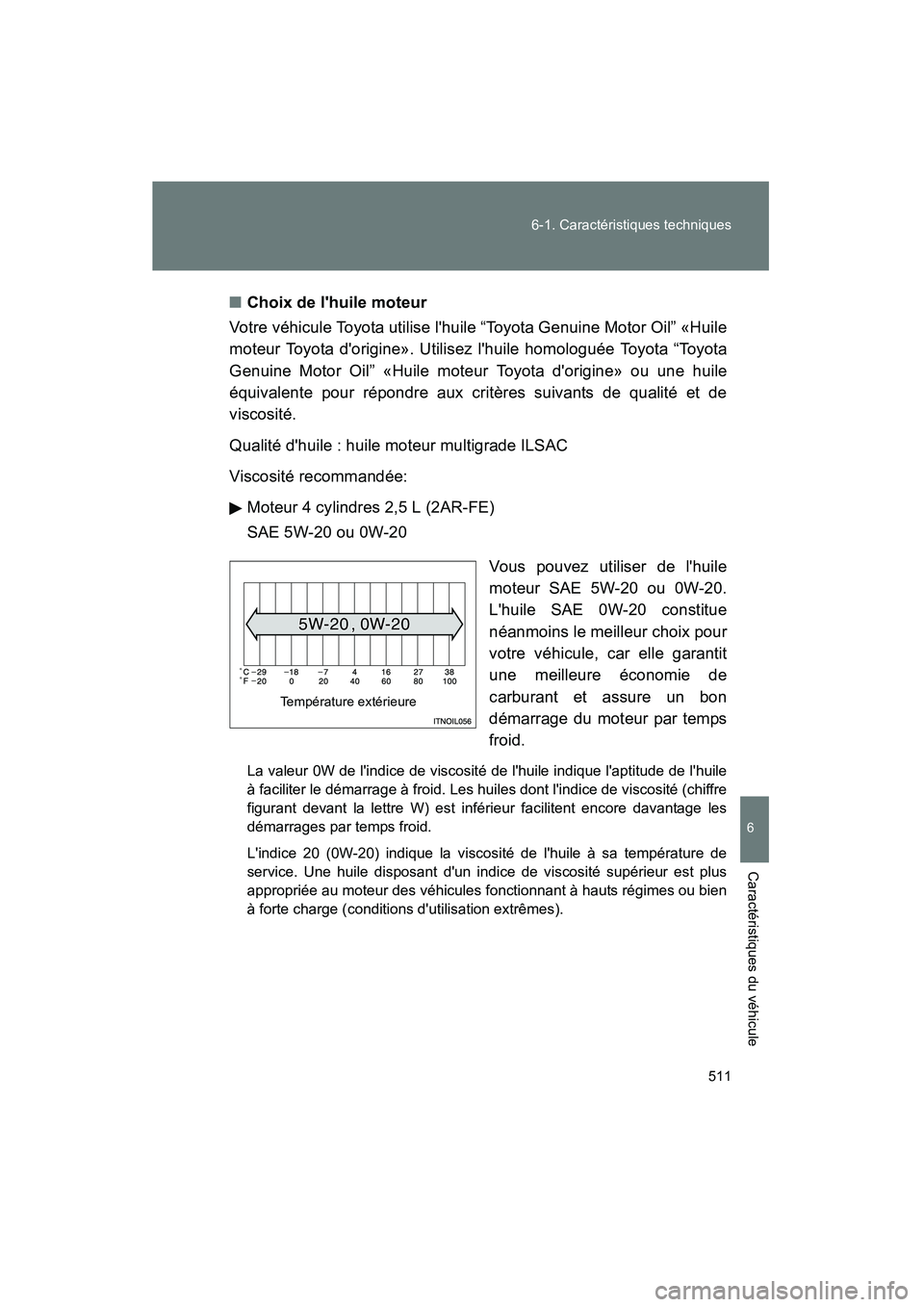

511
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
■
Choix de l'huile moteur
Votre véhicule Toyota utilise l'huile “Toyota Genuine Motor Oil” «Huile
moteur Toyota d'origine». Utilisez l'huile homologuée Toyota “Toyota
Genuine Motor Oil” «Huile moteur Toyota d'origine» ou une huile
équivalente pour répondre aux critères suivants de qualité et de
viscosité.
Qualité d'huile : huile moteur multigrade ILSAC
Viscosité recommandée:
Moteur 4 cylindres 2,5 L (2AR-FE)
SAE 5W-20 ou 0W-20
Vous pouvez utiliser de l'huile
moteur SAE 5W-20 ou 0W-20.
L'huile SAE 0W-20 constitue
néanmoins le meilleur choix pour
votre véhicule, car elle garantit
une meilleure économie de
carburant et assure un bon
démarrage du moteur par temps
froid.
La valeur 0W de l'indice de viscosit é de l'huile indique l'aptitude de l'huile
à faciliter le démarrage à froid. Les huiles dont l'indice de viscosité (chiffre
figurant devant la lettre W) est inférieur facilitent encore davantage les
démarrages par temps froid.
L'indice 20 (0W-20) indique la viscosité de l'huile à sa température de
service. Une huile disposant d'un indice de viscosité supérieur est plus
appropriée au moteur des véhicules fonctionnant à hauts régimes ou bien
à forte charge (conditions d'utilisation extrêmes).
Température extérieure

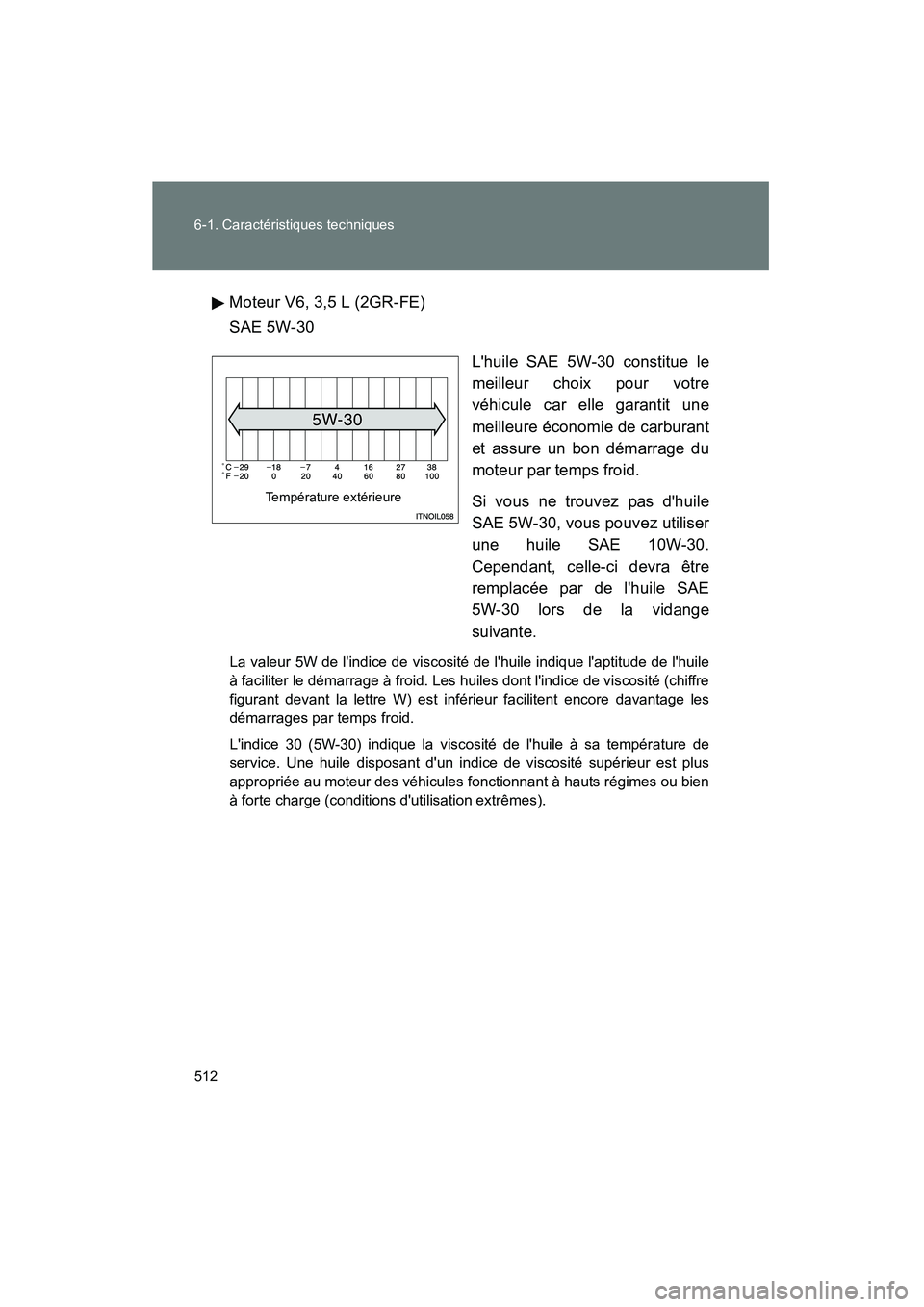

512 6-1. Caractéristiques techniques
Rav4_DMoteur V6, 3,5 L (2GR-FE)
SAE 5W-30
L'huile SAE 5W-30 constitue le
meilleur choix pour votre
véhicule car elle garantit une
meilleure économie de carburant
et assure un bon démarrage du
moteur par temps froid.
Si vous ne trouvez pas d'huile
SAE 5W-30, vous pouvez utiliser
une huile SAE 10W-30.
Cependant, celle-ci devra être
remplacée par de l'huile SAE
5W-30 lors de la vidange
suivante.
La valeur 5W de l'indice de viscosité de l'huile indique l'aptitude de l'huile
à faciliter le démarrage à froid. Les huiles dont l'indice de viscosité (chiffre
figurant devant la lettre W) est infé rieur facilitent encore davantage les
démarrages par temps froid.
L'indice 30 (5W-30) indique la viscosité de l'huile à sa température de
service. Une huile disposant d'un indice de viscosité supérieur est plus
appropriée au moteur des véhicules fonctionnant à hauts régimes ou bien
à forte charge (conditions d'utilisation extrêmes).
Température extérieure

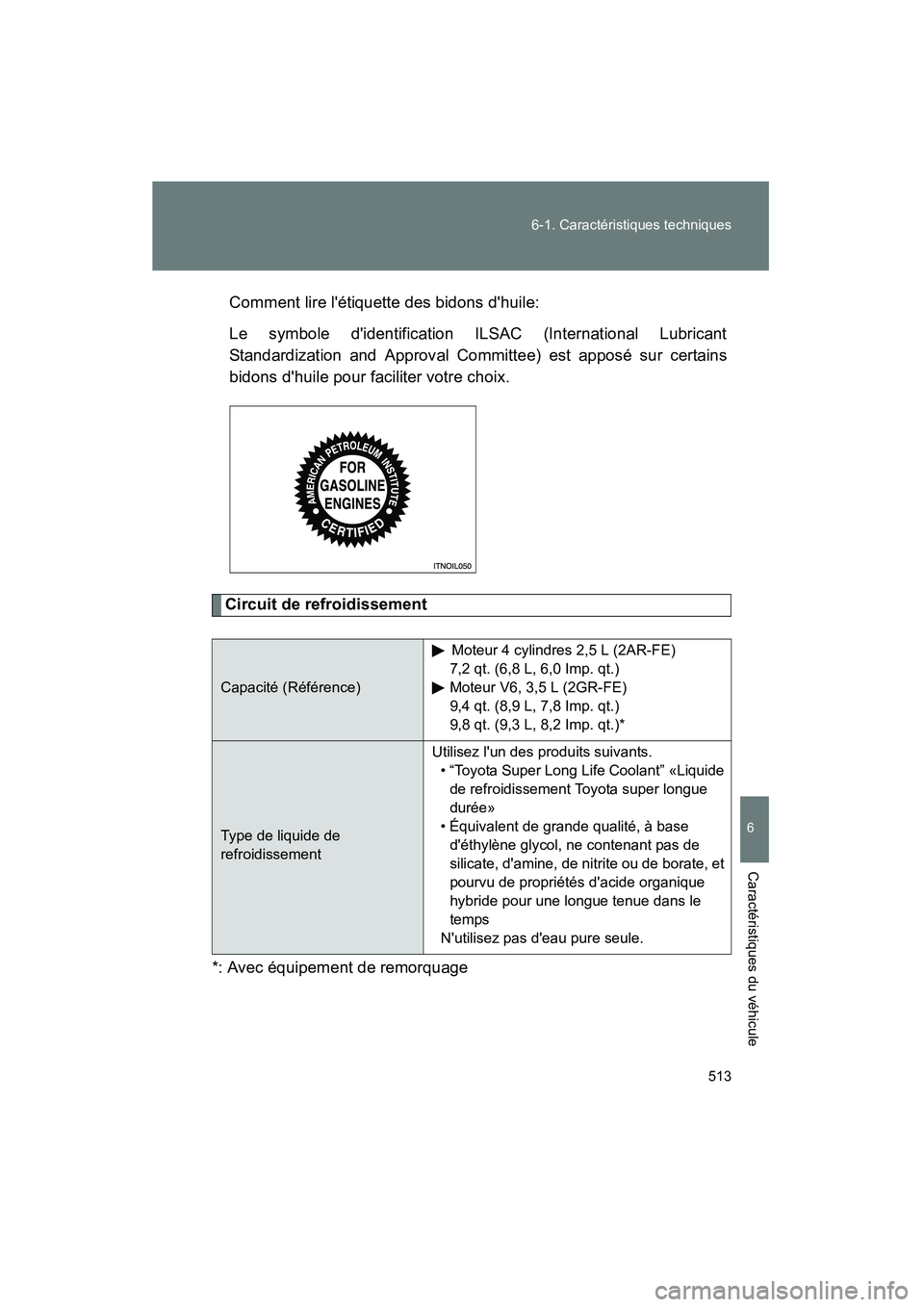

513
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
Comment lire l'étiquette des bidons d'huile:
Le symbole d'identification ILSAC (International Lubricant
Standardization and Approval Committee) est apposé sur certains
bidons d'huile pour faciliter votre choix.
Circuit de refroidissement
*: Avec équipement de remorquage
Capacité (Référence) Moteur 4 cylindres 2,5 L (2AR-FE)
7,2 qt. (6,8 L, 6,0 Imp. qt.)
Moteur V6, 3,5 L (2GR-FE)
9,4 qt. (8,9 L, 7,8 Imp. qt.)
9,8 qt. (9,3 L, 8,2 Imp. qt.)*
Type de liquide de
refroidissement Utilisez l'un des produits suivants.
• “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super longue
durée»
• Équivalent de grande qualité, à base d'éthylène glycol, ne contenant pas de
silicate, d'amine, de nitrite ou de borate, et
pourvu de propriétés d'acide organique
hybride pour une longue tenue dans le
temps
N'utilisez pas d'eau pure seule.

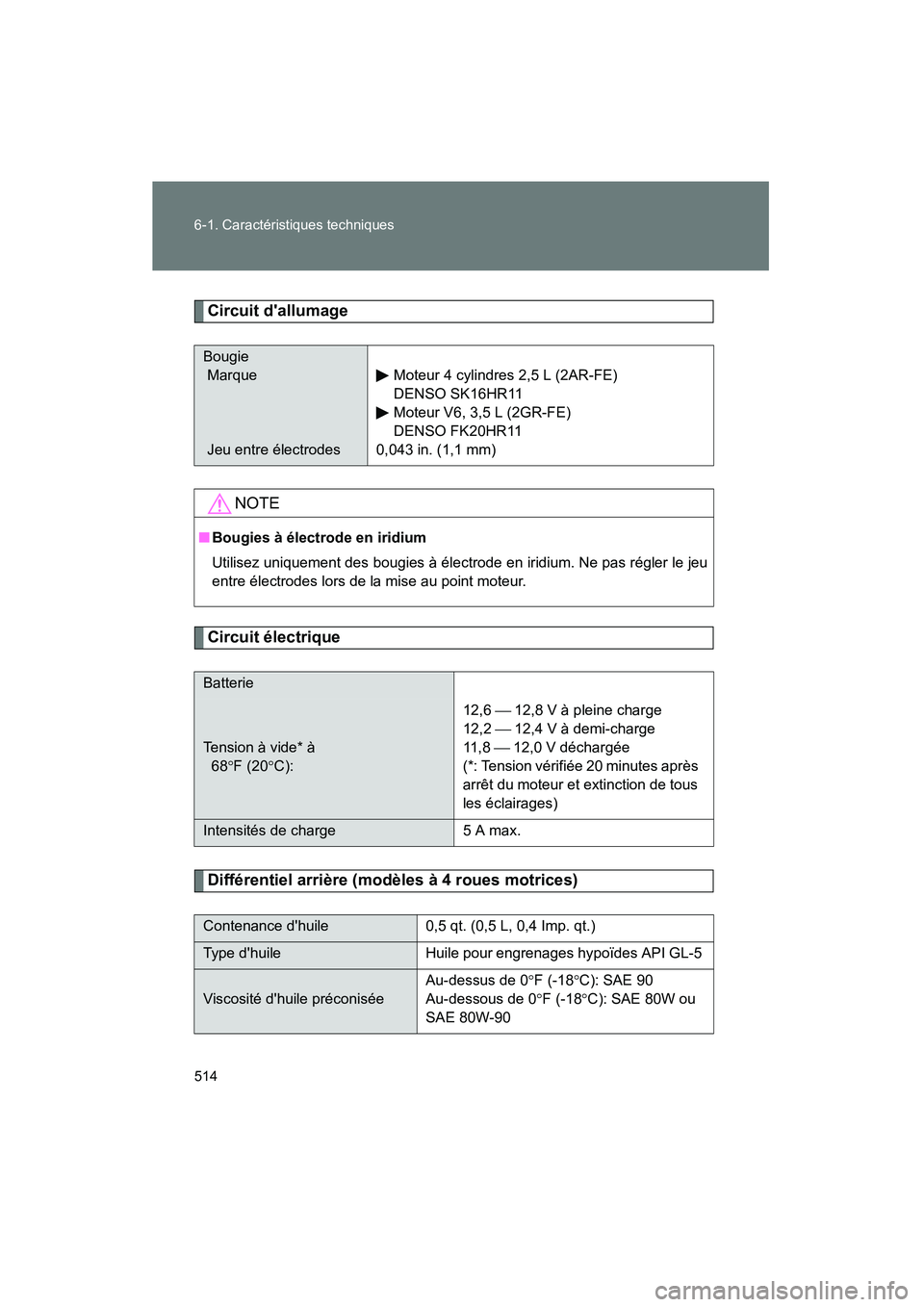

514 6-1. Caractéristiques techniques
Rav4_D
Circuit d'allumage
Circuit électrique
Différentiel arrière (modèles à 4 roues motrices)
Bougie
Marque
Jeu entre électrodesMoteur 4 cylindres 2,5 L (2AR-FE)
DENSO SK16HR11
Moteur V6, 3,5 L (2GR-FE)
DENSO FK20HR11
0,043 in. (1,1 mm)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne pas régler le jeu
entre électrodes lors de la mise au point moteur.
Batterie
Tension à vide* à
68° F (20 °C): 12,6  12,8 V à pleine charge
12,2  12,4 V à demi-charge
11 , 8
 12,0 V déchargée
(*: Tension vérifiée 20 minutes après
arrêt du moteur et extinction de tous
les éclairages)
Intensités de charge 5 A max.
Contenance d'huile0,5 qt. (0,5 L, 0,4 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0° F (-18°C): SAE 80W ou
SAE 80W-90

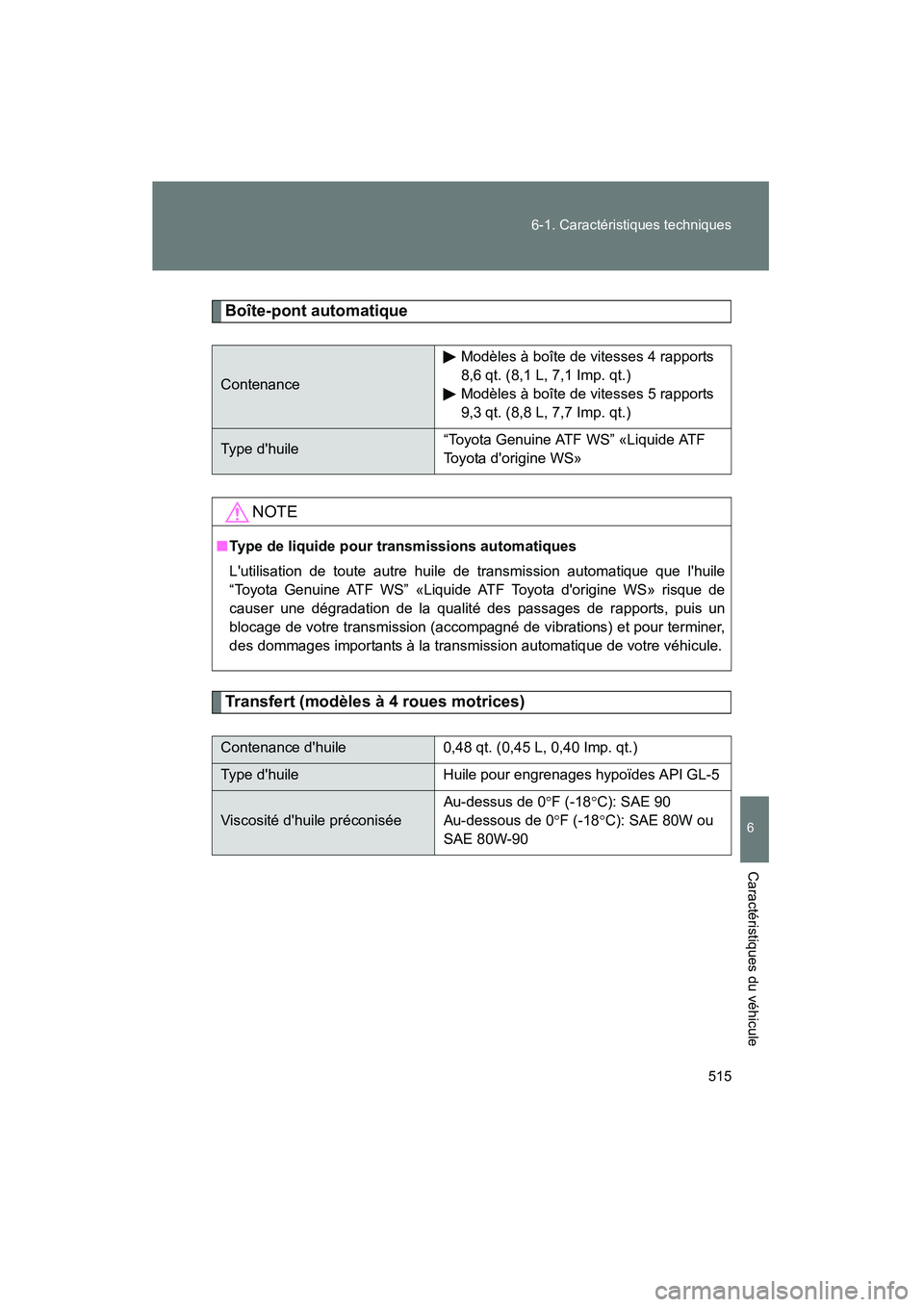

515
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
Boîte-pont automatique
Transfert (modèles à 4 roues motrices)
Contenance
Modèles à boîte de vitesses 4 rapports
8,6 qt. (8,1 L, 7,1 Imp. qt.)
Modèles à boîte de vitesses 5 rapports
9,3 qt. (8,8 L, 7,7 Imp. qt.)
Type d'huile
“Toyota Genuine ATF WS” «Liquide ATF
Toyota d'origine WS»
NOTE
■
Type de liquide pour transmissions automatiques
L'utilisation de toute autre huile de transmission automatique que l'huile
“Toyota Genuine ATF WS” «Liquide ATF Toyota d'origine WS» risque de
causer une dégradation de la qualité des passages de rapports, puis un
blocage de votre transmission (accompagné de vibrations) et pour terminer,
des dommages importants à la transmission automatique de votre véhicule.
Contenance d'huile 0,48 qt. (0,45 L, 0,40 Imp. qt.)
Type d'huileHuile pour engrenages hypoïdes API GL-5
Viscosité d'huile préconisée Au-dessus de 0
°F (-18 °C): SAE 90
Au-dessous de 0 °F (-18 °C): SAE 80W ou
SAE 80W-90

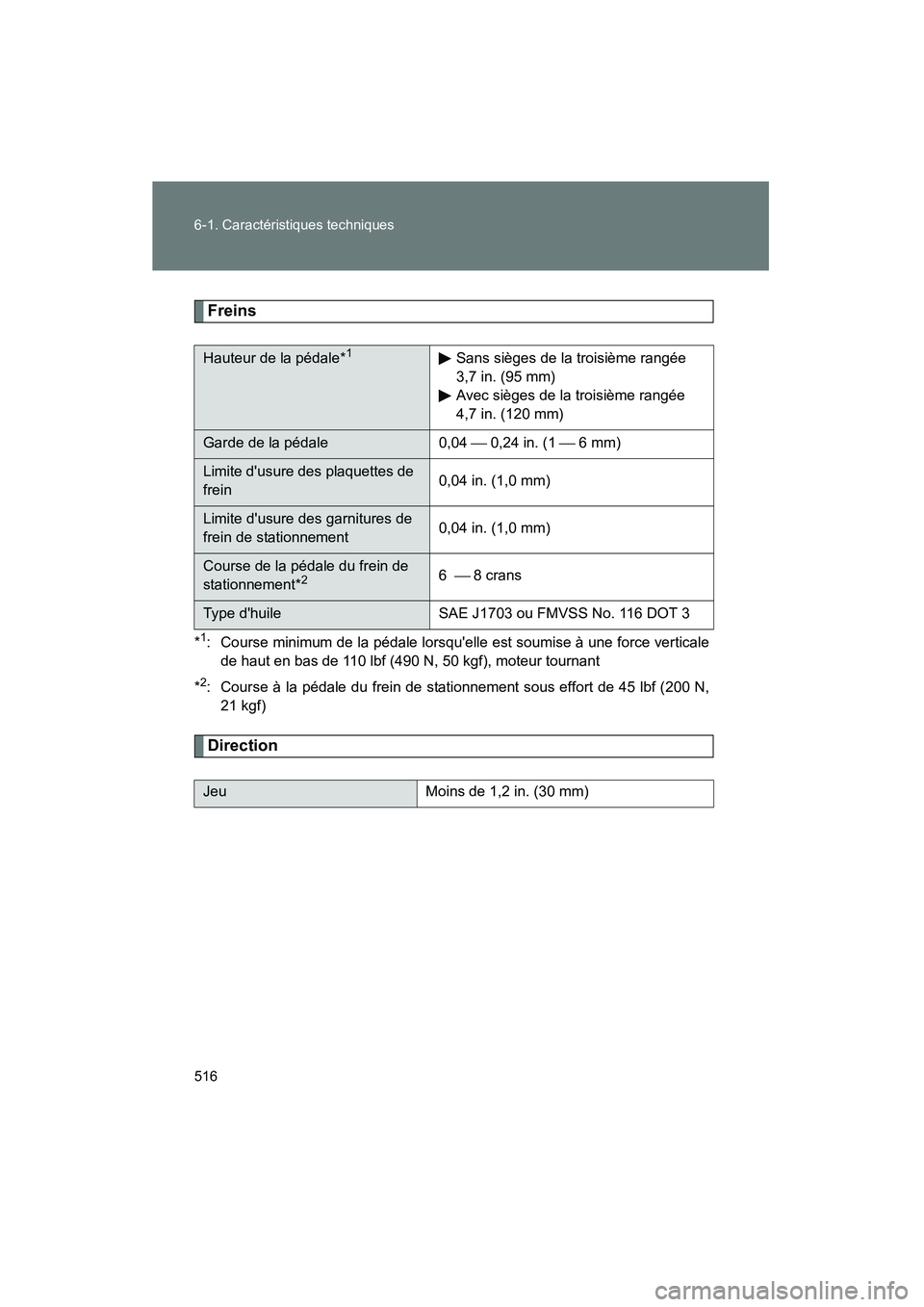

516 6-1. Caractéristiques techniques
Rav4_D
Freins
*1: Course minimum de la pédale lorsqu'elle est soumise à une force verticalede haut en bas de 110 lbf (490 N, 50 kgf), moteur tournant
*
2: Course à la pédale du frein de stationnement sous effort de 45 lbf (200 N, 21 kgf)
Direction
Hauteur de la pédale*1Sans sièges de la troisième rangée
3,7 in. (95 mm)
Avec sièges de la troisième rangée
4,7 in. (120 mm)
Garde de la pédale 0,04  0,24 in. (1  6 mm)
Limite d'usure des plaquettes de
frein 0,04 in. (1,0 mm)
Limite d'usure des garnitures de
frein de stationnement0,04 in. (1,0 mm)
Course de la pédale du frein de
stationnement*26 
8 crans
Type d'huile SAE J1703 ou FMVSS No. 116 DOT 3
JeuMoins de 1,2 in. (30 mm)

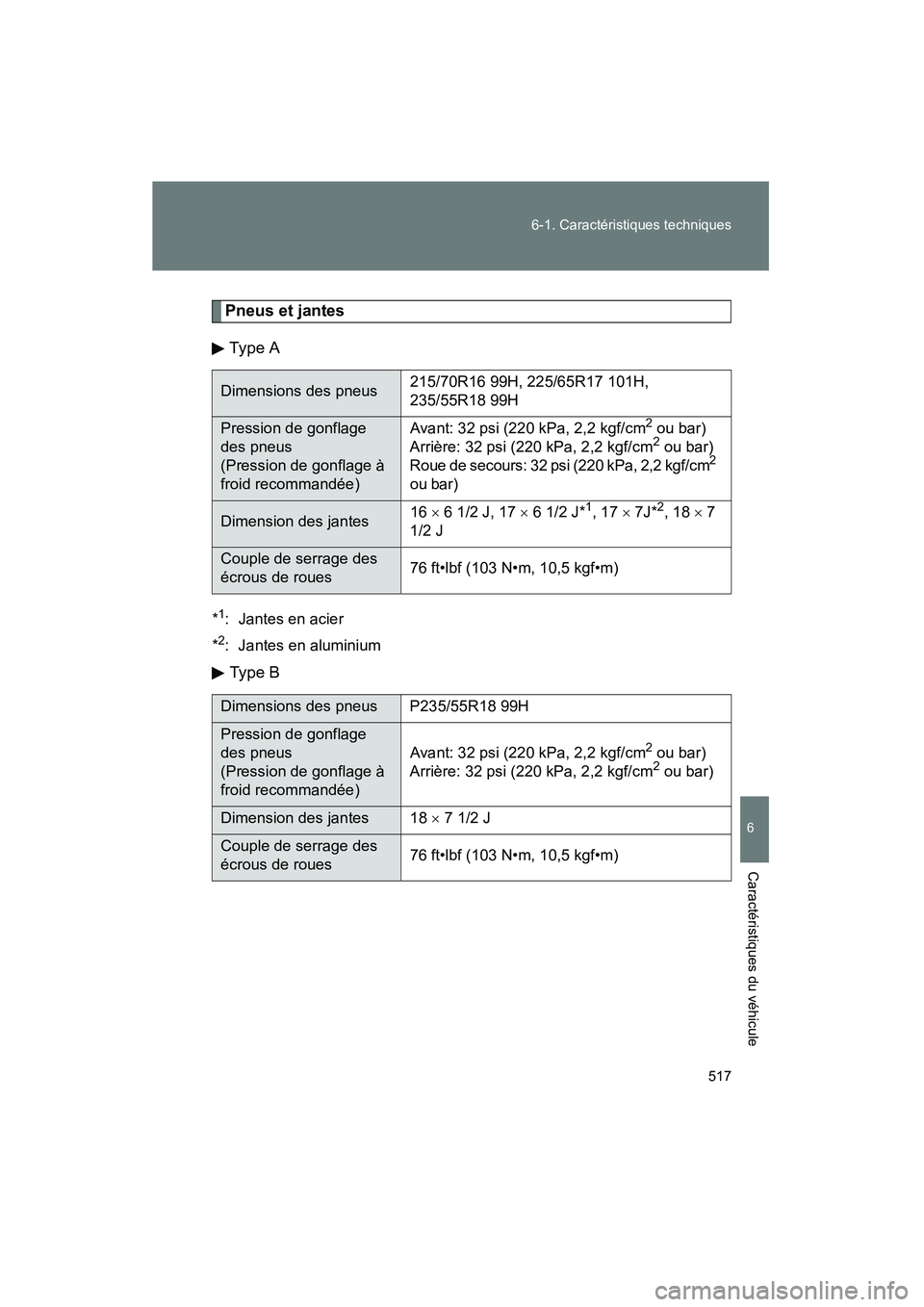

517
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
Pneus et jantes
Ty pe A
*1: Jantes en acier
*
2: Jantes en aluminium
Ty pe B
Dimensions des pneus 215/70R16 99H, 225/65R17 101H,
235/55R18 99H
Pression de gonflage
des pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Roue de secours: 32 psi (220 kPa, 2,2 kgf/cm2
ou bar)
Dimension des jantes 16
× 6 1/2 J, 17 × 6 1/2 J*1, 17 × 7J*2, 18 × 7
1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P235/55R18 99H
Pression de gonflage
des pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Dimension des jantes 18 × 7 1/2 J
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

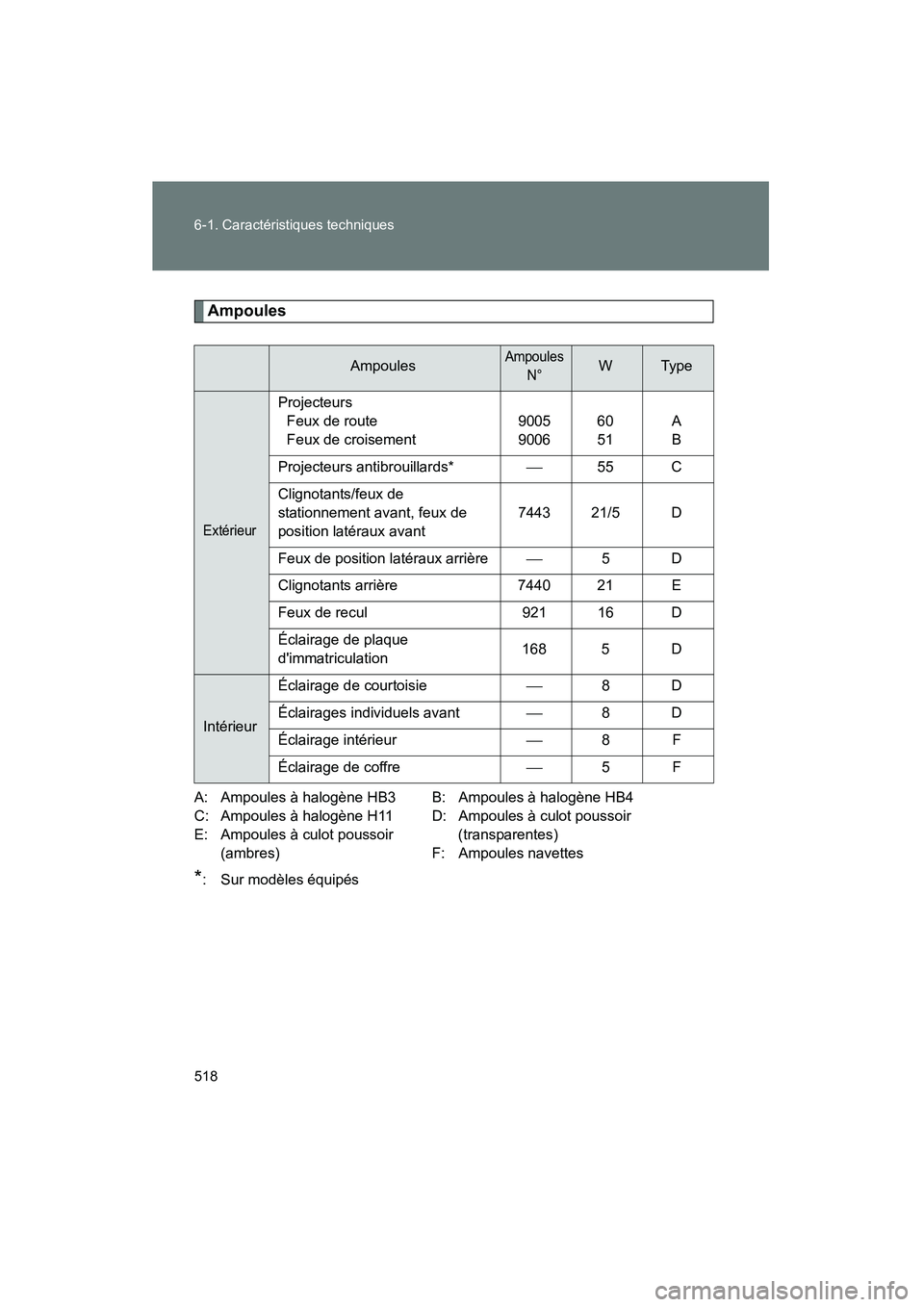

518 6-1. Caractéristiques techniques
Rav4_D
Ampoules
A: Ampoules à halogène HB3 B: Ampoules à halogène HB4
C: Ampoules à halogène H11 D: Ampoules à culot poussoir
E: Ampoules à culot poussoir (transparentes)(ambres) F: Ampoules navettes
*: Sur modèles équipés
AmpoulesAmpoules
N°WTyp e
Extérieur
ProjecteursFeux de route
Feux de croisement 9005
900660
51A
B
Projecteurs antibrouillards* 55 C
Clignotants/feux de
stationnement avant, feux de
position latéraux avant 7443 21/5 D
Feux de position latéraux arrière 5D
Clignotants arrière 7440 21 E
Feux de recul 921 16 D
Éclairage de plaque
d'immatriculation 168 5 D
IntérieurÉclairage de courtoisie
8D
Éclairages individuels avant 8D
Éclairage intérieur 8F
Éclairage de coffre 5F
