415
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

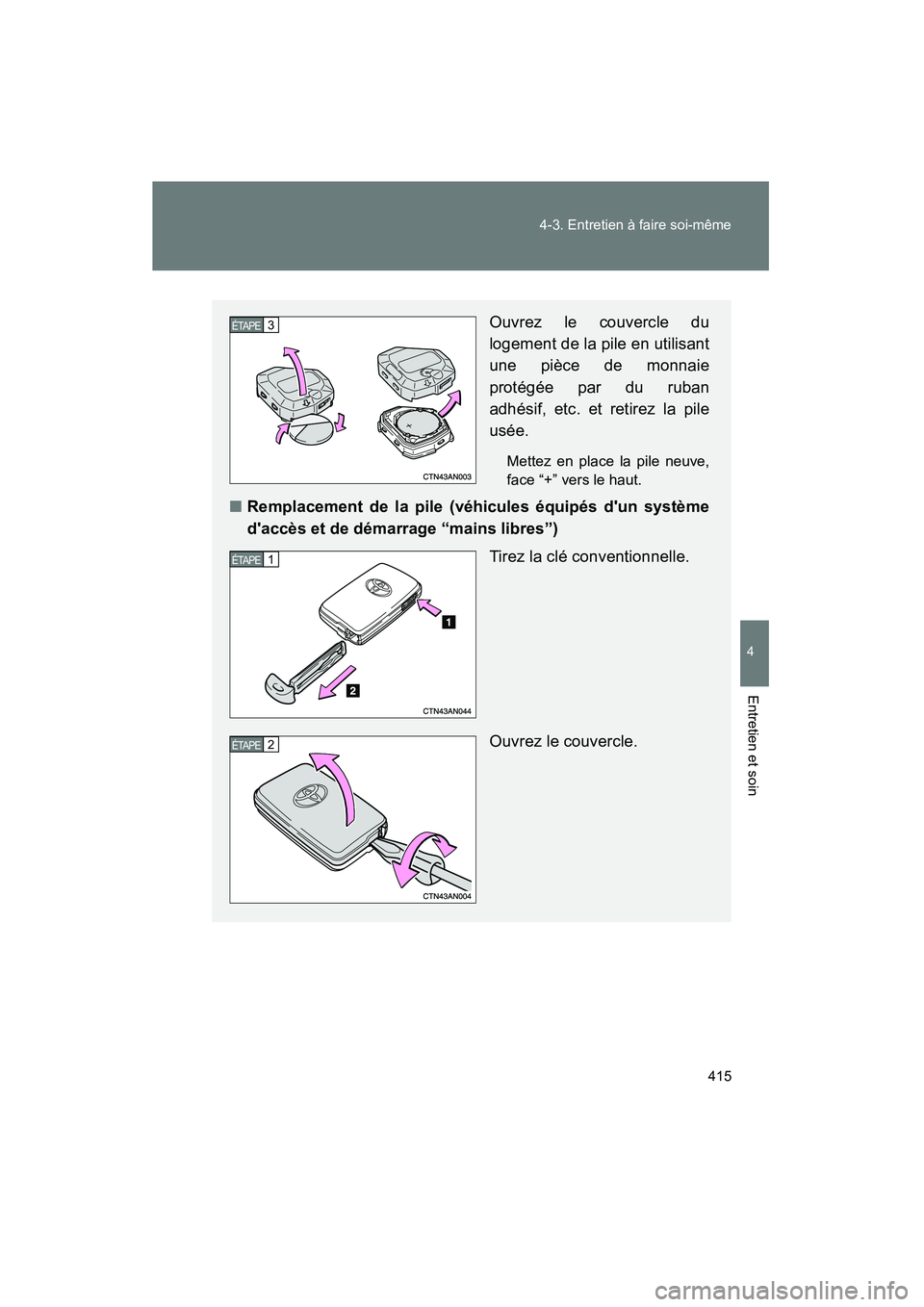

Ouvrez le couvercle du
logement de la pile en utilisant
une pièce de monnaie
protégée par du ruban
adhésif, etc. et retirez la pile
usée.
Mettez en place la pile neuve,
face “+” vers le haut.
■
Remplacement de la pile (véhicules équipés d'un système
d'accès et de démarrage “mains libres”)
Tirez la clé conventionnelle.
Ouvrez le couvercle.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE

416 4-3. Entretien à faire soi-même
Rav4_D

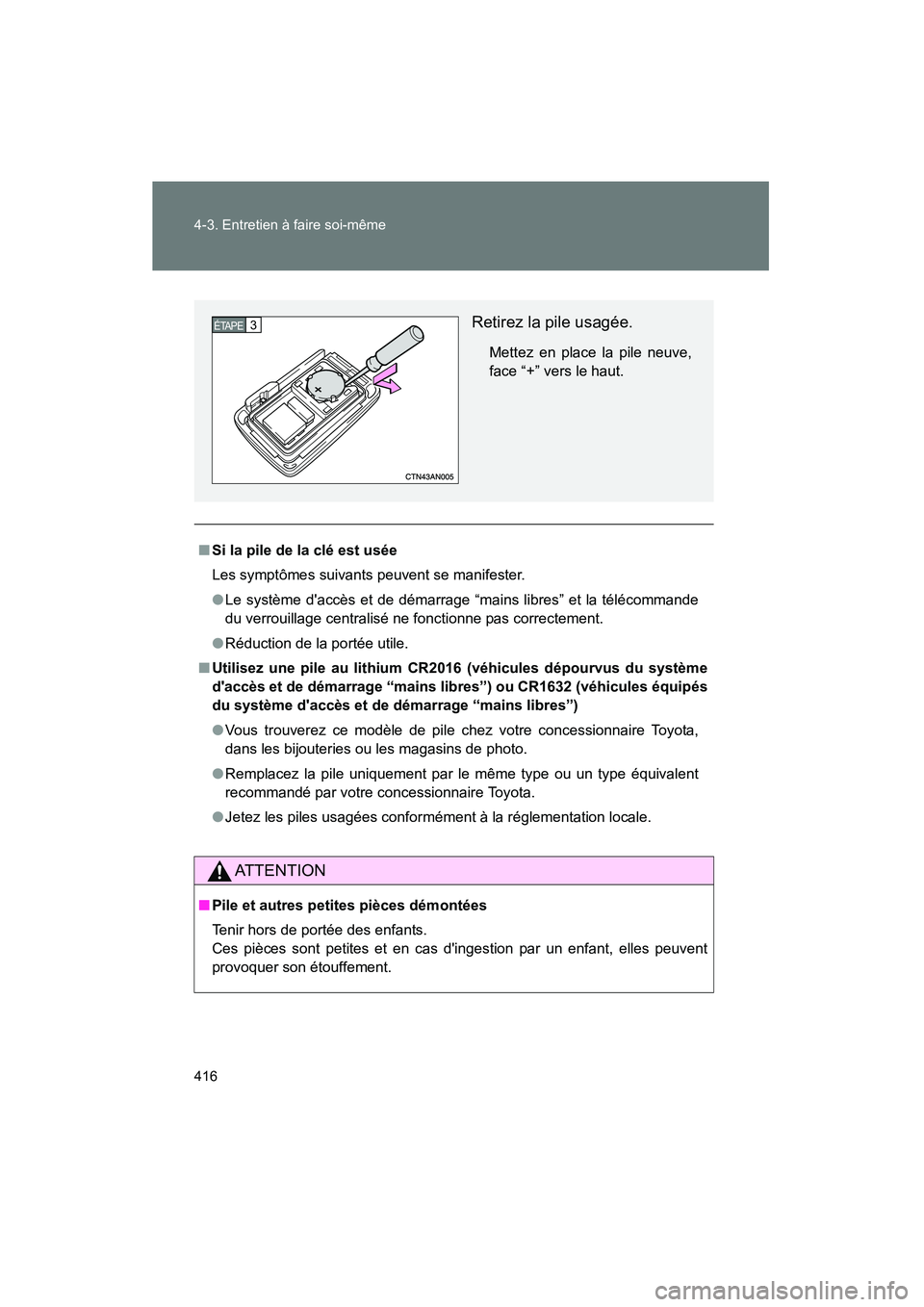

■Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester.
●Le système d'accès et de démarrage “mains libres” et la télécommande
du verrouillage centralisé ne fonctionne pas correctement.
● Réduction de la portée utile.
■ Utilisez une pile au lithium CR2016 (véhicules dépourvus du système
d'accès et de démarrage “mains libres”) ou CR1632 (véhicules équipés
du système d'accès et de démarrage “mains libres”)
●Vous trouverez ce modèle de pile chez votre concessionnaire Toyota,
dans les bijouteries ou les magasins de photo.
● Remplacez la pile uniquement par le même type ou un type équivalent
recommandé par votre concessionnaire Toyota.
● Jetez les piles usagées conformément à la réglementation locale.
AT T E N T I O N
■Pile et autres petites pièces démontées
Tenir hors de portée des enfants.
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer son étouffement.
Retirez la pile usagée.
Mettez en place la pile neuve,
face “+” vers le haut.
3 ÉTAPE

417
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

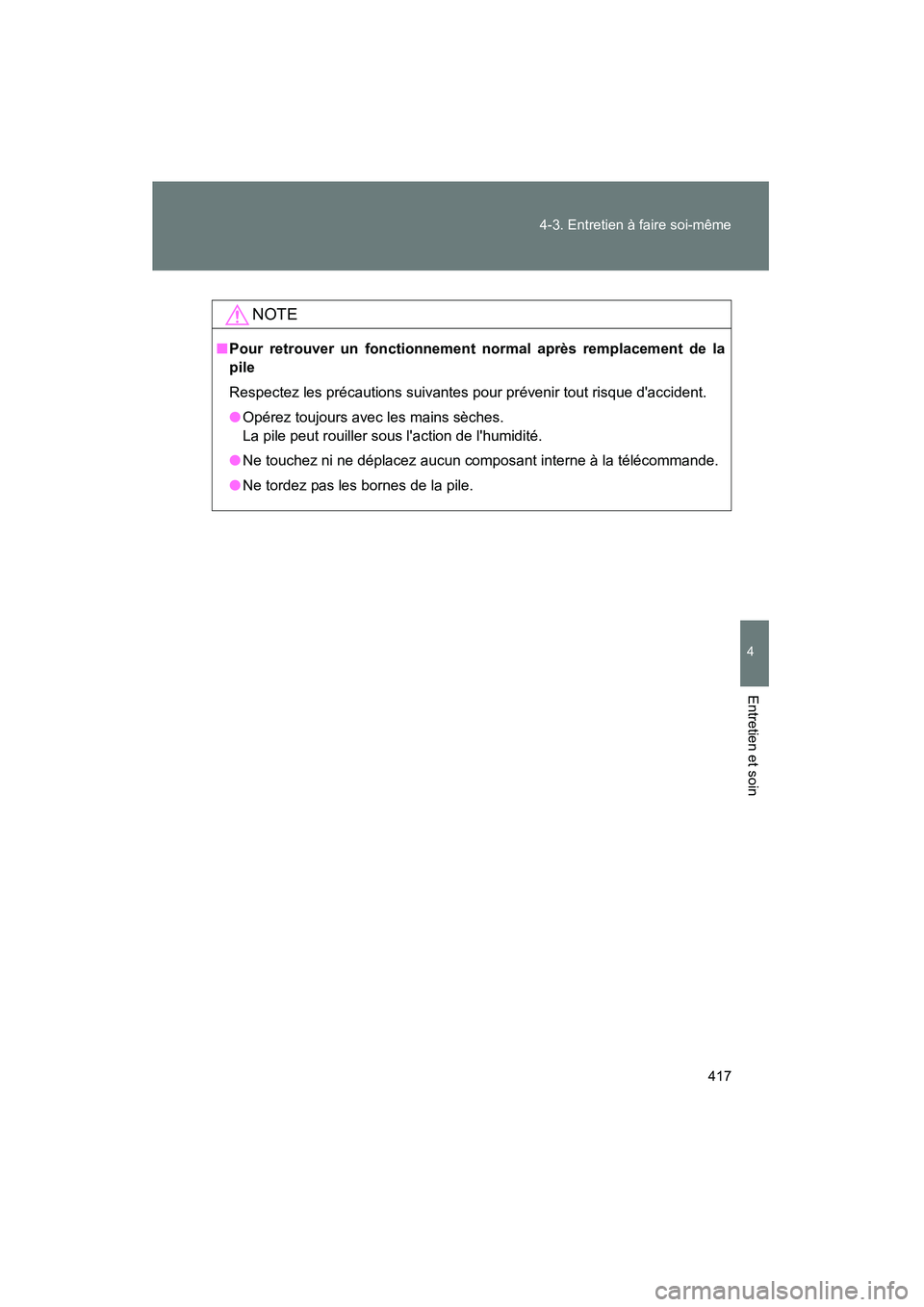

NOTE
■
Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident.
● Opérez toujours avec les mains sèches.
La pile peut rouiller sous l'action de l'humidité.
● Ne touchez ni ne déplacez aucun composant interne à la télécommande.
● Ne tordez pas les bornes de la pile.

418
4-3. Entretien à faire soi-même
Rav4_D

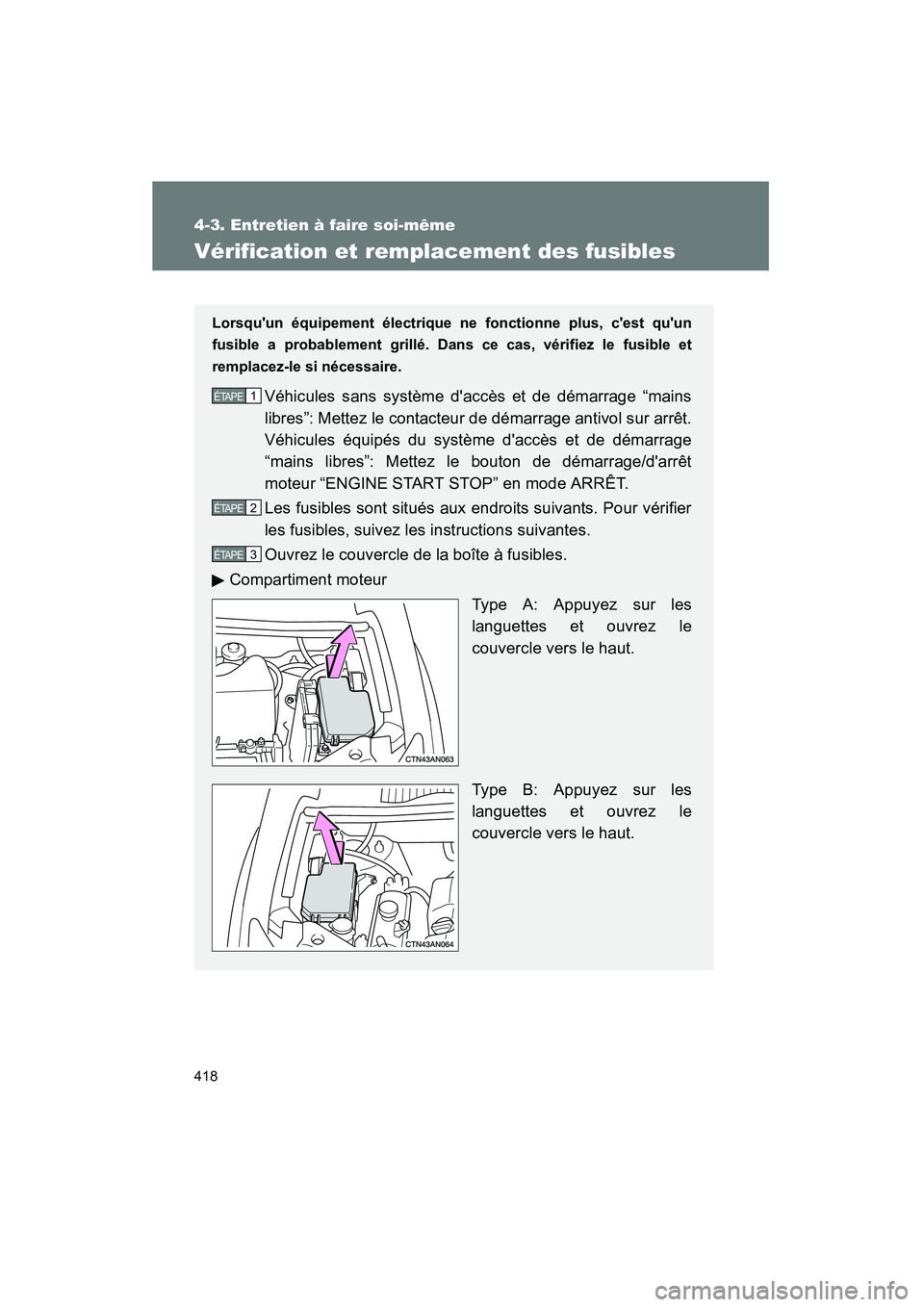

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules sans système d'accès et de démarrage “mains
libres”: Mettez le contacteur de démarrage antivol sur arrêt.
Véhicules équipés du système d'accès et de démarrage
“mains libres”: Mettez le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” en mode ARRÊT.
Les fusibles sont situés aux endroits suivants. Pour vérifier
les fusibles, suivez les instructions suivantes.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur Type A: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.
Type B: Appuyez sur les
languettes et ouvrez le
couvercle vers le haut.1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

419
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D
Sous le tableau de bord
Ouvrez le couvercle.
Après une panne d'un équipement électrique, consultez le
tableau “Disposition des fusibles et ampérages” ( →P. 422)
pour repérer le fusible à vérifier.
Retirez le fusible avec la pince
d'extraction.
Vérifiez si le fusible est grillé.
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

420 4-3. Entretien à faire soi-même
Rav4_D

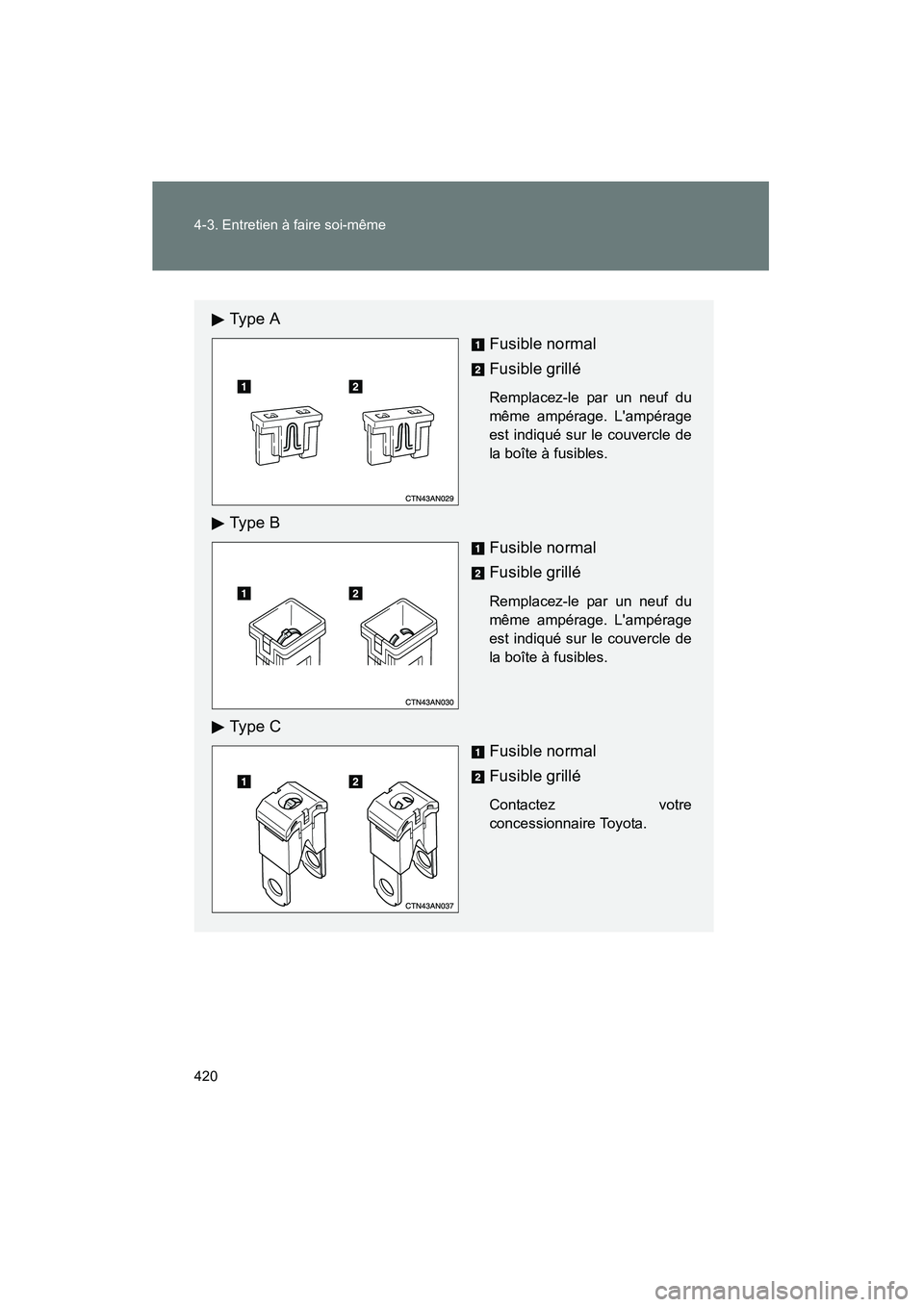

Ty p e AFusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e B
Fusible normal
Fusible grillé
Remplacez-le par un neuf du
même ampérage. L'ampérage
est indiqué sur le couvercle de
la boîte à fusibles.
Ty p e CFusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

421
4-3. Entretien à faire soi-même
4
Entretien et soin
Rav4_D

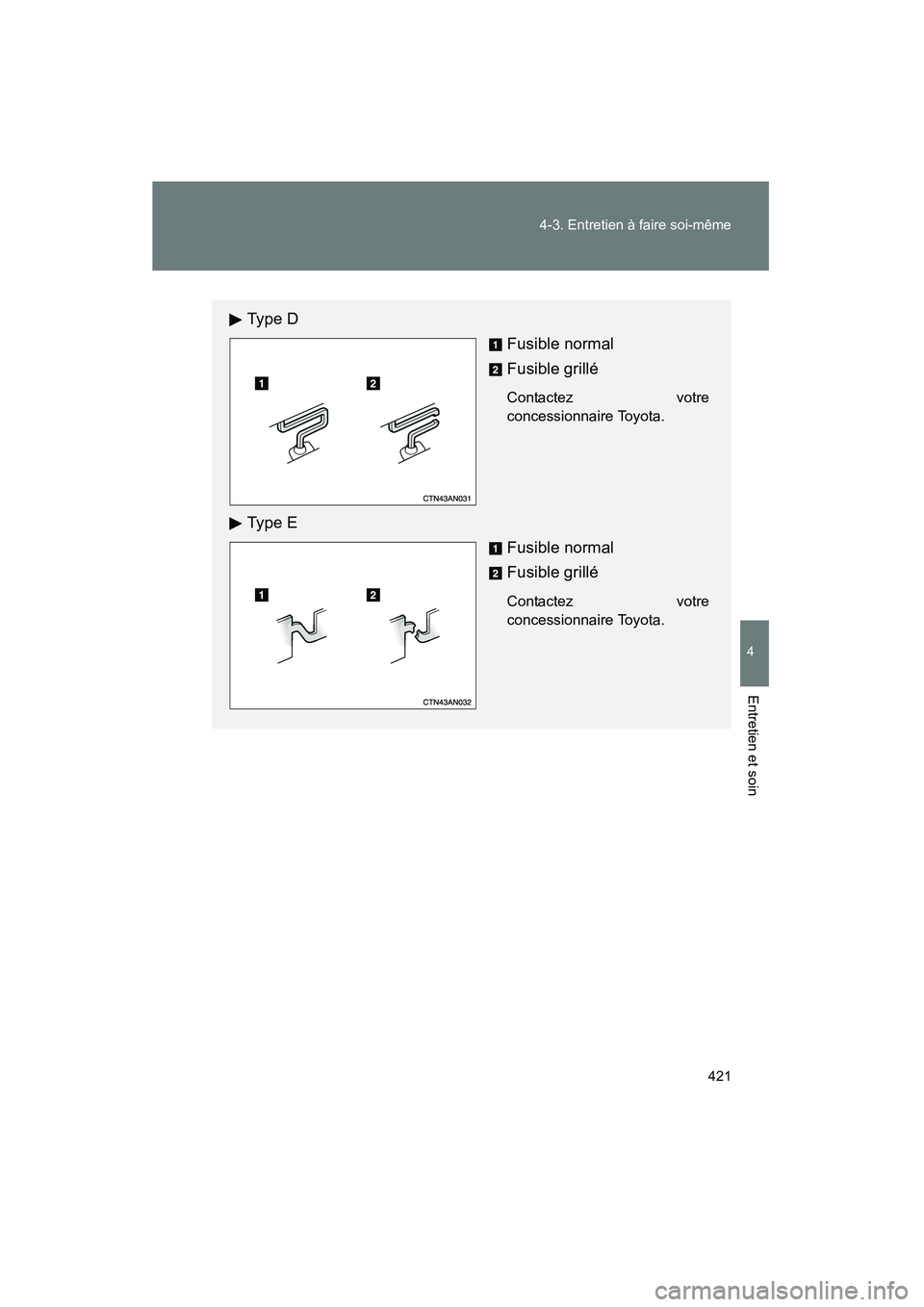

Ty p e D
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.
Ty p e E
Fusible normal
Fusible grillé
Contactez votre
concessionnaire Toyota.

422 4-3. Entretien à faire soi-même
Rav4_D

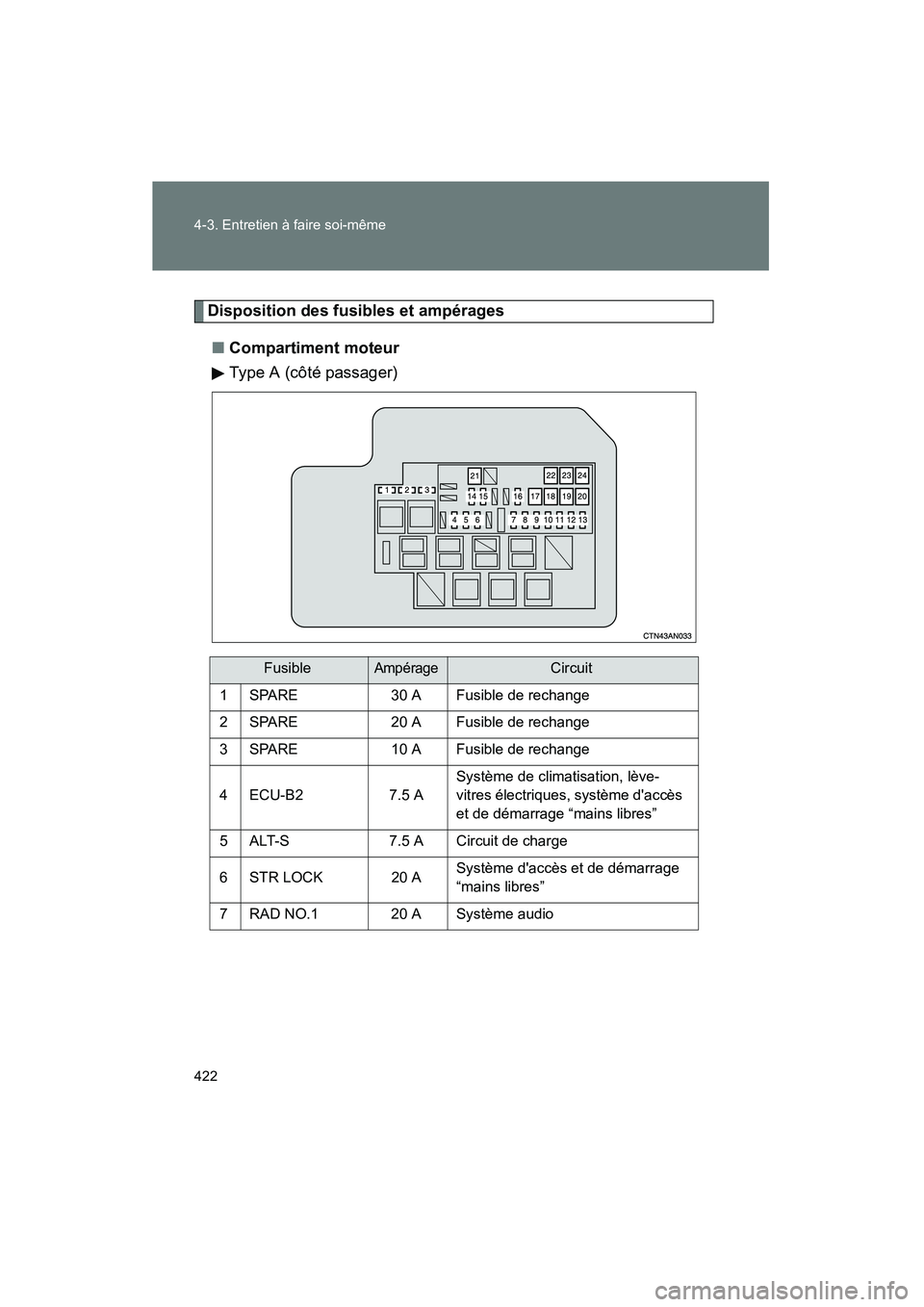

Disposition des fusibles et ampérages■ Compartiment moteur
Type A (côté passager)
FusibleAmpérageCircuit
1 SPARE 30 A Fusible de rechange
2 SPARE 20 A Fusible de rechange
3 SPARE 10 A Fusible de rechange
4ECU-B2 7.5 A Système de climatisation, lève-
vitres électriques, système d'accès
et de démarrage “mains libres”
5 ALT-S 7.5 A Circuit de charge
6 STR LOCK 20 A Système d'accès et de démarrage
“mains libres”
7 RAD NO.1 20 A Système audio
