2010 TOYOTA RAV4 Manuel du propriétaire (in French)

5
En cas de problème
503
5-2. Mesures à prendre en cas d'urgence
Rav4_D

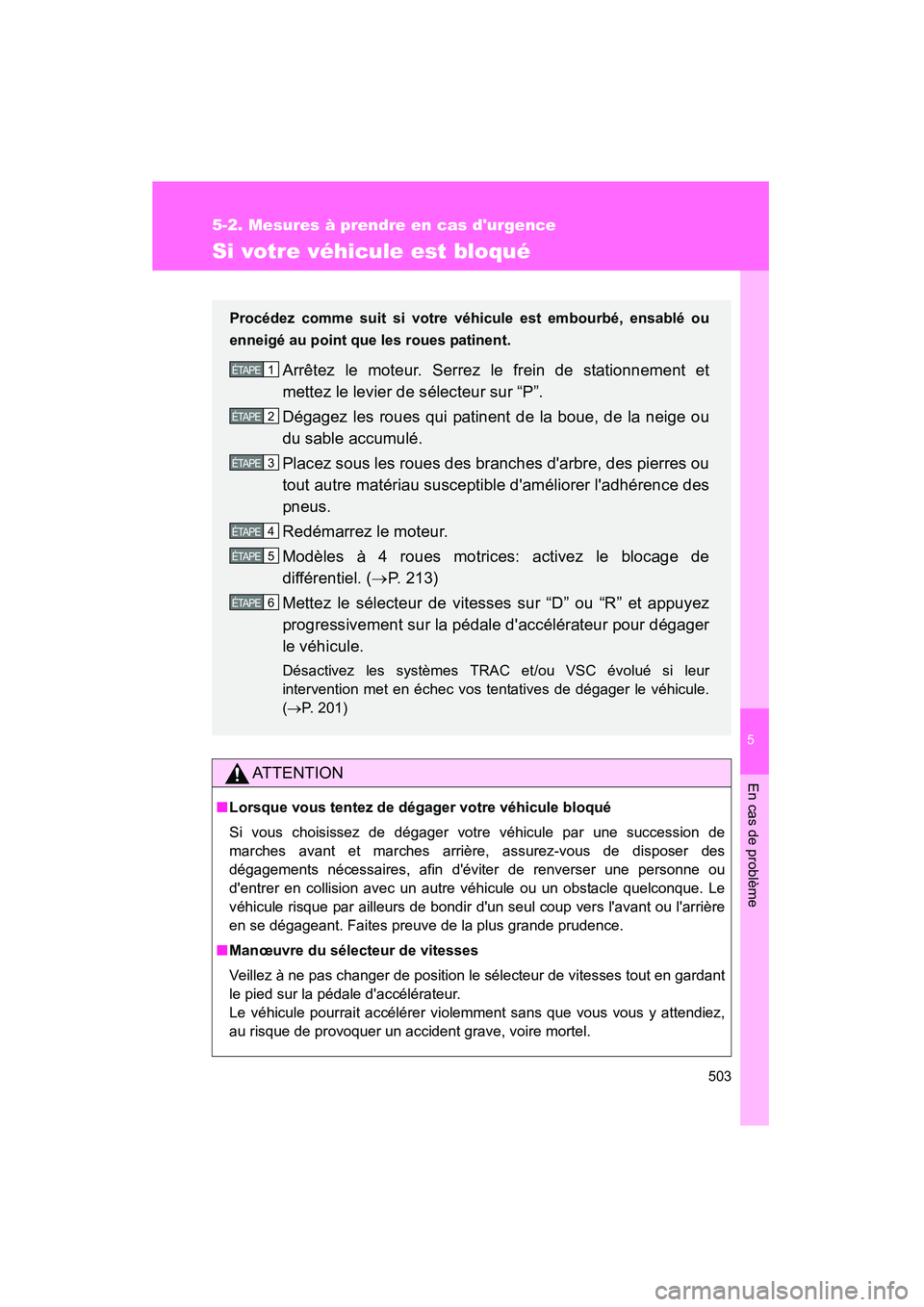

Si votre véhicule est bloqué
AT T E N T I O N
■Lorsque vous tentez de dégager votre véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de
marches avant et marches arrière, assurez-vous de disposer des
dégagements nécessaires, afin d'éviter de renverser une personne ou
d'entrer en collision avec un autre véhicule ou un obstacle quelconque. Le
véhicule risque par ailleurs de bondir d'un seul coup vers l'avant ou l'arrière
en se dégageant. Faites preuve de la plus grande prudence.
■ Manœuvre du sélecteur de vitesses
Veillez à ne pas changer de position le sélecteur de vitesses tout en gardant
le pied sur la pédale d'accélérateur.
Le véhicule pourrait accélérer violemment sans que vous vous y attendiez,
au risque de provoquer un accident grave, voire mortel.
Procédez comme suit si votre véhicule est embourbé, ensablé ou
enneigé au point que les roues patinent.
Arrêtez le moteur. Serrez le frein de stationnement et
mettez le levier de sélecteur sur “P”.
Dégagez les roues qui patinent de la boue, de la neige ou
du sable accumulé.
Placez sous les roues des branches d'arbre, des pierres ou
tout autre matériau susceptible d'améliorer l'adhérence des
pneus.
Redémarrez le moteur.
Modèles à 4 roues motrices: activez le blocage de
différentiel. ( →P. 213)
Mettez le sélecteur de vitesses sur “D” ou “R” et appuyez
progressivement sur la pédale d'accélérateur pour dégager
le véhicule.
Désactivez les systèmes TRAC et/ou VSC évolué si leur
intervention met en échec vos tentatives de dégager le véhicule.
( → P. 201)
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
6 ÉTAPE

504 5-2. Mesures à prendre en cas d'urgence
Rav4_D

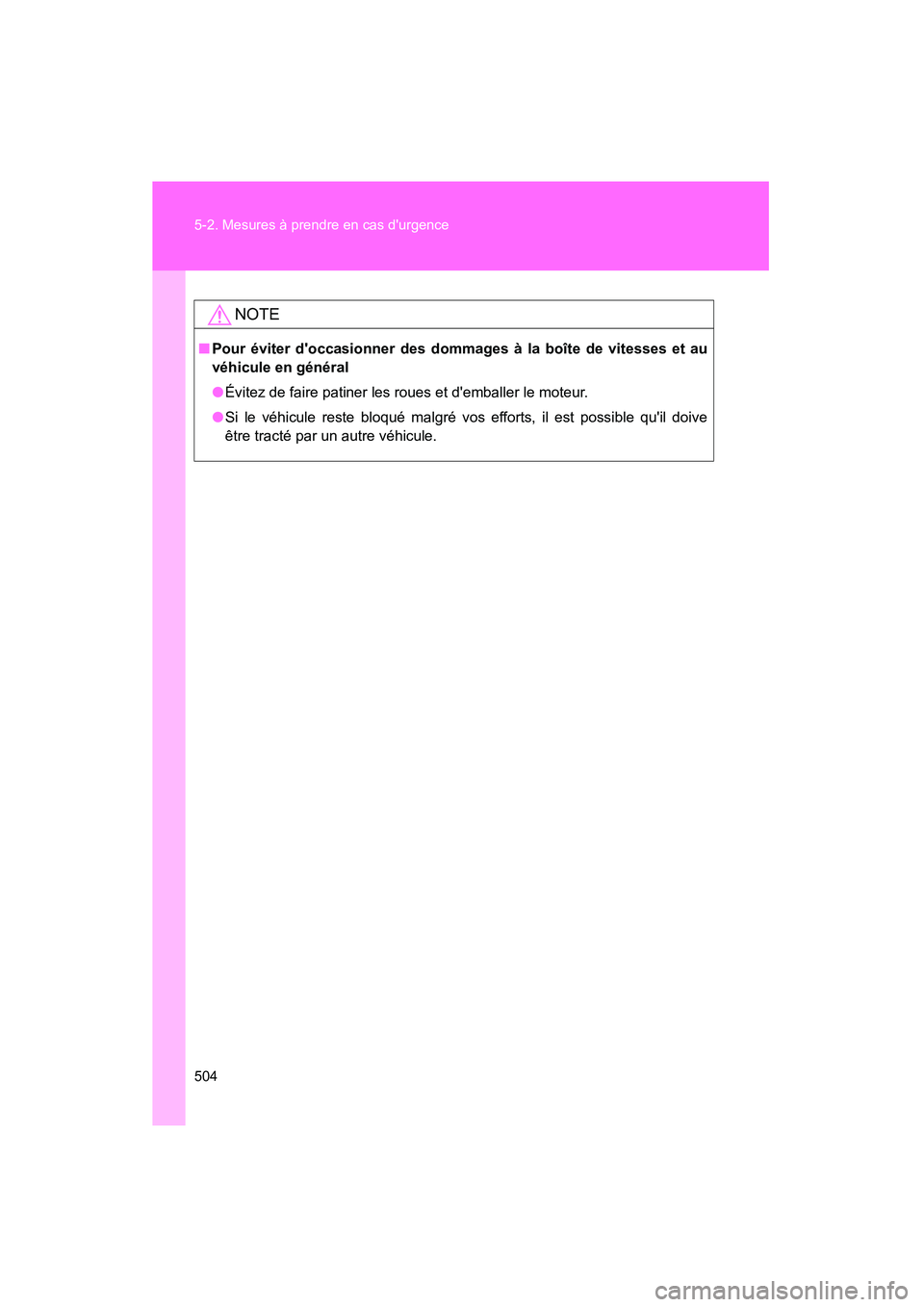

NOTE
■Pour éviter d'occasionner des dommages à la boîte de vitesses et au
véhicule en général
●Évitez de faire patiner les roues et d'emballer le moteur.
● Si le véhicule reste bloqué malgré vos efforts, il est possible qu'il doive
être tracté par un autre véhicule.

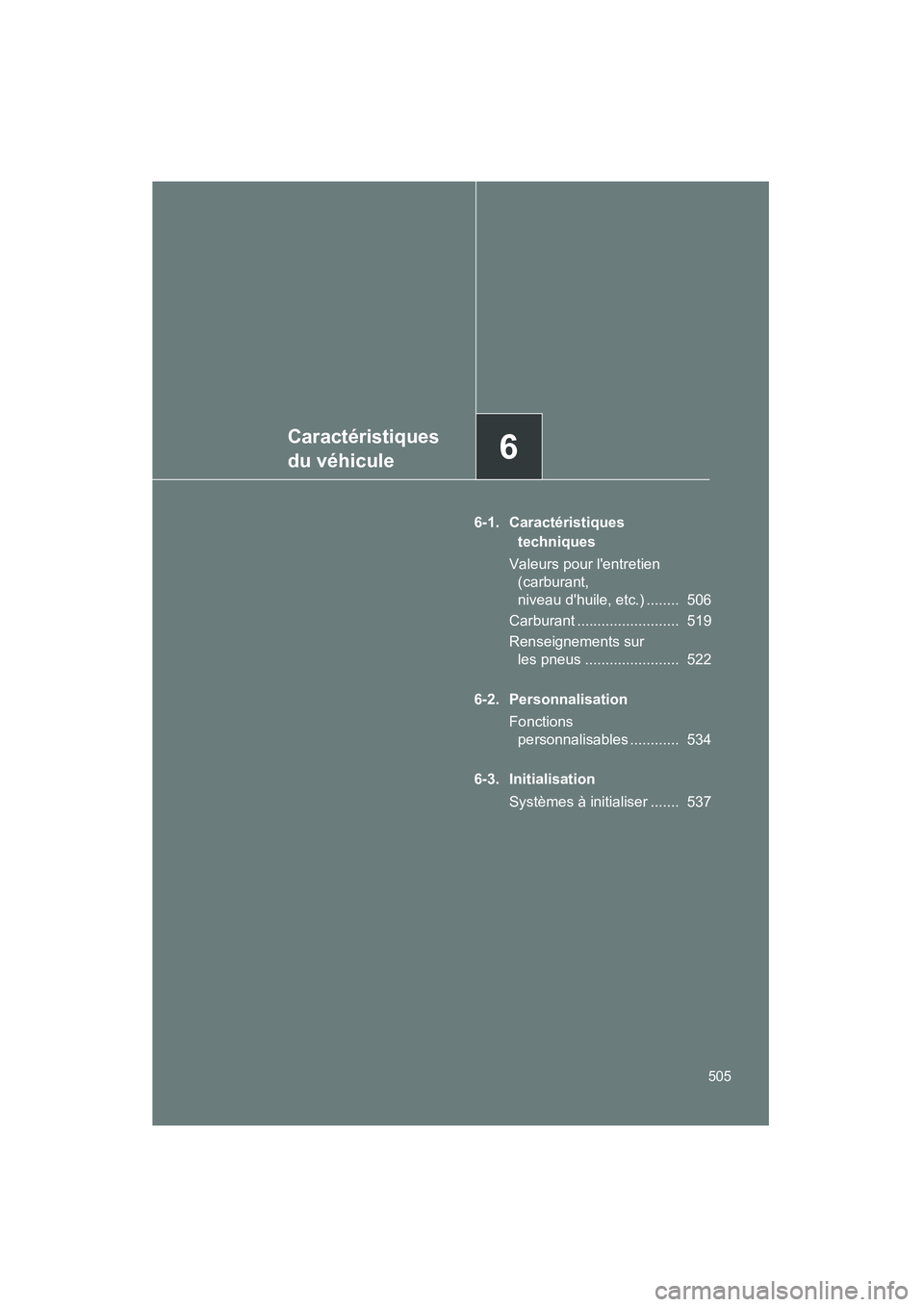

Caractéristiques
du véhicule
6
505
Rav4_D
6-1. Caractéristiques techniques
Valeurs pour l'entretien (carburant,
niveau d'huile, etc.) ........ 506
Carburant ......................... 519
Renseignements sur les pneus ....................... 522
6-2. Personnalisation Fonctions personnalisables ............ 534
6-3. Initialisation Systèmes à initialiser ....... 537

506
Rav4_D
6-1. Caractéristiques techniques

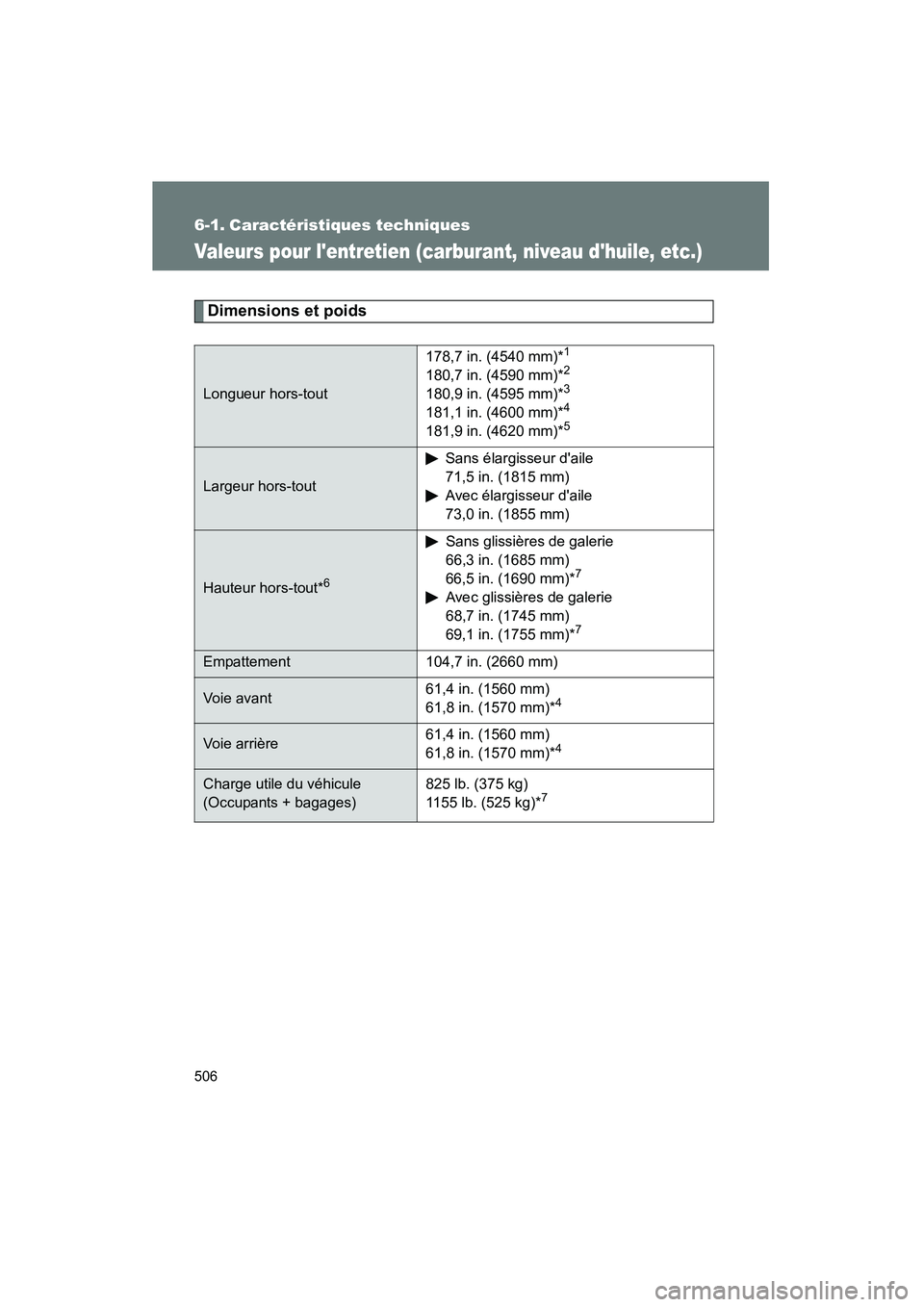

Valeurs pour l'entretien (carburant, niveau d'huile, etc.)
Dimensions et poids
Longueur hors-tout178,7 in. (4540 mm)*
1
180,7 in. (4590 mm)*2
180,9 in. (4595 mm)*3
181,1 in. (4600 mm)*4
181,9 in. (4620 mm)*5
Largeur hors-tout
Sans élargisseur d'aile
71,5 in. (1815 mm)
Avec élargisseur d'aile
73,0 in. (1855 mm)
Hauteur hors-tout*6
Sans glissières de galerie
66,3 in. (1685 mm)
66,5 in. (1690 mm)*
7
Avec glissières de galerie
68,7 in. (1745 mm)
69,1 in. (1755 mm)*
7
Empattement
104,7 in. (2660 mm)
Voie avant 61,4 in. (1560 mm)
61,8 in. (1570 mm)*4
Vo i e ar r i è r e61,4 in. (1560 mm)
61,8 in. (1570 mm)*4
Charge utile du véhicule
(Occupants + bagages)825 lb. (375 kg)
1155 lb. (525 kg)*7

507
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
*1: Sans roue de secours
*2: Pneus 215/70R16
*3: Pneus 225/65R17
*4: Pneus 235/55R18
*5: Avec cache de roue de secours
*6: Véhicule à vide
*7: Avec sièges de la troisième rangée
*8: Avec équipement de remorquage

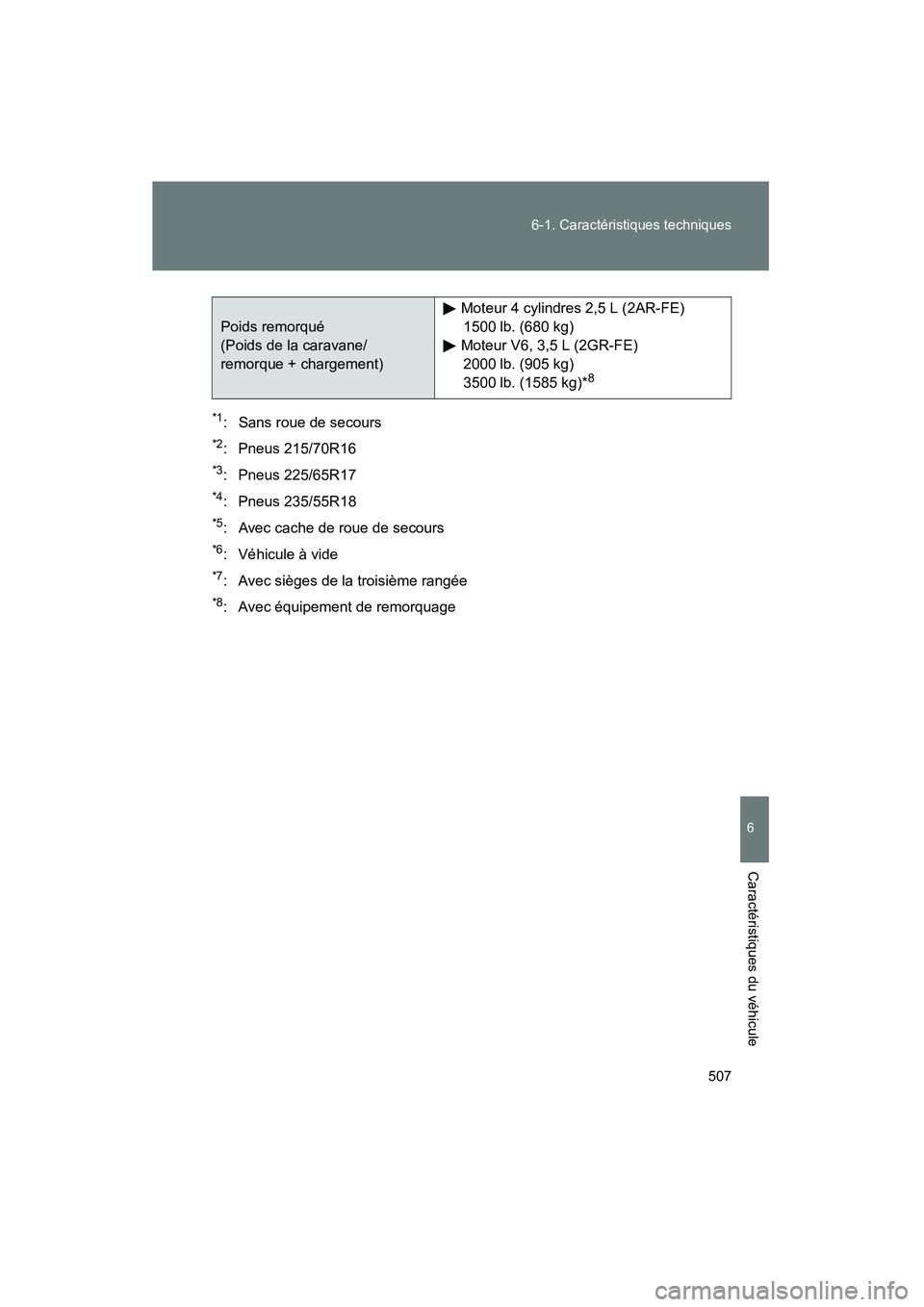

Poids remorqué
(Poids de la caravane/
remorque + chargement)
Moteur 4 cylindres 2,5 L (2AR-FE)
1500 lb. (680 kg)
Moteur V6, 3,5 L (2GR-FE) 2000 lb. (905 kg)
3500 lb. (1585 kg)*
8

508 6-1. Caractéristiques techniques
Rav4_D

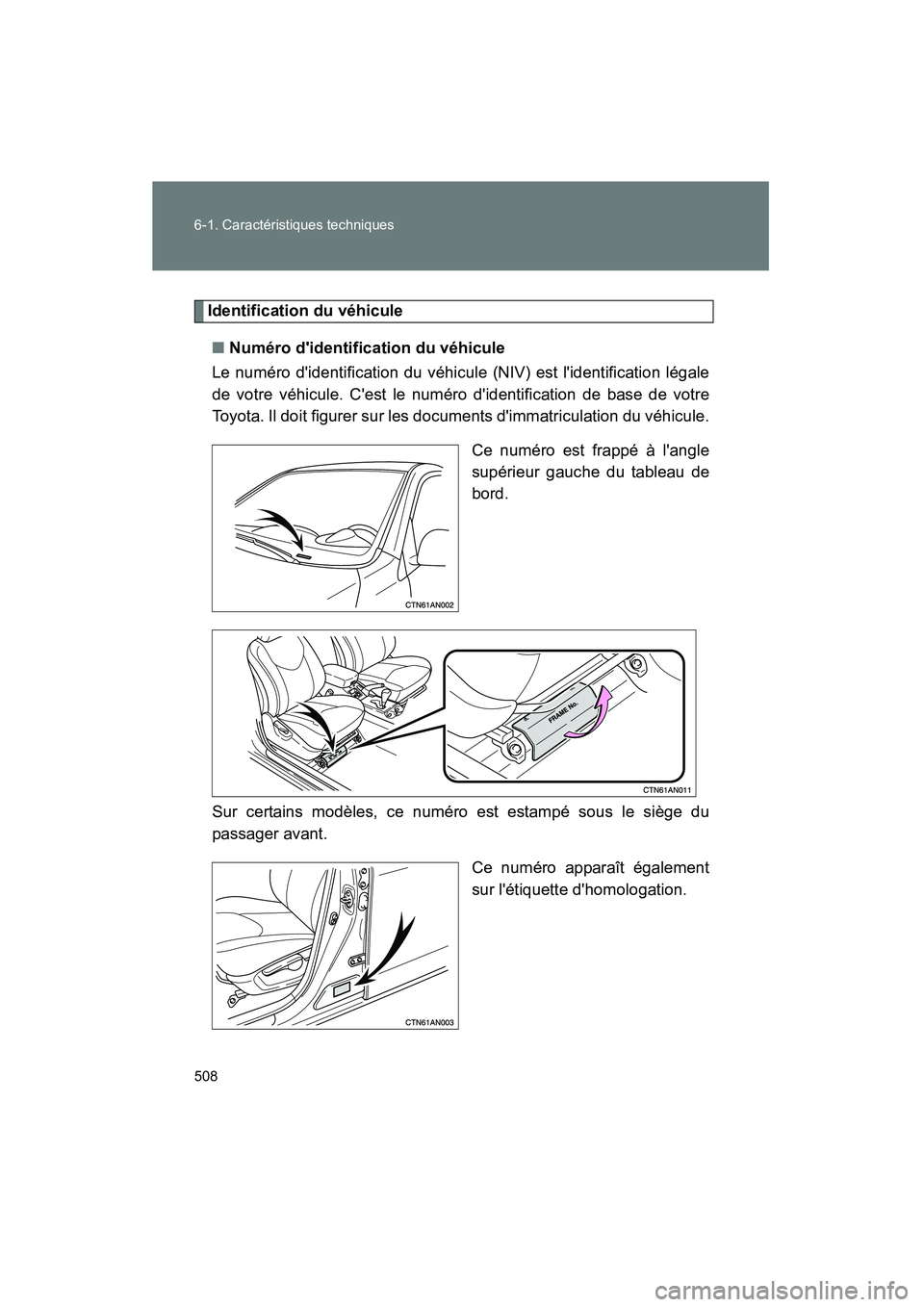

Identification du véhicule■ Numéro d'identification du véhicule
Le numéro d'identification du véhicule (NIV) est l'identification légale
de votre véhicule. C'est le numéro d'identification de base de votre
Toyota. Il doit figurer sur les documents d'immatriculation du véhicule.
Ce numéro est frappé à l'angle
supérieur gauche du tableau de
bord.
Sur certains modèles, ce numéro est estampé sous le siège du
passager avant. Ce numéro apparaît également
sur l'étiquette d'homologation.

509
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
Rav4_D
■

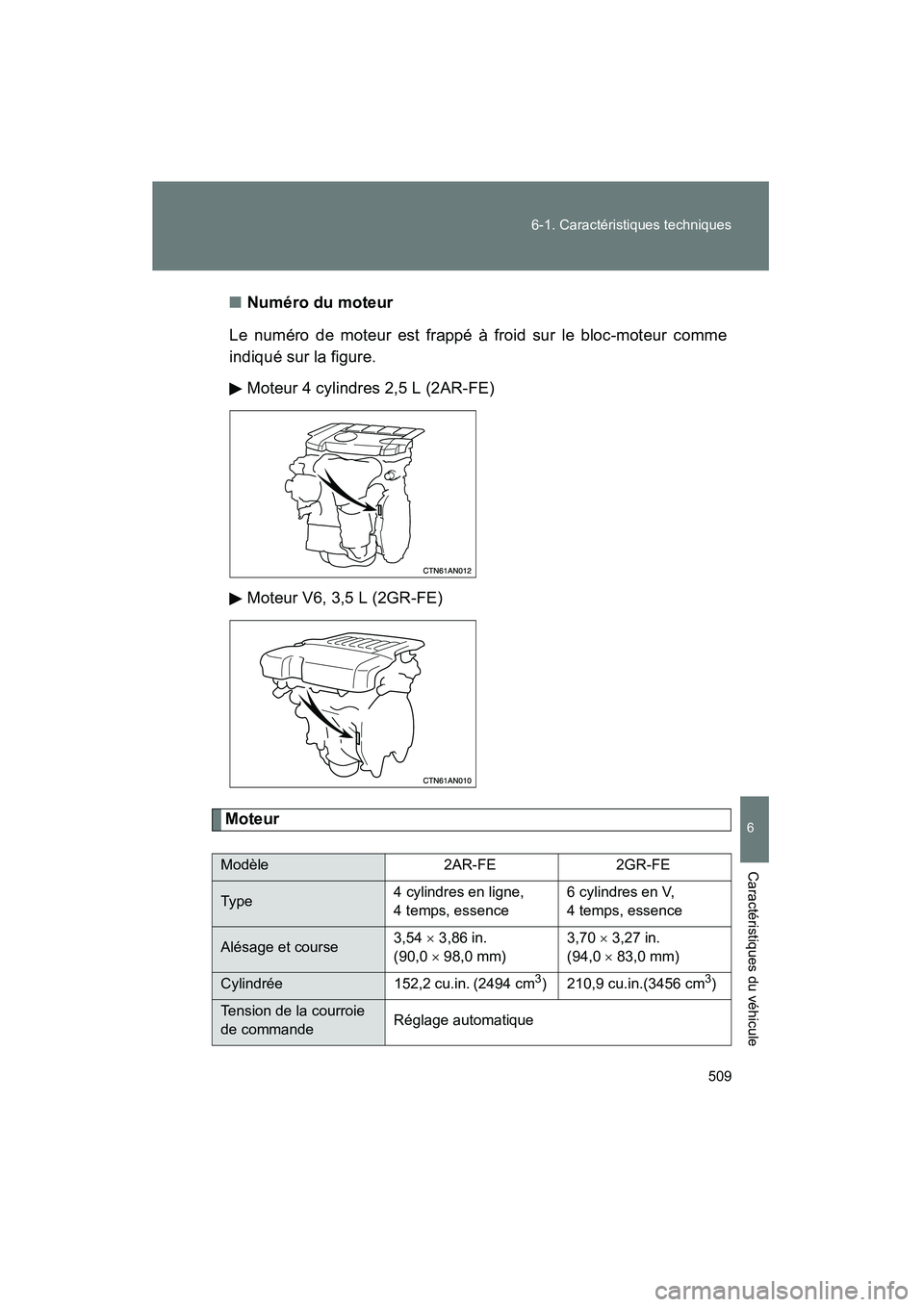

Numéro du moteur
Le numéro de moteur est frappé à froid sur le bloc-moteur comme
indiqué sur la figure. Moteur 4 cylindres 2,5 L (2AR-FE)
Moteur V6, 3,5 L (2GR-FE)
Moteur
Modèle 2AR-FE2GR-FE
Ty p e 4 cylindres en ligne,
4 temps, essence 6 cylindres en V,
4 temps, essence
Alésage et course
3,54 ×
3,86 in.
(90,0 × 98,0 mm) 3,70
× 3,27 in.
(94,0 × 83,0 mm)
Cylindrée 152,2 cu.in. (2494 cm3) 210,9 cu.in.(3456 cm3)
Tension de la courroie
de commandeRéglage automatique

510 6-1. Caractéristiques techniques
Rav4_D
Carburant
Circuit de lubrification
Type de carburant Essence sans plomb uniquement
Indice d'octane87 (Indice d'octane recherche 91) ou plus
Capacité du réservoir
de carburant
(Référence)15,9 gal. (60 L, 13,2 lmp. gal.)
Contenance d'huile
Vidange et remplissage
(Référence)
Sans filtre
Avec filtre Moteur 4 cylindres 2,5 L (2AR-FE)
4,2 qt. (4,0 L, 3,5 Imp. qt.)
Moteur V6 3,5 L (2GR-FE)
6,0 qt. (5,7 L, 5,0 Imp. qt.)
Moteur 4 cylindres 2,5 L (2AR-FE)
4,7 qt. (4,4 L, 3,9 Imp. qt.)
Moteur V6, 3,5 L (2GR-FE)
6,4 qt. (6,1 L, 5,4 Imp. qt.)
