2010 TOYOTA RAV4 Manuel du propriétaire (in French)

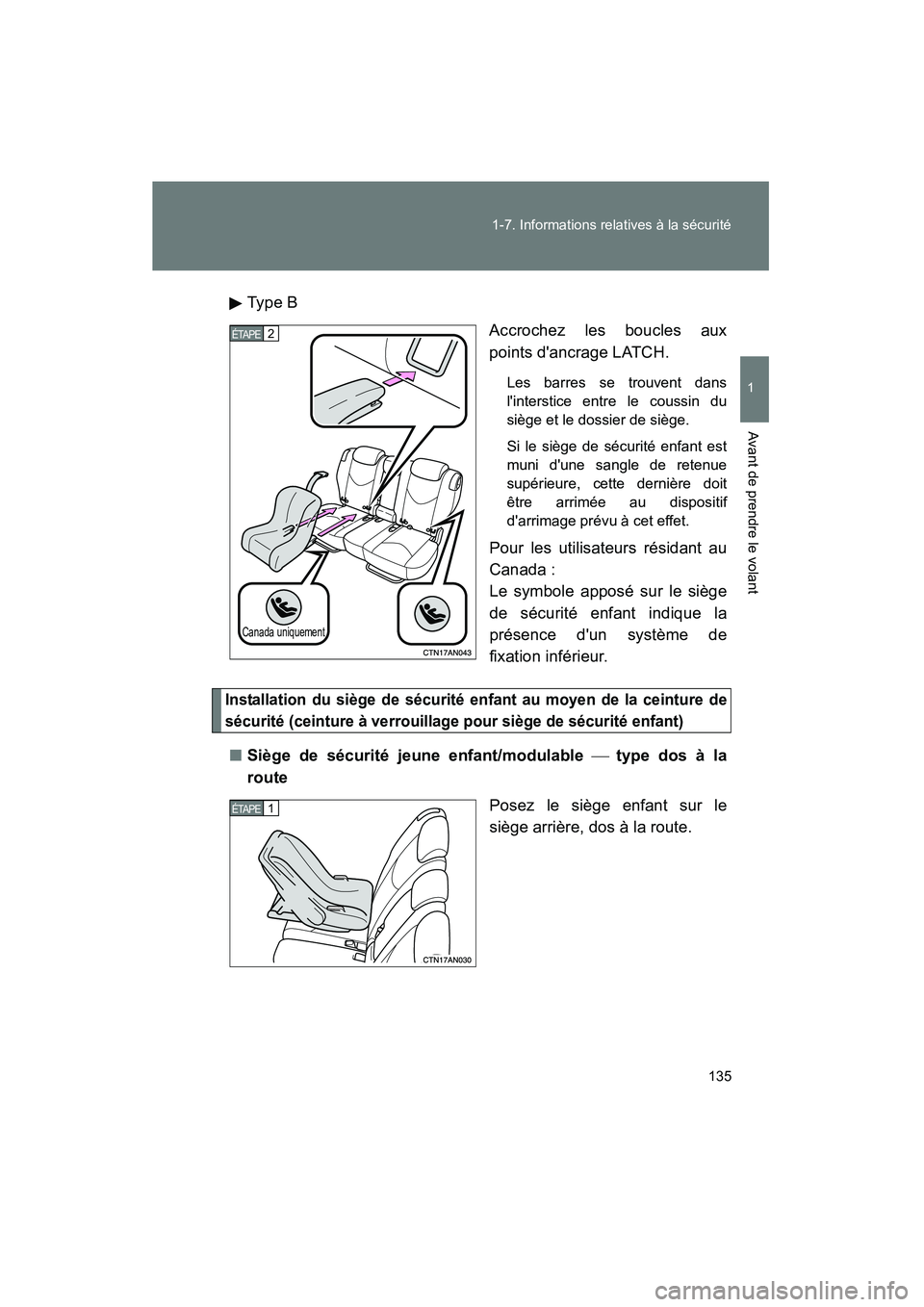

135
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D
Type B
Accrochez les boucles aux
points d'ancrage LATCH.
Les barres se trouvent dans
l'interstice entre le coussin du
siège et le dossier de siège.
Si le siège de sécurité enfant est
muni d'une sangle de retenue
supérieure, cette dernière doit
être arrimée au dispositif
d'arrimage prévu à cet effet.
Pour les utilisateurs résidant au
Canada :
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de
fixation inférieur.
Installation du siège de sécurité enfant au moyen de la ceinture de
sécurité (ceinture à verrouillage pour siège de sécurité enfant)
■Siège de sécurité jeune enfant/modulable  type dos à la
route
Posez le siège enfant sur le
siège arrière, dos à la route.
Canada uniquement
2 ÉTAPE
1 ÉTAPE

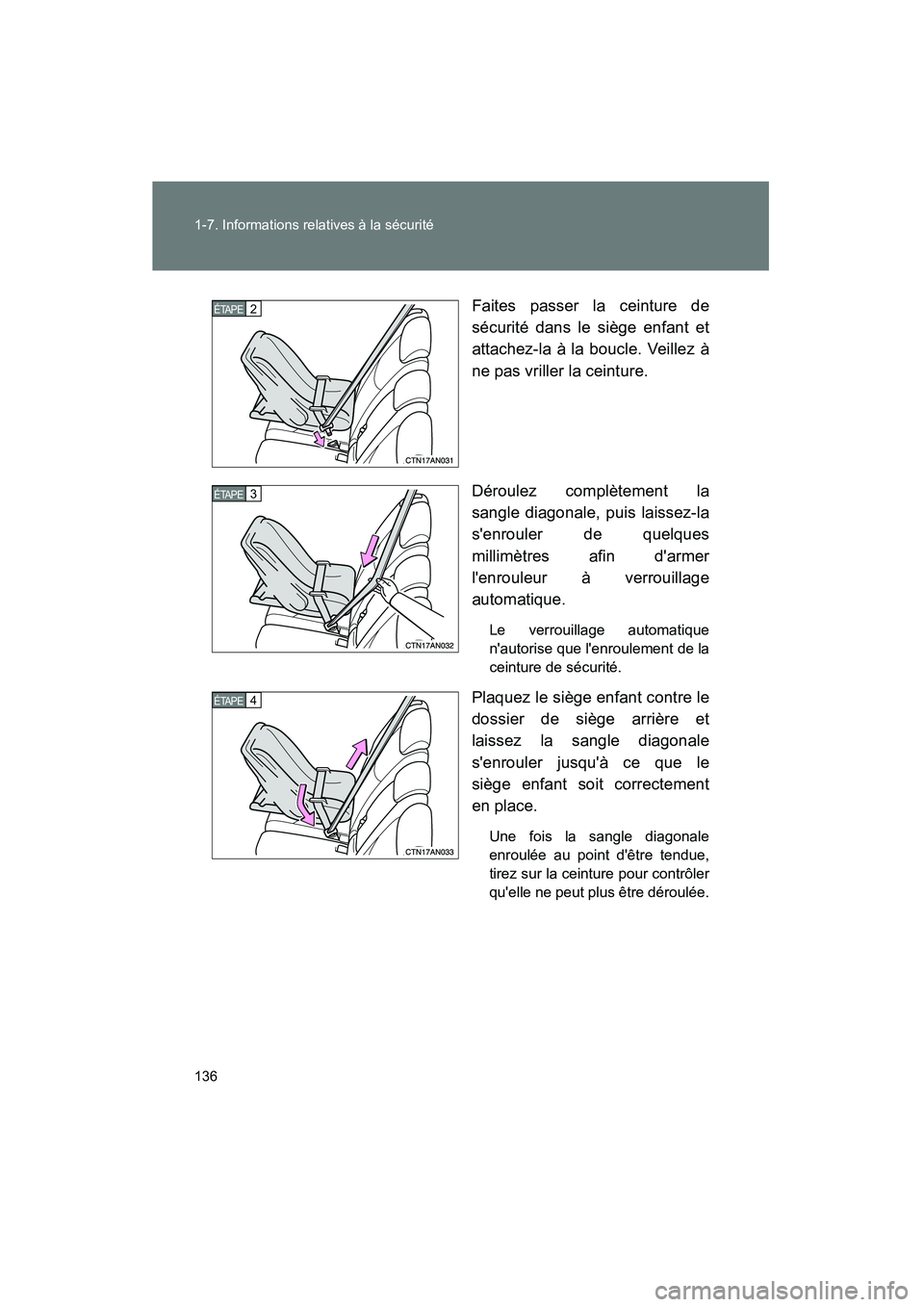

136 1-7. Informations relatives à la sécurité
Rav4_DFaites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
Déroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à verrouillage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
Plaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

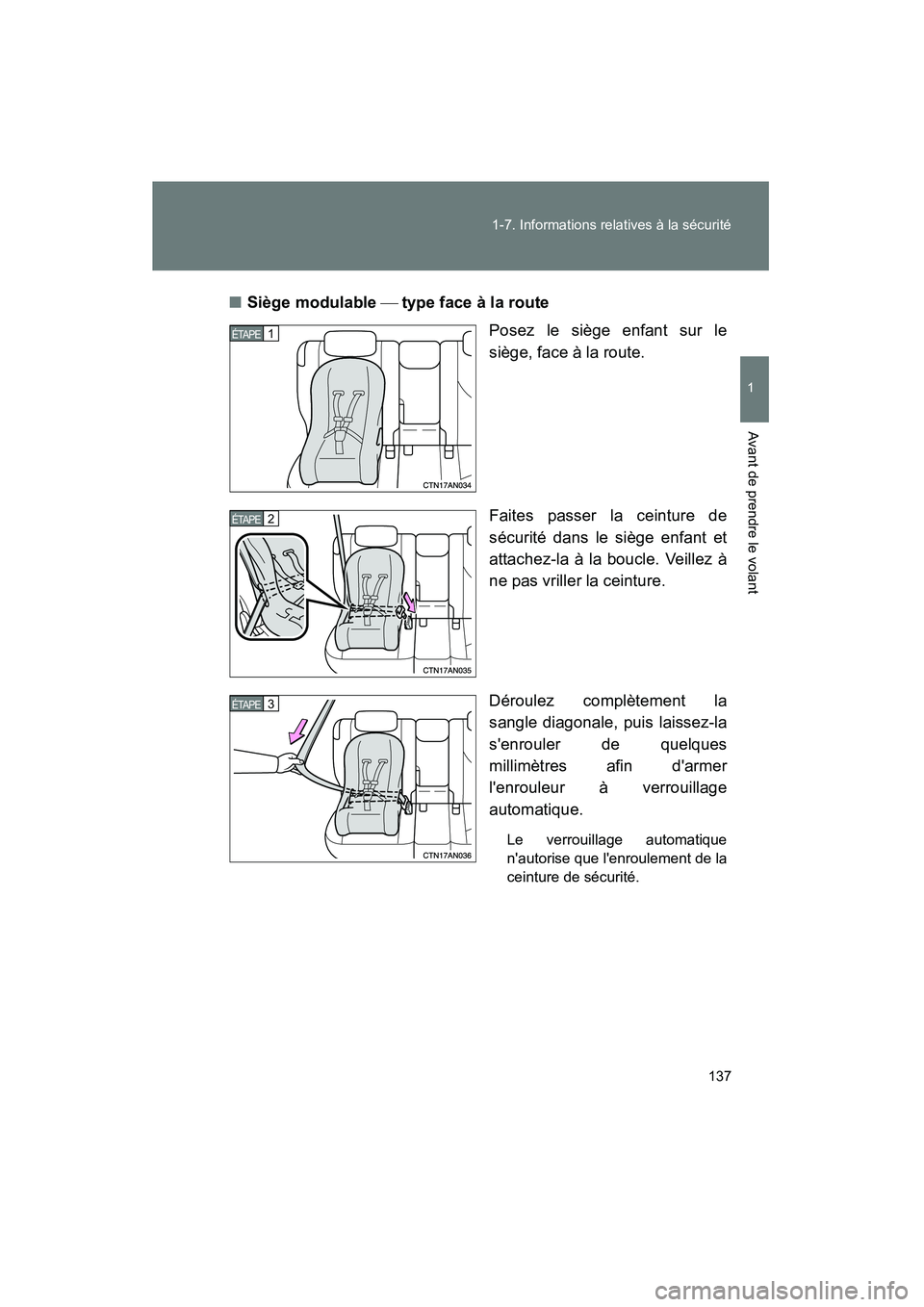

137
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D
■
Siège modulable  type face à la route
Posez le siège enfant sur le
siège, face à la route.
Faites passer la ceinture de
sécurité dans le siège enfant et
attachez-la à la boucle. Veillez à
ne pas vriller la ceinture.
Déroulez complètement la
sangle diagonale, puis laissez-la
s'enrouler de quelques
millimètres afin d'armer
l'enrouleur à verrouillage
automatique.
Le verrouillage automatique
n'autorise que l'enroulement de la
ceinture de sécurité.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

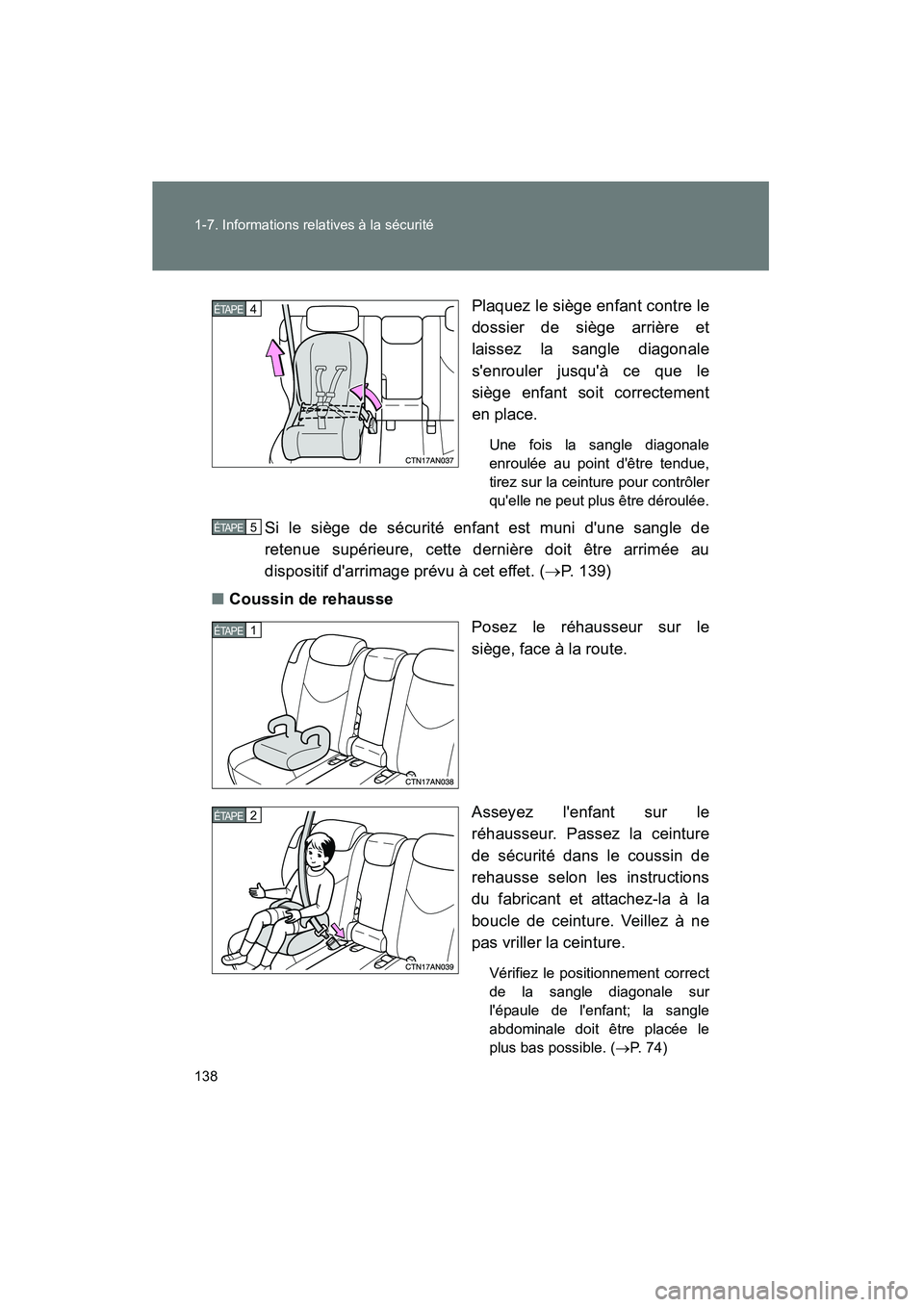

138 1-7. Informations relatives à la sécurité
Rav4_DPlaquez le siège enfant contre le
dossier de siège arrière et
laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège enfant soit correctement
en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour contrôler
qu'elle ne peut plus être déroulée.
Si le siège de sécurité enfant est muni d'une sangle de
retenue supérieure, cette dernière doit être arrimée au
dispositif d'arrimage prévu à cet effet. (
→P. 139)
■ Coussin de rehausse
Posez le réhausseur sur le
siège, face à la route.
Asseyez l'enfant sur le
réhausseur. Passez la ceinture
de sécurité dans le coussin de
rehausse selon les instructions
du fabricant et attachez-la à la
boucle de ceinture. Veillez à ne
pas vriller la ceinture.
Vérifiez le positionnement correct
de la sangle diagonale sur
l'épaule de l'enfant; la sangle
abdominale doit être placée le
plus bas possible. (→P. 74)
4 ÉTAPE
5 ÉTAPE
1 ÉTAPE
2 ÉTAPE

139
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D
Dépose d'un siège de sécurité enfant attaché avec la ceinture de
sécurité
Appuyez sur le bouton de
déverrouillage de la boucle et
enroulez complètement la
ceinture de sécurité.
Siège central de seconde
rangée: Libérez la ceinture de
sécurité du siège central comme
indiqué sur la figure, après avoir
retiré le siège de sécurité enfant.
Sièges de sécurité enfant avec sangle de retenue supérieure
(sièges de seconde rangée uniquement)■ Sièges aux places extérieures
Déposez l'appui-tête.
1 ÉTAPE

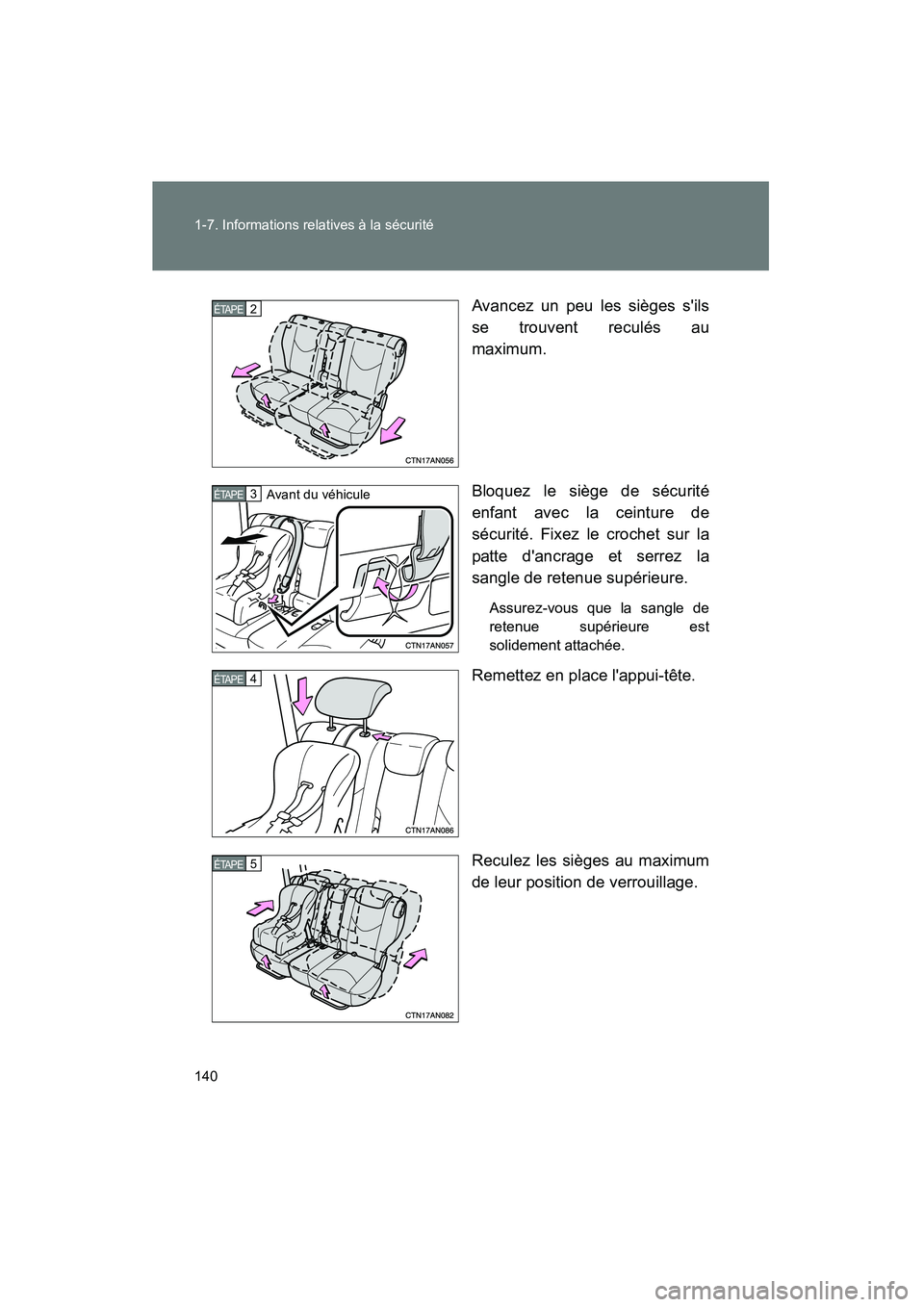

140 1-7. Informations relatives à la sécurité
Rav4_DAvancez un peu les sièges s'ils
se trouvent reculés au
maximum.
Bloquez le siège de sécurité
enfant avec la ceinture de
sécurité. Fixez le crochet sur la
patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
Remettez en place l'appui-tête.
Reculez les sièges au maximum
de leur position de verrouillage.
2 ÉTAPE
3 ÉTAPE Avant du véhicule
4 ÉTAPE
5 ÉTAPE

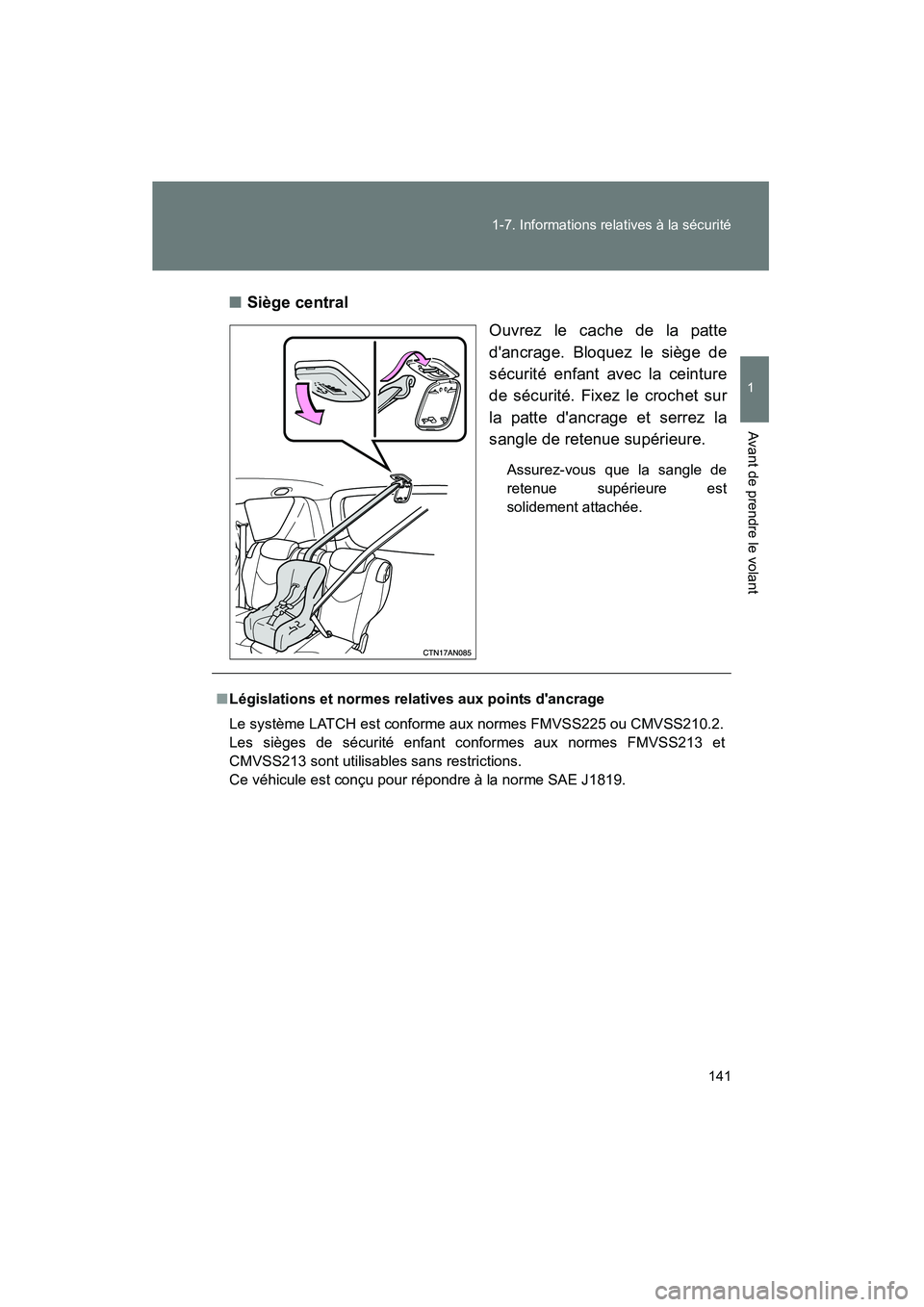

141
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D
■
Siège central
Ouvrez le cache de la patte
d'ancrage. Bloquez le siège de
sécurité enfant avec la ceinture
de sécurité. Fixez le crochet sur
la patte d'ancrage et serrez la
sangle de retenue supérieure.
Assurez-vous que la sangle de
retenue supérieure est
solidement attachée.
■Législations et normes relatives aux points d'ancrage
Le système LATCH est conforme aux normes FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux normes FMVSS213 et
CMVSS213 sont utilisables sans restrictions.
Ce véhicule est conçu pour répondre à la norme SAE J1819.

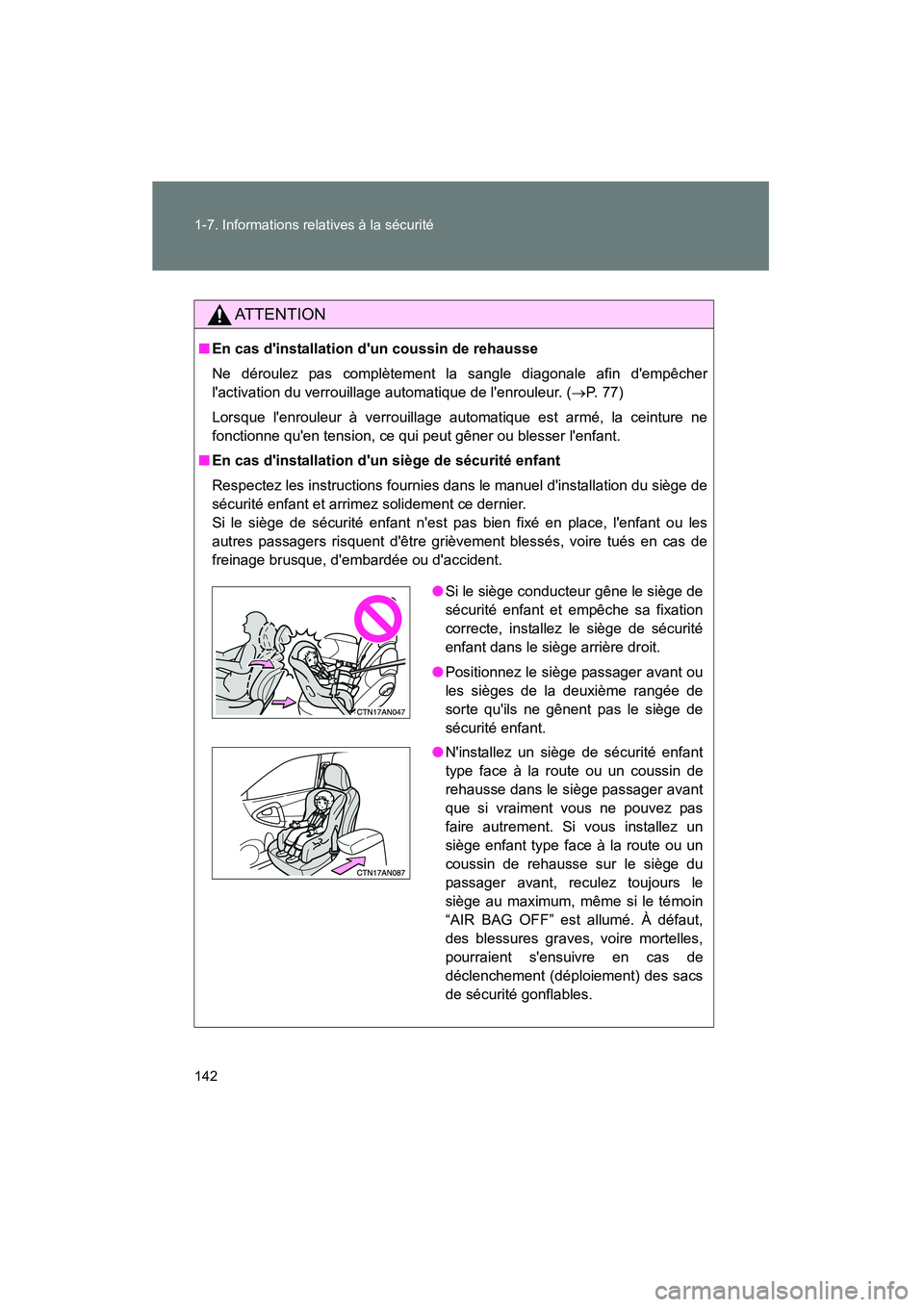

142 1-7. Informations relatives à la sécurité
Rav4_D
AT T E N T I O N
■En cas d'installation d'un coussin de rehausse
Ne déroulez pas complètement la sangle diagonale afin d'empêcher
l'activation du verrouillage automatique de l'enrouleur. ( →P. 77)
Lorsque l'enrouleur à verrouillage autom atique est armé, la ceinture ne
fonctionne qu'en tension, ce qui peut gêner ou blesser l'enfant.
■ En cas d'installation d'un siège de sécurité enfant
Respectez les instructions fournies dans le manuel d'installation du siège de
sécurité enfant et arrimez solidement ce dernier.
Si le siège de sécurité enfant n'est pas bien fixé en place, l'enfant ou les
autres passagers risquent d'être grièvement blessés, voire tués en cas de
freinage brusque, d'embardée ou d'accident.
●Si le siège conducteur gêne le siège de
sécurité enfant et empêche sa fixation
correcte, installez le siège de sécurité
enfant dans le siège arrière droit.
● Positionnez le siège passager avant ou
les sièges de la deuxième rangée de
sorte qu'ils ne gênent pas le siège de
sécurité enfant.
● N'installez un siège de sécurité enfant
type face à la route ou un coussin de
rehausse dans le siège passager avant
que si vraiment vous ne pouvez pas
faire autrement. Si vous installez un
siège enfant type face à la route ou un
coussin de rehausse sur le siège du
passager avant, reculez toujours le
siège au maximum, même si le témoin
“AIR BAG OFF” est allumé. À défaut,
des blessures graves, voire mortelles,
pourraient s'ensuivre en cas de
déclenchement (déploiement) des sacs
de sécurité gonflables.
