2010 TOYOTA RAV4 Manuel du propriétaire (in French)

103
1-6. Système antivol
1
Avant de prendre le volant
Rav4_D

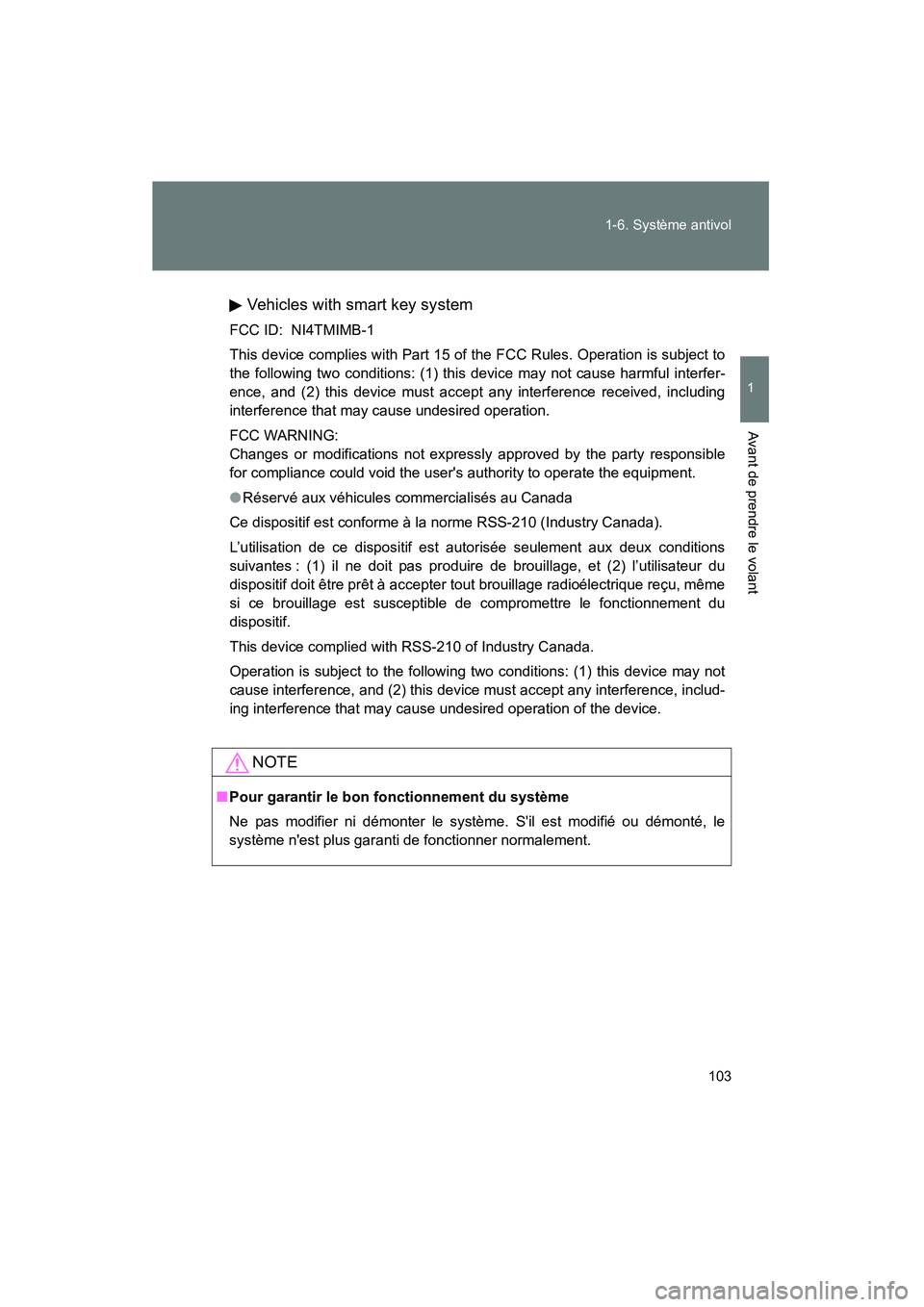

Vehicles with smart key system
FCC ID: NI4TMIMB-1
This device complies with Part 15 of the FCC Rules. Operation is subject to
the following two conditions: (1) this device may not cause harmful interfer-
ence, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
FCC WARNING:
Changes or modifications not expressly approved by the party responsible
for compliance could void the user's authority to operate the equipment.
●
Réservé aux véhicules commercialisés au Canada
Ce dispositif est conforme à la norme RSS-210 (Industry Canada).
L’utilisation de ce dispositif est autorisée seulement aux deux conditions
suivantes : (1) il ne doit pas produire de brouillage, et (2) l’utilisateur du
dispositif doit être prêt à accepter tout brouillage radioélectrique reçu, même
si ce brouillage est susceptible de compromettre le fonctionnement du
dispositif.
This device complied with RSS-210 of Industry Canada.
Operation is subject to the following two conditions: (1) this device may not
cause interference, and (2) this device must accept any interference, includ-
ing interference that may cause undesired operation of the device.
NOTE
■ Pour garantir le bon fonctionnement du système
Ne pas modifier ni démonter le système. S'il est modifié ou démonté, le
système n'est plus garanti de fonctionner normalement.

104
1-6. Système antivol
Rav4_D

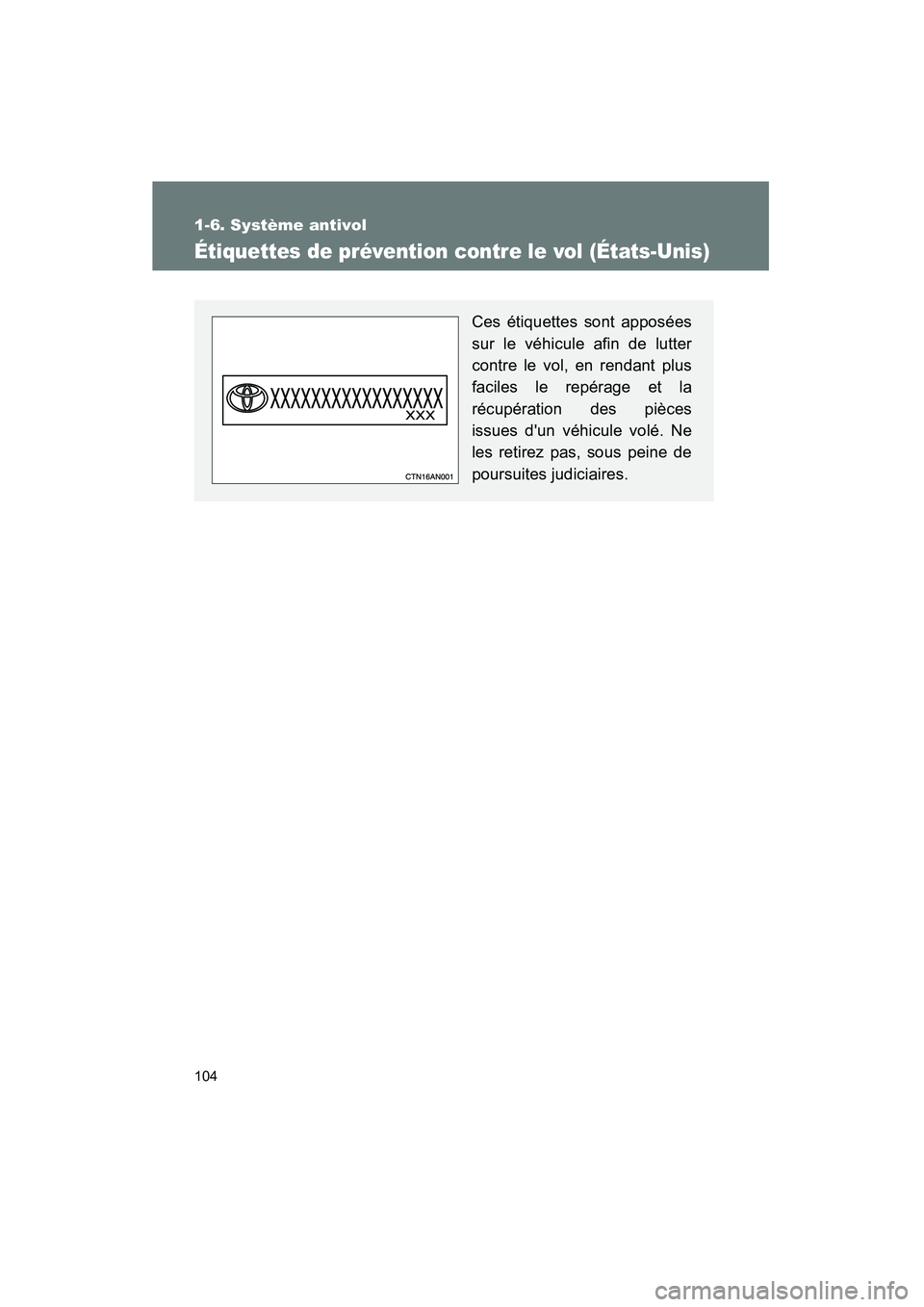

Étiquettes de prévention contre le vol (États-Unis)
Ces étiquettes sont apposées
sur le véhicule afin de lutter
contre le vol, en rendant plus
faciles le repérage et la
récupération des pièces
issues d'un véhicule volé. Ne
les retirez pas, sous peine de
poursuites judiciaires.

105
1
Avant de prendre le volant
Rav4_D
1-7. Informations relatives à la sécurité

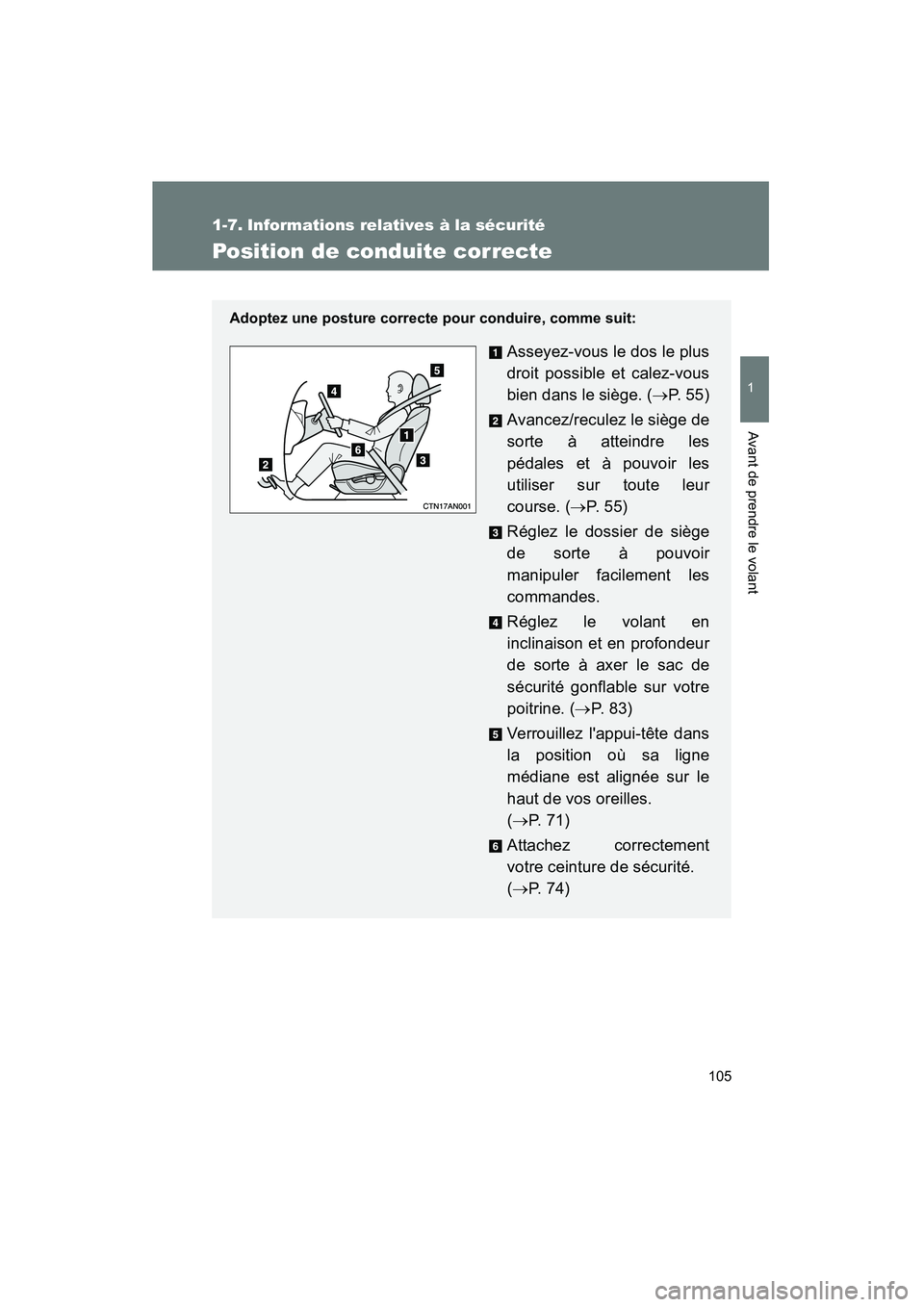

Position de conduite correcte
Adoptez une posture correcte pour conduire, comme suit:
Asseyez-vous le dos le plus
droit possible et calez-vous
bien dans le siège. (→P. 5 5 )
Avancez/reculez le siège de
sorte à atteindre les
pédales et à pouvoir les
utiliser sur toute leur
course. ( →P. 5 5 )
Réglez le dossier de siège
de sorte à pouvoir
manipuler facilement les
commandes.
Réglez le volant en
inclinaison et en profondeur
de sorte à axer le sac de
sécurité gonflable sur votre
poitrine. ( →P. 8 3 )
Verrouillez l'appui-tête dans
la position où sa ligne
médiane est alignée sur le
haut de vos oreilles.
(→ P. 7 1 )
Attachez correctement
votre ceinture de sécurité.
(→ P. 7 4 )

106 1-7. Informations relatives à la sécurité
Rav4_D
AT T E N T I O N
■Pendant la marche du véhicule
●Ne réglez pas la position du siège conducteur en conduisant.
Le conducteur risquerait alors de perdre le contrôle du véhicule.
● Ne placez aucun coussin dorsal sur le dossier de siège conducteur ou
passager.
Le coussin pourrait gêner la posture correcte et réduire l'efficacité de la
ceinture de sécurité et de l'appui-tête, augmentant ainsi le risque pour le
conducteur ou le passager d'être blessé grièvement, voir tué.
● Ne disposez aucun objet sous les sièges avant.
Tout objet placé sous les sièges avant risque de se coincer dans les
glissières de sièges et d'empêcher le siège de se verrouiller. Un accident
pourrait s'ensuivre. Cela peut aussi occasionner des dommages au
mécanisme de réglage.
■ Réglage de la position du siège
●Prenez soin de ne blesser aucun autre passager en réglant la position du
siège.
● Ne passez pas les mains sous le siège ou dans les mécanismes pour ne
pas vous faire blesser.
Vous pourriez vous coincer les doigts ou les mains dans le mécanisme du
siège.

107
1
1-7. Informations relatives à la sécurité
Avant de prendre le volant
Rav4_D

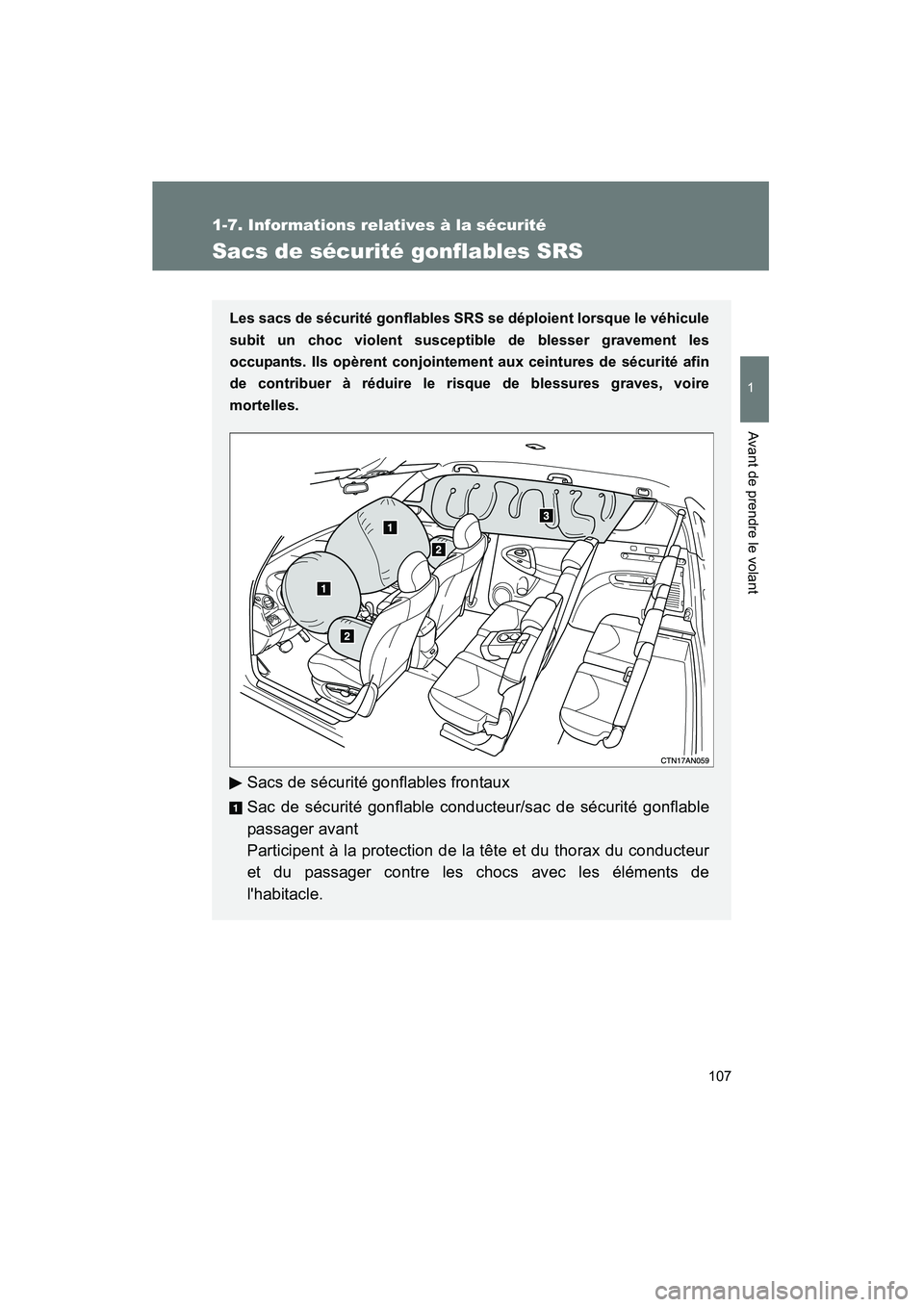

Sacs de sécurité gonflables SRS
Les sacs de sécurité gonflables SRS se déploient lorsque le véhicule
subit un choc violent susceptible de blesser gravement les
occupants. Ils opèrent conjointement aux ceintures de sécurité afin
de contribuer à réduire le risque de blessures graves, voire
mortelles.
Sacs de sécurité gonflables frontaux
Sac de sécurité gonflable conducteur/sac de sécurité gonflable
passager avant
Participent à la protection de la tête et du thorax du conducteur
et du passager contre les chocs avec les éléments de
l'habitacle.

108 1-7. Informations relatives à la sécurité
Rav4_D

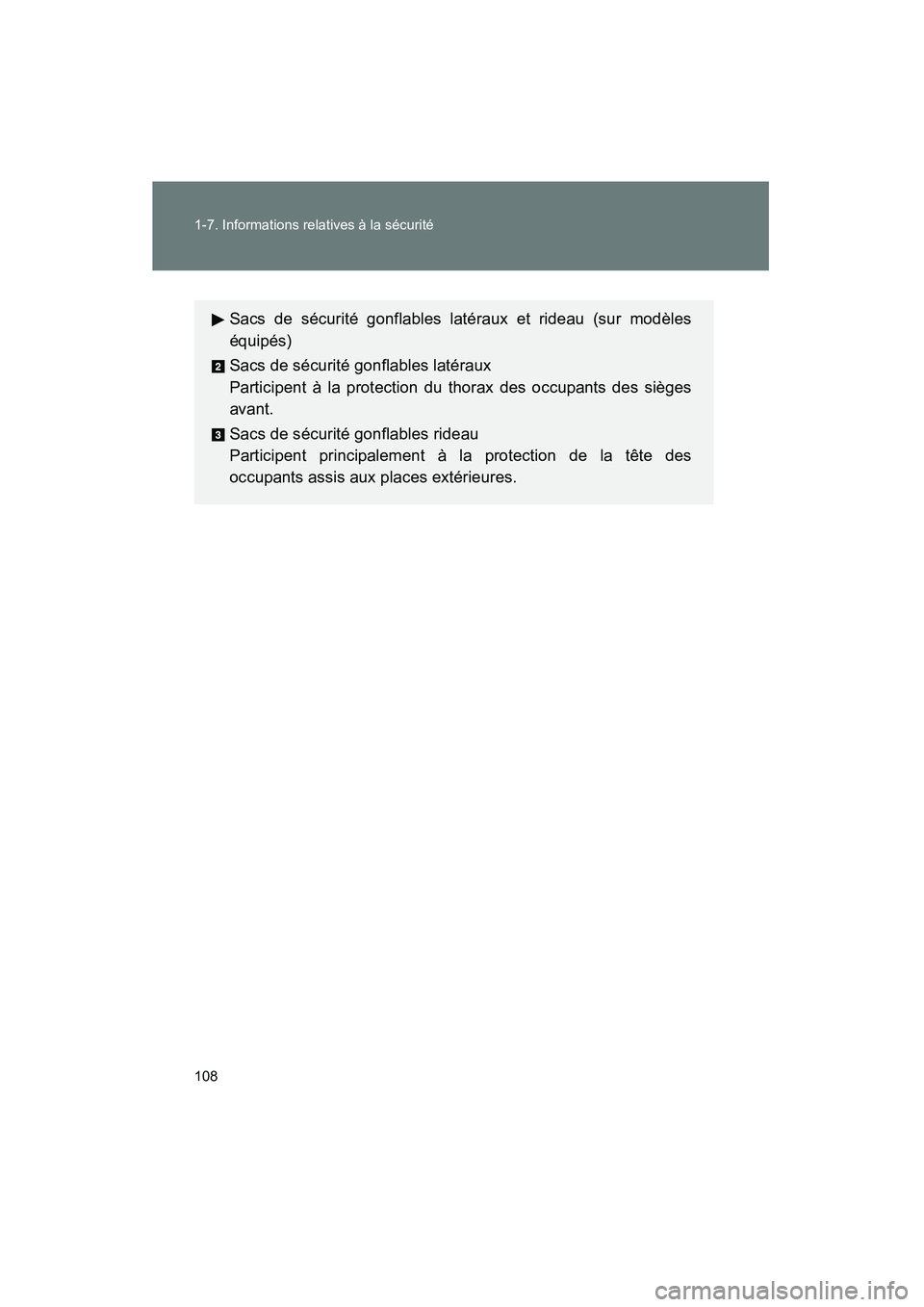

Sacs de sécurité gonflables latéraux et rideau (sur modèles
équipés)
Sacs de sécurité gonflables latéraux
Participent à la protection du thorax des occupants des sièges
avant.
Sacs de sécurité gonflables rideau
Participent principalement à la protection de la tête des
occupants assis aux places extérieures.

109
1-7. Informations relatives à la sécurité
1
Avant de prendre le volant
Rav4_D

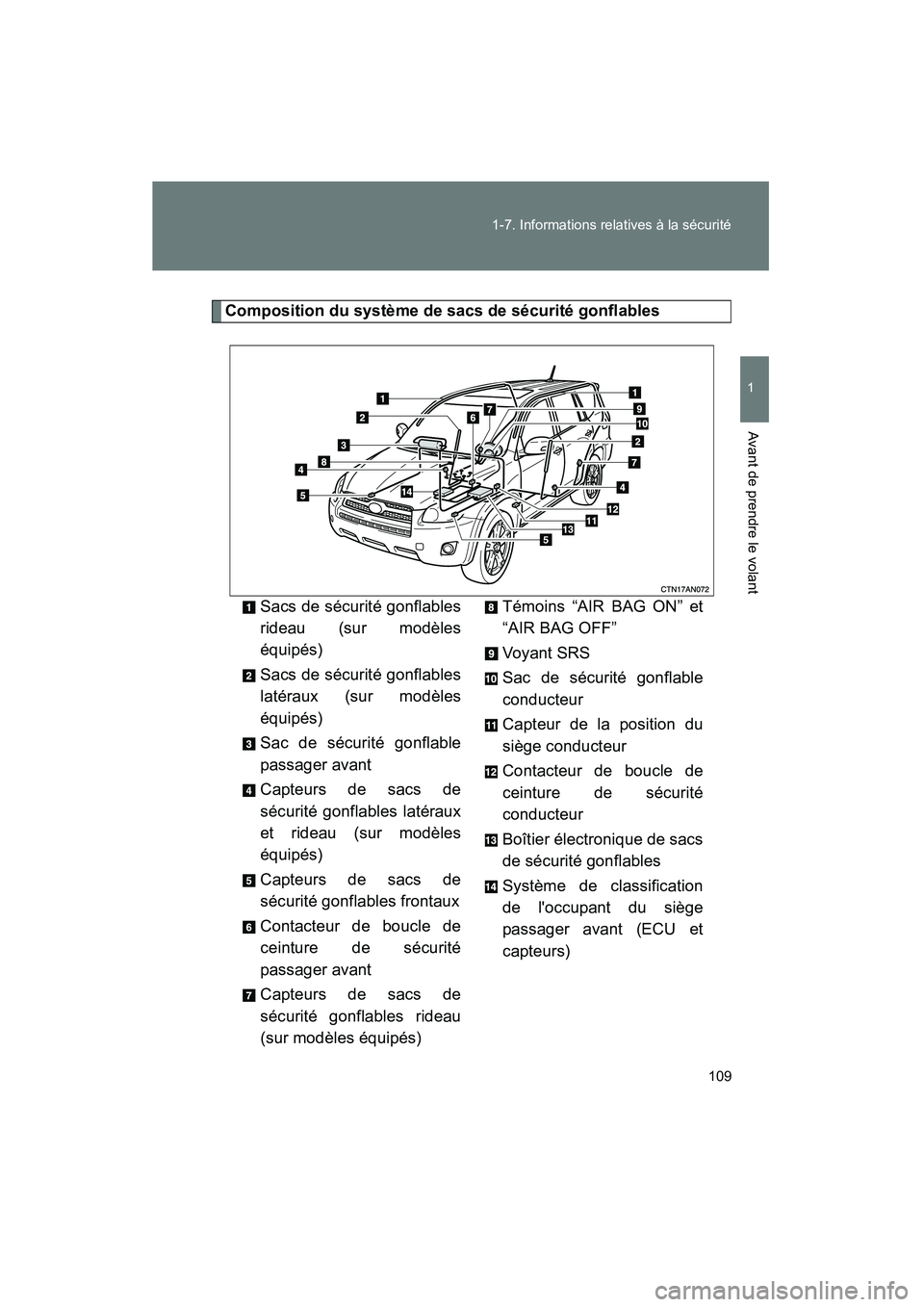

Composition du système de sacs de sécurité gonflables
Sacs de sécurité gonflables
rideau (sur modèles
équipés)
Sacs de sécurité gonflables
latéraux (sur modèles
équipés)
Sac de sécurité gonflable
passager avant
Capteurs de sacs de
sécurité gonflables latéraux
et rideau (sur modèles
équipés)
Capteurs de sacs de
sécurité gonflables frontaux
Contacteur de boucle de
ceinture de sécurité
passager avant
Capteurs de sacs de
sécurité gonflables rideau
(sur modèles équipés) Témoins “AIR BAG ON” et
“AIR BAG OFF”
Voy a nt SRS
Sac de sécurité gonflable
conducteur
Capteur de la position du
siège conducteur
Contacteur de boucle de
ceinture de sécurité
conducteur
Boîtier électronique de sacs
de sécurité gonflables
Système de classification
de l'occupant du siège
passager avant (ECU et
capteurs)

110 1-7. Informations relatives à la sécurité
Rav4_DVotre véhicule est équipé de SACS DE SÉCURITÉ GONFLABLES
INTELLIGENTS (ADVANCED AIRBAGS) conçus selon les normes
de sécurité américaines applicables aux véhicules à moteur
(FMVSS208). Le système de sac de sécurité gonflable contrôle la
puissance de déploiement des sacs de sécurité gonflables
conducteur et passager avant. Le système de sac de sécurité
gonflable conducteur se compose d'un capteur de position de siège
conducteur, etc. Le système de sac de sécurité gonflable passager
avant se compose d'un capteur de classification des occupants du
siège passager avant, etc..
Les principaux éléments du système de sacs de sécurité gonflables
SRS sont illustrés ci-dessus. Le système des sacs de sécurité
gonflables SRS est commandé par un boîtier électronique. Ce boîtier
intègre un capteur de sécurité et un capteur de sac de sécurité
gonflable.
Lorsque la violence du choc frontal ou latéral l'exige, le système de
sacs de sécurité gonflables SRS déclenche les dispositifs
pyrotechniques de gonflage (générateurs de gaz). Le déploiement
rapide des sacs de sécurité gonflables est obtenu au moyen d'une
réaction chimique dans les dispositifs pyrotechniques, qui produit un
gaz inoffensif permettant d'amortir le mouvement des occupants.
■
Voyant SRS
Ce témoin est relié à un système qui surveille en permanence le boîtier
électronique de sacs de sécurité gonflables, les capteurs de sacs de
sécurité gonflables frontaux, les capteurs de sacs de sécurité gonflables
latéraux et rideau (sur modèles équipés), les capteurs de sacs de sécurité
gonflables rideau (sur modèles équipés), le capteur de position du siège
conducteur, le contacteur de boucle de ceinture de sécurité conducteur, le
système de classification des occupants du siège passager avant, les
témoins “AIR BAG ON” et “AIR BAG OFF”, le contacteur de boucle de
ceinture de sécurité passager avant, les prétensionneurs de ceintures de
sécurité, les générateurs de gaz, le câblage correspondant et les
alimentations électriques. ( →P. 458)
