2010 TOYOTA RAV4 Manuel du propriétaire (in French)

175
2-2. Combiné d'instruments
2
Au volant
Rav4_D
■

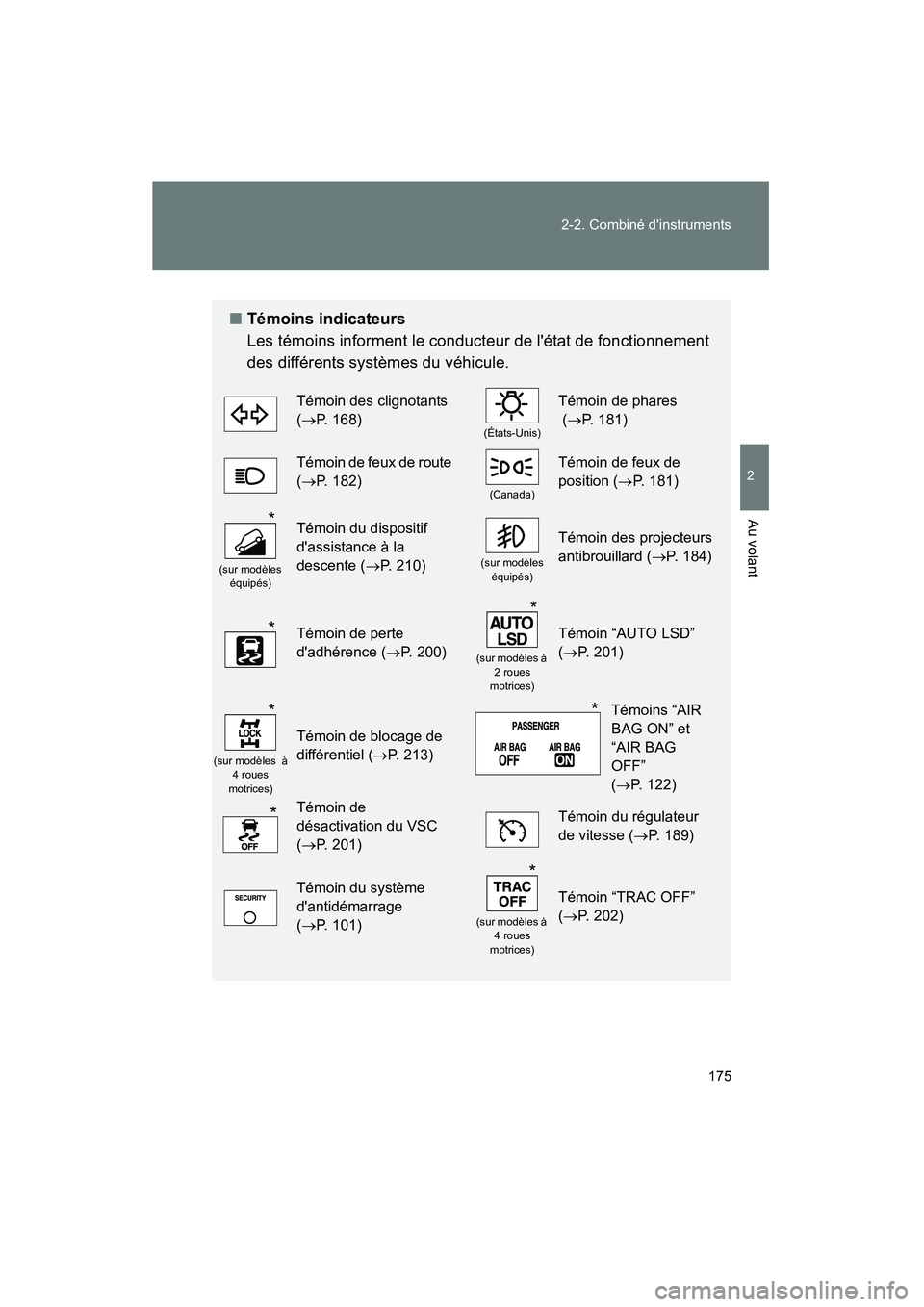

Témoins indicateurs
Les témoins informent le conducteur de l'état de fonctionnement
des différents systèmes du véhicule.
Témoin des clignotants
(→ P. 168)
(États-Unis)
Témoin de phares
(→ P. 181)
Témoin de feux de route
(→ P. 182)
(Canada)
Témoin de feux de
position ( →P. 181)
(sur modèles
équipés)
Témoin du dispositif
d'assistance à la
descente ( →P. 210)
(sur modèles
équipés)
Témoin des projecteurs
antibrouillard ( →P. 184)
Témoin de perte
d'adhérence ( →P. 200)
(sur modèles à
2 roues
motrices)
Témoin “AUTO LSD”
( → P. 201)
(sur modèles à
4 roues
motrices)
Témoin de blocage de
différentiel ( →P. 213)
Témoin de
désactivation du VSC
(→ P. 201)Témoin du régulateur
de vitesse ( →P. 189)
Témoin du système
d'antidémarrage
(→ P. 101)
(sur modèles à
4 roues
motrices)
Témoin “TRAC OFF”
( → P. 202)
*
*
*
*Témoins “AIR
BAG ON” et
“AIR BAG
OFF”
(→ P. 122)*
*
*

176 2-2. Combiné d'instruments
Rav4_D
*: Ces voyants s'allument lorsque le bouton de démarrage/d'arrêtmoteur “ENGINE START STOP” est mis en mode DÉMARRAGE
(véhicules équipés du système d'accès et de démarrage “mains
libres”) ou que la clé de contact est amenée sur la position “ON” du
contacteur de démarrage antivol (véhicules sans système d'accès et
de démarrage “mains libres”), pour indiquer qu'un contrôle des
systèmes est en cours. Ils s'éteignent après le démarrage du moteur
ou après quelques secondes. Si un témoin ne s'allume pas ou si
plusieurs témoins ne s'éteignent pas, c'est le signe qu'un système
est peut-être victime d'une défaillance technique. Faites contrôler le
véhicule par votre concessionnaire Toyota pour plus de détails.

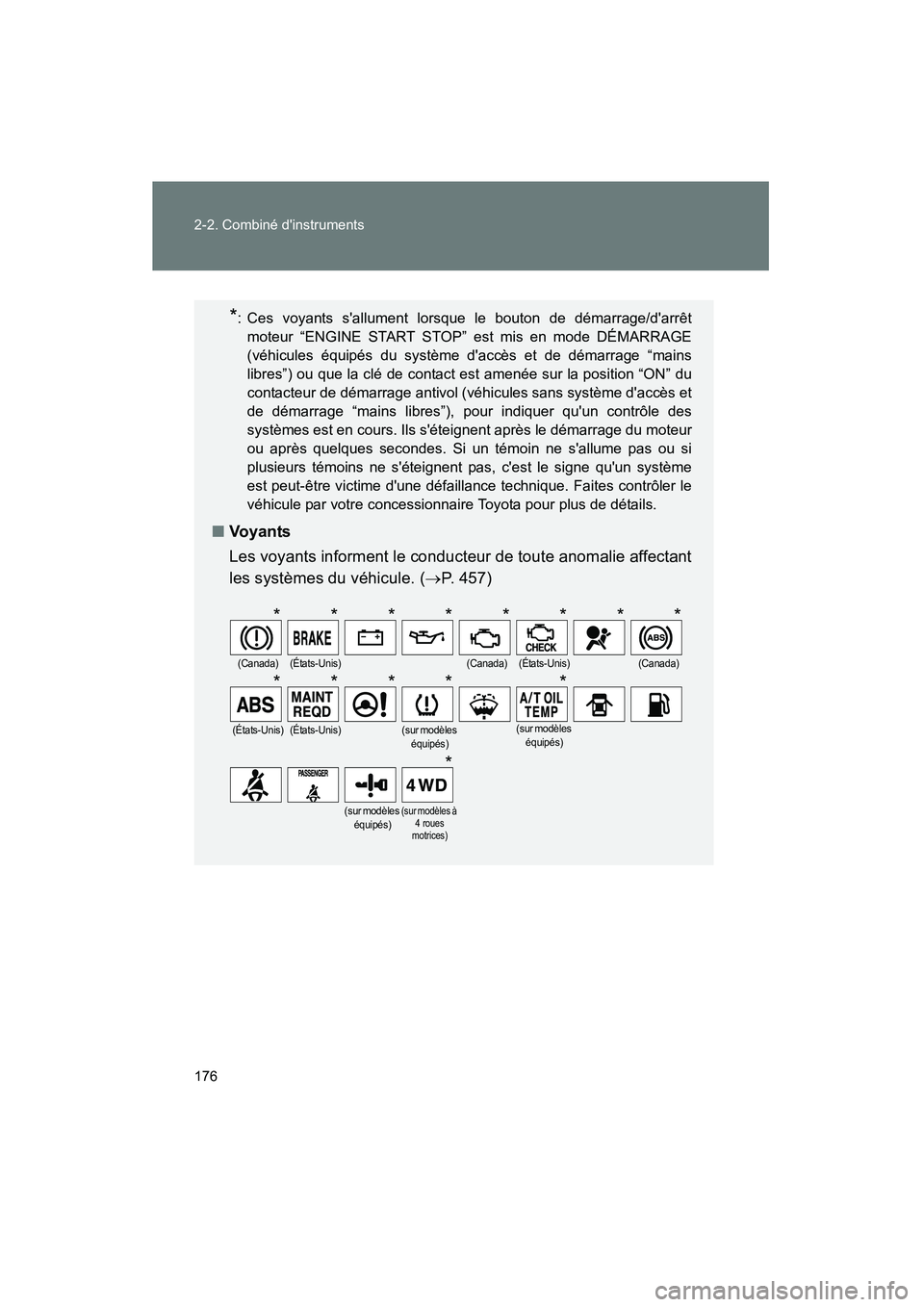

■ Vo y a n ts
Les voyants informent le conducteur de toute anomalie affectant
les systèmes du véhicule. ( →P. 457)
(Canada)(États-Unis)(Canada)(États-Unis)(Canada)
(États-Unis)(États-Unis)(sur modèles
équipés)(sur modèles équipés)
(sur modèles équipés)(sur modèles à 4 roues
motrices)
********
*****
*

177
2-2. Combiné d'instruments
2
Au volant
Rav4_D

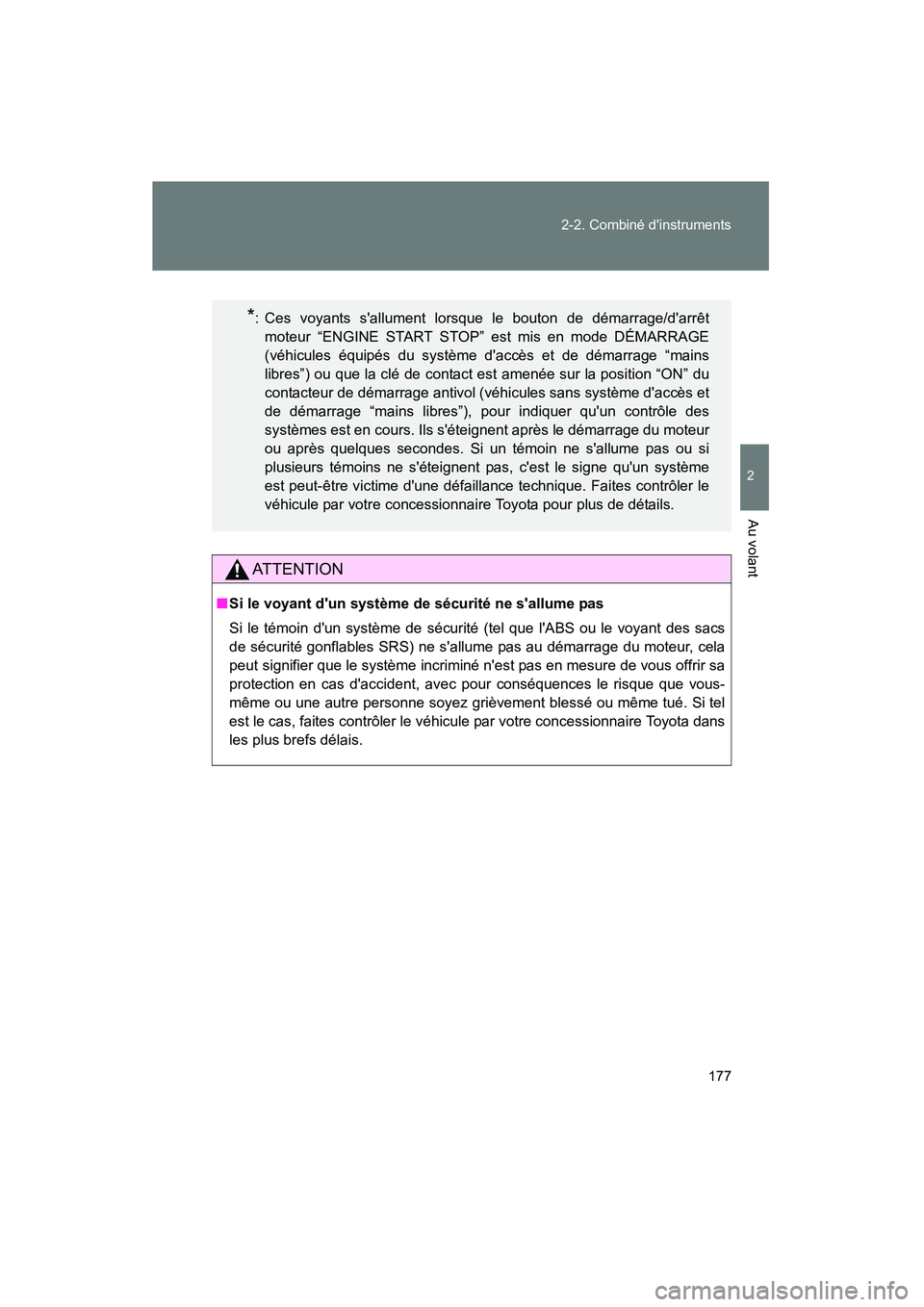

AT T E N T I O N
■
Si le voyant d'un système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité (tel que l'ABS ou le voyant des sacs
de sécurité gonflables SRS) ne s'allume pas au démarrage du moteur, cela
peut signifier que le système incriminé n'est pas en mesure de vous offrir sa
protection en cas d'accident, avec pour conséquences le risque que vous-
même ou une autre personne soyez grièvement blessé ou même tué. Si tel
est le cas, faites contrôler le véhicule par votre concessionnaire Toyota dans
les plus brefs délais.
*: Ces voyants s'allument lorsque le bouton de démarrage/d'arrêt
moteur “ENGINE START STOP” est mis en mode DÉMARRAGE
(véhicules équipés du système d'accès et de démarrage “mains
libres”) ou que la clé de contact est amenée sur la position “ON” du
contacteur de démarrage antivol (véhicules sans système d'accès et
de démarrage “mains libres”), pour indiquer qu'un contrôle des
systèmes est en cours. Ils s'éteignent après le démarrage du moteur
ou après quelques secondes. Si un témoin ne s'allume pas ou si
plusieurs témoins ne s'éteignent pas, c'est le signe qu'un système
est peut-être victime d'une défaillance technique. Faites contrôler le
véhicule par votre concessionnaire Toyota pour plus de détails.

178
2-2. Combiné d'instruments
Rav4_D

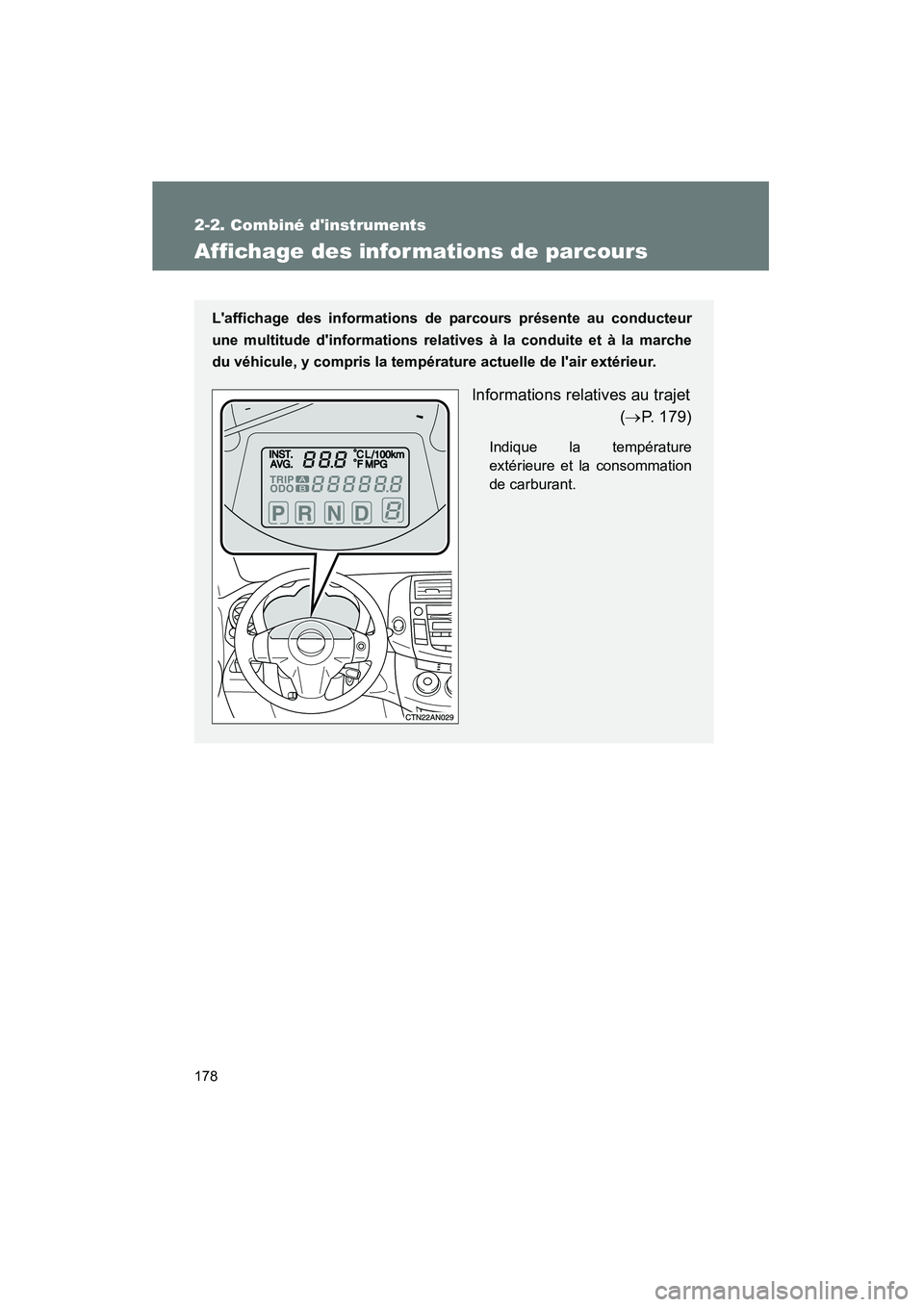

Affichage des infor mations de parcours
L'affichage des informations de parcours présente au conducteur
une multitude d'informations relatives à la conduite et à la marche
du véhicule, y compris la température actuelle de l'air extérieur.
Informations relatives au trajet(→P. 179)
Indique la température
extérieure et la consommation
de carburant.

179
2-2. Combiné d'instruments
2
Au volant
Rav4_D

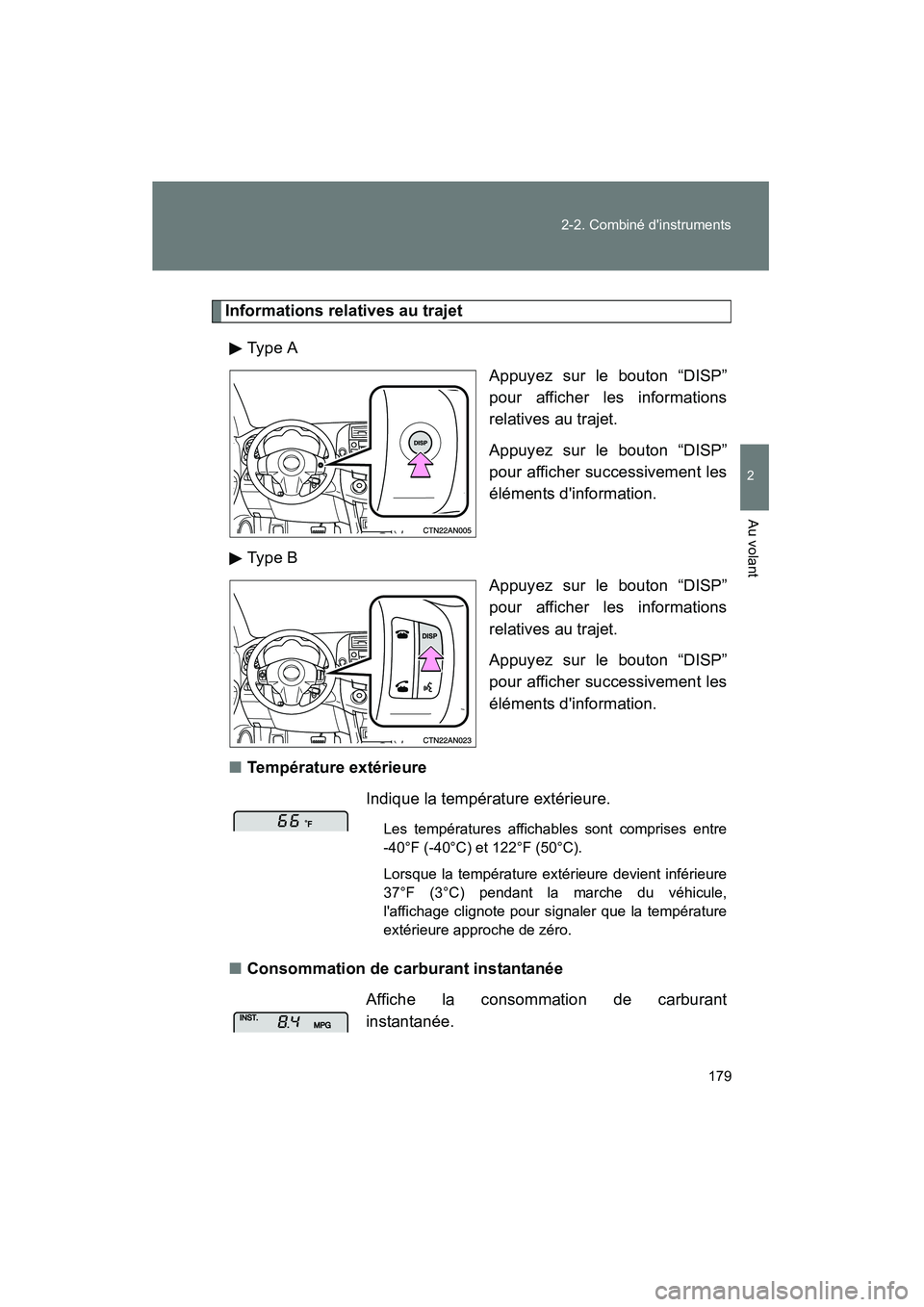

Informations relatives au trajet
Type A Appuyez sur le bouton “DISP”
pour afficher les informations
relatives au trajet.
Appuyez sur le bouton “DISP”
pour afficher successivement les
éléments d'information.
Type B Appuyez sur le bouton “DISP”
pour afficher les informations
relatives au trajet.
Appuyez sur le bouton “DISP”
pour afficher successivement les
éléments d'information.
■ Température extérieure
■ Consommation de carburant instantanée
Indique la température extérieure.
Les températures affichables sont comprises entre
-40°F (-40°C) et 122°F (50°C).
Lorsque la température extérieure devient inférieure
37°F (3°C) pendant la marche du véhicule,
l'affichage clignote pour signaler que la température
extérieure approche de zéro.
Affiche la consommation de carburant
instantanée.

180 2-2. Combiné d'instruments
Rav4_D■

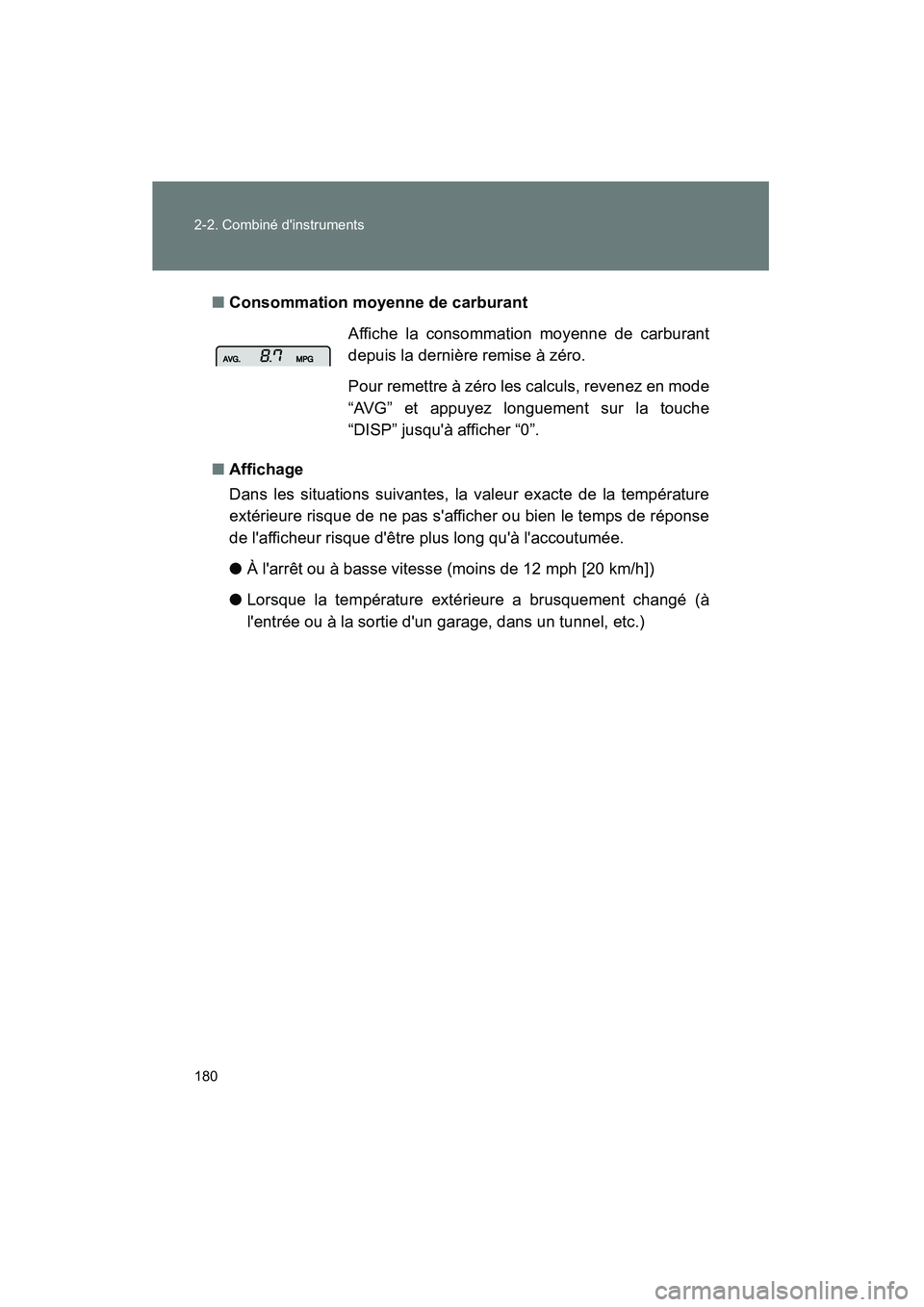

Consommation moyenne de carburant
■ Affichage
Dans les situations suivantes, la valeur exacte de la température
extérieure risque de ne pas s'afficher ou bien le temps de réponse
de l'afficheur risque d'être plus long qu'à l'accoutumée.
● À l'arrêt ou à basse vitesse (moins de 12 mph [20 km/h])
● Lorsque la température extérieure a brusquement changé (à
l'entrée ou à la sortie d'un garage, dans un tunnel, etc.) Affiche la consommation moyenne de carburant
depuis la dernière remise à zéro.
Pour remettre à zéro les calculs, revenez en mode
“AVG” et appuyez longuement sur la touche
“DISP” jusqu'à afficher “0”.

181
2
Au volant
Rav4_D

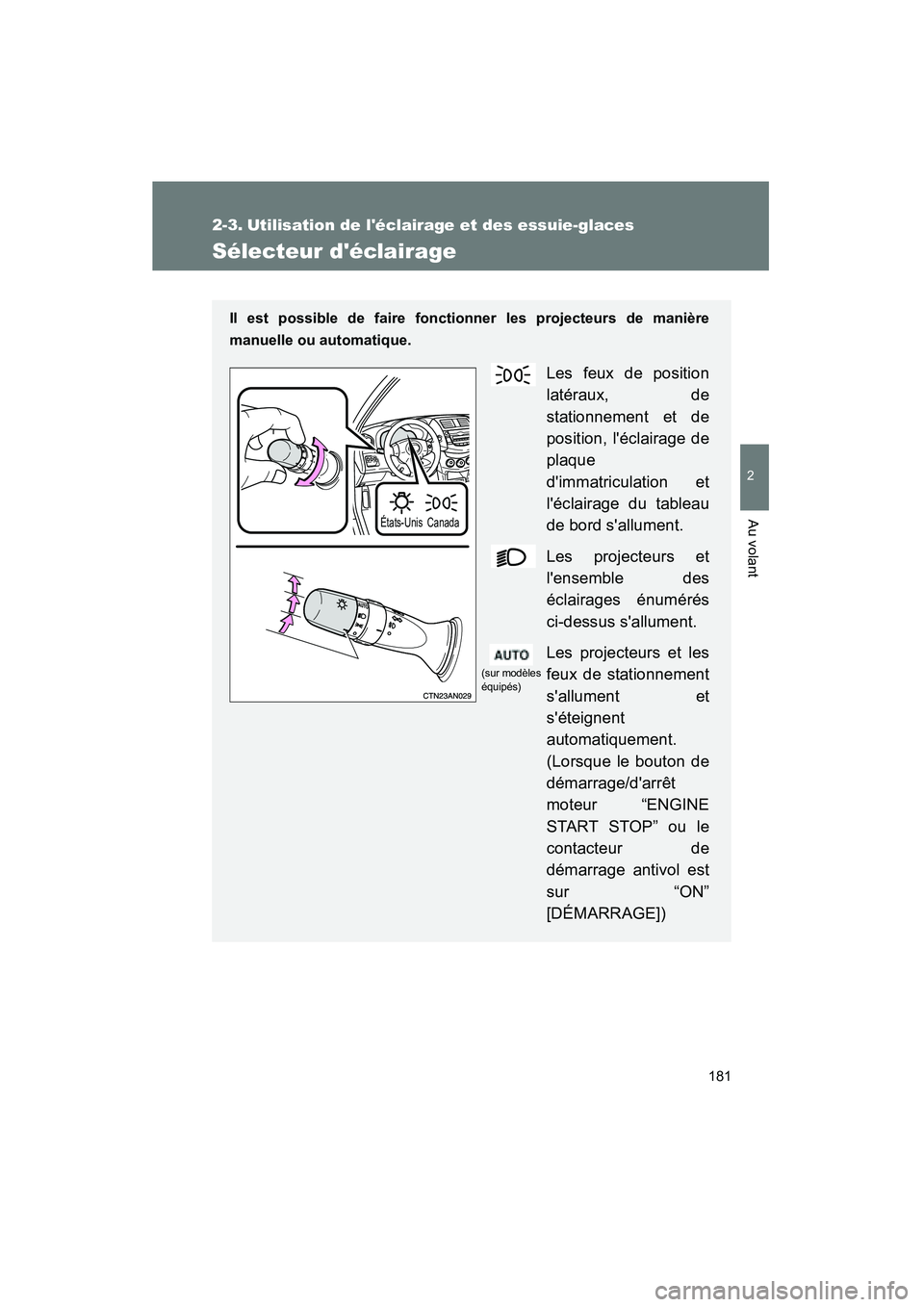

2-3. Utilisation de l'éclairage et des essuie-glaces
Sélecteur d'éclairage
Il est possible de faire fonctionner les projecteurs de manière
manuelle ou automatique.
Les feux de position
latéraux, de
stationnement et de
position, l'éclairage de
plaque
d'immatriculation et
l'éclairage du tableau
de bord s'allument.
Les projecteurs et
l'ensemble des
éclairages énumérés
ci-dessus s'allument.
Les projecteurs et les
feux de stationnement
s'allument et
s'éteignent
automatiquement.
(Lorsque le bouton de
démarrage/d'arrêt
moteur “ENGINE
START STOP” ou le
contacteur de
démarrage antivol est
sur “ON”
[DÉMARRAGE])
États-Unis Canada
(sur modèles
équipés)

182 2-3. Utilisation de l'éclairage et des essuie-glaces
Rav4_D
Allumage des feux de routeProjecteurs allumés, poussez
le commodo vers l'avant pour
allumer les feux de route.
Tirez le commodo vers l'arrière en
position intermédiaire pour
éteindre les feux de route.
Tirez le commodo vers vous
pour allumer les feux de route.
Relâchez le commodo pour les
éteindre. Cela vous permet de
faire des appels de phares, que
les projecteurs soient allumés ou
éteints.
■Système d'éclairage de jour (sur modèles équipés)
Afin que les autres usagers de la route voient plus facilement votre véhicule,
les projecteurs s'allument automatiquement (à intensité réduite) chaque fois
que vous démarrez le moteur et desserrez le frein de stationnement. Le
système d'éclairage de jour n'est pas conçu pour être utilisé de nuit.
■ Capteur de commande des ph ares (avec système de commande
automatique de l'éclairage)
Le capteur risque de ne pas fonctionner
correctement si un objet le recouvre, ou si
un élément fixé sur le pare-brise bloque
le cheminement du signal jusqu'au
capteur.
Dans de tels cas, le capteur n'est alors
pas capable de détecter l'intensité de la
lumière ambiante et risque d'entraîner un
mauvais fonctionnement du système
d'allumage automatique des projecteurs.
