2010 Lancia Delta Manual de Empleo y Cuidado (in Spanish)

200EN CASO DE EMERGENCIA

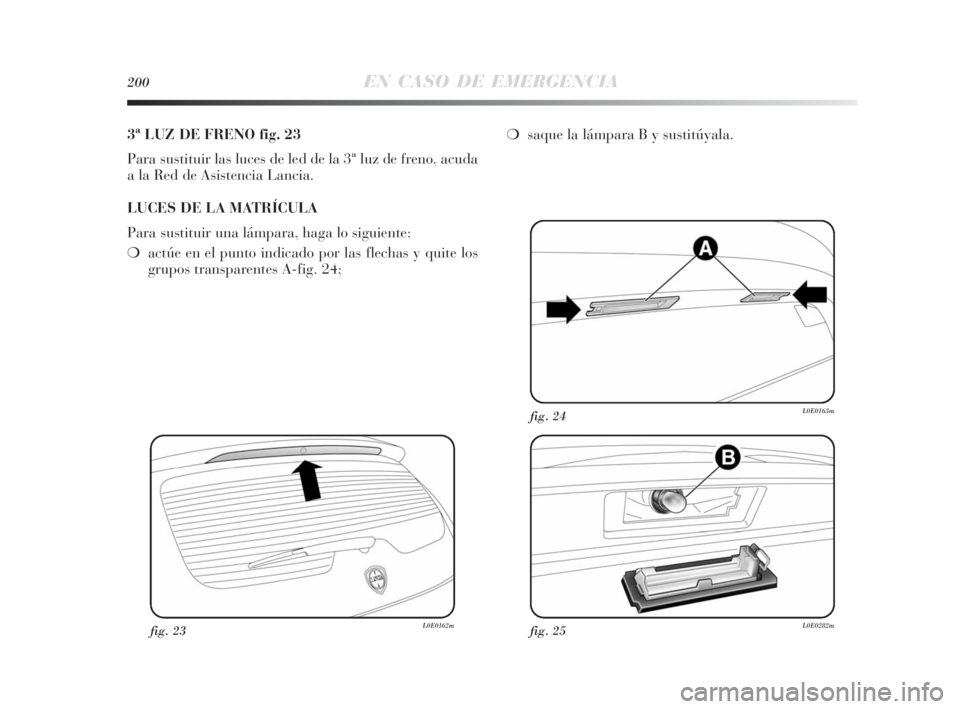

3ª LUZ DE FRENO fig. 23
Para sustituir las luces de led de la 3ª luz de freno, acuda
a la Red de Asistencia Lancia.
LUCES DE LA MATRÍCULA
Para sustituir una lámpara, haga lo siguiente:
❍actúe en el punto indicado por las flechas y quite los
grupos transparentes A-fig. 24;
fig. 23L0E0162mfig. 25L0E0282m
fig. 24L0E0163m
❍saque la lámpara B y sustitúyala.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 200

EN CASO DE EMERGENCIA201
4
fig. 27L0E0166m
fig. 26L0E0165m
SUSTITUCIÓN DE LA LÁMPARA
INTERIOR
Para el tipo de lámpara y la potencia correspondiente, con-
sulte el apartado “Tipos de lámparas”.PLAFÓN DELANTERO
Para sustituir las lámparas, haga lo siguiente:
❍actúe en los puntos indicados por las flechas y quite
el plafón A-fig. 26;
❍abra la tapa de protección B-fig. 27;
❍sustituya las lámparas C desvinculándolas de los con-
tactos laterales asegurándose de que las nuevas lám-
paras queden correctamente bloqueadas entre los con-
tactos;
❍vuelva a cerrar la tapa B-fig. 27 y fije el plafón A-fig.
26 en su alojamiento asegurándose de que quede co-
rrectamente bloqueado.
ADVERTENCIA En algunas versiones, el plafón de la fig.
26 está en posición trasera (presencia del techo practica-
ble eléctrico). Para la sustitución de las correspondientes
lámparas, véase el procedimiento descrito en el párrafo
“Plafón delantero” en este capítulo.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 201

202EN CASO DE EMERGENCIA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFÓN TRASERO
Versiones sin techo practicable
Para sustituir las lámparas, haga lo siguiente:
❍actúe en el punto indicado por la flecha y quite el pla-
fón A-fig. 28;
❍sustituya la lámpara B-fig. 29 desvinculándola de los
contactos laterales asegurándose de que la lámpara
nueva quede correctamente bloqueada entre los mis-
mos contactos.
Versiones con techo practicable
Para sustituir la lámpara, haga lo siguiente:
❍actúe en el punto indicado por la flecha y quite el pla-
fón A-fig. 30;❍sustituya la lámpara B-fig. 29 desvinculándola de los
contactos laterales asegurándose de que la lámpara
nueva quede correctamente bloqueada entre los mis-
mos contactos.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 202

EN CASO DE EMERGENCIA203
4
fig. 32L0E0171mfig. 33L0E0172m
PLAFÓN DEL MALETERO
Para sustituir la lámpara, haga lo siguiente:
❍abra el maletero;
❍saque el plafón A-fig. 32 haciendo palanca en el pun-
to indicado por la flecha;
❍abra la protección B-fig. 33 y sustituya la lámpara in-
troducida a presión;❍vuelva a cerrar la protección B en la pantalla trans-
parente;
❍vuelva a montar el plafón A introduciéndolo en su po-
sición correcta, primero de un lado y luego, presio-
nando del otro hasta oír el “clic” de bloqueo.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 203

204EN CASO DE EMERGENCIA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, haga lo siguiente:
❍abra la guantera, luego saque el plafón A-fig. 34;
❍sustituya la lámpara B desvinculándola de los contac-
tos laterales, asegurándose de que la lámpara nueva
quede correctamente bloqueada entre los mismos con-
tactos.
PLAFÓN DEL ESPEJO DE CORTESÍA
(para versiones/paises, donde esté previsto)
Para sustituir la lámpara, haga lo siguiente:
❍abra la tapa A-fig. 35 del espejo;
❍saque el plafón B haciendo palanca en los puntos in-
dicados por las flechas;❍sustituya la lámpara C-fig. 36 desvinculándola de los
contactos laterales, asegurándose de que la lámpara
nueva queda correctamente bloqueada entre los mis-
mos contactos.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 204

EN CASO DE EMERGENCIA205
4
SUSTITUCIÓN DE FUSIBLES
GENERALIDADES
Los fusibles protegen la instalación eléctrica actuando en
caso de avería o por causa de una intervención incorrec-
ta en la instalación. Cuando un dispositivo no funciona,
es necesario controlar la eficacia del fusible de protec-
ción correspondiente: el elemento conductor A- fig. 37
no debe estar fundido. En caso contrario, es necesario sus-
tituir el fusible fundido por otro del mismo amperaje (mis-
mo color).
B fusible íntegro.
C fusible con el elemento conductor fundido.
Para sustituir un fusible utilice la pinza D-fig. 37 engan-
chada a la centralita del salpicadero.
Para identificar el fusible de protección, consulte las ta-
blas indicadas en las páginas siguientes.
fig. 37L0E0085m
Si el fusible se volviera a fundir, acuda a la
Red de Asistencia Lancia.
No sustituya nunca un fusible fundido por hi-
los de metal ni ningún otro material recupe-
rado.
Nunca sustituya un fusible por otro de am-
peraje superior: PELIGRO DE INCENDIO.
Si un fusible de protección general (MEGA-
FUSIBLE, MAXI-FUSIBLE) se funde, acuda
a la Red de Asistencia Lancia.
Antes de sustituir un fusible, asegúrese de ha-
ber quitado la llave electrónica del disposi-
tivo de arranque y que todos los servicios es-
tén apagados y/o desactivados.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 205

206EN CASO DE EMERGENCIA
fig. 38L0E0087m
POSICIÓN DE LOS FUSIBLES
Centralita de fusibles en el salpicadero
Para acceder a los fusibles, es necesario retirar la cubierta A montada a presión.
En la zona inferior, al lado de los pedales, está la centralita ilustrada en la fig. 38.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 206

EN CASO DE EMERGENCIA207
4
Centralita de fusibles en el compartimiento del
motor fig. 39 y 40
Se monta una segunda centralita en el lateral derecho del
compartimiento del motor, al lado de la batería. Para ac-
ceder a ella, suelte las lengüetas laterales y quite la tapa
L. La numeración que empareja el correspondiente com-
ponente eléctrico con cada fusible puede verse en el re-
verso de la tapa.
fig. 40L0E0089mfig. 39L0E0088m
Si hace falta lavar el compartimento motor,
tenga cuidado de no mojar directamente con
un chorro de agua la centralita en el com-
partimiento del motor.
175-214 Delta 4ed E 24-02-2010 14:41 Pagina 207
