2010 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Системы безопасности автомобиля
44 3

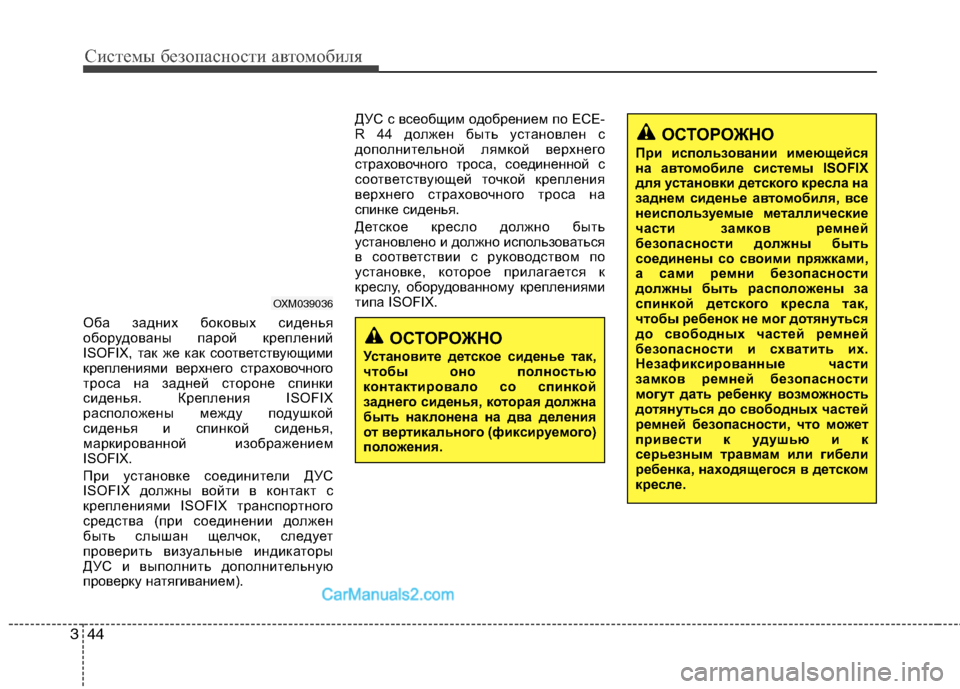

Оба задних боковых сиденья
оборудованы парой креплений
ISOFIX, так же как соответствующими
креплениями верхнего страховочного
троса на задней стороне спинки
сиденья. Крепления ISOFIX
расположены между подушкой
сиденья и спинкой сиденья,
маркированной изображением
ISOFIX.
При установке соединители ДУС
ISOFIX должны войти в контакт с
креплениями ISOFIX транспортного
средства (при соединении должен
быть слышан щелчок, следует
проверить визуальные индикаторы
ДУС и выполнить дополнительную
проверку натягиванием).ДУС с всеобщим одобрением по ECE-
R 44 должен быть установлен с
дополнительной лямкой верхнего
страховочного троса, соединенной с
соответствующей точкой крепления
верхнего страховочного троса на
спинке сиденья.
Детское кресло должно быть
установлено и должно использоваться
в соответствии с руководством по
установке, которое прилагается к
креслу, оборудованному креплениями
типа ISOFIX.
ОСТОРОЖНО
При использовании имеющейся
на автомобиле системы ISOFIX
для установки детского кресла на
заднем сиденье автомобиля, все
неиспользуемые металлические
части замков ремней
безопасности должны быть
соединены со своими пряжками,
а сами ремни безопасности
должны быть расположены за
спинкой детского кресла так,
чтобы ребенок не мог дотянуться
до свободных частей ремней
безопасности и схватить их.
Незафиксированные части
замков ремней безопасности
могут дать ребенку возможность
дотянуться до свободных частей
ремней безопасности, что может
привести к удушью и к
серьезным травмам или гибели
ребенка, находящегося в детском
кресле.
OXM039036
ОСТОРОЖНО
Установите детское сиденье так,
чтобы оно полностью
контактировало со спинкой
заднего сиденья, которая должна
быть наклонена на два деления
от вертикального (фиксируемого)
положения.

345
Системы безопасности автомобиля

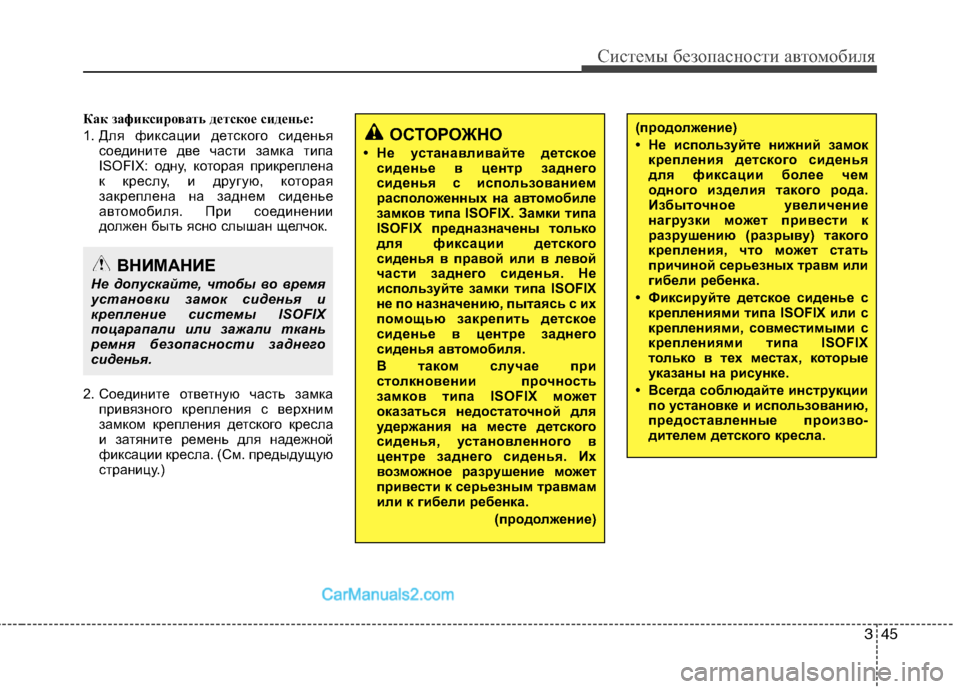

Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья
соедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка
привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ОСТОРОЖНО
• Не устанавливайте детское
сиденье в центр заднего
сиденья с использованием
расположенных на автомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья автомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)
(продолжение)
• Не используйте нижний замок
крепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с
креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции
по установке и использованию,
предоставленные произво-
дителем детского кресла.
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.

Системы безопасности автомобиля
46 3
(1) Передняя подушка безопасности
водителя
(2) Передняя подушка безопасности
пассажира*
(3) Боковая подушка безопасности*
(4) Надувная шторка*
*: при наличии
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
(ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ) (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Даже в автомобилях
воздушными подушками, Вы и
Ваши пассажиры должны быть
всегда пристегнуты ремнями
безопаности, которые сводят к
минимуму риск и опасность
ренений в случае столкновения
или опрокидывания.
OEN036301
* Подушки безопасности, фактически установленные в автомобиле могут иметь вид,
отличный от изображенного на рисунке.
* Сиденье 3-го ряда : при наличии

347
Системы безопасности автомобиля
C040100AFD

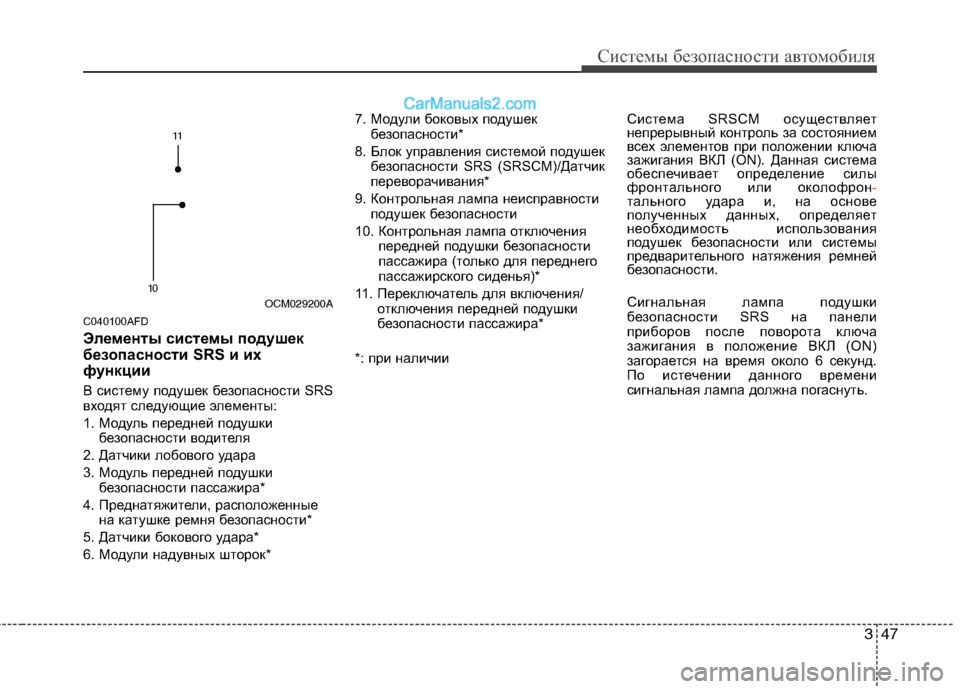

Элементы системы подушек
безопасности SRS и их
функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Датчики лобового удара
3. Модуль передней подушки
безопасности пассажира*
4. Преднатяжители, расположенные
на катушке ремня безопасности*
5. Датчики бокового удара*
6. Модули надувных шторок*7. Модули боковых подушек
безопасности*
8. Блок управления системой подушек
безопасности SR (SRSCM)/Датчик
переворачивания*
9. Контрольная лампа неисправности
подушек безопасности
10. Контрольная лампа отключения
передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*
11. Переключатель для включения/
отключения передней подушки
безопасности пассажира*
*: при наличииСистема SRSCM осуществляет
непрерывный контроль за состоянием
всех элементов при положении ключа
зажигания ВКЛ (ON). Данная система
обеспечивает определение силы
фронтального или околофрон-
тального удара и, на основе
полученных данных, определяет
необходимость использования
подушек безопасности или системы
предварительного натяжения ремней
безопасности.
Сигнальная лампа подушки
безопасности SR на панели
приборов после поворота ключа
зажигания в положение ВКЛ (ON)
загорается на время около 6 секунд.
По истечении данного времени
сигнальная лампа должна погаснуть.
OCM029200A
1010
1111

Системы безопасности автомобиля
48 3

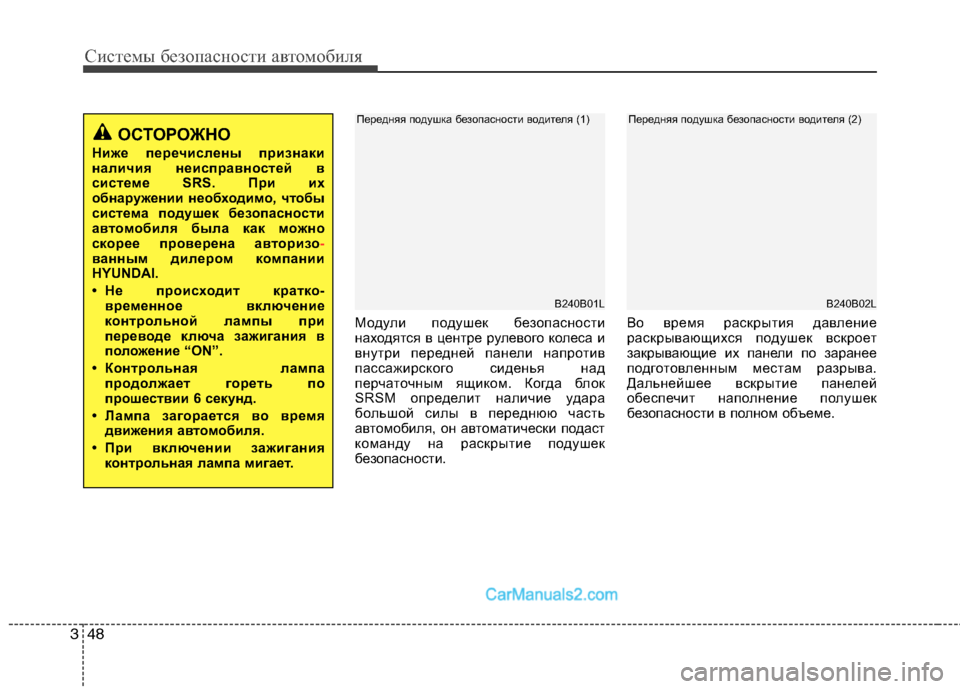

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности.Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
B240B02L
Передняя подушка безопасности водителя (2)
B240B01L
Передняя подушка безопасности водителя (1)
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их
обнаружении необходимо, чтобы
система подушек безопасности
автомобиля была как можно
скорее проверена авторизо
-ванным дилером компании
HYUNDAI.
• Не происходит кратко-
временное включение
контрольной лампы при
переводе ключа зажигания в
положение “ON”.
• Контрольная лампа
продолжает гореть по
прошествии 6 секунд.
• Лампа загорается во время
движения автомобиля.
• При включении зажигания
контрольная лампа мигает.

349
Системы безопасности автомобиля

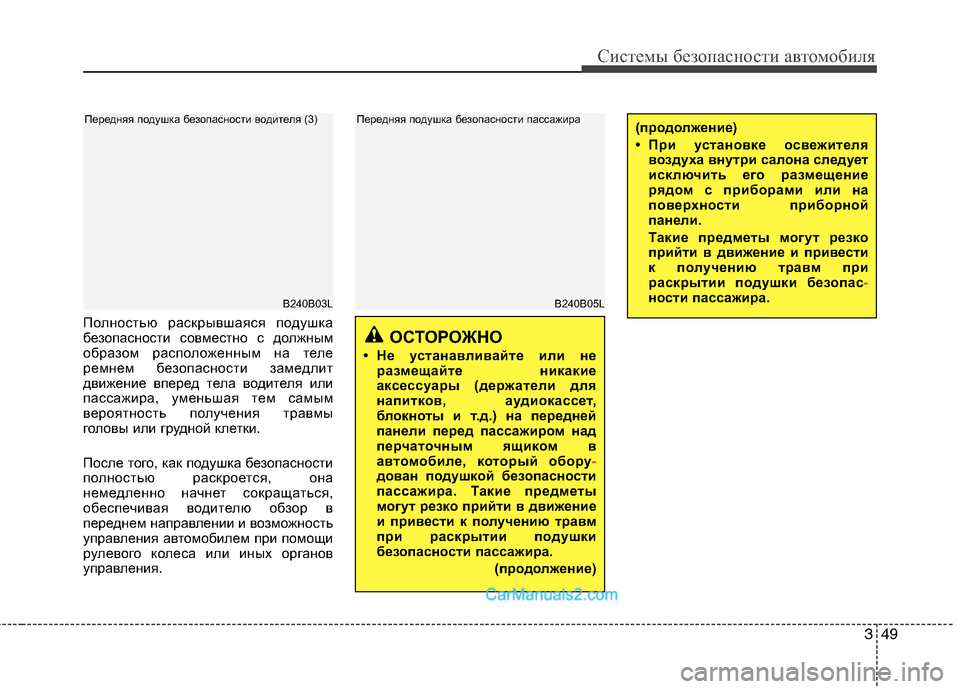

Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B03L
Передняя подушка безопасности водителя (3)
B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не
размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автомобиле, который обору
-дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(продолжение)
(продолжение)
• При установке освежителя
воздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас
-ности пассажира.

Системы безопасности автомобиля
50 3
(продолжение)

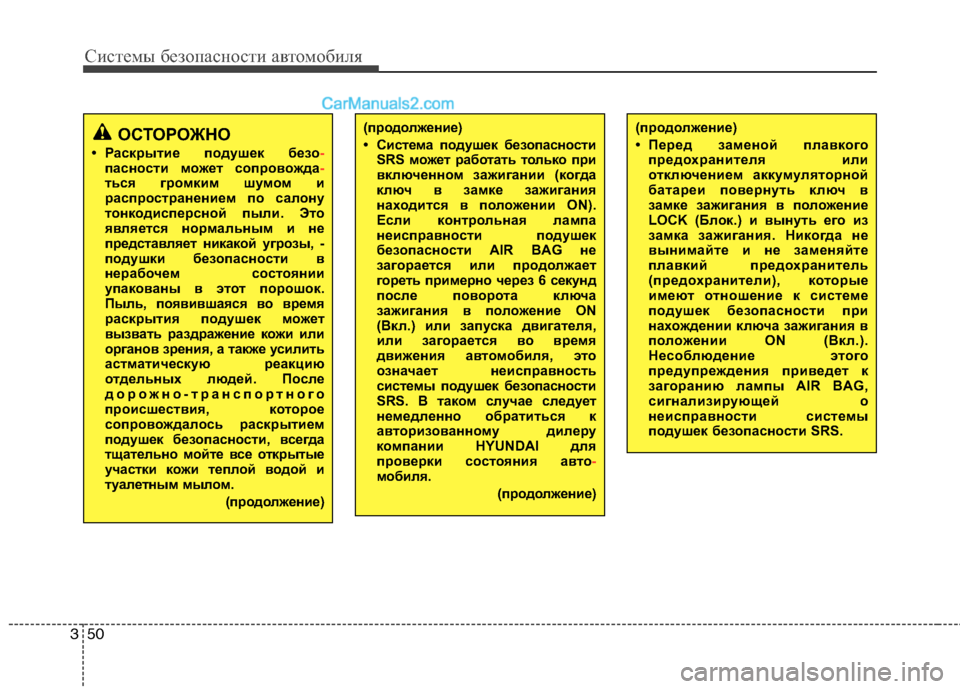

• Перед заменой плавкого
предохранителя или
отключением аккумуляторной
батареи повернуть ключ в
замке зажигания в положение
LOCK (Блок.) и вынуть его из
замка зажигания. Никогда не
вынимайте и не заменяйте
плавкий предохранитель
(предохранители), которые
имеют отношение к системе
подушек безопасности при
нахождении ключа зажигания в
положении ON (Вкл.).
Несоблюдение этого
предупреждения приведет к
загоранию лампы AIR BAG,
сигнализирующей о
неисправности системы
подушек безопасности SRS.ОСТОРОЖНО
• Раскрытие подушек безо-пасности может сопровожда-ться громким шумом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также усилить
астматическую реакцию
отдельных людей. После
дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(продолжение)
(продолжение)
• Система подушек безопасности
SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа
неисправности подушек
безопасности AIR BA не
загорается или продолжает
гореть примерно через 6 секунд
после поворота ключа
зажигания в положение ON
(Вкл.) или запуска двигателя,
или загорается во время
движения автомобиля, это
означает неисправность
системы подушек безопасности
SRS. В таком случае следует
немедленно обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки состояния авто
-мобиля.
(продолжение)

351
Системы безопасности автомобиля

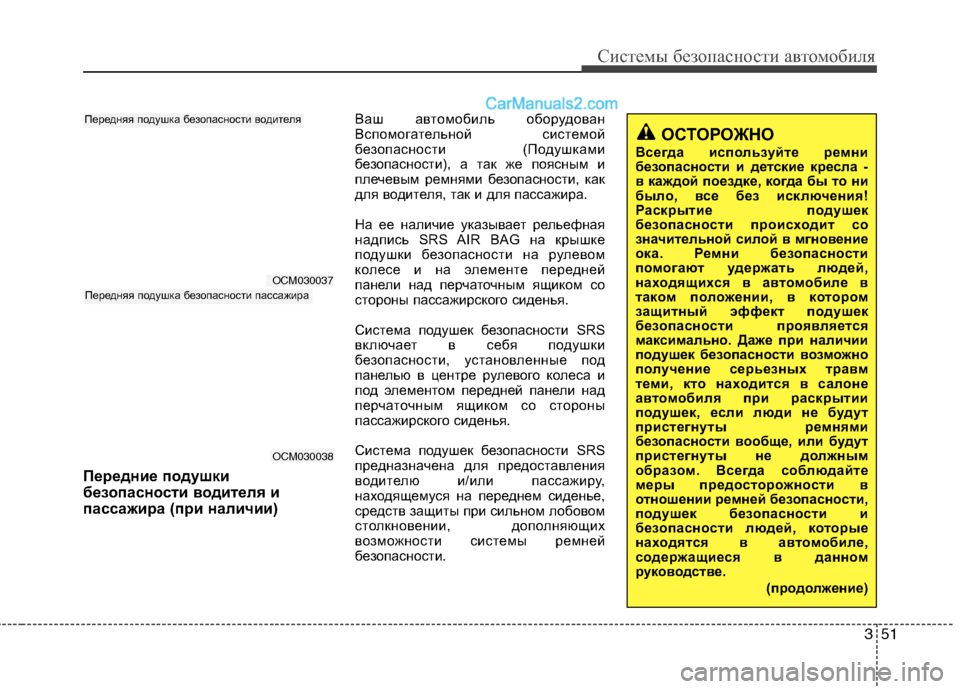

Передние подушки
безопасности водителя и
пассажира (при наличии)
Ваш автомобиль оборудован
Вспомогательной системой
безопасности (Подушками
безопасности), а так же поясным и
плечевым ремнями безопасности, как
для водителя, так и для пассажира.
На ее наличие указывает рельефная
надпись SR AIR BAG на крышке
подушки безопасности на рулевом
колесе и на элементе передней
панели над перчаточным ящиком со
стороны пассажирского сиденья.
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья.
Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.
OCM030037
OCM030038
Передняя подушка безопасности водителя
Передняя подушка безопасности пассажира
ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в автомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автомобиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом. Всегда соблюдайте
меры предосторожности в
отношении ремней безопасности,
подушек безопасности и
безопасности людей, которые
находятся в автомобиле,
содержащиеся в данном
руководстве.
(продолжение)
