2010 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

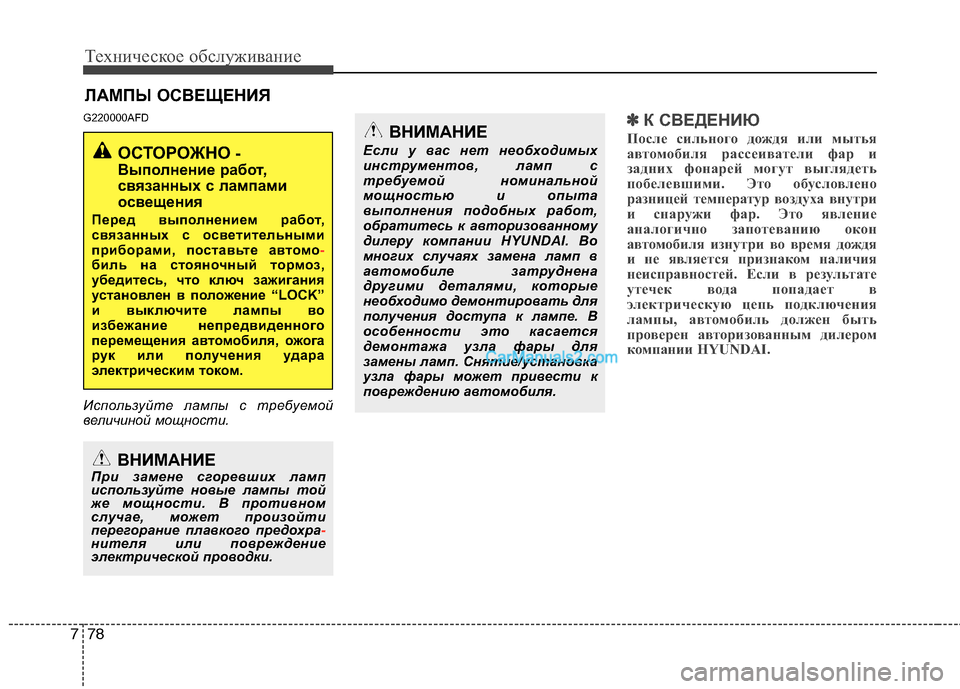

Техническое обслуживание
78 7
ЛАМПЫ ОСВЕЩЕНИЯ
G220000AFD
Используйте лампы с требуемой
величиной мощности.
✽ ✽
К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО -
Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо
-биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

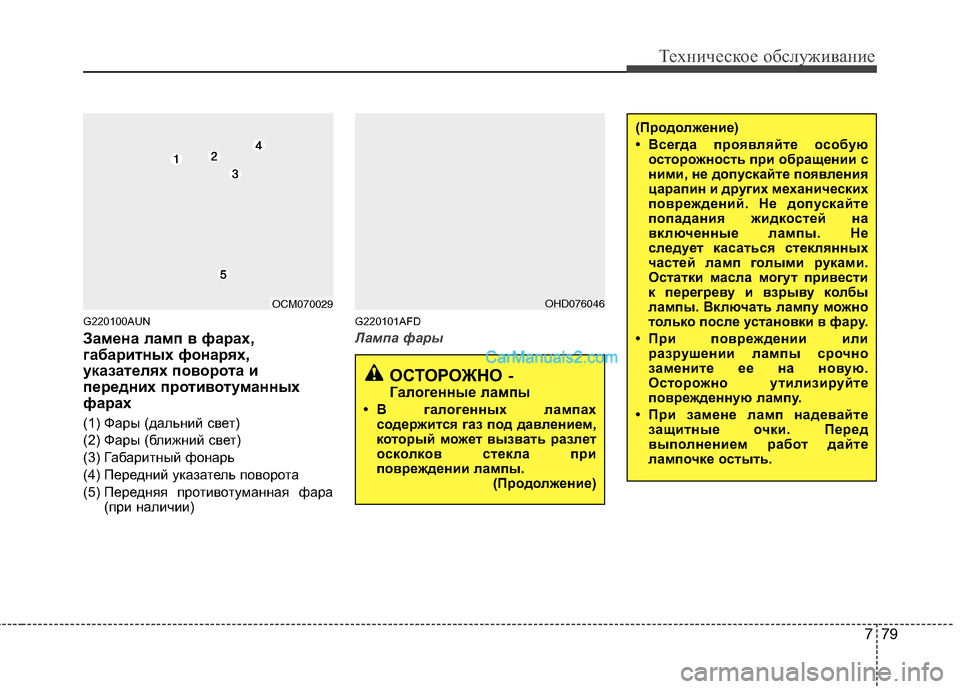

779
Техническое обслуживание
G220100AUN
Замена ламп в фарах,
габаритных фонарях,
указателях поворота и
передних противотуманных
фарах
(1) Фары (дальний свет)
(2) Фары (ближний свет)
(3) Габаритный фонарь
(4) Передний указатель поворота
(5) Передняя противотуманная фара
(при наличии)
G220101AFD
Лампа фары
OCM070029OHD076046
ОСТОРОЖНО-
Галогенные лампы
• В галогенных лампах
содержится газ под давлением,
который может вызвать разлет
осколков стекла при
повреждении лампы.
(Продолжение)
(Продолжение)
• Всегда проявляйте особую
осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.
• При повреждении или
разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.
• При замене ламп надевайте
защитные очки. Перед
выполнением работ дайте
лампочке остыть.

Техническое обслуживание
80 7
1. Откройте капот.
2. Ослабьте крепежные болты и
снимите фару с кузова автомобиля.
3. Отсоедините разъем питания в
задней части фары.4. Снимите крышку лампы фары,
повернув ее против часовой
стрелки.
5. Отсоедините разъем патрона
лампы фары.
6. Отстегните фиксатор лампы фары.
Для этого нажмите на его конец и
сдвиньте его вверх.
7. Извлеките лампу из фары.8. Установите новую лампу и
защелкните фиксатор, совместив
его с выемкой на лампе.
9. Подсоедините разъем патрона
лампы фары.
10. Установите крышку лампы фары,
повернув ее по часовой стрелке.
11. Подсоедините разъем питания в
задней части фары.
12. Установите фару на кузов
автомобиля.✽ ✽
К СВЕДЕНИЮ
Если после установки фары
требуется отрегулировать ее
направление, обратитесь к
уполномоченному дилеру HYUNDAI.
OCM070051LOCM070050L

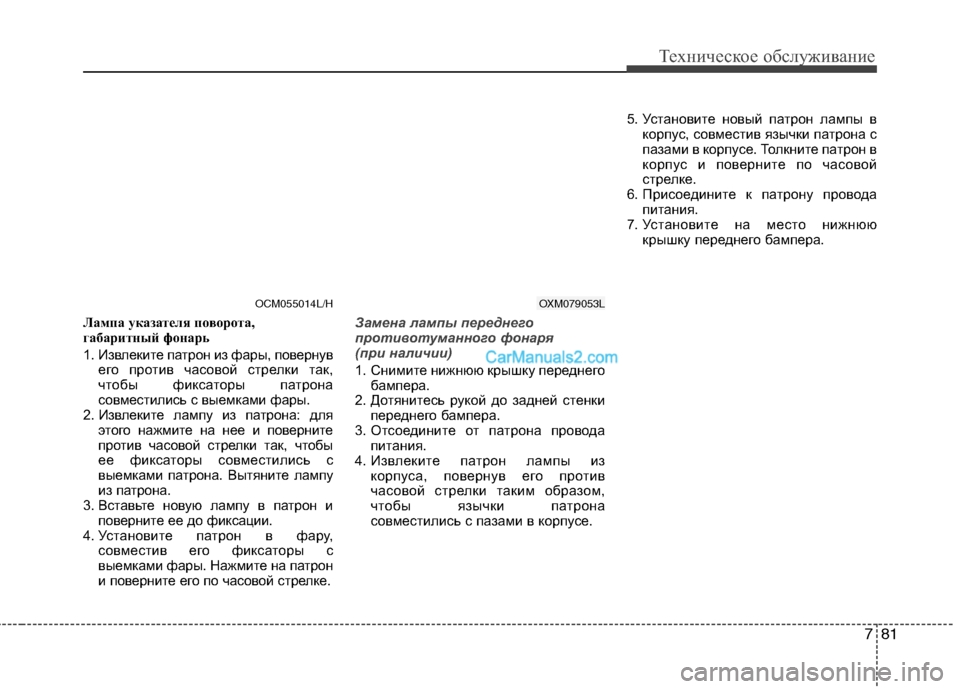

781
Техническое обслуживание
Лампа указателя поворота,
габаритный фонарь
1. Извлеките патрон из фары, повернув
его против часовой стрелки так,
чтобы фиксаторы патрона
совместились с выемками фары.
2. Извлеките лампу из патрона: для
этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.
3. Вставьте новую лампу в патрон и
поверните ее до фиксации.
4. Установите патрон в фару,
совместив его фиксаторы с
выемками фары. Нажмите на патрон
и поверните его по часовой стрелке.Замена лампы переднего
противотуманного фонаря
(при наличии)
1. Снимите нижнюю крышку переднего
бампера.
2. Дотянитесь рукой до задней стенки
переднего бампера.
3. Отсоедините от патрона провода
питания.
4. Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.5. Установите новый патрон лампы в
корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.
6. Присоедините к патрону провода
питания.
7. Установите на место нижнюю
крышку переднего бампера.
OXM079053LOCM055014L/H

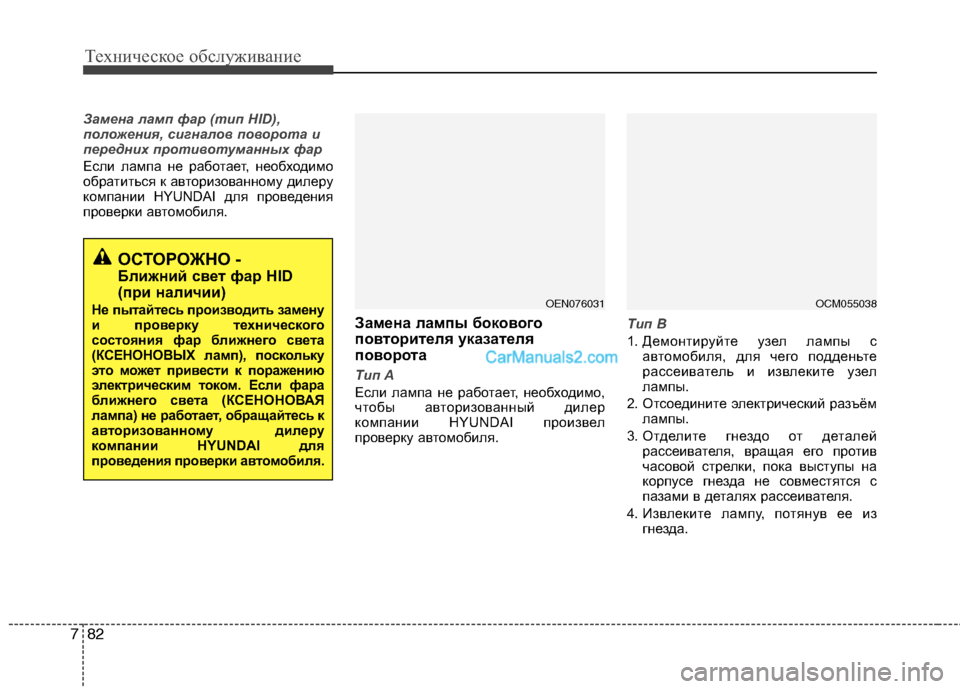

Техническое обслуживание
82 7
Замена ламп фар (тип HID),
положения, сигналов поворота и
передних противотуманных фар
Если лампа не работает, необходимо
обратиться к авторизованному дилеру
компании HYUNDAI для проведения
проверки автомобиля.
Замена лампы бокового
повторителя указателя
поворота
Tип A
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля.Tип B
1. Демонтируйте узел лампы с
автомобиля, для чего подденьте
рассеиватель и извлеките узел
лампы.
2. Отсоедините электрический разъём
лампы.
3. Отделите гнездо от деталей
рассеивателя, вращая его против
часовой стрелки, пока выступы на
корпусе гнезда не совместятся с
пазами в деталях рассеивателя.
4. Извлеките лампу, потянув ее из
гнезда.
ОСТОРОЖНО -
Ближний свет фар HID
(при наличии)
Не пытайтесь производить замену
и проверку технического
состояния фар ближнего света
(КСЕНОНОВЫХ ламп), поскольку
это может привести к поражению
электрическим током. Если фара
ближнего света (КСЕНОНОВАЯ
лампа) не работает, обращайтесь к
авторизованному дилеру
компании HYUNDAI для
проведения проверки автомобиля.OEN076031OCM055038

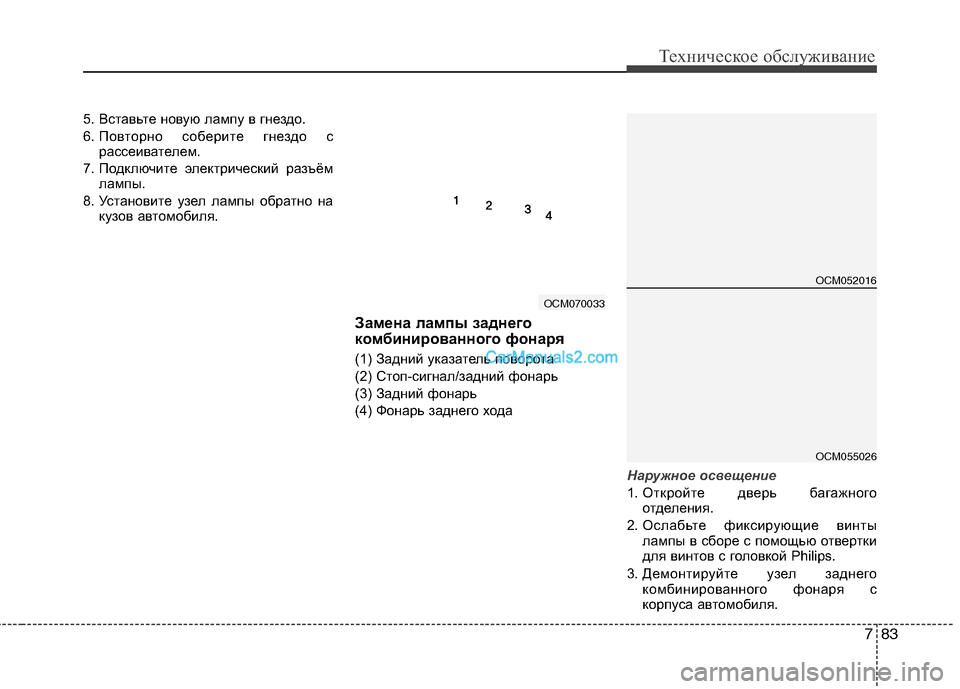

783
Техническое обслуживание
5. Вставьте новую лампу в гнездо.
6. Повторно соберите гнездо с
рассеивателем.
7. Подключите электрический разъём
лампы.
8. Установите узел лампы обратно на
кузов автомобиля.
Замена лампы заднего
комбинированного фонаря
(1) Задний указатель поворота
(2) Стоп-сигнал/задний фонарь
(3) Задний фонарь
(4) Фонарь заднего хода
Наружное освещение
1. Откройте дверь багажного
отделения.
2. Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.
3. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
OCM070033
OCM052016
OCM055026

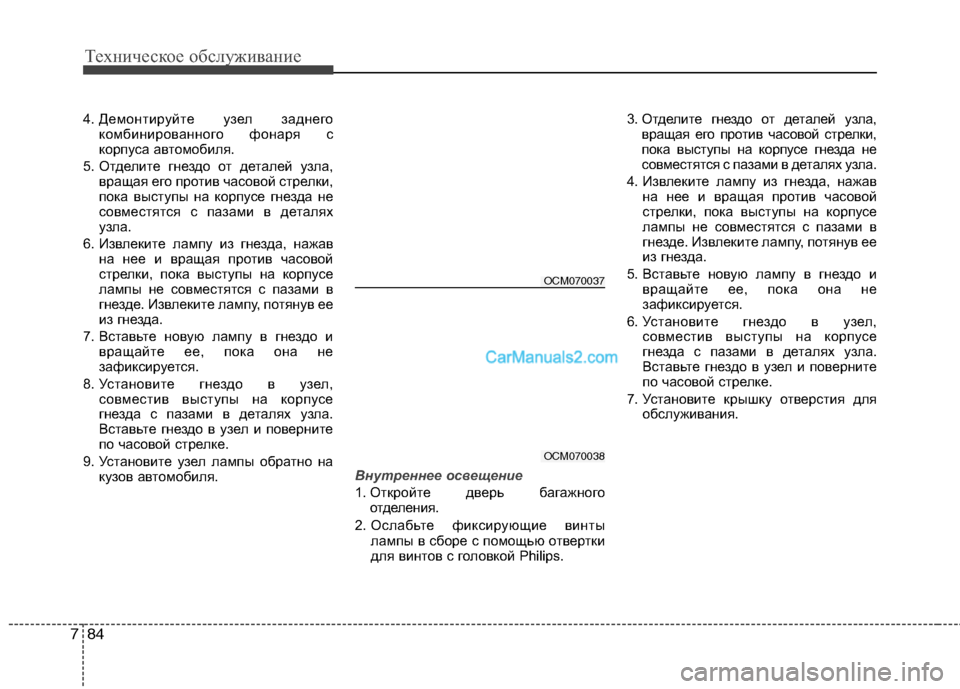

Техническое обслуживание
84 7
4. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
5. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.
6. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
7. Вставьте новую лампу в гнездо и
вращайте ее, пока она не
зафиксируется.
8. Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
9. Установите узел лампы обратно на
кузов автомобиля.Внутреннее освещение
1. Откройте дверь багажного
отделения.
2. Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips. 3. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях узла.
4. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
5. Вставьте новую лампу в гнездо и
вращайте ее, пока она не
зафиксируется.
6. Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
7. Установите крышку отверстия для
обслуживания.
OCM070037
OCM070038

785
Техническое обслуживание
Задний противотуманный
фонарь (при наличии)
1. Выкрутить плоской отверткой
крепежные винты крышки заднего
противотуманного фонаря.2. Отсоедините провод питания, для
чего сначала нужно повернуть узел
фонаря против часовой стрелки,
затем вытащить из узла фонаря
лампу, повернув ее по часовой
стрелке.
3. Установите в узел фонаря новую
лампу.
Замена лампы высоко
расположенного повторителя
стоп-сигнала (при наличии)
Если лампа не работает, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку автомобиля.
OCM055015LG270F02OOCM070046
