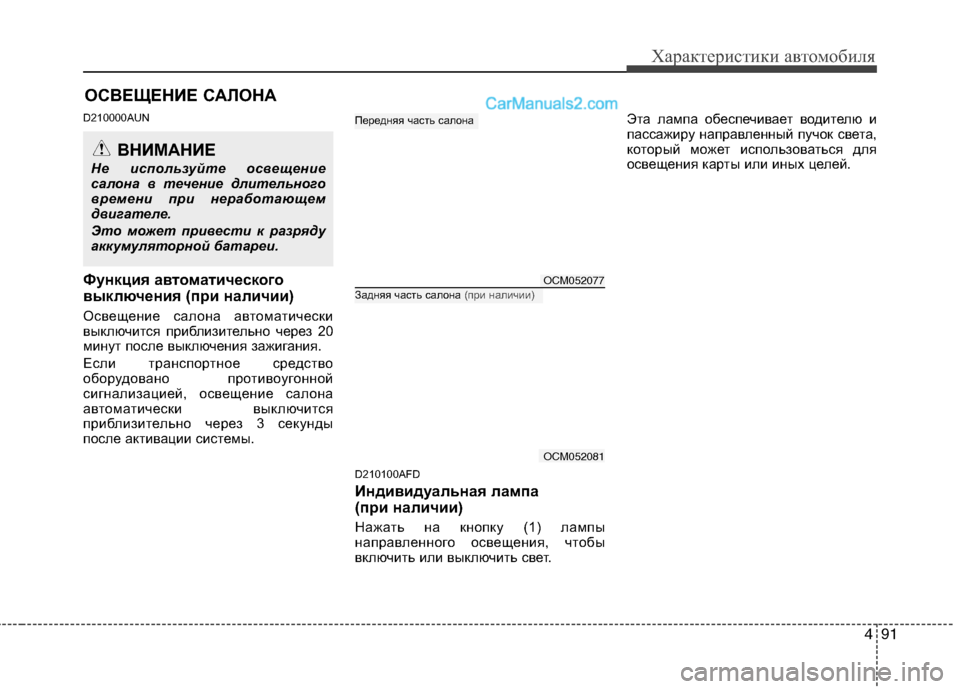

491
Характеристики автомобиля
D210000AUN
Функция автоматического
выключения (при наличии)
Освещение салона автоматически
выключится приблизительно через 20
минут после выключения зажигания.
Если транспортное средство
оборудовано противоугонной
сигнализацией, освещение салона
автоматически выключится
приблизительно через 3 секунды
после активации системы.
D210100AFD
Индивидуальная лампа
(при наличии)
Нажать на кнопку (1) лампы
направленного освещения, чтобы
включить или выключить свет.Эта лампа обеспечивает водителю и
пассажиру направленный пучок света,
который может использоваться для
освещения карты или иных целей.
ОСВЕЩЕНИЕ САЛОНА
ВНИМАНИЕ
Не используйте освещение
салона в течение длительного
времени при неработающем
двигателе.
Это может привести к разряду
аккумуляторной батареи.
OCM052077
OCM052081
Задняя часть салона (при наличии)
Передняя часть салона

Характеристики автомобиля
92 4

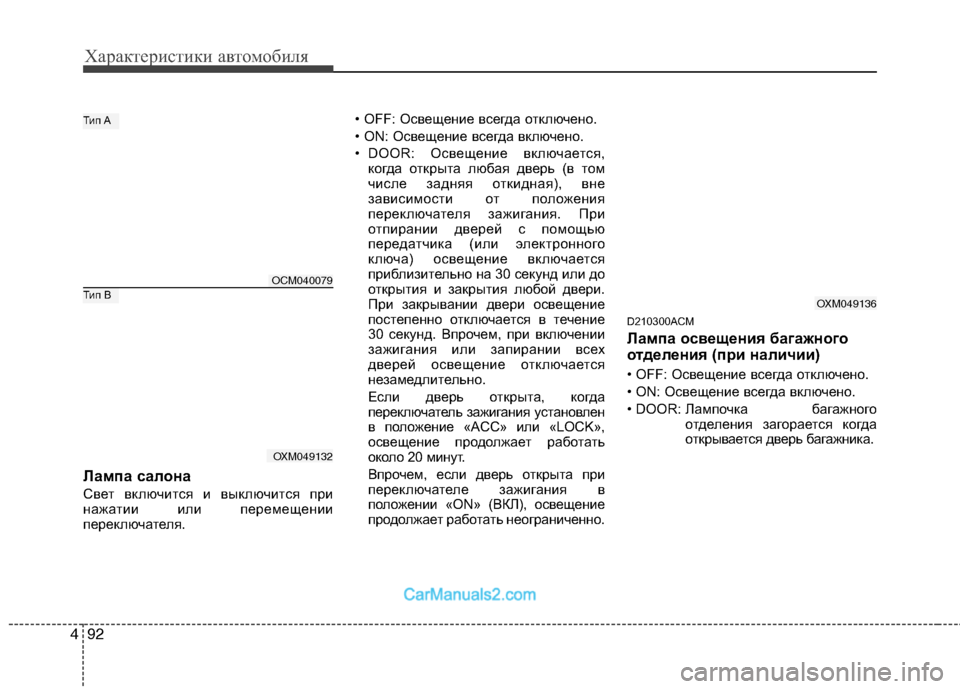

Лампа салона
Свет включится и выключится при
нажатии или перемещении
переключателя.• OFF: Освещение всегда отключено.
• ON: Освещение всегда включено.
• DOOR: Освещение включается,
когда открыта любая дверь (в том
числе задняя откидная), вне
зависимости от положения
переключателя зажигания. При
отпирании дверей с помощью
передатчика (или электронного
ключа) освещение включается
приблизительно на 30 секунд или до
открытия и закрытия любой двери.
При закрывании двери освещение
постепенно отключается в течение
30 секунд. Впрочем, при включении
зажигания или запирании всех
дверей освещение отключается
незамедлительно.
Если дверь открыта, когда
переключатель зажигания установлен
в положение «ACC» или «LOCK»,
освещение продолжает работать
около 20 минут.
Впрочем, если дверь открыта при
переключателе зажигания в
положении «ON» (ВКЛ), освещение
продолжает работать неограниченно.
D210300ACM
Лампа освещения багажного
отделения (при наличии)
• OFF: Освещение всегда отключено.
• ON: Освещение всегда включено.
• DOOR: Лампочка багажного
отделения загорается когда
открывается дверь багажника.
OCM040079
OXM049132
Тип B
Тип A
OXM049136

493
Характеристики автомобиля

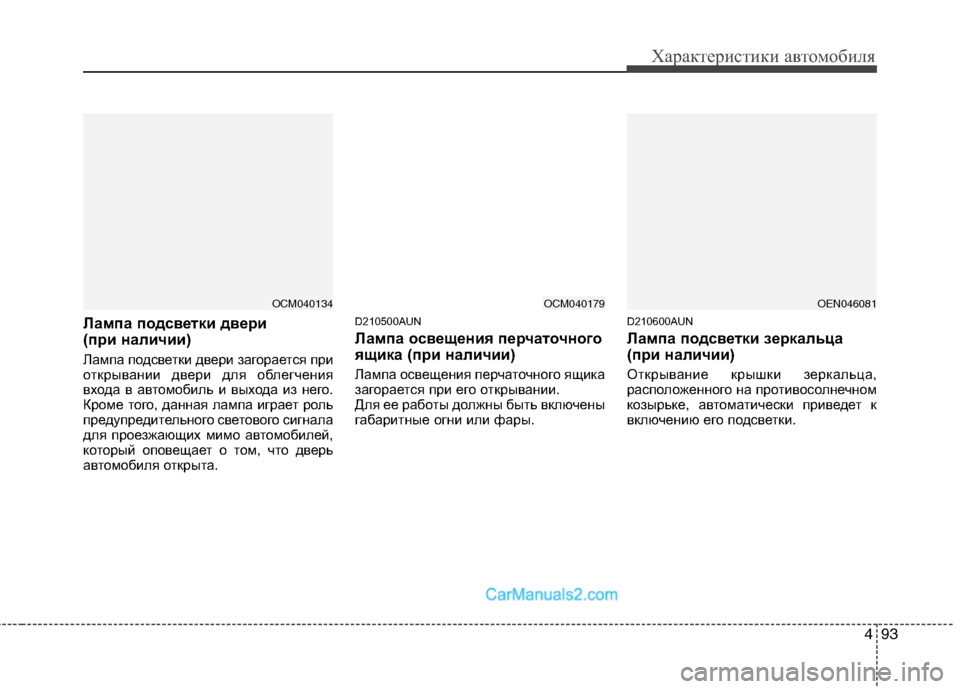

Лампа подсветки двери
(при наличии)
Лампа подсветки двери загорается при
открывании двери для облегчения
входа в автомобиль и выхода из него.
Кроме того, данная лампа играет роль
предупредительного светового сигнала
для проезжающих мимо автомобилей,
который оповещает о том, что дверь
автомобиля открыта.
D210500AUN
Лампа освещения перчаточного
ящика (при наличии)
Лампа освещения перчаточного ящика
загорается при его открывании.
Для ее работы должны быть включены
габаритные огни или фары.
D210600AUN
Лампа подсветки зеркальца
(при наличии)
Открывание крышки зеркальца,
расположенного на противосолнечном
козырьке, автоматически приведет к
включению его подсветки.
OCM040179OCM040134OEN046081

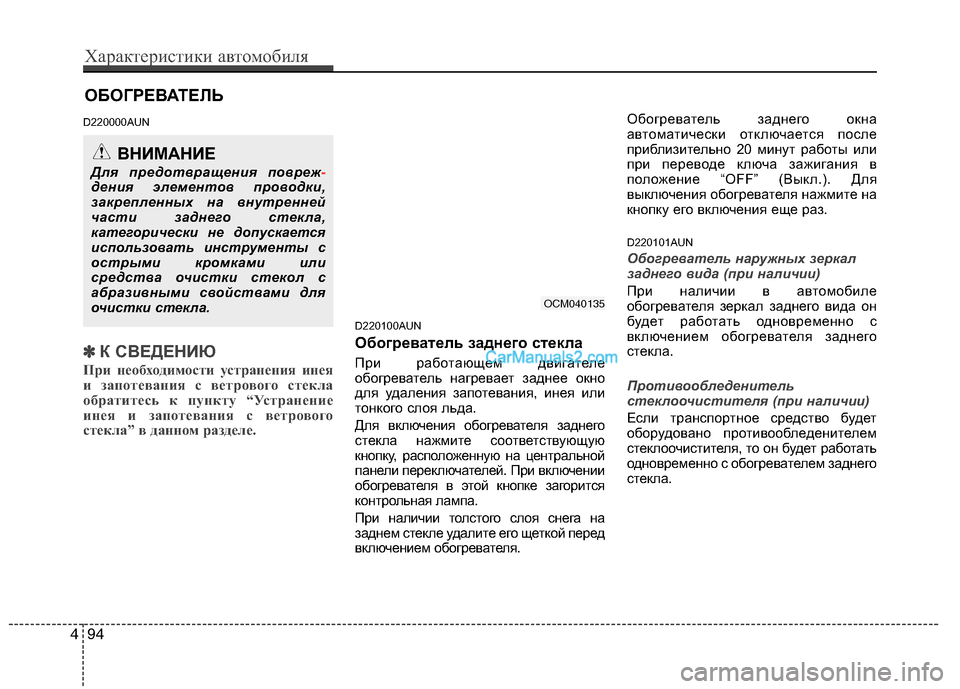

ОБОГРЕВАТЕЛЬ
D220000AUN
✽ ✽
К СВЕДЕНИЮ
При необходимости устранения инея
и запотевания с ветрового стекла
обратитесь к пункту “Устранение
инея и запотевания с ветрового
стекла” в данном разделе.
D220100AUN
Обогреватель заднего стекла
При работающем двигателе
обогреватель нагревает заднее окно
для удаления запотевания, инея или
тонкого слоя льда.
Для включения обогревателя заднего
стекла нажмите соответствующую
кнопку, расположенную на центральной
панели переключателей. При включении
обогревателя в этой кнопке загорится
контрольная лампа.
При наличии толстого слоя снега на
заднем стекле удалите его щеткой перед
включением обогревателя.Обогреватель заднего окна
автоматически отключается после
приблизительно 20 минут работы или
при переводе ключа зажигания в
положение “OFF” (Выкл.). Для
выключения обогревателя нажмите на
кнопку его включения еще раз.
D220101AUN
Обогреватель наружных зеркал
заднего вида (при наличии)
При наличии в автомобиле
обогревателя зеркал заднего вида он
будет работать одновременно с
включением обогревателя заднего
стекла.
Противообледенитель
стеклоочистителя (при наличии)
Если транспортное средство будет
оборудовано противообледенителем
стеклоочистителя, то он будет работать
одновременно с обогревателем заднего
стекла.
ВНИМАНИЕ
Для предотвращения повреж-дения элементов проводки,
закрепленных на внутренней
части заднего стекла,
категорически не допускается
использовать инструменты с
острыми кромками или
средства очистки стекол с
абразивными свойствами для
очистки стекла.
OCM040135
494
Характеристики автомобиля

495
Характеристики автомобиля
СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)
OCM040200
1. Ручка настройки скорости вращения
вентилятора
2. Ручка выбора режима работы
3. Переключатель режимов подачи
воздуха
4. Кнопка включения кондиционера
5. Ручка управления температурным
режимом
6. Кнопка включения обогревателя
ветрового стекла
7. Кнопка включения обогревателя
заднего стекла

Характеристики автомобиля
96 4
Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выбора режима
работы по своему усмотрению.
Для повышения эффективности
обогрева и охлаждения:
- Обогрев:
- Охлаждение:
3. Установите ручку управления
температурой воздуха по своему
усмотрению.
4. Установите переключатель
режимов подачи в положение
подачи внешнего (свежего) воздуха.
5. Настройте скорость вращения
вентилятора по своему усмотрению.
6. При необходимости включите
кондиционер (при наличии).
OCM040223

497
Характеристики автомобиля
❈ ❈

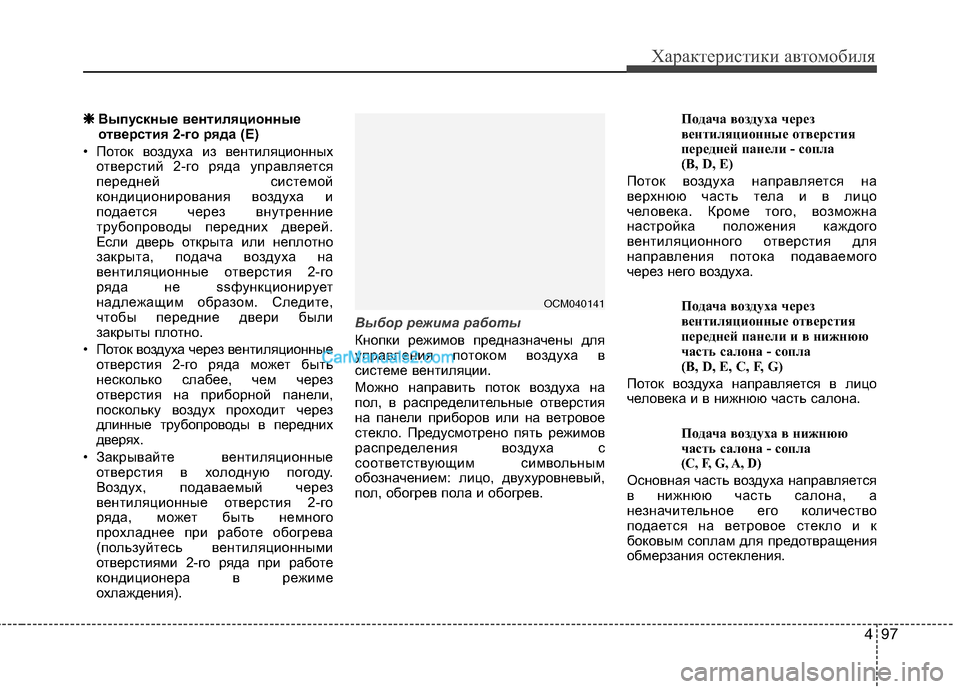

Выпускные вентиляционные
отверстия 2-го ряда (E)
• Поток воздуха из вентиляционных
отверстий 2-го ряда управляется
передней системой
кондиционирования воздуха и
подается через внутренние
трубопроводы передних дверей.
Если дверь открыта или неплотно
закрыта, подача воздуха на
вентиляционные отверстия 2-го
ряда не ssфункционирует
надлежащим образом. Следите,
чтобы передние двери были
закрыты плотно.
• Поток воздуха через вентиляционные
отверстия 2-го ряда может быть
несколько слабее, чем через
отверстия на приборной панели,
поскольку воздух проходит через
длинные трубопроводы в передних
дверях.
• Закрывайте вентиляционные
отверстия в холодную погоду.
Воздух, подаваемый через
вентиляционные отверстия 2-го
ряда, может быть немного
прохладнее при работе обогрева
(пользуйтесь вентиляционными
отверстиями 2-го ряда при работе
кондиционера в режиме
охлаждения).Выбор режима работы
Кнопки режимов предназначены для
управления потоком воздуха в
системе вентиляции.
Можно направить поток воздуха на
пол, в распределительные отверстия
на панели приборов или на ветровое
стекло. Предусмотрено пять режимов
распределения воздуха с
соответствующим символьным
обозначением: лицо, двухуровневый,
пол, обогрев пола и обогрев.Подача воздуха через
вентиляционные отверстия
передней панели - сопла
(B, D, E)
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
Подача воздуха через
вентиляционные отверстия
передней панели и в нижнюю
часть салона - сопла
(B, D, E, C, F, G)
Поток воздуха направляется в лицо
человека и в нижнюю часть салона.
Подача воздуха в нижнюю
часть салона - сопла
(C, F, G, A, D)
Основная часть воздуха направляется
в нижнюю часть салона, а
незначительное его количество
подается на ветровое стекло и к
боковым соплам для предотвращения
обмерзания остекления.
OCM040141

Характеристики автомобиля
98 4
Подача воздуха в нижнюю
часть салона и на ветровое
стекло - сопла (A, C, D, F, G)
Основная часть воздуха направляется
в нижнюю часть салона и на ветровое
стекло, а незначительное его
количество подается к боковым
соплам для предотвращения
обмерзания остекления.
Подача воздуха на ветровое
стекло - сопла (A, D)
Основная часть воздуха направляется
на ветровое стекло, а незначительное
его количество подается к боковым
соплам для предотвращения
обмерзания остекления.Вентиляционные отверстия в панели
приборов
Открытие или закрытие сопел может
производиться отдельно при помощи
горизонтального колесика.
Также можно настроить направление
подачи воздуха через эти
вентиляционные отверстия при
помощи рычажка, как это показано на
рисунке.Управление температурным
режимом
Ручка управления температурным
режимом позволяет настраивать
температуру воздуха, подаваемого
через систему вентиляции. Для
изменения температуры воздуха в
пассажирском салоне поверните эту
ручку вправо для повышения
температуры и влево для ее
понижения.
