2010 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

443
Характеристики автомобиля
Управление электрохромическим
зеркалом заднего вида:• Нажмите кнопку ON/OFF (1) для
включения функции авто-
матического затемнения. Загорится
индикатор на зеркале.
Нажмите кнопку ON/OFF для
выключения функции авто-
матического затемнения. Индикатор
на зеркале погаснет.
• Зеркало автоматически активирует
данную функцию при включении
зажигания.
ВНИМАНИЕ
При очистке зеркала исполь-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
OCM040035
OCM040036
■Tип A
■Tип B
ИндикатоpДатчик
Индикатоp
ДатчикЗадний вид

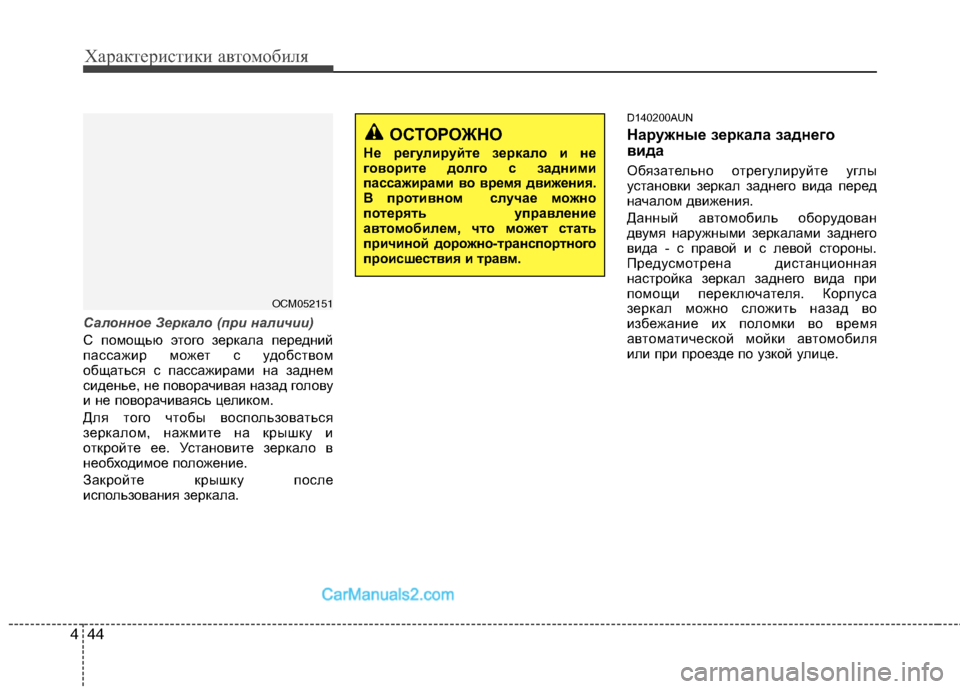

Характеристики автомобиля
44 4
Салонное Зеркало (при наличии)
С помощью этого зеркала передний
пассажир может с удобством
общаться с пассажирами на заднем
сиденье, не поворачивая назад голову
и не поворачиваясь целиком.
Для того чтобы воспользоваться
зеркалом, нажмите на крышку и
откройте ее. Установите зеркало в
необходимое положение.
Закройте крышку после
использования зеркала.
D140200AUN
Наружные зеркала заднего
вида
Обязательно отрегулируйте углы
установки зеркал заднего вида перед
началом движения.
Данный автомобиль оборудован
двумя наружными зеркалами заднего
вида - с правой и с левой стороны.
Предусмотрена дистанционная
настройка зеркал заднего вида при
помощи переключателя. Корпуса
зеркал можно сложить назад во
избежание их поломки во время
автоматической мойки автомобиля
или при проезде по узкой улице.
ОСТОРОЖНО
Не регулируйте зеркало и не
говорите долго с задними
пассажирами во время движения.
В противном случае можно
потерять управление
автомобилем, что может стать
причиной дорожно-транспортного
происшествия и травм.
OCM052151

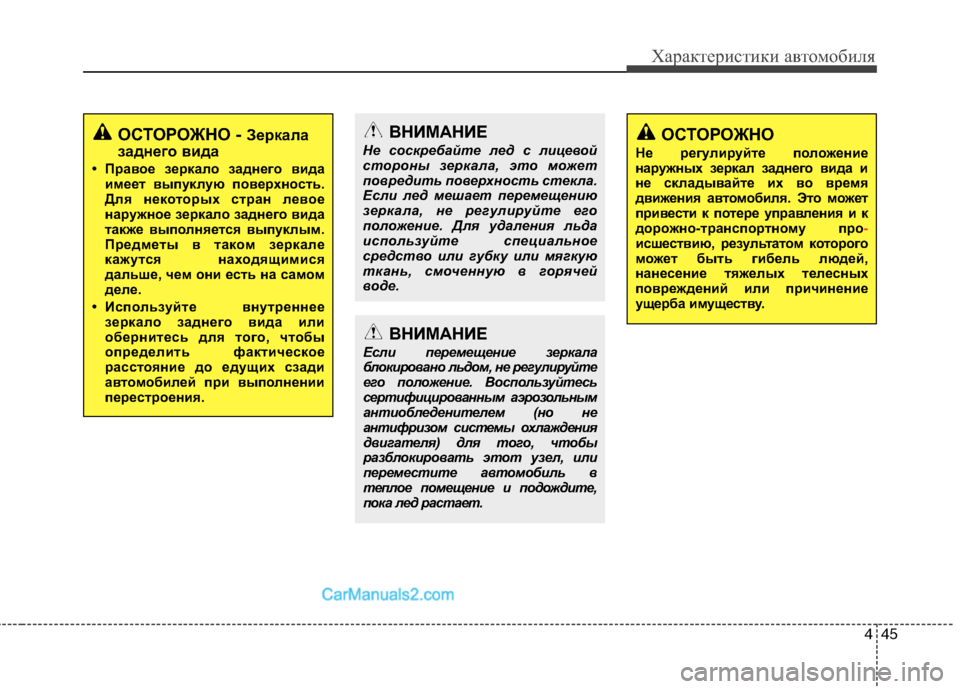

445
Характеристики автомобиля
ОСТОРОЖНО - Зеркала
заднего вида
• Правое зеркало заднего вида
имеет выпуклую поверхность.
Для некоторых стран левое
наружное зеркало заднего вида
также выполняется выпуклым.
Предметы в таком зеркале
кажутся находящимися
дальше, чем они есть на самом
деле.
• Используйте внутреннее
зеркало заднего вида или
обернитесь для того, чтобы
определить фактическое
расстояние до едущих сзади
автомобилей при выполнении
перестроения.
ВНИМАНИЕ
Не соскребайте лед с лицевой
стороны зеркала, это может
повредить поверхность стекла.
Если лед мешает перемещению
зеркала, не регулируйте его
положение. Для удаления льда
используйте специальное
средство или губку или мягкую
ткань, смоченную в горячей
воде.
ВНИМАНИЕ
Если перемещение зеркала
блокировано льдом, не регулируйте
его положение. Воспользуйтесь
сертифицированным аэрозольным
антиобледенителем (но не
антифризом системы охлаждения
двигателя) для того, чтобы
разблокировать этот узел, или
переместите автомобиль в
теплое помещение и подождите,
пока лед растает.
ОСТОРОЖНО
Не регулируйте положение
наружных зеркал заднего вида и
не складывайте их во время
движения автомобиля. Это может
привести к потере управления и к
дорожно-транспортному про
-исшествию, результатом которого
может быть гибель людей,
нанесение тяжелых телесных
повреждений или причинение
ущерба имуществу.

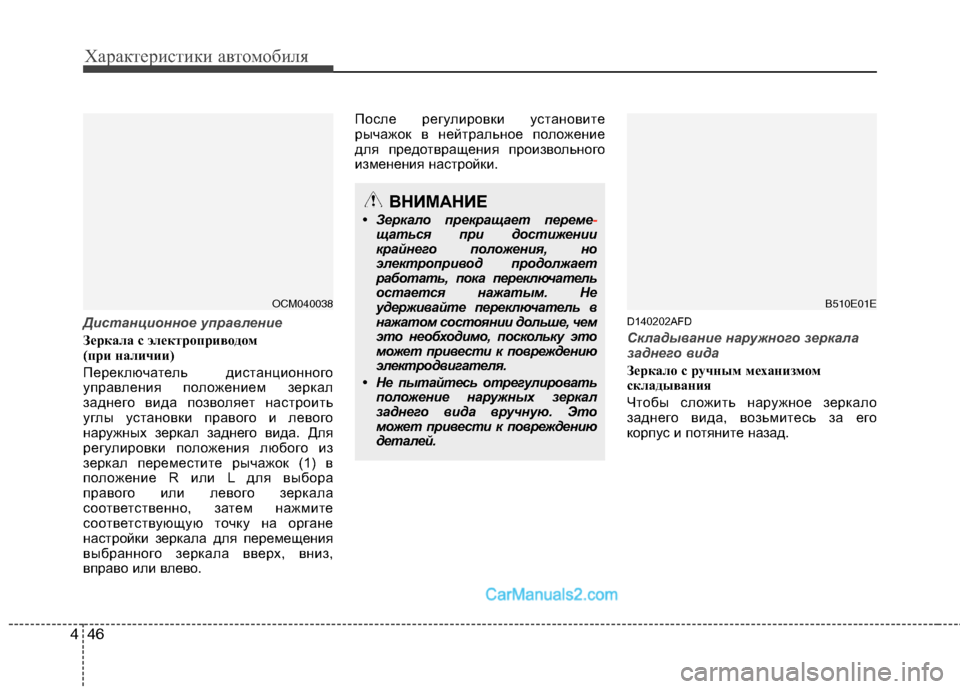

Характеристики автомобиля
46 4
Дистанционное управление
Зеркала с электроприводом
(при наличии)
Переключатель дистанционного
управления положением зеркал
заднего вида позволяет настроить
углы установки правого и левого
наружных зеркал заднего вида. Для
регулировки положения любого из
зеркал переместите рычажок (1) в
положение R или L для выбора
правого или левого зеркала
соответственно, затем нажмите
соответствующую точку на органе
настройки зеркала для перемещения
выбранного зеркала вверх, вниз,
вправо или влево.После регулировки установите
рычажок в нейтральное положение
для предотвращения произвольного
изменения настройки.D140202AFD
Складывание наружного зеркала
заднего вида
Зеркало с ручным механизмом
складывания
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и потяните назад.
ВНИМАНИЕ
• Зеркало прекращает переме-щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переключатель
остается нажатым. Не
удерживайте переключатель в
нажатом состоянии дольше, чем
это необходимо, поскольку это
может привести к повреждению
электродвигателя.
• Не пытайтесь отрегулировать
положение наружных зеркал
заднего вида вручную. Это
может привести к повреждению
деталей.
OCM040038B510E01E

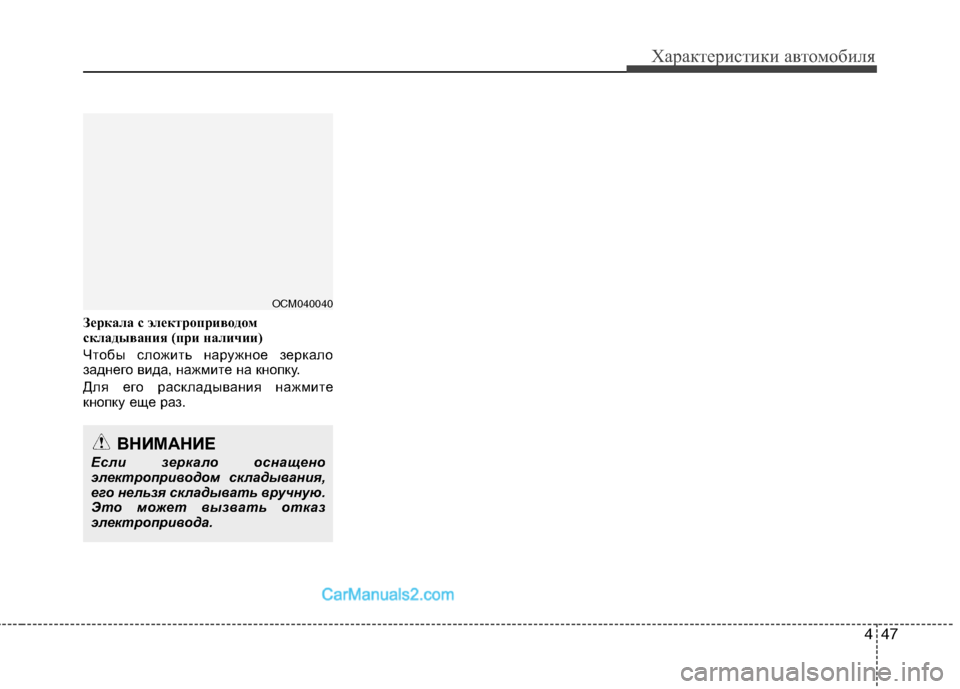

447
Характеристики автомобиля
Зеркала с электроприводом
складывания (при наличии)
Чтобы сложить наружное зеркало
заднего вида, нажмите на кнопку.
Для его раскладывания нажмите
кнопку еще раз.
ВНИМАНИЕ
Если зеркало оснащено
электроприводом складывания,
его нельзя складывать вручную.
Это может вызвать отказ
электропривода.
OCM040040

Характеристики автомобиля
48 4
ПРИБОРНАЯ ПАНЕЛЬ
D150000AFD
1. Тахометр
2. Указатель температуры двигателя
3. Указатель уровня топлива
4. Спидометр
5. Индикаторы указателей поворота
6. Контрольные и индикаторные лампы
(при наличии)
7. Одометр / Одометр поездки
(при наличии)
OCM040050L/OCM040051L
Тип А
* Фактическая комбинация приборов
автомобиля может отличаться от
приведенной на рисунке.
Дополнительную информацию см. далее в
разделе “Измерительные приборы”.
Тип B

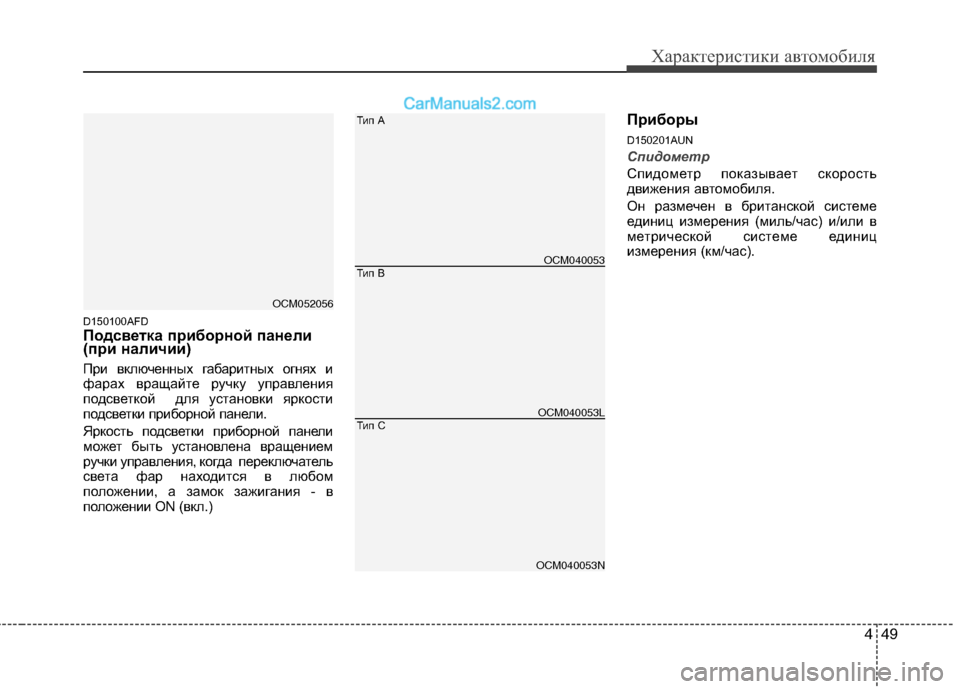

449
Характеристики автомобиля
D150100AFD
Подсветка приборной панели
(при наличии)
При включенных габаритных огнях и
фарах вращайте ручку управления
подсветкой для установки яркости
подсветки приборной панели.
Яркость подсветки приборной панели
может быть установлена вращением
ручки управления, когда переключатель
света фар находится в любом
положении, а замок зажигания - в
положении ON (вкл.)
Приборы
D150201AUN
Спидометр
Спидометр показывает скорость
движения автомобиля.
Он размечен в британской системе
единиц измерения (миль/час) и/или в
метрической системе единиц
измерения (км/час).
OCM040053N
Тип C
OCM040053
Тип А
Тип B
OCM040053L
OCM052056

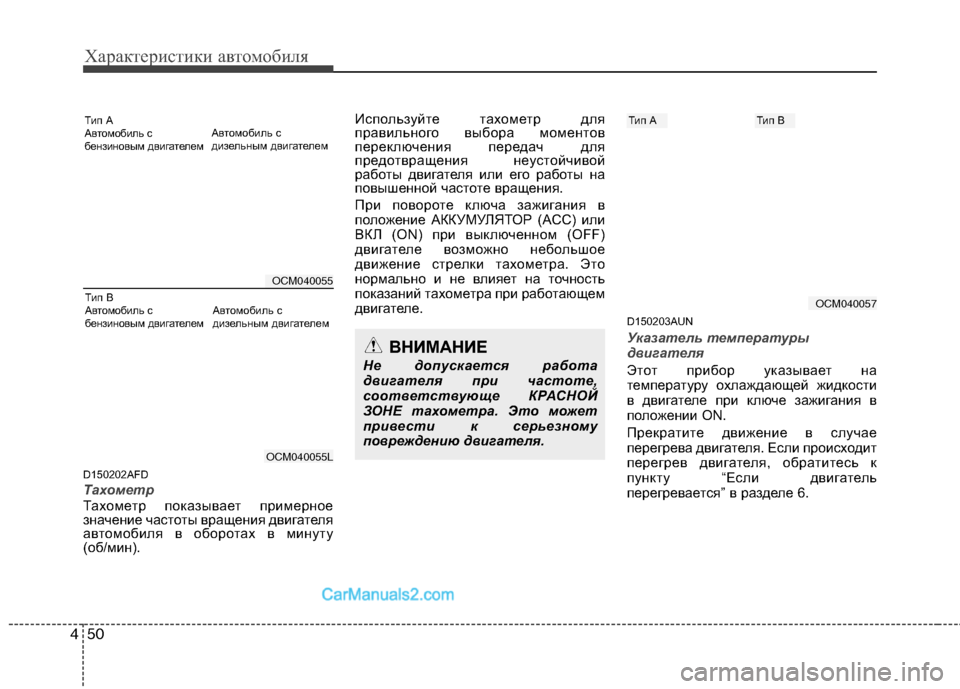

Характеристики автомобиля
50 4
D150202AFD
Тахометр
Тахометр показывает примерное
значение частоты вращения двигателя
автомобиля в оборотах в минуту
(об/мин).Используйте тахометр для
правильного выбора моментов
переключения передач для
предотвращения неустойчивой
работы двигателя или его работы на
повышенной частоте вращения.
При повороте ключа зажигания в
положение АККУМУЛЯТОР (ACC) или
ВКЛ (ON) при выключенном (OFF)
двигателе возможно небольшое
движение стрелки тахометра. Это
нормально и не влияет на точность
показаний тахометра при работающем
двигателе.
D150203AUN
Указатель температуры
двигателя
Этот прибор указывает на
температуру охлаждающей жидкости
в двигателе при ключе зажигания в
положении ON.
Прекратите движение в случае
перегрева двигателя. Если происходит
перегрев двигателя, обратитесь к
пункту “Если двигатель
перегревается” в разделе 6. ВНИМАНИЕ
Не допускается работа
двигателя при частоте,
соответствующе КРАСНОЙ
ЗОНЕ тахометра. Это может
привести к серьезному
повреждению двигателя.
OCM040057
Тип АТип В
OCM040055
OCM040055L
Тип А
Автомобиль с
бензиновым двигателемАвтомобиль с
дизельным двигателем
Автомобиль с
дизельным двигателем Тип В
Автомобиль с
бензиновым двигателем
