Техническое обслуживание
70 7
✽
✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
Панель плавких предохранителей в
отсеке двигателя
Только для автомобилей с дизельными
двигателями Боковая панель с плавкими
предохранителями
OCM070026/OCM070027/OCM070028 G210300AFD
Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле находится табличка с
наименованиями предохранителей/реле и величинами их номинальных токов.

771
Техническое обслуживание

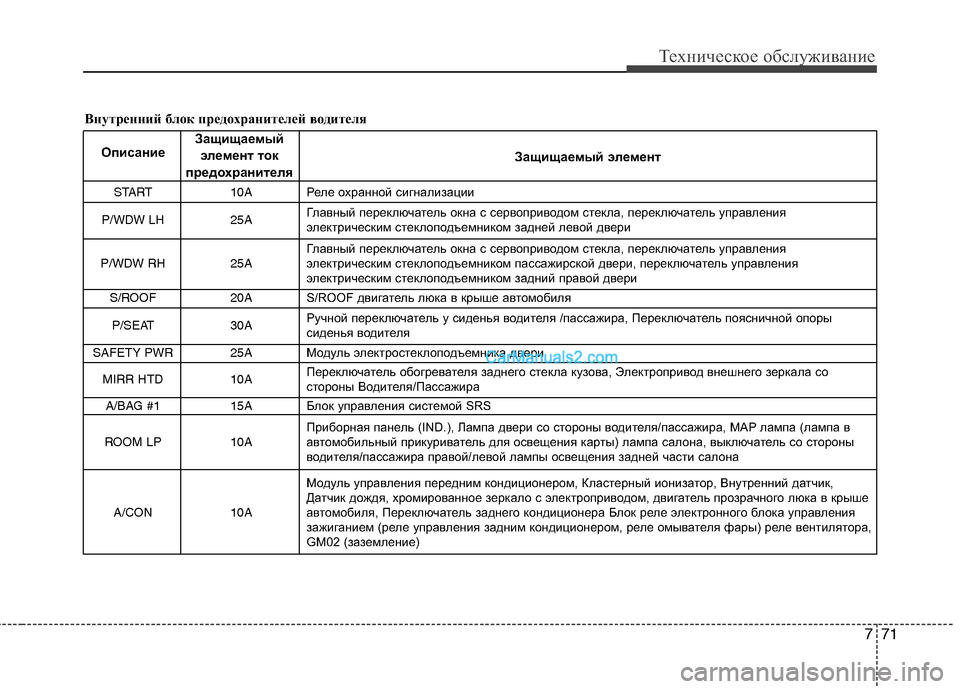

Внутренний блок предохранителей водителя
Описание
Защищаемый элемент
START 10A
Реле охранной сигнализации
P/WDW LH 25A Главный переключатель окна с сервоприводом стекла, переключатель управления
электрическим стеклоподъемником задней левой двери
P/WDW RH 25A Главный переключатель окна с сервоприводом стекла, переключатель управления
электрическим стеклоподъемником пассажирской двери, переключатель управления
электрическим стеклоподъемником задний правой двери
S/ROOF 20A
S/ROOF двигатель люка в крыше автомобиля
P/SEAT 30A Ручной переключатель у сиденья водителя /пассажира, Переключатель поясничной опоры
сиденья водителя
SAFETY PWR 25A
Модуль электростеклоподъемника двери
MIRR HTD 10A Переключатель обогревателя заднего стекла кузова, Электропривод внешнего зеркала со
стороны Водителя/Пассажира
A/BAG #1 15A
Блок управления системой SRS
ROOM LP 10A Приборная панель (IND.), Лампа двери со стороны водителя/пассажира, MAP лампа (лампа в
автомобильный прикуриватель для освещения карты) лампа салона, выключатель со стороны
водителя/пассажира правой/левой лампы освещения задней части салона
A/CON 10A Модуль управления передним кондиционером, Кластерный ионизатор, Внутренний датчик,
Датчик дождя, хромированное зеркало с электроприводом, двигатель прозрачного люка в крыше
автомобиля, Переключатель заднего кондиционера Блок реле электронного блока управления
зажиганием (реле управления задним кондиционером, реле омывателя фары) реле вентилятора,
GM02 (заземление)
Защищаемый
элемент ток
предохранителя

Техническое обслуживание
72 7

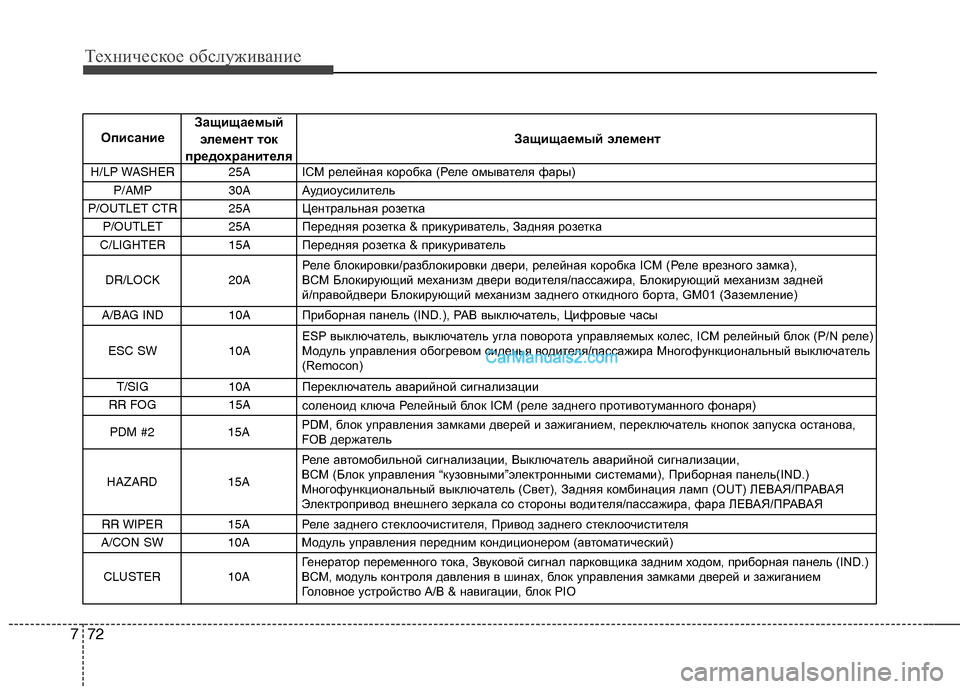

H/LP WASHER 25A
ICM релейная коробка (Реле омывателя фары)
P/AMP 30A
Аудиоусилитель
P/OUTLET CTR 25A
Центральная розетка
P/OUTLET 25A
Передняя розетка & прикуриватель, Задняя розетка
C/LIGHTER 15A
Передняя розетка & прикуриватель
DR/LOCK 20A Реле блокировки/разблокировки двери, релейная коробка ICM (Реле врезного замка),
BCM Блокирующий механизм двери водителя/пассажира, Блокирующий механизм задней
й/правойдвери Блокирующий механизм заднего откидного борта, GM01 (Заземление)
A/BAG IND 10A
Приборная панель (IND.), PAB выключатель, Цифровые часы
ESC SW 10A ESP выключатель, выключатель угла поворота управляемых колес, ICM релейный блок (P/N реле)
Модуль управления обогревом сиденья водителя/пассажира Многофункциональный выключатель
(Remocon)
T/SIG 10A
Переключатель аварийной сигнализации
RR FOG 15A
соленоид ключа Релейный блок ICM (реле заднего противотуманного фонаря)
PDM #2 15A PDM, блок управления замками дверей и зажиганием, переключатель кнопок запуска останова,
FOB держатель
HAZARD 15A Реле автомобильной сигнализации, Выключатель аварийной сигнализации,
BCM (Блок управления “кузовными”электронными системами), Приборная панель(IND.)
Многофункциональный выключатель (Свет), Задняя комбинация ламп (OUT) ЛЕВАЯ/ПРАВАЯ
Электропривод внешнего зеркала со стороны водителя/пассажира, фара ЛЕВАЯ/ПРАВАЯ
RR WIPER 15A
Реле заднего стеклоочистителя, Привод заднего стеклоочистителя
A/CON SW 10A
Модуль управления передним кондиционером (автоматический)
CLUSTER 10A Генератор переменного тока, Звуковой сигнал парковщика задним ходом, приборная панель (IND.)
BCM, модуль контроля давления в шинах, блок управления замками дверей и зажиганием
Головное устройство А/В & навигации, блок РIO
Описание
Защищаемый элемент Защищаемый
элемент ток
предохранителя

773
Техническое обслуживание

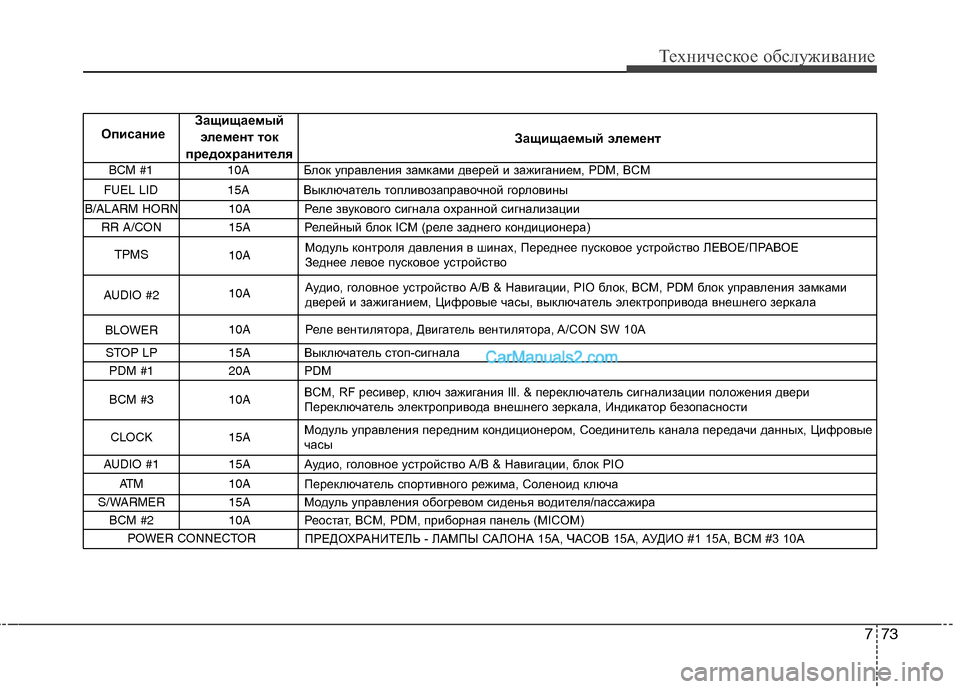

B/ALARM HORN 10A
Реле звукового сигнала охранной сигнализации
RR A/CON 15A
Релейный блок ICM (реле заднего кондиционера)
TPMS
10A
AUDIO #2 10A Модуль контроля давления в шинах, Переднее пусковое устройство ЛЕВОЕ/ПРАВОЕ
Зеднее левое пусковое устройство
BLOWER 10A Аудио, головное устройство А/В & Навигации, PIO блок, BCM, PDM блок управления замками
дверей и зажиганием, Цифровые часы, выключатель электропривода внешнего зеркала
Реле вентилятора, Двигатель вентилятора, A/CON SW 10A
STOP LP 15A
Выключатель стоп-сигнала
PDM #1 20A
PDM
BCM #3 10A BCM, RF ресивер, ключ зажигания Ill. & переключатель сигнализации положения двери
Переключатель электропривода внешнего зеркала, Индикатор безопасности
CLOCK 15A Модуль управления передним кондиционером, Соединитель канала передачи данных, Цифровые
часы
AUDIO #1 15A
Аудио, головное устройство А/В & Навигации, блок PIO
ATM 10A
Переключатель спортивного режима, Соленоид ключа
S/WARMER 15A
Модуль управления обогревом сиденья водителя/пассажира
BCM #2 10A
Реостат, BCM, PDM, приборная панель (MICOM)
POWER CONNECTOR
ПРЕДОХРАНИТЕЛЬ - ЛАМПЫ САЛОНА 15A, ЧАСОВ 15A, АУДИО #1 15A, BCM #3 10A BCM #1 10A
Блок управления замками дверей и зажиганием, PDM, BCM
FUEL LID 15A
Выключатель топливозаправочной горловины
Описание
Защищаемый элемент Защищаемый
элемент ток
предохранителя

Техническое обслуживание
74 7

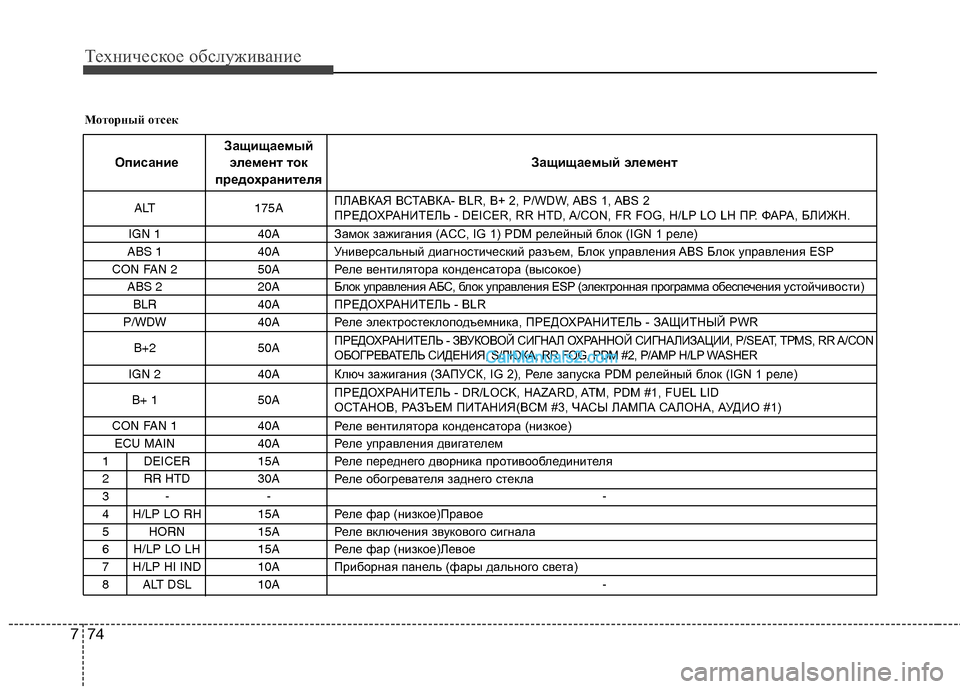

Моторный отсек
ОписаниеЗащищаемый
элемент ток
предохранителяЗащищаемый элемент
ALT 175A ПЛАВКАЯ ВСТАВКА- BLR, B+ 2, P/WDW, ABS 1, ABS 2
ПРЕДОХРАНИТЕЛЬ - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH ПР. ФАРА, БЛИЖН.
IGN 1 40A
Замок зажигания (ACC, IG 1) PDM релейный блок (IGN 1 реле)
ABS 1 40A
Универсальный диагностический разъем, Блок управления ABS Блок управления ESP
CON FAN 2 50A
Реле вентилятора конденсатора (высокое)
ABS 2 20A
Блок управления АБС, блок управления ESP (электронная программа обеспечения устойчивости)
BLR 40A
ПРЕДОХРАНИТЕЛЬ - BLR
P/WDW 40A
Реле электростеклоподъемника, ПРЕДОХРАНИТЕЛЬ - ЗАЩИТНЫЙ PWR
B+2 50A ПРЕДОХРАНИТЕЛЬ - ЗВУКОВОЙ СИГНАЛ ОХРАННОЙ СИГНАЛИЗАЦИИ, P/SEAT, TPMS, RR A/CON
ОБОГРЕВАТЕЛЬ СИДЕНИЯ, S/ЛЮКА, RR FOG, PDM #2, P/AMP H/LP WASHER
IGN 2 40A
Ключ зажигания (ЗАПУСК, IG 2), Реле запуска PDM релейный блок (IGN 1 реле)
B+ 1 50A ПРЕДОХРАНИТЕЛЬ - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID
ОСТАНОВ, РАЗЪЕМ ПИТАНИЯ(BCM #3, ЧАСЫ ЛАМПА САЛОНА, АУДИО #1)
CON FAN 1 40A
Реле вентилятора конденсатора (низкое)
ECU MAIN 40A
Реле управления двигателем
1 DEICER 15A
Реле переднего дворника противооблединителя
2 RR HTD 30A
Реле обогревателя заднего стекла
3- - -
4 H/LP LO RH 15A
Реле фар (низкое)Правое
5 HORN 15A
Реле включения звукового сигнала
6 H/LP LO LH 15A
Реле фар (низкое)Левое
7 H/LP HI IND 10A
Приборная панель (фары дального света)
8 ALT DSL 10A -

775
Техническое обслуживание

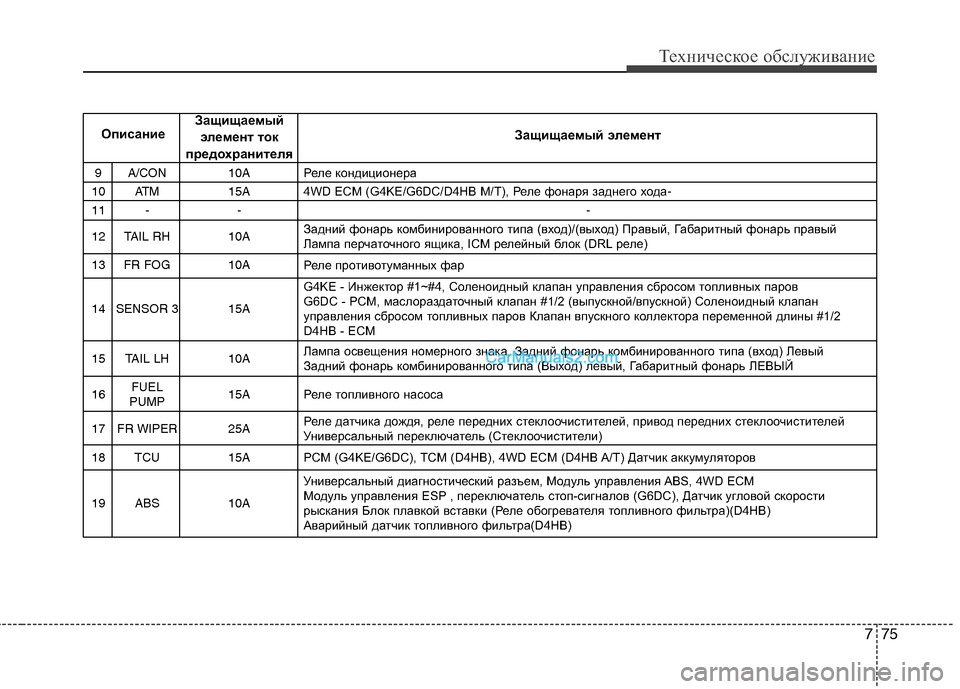

11 10
-- - ATM 15A
4WD ECM (G4KE/G6DC/D4HB M/T), Реле фонаря заднего хода- 9 A/CON 10A
Реле кондиционера
12 TAIL RH 10A Задний фонарь комбинированного типа (вход)/(выход) Правый, Габаритный фонарь правый
Лампа перчаточного ящика, ICM релейный блок (DRL реле)
13 FR FOG 10A
Реле противотуманных фар
14 SENSOR 3 15A G4KE - Инжектор #1~#4, Соленоидный клапан управления сбросом топливных паров
G6DC - PCM, маслораздаточный клапан #1/2 (выпускной/впускной) Соленоидный клапан
управления сбросом топливных паров Клапан впускного коллектора переменной длины #1/2
D4HB - ECM
15 TAIL LH 10A Лампа освещения номерного знака, Задний фонарь комбинированного типа (вход) Левый
Задний фонарь комбинированного типа (Выход) левый, Габаритный фонарь ЛЕВЫЙ
16FUEL
PUMP 15A
Реле топливного насоса
17 FR WIPER 25A Реле датчика дождя, реле передних стеклоочистителей, привод передних стеклоочистителей
Универсальный переключатель (Стеклоочистители)
18 TCU 15A
PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T) Датчик аккумуляторов
19 ABS 10A Универсальный диагностический разъем, Модуль управления ABS, 4WD ECM
Модуль управления ESP , переключатель стоп-сигналов (G6DC), Датчик угловой скорости
рыскания Блок плавкой вставки (Реле обогревателя топливного фильтра)(D4HB)
Аварийный датчик топливного фильтра(D4HB)
Описание
Защищаемый элемент Защищаемый
элемент ток
предохранителя

Техническое обслуживание
76 7

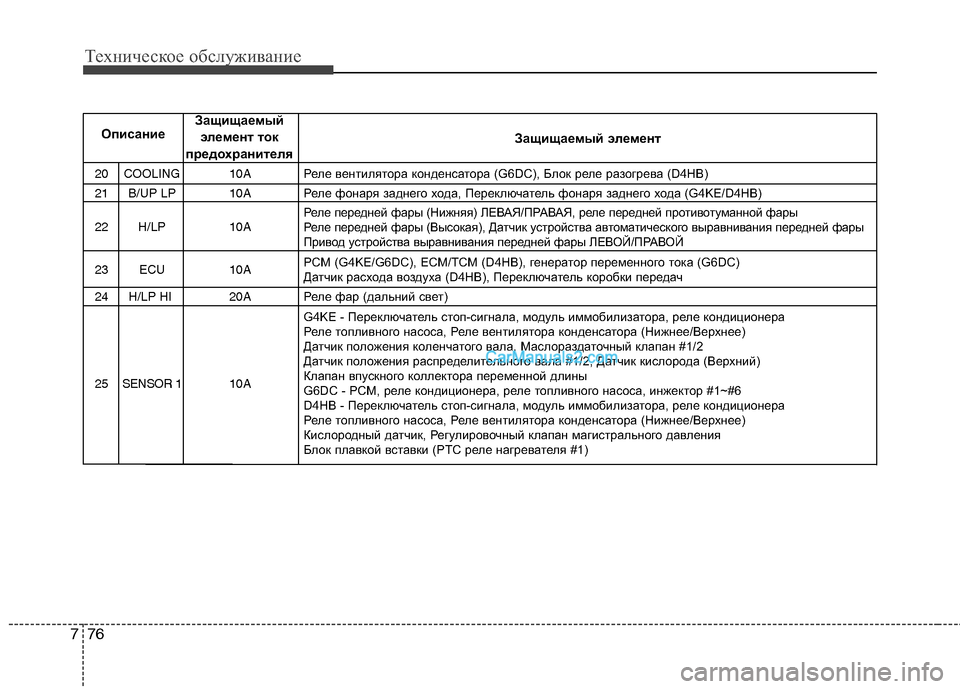

20 COOLING 10A
Реле вентилятора конденсатора (G6DC), Блок реле разогрева (D4HB)
21 B/UP LP 10A
Реле фонаря заднего хода, Переключатель фонаря заднего хода (G4KE/D4HB)
22 H/LP 10A Реле передней фары (Нижняя) ЛЕВАЯ/ПРАВАЯ, реле передней противотуманной фары
Реле передней фары (Высокая), Датчик устройства автоматического выравнивания передней фары
Привод устройства выравнивания передней фары ЛЕВОЙ/ПРАВОЙ
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), генератор переменного тока (G6DC)
Датчик расхода воздуха (D4HB), Переключатель коробки передач
24 H/LP HI 20A
Реле фар (дальний свет)
25 SENSOR 1
10A G4KE - Переключатель стоп-сигнала, модуль иммобилизатора, реле кондиционера
Реле топливного насоса, Реле вентилятора конденсатора (Нижнее/Верхнее)
Датчик положения коленчатого вала, Маслораздаточный клапан #1/2
Датчик положения распределительного вала #1/2, Датчик кислорода (Верхний)
Клапан впускного коллектора переменной длины
G6DC - PCM, реле кондиционера, реле топливного насоса, инжектор #1~#6
D4HB - Переключатель стоп-сигнала, модуль иммобилизатора, реле кондиционера
Реле топливного насоса, Реле вентилятора конденсатора (Нижнее/Верхнее)
Кислородный датчик, Регулировочный клапан магистрального давления
Блок плавкой вставки (PTC реле нагревателя #1)
Описание
Защищаемый элемент Защищаемый
элемент ток
предохранителя

777
Техническое обслуживание
Моторный отсек Блок реле свечей накаливания (Система Diesel box)
ОписаниеЗащищаемый
элемент ток
предохранителяЗащищаемый элемент

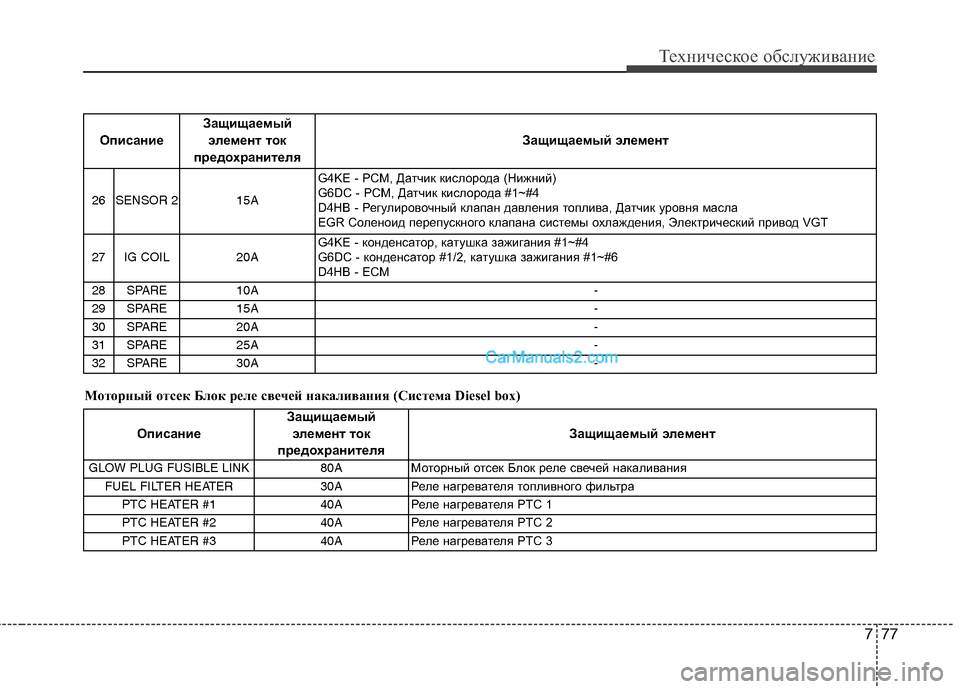

26 SENSOR 2 15A G4KE - PCM, Датчик кислорода (Нижний)
G6DC - PCM, Датчик кислорода #1~#4
D4HB - Регулировочный клапан давления топлива, Датчик уровня масла
EGR Соленоид перепускного клапана системы охлаждения, Электрический привод VGT
27 IG COIL 20A G4KE - конденсатор, катушка зажигания #1~#4
G6DC - конденсатор #1/2, катушка зажигания #1~#6
D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
ОписаниеЗащищаемый
элемент ток
предохранителяЗащищаемый элемент
GLOW PLUG FUSIBLE LINK 80A
Моторный отсек Блок реле свечей накаливания
FUEL FILTER HEATER 30A
Реле нагревателя топливного фильтра
PTC HEATER #1 40A
Реле нагревателя PTC 1
PTC HEATER #2 40A
Реле нагревателя PTC 2
PTC HEATER #3 40A
Реле нагревателя PTC 3
