2010 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Технические характеристики & Информация для потребителя
2 8

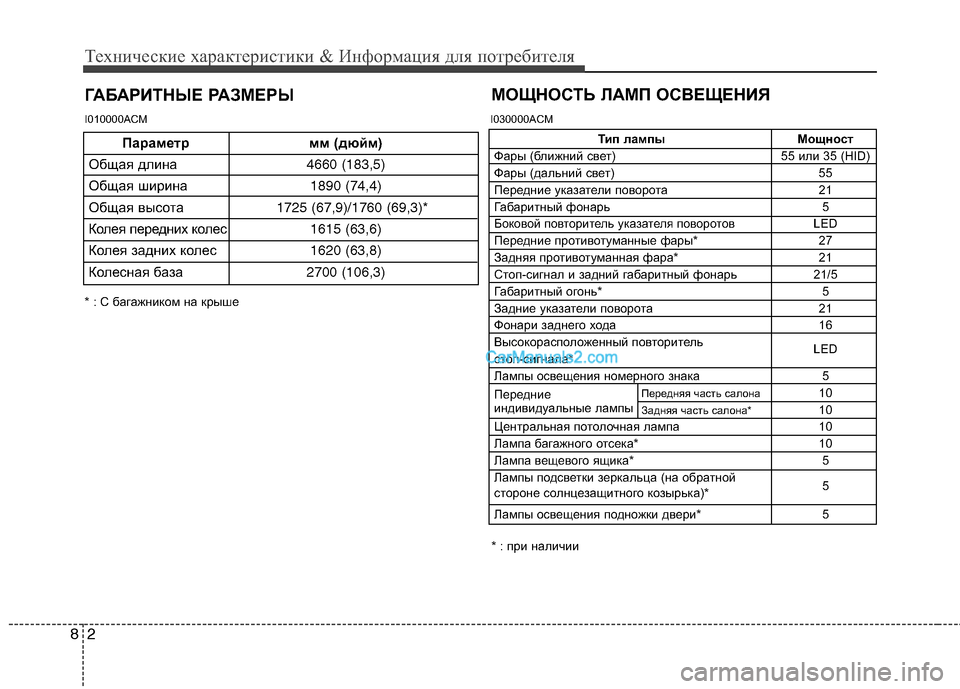

ГАБАРИТНЫЕ РАЗМЕРЫМОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
* : при наличии
Параметр мм (дюйм)
Общая длина4660 (183,5)
Общая ширина1890 (74,4)
Общая высота1725 (67,9)/1760 (69,3)*
Колея передних колес1615 (63,6)
Колея задних колес1620 (63,8)
Колесная база2700 (106,3)
* : С багажником на крыше
Тип лампы Мощност
Фары (ближний свет) 55 или 35 (HID)
Фары (дальний свет) 55
Передние указатели поворота 21
Габаритный фонарь 5
Боковой повторитель указателя поворотовLED
Передние противотуманные фары* 27
Задняя противотуманная фара* 21
Стоп-сигнал и задний габаритный фонарь 21/5
Габаритный огонь* 5
Задние указатели поворота 21
Фонари заднего хода 16
Высокорасположенный повторитель
LED
стоп-сигнала*
Лампы освещения номерного знака 5
Передние
Передняя часть салона10
индивидуальные лампы
Задняя часть салона*10
Центральная потолочная лампа 10
Лампа багажного отсека* 10
Лампа вещевого ящика* 5
Лампы подсветки зеркальца (на обратной
стороне солнцезащитного козырька)*5
Лампы освещения подножки двери* 5
I010000ACM I030000ACM

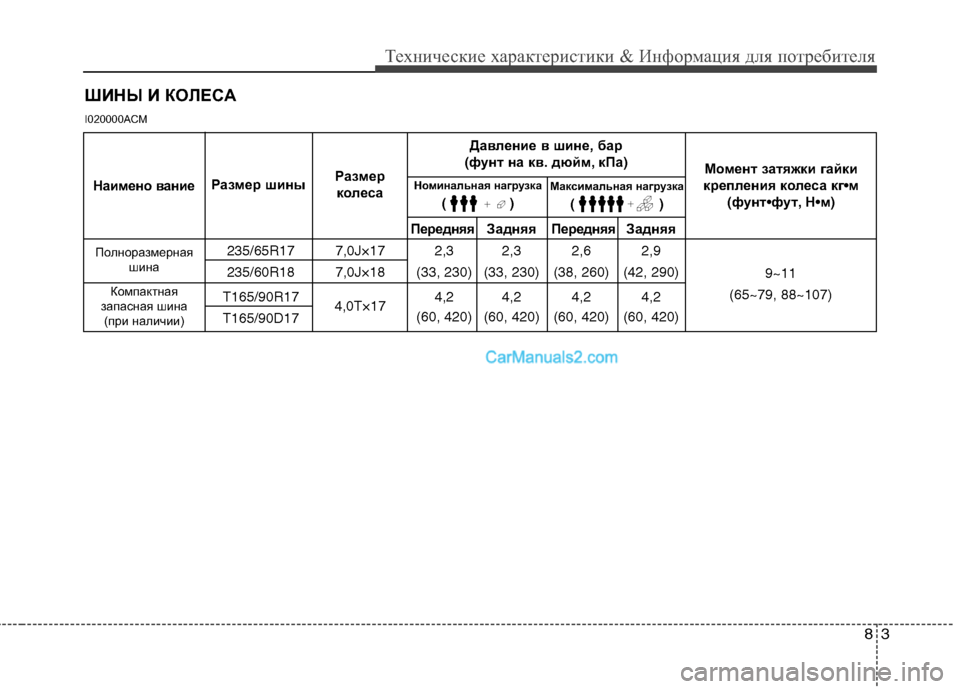

ШИНЫ И КOЛECA
83
Технические характеристики & Информация для потребителя
ПередняяЗадняяПередняяЗадняя
235/65R17 7,0J×17 2,3 2,3 2,6 2,9
235/60R18 7,0J×18 (33, 230) (33, 230) (38, 260) (42, 290)
T165/90R17
4,0T×174,2 4,2 4,2 4,2
T165/90D17 (60, 420) (60, 420) (60, 420) (60, 420)
Полноразмерная
шина
Момент затяжки гайки
крепления колеса кг•м
(фунтфут,Нм) Давление в шине, бар
(фунт на кв. дюйм,кПа)
9~11
(65~79, 88~107) Наимено ваниеРазмер шиныРазмер
колеса
Максимальная нагрузка
()
Компактная
запасная шина
(при наличии)
Номинальная нагрузка
()
I020000ACM

Технические характеристики & Информация для потребителя
4 8

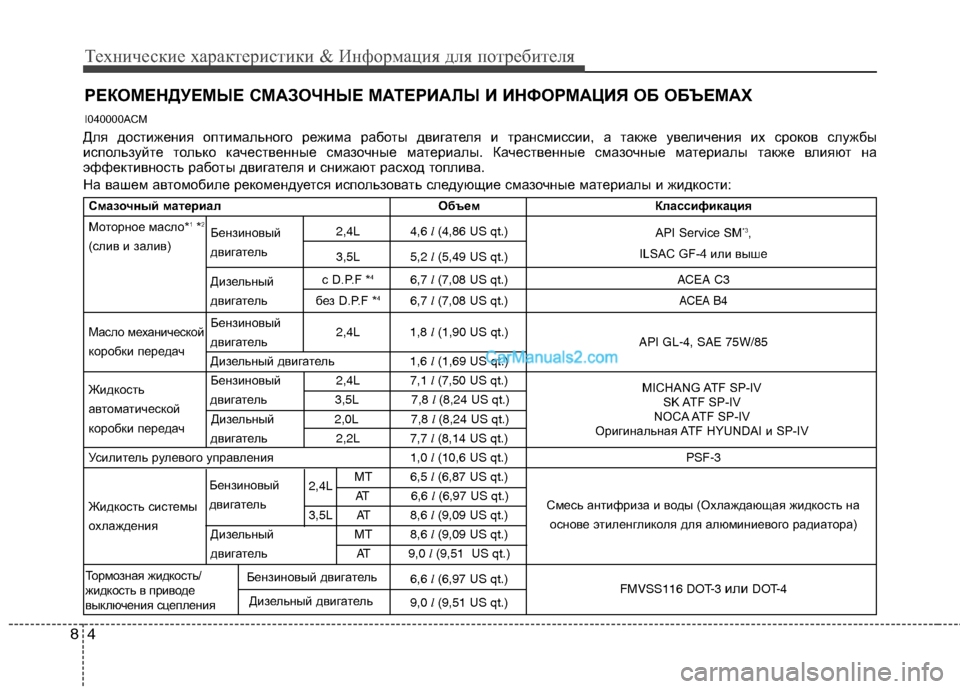

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
Для достижения оптимального режима работы двигателя и трансмиссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественные смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие смазочные материалы и жидкости:
I040000ACM
Смазочный материал Объем Классификация
Моторное масло*
1*2Бензиновый 2,4L 4,6 l (4,86 US qt.)
API Service SM*3,
(слив и залив)
двигатель
3,5L 5,2 l (5,49 US qt.)ILSAC GF-4 или выше
Дизельный с D.P.F *
46,7 l (7,08 US qt.) ACEA C3
двигатель без D.P.F *
46,7 l (7,08 US qt.)ACEA B4
Масло механическойБензиновый
2,4L 1,8 l(1,90 US qt.)
коробки передачдвигательAPI GL-4, SAE 75W/85
Дизельный двигатель1,6 l(1,69 US qt.)
ЖидкостьБензиновый2,4L 7,1 l (7,50 US qt.)
автоматической двигатель 3,5L 7,8 l (8,24 US qt.)
коробки передачДизельный 2,0L 7,8 l (8,24 US qt.)
двигатель2,2L 7,7 l (8,14 US qt.)
Усилитель рулевого управления1,0 l (10,6 US qt.) PSF-3
2,4LMT 6,5 l (6,87 US qt.)
Жидкость системыAT 6,6 l (6,97 US qt.)
Смесь антифриза и воды (Охлаждающая жидкость на
охлаждения3,5L AT 8,6 l (9,09 US qt.)
основе этиленгликоля для алюминиевого радиатора)
ДизельныйMT 8,6 l (9,09 US qt.)
двигательAT 9,0 l (9,51 US qt.)
6,6 l (6,97 US qt.)
9,0 l (9,51 US qt.)FMVSS116 DOT-3
илиDOT-4
Бензиновый
двигатель
MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
Оригинальная ATF HYUNDAI и SP-IV
Тормозная жидкость/
жидкость в приводе
выключения сцепленияБензиновый двигатель
Дизельный двигатель

85
Технические характеристики & Информация для потребителя
*1: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.
*2: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Помимо
прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневном
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
*
3: Если моторное масло API service SM недоступно, допустимо использовать API service SL.
*4: Сажевый фильтр
M/T : Механическая коробка передач
A/T : Автоматическая коробка передач

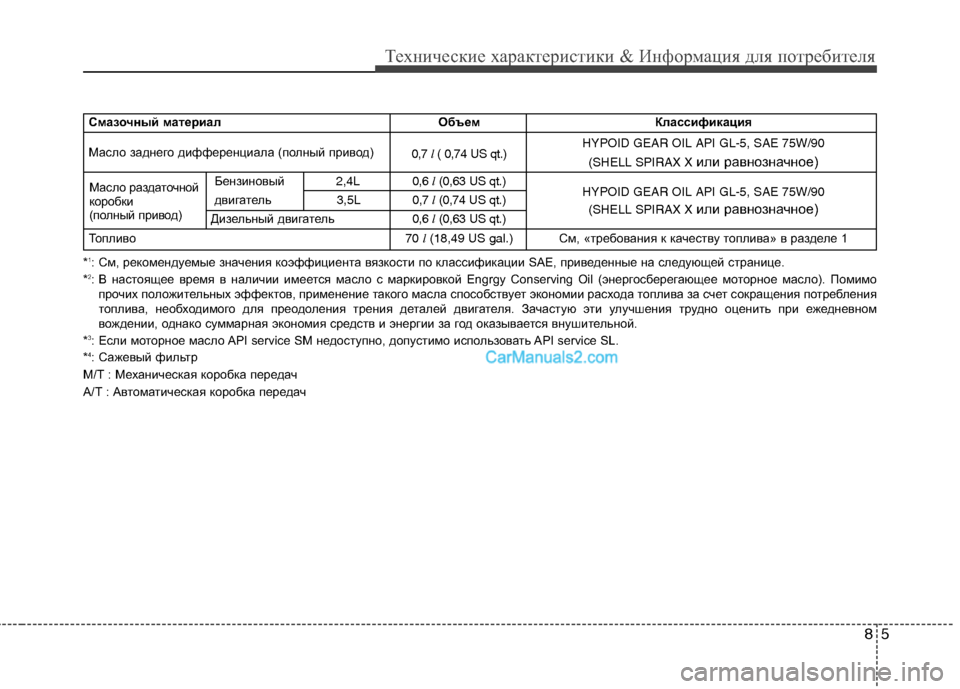

Смазочный материал Объем Классификация
Масло заднего дифференциала (полный привод)
0,7 l ( 0,74 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X
или равнозначное)
Бензиновый 2,4L0,6 l(0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
двигатель3,5L0,7 l (0,74 US qt.)
Дизельный двигатель0,6 l(0,63 US qt.)(SHELL SPIRAX X
или равнозначное)
Топливо70 l (18,49 US gal.)См, «требования к качеству топлива» в разделе 1
Масло раздаточной
коробки
(полный привод)

Технические характеристики & Информация для потребителя
6 8
I040100AXM

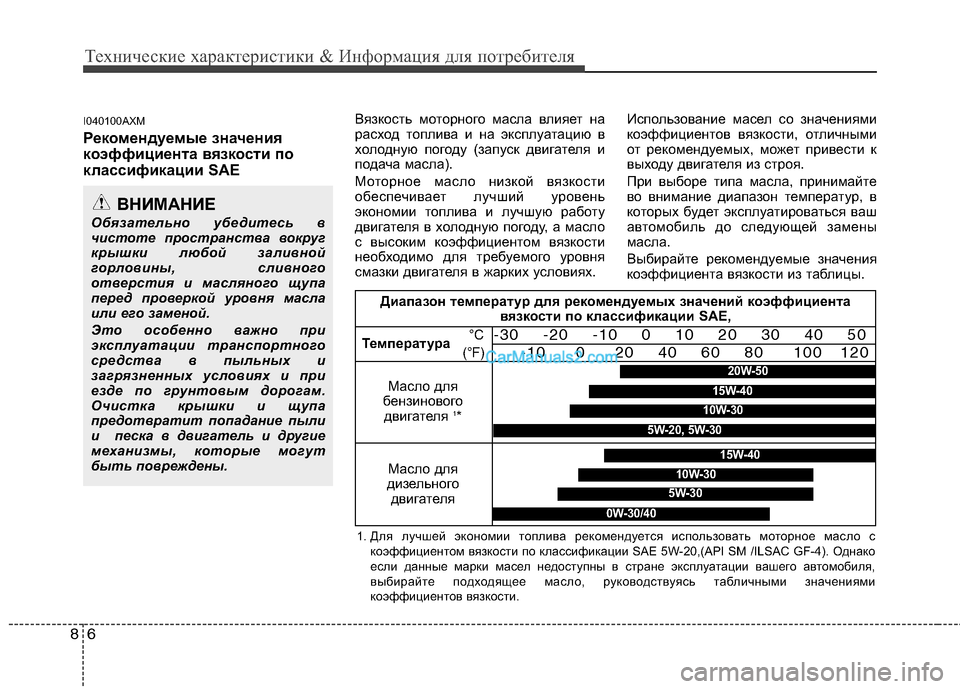

Рекомендуемые значения
коэффициента вязкости по
классификации SAE
Вязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
Моторное масло низкой вязкости
обеспечивает лучший уровень
экономии топлива и лучшую работу
двигателя в холодную погоду, а масло
с высоким коэффициентом вязкости
необходимо для требуемого уровня
смазки двигателя в жарких условиях. Использование масел со значениями
коэффициентов вязкости, отличными
от рекомендуемых, может привести к
выходу двигателя из строя.
При выборе типа масла, принимайте
во внимание диапазон температур, в
которых будет эксплуатироваться ваш
автомобиль до следующей замены
масла.
Выбирайте рекомендуемые значения
коэффициента вязкости из таблицы.
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного
отверстия и масляного щупа
перед проверкой уровня масла
или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
1. Для лучшей экономии топлива рекомендуется использовать моторное масло с
коэффициентом вязкости по классификации SAE 5W-20,(API SM /ILSAC GF-4). Однако
если данные марки масел недоступны в стране эксплуатации вашего автомобиля,
выбирайте подходящее масло, руководствуясь табличными значениями
коэффициентов вязкости.
Диапазон температур для рекомендуемых значений коэффициента
вязкости по классификации SAE,
Температура
Масло для
бензинового
двигателя
1*
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Масло для
дизельного
двигателя
5W-30
15W-40
10W-30
0W-30/40
20W-50
10W-30
15W-40
5W-20, 5W-30

87
Технические характеристики & Информация для потребителя
СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN) ЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ
H010000AEN
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на переборке моторного
отсека.Идентификационный номер
автомобиля (VIN) также имеется на
табличке в в ерхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.H020000AEN
На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи-
кационный номер автомобиля (VIN).
OCM080001
Номер рамы
OEN086004N
VIN (при наличии)
OCM056002

Технические характеристики & Информация для потребителя
8 8
Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.
СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЧ
ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНА
OCM080003OCM089005
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.
■Бензиновый двигатель(2,4L)
■Бензиновый двигатель(3,5L)
■Дизельный двигатель
OXM089006L
OCM070048L

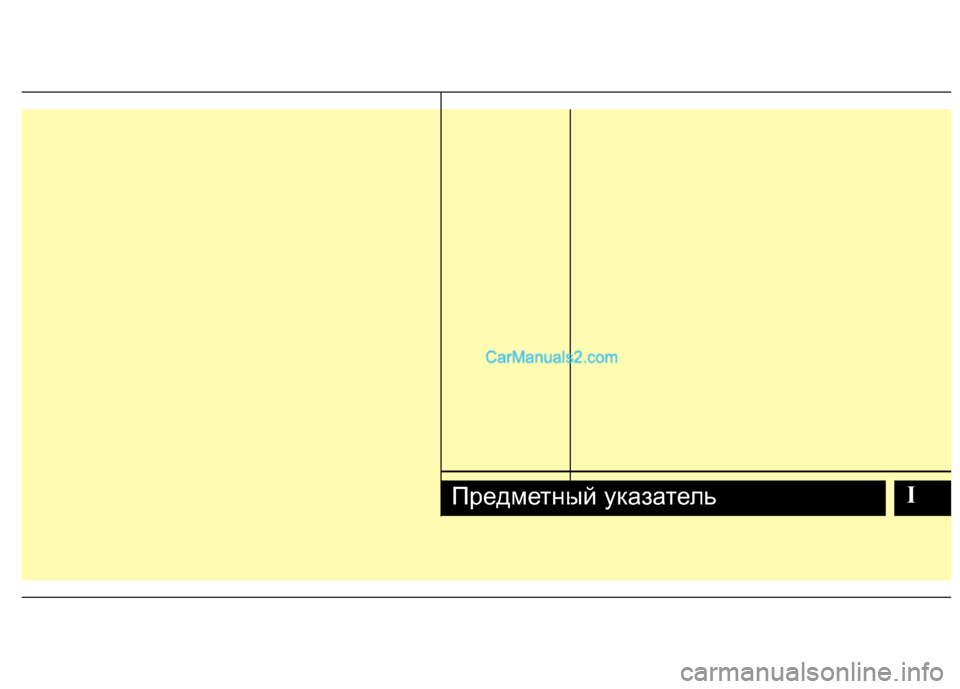

IПредметный указатель
