2010 Alfa Romeo Brera/Spider Notice d'entretien (in French)

127
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITE
Groupe de poids Orientation Classe de Position Isofix
siège enfant taille Isofix latéral arrière
Groupe 1 à partir de 9
jusqu’à 18 kg
IUF: indiqué pour systèmes de retenue pour enfants Isofix orientés en sens contraire, de classe universelle (dotés de troisième crochet
supérieur), homologués pour l’emploi dans le groupe de poids.

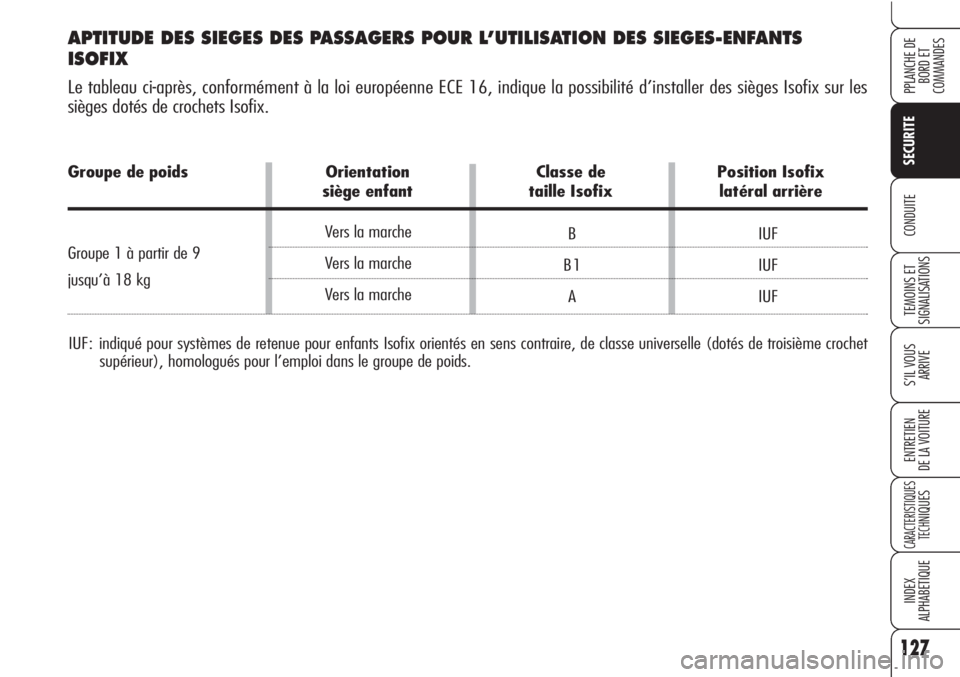

APTITUDE DES SIEGES DES PASSAGERS POUR L’UTILISATION DES SIEGES-ENFANTS
ISOFIX
Le tableau ci-après, conformément à la loi européenne ECE 16, indique la possibilité d’installer des sièges Isofix sur les
sièges dotés de crochets Isofix.
B
B1
AIUF
IUF
IUF Vers la marche
Vers la marche
Vers la marche

128
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

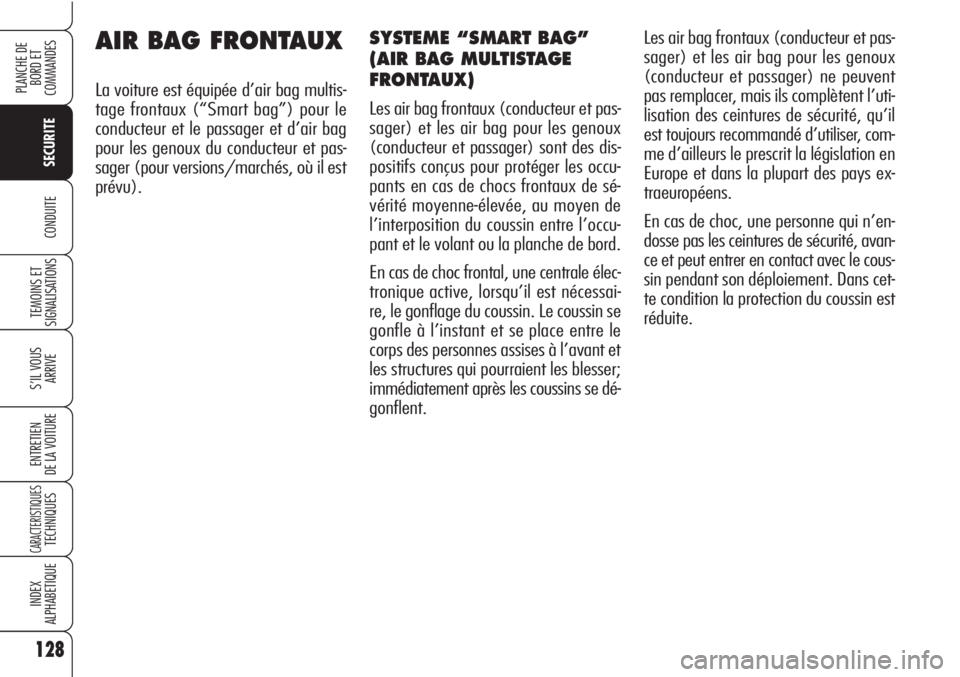

AIR BAG FRONTAUX
La voiture est équipée d’air bag multis-
tage frontaux (“Smart bag”) pour le
conducteur et le passager et d’air bag
pour les genoux du conducteur et pas-
sager (pour versions/marchés, où il est
prévu).Les air bag frontaux (conducteur et pas-
sager) et les air bag pour les genoux
(conducteur et passager) ne peuvent
pas remplacer, mais ils complètent l’uti-
lisation des ceintures de sécurité, qu’il
est toujours recommandé d’utiliser, com-
me d’ailleurs le prescrit la législation en
Europe et dans la plupart des pays ex-
traeuropéens.
En cas de choc, une personne qui n’en-
dosse pas les ceintures de sécurité, avan-
ce et peut entrer en contact avec le cous-
sin pendant son déploiement. Dans cet-
te condition la protection du coussin est
réduite.
SYSTEME “SMART BAG”
(AIR BAG MULTISTAGE
FRONTAUX)
Les air bag frontaux (conducteur et pas-
sager) et les air bag pour les genoux
(conducteur et passager) sont des dis-
positifs conçus pour protéger les occu-
pants en cas de chocs frontaux de sé-
vérité moyenne-élevée, au moyen de
l’interposition du coussin entre l’occu-
pant et le volant ou la planche de bord.
En cas de choc frontal, une centrale élec-
tronique active, lorsqu’il est nécessai-
re, le gonflage du coussin. Le coussin se
gonfle à l’instant et se place entre le
corps des personnes assises à l’avant et
les structures qui pourraient les blesser;
immédiatement après les coussins se dé-
gonflent.

129
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES

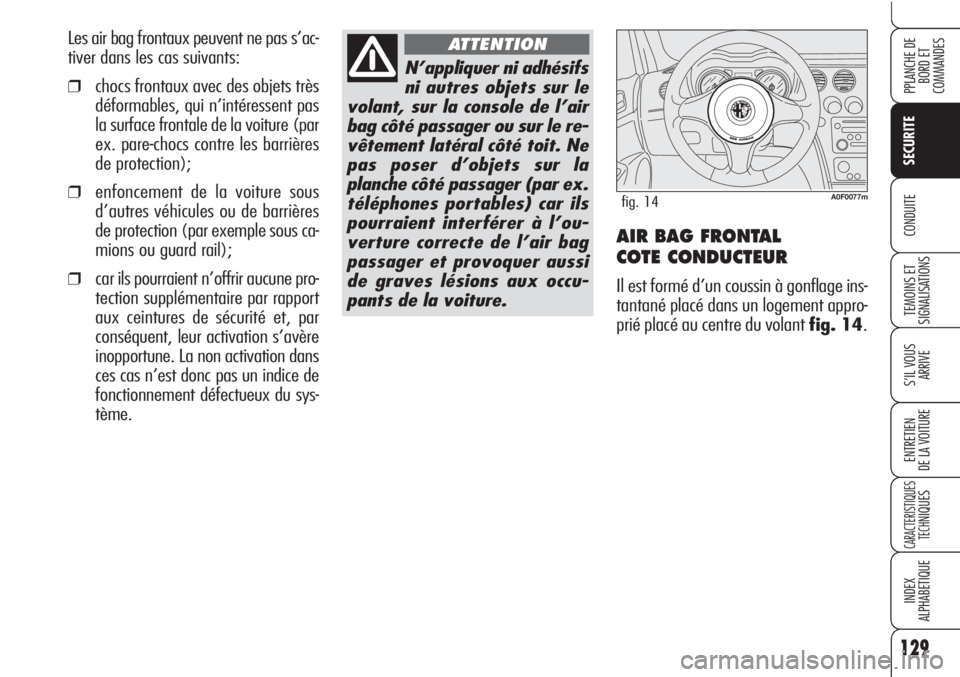

CONDUITEAIR BAG FRONTAL
COTE CONDUCTEUR
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement appro-
prié placé au centre du volantfig. 14. Les air bag frontaux peuvent ne pas s’ac-
tiver dans les cas suivants:
❒chocs frontaux avec des objets très
déformables, qui n’intéressent pas
la surface frontale de la voiture (par
ex. pare-chocs contre les barrières
de protection);
❒enfoncement de la voiture sous
d’autres véhicules ou de barrières
de protection (par exemple sous ca-
mions ou guard rail);
❒car ils pourraient n’offrir aucune pro-
tection supplémentaire par rapport
aux ceintures de sécurité et, par
conséquent, leur activation s’avère
inopportune. La non activation dans
ces cas n’est donc pas un indice de
fonctionnement défectueux du sys-
tème.
N’appliquer ni adhésifs
ni autres objets sur le
volant, sur la console de l’air
bag côté passager ou sur le re-
vêtement latéral côté toit. Ne
pas poser d’objets sur la
planche côté passager (par ex.
téléphones portables) car ils
pourraient interférer à l’ou-
verture correcte de l’air bag
passager et provoquer aussi
de graves lésions aux occu-
pants de la voiture.
ATTENTION
A0F0077mfig. 14

130
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
En cas de voitures dotées de désactivation des air bag cô-
té passager (frontal, genoux (pour versions/marchés, où
il est prévu) et latéral sur le siège), ils doivent être désac-
tivés quand le siège enfant est placé sur le siège avant.
De plus, le siège passager devra être réglé sur la position
la plus arriérée, pour éviter des contacts éventuels du siège en-
fant avec la planche. Même en l’absence d’une obligation de loi,
il est recommandé, pour une meilleure protection des adultes,
de réactiver immédiatement l’air bag, dès que le transport des
enfants n’est plus nécessaire.
A0F0078mfig. 15
En présence d’air bag frontal côté passager actif, ne ja-
mais installer des sièges enfants tournés vers l’arrière
sur le siège avant. L’activation de l’air bag, en cas de choc, pour-
rait produire des lésions mortelles à l’enfant transporté.
ATTENTION

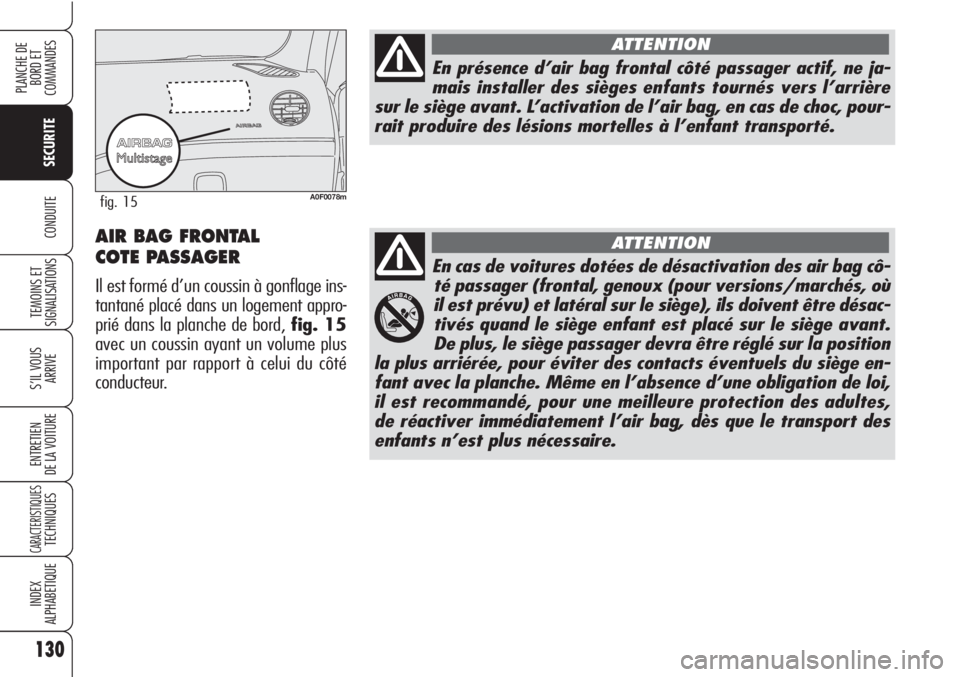

ATTENTIONAIR BAG FRONTAL
COTE PASSAGER
Il est formé d’un coussin à gonflage ins-
tantané placé dans un logement appro-
prié dans la planche de bord, fig. 15
avec un coussin ayant un volume plus
important par rapport à celui du côté
conducteur.

131
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITEDESACTIVATION MANUELLE (pour versions/marchés, où il est prévu)
DE L’AIR BAG FRONTAL COTE PASSAGER, GENOUX COTE
PASSAGER
(pour versions/marchés, où il est prévu)
ET AIR BAG LATÉRAL AVANT CÔTÉ PASSAGER AIR BAG GENOUX COTE
CONDUCTEUR ET PASSAGER
(pour versions/marchés,
où il est prévu)

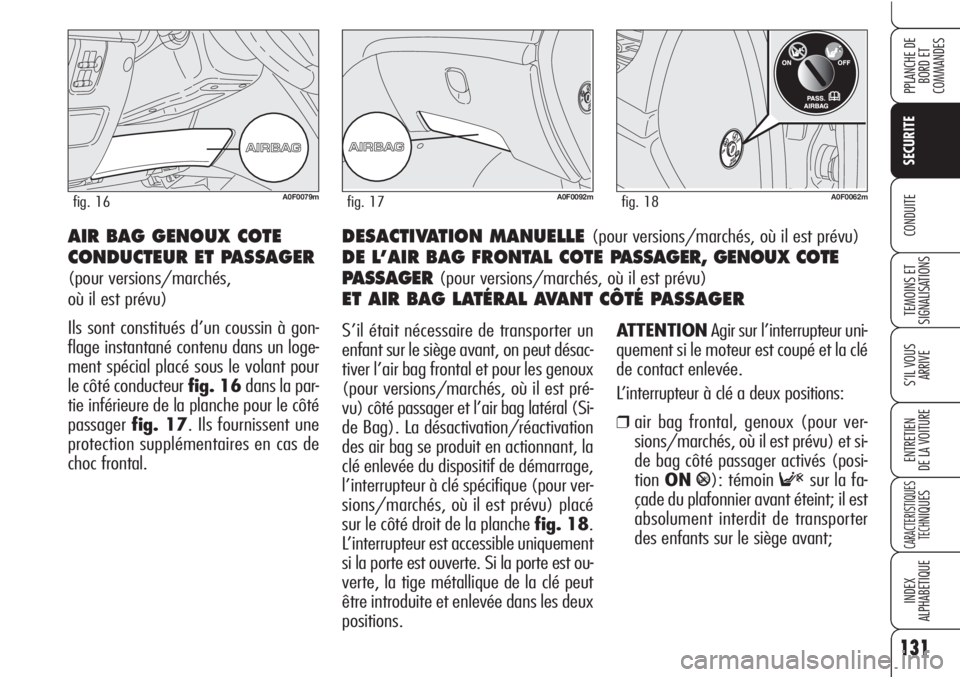

Ils sont constitués d’un coussin à gon-
flage instantané contenu dans un loge-
ment spécial placé sous le volant pour
le côté conducteur fig. 16dans la par-
tie inférieure de la planche pour le côté
passagerfig. 17. Ils fournissent une
protection supplémentaires en cas de
choc frontal.
A0F0092mfig. 17A0F0079mfig. 16
S’il était nécessaire de transporter un
enfant sur le siège avant, on peut désac-
tiver l’air bag frontal et pour les genoux
(pour versions/marchés, où il est pré-
vu) côté passager et l’air bag latéral (Si-
de Bag). La désactivation/réactivation
des air bag se produit en actionnant, la
clé enlevée du dispositif de démarrage,
l’interrupteur à clé spécifique (pour ver-
sions/marchés, où il est prévu) placé
sur le côté droit de la planche fig. 18.
L’interrupteur est accessible uniquement
si la porte est ouverte. Si la porte est ou-
verte, la tige métallique de la clé peut
être introduite et enlevée dans les deux
positions.ATTENTIONAgir sur l’interrupteur uni-
quement si le moteur est coupé et la clé
de contact enlevée.
L’interrupteur à clé a deux positions:
❒ air bag frontal, genoux (pour ver-
sions/marchés, où il est prévu) et si-
de bag côté passager activés (posi-
tionON
P): témoin Fsur la fa-
çade du plafonnier avant éteint; il est
absolument interdit de transporter
des enfants sur le siège avant;
A0F0062mfig. 18

132
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
❒air bag frontal, genoux (pour ver-
sions/marchés, où il est prévu) et
side bag côté passager désactivés
(positionOFF
F): témoin F
la façade du plafonnier avant allu-
mé; on peut transporter des enfants
protégés par des systèmes de rete-
nue prévus sur le siège avant.
Le témoin
Fsur la façade du plafon-
nier avant reste allumé à lumière fixe
jusqu’à la réactivation des air bag côté
passager.
La désactivation des air bag côté pas-
sager n’interdit pas le fonctionnement
de l’air bag latéral protection tête (Win-
dow Bag).
AIR BAG LATERAUX
(Side bag -
Window bag)
La voiture est dotée d’air bag latéraux
avant protection thoracique-pelvienne (Si-
de Bag avant) conducteur et passager, air
bag protection tête occupants avant et ar-
rière (Window Bag).
Les air bag latéraux protègent les occu-
pants dans les chocs latéraux de sévé-
rité moyenne-élevée, par l’interposition
du coussin entre l’occupant et les par-
ties intérieures de la structure latérale
de la voiture.
La non activation des air bag latéraux
dans les autres types de choc (frontal,
arrière, renversement, etc...) n’est pas,
par conséquent, un indice de mauvais
fonctionnement du système.En cas de choc latéral, une centrale élec-
tronique active, si nécessaire, le gon-
flage des coussins. Les coussins se gon-
flent à l’instant, en protégeant le corps
des occupants et les structures qui pour-
raient provoquer des lésions; immédia-
tement après les coussins se dégonflent.
Les air bag latéraux ne peuvent pas rem-
placer, mais ils complètent l’utilisation
des ceintures de sécurité, qu’il est tou-
jours recommandé d’utiliser, comme
d’ailleurs le prescrit la législation en Eu-
rope et dans la plupart des pays extra-
européens.

133
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUES
TECH
NIQUES
INDEX
ALPHABETIQUE
PPLANCHE DE
BORD ET
COMMANDES
CONDUITEAIR BAG LATERAUX
PROTECTION TETE
(WINDOW BAG)
fig. 20
Il se compose de deux coussins en « ri-
deau », logés à l'arrière des revêtements
latéraux du toit et cachés par des fini-
tions, conçus pour protéger la tête des
occupants avant et arrière en cas de
choc latéral, grâce au large déploiement
des coussins.
En cas de chocs latéraux de faible sé-
vérité (qui n’exigent que l’action de re-
tenue exercée sur les ceintures de sé-
curité), les air bag ne s’activent pas.Il est cependant toujours nécessaire
d’utiliser les ceintures de sécurité, qui,
en cas de choc latéral, assurent de tou-
te façon une position correcte de l’oc-
cupant en évitant l’expulsion dans les
cas de chocs très violents.
ATTENTIONLa meilleure protection
de la part du système en cas de choc la-
téral s’obtient en tenant une position
correcte sur le siège, en permettant ain-
si un déploiement correct du window
bag.
ATTENTIONL’activation des air bag
frontaux et/ou latéraux avant est pos-
sible, si la voiture est soumise à des
chocs violents qui intéressent la zone
sous la coque, comme par exemple, des
chocs violents contre des marches, des
trottoirs ou des reliefs fixes du sol, des
chutes de la voiture dans de grands trous
ou creux de la route.

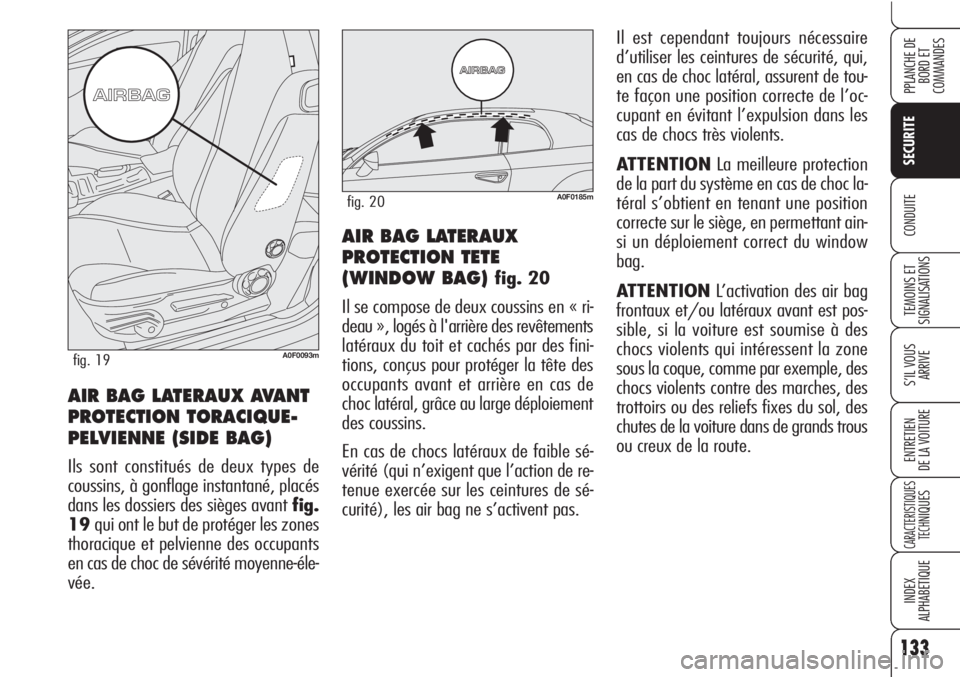

AIR BAG LATERAUX AVANT
PROTECTION TORACIQUE-
PELVIENNE (SIDE BAG)
Ils sont constitués de deux types de
coussins, à gonflage instantané, placés
dans les dossiers des sièges avant fig.
19qui ont le but de protéger les zones
thoracique et pelvienne des occupants
en cas de choc de sévérité moyenne-éle-
vée.
A0F0093mfig. 19
A0F0185mfig. 20

134
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

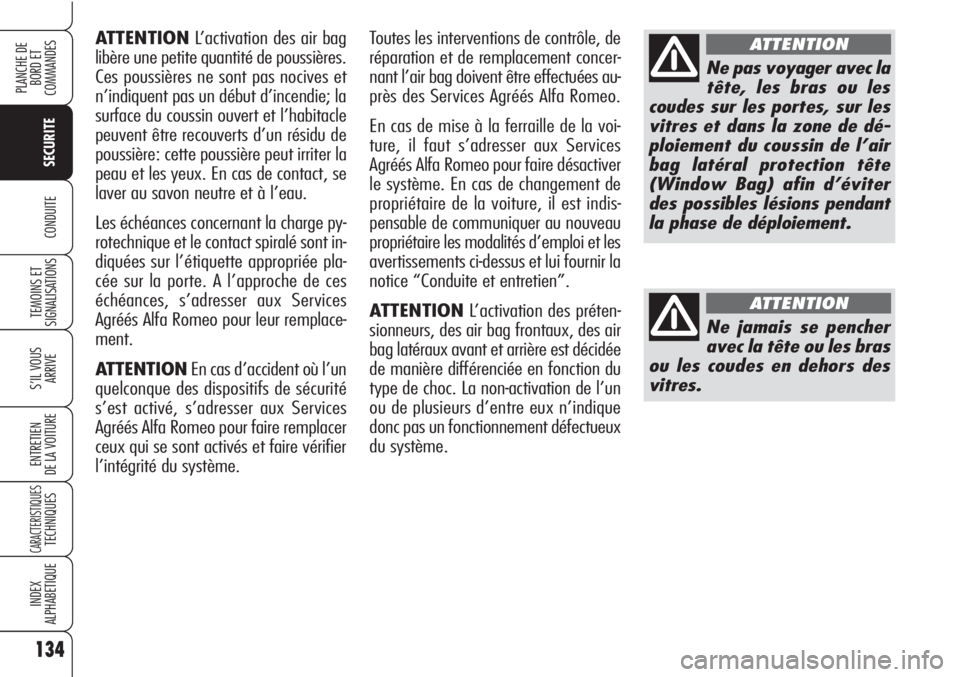

ATTENTIONL’activation des air bag
libère une petite quantité de poussières.
Ces poussières ne sont pas nocives et
n’indiquent pas un début d’incendie; la
surface du coussin ouvert et l’habitacle
peuvent être recouverts d’un résidu de
poussière: cette poussière peut irriter la
peau et les yeux. En cas de contact, se
laver au savon neutre et à l’eau.
Les échéances concernant la charge py-
rotechnique et le contact spiralé sont in-
diquées sur l’étiquette appropriée pla-
cée sur la porte. A l’approche de ces
échéances, s’adresser aux Services
Agréés Alfa Romeo pour leur remplace-
ment.
ATTENTIONEn cas d’accident où l’un
quelconque des dispositifs de sécurité
s’est activé, s’adresser aux Services
Agréés Alfa Romeo pour faire remplacer
ceux qui se sont activés et faire vérifier
l’intégrité du système.Toutes les interventions de contrôle, de
réparation et de remplacement concer-
nant l’air bag doivent être effectuées au-
près des Services Agréés Alfa Romeo.
En cas de mise à la ferraille de la voi-
ture, il faut s’adresser aux Services
Agréés Alfa Romeo pour faire désactiver
le système. En cas de changement de
propriétaire de la voiture, il est indis-
pensable de communiquer au nouveau
propriétaire les modalités d’emploi et les
avertissements ci-dessus et lui fournir la
notice “Conduite et entretien”.
ATTENTIONL’activation des préten-
sionneurs, des air bag frontaux, des air
bag latéraux avant et arrière est décidée
de manière différenciée en fonction du
type de choc. La non-activation de l’un
ou de plusieurs d’entre eux n’indique
donc pas un fonctionnement défectueux
du système.
Ne pas voyager avec la
tête, les bras ou les
coudes sur les portes, sur les
vitres et dans la zone de dé-
ploiement du coussin de l’air
bag latéral protection tête
(Window Bag) afin d’éviter
des possibles lésions pendant
la phase de déploiement.
ATTENTION
Ne jamais se pencher
avec la tête ou les bras
ou les coudes en dehors des
vitres.
ATTENTION
