REGLAGE AUTOMATIQUE
ECLAIRAGE COMMANDES
RHEOSTAT
Pour permettre la visibilité et le confort
maximum pendant toutes les conditions
de conduite (ex. conduite diurne les feux
allumés, en tunnel, etc…), dans le ta-
chymètre se trouve un capteur en mesu-
re de régler automatiquement, après
avoir inséré la clé électronique dans le dis-
positif de démarrage et appuyé sur le bou-
tonSTART/STOP, l’intensité lumi-
neuse de la graphique/affichage du ta-
bleau de bord, de l’autoradio, du clima-
tiseur, du système de radionavigation
(pour versions/marchés, où il est pré-
vu) et de la graphique des instruments
de bord (jauge carburant, indicateur tem-
pérature huile moteur (versions essence)
ou indicateur pression turbocompresseur
(versions diesel) et indicateur tempéra-
ture liquide refroidissement moteur).
APPAREIL POUR METTRE A
ZERO LES KILOMETRES
PARTIELS fig. 19
Pour mettre à zéro les km partiels, gar-
der la pression pendant quelques se-
condes sur le bouton A.
REGLAGE MANUEL
ECLAIRAGE COMMANDES
RHEOSTAT
Cette fonction permet de régler (sur 8 ni-
veaux) l’intensité lumineuse de la gra-
phique/affichage du tableau de bord, de
l’autoradio, du climatiseur, du système de
radionavigation (pour versions/marchés,
où il est prévu) et de la graphique des
instruments de bord (jauge carburant, in-
dicateur température huile moteur (ver-
sions essence) ou indicateur pression tur-
bocompresseur (versions diesel) et indi-
cateur température liquide refroidissement
moteur).
Pour effectuer le réglage, appuyer briè-
vement sur le bouton +sur le levier
gauche pour augmenter la luminosité,
ou bien appuyer sur le bouton –pour la
diminuer: sur l’affichage apparaissent
une inscription et un numéro indiquant
le niveau d’intensité lumineuse actuel-
lement sélectionnée. La page-écran res-
te active pendant quelques secondes,
après quoi elle disparaît.
A0F0072mfig. 19

29
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

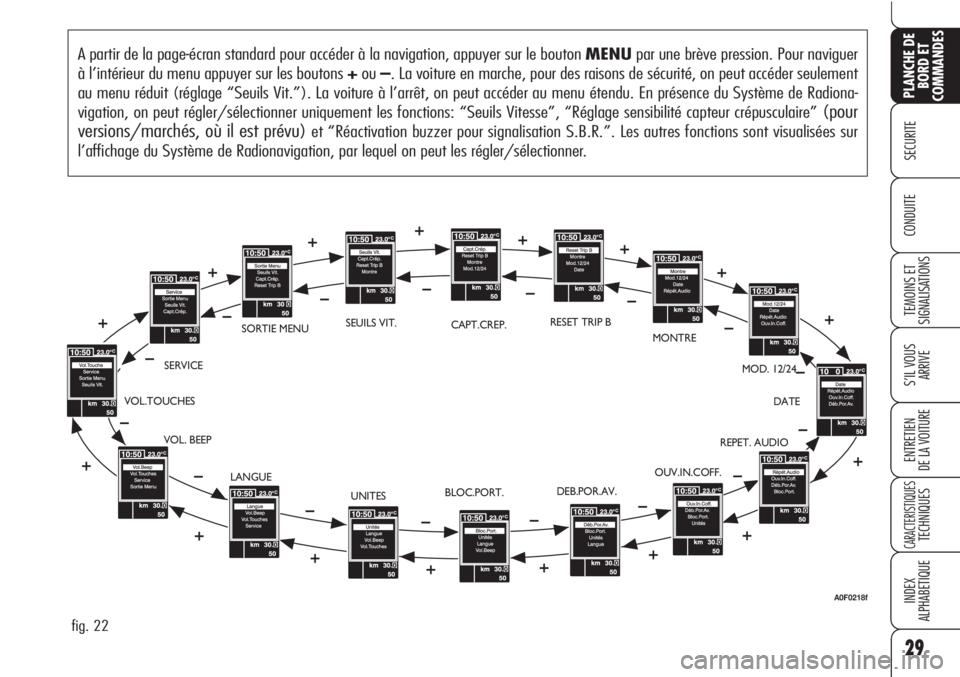

A partir de la page-écran standard pour accéder à la navigation, appuyer sur le bouton MENUpar une brève pression. Pour naviguer
à l’intérieur du menu appuyer sur les boutons +ou–. La voiture en marche, pour des raisons de sécurité, on peut accéder seulement
au menu réduit (réglage “Seuils Vit.”). La voiture à l’arrêt, on peut accéder au menu étendu. En présence du Système de Radiona-
vigation, on peut régler/sélectionner uniquement les fonctions: “Seuils Vitesse”, “Réglage sensibilité capteur crépusculaire”
(pour
versions/marchés, où il est prévu)
et “Réactivation buzzer pour signalisation S.B.R.”. Les autres fonctions sont visualisées sur
l’affichage du Système de Radionavigation, par lequel on peut les régler/sélectionner.
fig. 22
VOL. BEEPSERVICESORTIE MENUCAPT.CREP.RESET TRIP B
MONTRE
MOD. 12/24
DATE
REPET. AUDIO
OUV.IN.COFF.
DEB.POR.AV.
BLOC.PORT.
UNITES VOL.TOUCHES
LANGUESEUILS VIT.
A0F0218f

86
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELa fonction active (ON) il est quand mê-
me possible de déverrouiller la serrure
de la porte, en appuyant sur le bouton
q(fig. 69) placé sur le meuble cen-
tral.
Déverrouillage des portes
de l’extérieur
Appuyer sur le bouton
Ësur la clé élec-
tronique ou bien, insérer et tourner la ti-
ge métallique (présente à l’intérieur de
la clé) dans la serrure de la porte côté
conducteur.
PORTES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES PORTES
Verrouillage des portes
de l’extérieur
Les portes fermées, appuyer sur le bou-
ton
Ásur la clé électronique ou bien in-
sérer et tourner la tige métallique (pré-
sente à l’intérieur de la clé) dans la ser-
rure de la porte côté conducteur. Le ver-
rouillage des portes est activé seulement
si toutes les portes sont fermées. Si une
ou plusieurs portes sont ouvertes à cau-
se de la pression sur le bouton
Ásur la
clé électronique, les indicateurs de di-
rection et le voyant situé sur la porte cô-
té conducteur clignotent rapidement pen-
dant environ 3 secondes.
A0F0025mfig. 69
Si, par contre, une ou plusieurs portes sont
ouvertes à cause de la rotation de la tige
métallique de la clé électronique, seule-
ment le voyant sur la porte côté conduc-
teur clignote rapidement pendant environ
3 secondes.
Si les portes sont fermées mais le coffre
à bagages est ouvert, le verrouillage des
portes est effectué: les indicateurs de di-
rection (seulement pour le verrouillage
effectué en appuyant sur le bouton
Á)
et le voyant sur la porte côté conducteur
clignotent rapidement pendant environ
3 secondes.
En agissant sur le “Menu de Setup” (ou
pour certaines versions sur le Système
de Radionavigation) de la voiture, on
peut activer la fonction qui permet, en
appuyant sur le bouton
Ësur la clé élec-
tronique, de déverrouiller seulement la
serrure de la porte du conducteur (voir
paragraphe “Affichage multifonction re-
configurable” dans ce chapitre).

87
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Le bouton qest désactivé après un ver-
rouillage des portes depuis télécom-
mande, loqueteau de la porte côté
conducteur ou verrouillage automatique
après environ 2,5 minutes et il sera ac-
tivé après le déverrouillage des portes
efefctué par la pression sur le bouton
Ësur la clé, la rotation de la tige mé-
tallique de la clé dans la serrure de la
porte côté conducteur ou l’introduction
de la clé dans le dispositif de démarra-
ge.
ATTENTIONLorsque le verrouillage
centralisé est enclenché, toute ma-
nœuvre de l’un des leviers intérieurs de
déverrouillage provoque le désenclen-
chement du verrouillage des portes. En
cas de défaillance de l’alimentation élec-
trique (fusible grillé, batterie débran-
chée, etc.) il est toujours possible de ver-
rouiller les portes manuellement. La fer-
meture automatique des fenêtres
n’étant pas disponible dans ce cas, il
faut, pour ouvrir ou fermer une porte
dont la fenêtre est fermée, exercer une
pression sur la fenêtre vers l’intérieur de
la voiture (voir fig. 69a), pour facili-
ter le passage de la vitre dans le joint.ATTENTION Après un débranche-
ment éventuel de la batterie ou après
l’interruption du fusible de protection,
il faut "initialiser" le mécanisme d’ou-
verture/fermeture des portes en agis-
sant comme suit:
❒fermer toutes les portes;
❒appuyer sur le bouton Ásur la télé-
commande ou sur le bouton
qsur
le meuble central;
❒appuyer sur le bouton Ësur la télé-
commande ou sur le bouton
qsur
le meuble central. Verrouillage/déverrouillage
portes de l’intérieur
Appuyer sur le bouton
q(fig. 69)
pour verrouiller/ déverrouiller toutes les
portes.
Le bouton est doté d’un témoin circu-
laire qui indique l’état (portes bloquées
ou débloquées) de la voiture. Quand les
portes sont bloquées, le témoin est al-
lumé: dans ce cas, une pression sur le
bouton provoque le déverrouillage cen-
tralisé de toutes les portes et l’extinction
du témoin. La clé enlevée, le voyant
s’éteint après environ 2 minutes.
Quand les portes sont déverrouillées,
le témoin est éteint et une pression sur
le bouton provoque le verrouillage cen-
tralisé de toutes les portes. Le ver-
rouillage des portes est activé seulement
si toutes les portes sont fermées cor-
rectement.
En agissant sur le “Menu de Setup” (ou
pour certaines versions sur le Système
de Radionavigation) de la voiture, il est
possible d’activer le verrouillage auto-
matique des portes quand on dépasse
la vitesse de 20 km/h (voir paragraphe
“Affichage multifonction reconfigurable”
dans ce chapitre).
A0F0110mfig. 69a

90
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

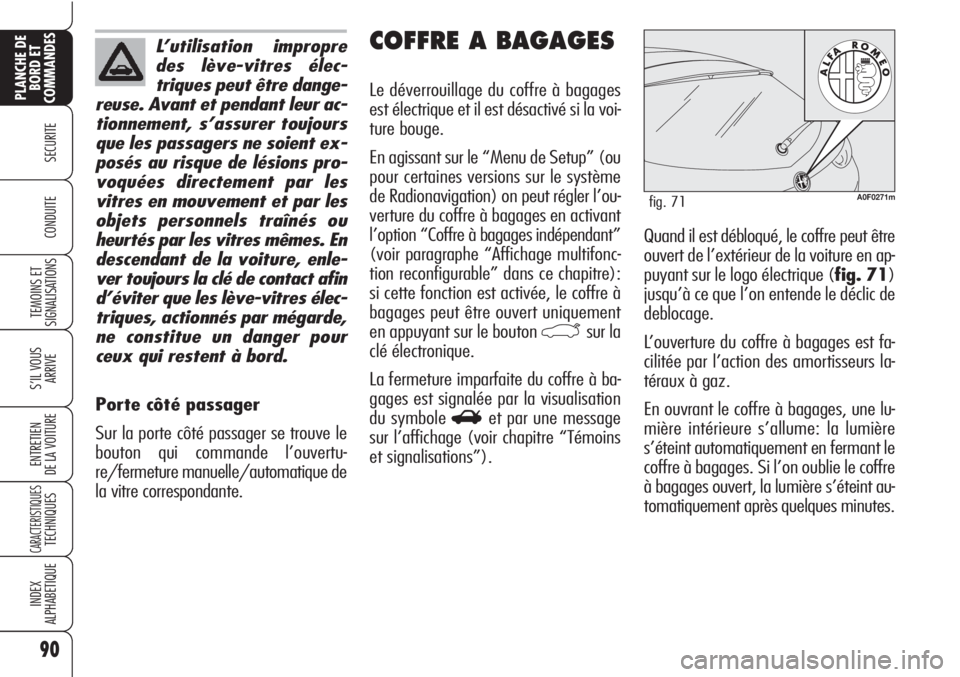

CONDUITEQuand il est débloqué, le coffre peut être
ouvert de l’extérieur de la voiture en ap-
puyant sur le logo électrique (fig. 71)
jusqu’à ce que l’on entende le déclic de
deblocage.
L’ouverture du coffre à bagages est fa-
cilitée par l’action des amortisseurs la-
téraux à gaz.
En ouvrant le coffre à bagages, une lu-
mière intérieure s’allume: la lumière
s’éteint automatiquement en fermant le
coffre à bagages. Si l’on oublie le coffre
à bagages ouvert, la lumière s’éteint au-
tomatiquement après quelques minutes.
COFFRE A BAGAGES
Le déverrouillage du coffre à bagages
est électrique et il est désactivé si la voi-
ture bouge.
En agissant sur le “Menu de Setup” (ou
pour certaines versions sur le système
de Radionavigation) on peut régler l’ou-
verture du coffre à bagages en activant
l’option “Coffre à bagages indépendant”
(voir paragraphe “Affichage multifonc-
tion reconfigurable” dans ce chapitre):
si cette fonction est activée, le coffre à
bagages peut être ouvert uniquement
en appuyant sur le bouton
`sur la
clé électronique.
La fermeture imparfaite du coffre à ba-
gages est signalée par la visualisation
du symbole
Ret par une message
sur l’affichage (voir chapitre “Témoins
et signalisations”).
A0F0271mfig. 71
Porte côté passager
Sur la porte côté passager se trouve le
bouton qui commande l’ouvertu-
re/fermeture manuelle/automatique de
la vitre correspondante.
L’utilisation impropre
des lève-vitres élec-
triques peut être dange-
reuse. Avant et pendant leur ac-
tionnement, s’assurer toujours
que les passagers ne soient ex-
posés au risque de lésions pro-
voquées directement par les
vitres en mouvement et par les
objets personnels traînés ou
heurtés par les vitres mêmes. En
descendant de la voiture, enle-
ver toujours la clé de contact afin
d’éviter que les lève-vitres élec-
triques, actionnés par mégarde,
ne constitue un danger pour
ceux qui restent à bord.

200
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

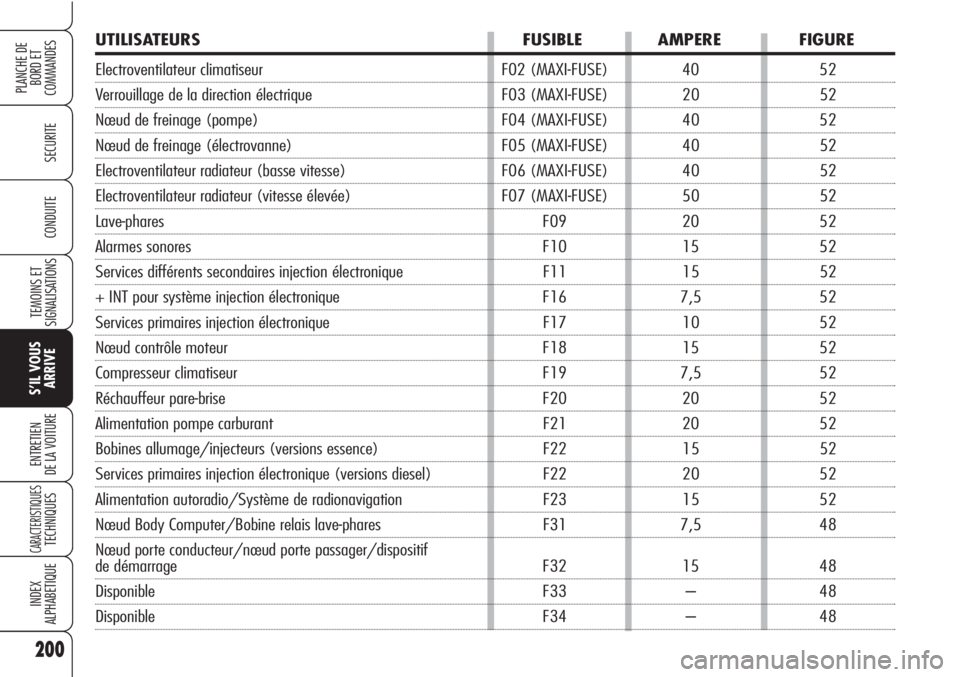

UTILISATEURS FUSIBLE AMPERE FIGURE
Electroventilateur climatiseur F02 (MAXI-FUSE) 40 52
Verrouillage de la direction électrique F03 (MAXI-FUSE) 20 52
Nœud de freinage (pompe) F04 (MAXI-FUSE) 40 52
Nœud de freinage (électrovanne) F05 (MAXI-FUSE) 40 52
Electroventilateur radiateur (basse vitesse) F06 (MAXI-FUSE) 40 52
Electroventilateur radiateur (vitesse élevée) F07 (MAXI-FUSE) 50 52
Lave-phares F09 20 52
Alarmes sonores F10 15 52
Services différents secondaires injection électronique F11 15 52
+ INT pour système injection électronique F16 7,5 52
Services primaires injection électronique F17 10 52
Nœud contrôle moteur F18 15 52
Compresseur climatiseur F19 7,5 52
Réchauffeur pare-brise F20 20 52
Alimentation pompe carburant F21 20 52
Bobines allumage/injecteurs (versions essence) F22 15 52
Services primaires injection électronique (versions diesel) F22 20 52
Alimentation autoradio/Système de radionavigation F23 15 52
Nœud Body Computer/Bobine relais lave-phares F31 7,5 48
Nœud porte conducteur/nœud porte passager/dispositif
de démarrage F32 15 48
Disponible F33 – 48
Disponible F34 – 48

202
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
UTILISATEURS FUSIBLE AMPERE FIGURE
Allume-cigares avant sur meuble central F44 10 48
Centrale rideau pare-soleil électrique F46 20 48
Système de radionavigation F49 7,5 48
Centrale capteur de pluie F49 7,5 48
Nœud volant F49 7,5 48
Planche boutons de commande F49 7,5 48
Nœud capteurs de stationnement F49 7,5 48
Eclairage commandes tunnel central F49 7,5 48
Eclairage commandes sièges avant F49 7,5 48
Services sur le pare-brise F49 7,5 48
Prédisposition téléphone portable F49 7,5 48
Bouton START/STOP F49 7,5 48
Système Air Bag F50 7,5 48
Centrale système contrôle pression pneus F51 7,5 48
Système prédisposition autoradio F51 7,5 48
Essuie-lave-lunette F52 15 48
Nœud tableau de bord F53 10 48
Amplificateur autoradio avec DSP F54 30 54
Amplificateur audio HI-FI F54 30 54
