2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

208
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Hidraulikus működtetésű
Első
Az üzemanyag-ellátó és gyújtási rendszer szakszerűtlen javítása, módosítása, a gyári
előírástól eltérő módon, a berendezés jellemzőinek figyelmen kívül hagyásával végzett
beavatkozások üzemzavarokat és tűzveszélyt idézhetnek elő.
FIGYELEM

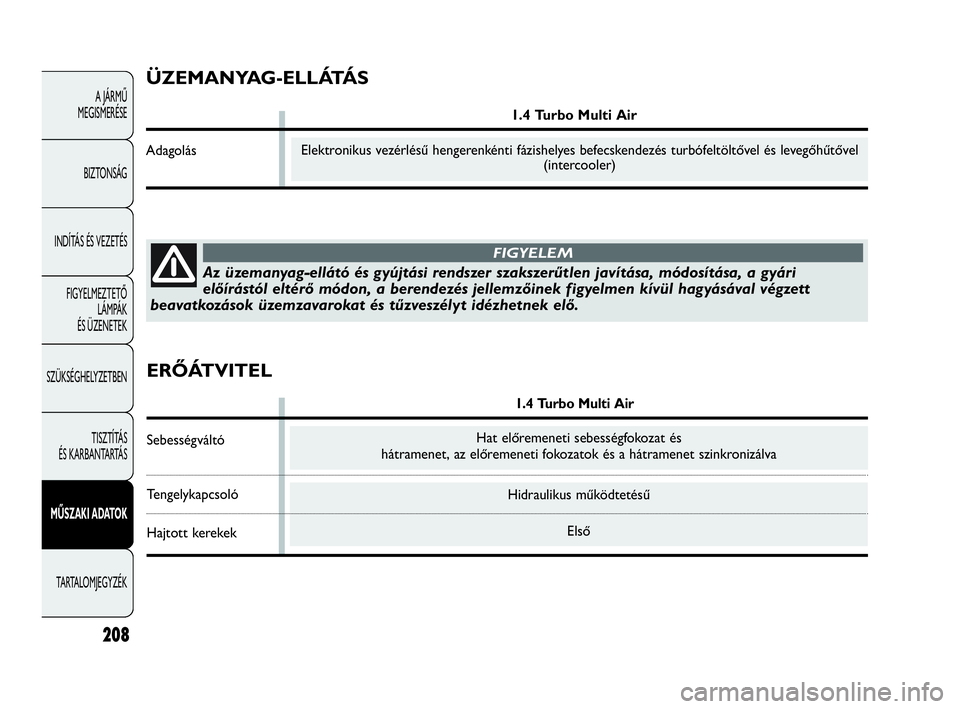

ÜZEMANYAG-ELLÁTÁS
1.4 Turbo Multi Air
Adagolás
Hat előremeneti sebességfokozat és
hátramenet, az előremeneti fokozatok és a hátramenet szinkronizálva
ERŐÁTVITEL
1.4 Turbo Multi Air
Sebességváltó
Tengelykapcsoló
Hajtott kerekek
Elektronikus vezérlésű hengerenkénti fázishelyes befecskendezés turbófeltöltővel és levegőhűtővel
(intercooler)
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 208

209
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Fogasléces kormánymű elektromos rásegítéssel
11
Hűtött tárcsával
Tárcsafék
Mechanikus működtetésű fékkarral, a hátsó kerékfékekre hat
Torziós tengely csatolt kerekekkel
FÉKEK
Üzemi fékek: első
hátsó
Rögzítőfék
FIGYELMEZTETÉS A víz, a jég és az úttestre szórt só rárakódhat a féktárcsákra, ami csökkenti
a fék hatásosságát az elindulás utáni első fékezés során.
KERÉKFELFÜGGESZTÉS
Első
Hátsó
KORMÁNYMŰ
Típus
Fordulási kör átmérő (járdák között) m
Mc Pherson típusú, független kerékfelfüggesztés stabilizátor rúddal
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 209

210
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U183Ab179. ábra

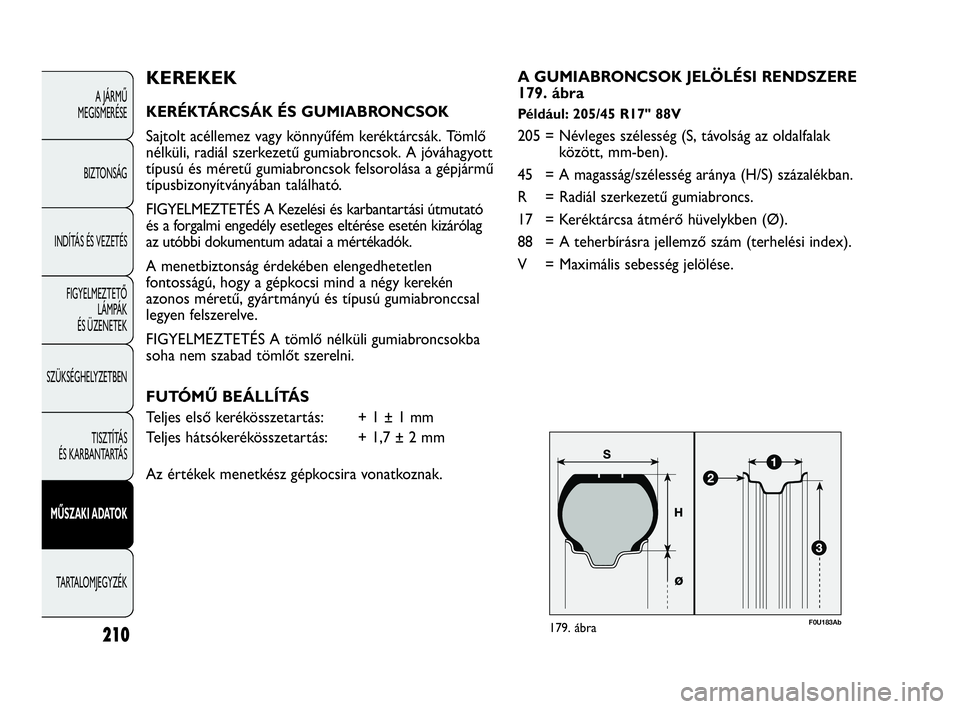

KEREKEK
KERÉKTÁRCSÁK ÉS GUMIABRONCSOK
Sajtolt acéllemez vagy könnyűfém keréktárcsák. Tömlő
nélküli, radiál szerkezetű gumiabroncsok. A jóváhagyott
típusú és méretű gumiabroncsok felsorolása a gépjármű
típusbizonyítványában található.
FIGYELMEZTETÉS A Kezelési és karbantartási útmutató
és a forgalmi engedély esetleges eltérése esetén kizárólag
az utóbbi dokumentum adatai a mértékadók.
A menetbiztonság érdekében elengedhetetlen
fontosságú, hogy a gépkocsi mind a négy kerekén
azonos méretű, gyártmányú és típusú gumiabronccsal
legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba
soha nem szabad tömlőt szerelni.
FUTÓMŰ BEÁLLÍTÁS
Teljes első kerékösszetartás: + 1 ± 1 mm
Teljes hátsókerékösszetartás: + 1,7 ± 2 mm
Az értékek menetkész gépkocsira vonatkoznak.A GUMIABRONCSOK JELÖLÉSI RENDSZERE
179. ábraPéldául: 205/45 R17" 88V
205 = Névleges szélesség (S, távolság az oldalfalak
között, mm-ben).
45 = A magasság/szélesség aránya (H/S) százalékban.
R = Radiál szerkezetű gumiabroncs.
17 = Keréktárcsa átmérő hüvelykben (Ø).
88 = A teherbírásra jellemző szám (terhelési index).
V = Maximális sebesség jelölése.
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 210

211
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Q= 160 km/h-ig.
R= 170 km/h-ig.
S= 180 km/h-ig.
T= 190 km/h-ig.
U= 200 km/h-ig.
H= 210 km/h-ig.
V= 240 km/h-ig.
W= 270 km/h-ig.
Y= 300 km/h-ig.
QM + S= 160 km/h-ig.
TM + S= 190 km/h-ig.
HM + S= 210 km/h-ig.

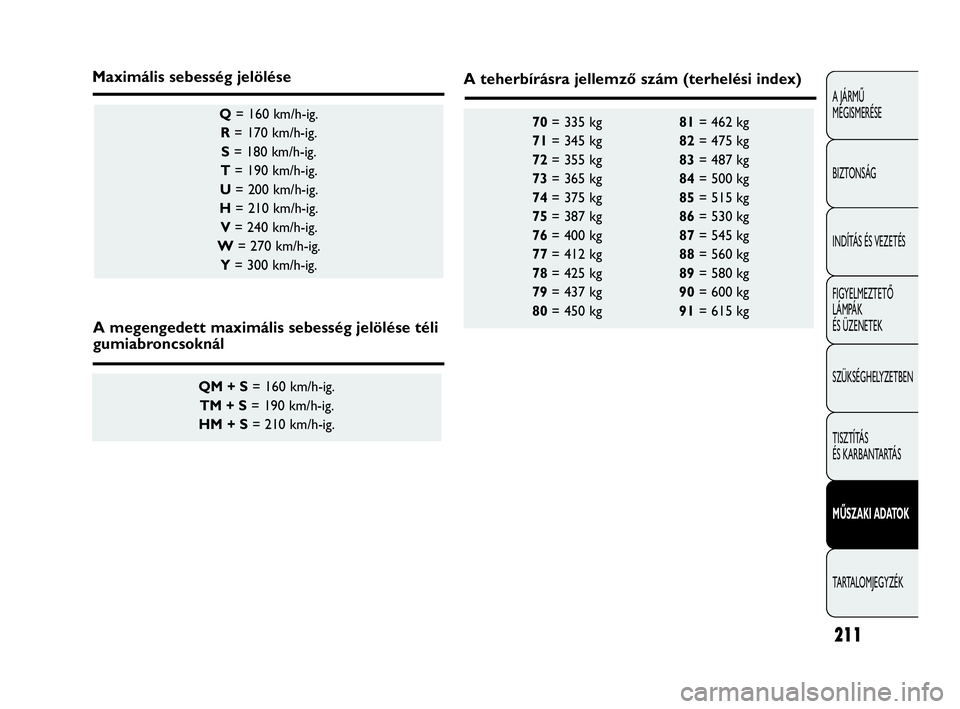

Maximális sebesség jelölése
A megengedett maximális sebesség jelölése téli
gumiabroncsoknál
A teherbírásra jellemző szám (terhelési index)
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 211

212
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
A KERÉKTÁRCSÁK JELÖLÉSI RENDSZERE
179. ábra
Például: 7J x 17 ET39
7 = a keréktárcsa szélessége hüvelykben
(
1-es méret ).
J = a keréktárcsa mélyedésének profilja
(a gumiabroncs peremének megtámasztására)
(
2-es méret).
17 = a keréktárcsa hengeres felületének névleges
átmérője hüvelykben (megegyezik a
gumiabroncs belső átmérőjével)
3= ø.
ET39 = a kerék „kiállása“ (a keréktárcsa
domborúságából adódó távolság a középvonal
és a kerékagyon felfekvő felület síkja között).GUMIABRONCSOK RIM PROTECTOR
180. ábra
Amennyiben az acéllemez kerekekhez és
az első felszereléstől eltérő
gumiabroncsokhoz (egyes veruiók/piacok
esetén, egyes változatoknál) after sale, (a felni
védelmét szolgáló) RIM PROTECTOR-RAL
szerelt (rugóval) rögzülő integrált dísztárcsákat
használunk, NE szereljük fel a dísztárcsákat .
Nem megfelelő gumiabroncsok és dísztárcsák
használata a gumiabroncs nyomásának hirtelen
csökkenéséhez vezethet .
FIGYELEM
F0U195Ab180. ábra
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 212

213
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

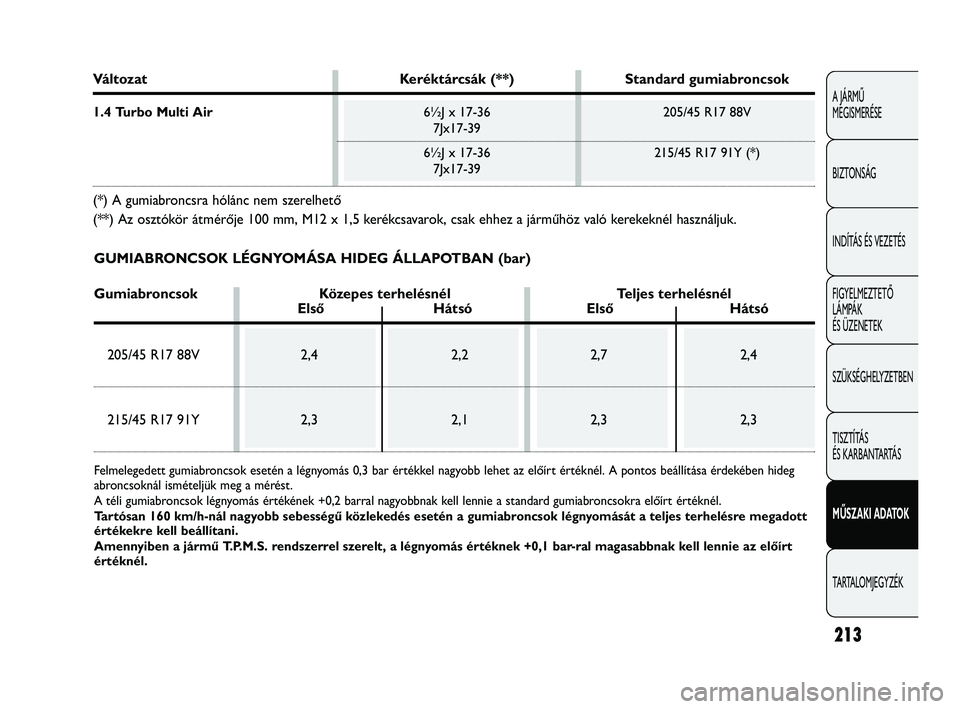

Változat Keréktárcsák (**) Standard gumiabroncsok
1.4 Turbo Multi Air6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) A gumiabroncsra hólánc nem szerelhető
(**) Az osztókör átmérője 100 mm, M12 x 1,5 kerékcsavarok, csak ehhez a járműhöz való kerekeknél használjuk.
GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Gumiabroncsok Közepes terhelésnél Teljes terhelésnél
Első Hátsó Első Hátsó
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Felmelegedett gumiabroncsok esetén a légnyomás 0,3 bar értékkel nagyobb lehet az előírt értéknél. A pontos beállítása érdekében hideg
abroncsoknál ismételjük meg a mérést.
A téli gumiabroncsok légnyomás értékének +0,2 barral nagyobbnak kell lennie a standard gumiabroncsokra előírt értéknél.
Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott
értékekre kell beállítani.
Amennyiben a jármű T.P.M.S. rendszerrel szerelt, a légnyomás értéknek +0,1 bar-ral magasabbnak kell lennie az előírt
értéknél.
205-220 GPUNTO EVO Abarth HU 1ed 25-05-2010 12:05 Pagina 213

214
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

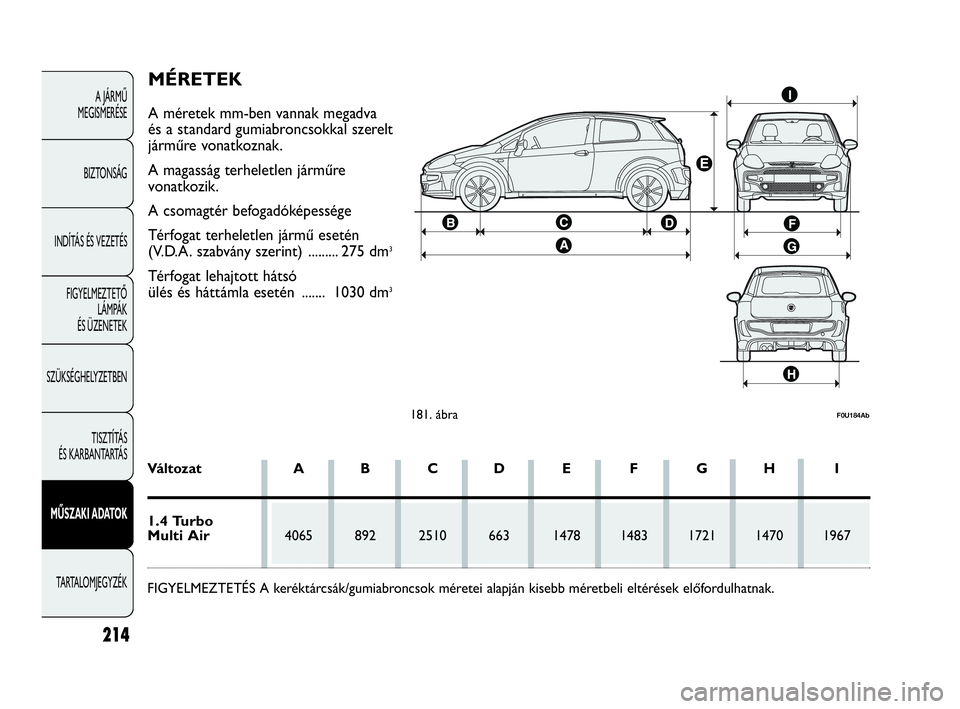

181. ábraF0U184Ab
Változat A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
FIGYELMEZTETÉS A keréktárcsák/gumiabroncsok méretei alapján kisebb méretbeli eltérések előfordulhatnak.
MÉRETEK
A méretek mm-ben vannak megadva
és a standard gumiabroncsokkal szerelt
járműre vonatkoznak.
A magasság terheletlen járműre
vonatkozik.
A csomagtér befogadóképessége
Térfogat terheletlen jármű esetén
(V.D.A. szabvány szerint) ......... 275 dm
3
Térfogat lehajtott hátsó
ülés és háttámla esetén ....... 1030 dm3
205-220 GPUNTO EVO Abarth HU 1ed 7-05-2010 11:29 Pagina 214

215
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
1185
480
950
850
1665
50

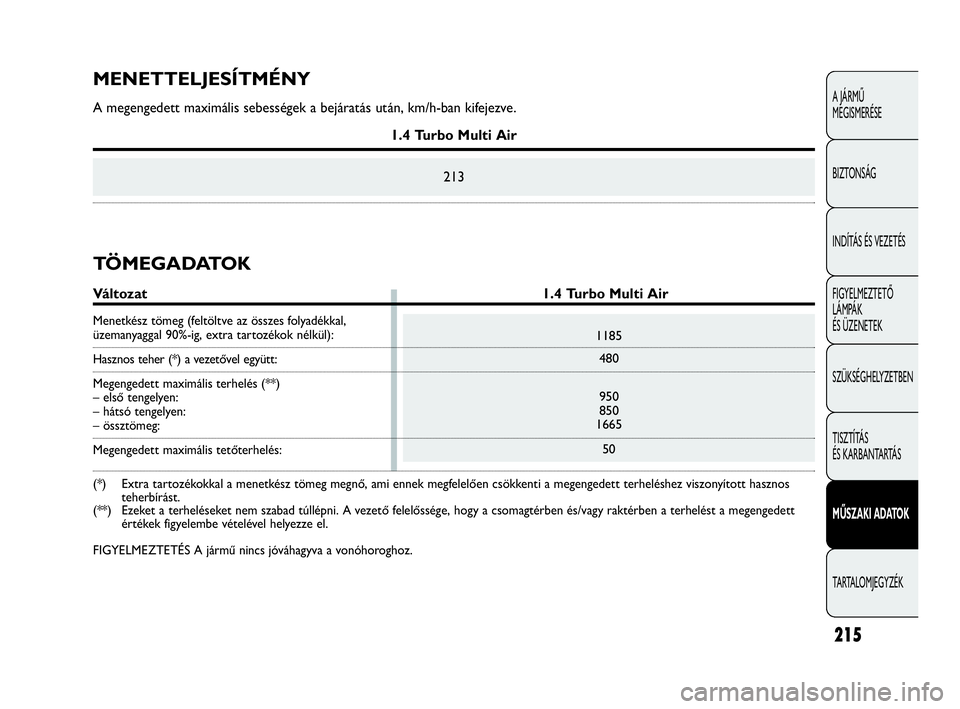

MENETTELJESÍTMÉNY
A megengedett maximális sebességek a bejáratás után, km/h-ban kifejezve.
1.4 Turbo Multi Air
213
TÖMEGADATOK
Változat 1.4 Turbo Multi Air
Menetkész tömeg (feltöltve az összes folyadékkal, üzemanyaggal 90%-ig, extra tartozékok nélkül):
Hasznos teher (*) a vezetővel együtt:
Megengedett maximális terhelés (**)
– első tengelyen:
– hátsó tengelyen:
– össztömeg:
Megengedett maximális tetőterhelés:
(*) Extra tartozékokkal a menetkész tömeg megnő, ami ennek megfelelően csökkenti a megengedett terheléshez viszonyított hasznos
teherbírást.
(**) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett
értékek figyelembe vételével helyezze el.
FIGYELMEZTETÉS A jármű nincs jóváhagyva a vonóhoroghoz.
