2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

A kimerült elemek eldobása veszélyes
a környezetre, ezért azokat a törvényben
előírt módon, speciális tárolóedényben
kell gyűjteni, vagy le kell adni egy Abarth
márkaszervizben, ahol gondoskodnak a megfelelő

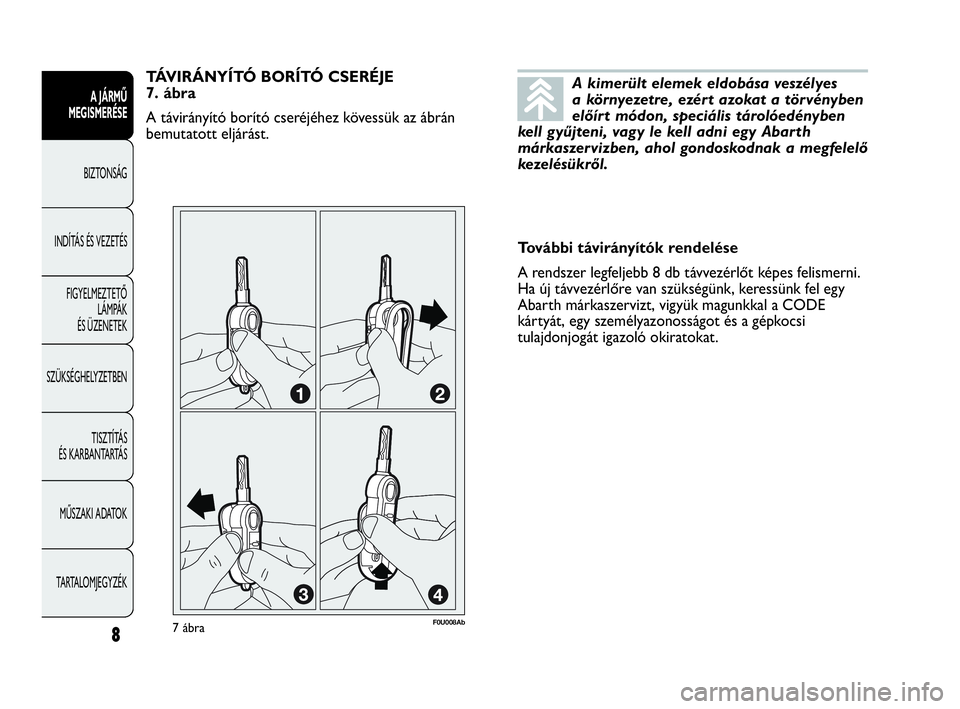

kezelésükről.TÁVIRÁNYÍTÓ BORÍTÓ CSERÉJE
7. ábra
A távirányító borító cseréjéhez kövessük az ábrán
bemutatott eljárást.
További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt képes felismerni.
Ha új távvezérlőre van szükségünk, keressünk fel egy
Abarth márkaszervizt, vigyük magunkkal a CODE
kártyát, egy személyazonosságot és a gépkocsi
tulajdonjogát igazoló okiratokat.
7ábraF0U008Ab
8
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 8

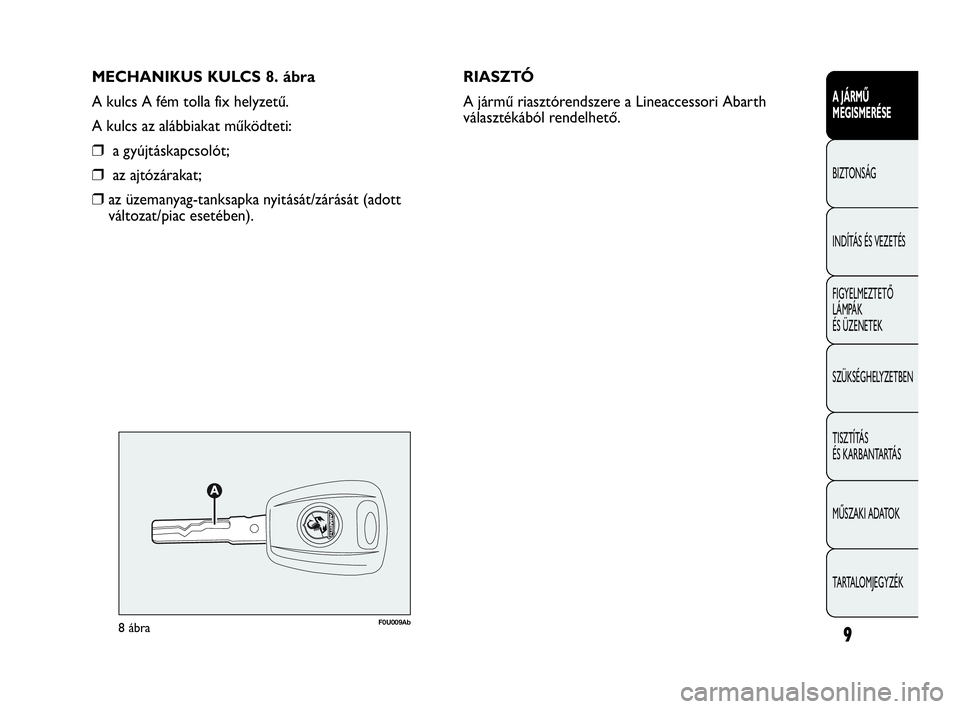

MECHANIKUS KULCS 8. ábra
A kulcs A fém tolla fix helyzetű.
A kulcs az alábbiakat működteti:
❒a gyújtáskapcsolót;
❒az ajtózárakat;
❒az üzemanyag-tanksapka nyitását/zárását (adott
változat/piac esetében).RIASZTÓ
A jármű riasztórendszere a Lineaccessori Abarth
választékából rendelhető.
8ábraF0U009Ab
9
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 9

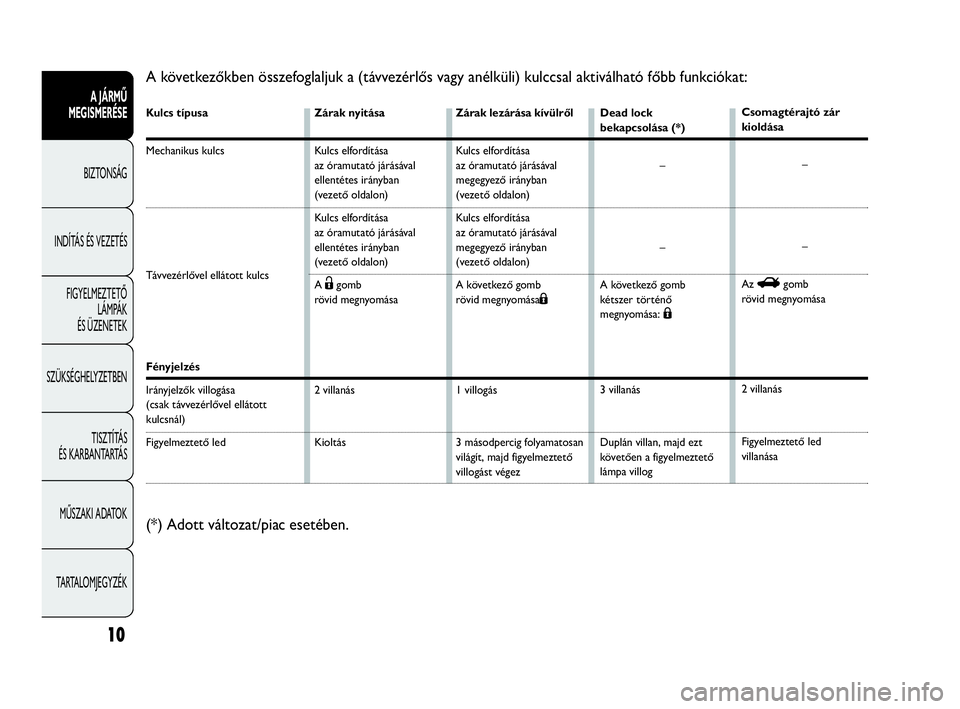

A következőkben összefoglaljuk a (távvezérlős vagy anélküli) kulccsal aktiválható főbb funkciókat:
Kulcs típusa
Mechanikus kulcs
Távvezérlővel ellátott kulcs
Fényjelzés
Irányjelzők villogása
(csak távvezérlővel ellátott
kulcsnál)
Figyelmeztető led
Zárak nyitása
Kulcs elfordítása
az óramutató járásával
ellentétes irányban
(vezető oldalon)
Kulcs elfordítása
az óramutató járásával
ellentétes irányban
(vezető oldalon)
A
Ëgomb
rövid megnyomása
2 villanás
KioltásZárak lezárása kívülről
Kulcs elfordítása
az óramutató járásával
megegyező irányban
(vezető oldalon)
Kulcs elfordítása
az óramutató járásával
megegyező irányban
(vezető oldalon)
A következő gomb
rövid megnyomásaÁ
1 villogás
3 másodpercig folyamatosan
világít, majd figyelmeztető
villogást végezDead lock
bekapcsolása (*)
–
–
A következő gomb
kétszer történő
megnyomása:
Á
3 villanás
Duplán villan, majd ezt
követően a figyelmeztető
lámpa villog Csomagtérajtó zár
kioldása
–
–
Az
Rgomb
rövid megnyomása
2 villanás
Figyelmeztető led
villanása
(*) Adott változat/piac esetében.
10
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 10

9ábraF0U010Ab
Ha a gyújtáskapcsoló megsérült
(pl. lopási kísérletnél megrongálták),
az utunk folytatása előtt ellenőriztessük
a működését egy Abarth márkaszervizben.
FIGYELEM
Mindig húzzuk ki a gyújtáskulcsot ,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük a kezelőszervek felügyelet nélküli
működtetését . Ne feledjük el behúzni
a kéziféket . Ha a gépkocsi emelkedőn parkol,
kapcsoljunk 1. fokozatba, míg lejtőn parkolás
esetén hátramenetbe. Soha ne hagyjunk
gyermekeket a gépkocsiban felügyelet nélkül.
FIGYELEM

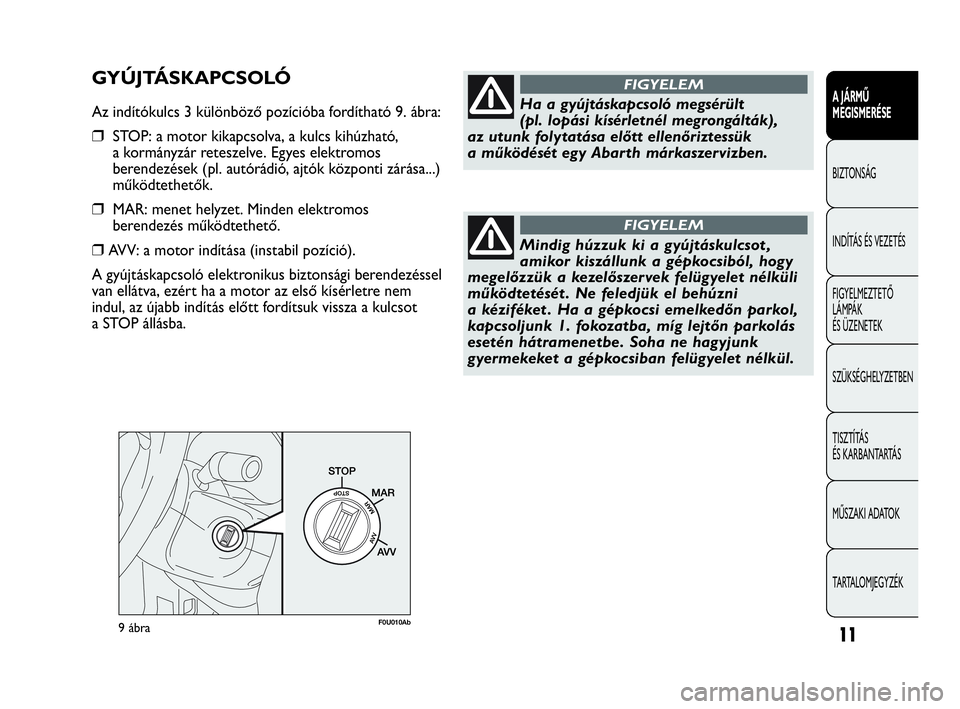

GYÚJTÁSKAPCSOLÓ
Az indítókulcs 3 különböző pozícióba fordítható 9. ábra:
❒STOP: a motor kikapcsolva, a kulcs kihúzható,
a kormányzár reteszelve. Egyes elektromos
berendezések (pl. autórádió, ajtók központi zárása...)
működtethetők.
❒MAR: menet helyzet. Minden elektromos
berendezés működtethető.
❒AVV: a motor indítása (instabil pozíció).
A gyújtáskapcsoló elektronikus biztonsági berendezéssel
van ellátva, ezért ha a motor az első kísérletre nem
indul, az újabb indítás előtt fordítsuk vissza a kulcsot
a STOP állásba.
11
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 11

12
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

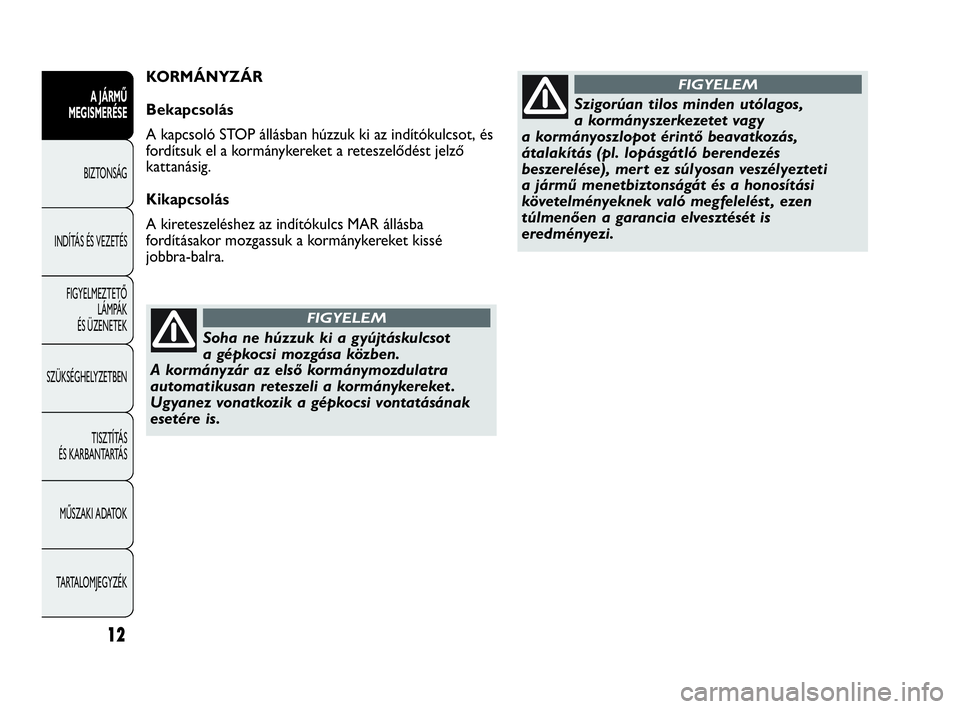

Soha ne húzzuk ki a gyújtáskulcsot
a gépkocsi mozgása közben.
A kormányzár az első kormánymozdulatra
automatikusan reteszeli a kormánykereket .
Ugyanez vonatkozik a gépkocsi vontatásának
esetére is.
FIGYELEM
Szigorúan tilos minden utólagos,
a kormányszerkezetet vagy
a kormányoszlopot érintő beavatkozás,
átalakítás (pl. lopásgátló berendezés
beszerelése), mert ez súlyosan veszélyezteti
a jármű menetbiztonságát és a honosítási
követelményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEMKORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP állásban húzzuk ki az indítókulcsot, és
fordítsuk el a kormánykereket a reteszelődést jelző
kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MAR állásba
fordításakor mozgassuk a kormánykereket kissé
jobbra-balra.
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 12

13
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

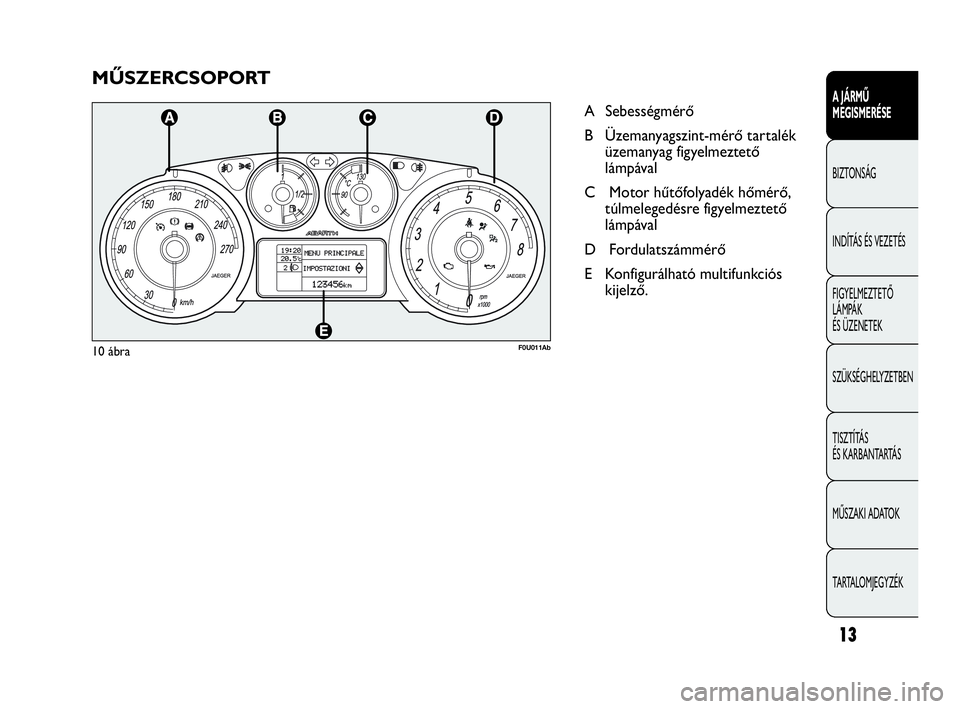

MŰSZERCSOPORT
A Sebességmérő
B Üzemanyagszint-mérő tartalék
üzemanyag figyelmeztető
lámpával
C Motor hűtőfolyadék hőmérő,
túlmelegedésre figyelmeztető
lámpával
D Fordulatszámmérő
E Konfigurálható multifunkciós
kijelző.
F0U011Ab10ábra
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 13

14
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

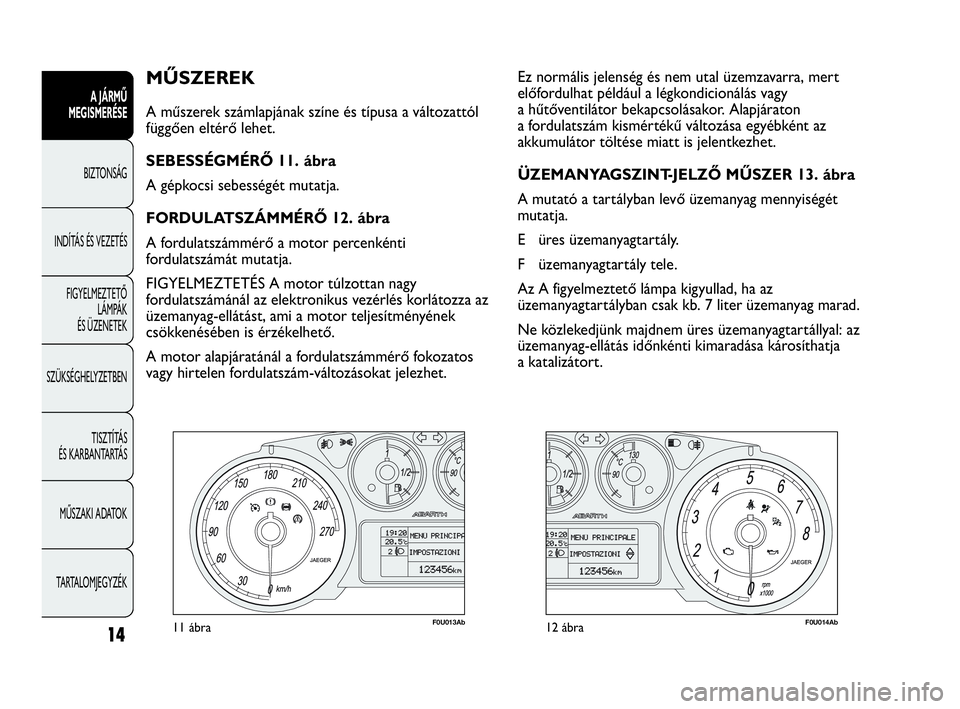

MŰSZEREK
A műszerek számlapjának színe és típusa a változattól
függően eltérő lehet.
SEBESSÉGMÉRŐ 11. ábra
A gépkocsi sebességét mutatja.
FORDULATSZÁMMÉRŐ 12. ábra
A fordulatszámmérő a motor percenkénti
fordulatszámát mutatja.
FIGYELMEZTETÉS A motor túlzottan nagy
fordulatszámánál az elektronikus vezérlés korlátozza az
üzemanyag-ellátást, ami a motor teljesítményének
csökkenésében is érzékelhető.
A motor alapjáratánál a fordulatszámmérő fokozatos
vagy hirtelen fordulatszám-változásokat jelezhet.Ez normális jelenség és nem utal üzemzavarra, mert
előfordulhat például a légkondicionálás vagy
a hűtőventilátor bekapcsolásakor. Alapjáraton
a fordulatszám kismértékű változása egyébként az
akkumulátor töltése miatt is jelentkezhet.
ÜZEMANYAGSZINT-JELZŐ MŰSZER 13. ábra
A mutató a tartályban levő üzemanyag mennyiségét
mutatja.
E üres üzemanyagtartály.
F üzemanyagtartály tele.
Az A figyelmeztető lámpa kigyullad, ha az
üzemanyagtartályban csak kb. 7 liter üzemanyag marad.
Ne közlekedjünk majdnem üres üzemanyagtartállyal: az
üzemanyag-ellátás időnkénti kimaradása károsíthatja
a katalizátort.
12ábraF0U014Ab11ábraF0U013Ab
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 14

15
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U015Ab13ábraF0U016Ab14ábra

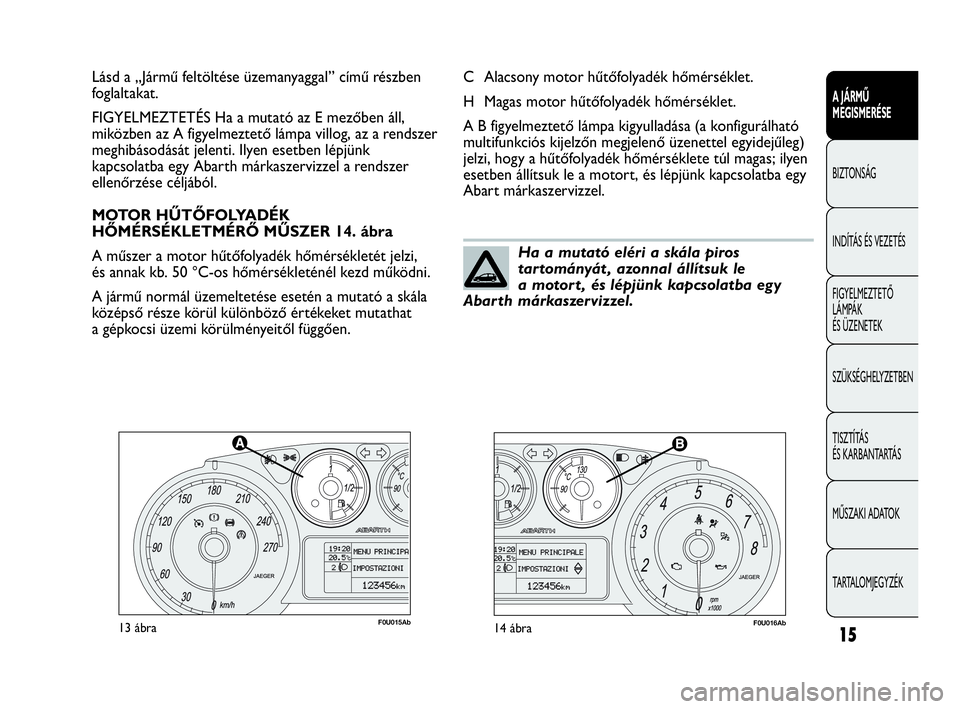

C Alacsony motor hűtőfolyadék hőmérséklet.
H Magas motor hűtőfolyadék hőmérséklet.
A B figyelmeztető lámpa kigyulladása (a konfigurálható
multifunkciós kijelzőn megjelenő üzenettel egyidejűleg)
jelzi, hogy a hűtőfolyadék hőmérséklete túl magas; ilyen
esetben állítsuk le a motort, és lépjünk kapcsolatba egy
Abart márkaszervizzel. Lásd a „Jármű feltöltése üzemanyaggal” című részben
foglaltakat.
FIGYELMEZTETÉS Ha a mutató az E mezőben áll,
miközben az A figyelmeztető lámpa villog, az a rendszer
meghibásodását jelenti. Ilyen esetben lépjünk
kapcsolatba egy Abarth márkaszervizzel a rendszer
ellenőrzése céljából.
MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER 14. ábra
A műszer a motor hűtőfolyadék hőmérsékletét jelzi,
és annak kb. 50 °C-os hőmérsékleténél kezd működni.
A jármű normál üzemeltetése esetén a mutató a skála
középső része körül különböző értékeket mutathat
a gépkocsi üzemi körülményeitől függően.
Ha a mutató eléri a skála piros
tartományát , azonnal állítsuk le
a motor t , és lépjünk kapcsolatba egy
Abarth márkaszervizzel.
