2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

184
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●● ●● ●
●●

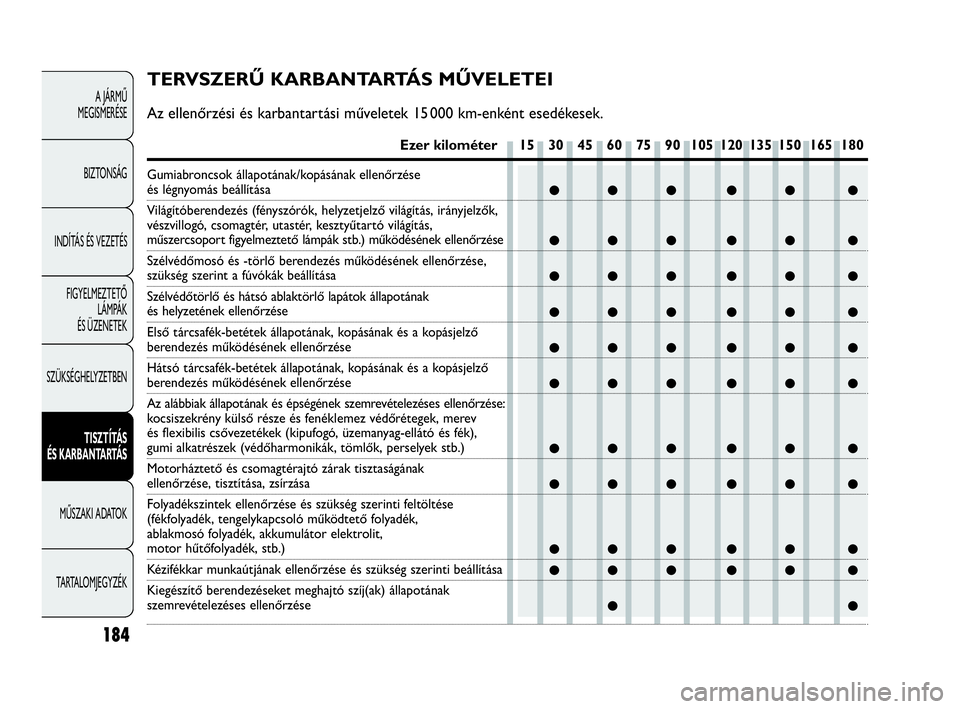

TERVSZERŰ KARBANTARTÁS MŰVELETEI
Az ellenőrzési és karbantartási műveletek 15 000 km-enként esedékesek.
Ezer kilométer15 30 45 60 75 90 105 120 135 150 165 180
Gumiabroncsok állapotának/kopásának ellenőrzése és légnyomás beállítása
Világítóberendezés (fényszórók, helyzetjelző világítás, irányjelzők,
vészvillogó, csomagtér, utastér, kesztyűtartó világítás,
műszercsoport figyelmeztető lámpák stb.) működésének ellenőrzése
Szélvédőmosó és -törlő berendezés működésének ellenőrzése,
szükség szerint a fúvókák beállítása
Szélvédőtörlő és hátsó ablaktörlő lapátok állapotának
és helyzetének ellenőrzése
Első tárcsafék-betétek állapotának, kopásának és a kopásjelző
berendezés működésének ellenőrzése
Hátsó tárcsafék-betétek állapotának, kopásának és a kopásjelző
berendezés működésének ellenőrzése
Az alábbiak állapotának és épségének szemrevételezéses ellenőrzése:
kocsiszekrény külső része és fenéklemez védőrétegek, merev
és flexibilis csővezetékek (kipufogó, üzemanyag-ellátó és fék),
gumi alkatrészek (védőharmonikák, tömlők, perselyek stb.)
Motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása, zsírzása
Folyadékszintek ellenőrzése és szükség szerinti feltöltése
(fékfolyadék, tengelykapcsoló működtető folyadék,
ablakmosó folyadék, akkumulátor elektrolit,
motor hűtőfolyadék, stb.)
Kézifékkar munkaútjának ellenőrzése és szükség szerinti beállítása
Kiegészítő berendezéseket meghajtó szíj(ak) állapotának
szemrevételezéses ellenőrzése
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 184

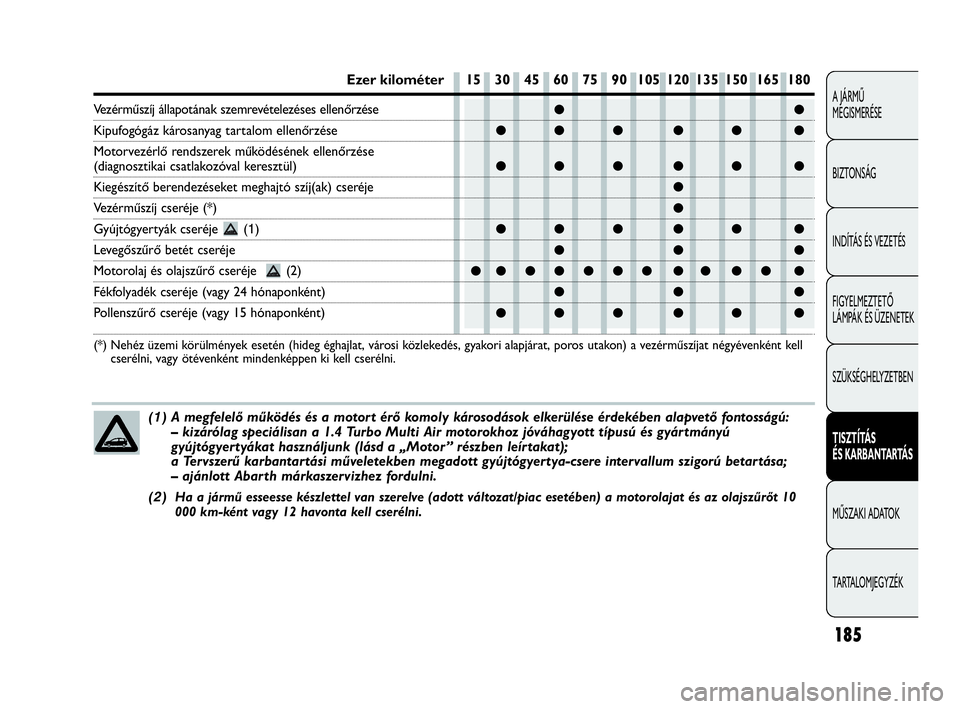

185
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
(1 )A megfelelő működés és a motort érő komoly károsodások elkerülése érdekében alapvető fontosságú:
– kizárólag speciálisan a 1.4 Turbo Multi Air motorokhoz jóváhagyott típusú és gyártmányú
gyújtógyertyákat használjunk (lásd a „Motor ” részben leírtakat);
a Tervszerű karbantartási műveletekben megadott gyújtógyertya-csere intervallum szigorú betartása;
– ajánlott Abarth márkaszervizhez fordulni.
(2 ) Ha a jármű esseesse készlettel van szerelve (adott változat/piac esetében) a motorolajat és az olajszűrőt 10
000 km-ként vagy 12 havonta kell cserélni.
●●
●●● ●● ●
●●● ●● ●
●
●
●●● ●● ●
●● ●
●●●●●●● ●● ●● ●
●● ●
●●● ●● ●
Ezer kilométer15 30 45 60 75 90 105 120 135 150 165 180
Vezérműszíj állapotának szemrevételezéses ellenőrzése
Kipufogógáz károsanyag tartalom ellenőrzése
Motorvezérlő rendszerek működésének ellenőrzése
(diagnosztikai csatlakozóval keresztül)
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
Vezérműszíj cseréje (*)
Gyújtógyertyák cseréje (1)
Levegőszűrő betét cseréje
Motorolaj és olajszűrő cseréje (2)
Fékfolyadék cseréje (vagy 24 hónaponként)
Pollenszűrő cseréje (vagy 15 hónaponként)
(*) Nehéz üzemi körülmények esetén (hideg éghajlat, városi közlekedés, gyakori alapjárat, poros utakon) a vezérműszíjat négyévenként kell
cserélni, vagy ötévenként mindenképpen ki kell cserélni.
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 185

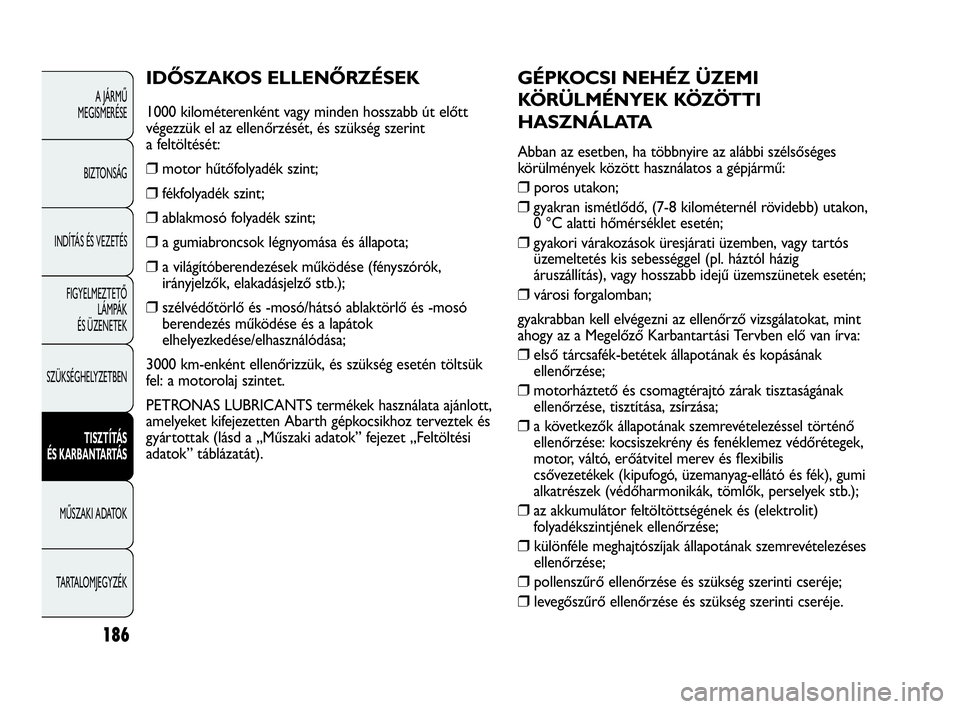

GÉPKOCSI NEHÉZ ÜZEMI
KÖRÜLMÉNYEK KÖZÖTTI
HASZNÁLATA
Abban az esetben, ha többnyire az alábbi szélsőséges
körülmények között használatos a gépjármű:
❒ poros utakon;
❒gyakran ismétlődő, (7-8 kilométernél rövidebb) utakon,
0 °C alatti hőmérséklet esetén;
❒gyakori várakozások üresjárati üzemben, vagy tartós
üzemeltetés kis sebességgel (pl. háztól házig
áruszállítás), vagy hosszabb idejű üzemszünetek esetén;
❒ városi forgalomban;
gyakrabban kell elvégezni az ellenőrző vizsgálatokat, mint
ahogy az a Megelőző Karbantartási Tervben elő van írva:
❒első tárcsafék-betétek állapotának és kopásának
ellenőrzése;
❒motorháztető és csomagtérajtó zárak tisztaságának
ellenőrzése, tisztítása, zsírzása;
❒a következők állapotának szemrevételezéssel történő
ellenőrzése: kocsiszekrény és fenéklemez védőrétegek,
motor, váltó, erőátvitel merev és flexibilis
csővezetékek (kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek stb.);
❒az akkumulátor feltöltöttségének és (elektrolit)
folyadékszintjének ellenőrzése;
❒ különféle meghajtószíjak állapotának szemrevételezéses
ellenőrzése;
❒ pollenszűrő ellenőrzése és szükség szerinti cseréje;
❒ levegőszűrő ellenőrzése és szükség szerinti cseréje.
IDŐSZAKOS ELLENŐRZÉSEK
1000 kilométerenként vagy minden hosszabb út előtt
végezzük el az ellenőrzését, és szükség szerint
a feltöltését:
❒motor hűtőfolyadék szint;
❒fékfolyadék szint;
❒ablakmosó folyadék szint;
❒a gumiabroncsok légnyomása és állapota;
❒a világítóberendezések működése (fényszórók,
irányjelzők, elakadásjelző stb.);
❒szélvédőtörlő és -mosó/hátsó ablaktörlő és -mosó
berendezés működése és a lapátok
elhelyezkedése/elhasználódása;
3000 km-enként ellenőrizzük, és szükség esetén töltsük
fel: a motorolaj szintet.
PETRONAS LUBRICANTS termékek használata ajánlott,
amelyeket kifejezetten Abarth gépkocsikhoz terveztek és
gyártottak (lásd a „Műszaki adatok” fejezet „Feltöltési
adatok” táblázatát).
186
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 186

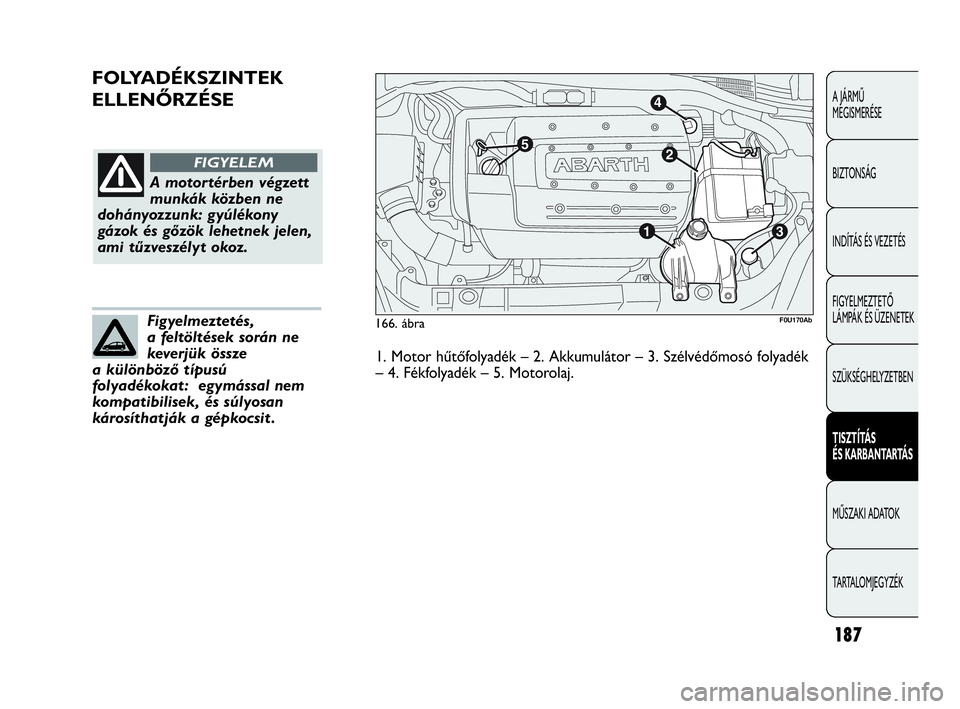

FOLYADÉKSZINTEK
ELLENŐRZÉSE
187
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
166. ábra
A motortérben végzett
munkák közben ne
dohányozzunk: gyúlékony
gázok és gőzök lehetnek jelen,
ami tűzveszélyt okoz.
FIGYELEM
Figyelmeztetés,
a feltöltések során ne
keverjük össze
a különböző típusú
folyadékokat : egymással nem
kompatibilisek, és súlyosan
károsíthatják a gépkocsit .
1. Motor hűtőfolyadék – 2. Akkumulátor – 3. Szélvédőmosó folyadék
– 4. Fékfolyadék – 5. Motorolaj.
132 4
5
F0U170Ab
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 187

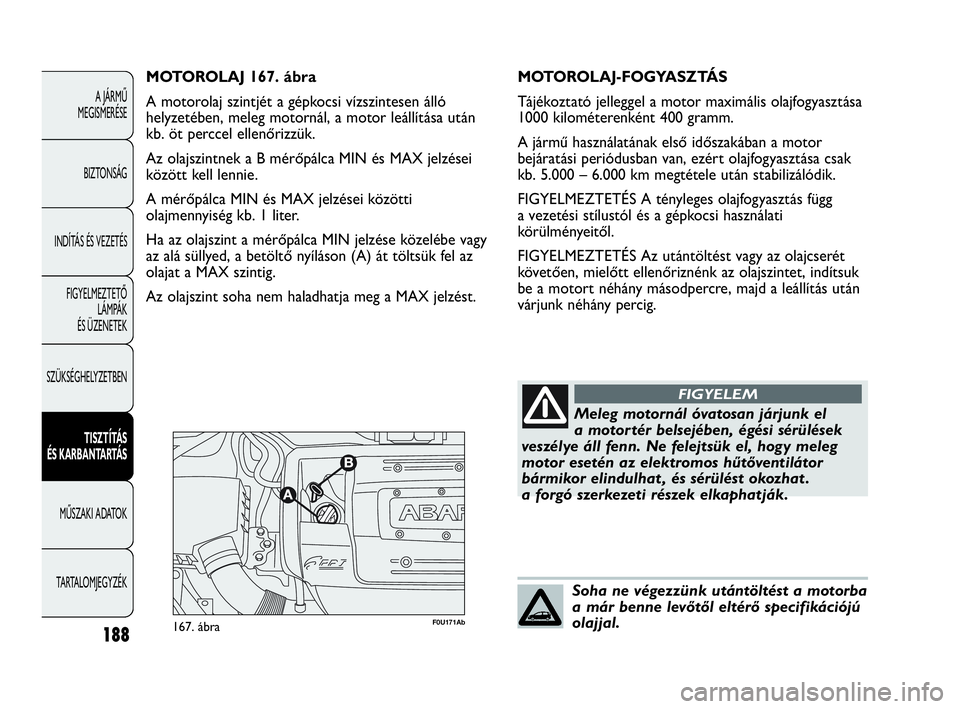

188
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U171Ab167. ábra
MOTOROLAJ 167. ábra
A motorolaj szintjét a gépkocsi vízszintesen álló
helyzetében, meleg motornál, a motor leállítása után
kb. öt perccel ellenőrizzük.
Az olajszintnek a B mérőpálca MIN és MAX jelzései
között kell lennie.
A mérőpálca MIN és MAX jelzései közötti
olajmennyiség kb. 1 liter.
Ha az olajszint a mérőpálca MIN jelzése közelébe vagy
az alá süllyed, a betöltő nyíláson (A) át töltsük fel az
olajat a MAX szintig.
Az olajszint soha nem haladhatja meg a MAX jelzést.MOTOROLAJ-FOGYASZTÁS
Tájékoztató jelleggel a motor maximális olajfogyasztása
1000 kilométerenként 400 gramm.
A jármű használatának első időszakában a motor
bejáratási periódusban van, ezért olajfogyasztása csak
kb. 5.000 – 6.000 km megtétele után stabilizálódik.
FIGYELMEZTETÉS A tényleges olajfogyasztás függ
a vezetési stílustól és a gépkocsi használati
körülményeitől.
FIGYELMEZTETÉS Az utántöltést vagy az olajcserét
követően, mielőtt ellenőriznénk az olajszintet, indítsuk
be a motort néhány másodpercre, majd a leállítás után
várjunk néhány percig.
Meleg motornál óvatosan járjunk el
a motor tér belsejében, égési sérülések
veszélye áll fenn. Ne felejtsük el, hogy meleg
motor esetén az elektromos hűtőventilátor
bármikor elindulhat , és sérülést okozhat .
a forgó szerkezeti részek elkaphatják.
FIGYELEM
Soha ne végezzünk utántöltést a motorba
a már benne levőtől eltérő specifikációjú
olajjal.
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 188

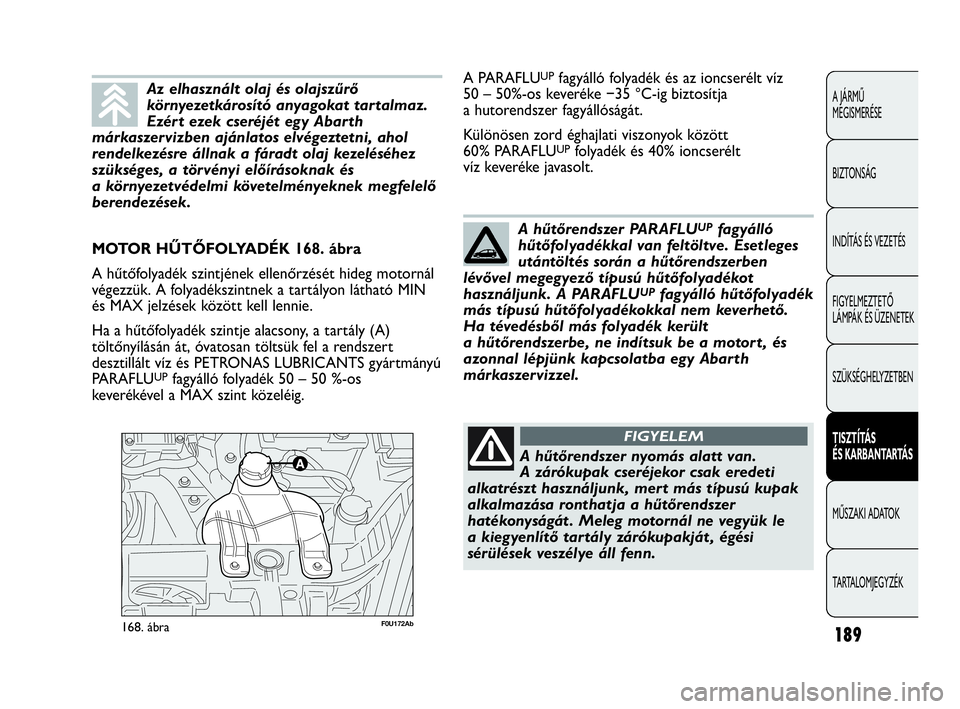

189
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U172Ab168. ábra
MOTOR HŰTŐFOLYADÉK 168. ábra
A hűtőfolyadék szintjének ellenőrzését hideg motornál
végezzük. A folyadékszintnek a tartályon látható MIN
és MAX jelzések között kell lennie.
Ha a hűtőfolyadék szintje alacsony, a tartály (A)
töltőnyílásán át, óvatosan töltsük fel a rendszert
desztillált víz és PETRONAS LUBRICANTS gyártmányú
PARAFLU
UPfagyálló folyadék 50 – 50 %-os
keverékével a MAX szint közeléig.
Az elhasznált olaj és olajszűrő
környezetkárosító anyagokat tartalmaz.
Ezért ezek cseréjét egy Abarth
márkaszervizben ajánlatos elvégeztetni, ahol
rendelkezésre állnak a fáradt olaj kezeléséhez
szükséges, a törvényi előírásoknak és
a környezetvédelmi követelményeknek megfelelő
berendezések.
A hűtőrendszer PARAFLUUPfagyálló
hűtőfolyadékkal van feltöltve. Esetleges
utántöltés során a hűtőrendszerben
lévővel megegyező típusú hűtőfolyadékot
használjunk. A PARAFLU
UPfagyálló hűtőfolyadék
más típusú hűtőfolyadékokkal nem keverhető.
Ha tévedésből más folyadék került
a hűtőrendszerbe, ne indítsuk be a motort , és
azonnal lépjünk kapcsolatba egy Abarth
márkaszervizzel.
A PARAFLUUPfagyálló folyadék és az ioncserélt víz
50 – 50%-os keveréke −35 °C-ig biztosítja
a hutorendszer fagyállóságát.
Különösen zord éghajlati viszonyok között
60% PARAFLU
UPfolyadék és 40% ioncserélt
víz keveréke javasolt.
A hűtőrendszer nyomás alatt van.
A zárókupak cseréjekor csak eredeti
alkatrészt használjunk, mert más típusú kupak
alkalmazása ronthatja a hűtőrendszer
hatékonyságát . Meleg motornál ne vegyük le
a kiegyenlítő tartály zárókupakját , égési
sérülések veszélye áll fenn.
FIGYELEM
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 189

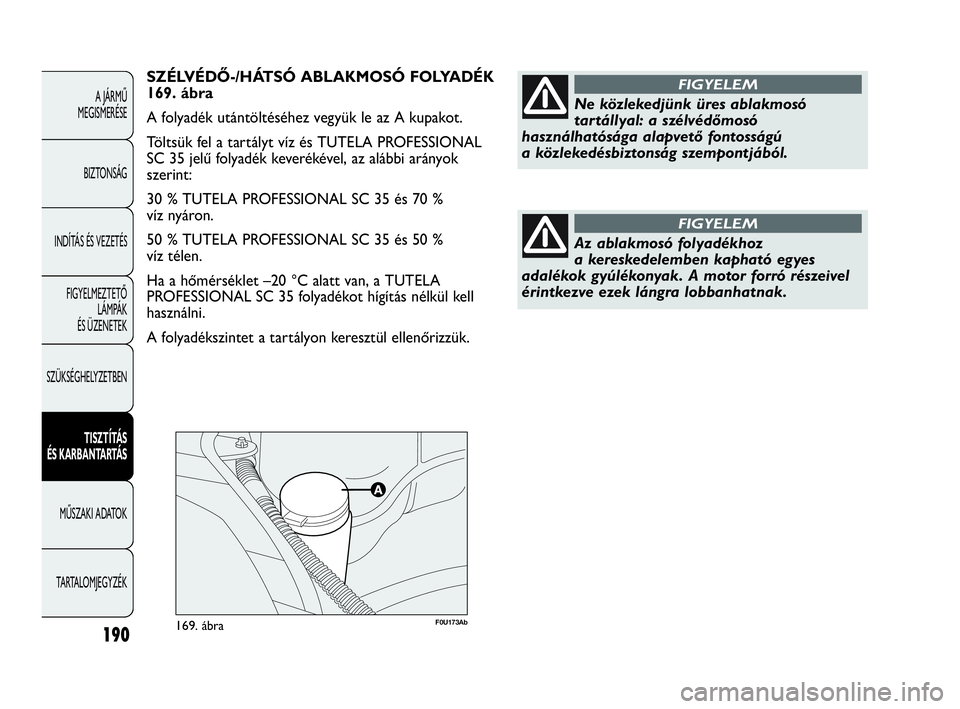

190
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U173Ab169. ábra
SZÉLVÉDŐ-/HÁTSÓ ABLAKMOSÓ FOLYADÉK
169. ábra
A folyadék utántöltéséhez vegyük le az A kupakot.
Töltsük fel a tartályt víz és TUTELA PROFESSIONAL
SC 35 jelű folyadék keverékével, az alábbi arányok
szerint:
30 % TUTELA PROFESSIONAL SC 35 és 70 %
víz nyáron.
50 % TUTELA PROFESSIONAL SC 35 és 50 %
víz télen.
Ha a hőmérséklet –20 °C alatt van, a TUTELA
PROFESSIONAL SC 35 folyadékot hígítás nélkül kell
használni.
A folyadékszintet a tartályon keresztül ellenőrizzük.
Ne közlekedjünk üres ablakmosó
tartállyal: a szélvédőmosó
használhatósága alapvető fontosságú
a közlekedésbiztonság szempontjából.
FIGYELEM
Az ablakmosó folyadékhoz
a kereskedelemben kapható egyes
adalékok gyúlékonyak. A motor forró részeivel
érintkezve ezek lángra lobbanhatnak.
FIGYELEM
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 190

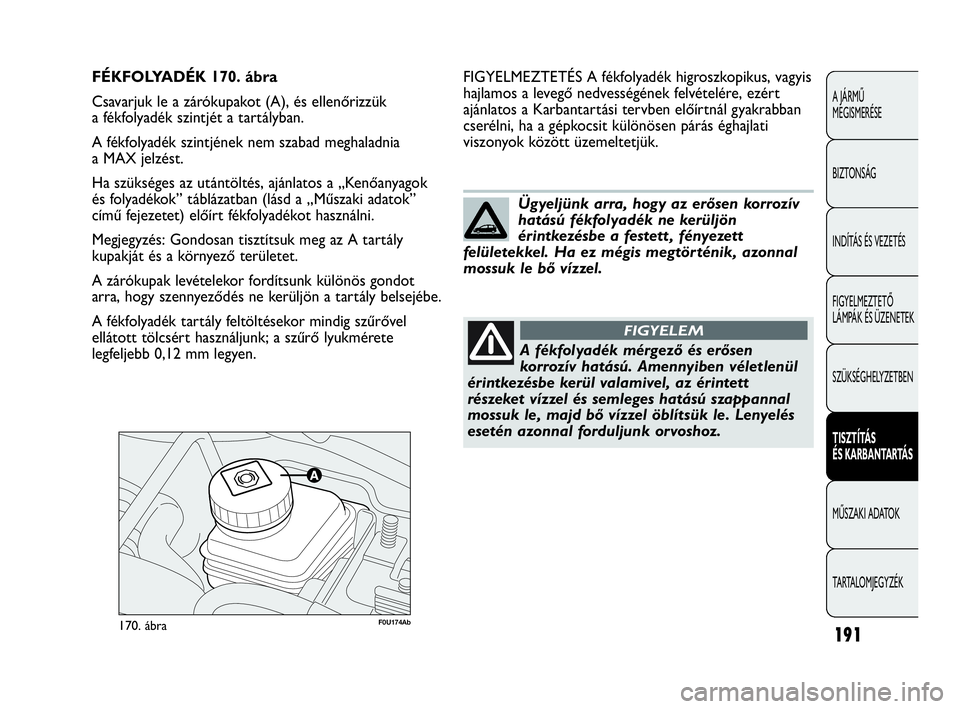

191
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U174Ab170. ábra
FIGYELMEZTETÉS A fékfolyadék higroszkopikus, vagyis
hajlamos a levegő nedvességének felvételére, ezért
ajánlatos a Karbantartási tervben előírtnál gyakrabban
cserélni, ha a gépkocsit különösen párás éghajlati
viszonyok között üzemeltetjük. FÉKFOLYADÉK 170. ábra
Csavarjuk le a zárókupakot (A), és ellenőrizzük
a fékfolyadék szintjét a tartályban.
A fékfolyadék szintjének nem szabad meghaladnia
a MAX jelzést.
Ha szükséges az utántöltés, ajánlatos a „Kenőanyagok
és folyadékok” táblázatban (lásd a „Műszaki adatok”
című fejezetet) előírt fékfolyadékot használni.
Megjegyzés: Gondosan tisztítsuk meg az A tartály
kupakját és a környező területet.
A zárókupak levételekor fordítsunk különös gondot
arra, hogy szennyeződés ne kerüljön a tartály belsejébe.
A fékfolyadék tartály feltöltésekor mindig szűrővel
ellátott tölcsért használjunk; a szűrő lyukmérete
legfeljebb 0,12 mm legyen.
Ügyeljünk arra, hogy az erősen korrozív
hatású fékfolyadék ne kerüljön
érintkezésbe a festett , fényezett
felületekkel. Ha ez mégis megtörténik, azonnal
mossuk le bő vízzel.
A fékfolyadék mérgező és erősen
korrozív hatású. Amennyiben véletlenül
érintkezésbe kerül valamivel, az érintett
részeket vízzel és semleges hatású szappannal
mossuk le, majd bő vízzel öblítsük le. Lenyelés
esetén azonnal forduljunk orvoshoz.
FIGYELEM
183-204 GPUNTO EVO Abarth HU 1ed 7-05-2010 10:23 Pagina 191
