2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

176
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–

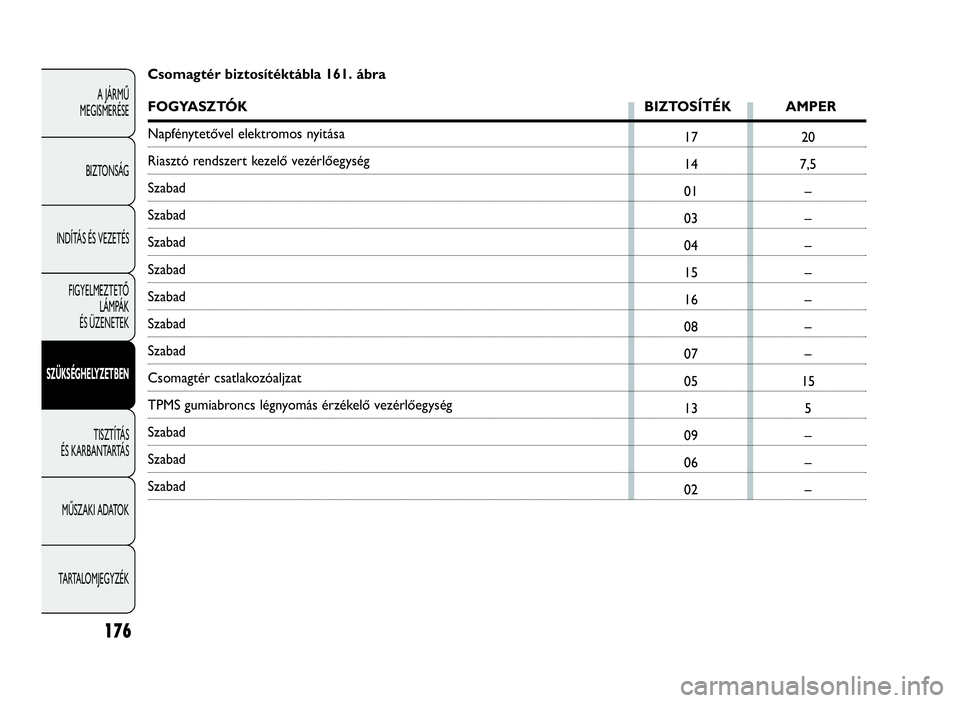

– Csomagtér biztosítéktábla 161. ábra
FOGYASZTÓK BIZTOSÍTÉK AMPER
Napfénytetővel elektromos nyitása
Riasztó rendszert kezelő vezérlőegység
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Szabad
Csomagtér csatlakozóaljzat
TPMS gumiabroncs légnyomás érzékelő vezérlőegység
Szabad
Szabad
Szabad
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 176

177
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

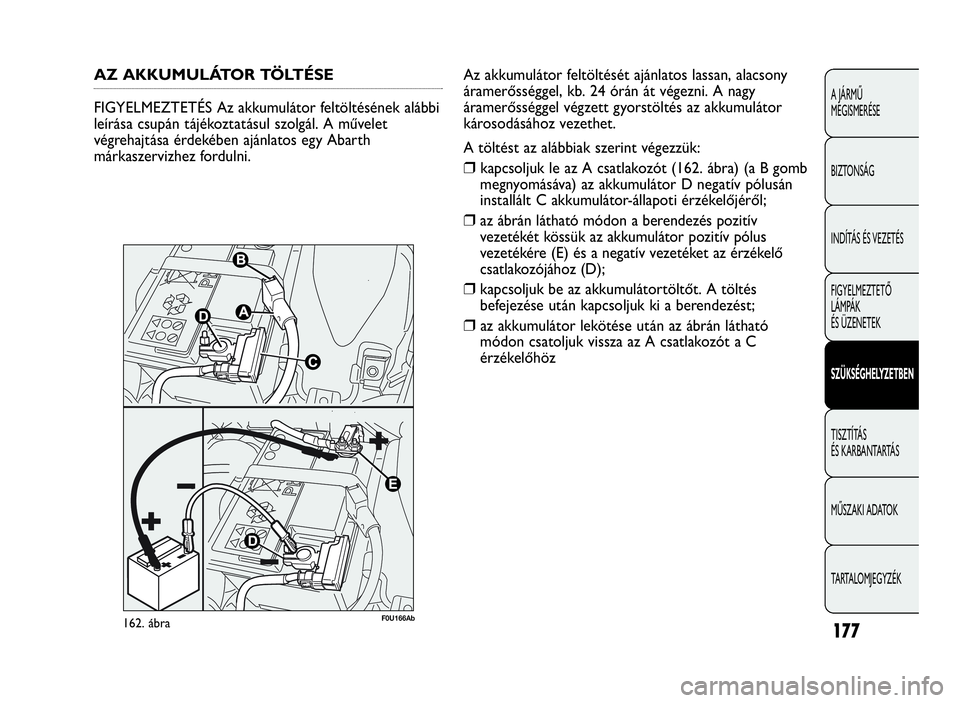

AZ AKKUMULÁTOR TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor feltöltésének alábbi
leírása csupán tájékoztatásul szolgál. A művelet
végrehajtása érdekében ajánlatos egy Abarth
márkaszervizhez fordulni.
162. ábraF0U166Ab
Az akkumulátor feltöltését ajánlatos lassan, alacsony
áramerősséggel, kb. 24 órán át végezni. A nagy
áramerősséggel végzett gyorstöltés az akkumulátor
károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
❒kapcsoljuk le az A csatlakozót (162. ábra) (a B gomb
megnyomásáva) az akkumulátor D negatív pólusán
installált C akkumulátor-állapoti érzékelőjéről;
❒az ábrán látható módon a berendezés pozitív
vezetékét kössük az akkumulátor pozitív pólus
vezetékére (E) és a negatív vezetéket az érzékelő
csatlakozójához (D);
❒kapcsoljuk be az akkumulátortöltőt. A töltés
befejezése után kapcsoljuk ki a berendezést;
❒az akkumulátor lekötése után az ábrán látható
módon csatoljuk vissza az A csatlakozót a C
érzékelőhöz
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 177

178
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

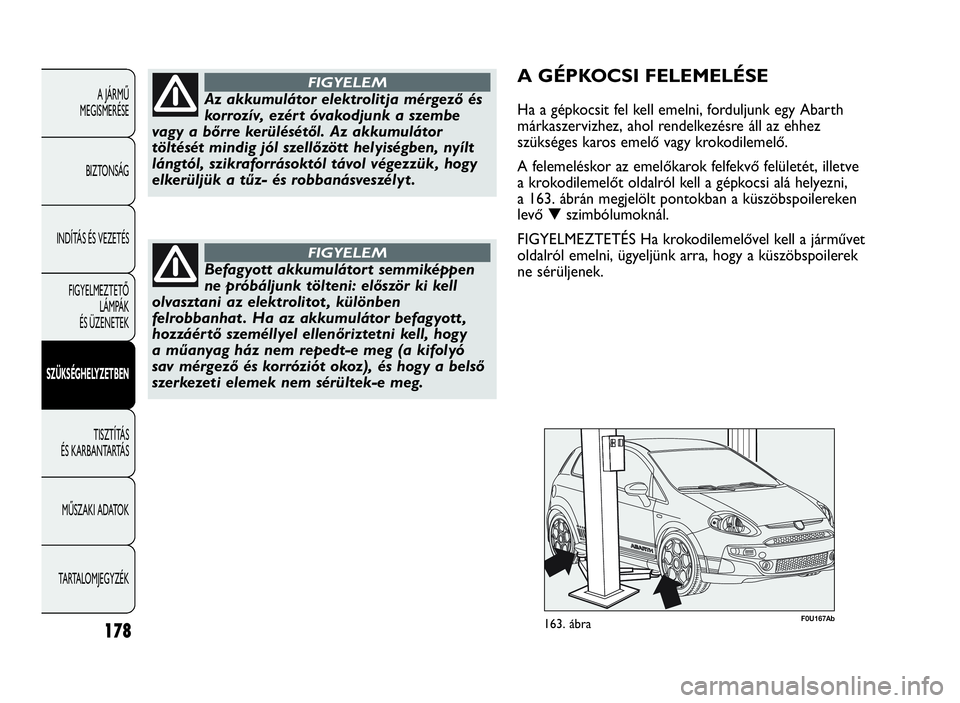

Az akkumulátor elektrolitja mérgező és
korrozív, ezér t óvakodjunk a szembe
vagy a bőrre kerülésétől. Az akkumulátor
töltését mindig jól szellőzött helyiségben, nyílt
lángtól, szikraforrásoktól távol végezzük, hogy
elkerüljük a tűz- és robbanásveszélyt .
FIGYELEM
Befagyott akkumulátort semmiképpen
ne próbáljunk tölteni: először ki kell
olvasztani az elektrolitot , különben
felrobbanhat . Ha az akkumulátor befagyott ,
hozzáértő személlyel ellenőriztetni kell, hogy
a műanyag ház nem repedt-e meg (a kifolyó
sav mérgező és korróziót okoz), és hogy a belső
szerkezeti elemek nem sérültek-e meg.
FIGYELEM
A GÉPKOCSI FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk egy Abarth
márkaszervizhez, ahol rendelkezésre áll az ehhez
szükséges karos emelő vagy krokodilemelő.
A felemeléskor az emelőkarok felfekvő felületét, illetve
a krokodilemelőt oldalról kell a gépkocsi alá helyezni,
a 163. ábrán megjelölt pontokban a küszöbspoilereken
levő▼szimbólumoknál.
FIGYELMEZTETÉS Ha krokodilemelővel kell a járművet
oldalról emelni, ügyeljünk arra, hogy a küszöbspoilerek
ne sérüljenek.
163. ábraF0U167Ab
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 178

179
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U169Ab165. ábra

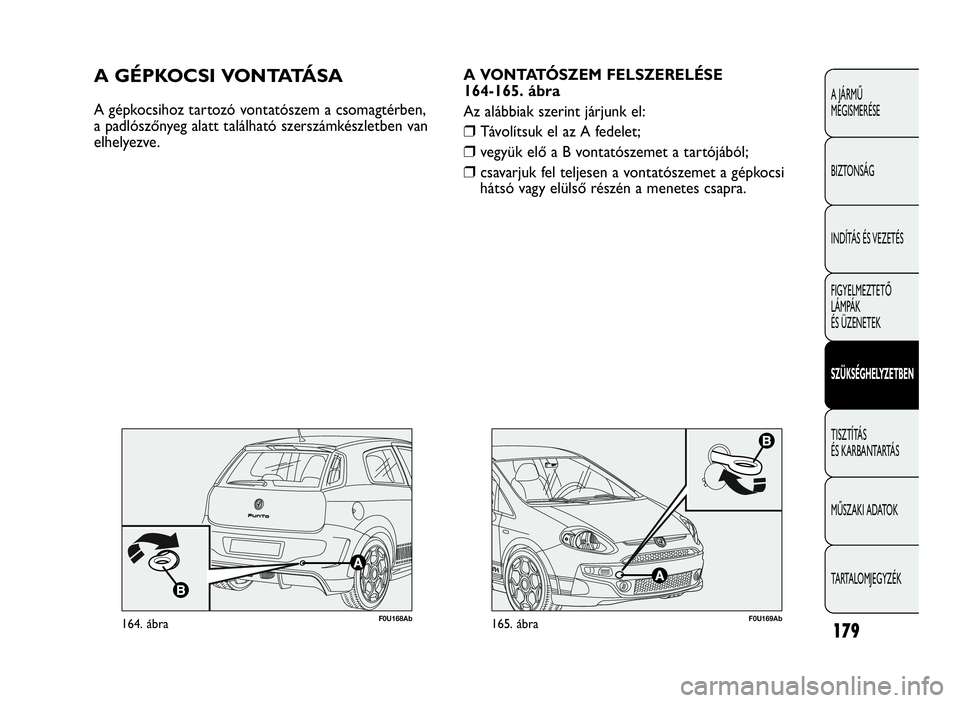

A VONTATÓSZEM FELSZERELÉSE
164-165. ábra
Az alábbiak szerint járjunk el:
❒Távolítsuk el az A fedelet;
❒vegyük elő a B vontatószemet a tartójából;
❒csavarjuk fel teljesen a vontatószemet a gépkocsi
hátsó vagy elülső részén a menetes csapra.
A GÉPKOCSI VONTATÁ S A
A gépkocsihoz tartozó vontatószem a csomagtérben,
a padlószőnyeg alatt található szerszámkészletben van
elhelyezve.
164. ábraF0U168Ab
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 179

180
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

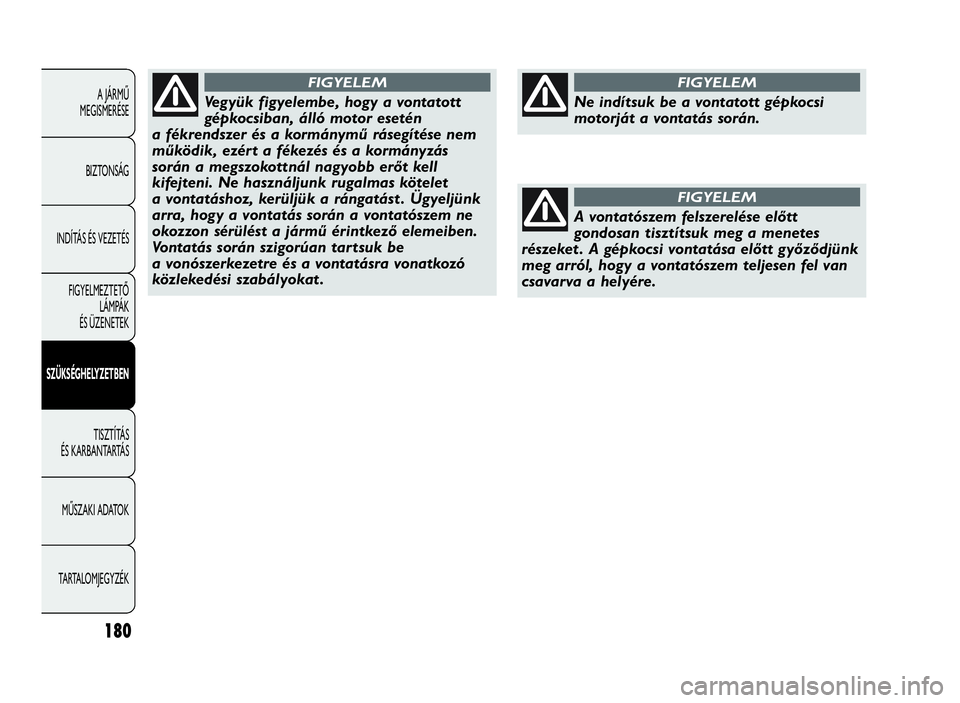

Vegyük figyelembe, hogy a vontatott
gépkocsiban, álló motor esetén
a fékrendszer és a kormánymű rásegítése nem
működik, ezér t a fékezés és a kormányzás
során a megszokottnál nagyobb erőt kell
kifejteni. Ne használjunk rugalmas kötelet
a vontatáshoz, kerüljük a rángatást . Ügyeljünk
arra, hogy a vontatás során a vontatószem ne
okozzon sérülést a jármű érintkező elemeiben.
Vontatás során szigorúan tartsuk be
a vonószerkezetre és a vontatásra vonatkozó
közlekedési szabályokat .
FIGYELEM
A vontatószem felszerelése előtt
gondosan tisztítsuk meg a menetes
részeket . A gépkocsi vontatása előtt győződjünk
meg arról, hogy a vontatószem teljesen fel van
csavarva a helyére.
FIGYELEM
Ne indítsuk be a vontatott gépkocsi
motorját a vontatás során.
FIGYELEM
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 180

181
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

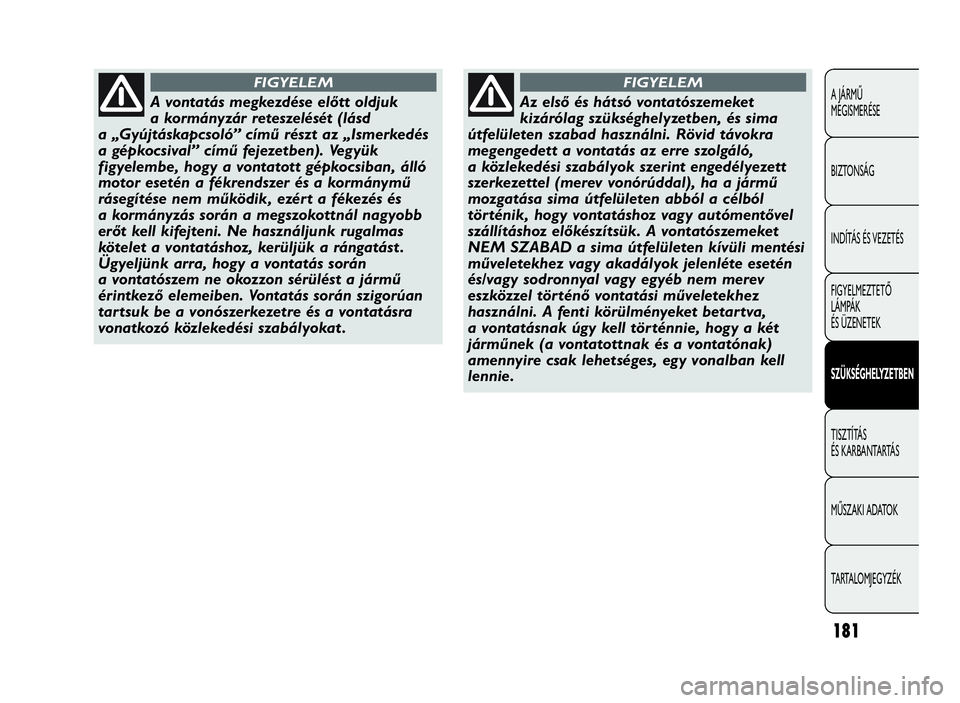

A vontatás megkezdése előtt oldjuk
a kormányzár reteszelését (lásd
a „Gyújtáskapcsoló” című részt az „Ismerkedés
a gépkocsival” című fejezetben). Vegyük
figyelembe, hogy a vontatott gépkocsiban, álló
motor esetén a fékrendszer és a kormánymű
rásegítése nem működik, ezér t a fékezés és
a kormányzás során a megszokottnál nagyobb
erőt kell kifejteni. Ne használjunk rugalmas
kötelet a vontatáshoz, kerüljük a rángatást .
Ügyeljünk arra, hogy a vontatás során
a vontatószem ne okozzon sérülést a jármű
érintkező elemeiben. Vontatás során szigorúan
tar tsuk be a vonószerkezetre és a vontatásra
vonatkozó közlekedési szabályokat .
FIGYELEM
Az első és hátsó vontatószemeket
kizárólag szükséghelyzetben, és sima
útfelületen szabad használni. Rövid távokra
megengedett a vontatás az erre szolgáló,
a közlekedési szabályok szerint engedélyezett
szerkezettel (merev vonórúddal), ha a jármű
mozgatása sima útfelületen abból a célból
történik, hogy vontatáshoz vagy autómentővel
szállításhoz előkészítsük. A vontatószemeket
NEM SZABAD a sima útfelületen kívüli mentési
műveletekhez vagy akadályok jelenléte esetén
és/vagy sodronnyal vagy egyéb nem merev
eszközzel történő vontatási műveletekhez
használni. A fenti körülményeket betartva,
a vontatásnak úgy kell történnie, hogy a két
járműnek (a vontatottnak és a vontatónak)
amennyire csak lehetséges, egy vonalban kell
lennie.
FIGYELEM
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 181

182
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

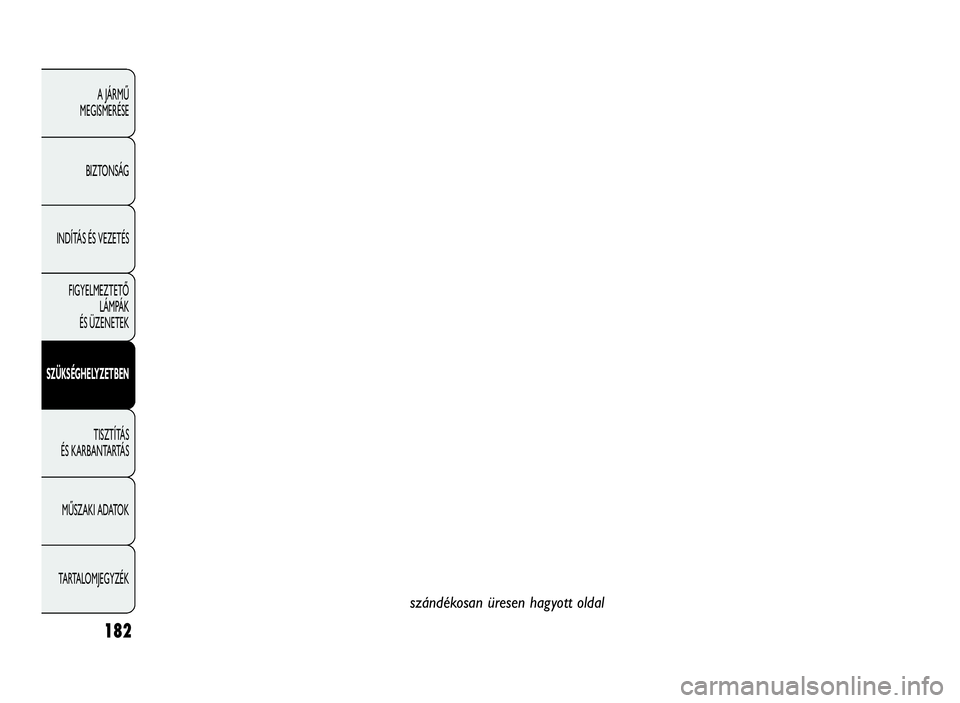

szándékosan üresen hagyott oldal
151-182 GPUNTO EVO Abarth HU 1ed 7-05-2010 9:28 Pagina 182

183
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

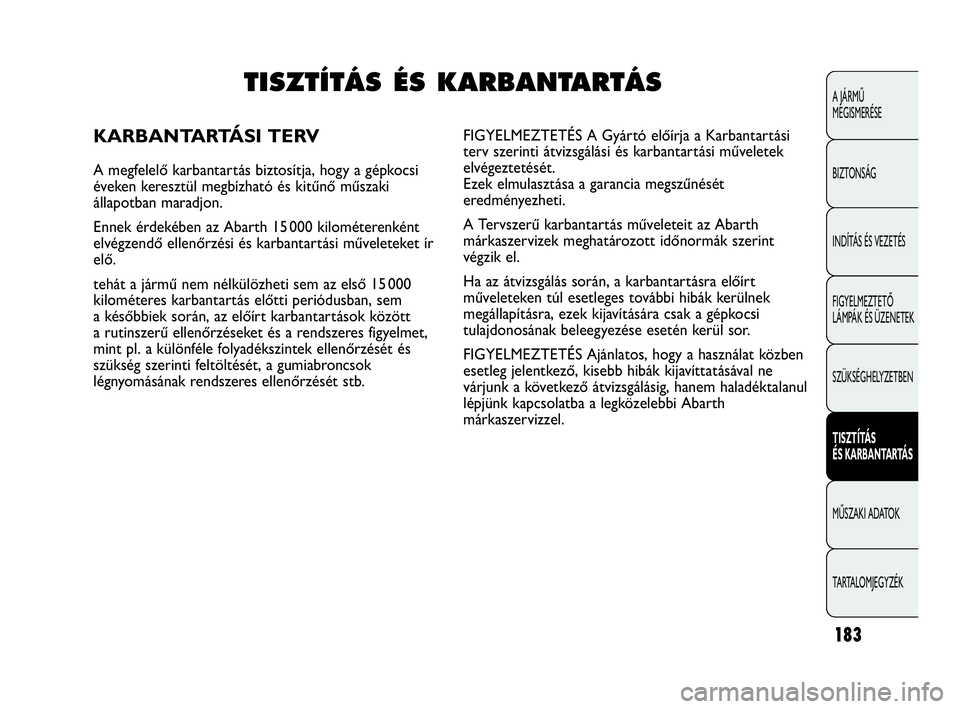

TISZTÍTÁS ÉS KARBANTARTÁS
KARBANTARTÁSI TERV
A megfelelő karbantartás biztosítja, hogy a gépkocsi
éveken keresztül megbízható és kitűnő műszaki
állapotban maradjon.
Ennek érdekében az Abarth 15 000 kilométerenként
elvégzendő ellenőrzési és karbantartási műveleteket ír
elő.
tehát a jármű nem nélkülözheti sem az első 15 000
kilométeres karbantartás előtti periódusban, sem
a későbbiek során, az előírt karbantartások között
a rutinszerű ellenőrzéseket és a rendszeres figyelmet,
mint pl. a különféle folyadékszintek ellenőrzését és
szükség szerinti feltöltését, a gumiabroncsok
légnyomásának rendszeres ellenőrzését stb.FIGYELMEZTETÉS A Gyártó előírja a Karbantartási
terv szerinti átvizsgálási és karbantartási műveletek
elvégeztetését.
Ezek elmulasztása a garancia megszűnését
eredményezheti.
A Tervszerű karbantartás műveleteit az Abarth
márkaszervizek meghatározott időnormák szerint
végzik el.
Ha az átvizsgálás során, a karbantartásra előírt
műveleteken túl esetleges további hibák kerülnek
megállapításra, ezek kijavítására csak a gépkocsi
tulajdonosának beleegyezése esetén kerül sor.
FIGYELMEZTETÉS Ajánlatos, hogy a használat közben
esetleg jelentkező, kisebb hibák kijavíttatásával ne
várjunk a következő átvizsgálásig, hanem haladéktalanul
lépjünk kapcsolatba a legközelebbi Abarth
márkaszervizzel.
