2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

24
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

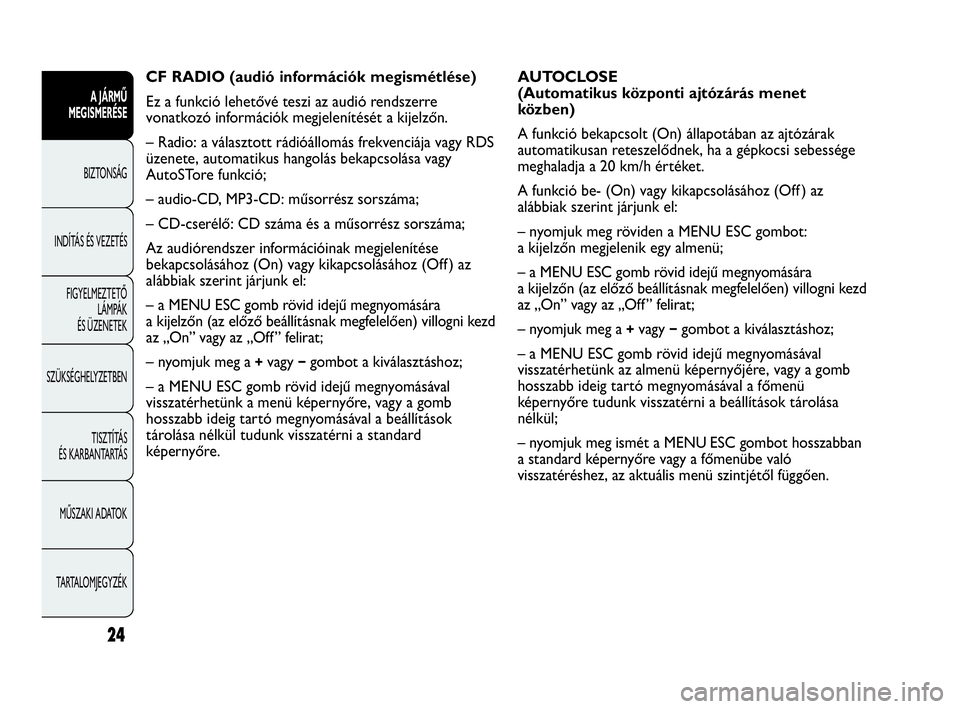

AUTOCLOSE
(Automatikus központi ajtózárás menet
közben)
A funkció bekapcsolt (On) állapotában az ajtózárak
automatikusan reteszelődnek, ha a gépkocsi sebessége
meghaladja a 20 km/h értéket.
A funkció be- (On) vagy kikapcsolásához (Off ) az
alábbiak szerint járjunk el:
– nyomjuk meg röviden a MENU ESC gombot:
a kijelzőn megjelenik egy almenü;
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn (az előző beállításnak megfelelően) villogni kezd
az „On” vagy az „Off ” felirat;
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk az almenü képernyőjére, vagy a gomb
hosszabb ideig tartó megnyomásával a főmenü
képernyőre tudunk visszatérni a beállítások tárolása
nélkül;
– nyomjuk meg ismét a MENU ESC gombot hosszabban
a standard képernyőre vagy a főmenübe való
visszatéréshez, az aktuális menü szintjétől függően. CF RADIO (audió információk megismétlése)
Ez a funkció lehetővé teszi az audió rendszerre
vonatkozó információk megjelenítését a kijelzőn.
– Radio: a választott rádióállomás frekvenciája vagy RDS
üzenete, automatikus hangolás bekapcsolása vagy
AutoSTore funkció;
– audio-CD, MP3-CD: műsorrész sorszáma;
– CD-cserélő: CD száma és a műsorrész sorszáma;
Az audiórendszer információinak megjelenítése
bekapcsolásához (On) vagy kikapcsolásához (Off ) az
alábbiak szerint járjunk el:
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn (az előző beállításnak megfelelően) villogni kezd
az „On” vagy az „Off ” felirat;
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 24

25
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

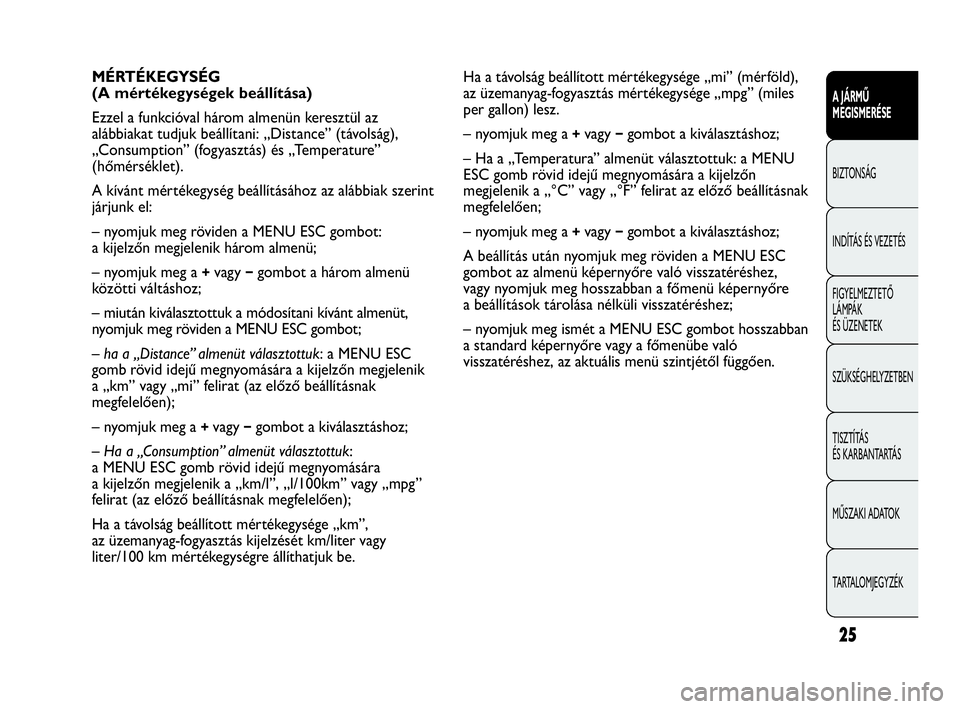

Ha a távolság beállított mértékegysége „mi” (mérföld),
az üzemanyag-fogyasztás mértékegysége „mpg” (miles
per gallon) lesz.
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
– Ha a „Temperatura” almenüt választottuk: a MENU
ESC gomb rövid idejű megnyomására a kijelzőn
megjelenik a „°C” vagy „°F” felirat az előző beállításnak
megfelelően;
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
A beállítás után nyomjuk meg röviden a MENU ESC
gombot az almenü képernyőre való visszatéréshez,
vagy nyomjuk meg hosszabban a főmenü képernyőre
a beállítások tárolása nélküli visszatéréshez;
– nyomjuk meg ismét a MENU ESC gombot hosszabban
a standard képernyőre vagy a főmenübe való
visszatéréshez, az aktuális menü szintjétől függően. MÉRTÉKEGYSÉG
(A mértékegységek beállítása)
Ezzel a funkcióval három almenün keresztül az
alábbiakat tudjuk beállítani: „Distance” (távolság),
„Consumption” (fogyasztás) és „Temperature”
(hőmérséklet).
A kívánt mértékegység beállításához az alábbiak szerint
járjunk el:
– nyomjuk meg röviden a MENU ESC gombot:
a kijelzőn megjelenik három almenü;
– nyomjuk meg a
+vagy −gombot a három almenü
közötti váltáshoz;
– miután kiválasztottuk a módosítani kívánt almenüt,
nyomjuk meg röviden a MENU ESC gombot;
–ha a „Distance” almenüt választottuk: a MENU ESC
gomb rövid idejű megnyomására a kijelzőn megjelenik
a „km” vagy „mi” felirat (az előző beállításnak
megfelelően);
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
–Ha a „Consumption” almenüt választottuk:
a MENU ESC gomb rövid idejű megnyomására
a kijelzőn megjelenik a „km/l”, „l/100km” vagy „mpg”
felirat (az előző beállításnak megfelelően);
Ha a távolság beállított mértékegysége „km”,
az üzemanyag-fogyasztás kijelzését km/liter vagy
liter/100 km mértékegységre állíthatjuk be.
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 25

26
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

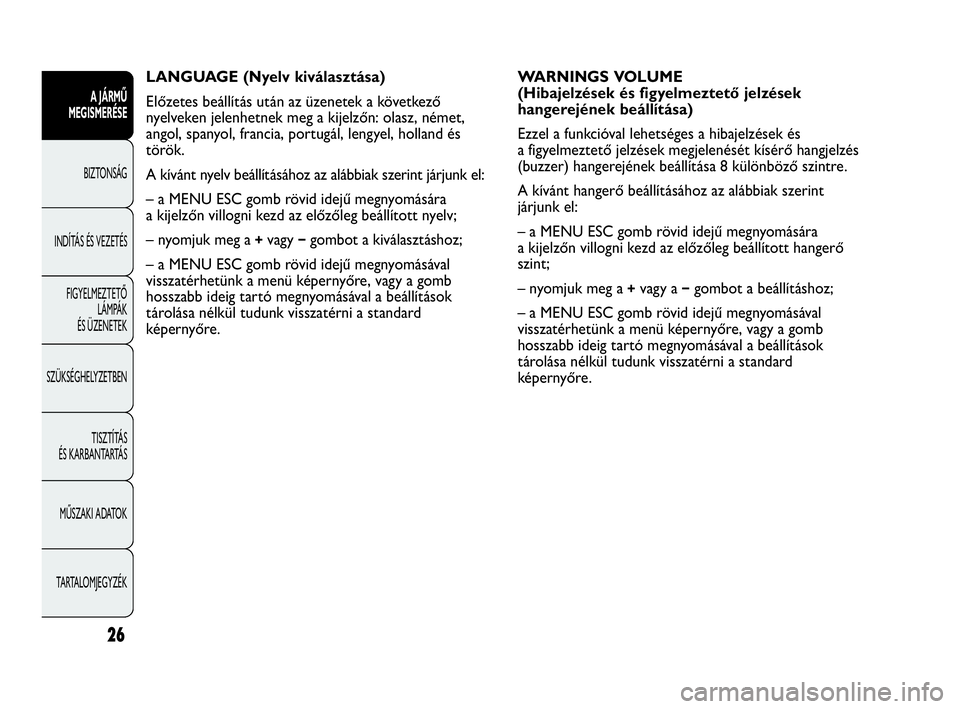

LANGUAGE (Nyelv kiválasztása)
Előzetes beállítás után az üzenetek a következő
nyelveken jelenhetnek meg a kijelzőn: olasz, német,
angol, spanyol, francia, portugál, lengyel, holland és
török.
A kívánt nyelv beállításához az alábbiak szerint járjunk el:
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn villogni kezd az előzőleg beállított nyelv;
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.WARNINGS VOLUME
(Hibajelzések és figyelmeztető jelzések
hangerejének beállítása)
Ezzel a funkcióval lehetséges a hibajelzések és
a figyelmeztető jelzések megjelenését kísérő hangjelzés
(buzzer) hangerejének beállítása 8 különböző szintre.
A kívánt hangerő beállításához az alábbiak szerint
járjunk el:
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn villogni kezd az előzőleg beállított hangerő
szint;
– nyomjuk meg a
+vagy a−gombot a beállításhoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 26

27
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

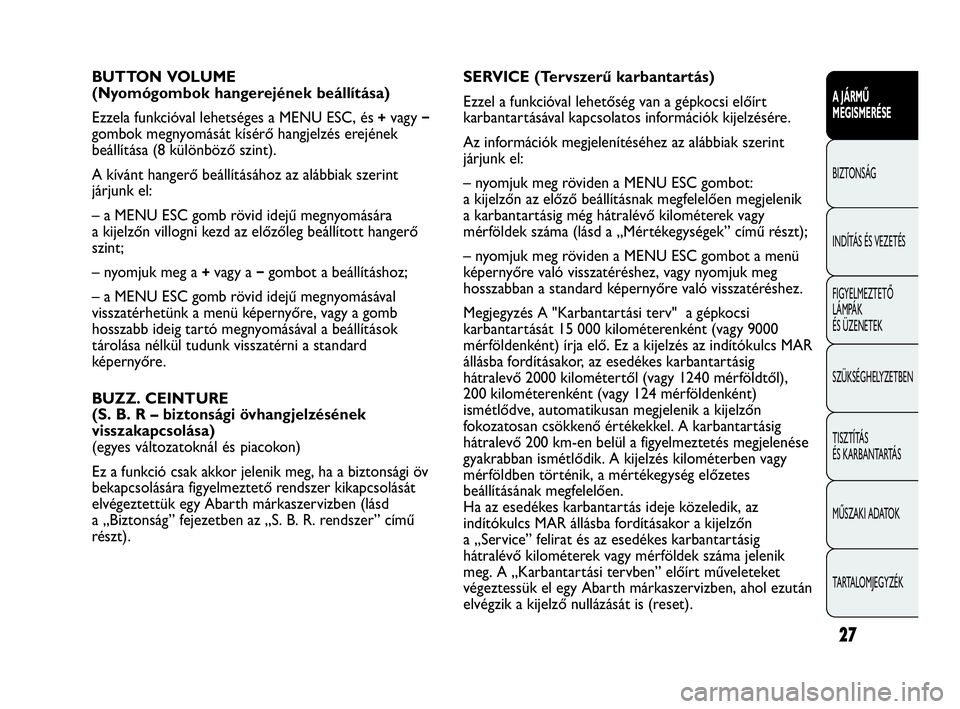

BUTTON VOLUME
(Nyomógombok hangerejének beállítása)
Ezzela funkcióval lehetséges a MENU ESC, és
+vagy −
gombok megnyomását kísérő hangjelzés erejének
beállítása (8 különböző szint).
A kívánt hangerő beállításához az alábbiak szerint
járjunk el:
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn villogni kezd az előzőleg beállított hangerő
szint;
– nyomjuk meg a
+vagy a−gombot a beállításhoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk a menü képernyőre, vagy a gomb
hosszabb ideig tartó megnyomásával a beállítások
tárolása nélkül tudunk visszatérni a standard
képernyőre.
BUZZ. CEINTURE
(S. B. R – biztonsági övhangjelzésének
visszakapcsolása)
(egyes változatoknál és piacokon)
Ez a funkció csak akkor jelenik meg, ha a biztonsági öv
bekapcsolására figyelmeztető rendszer kikapcsolását
elvégeztettük egy Abarth márkaszervizben (lásd
a „Biztonság” fejezetben az „S. B. R. rendszer” című
részt).SERVICE (Tervszerű karbantartás)
Ezzel a funkcióval lehetőség van a gépkocsi előírt
karbantartásával kapcsolatos információk kijelzésére.
Az információk megjelenítéséhez az alábbiak szerint
járjunk el:
– nyomjuk meg röviden a MENU ESC gombot:
a kijelzőn az előző beállításnak megfelelően megjelenik
a karbantartásig még hátralévő kilométerek vagy
mérföldek száma (lásd a „Mértékegységek” című részt);
– nyomjuk meg röviden a MENU ESC gombot a menü
képernyőre való visszatéréshez, vagy nyomjuk meg
hosszabban a standard képernyőre való visszatéréshez.
Megjegyzés A "Karbantartási terv" a gépkocsi
karbantartását 15 000 kilométerenként (vagy 9000
mérföldenként) írja elő. Ez a kijelzés az indítókulcs MAR
állásba fordításakor, az esedékes karbantartásig
hátralevő 2000 kilométertől (vagy 1240 mérföldtől),
200 kilométerenként (vagy 124 mérföldenként)
ismétlődve, automatikusan megjelenik a kijelzőn
fokozatosan csökkenő értékekkel. A karbantartásig
hátralevő 200 km-en belül a figyelmeztetés megjelenése
gyakrabban ismétlődik. A kijelzés kilométerben vagy
mérföldben történik, a mértékegység előzetes
beállításának megfelelően.
Ha az esedékes karbantartás ideje közeledik, az
indítókulcs MAR állásba fordításakor a kijelzőn
a „Service” felirat és az esedékes karbantartásig
hátralévő kilométerek vagy mérföldek száma jelenik
meg. A „Karbantartási tervben” előírt műveleteket
végeztessük el egy Abarth márkaszervizben, ahol ezután
elvégzik a kijelző nullázását is (reset).
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 27

28
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
AIR BAG/PASSENGER BAG
(Utas oldali elülső és oldalsó légzsák a medence
védelmét szolgáló oldallégzsák – side bag be- és
kikapcsolása)
Ezzel a funkcióval lehetőség van az utas oldali légzsák
be-/kikapcsolására.
Az alábbiak szerint járjunk el:
❒nyomjuk meg a MENU ESC gombot, és a (v)
(hatástalanítás) vagy a (Bag pass: On) (bekapcsolás)
felirat megjelenése után nyomjuk meg a
+vagy
a
−gombot, majd nyomjuk meg ismét a MENU ESC
gombot;
❒a kijelzőn megjelenik a megerősítést kérő üzenet;
❒nyomjuk meg a+vagy a−gombot
a bekapcsolás/hatástalanítás (Yes
−Igen) vagy a törlés
(No
−Nem) megerősítésének kiválasztásához;
❒nyomjuk meg röviden a MENU ESC gombot
a megerősítő üzenet megjelenítéséhez és a menü
képernyőre való visszatéréshez, vagy nyomjuk meg
hosszabban a standard képernyőre a beállítások
tárolása nélküli visszatéréshez.DAY TIME RUNNING LIGHTS (D. R. L.)
(egyes változatoknál és piacokon)
Ezzel a funkcióval lehetőség van a nappali menetjelző
fények be-/kikapcsolására.
A funkció be- vagy kikapcsolásához az alábbiak szerint
járjunk el:
– nyomjuk meg röviden a MENU ESC gombot:
a kijelzőn megjelenik egy almenü;
– a MENU ESC gomb rövid idejű megnyomására
a kijelzőn az előző beállításnak megfelelően villogni kezd
az „On” vagy „Off ” felirat;
– nyomjuk meg a
+vagy −gombot a kiválasztáshoz;
– a MENU ESC gomb rövid idejű megnyomásával
visszatérhetünk az almenü képernyőjére, vagy a gomb
hosszabb ideig tartó megnyomásával a főmenü
képernyőre tudunk visszatérni a beállítások tárolása
nélkül;
– nyomjuk meg ismét a MENU ESC gombot hosszabban
a standard képernyőre vagy a főmenübe való
visszatéréshez, az aktuális menü szintjétől függően.
EXIT MENU
Ez az utolsó pont, ami bezárja a menüben ciklusba
rendezett beállításokat.
Nyomjuk meg röviden a MENU ESC gombot a standard
képernyőre a beállítások tárolása nélküli visszatéréshez.
A – gomb megnyomásával a kijelző visszatér az első
menüponthoz (Speed warning).
001-028 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:26 Pagina 28

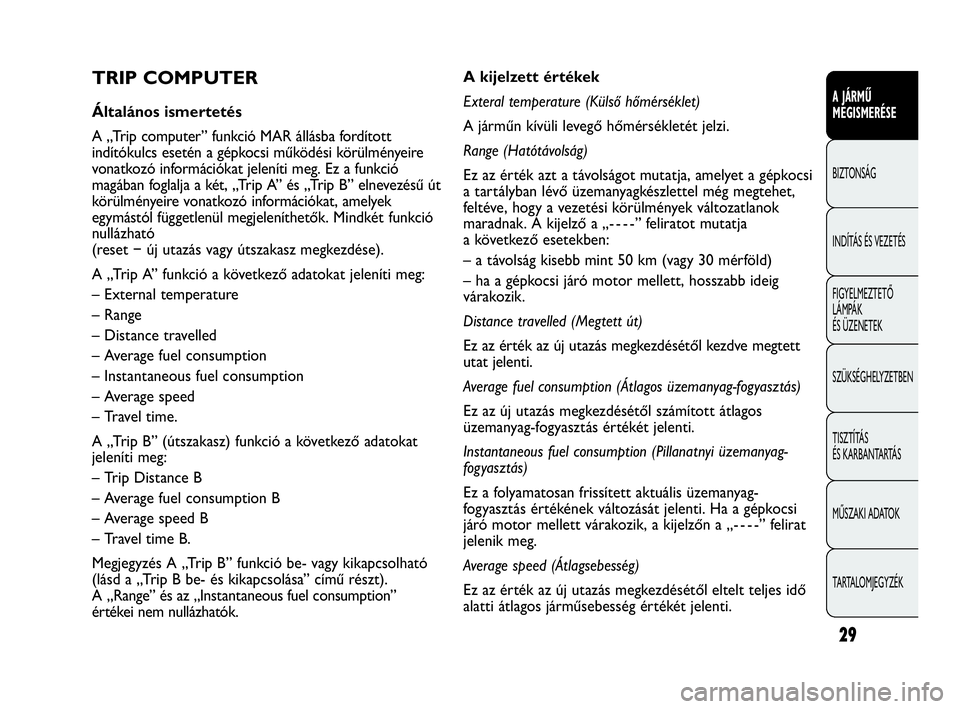

A kijelzett értékek
Exteral temperature (Külső hőmérséklet)
A járműn kívüli levegő hőmérsékletét jelzi.
Range (Hatótávolság)
Ez az érték azt a távolságot mutatja, amelyet a gépkocsi
a tartályban lévő üzemanyagkészlettel még megtehet,
feltéve, hogy a vezetési körülmények változatlanok
maradnak. A kijelző a „- - - -” feliratot mutatja
a következő esetekben:
– a távolság kisebb mint 50 km (vagy 30 mérföld)
– ha a gépkocsi járó motor mellett, hosszabb ideig
várakozik.
Distance travelled (Megtett út)
Ez az érték az új utazás megkezdésétől kezdve megtett
utat jelenti.
Average fuel consumption (Átlagos üzemanyag-fogyasztás)
Ez az új utazás megkezdésétől számított átlagos
üzemanyag-fogyasztás értékét jelenti.
Instantaneous fuel consumption (Pillanatnyi üzemanyag-
fogyasztás)
Ez a folyamatosan frissített aktuális üzemanyag-
fogyasztás értékének változását jelenti. Ha a gépkocsi
járó motor mellett várakozik, a kijelzőn a „- - - -” felirat
jelenik meg.
Average speed (Átlagsebesség)
Ez az érték az új utazás megkezdésétől eltelt teljes idő
alatti átlagos járműsebesség értékét jelenti.TRIP COMPUTER
Általános ismertetés
A „Trip computer” funkció MAR állásba fordított
indítókulcs esetén a gépkocsi működési körülményeire
vonatkozó információkat jeleníti meg. Ez a funkció
magában foglalja a két, „Trip A” és „Trip B” elnevezésű út
körülményeire vonatkozó információkat, amelyek
egymástól függetlenül megjeleníthetők. Mindkét funkció
nullázható
(reset − új utazás vagy útszakasz megkezdése).
A „Trip A” funkció a következő adatokat jeleníti meg:
– External temperature
– Range
– Distance travelled
– Average fuel consumption
– Instantaneous fuel consumption
– Average speed
– Travel time.
A „Trip B” (útszakasz) funkció a következő adatokat
jeleníti meg:
– Trip Distance B
– Average fuel consumption B
– Average speed B
– Travel time B.
Megjegyzés A „Trip B” funkció be- vagy kikapcsolható
(lásd a „Trip B be- és kikapcsolása” című részt).
A „Range” és az „Instantaneous fuel consumption”
értékei nem nullázhatók.
29
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:50 Pagina 29

F0U018Ab19. ábra
Új utazás
Azután kezdődik, miután a nullázás megtörtént:
– a „manuális” nullázás a felhasználó által, a megfelelő
gomb megnyomásával történik;
– az „automatikus” nullázás akkor megy végbe, amikor
a „megtett távolság” eléri a 99999,9 km értéket, vagy
amikor az „utazási idő” eléri a 99,59 értéket (99 óra
59 perc);
– vagy amikor az akkumulátort lekötés után ismét
visszakötjük a gépkocsi elektromos hálózatára.
FIGYELMEZTETÉS A „Trip A” kijelzéshez tartozó
adatok törlése csak az ezzel a funkcióval kapcsolatos
információkat törli.
FIGYELMEZTETÉS A „Trip B” kijelzéshez tartozó
adatok törlése csak az ezzel a funkcióval kapcsolatos
információkat törli.
Eljárás új utazás megkezdésekor
A nullázáshoz (reset) MAR állásba fordított indítókulcs
mellett tartsuk megnyomva a TRIP gombot legalább 2
másodpercig.
Kilépés a Trip funkcióból
A Trip funkcióból való kilépéshez: tartsuk lenyomva
a MENU ESC gombot 2 másodpercnél hosszabb ideig. Travel time
Ez az érték az új utazás megkezdésétől eltelt időt
jelenti.
FIGYELMEZTETÉS Megfelelő információ hiányában
a Trip computer kijelzőjén a „- - - -” felirat látható
Amikor a normális működési állapot visszaáll,
a különféle értékek kiszámítása szabályosan
újrakezdődik, anélkül, hogy az üzemzavar előtt kijelzett
értékek törlődnének vagy új útszakasz számítása
kezdődne.

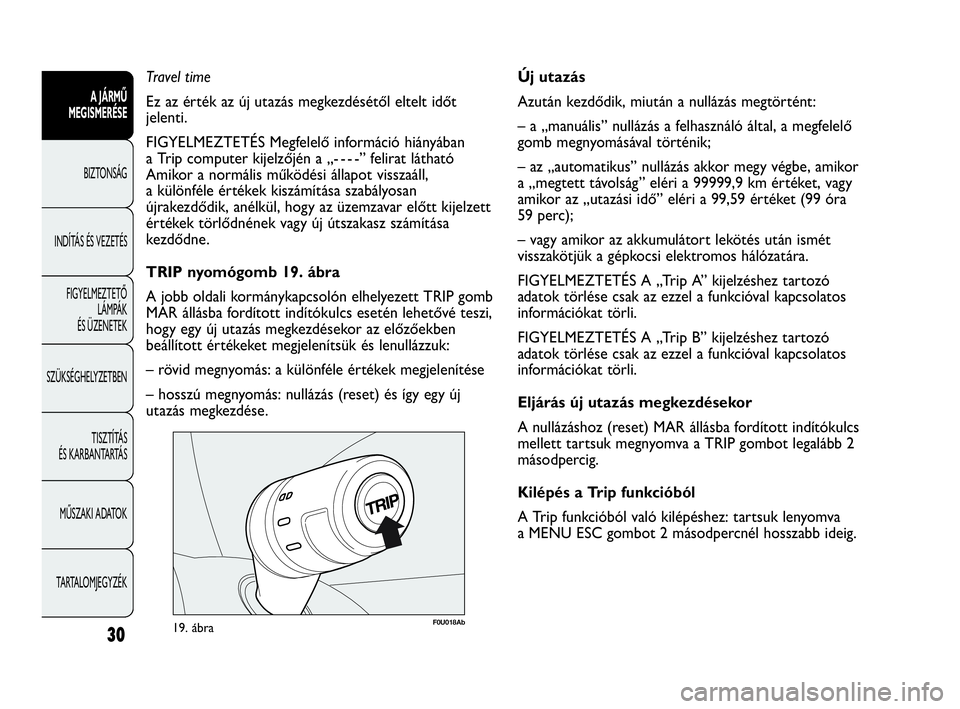

TRIP nyomógomb 19. ábra
A jobb oldali kormánykapcsolón elhelyezett TRIP gomb
MAR állásba fordított indítókulcs esetén lehetővé teszi,
hogy egy új utazás megkezdésekor az előzőekben
beállított értékeket megjelenítsük és lenullázzuk:
– rövid megnyomás: a különféle értékek megjelenítése
– hosszú megnyomás: nullázás (reset) és így egy új
utazás megkezdése.
30
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:50 Pagina 30

F0U019Ab20. ábra

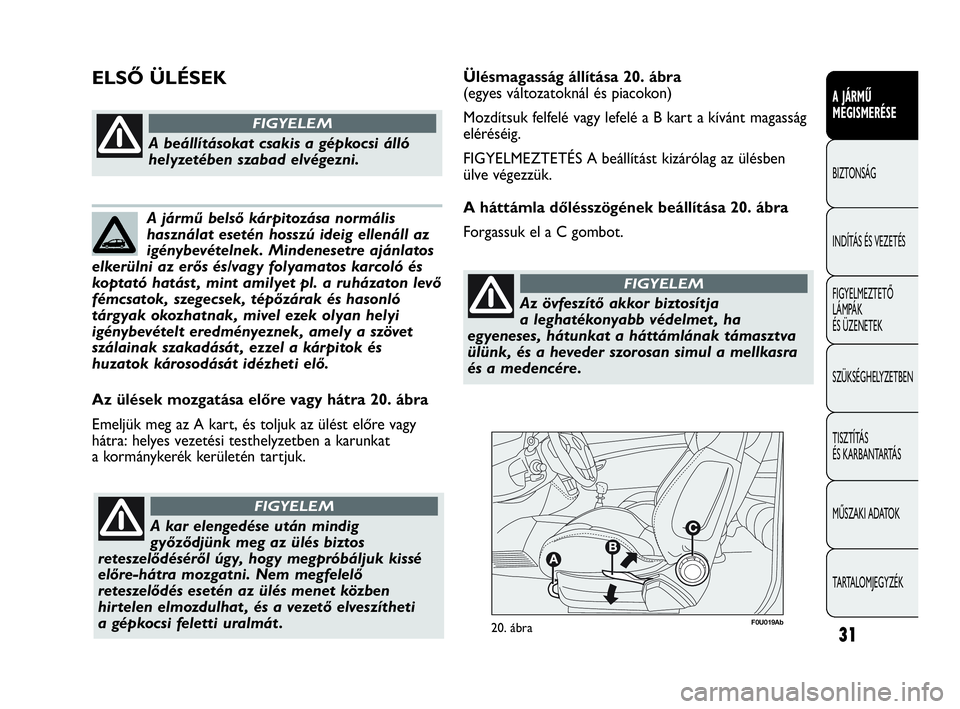

Az ülések mozgatása előre vagy hátra 20. ábra
Emeljük meg az A kart, és toljuk az ülést előre vagy
hátra: helyes vezetési testhelyzetben a karunkat
a kormánykerék kerületén tartjuk.
A beállításokat csakis a gépkocsi álló
helyzetében szabad elvégezni.
FIGYELEM
A kar elengedése után mindig
győződjünk meg az ülés biztos
reteszelődéséről úgy, hogy megpróbáljuk kissé
előre-hátra mozgatni. Nem megfelelő
reteszelődés esetén az ülés menet közben
hirtelen elmozdulhat , és a vezető elveszítheti
a gépkocsi feletti uralmát .
FIGYELEM
A jármű belső kárpitozása normális
használat esetén hosszú ideig ellenáll az
igénybevételnek. Mindenesetre ajánlatos
elkerülni az erős és/vagy folyamatos karcoló és
koptató hatást , mint amilyet pl. a ruházaton levő
fémcsatok, szegecsek, tépőzárak és hasonló
tárgyak okozhatnak, mivel ezek olyan helyi
igénybevételt eredményeznek, amely a szövet
szálainak szakadását , ezzel a kárpitok és
huzatok károsodását idézheti elő.
ELSŐ ÜLÉSEKÜlésmagasság állítása 20. ábra
(egyes változatoknál és piacokon)
Mozdítsuk felfelé vagy lefelé a B kart a kívánt magasság
eléréséig.
FIGYELMEZTETÉS A beállítást kizárólag az ülésben
ülve végezzük.
A háttámla dőlésszögének beállítása 20. ábra
Forgassuk el a C gombot.
31
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
Az övfeszítő akkor biztosítja
a leghatékonyabb védelmet , ha
egyeneses, hátunkat a háttámlának támasztva
ülünk, és a heveder szorosan simul a mellkasra
és a medencére.
FIGYELEM
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:50 Pagina 31
