2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

224
AUTÓRÁDIÓ
Audio HI-FI berendezés
(adott változat/piac esetében)
Első hangszórók
❒N° 2 tweeter az ajtónyitó fogantyúra szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve;
❒A csomagtartóban elhelyezett r N° 1 Box sub-
woofer (jobb oldal);
❒N° 1 többcsatornás audió ASP erősítő a műszerfal

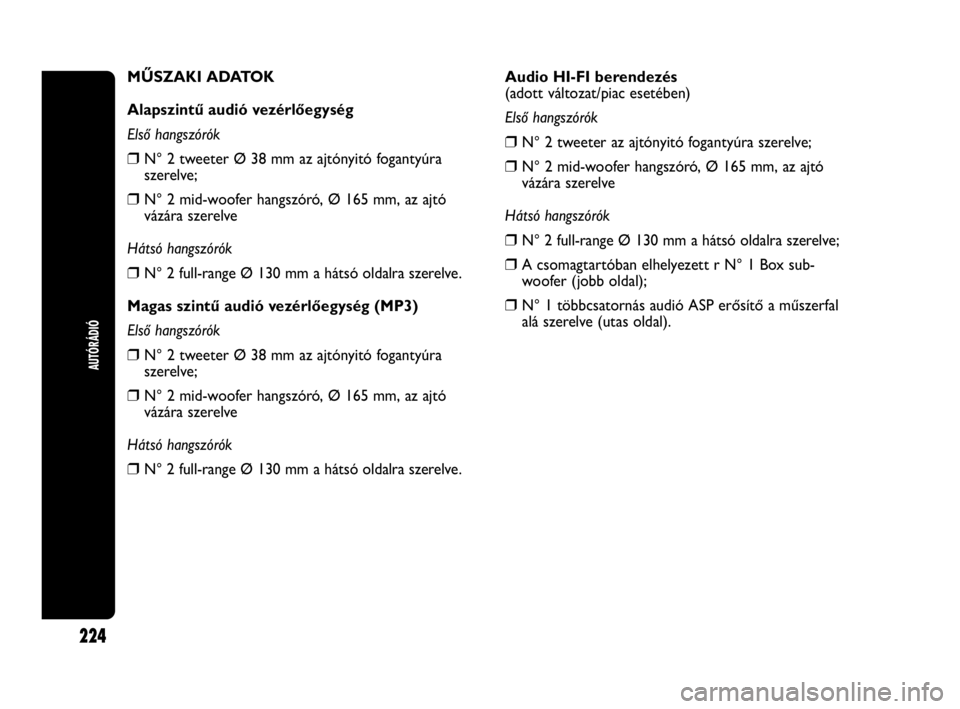

alá szerelve (utas oldal). MŰSZAKI ADATOK
Alapszintű audió vezérlőegység
Első hangszórók
❒N° 2 tweeter Ø 38 mm az ajtónyitó fogantyúra
szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve.
Magas szintű audió vezérlőegység (MP3)
Első hangszórók
❒N° 2 tweeter Ø 38 mm az ajtónyitó fogantyúra
szerelve;
❒N° 2 mid-woofer hangszóró, Ø 165 mm, az ajtó
vázára szerelve
Hátsó hangszórók
❒N° 2 full-range Ø 130 mm a hátsó oldalra szerelve.
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 224

225
AUTÓRÁDIÓ

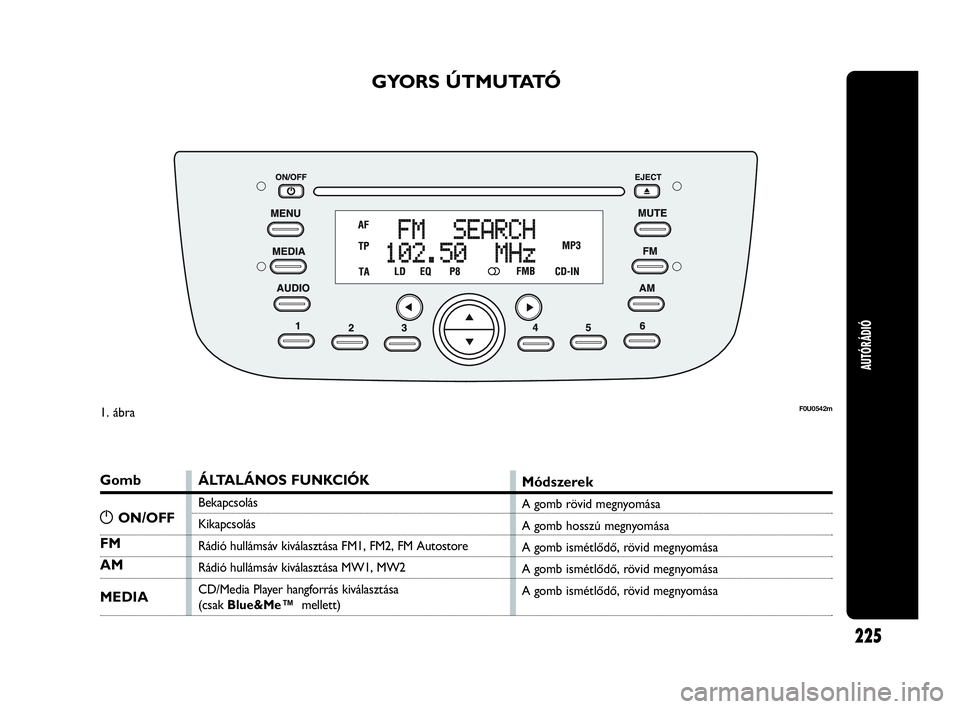

GYORS ÚTMUTATÓ
Gomb
FM
AM
MEDIA
ÁLTALÁNOS FUNKCIÓK
Bekapcsolás
Kikapcsolás
Rádió hullámsáv kiválasztása FM1, FM2, FM Autostore
Rádió hullámsáv kiválasztása MW1, MW2
CD/Media Player hangforrás kiválasztása
(csak Blue&Me™ mellett)
Módszerek
A gomb rövid megnyomása
A gomb hosszú megnyomása
A gomb ismétlődő, rövid megnyomása
A gomb ismétlődő, rövid megnyomása
A gomb ismétlődő, rövid megnyomása
F0U0542m
gON/OFF
1. ábra
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 225

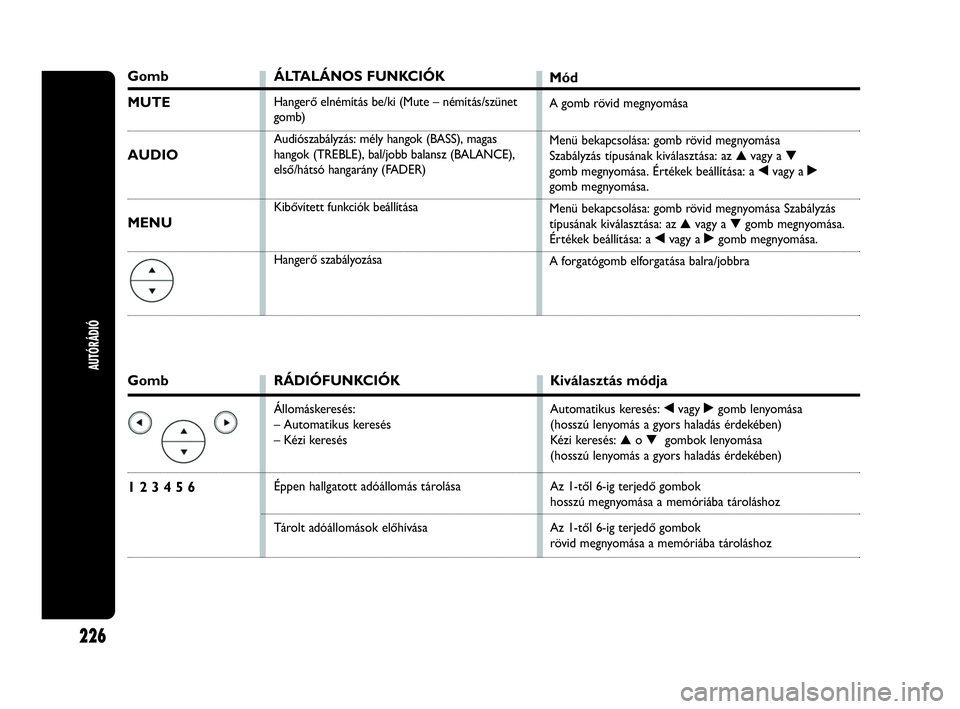

Gomb
1 2 3 4 5 6
RÁDIÓFUNKCIÓK
Állomáskeresés:
– Automatikus keresés
– Kézi keresés
Éppen hallgatott adóállomás tárolása
Tárolt adóállomások előhívása
Kiválasztás módja
Automatikus keresés: ¯vagy ˙gomb lenyomása
(hosszú lenyomás a gyors haladás érdekében)
Kézi keresés: ▲o▼ gombok lenyomása
(hosszú lenyomás a gyors haladás érdekében)
Az 1-től 6-ig terjedő gombok
hosszú megnyomása a memóriába tároláshoz
Az 1-től 6-ig terjedő gombok
rövid megnyomása a memóriába tároláshoz
Gomb
MUTE
AUDIO
MENU
ÁLTALÁNOS FUNKCIÓK
Hangerő elnémítás be/ki (Mute – némítás/szünet
gomb)
Audiószabályzás: mély hangok (BASS), magas
hangok (TREBLE), bal/jobb balansz (BALANCE),
első/hátsó hangarány (FADER)
Kibővített funkciók beállítása
Hangerő szabályozása
Mód
A gomb rövid megnyomása
Menü bekapcsolása: gomb rövid megnyomása
Szabályzás típusának kiválasztása: az ▲vagy a ▼
gomb megnyomása. Értékek beállítása: a ¯vagy a ˙
gomb megnyomása.
Menü bekapcsolása: gomb rövid megnyomása Szabályzás
típusának kiválasztása: az ▲vagy a ▼gomb megnyomása.
Értékek beállítása: a ¯vagy a ˙gomb megnyomása.
A forgatógomb elforgatása balra/jobbra
AUTÓRÁDIÓ
226
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 226

AUTÓRÁDIÓ
227

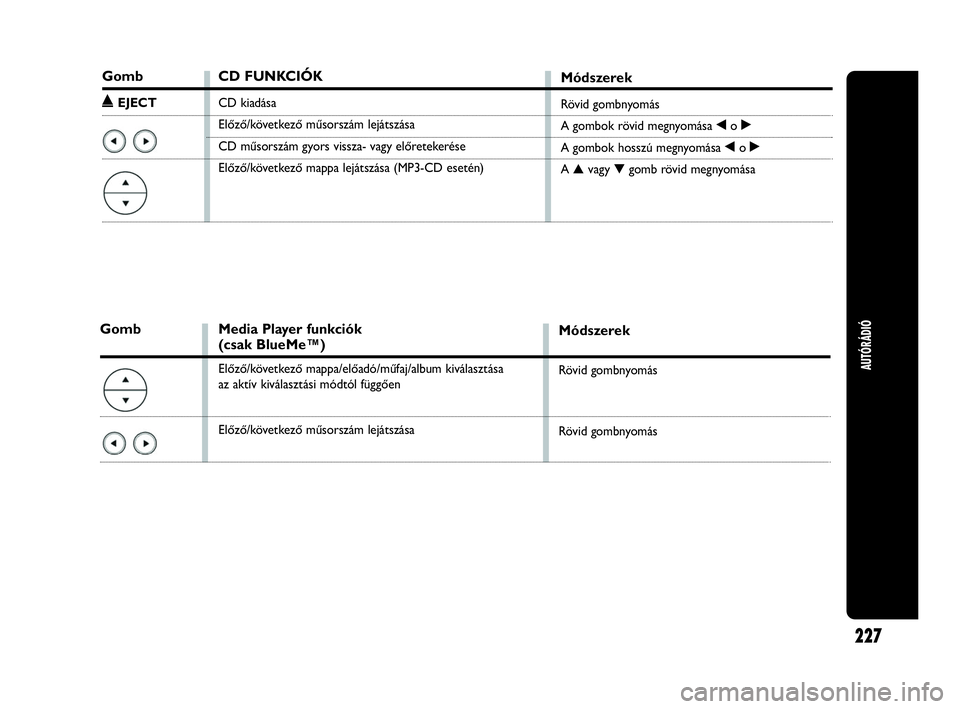

Gomb
˚EJECT
CD FUNKCIÓK
CD kiadása
Előző/következő műsorszám lejátszása
CD műsorszám gyors vissza- vagy előretekerése
Előző/következő mappa lejátszása (MP3-CD esetén)
Módszerek
Rövid gombnyomás
A gombok rövid megnyomása ¯o ˙
A gombok hosszú megnyomása ¯o ˙
A ▲vagy ▼gomb rövid megnyomása
Media Player funkciók
(csak BlueMe™)
Előző/következő mappa/előadó/műfaj/album kiválasztása
az aktív kiválasztási módtól függően
Előző/következő műsorszám lejátszása
Módszerek
Rövid gombnyomás
Rövid gombnyomás
Gomb
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 227

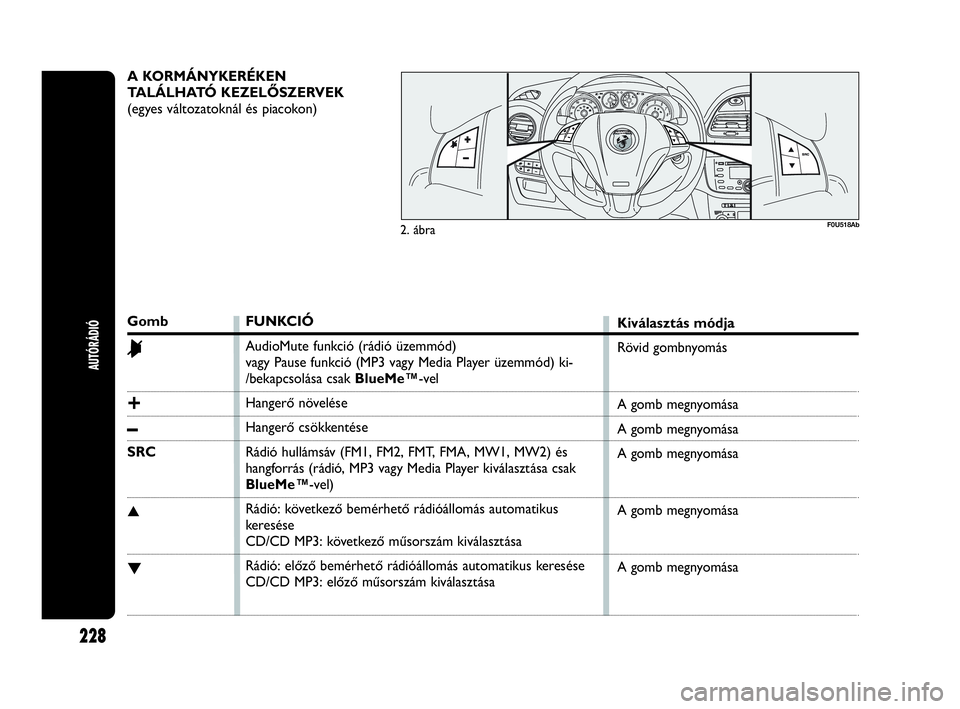

A KORMÁNYKERÉKEN
TALÁLHATÓ KEZELŐSZERVEK
(egyes változatoknál és piacokon)
F0U518Ab
Gomb
&
+
–
SRC
▲
▼
FUNKCIÓ
AudioMute funkció (rádió üzemmód)
vagy Pause funkció (MP3 vagy Media Player üzemmód) ki-
/bekapcsolása csak BlueMe™-vel
Hangerő növelése
Hangerő csökkentése
Rádió hullámsáv (FM1, FM2, FMT, FMA, MW1, MW2) és
hangforrás (rádió, MP3 vagy Media Player kiválasztása csak
BlueMe™-vel)
Rádió: következő bemérhető rádióállomás automatikus
keresése
CD/CD MP3: következő műsorszám kiválasztása
Rádió: előző bemérhető rádióállomás automatikus keresése
CD/CD MP3: előző műsorszám kiválasztásaKiválasztás módja
Rövid gombnyomás
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
A gomb megnyomása
AUTÓRÁDIÓ
228
2. ábra
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 228

AUTÓRÁDIÓ
229
ÁLTALÁNOS ISMERTETŐ
A rádió az alábbi funkciókkal rendelkezik:
Rádió
❒PLL hangolás az FM/AM/MW hullámsávokon;
❒RDS (Radio Data System) a következő funkciókkal:
TA (közlekedési információk) – TP (közlekedési
programok) – EON (Előtérbe helyezett más hálózat)
– REG (helyi adók vétele);
❒AF: alternatív frekvenciák keresése RDS
üzemmódban;
❒vészhelyzeti riasztások előkészítése;
❒kézi/automatikus állomáskeresés;
❒FM Multipath detektor;
❒30 állomás kézi rögzítése: 18 az FM sávban (6 az FM1,
6 az FM2 és 6 az FMT tartományban), 12 az MW
sávban (6 az MW1, 6 az MW2 tartományban);
❒6 FM állomás automatikus tárolása (Autostore
funkció) az erre szolgáló FM sávban;
❒a jármű sebességétől függő automatikus
hangerőszabályzás (SPEED VOLUME);
❒automatikus sztereó/monó kiválasztás.CD lejátszó
❒Lemez közvetlen kiválasztása;
❒Műsorszám kiválasztása (előre/hátra);
❒Műsorszámok gyors keresése (előre/hátra);
❒CD Display funkció: a műsorszám és a műsorszám
megkezdése óta eltelt idő megjelenítése;
❒Audió CD, CD-R és CD-RW lejátszása.
A multimédia CD-lemezek a hangfelvételek
mellett adatsávokat is tartalmaznak.
Az ilyen lemez lejátszása olyan mértékű
háttérzörejt okozhat , ami károsan befolyásolja
a közlekedés biztonságát , ezen felül károsítja
a végkimenetet és a hangszórókat .
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 229

AUTÓRÁDIÓ
230
MP3 CD-lejátszó
❒MP3-Infó funkció (ID3-TAG);
❒Mappa kiválasztása (előző/következő);
❒Műsorszám kiválasztása (előre/hátra);
❒Műsorszámok gyors keresése (előre/hátra);
❒MP3 Display funkció: mappa név, ID3-TAG
információk, műsorszám kezdete óta eltelt idő,
fájlnév megjelenítése;
❒Hang- és adathordozó CD, CD-R és CD-RW olvasása.Akusztikus rész
❒Mute/Pause (némítás/szünet) funkció;
❒Soft Mute funkció;
❒Loudness funkció;
❒Hétsávos grafikus equalizer (hangszínszabályzó);
❒Magas és mély hangok kiemelésének független
szabályozása;
❒Jobb/bal csatornák kiegyenlítése.
Media Player
(csak Blue&Me™)
A Media Player működéséhez olvassuk el aBlue&Me™
kiegészítő útmutatóban leírtakat.
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 230

AUTÓRÁDIÓ
231
RÁDIÓ BEKAPCSOLÁSA
A rádió a
g(ON/OFF) gomb rövid idejű
megnyomásával kapcsolható be.
A hangerő a bekapcsoláskor 5-ös fokozatú lesz, ha az
előző használat alkalmával ennél magasabb értékre volt
állítva.
Ha a készüléket kihúzott gyújtáskulccsal bekapcsoljuk,
akkor körülbelül 20 perc múlva automatikusan kikapcsol.
Az automatikus kikapcsolás után a
g(ON/OFF) gomb
megnyomásával a rádiót újabb 20 perces működési
időtartamra lehet bekapcsolni.
RÁDIÓ KIKAPCSOLÁSA
Tartsuk benyomva a
g(ON/OFF) gombot.
FUNKCIÓK ÉS BEÁLLÍTÁSOK
RÁDIÓ FUNKCIÓK KIVÁLASZTÁSA
Az FM gomb rövid és ismételt lenyomásával az alábbi
hangforrásokat tudjuk ciklikusan kiválasztani:
– TUNER („FM1”, „FM2”, „FMA”).
Az AM gomb rövid és ismételt lenyomásával az alábbi
hangforrásokat tudjuk ciklikusan kiválasztani:
– TUNER („MW1”, „MW2”).
CD FUNKCIÓ KIVÁLASZTÁSA
A MEDIA gomb rövid lenyomásával tudjuk a CD
funkciót kiválasztani.
HANGFORRÁS MEMÓRIA FUNKCIÓ
Ha a CD hallgatása közben egy másik funkciót
választunk (pl. rádió), a CD lejátszása megszakad, és
a CD-lejátszó funkció újbóli bekapcsolásakor a lejátszás
ott folytatódik, ahol a megszakítás pillanatában volt.
Ha a rádió hallgatása közben választunk egy másik
funkciót, a rádió funkcióra való visszatéréskor
a legutóbb hallgatott állomás műsora folytatódik.
221-258 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:56 Pagina 231
