2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

80
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

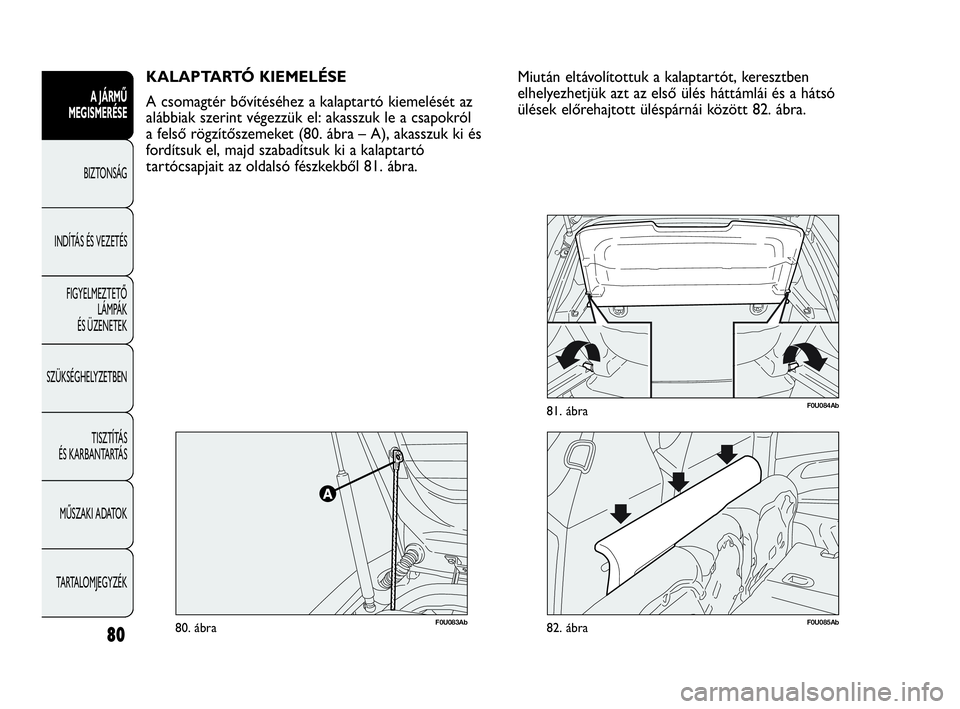

KALAPTARTÓ KIEMELÉSE
A csomagtér bővítéséhez a kalaptartó kiemelését az
alábbiak szerint végezzük el: akasszuk le a csapokról
a felső rögzítőszemeket (80. ábra – A), akasszuk ki és
fordítsuk el, majd szabadítsuk ki a kalaptartó
tartócsapjait az oldalsó fészkekből 81. ábra.
F0U083Ab80. ábraF0U085Ab82. ábra
F0U084Ab81. ábra
Miután eltávolítottuk a kalaptartót, keresztben
elhelyezhetjük azt az első ülés háttámlái és a hátsó
ülések előrehajtott üléspárnái között 82. ábra.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 80

81
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

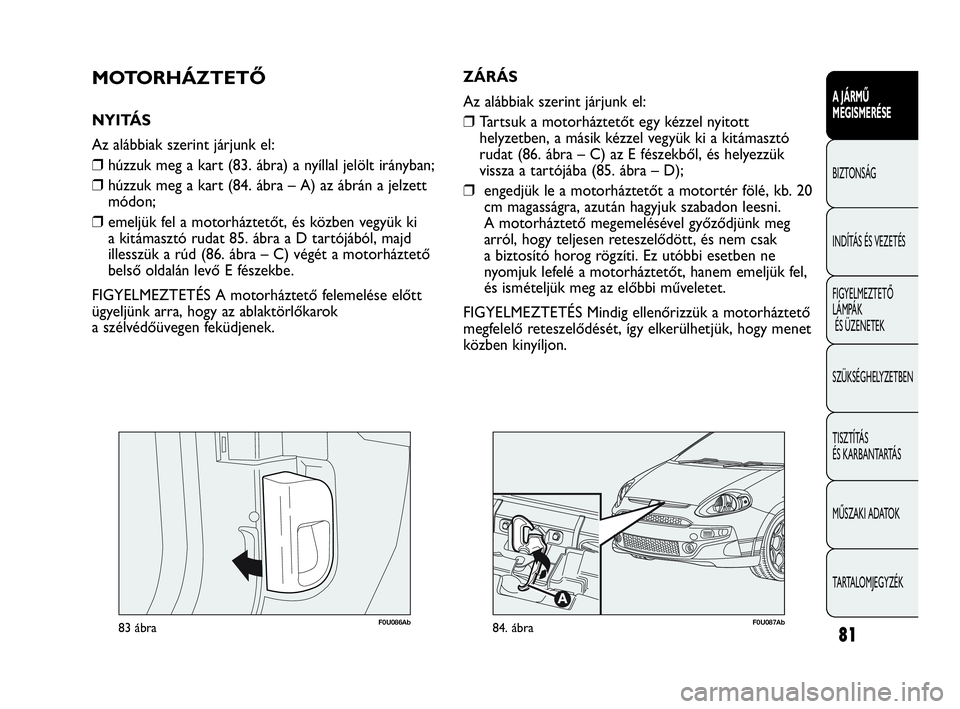

F0U086Ab83 ábra
MOTORHÁZTETŐ
NYITÁS
Az alábbiak szerint járjunk el:
❒húzzuk meg a kart (83. ábra) a nyíllal jelölt irányban;
❒húzzuk meg a kart (84. ábra – A) az ábrán a jelzett
módon;
❒emeljük fel a motorháztetőt, és közben vegyük ki
a kitámasztó rudat 85. ábra a D tartójából, majd
illesszük a rúd (86. ábra – C) végét a motorháztető
belső oldalán levő E fészekbe.
FIGYELMEZTETÉS A motorháztető felemelése előtt
ügyeljünk arra, hogy az ablaktörlőkarok
a szélvédőüvegen feküdjenek.
F0U087Ab84. ábra
ZÁRÁS
Az alábbiak szerint járjunk el:
❒Tartsuk a motorháztetőt egy kézzel nyitott
helyzetben, a másik kézzel vegyük ki a kitámasztó
rudat (86. ábra – C) az E fészekből, és helyezzük
vissza a tartójába (85. ábra – D);
❒engedjük le a motorháztetőt a motortér fölé, kb. 20
cm magasságra, azután hagyjuk szabadon leesni.
A motorháztető megemelésével győződjünk meg
arról, hogy teljesen reteszelődött, és nem csak
a biztosító horog rögzíti. Ez utóbbi esetben ne
nyomjuk lefelé a motorháztetőt, hanem emeljük fel,
és ismételjük meg az előbbi műveletet.
FIGYELMEZTETÉS Mindig ellenőrizzük a motorháztető
megfelelő reteszelődését, így elkerülhetjük, hogy menet
közben kinyíljon.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 81

82
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

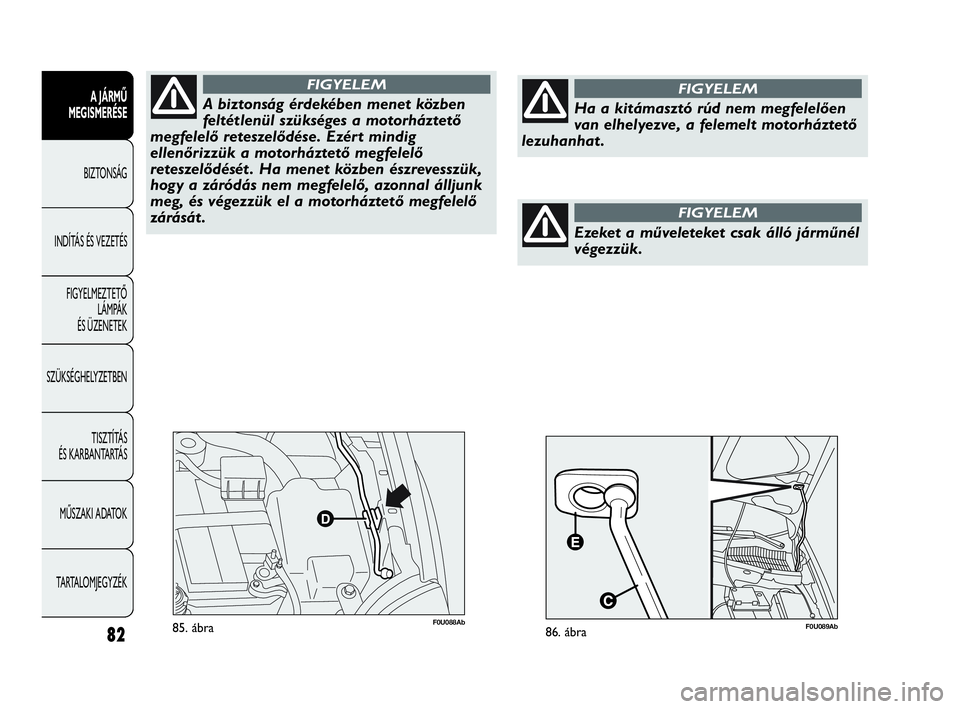

F0U088Ab85. ábra
A biztonság érdekében menet közben
feltétlenül szükséges a motorháztető
megfelelő reteszelődése. Ezért mindig
ellenőrizzük a motorháztető megfelelő
reteszelődését . Ha menet közben észrevesszük,
hogy a záródás nem megfelelő, azonnal álljunk
meg, és végezzük el a motorháztető megfelelő
zárását .
FIGYELEM
Ha a kitámasztó rúd nem megfelelően
van elhelyezve, a felemelt motorháztető
lezuhanhat .
FIGYELEM
F0U089Ab86. ábra
Ezeket a műveleteket csak álló járműnél
végezzük.
FIGYELEM
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 82

83
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

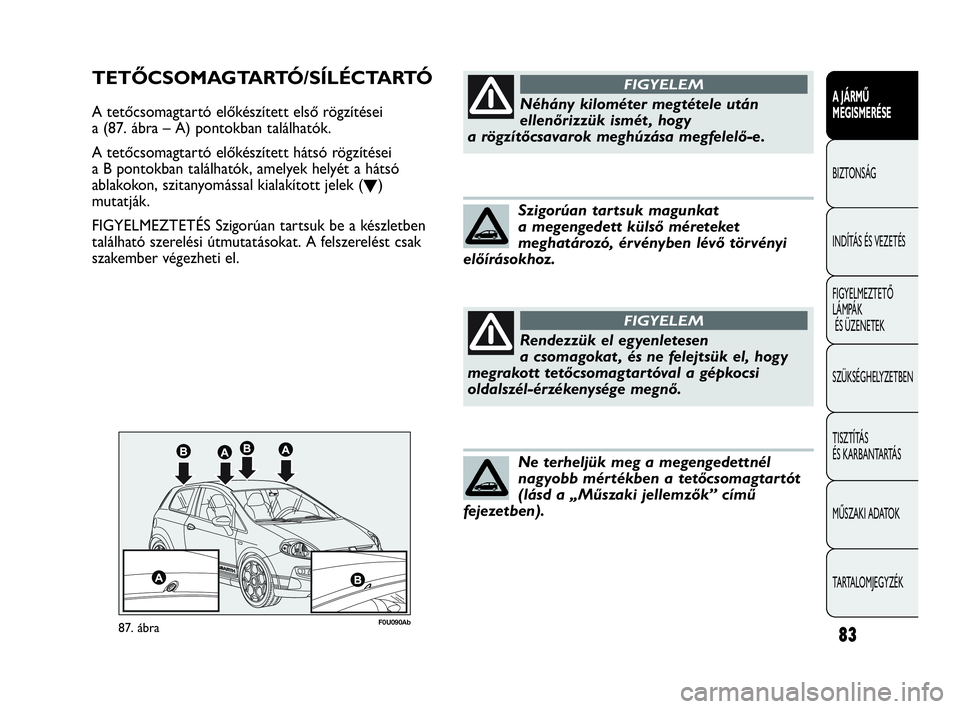

F0U090Ab87. ábra
TETŐCSOMAGTARTÓ/SÍLÉCTARTÓ
A tetőcsomagtartó előkészített első rögzítései
a (87. ábra – A) pontokban találhatók.
A tetőcsomagtartó előkészített hátsó rögzítései
a B pontokban találhatók, amelyek helyét a hátsó
ablakokon, szitanyomással kialakított jelek (
O)
mutatják.
FIGYELMEZTETÉS Szigorúan tartsuk be a készletben
található szerelési útmutatásokat. A felszerelést csak
szakember végezheti el.Néhány kilométer megtétele után
ellenőrizzük ismét , hogy
a rögzítőcsavarok meghúzása megfelelő-e.
FIGYELEM
Rendezzük el egyenletesen
a csomagokat , és ne felejtsük el, hogy
megrakott tetőcsomagtartóval a gépkocsi
oldalszél-érzékenysége megnő.
FIGYELEM
Szigorúan tartsuk magunkat
a megengedett külső méreteket
meghatározó, érvényben lévő törvényi
előírásokhoz.
Ne terheljük meg a megengedettnél
nagyobb mértékben a tetőcsomagtartót
(lásd a „Műszaki jellemzők” című
fejezetben).
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 83

84
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

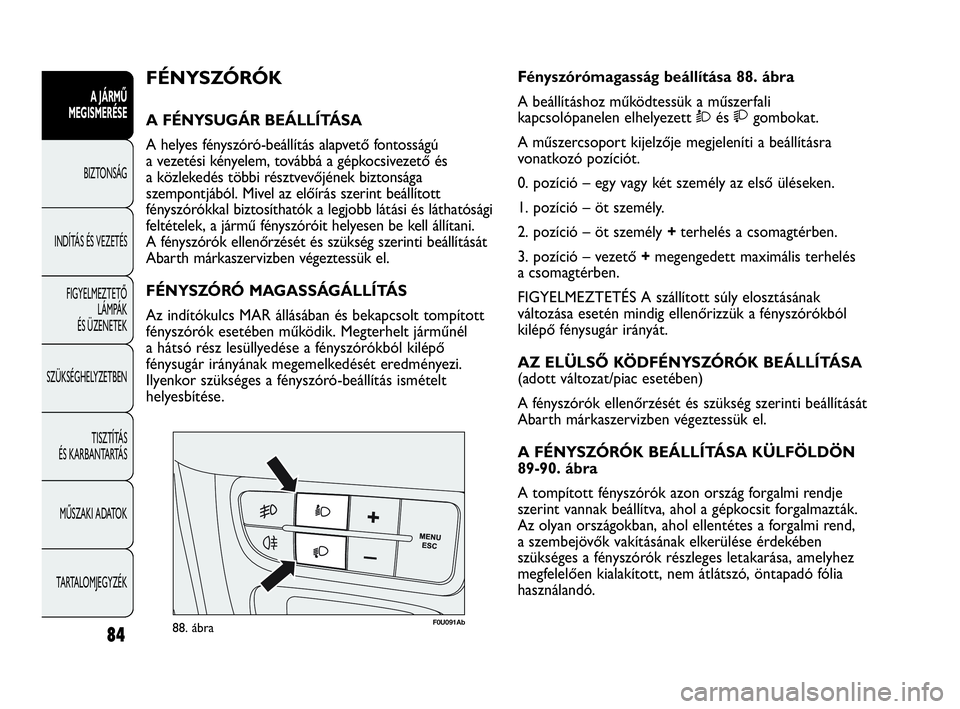

F0U091Ab88. ábra
Fényszórómagasság beállítása 88. ábra
A beállításhoz működtessük a műszerfali
kapcsolópanelen elhelyezett Òés gombokat.
A műszercsoport kijelzője megjeleníti a beállításra
vonatkozó pozíciót.
0. pozíció – egy vagy két személy az első üléseken.
1. pozíció – öt személy.
2. pozíció – öt személy +terhelés a csomagtérben.
3. pozíció – vezető +megengedett maximális terhelés
a csomagtérben.
FIGYELMEZTETÉS A szállított súly elosztásának
változása esetén mindig ellenőrizzük a fényszórókból
kilépő fénysugár irányát.
AZ ELÜLSŐ KÖDFÉNYSZÓRÓK BEÁLLÍTÁSA
(adott változat/piac esetében)
A fényszórók ellenőrzését és szükség szerinti beállítását
Abarth márkaszervizben végeztessük el.
A FÉNYSZÓRÓK BEÁLLÍTÁSA KÜLFÖLDÖN
89-90. ábra
A tompított fényszórók azon ország forgalmi rendje
szerint vannak beállítva, ahol a gépkocsit forgalmazták.
Az olyan országokban, ahol ellentétes a forgalmi rend,
a szembejövők vakításának elkerülése érdekében
szükséges a fényszórók részleges letakarása, amelyhez
megfelelően kialakított, nem átlátszó, öntapadó fólia
használandó. FÉNYSZÓRÓK
A FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú
a vezetési kényelem, továbbá a gépkocsivezető és
a közlekedés többi résztvevőjének biztonsága
szempontjából. Mivel az előírás szerint beállított
fényszórókkal biztosíthatók a legjobb látási és láthatósági
feltételek, a jármű fényszóróit helyesen be kell állítani.
A fényszórók ellenőrzését és szükség szerinti beállítását
Abarth márkaszervizben végeztessük el.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított
fényszórók esetében működik. Megterhelt járműnél
a hátsó rész lesüllyedése a fényszórókból kilépő
fénysugár irányának megemelkedését eredményezi.
Ilyenkor szükséges a fényszóró-beállítás ismételt
helyesbítése.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 84

85
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

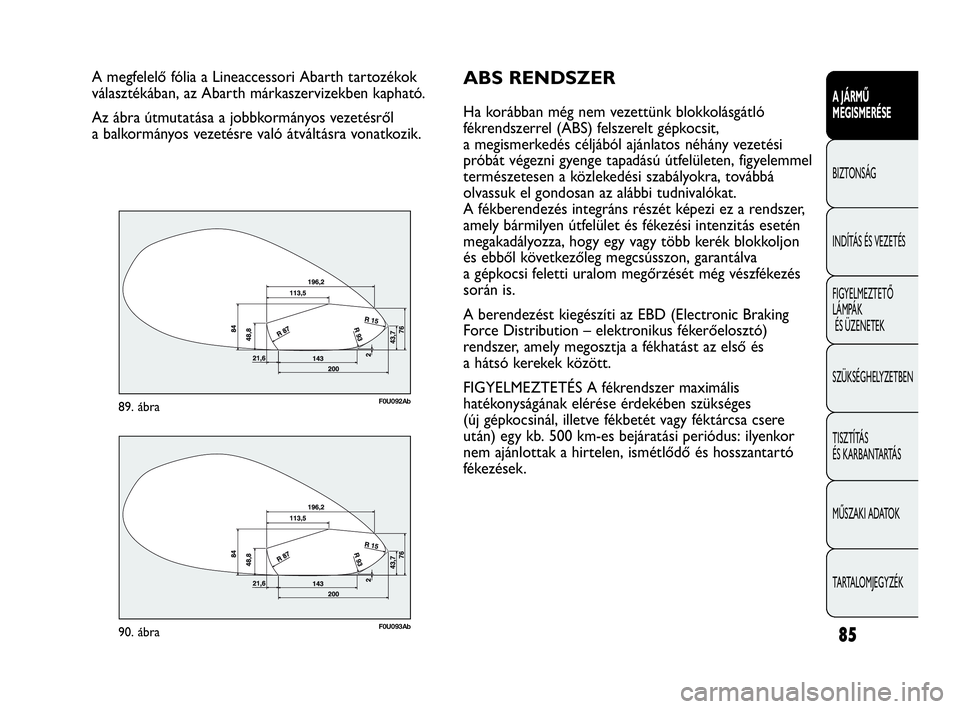

A megfelelő fólia a Lineaccessori Abarth tartozékok
választékában, az Abarth márkaszervizekben kapható.
Az ábra útmutatása a jobbkormányos vezetésről
a balkormányos vezetésre való átváltásra vonatkozik.
F0U092Ab89. ábra
F0U093Ab90. ábra
ABS RENDSZER
Ha korábban még nem vezettünk blokkolásgátló
fékrendszerrel (ABS) felszerelt gépkocsit,
a megismerkedés céljából ajánlatos néhány vezetési
próbát végezni gyenge tapadású útfelületen, figyelemmel
természetesen a közlekedési szabályokra, továbbá
olvassuk el gondosan az alábbi tudnivalókat.
A fékberendezés integráns részét képezi ez a rendszer,
amely bármilyen útfelület és fékezési intenzitás esetén
megakadályozza, hogy egy vagy több kerék blokkoljon
és ebből következőleg megcsússzon, garantálva
a gépkocsi feletti uralom megőrzését még vészfékezés
során is.
A berendezést kiegészíti az EBD (Electronic Braking
Force Distribution – elektronikus fékerőelosztó)
rendszer, amely megosztja a fékhatást az első és
a hátsó kerekek között.
FIGYELMEZTETÉS A fékrendszer maximális
hatékonyságának elérése érdekében szükséges
(új gépkocsinál, illetve fékbetét vagy féktárcsa csere
után) egy kb. 500 km-es bejáratási periódus: ilyenkor
nem ajánlottak a hirtelen, ismétlődő és hosszantartó
fékezések.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 85

86
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

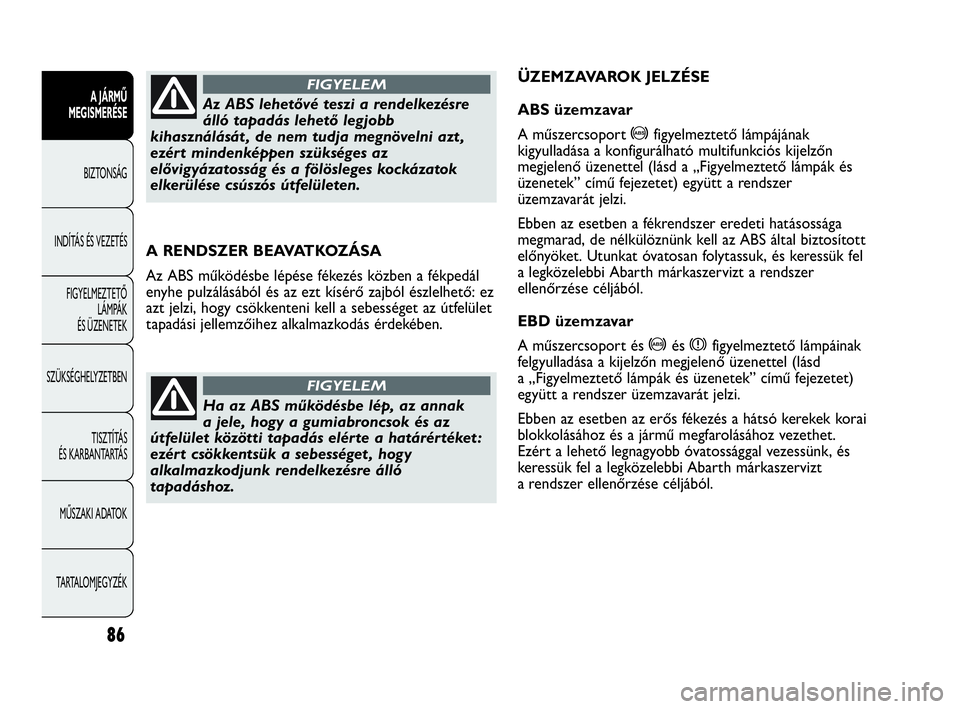

A RENDSZER BEAVATKOZÁSA
Az ABS működésbe lépése fékezés közben a fékpedál
enyhe pulzálásából és az ezt kísérő zajból észlelhető: ez
azt jelzi, hogy csökkenteni kell a sebességet az útfelület
tapadási jellemzőihez alkalmazkodás érdekében.
Az ABS lehetővé teszi a rendelkezésre
álló tapadás lehető legjobb
kihasználását , de nem tudja megnövelni azt ,
ezért mindenképpen szükséges az
elővigyázatosság és a fölösleges kockázatok
elkerülése csúszós útfelületen.
FIGYELEM
Ha az ABS működésbe lép, az annak
a jele, hogy a gumiabroncsok és az
útfelület közötti tapadás elérte a határértéket :
ezért csökkentsük a sebességet , hogy
alkalmazkodjunk rendelkezésre álló
tapadáshoz.
FIGYELEM
ÜZEMZAVAROK JELZÉSE
ABS üzemzavar
A műszercsoport >figyelmeztető lámpájának
kigyulladása a konfigurálható multifunkciós kijelzőn
megjelenő üzenettel (lásd a „Figyelmeztető lámpák és
üzenetek” című fejezetet) együtt a rendszer
üzemzavarát jelzi.
Ebben az esetben a fékrendszer eredeti hatásossága
megmarad, de nélkülöznünk kell az ABS által biztosított
előnyöket. Utunkat óvatosan folytassuk, és keressük fel
a legközelebbi Abarth márkaszervizt a rendszer
ellenőrzése céljából.
EBD üzemzavar
A műszercsoport és >és xfigyelmeztető lámpáinak
felgyulladása a kijelzőn megjelenő üzenettel (lásd
a „Figyelmeztető lámpák és üzenetek” című fejezetet)
együtt a rendszer üzemzavarát jelzi.
Ebben az esetben az erős fékezés a hátsó kerekek korai
blokkolásához és a jármű megfarolásához vezethet.
Ezért a lehető legnagyobb óvatossággal vezessünk, és
keressük fel a legközelebbi Abarth márkaszervizt
a rendszer ellenőrzése céljából.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 86

87
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

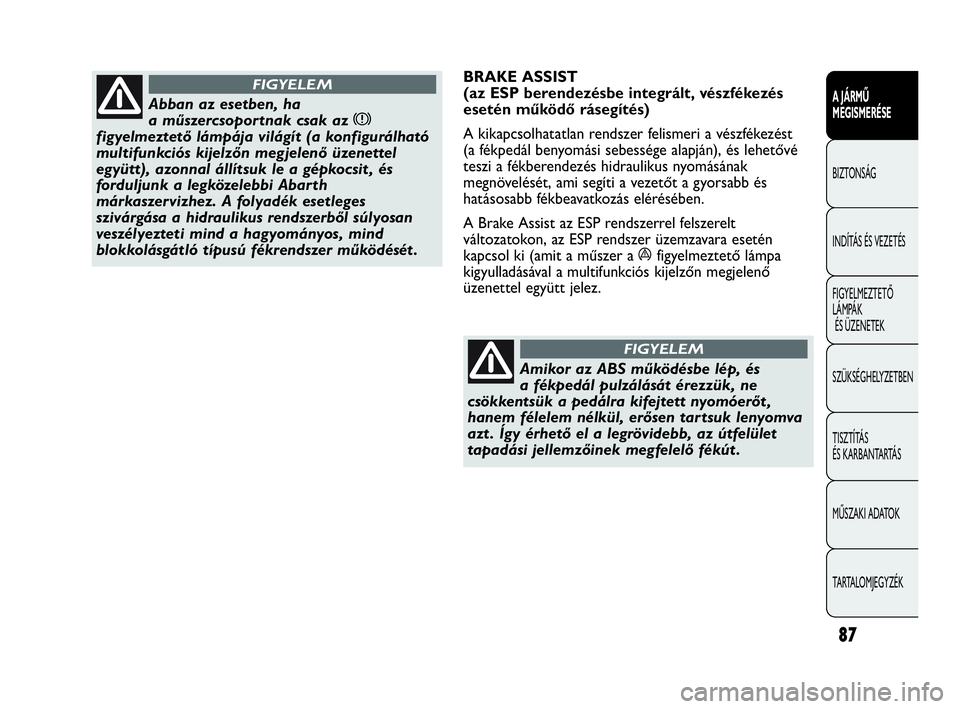

Abban az esetben, ha
a műszercsoportnak csak az x
figyelmeztető lámpája világít (a konfigurálható
multifunkciós kijelzőn megjelenő üzenettel
együtt), azonnal állítsuk le a gépkocsit , és
forduljunk a legközelebbi Abarth
márkaszervizhez. A folyadék esetleges
szivárgása a hidraulikus rendszerből súlyosan
veszélyezteti mind a hagyományos, mind
blokkolásgátló típusú fékrendszer működését .
FIGYELEMBRAKE ASSIST
(az ESP berendezésbe integrált, vészfékezés
esetén működő rásegítés)
A kikapcsolhatatlan rendszer felismeri a vészfékezést
(a fékpedál benyomási sebessége alapján), és lehetővé
teszi a fékberendezés hidraulikus nyomásának
megnövelését, ami segíti a vezetőt a gyorsabb és
hatásosabb fékbeavatkozás elérésében.
A Brake Assist az ESP rendszerrel felszerelt
változatokon, az ESP rendszer üzemzavara esetén
kapcsol ki (amit a műszer aáfigyelmeztető lámpa
kigyulladásával a multifunkciós kijelzőn megjelenő
üzenettel együtt jelez.
Amikor az ABS működésbe lép, és
a fékpedál pulzálását érezzük, ne
csökkentsük a pedálra kifejtett nyomóerőt ,
hanem félelem nélkül, erősen tartsuk lenyomva
azt . Így érhető el a legrövidebb, az útfelület
tapadási jellemzőinek megfelelő fékút .
FIGYELEM
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:52 Pagina 87
