2010 Abarth Punto Evo Kezelési és karbantartási útmutató (in Hungarian)

64
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U057Ab56. ábra

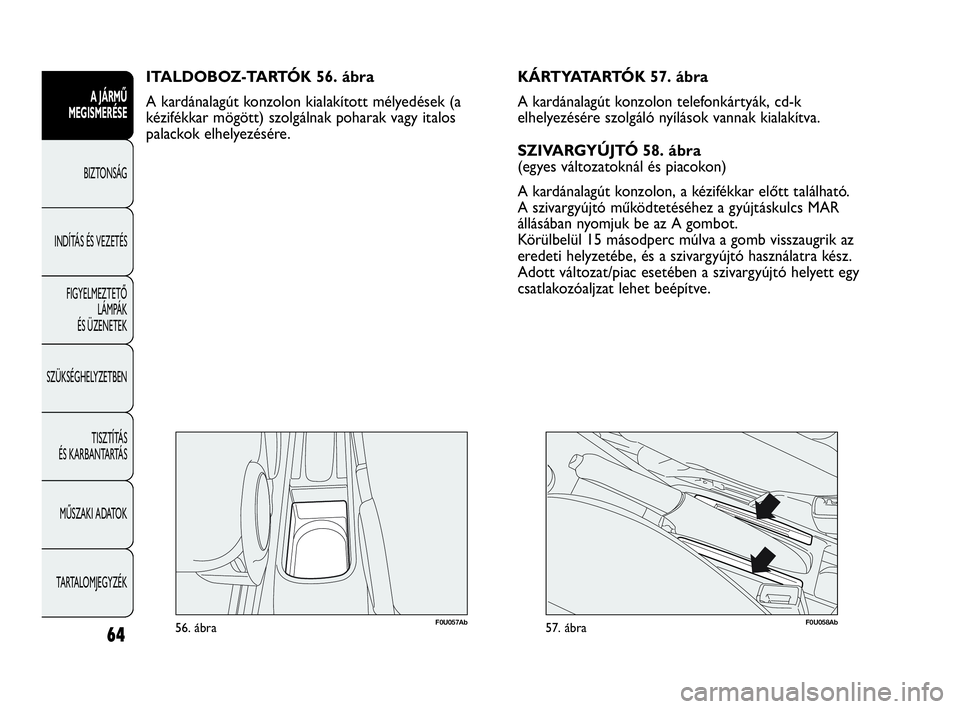

ITALDOBOZ-TARTÓK 56. ábra
A kardánalagút konzolon kialakított mélyedések (a
kézifékkar mögött) szolgálnak poharak vagy italos
palackok elhelyezésére.
F0U058Ab57. ábra
KÁRTYATARTÓK 57. ábra
A kardánalagút konzolon telefonkártyák, cd-k
elhelyezésére szolgáló nyílások vannak kialakítva.
SZIVARGYÚJTÓ 58. ábra
(egyes változatoknál és piacokon)
A kardánalagút konzolon, a kézifékkar előtt található.
A szivargyújtó működtetéséhez a gyújtáskulcs MAR
állásában nyomjuk be az A gombot.
Körülbelül 15 másodperc múlva a gomb visszaugrik az
eredeti helyzetébe, és a szivargyújtó használatra kész.
Adott változat/piac esetében a szivargyújtó helyett egy
csatlakozóaljzat lehet beépítve.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 64

65
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U059Ab58. ábra
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy
a szivargyújtó, mágneskártyák vagy autópálya jegyek
elhelyezésére szolgáló nyílások valóban ki vannak
kapcsolva.
A szivargyújtó erősen felmelegszik. Ezért
kezeljük óvatosan, és ügyeljünk arra,
hogy ne kerüljön gyermek kezébe: tűzveszély
és/vagy égési sérülés veszélye.
FIGYELEM
F0U061Ab60. ábra
F0U060Ab59. ábra
HAMUTARTÓ 59-60. ábra
(egyes változatoknál és piacokon)
A hamutartót egy kivehető műanyag tartály képezi,
amely a kardánalagút konzolon, a pohártartóban
helyezhető el.FIGYELMEZTETÉS A hamutartót ne használjuk
egyidejűleg papírhulladék és cigarettacsikkek
elhelyezésére: a papírhulladék a cigarettacsikktől
meggyulladhat.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 65

66
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U062Ab61. ábra

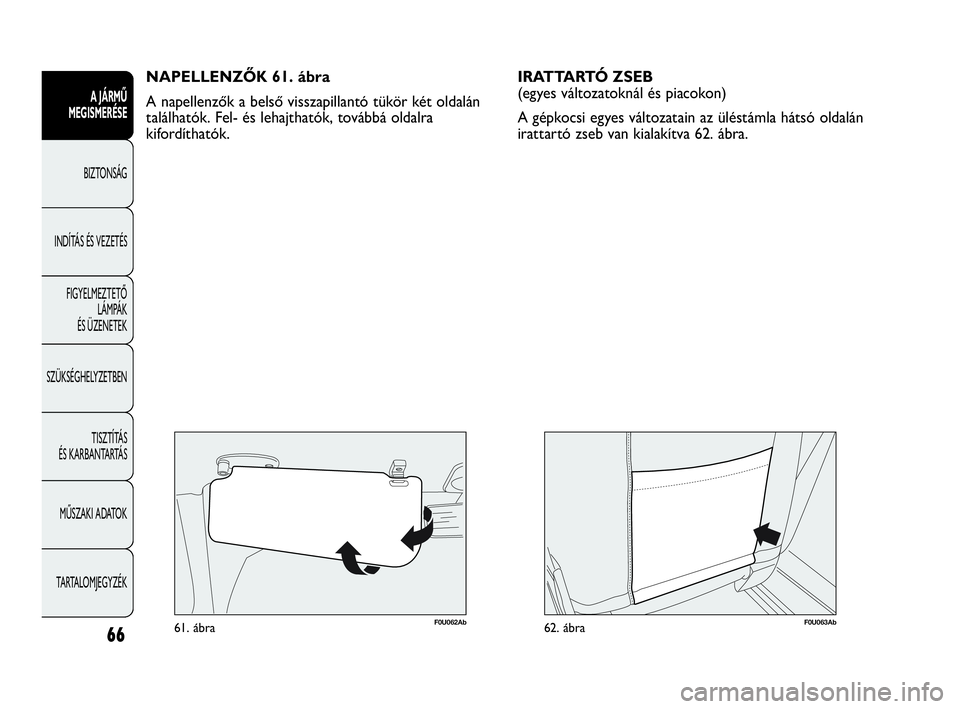

NAPELLENZŐK 61. ábra
A napellenzők a belső visszapillantó tükör két oldalán
találhatók. Fel- és lehajthatók, továbbá oldalra
kifordíthatók.
F0U063Ab62. ábra
IRATTARTÓ ZSEB
(egyes változatoknál és piacokon)
A gépkocsi egyes változatain az üléstámla hátsó oldalán
irattartó zseb van kialakítva 62. ábra.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 66

67
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U064Ab64. ábra

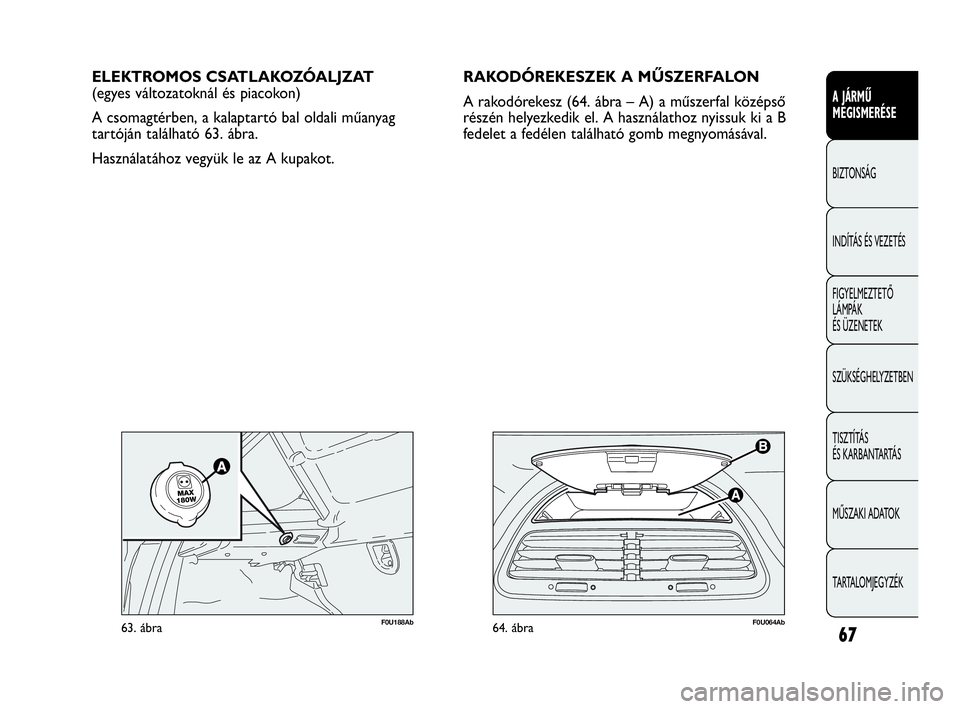

ELEKTROMOS CSATLAKOZÓALJZAT
(egyes változatoknál és piacokon)
A csomagtérben, a kalaptartó bal oldali műanyag
tartóján található 63. ábra.
Használatához vegyük le az A kupakot.
F0U188Ab63. ábra
RAKODÓREKESZEK A MŰSZERFALON
A rakodórekesz (64. ábra – A) a műszerfal középső
részén helyezkedik el. A használathoz nyissuk ki a B
fedelet a fedélen található gomb megnyomásával.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 67

68
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U065Ab65. ábra

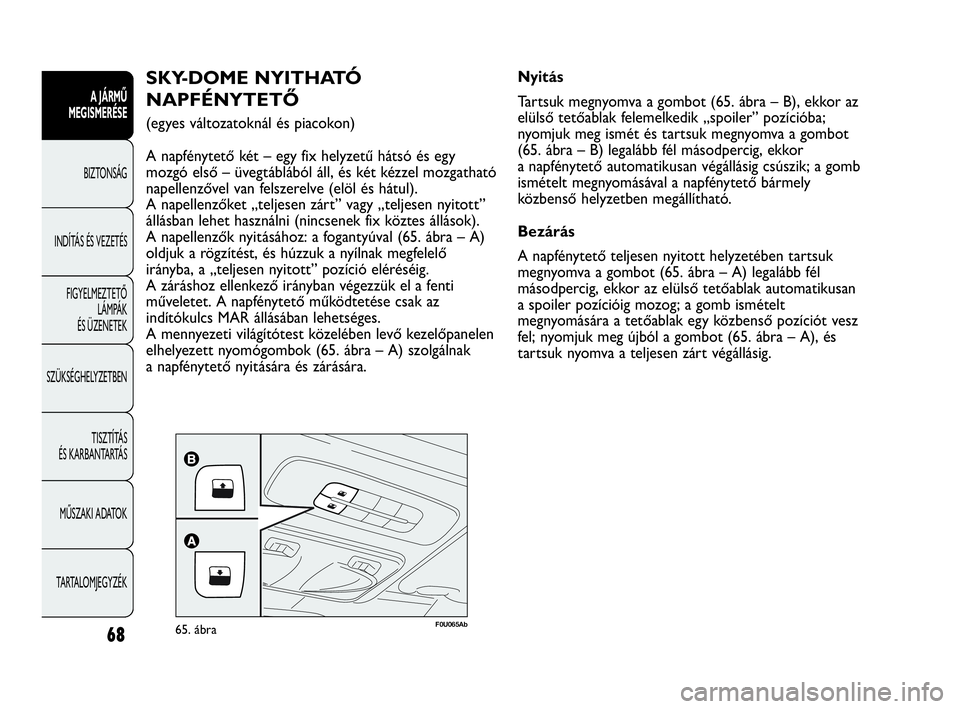

SKY-DOME NYITHATÓ
NAPFÉNYTETŐ
(egyes változatoknál és piacokon)
A napfénytető két – egy fix helyzetű hátsó és egy
mozgó első – üvegtáblából áll, és két kézzel mozgatható
napellenzővel van felszerelve (elöl és hátul).
A napellenzőket „teljesen zárt” vagy „teljesen nyitott”
állásban lehet használni (nincsenek fix köztes állások).
A napellenzők nyitásához: a fogantyúval (65. ábra – A)
oldjuk a rögzítést, és húzzuk a nyílnak megfelelő
irányba, a „teljesen nyitott” pozíció eléréséig.
A záráshoz ellenkező irányban végezzük el a fenti
műveletet. A napfénytető működtetése csak az
indítókulcs MAR állásában lehetséges.
A mennyezeti világítótest közelében levő kezelőpanelen
elhelyezett nyomógombok (65. ábra – A) szolgálnak
a napfénytető nyitására és zárására.Nyitás
Tartsuk megnyomva a gombot (65. ábra – B), ekkor az
elülső tetőablak felemelkedik „spoiler” pozícióba;
nyomjuk meg ismét és tartsuk megnyomva a gombot
(65. ábra – B) legalább fél másodpercig, ekkor
a napfénytető automatikusan végállásig csúszik; a gomb
ismételt megnyomásával a napfénytető bármely
közbenső helyzetben megállítható.
Bezárás
A napfénytető teljesen nyitott helyzetében tartsuk
megnyomva a gombot (65. ábra – A) legalább fél
másodpercig, ekkor az elülső tetőablak automatikusan
a spoiler pozícióig mozog; a gomb ismételt
megnyomására a tetőablak egy közbenső pozíciót vesz
fel; nyomjuk meg újból a gombot (65. ábra – A), és
tartsuk nyomva a teljesen zárt végállásig.
029-068 GPUNTO EVO Abarth HU 1ed 6-05-2010 16:51 Pagina 68

69
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

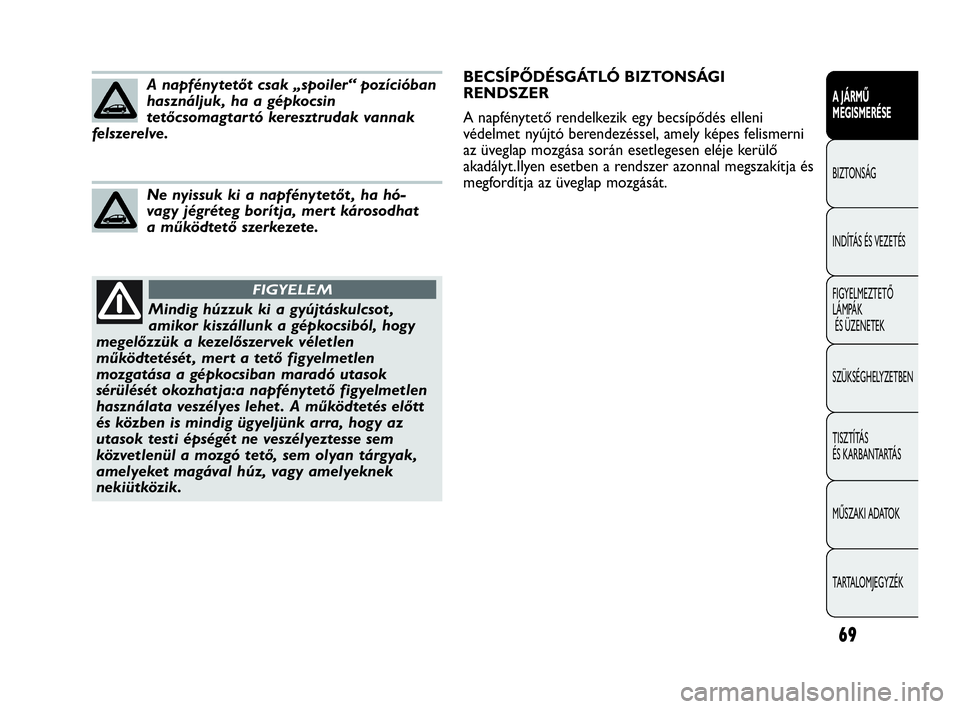

Mindig húzzuk ki a gyújtáskulcsot ,
amikor kiszállunk a gépkocsiból, hogy
megelőzzük a kezelőszervek véletlen
működtetését , mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok
sérülését okozhatja:a napfénytető figyelmetlen
használata veszélyes lehet . A működtetés előtt
és közben is mindig ügyeljünk arra, hogy az
utasok testi épségét ne veszélyeztesse sem
közvetlenül a mozgó tető, sem olyan tárgyak,
amelyeket magával húz, vagy amelyeknek
nekiütközik.
FIGYELEM
A napfénytetőt csak „spoiler“ pozícióban
használjuk, ha a gépkocsin
tetőcsomagtartó keresztrudak vannak
felszerelve.
Ne nyissuk ki a napfénytetőt , ha hó-
vagy jégréteg borítja, mert károsodhat
a működtető szerkezete.
BECSÍPŐDÉSGÁTLÓ BIZTONSÁGI
RENDSZER
A napfénytető rendelkezik egy becsípődés elleni
védelmet nyújtó berendezéssel, amely képes felismerni
az üveglap mozgása során esetlegesen eléje kerülő
akadályt.Ilyen esetben a rendszer azonnal megszakítja és
megfordítja az üveglap mozgását.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 69

70
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

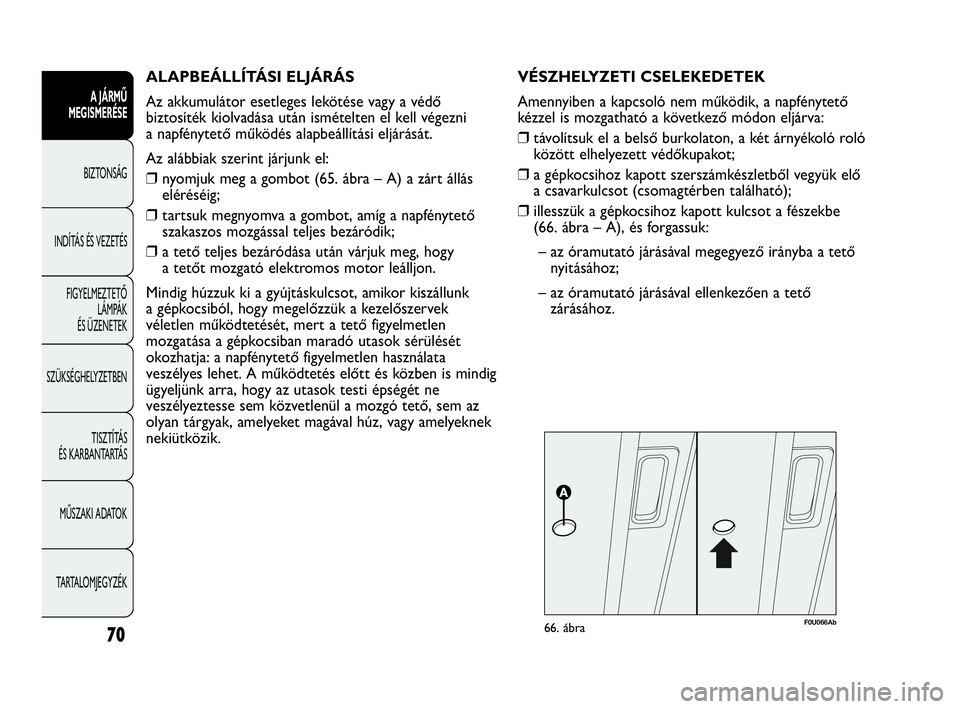

ALAPBEÁLLÍTÁSI ELJÁRÁS
Az akkumulátor esetleges lekötése vagy a védő
biztosíték kiolvadása után ismételten el kell végezni
a napfénytető működés alapbeállítási eljárását.
Az alábbiak szerint járjunk el:
❒nyomjuk meg a gombot (65. ábra – A) a zárt állás
eléréséig;
❒tartsuk megnyomva a gombot, amíg a napfénytető
szakaszos mozgással teljes bezáródik;
❒a tető teljes bezáródása után várjuk meg, hogy
a tetőt mozgató elektromos motor leálljon.
Mindig húzzuk ki a gyújtáskulcsot, amikor kiszállunk
a gépkocsiból, hogy megelőzzük a kezelőszervek
véletlen működtetését, mert a tető figyelmetlen
mozgatása a gépkocsiban maradó utasok sérülését
okozhatja: a napfénytető figyelmetlen használata
veszélyes lehet. A működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi épségét ne
veszélyeztesse sem közvetlenül a mozgó tető, sem az
olyan tárgyak, amelyeket magával húz, vagy amelyeknek
nekiütközik.
F0U066Ab66. ábra
VÉSZHELYZETI CSELEKEDETEK
Amennyiben a kapcsoló nem működik, a napfénytető
kézzel is mozgatható a következő módon eljárva:
❒távolítsuk el a belső burkolaton, a két árnyékoló roló
között elhelyezett védőkupakot;
❒a gépkocsihoz kapott szerszámkészletből vegyük elő
a csavarkulcsot (csomagtérben található);
❒illesszük a gépkocsihoz kapott kulcsot a fészekbe
(66. ábra – A), és forgassuk:
– az óramutató járásával megegyező irányba a tető
nyitásához;
– az óramutató járásával ellenkezően a tető
zárásához.
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 70

71
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

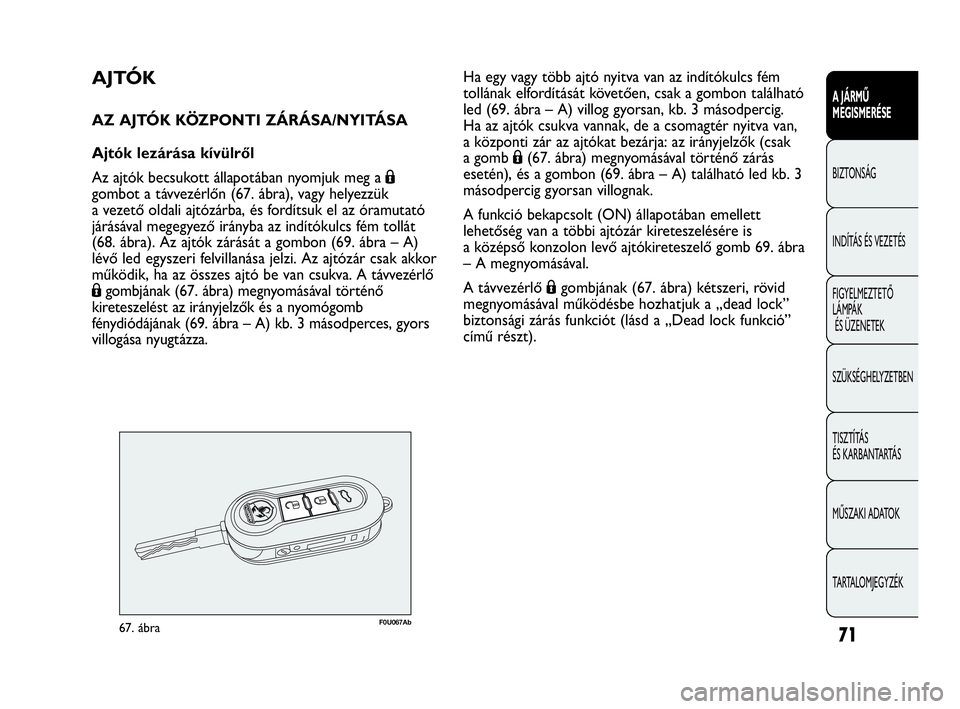

AJTÓK
AZ AJTÓK KÖZPONTI ZÁRÁSA/NYITÁSA
Ajtók lezárása kívülről
Az ajtók becsukott állapotában nyomjuk meg aÁ
gombot a távvezérlőn (67. ábra), vagy helyezzük
a vezető oldali ajtózárba, és fordítsuk el az óramutató
járásával megegyező irányba az indítókulcs fém tollát
(68. ábra). Az ajtók zárását a gombon (69. ábra – A)
lévő led egyszeri felvillanása jelzi. Az ajtózár csak akkor
működik, ha az összes ajtó be van csukva. A távvezérlő
Ágombjának (67. ábra) megnyomásával történő
kireteszelést az irányjelzők és a nyomógomb
fénydiódájának (69. ábra – A) kb. 3 másodperces, gyors
villogása nyugtázza.
F0U067Ab67. ábra
Ha egy vagy több ajtó nyitva van az indítókulcs fém
tollának elfordítását követően, csak a gombon található
led (69. ábra – A) villog gyorsan, kb. 3 másodpercig.
Ha az ajtók csukva vannak, de a csomagtér nyitva van,
a központi zár az ajtókat bezárja: az irányjelzők (csak
a gomb Á(67. ábra) megnyomásával történő zárás
esetén), és a gombon (69. ábra – A) található led kb. 3
másodpercig gyorsan villognak.
A funkció bekapcsolt (ON) állapotában emellett
lehetőség van a többi ajtózár kireteszelésére is
a középső konzolon levő ajtókireteszelő gomb 69. ábra
– A megnyomásával.
A távvezérlő Ágombjának (67. ábra) kétszeri, rövid
megnyomásával működésbe hozhatjuk a „dead lock”
biztonsági zárás funkciót (lásd a „Dead lock funkció”
című részt).
069-108 GPUNTO EVO Abarth HU 1ed 7-05-2010 14:51 Pagina 71
