2009 YAMAHA WR 250F Manuale de Empleo (in Spanish)

3-10
MOTOR
MOTOR

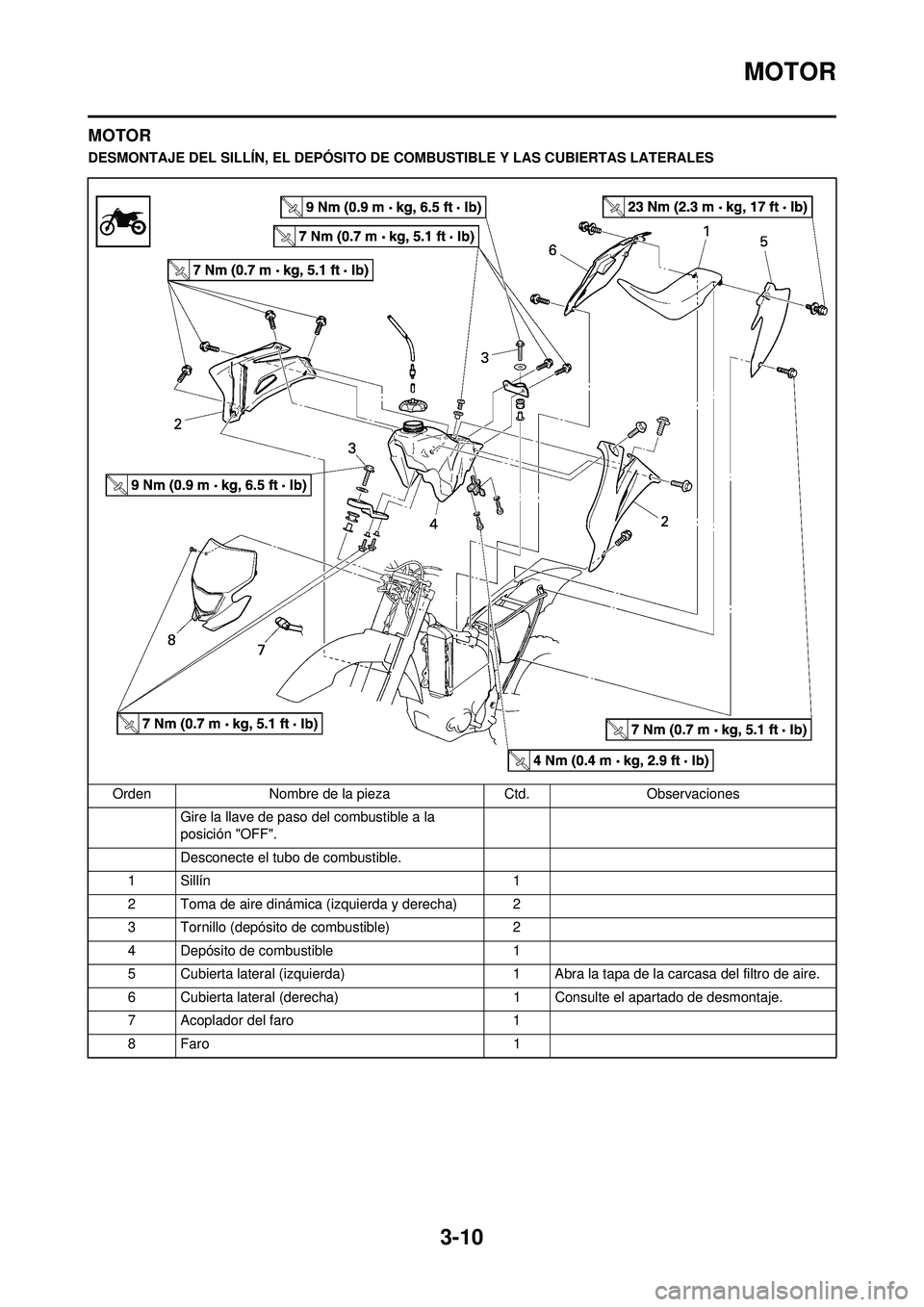

DESMONTAJE DEL SILLÍN, EL DEPÓSITO DE COMBUSTIBLE Y LAS CUBIERTAS LATERALES
Orden Nombre de la pieza Ctd.Observaciones
Gire la llave de paso del combustible a la
posición "OFF".
Desconecte el tubo de combustible.
1 Sillín 1
2 Toma de aire dinámica (izquierda y derecha) 2
3 Tornillo (depósito de combustible) 2
4 Depósito de combustible 1
5 Cubierta lateral (izquierda) 1 Abra la tapa de la carcasa del filtro de aire.
6 Cubierta lateral (derecha) 1 Consulte el apartado de desmontaje.
7 Acoplador del faro 1
8Faro 1

3-11
MOTOR

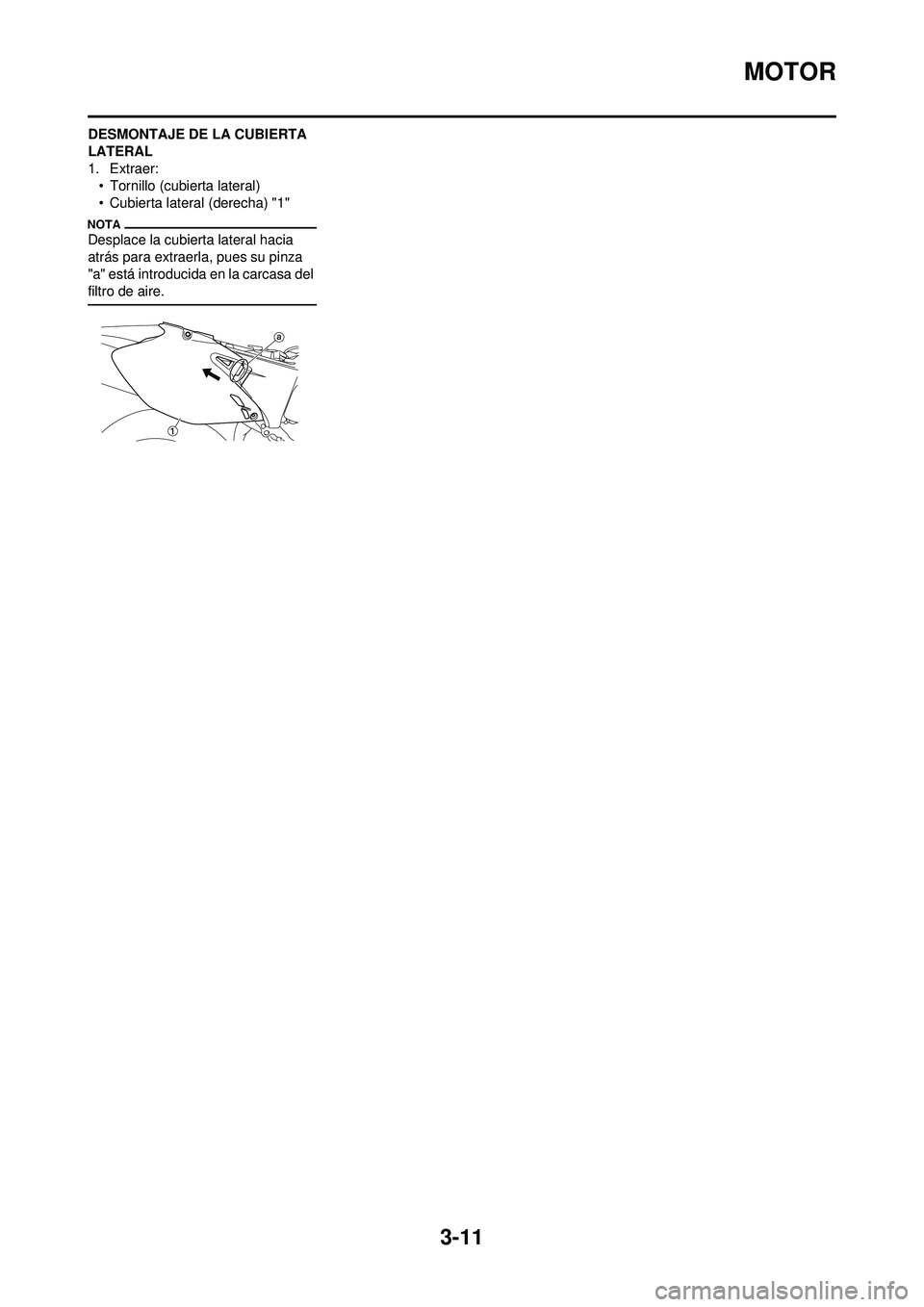

DESMONTAJE DE LA CUBIERTA
LATERAL
1. Extraer:• Tornillo (cubierta lateral)
• Cubierta lateral (derecha) "1"
Desplace la cubierta lateral hacia
atrás para extraerla, pues su pinza
"a" está introducida en la carcasa del
filtro de aire.

3-12
MOTOR

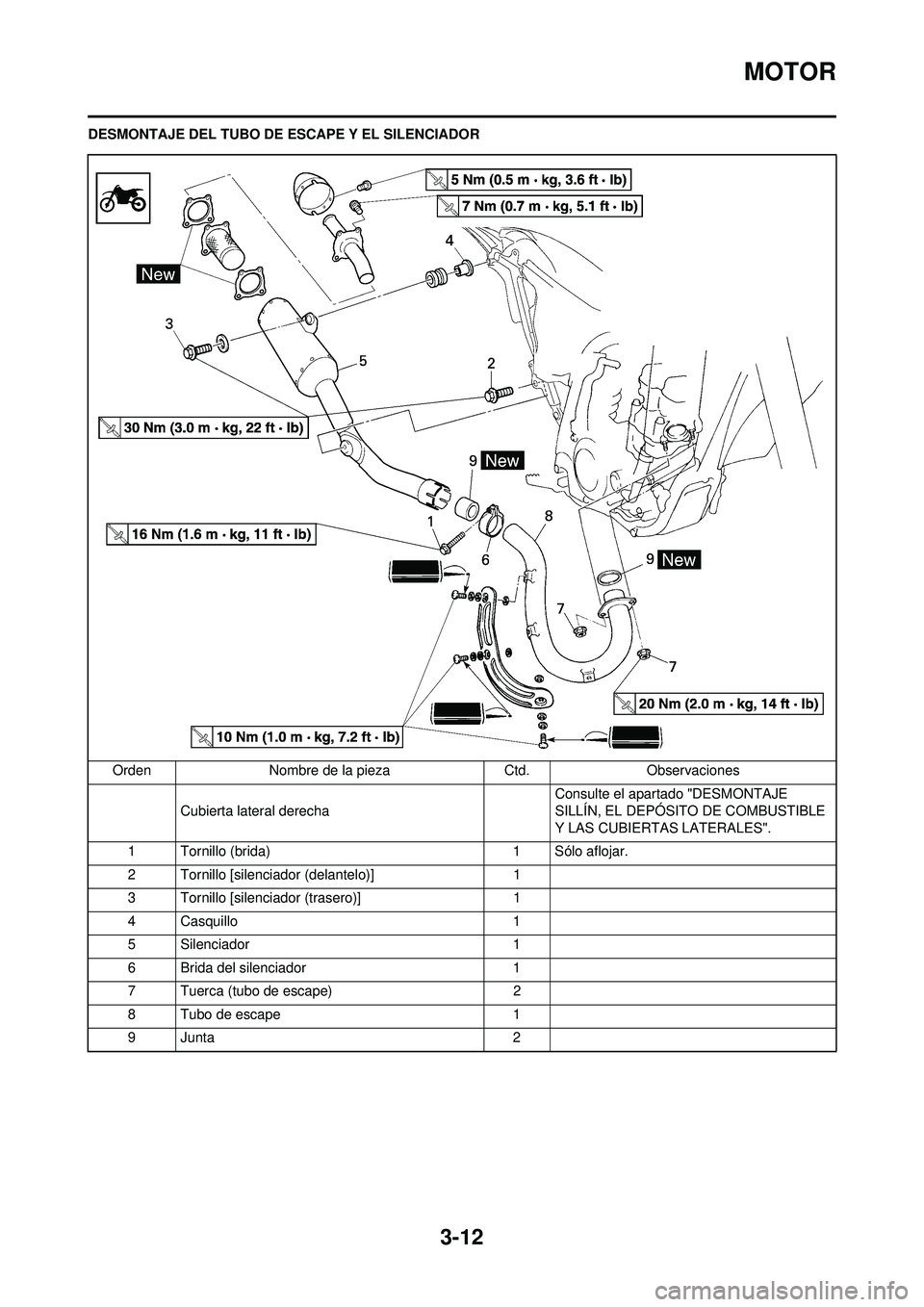

DESMONTAJE DEL TUBO DE ESCAPE Y EL SILENCIADOROrden Nombre de la pieza Ctd.Observaciones
Cubierta lateral derecha Consulte el apartado "DESMONTAJE
SILLÍN, EL DEPÓSITO DE COMBUSTIBLE
Y LAS CUBIERTAS LATERALES".
1 Tornillo (brida) 1 Sólo aflojar.
2 Tornillo [silenciador (delantelo)] 1
3 Tornillo [silenciador (trasero)] 1
4 Casquillo 1
5 Silenciador 1
6 Brida del silenciador 1
7 Tuerca (tubo de escape) 2
8 Tubo de escape 1
9Junta 2

3-13
MOTOR

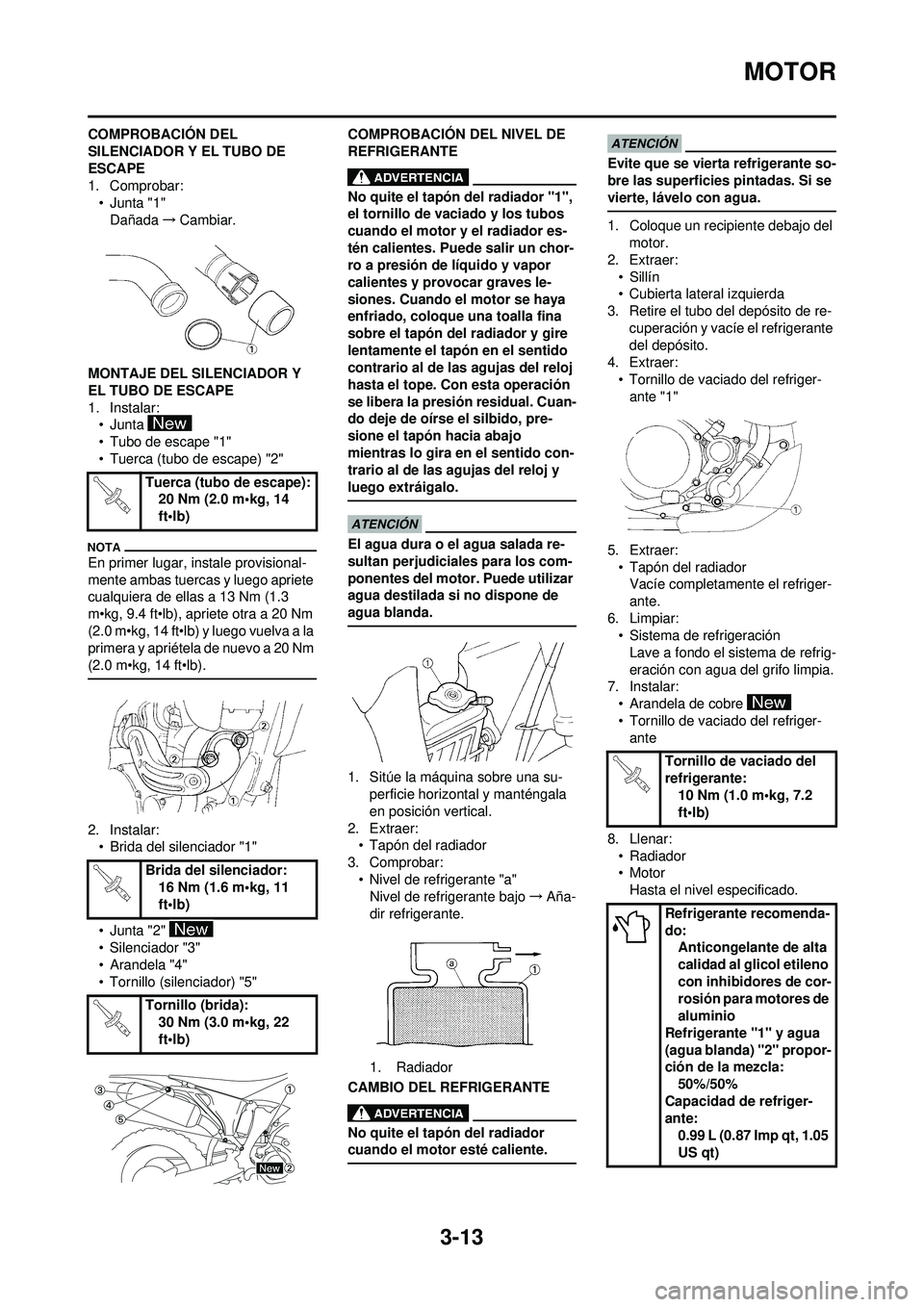

COMPROBACIÓN DEL
SILENCIADOR Y EL TUBO DE
ESCAPE
1. Comprobar:•Junta "1"Dañada →Cambiar.
MONTAJE DEL SILENCIADOR Y
EL TUBO DE ESCAPE
1. Instalar: •Junta
• Tubo de escape "1"
• Tuerca (tubo de escape) "2"
En primer lugar, instale provisional-
mente ambas tuercas y luego apriete
cualquiera de ellas a 13 Nm (1.3
m•kg, 9.4 ft•lb), apriete otra a 20 Nm
(2.0 m•kg, 14 ft•lb) y luego vuelva a la
primera y apriétela de nuevo a 20 Nm
(2.0 m•kg, 14 ft•lb).
2. Instalar:• Brida del silenciador "1"
•Junta "2"
• Silenciador "3"
• Arandela "4"
• Tornillo (silenciador) "5" COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
No quite el tapón del radiador "1",
el tornillo de vaciado y los tubos
cuando el motor y el radiador es-
tén calientes. Puede salir un chor-
ro a presión de líquido y vapor
calientes y provocar graves le-
siones. Cuando el motor se haya
enfriado, coloque una toalla fina
sobre el tapón del radiador y gire
lentamente el tapón en el sentido
contrario al de las agujas del reloj
hasta el tope. Con esta operación
se libera la presión residual. Cuan-
do deje de oírse el silbido, pre-
sione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y
luego extráigalo.
El agua dura o el agua salada re-
sultan perjudiciales para los com-
ponentes del motor. Puede utilizar
agua destilada si no dispone de
agua blanda.
1. Sitúe la máquina sobre una su-
perficie horizontal y manténgala
en posición vertical.
2. Extraer: • Tapón del radiador
3. Comprobar: • Nivel de refrigerante "a"Nivel de refrigerante bajo →Aña-
dir refrigerante.
1. Radiador
CAMBIO DEL REFRIGERANTE
No quite el tapón del radiador
cuando el motor esté caliente.
Evite que se vierta refrigerante so-
bre las superficies pintadas. Si se
vierte, lávelo con agua.
1. Coloque un recipiente debajo del motor.
2. Extraer: • Sillín
• Cubierta lateral izquierda
3. Retire el tubo del depósito de re- cuperación y vacíe el refrigerante
del depósito.
4. Extraer: • Tornillo de vaciado del refriger-ante "1"
5. Extraer: • Tapón del radiadorVacíe completamente el refriger-
ante.
6. Limpiar: • Sistema de refrigeración
Lave a fondo el sistema de refrig-
eración con agua del grifo limpia.
7. Instalar:
• Arandela de cobre
• Tornillo de vaciado del refriger-ante
8. Llenar: • Radiador
•MotorHasta el nivel especificado.
Tuerca (tubo de escape):
20 Nm (2.0 m•kg, 14
ft•lb)
Brida del silenciador: 16 Nm (1.6 m•kg, 11
ft•lb)
Tornillo (brida): 30 Nm (3.0 m•kg, 22
ft•lb)
Tornillo de vaciado del
refrigerante:10 Nm (1.0 m•kg, 7.2
ft•lb)
Refrigerante recomenda-
do: Anticongelante de alta
calidad al glicol etileno
con inhibidores de cor-
rosión para motores de
aluminio
Refrigerante "1" y agua
(agua blanda) "2" propor-
ción de la mezcla: 50%/50%
Capacidad de refriger-
ante: 0.99 L (0.87 Imp qt, 1.05
US qt)

3-14
MOTOR

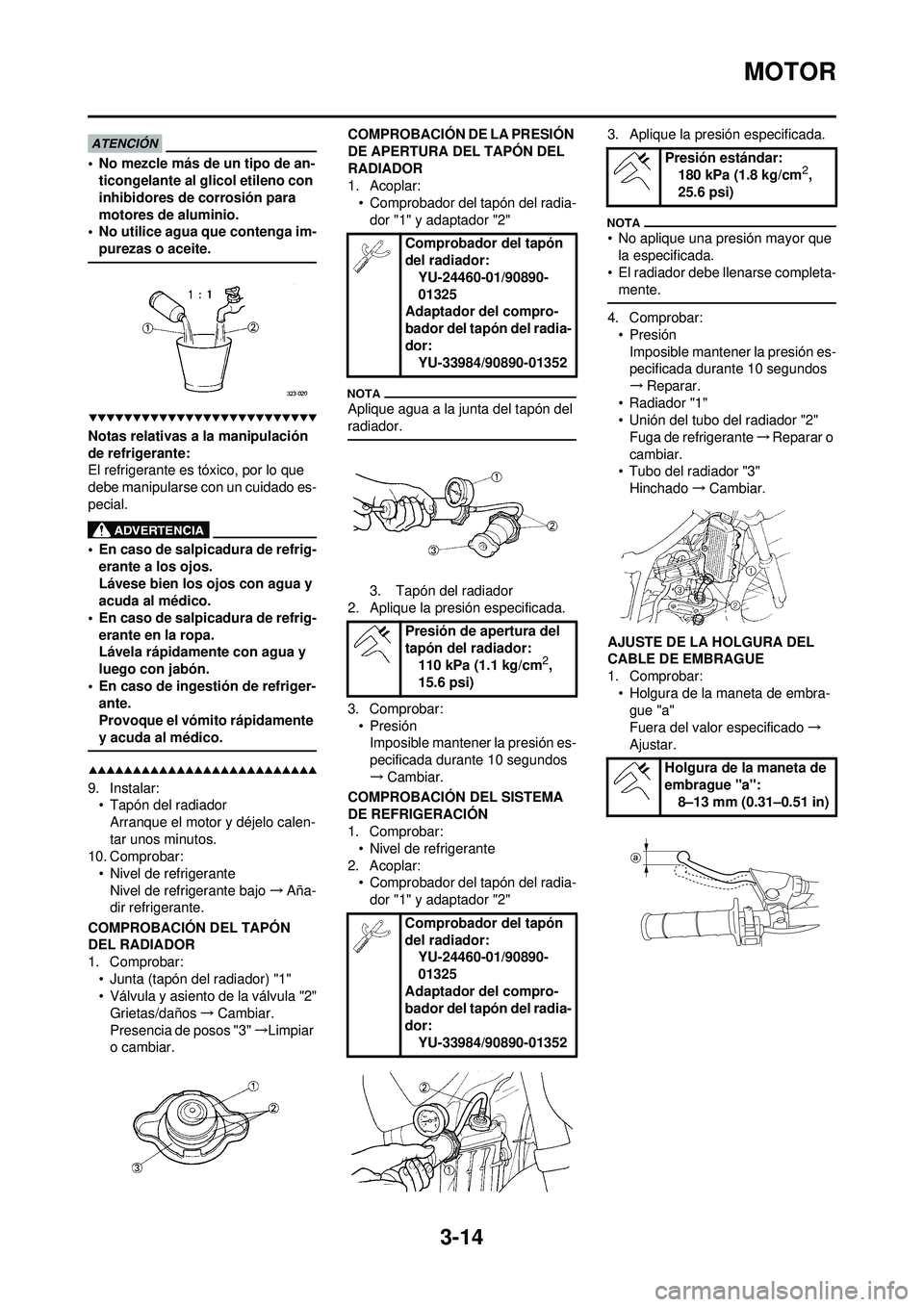

• No mezcle más de un tipo de an-ticongelante al glicol etileno con
inhibidores de corrosión para
motores de aluminio.
• No utilice agua que contenga im-
purezas o aceite.
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado es-
pecial.
• En caso de salpicadura de refrig-erante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
• En caso de salpicadura de refrig- erante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
• En caso de ingestión de refriger- ante.
Provoque el vómito rápidamente
y acuda al médico.
9. Instalar:• Tapón del radiador
Arranque el motor y déjelo calen-
tar unos minutos.
10. Comprobar:
• Nivel de refrigeranteNivel de refrigerante bajo →Aña-
dir refrigerante.
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar: • Junta (tapón del radiador) "1"
• Válvula y asiento de la válvula "2"Grietas/daños →Cambiar.
Presencia de posos "3" →Limpiar
o cambiar. COMPROBACIÓN DE LA PRESIÓN
DE APERTURA DEL TAPÓN DEL
RADIADOR
1. Acoplar:
• Comprobador del tapón del radia-dor "1" y adaptador "2"
Aplique agua a la junta del tapón del
radiador.
3. Tapón del radiador
2. Aplique la presión especificada.
3. Comprobar:
•PresiónImposible mantener la presión es-
pecificada durante 10 segundos
→ Cambiar.
COMPROBACIÓN DEL SISTEMA
DE REFRIGERACIÓN
1. Comprobar: • Nivel de refrigerante
2. Acoplar: • Comprobador del tapón del radia-
dor "1" y adaptador "2" 3. Aplique la presión especificada.
• No aplique una presión mayor que
la especificada.
• El radiador debe llenarse completa- mente.
4. Comprobar:•PresiónImposible mantener la presión es-
pecificada durante 10 segundos
→ Reparar.
• Radiador "1"
• Unión del tubo del radiador "2" Fuga de refrigerante →Reparar o
cambiar.
• Tubo del radiador "3"
Hinchado →Cambiar.
AJUSTE DE LA HOLGURA DEL
CABLE DE EMBRAGUE
1. Comprobar: • Holgura de la maneta de embra-gue "a"
Fuera del valor especificado →
Ajustar.
Comprobador del tapón
del radiador: YU-24460-01/90890-
01325
Adaptador del compro-
bador del tapón del radia-
dor: YU-33984/90890-01352
Presión de apertura del
tapón del radiador: 110 kPa (1.1 kg/cm
2,
15.6 psi)
Comprobador del tapón
del radiador: YU-24460-01/90890-
01325
Adaptador del compro-
bador del tapón del radia-
dor: YU-33984/90890-01352
Presión estándar:180 kPa (1.8 kg/cm2,
25.6 psi)
Holgura de la maneta de
embrague "a": 8–13 mm (0.31–0.51 in)

3-15
MOTOR

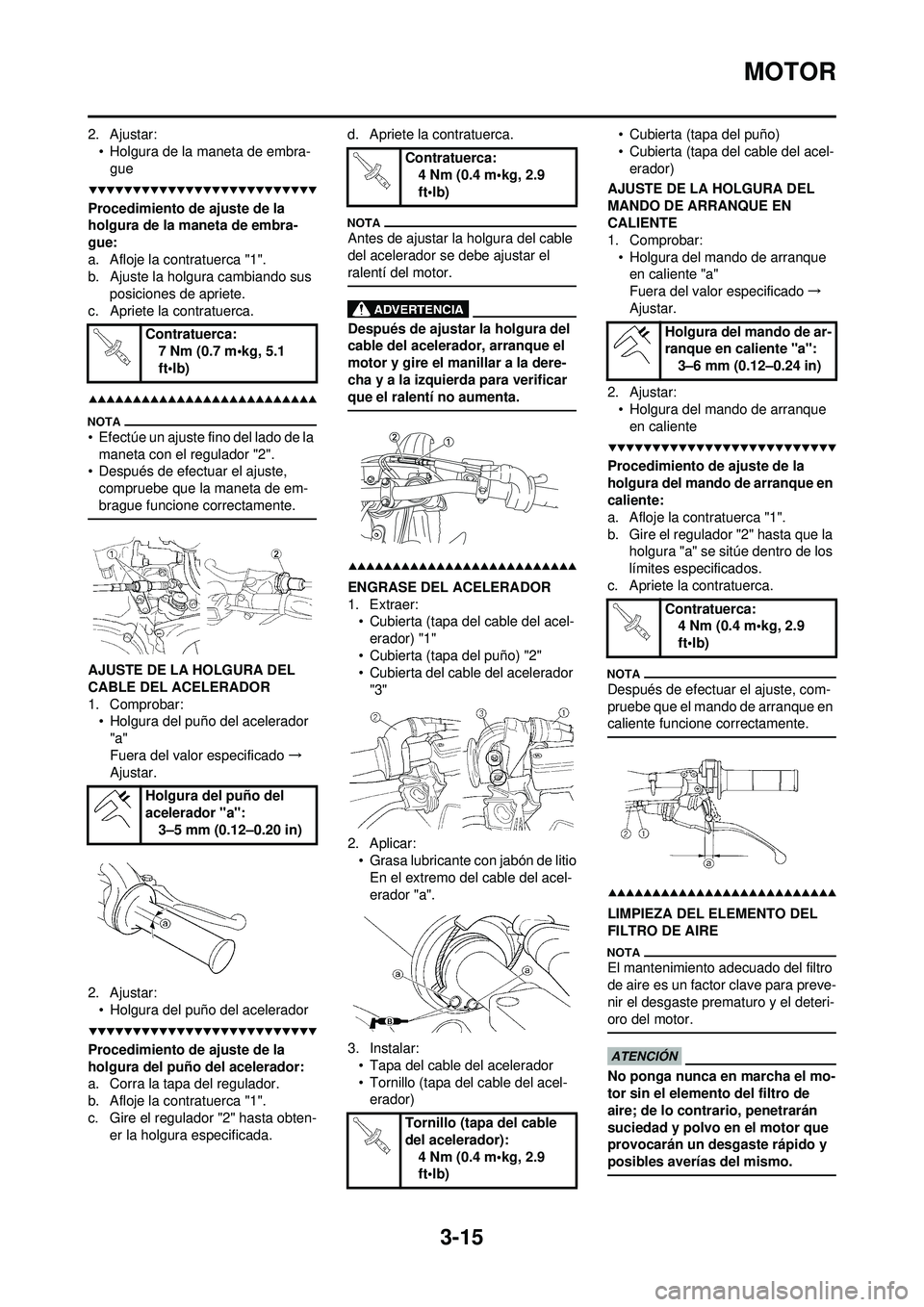

2. Ajustar:• Holgura de la maneta de embra-gue
Procedimiento de ajuste de la
holgura de la maneta de embra-
gue:
a. Afloje la contratuerca "1".
b. Ajuste la holgura cambiando sus posiciones de apriete.
c. Apriete la contratuerca.
• Efectúe un ajuste fino del lado de la maneta con el regulador "2".
• Después de efectuar el ajuste,
compruebe que la maneta de em-
brague funcione correctamente.
AJUSTE DE LA HOLGURA DEL
CABLE DEL ACELERADOR
1. Comprobar:• Holgura del puño del acelerador
"a"
Fuera del valor especificado →
Ajustar.
2. Ajustar: • Holgura del puño del acelerador
Procedimiento de ajuste de la
holgura del puño del acelerador:
a. Corra la tapa del regulador.
b. Afloje la contratuerca "1".
c. Gire el regulador "2" hasta obten- er la holgura especificada. d. Apriete la contratuerca.
Antes de ajustar la holgura del cable
del acelerador se debe ajustar el
ralentí del motor.
Después de ajustar la holgura del
cable del acelerador, arranque el
motor y gire el manillar a la dere-
cha y a la izquierda para verificar
que el ralentí no aumenta.
ENGRASE DEL ACELERADOR
1. Extraer:
• Cubierta (tapa del cable del acel-
erador) "1"
• Cubierta (tapa del puño) "2"
• Cubierta del cable del acelerador "3"
2. Aplicar: • Grasa lubricante con jabón de litio
En el extremo del cable del acel-
erador "a".
3. Instalar: • Tapa del cable del acelerador
• Tornillo (tapa del cable del acel-erador) • Cubierta (tapa del puño)
• Cubierta (tapa del cable del acel-
erador)
AJUSTE DE LA HOLGURA DEL
MANDO DE ARRANQUE EN
CALIENTE
1. Comprobar: • Holgura del mando de arranque en caliente "a"
Fuera del valor especificado →
Ajustar.
2. Ajustar: • Holgura del mando de arranque
en caliente
Procedimiento de ajuste de la
holgura del mando de arranque en
caliente:
a. Afloje la contratuerca "1".
b. Gire el regulador "2" hasta que la holgura "a" se sitúe dentro de los
límites especificados.
c. Apriete la contratuerca.
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
LIMPIEZA DEL ELEMENTO DEL
FILTRO DE AIRE
El mantenimiento adecuado del filtro
de aire es un factor clave para preve-
nir el desgaste prematuro y el deteri-
oro del motor.
No ponga nunca en marcha el mo-
tor sin el elemento del filtro de
aire; de lo contrario, penetrarán
suciedad y polvo en el motor que
provocarán un desgaste rápido y
posibles averías del mismo.
Contratuerca: 7 Nm (0.7 m•kg, 5.1
ft•lb)
Holgura del puño del
acelerador "a": 3–5 mm (0.12–0.20 in)
Contratuerca:4 Nm (0.4 m•kg, 2.9
ft•lb)
Tornillo (tapa del cable
del acelerador): 4 Nm (0.4 m•kg, 2.9
ft•lb)
Holgura del mando de ar-
ranque en caliente "a":3–6 mm (0.12–0.24 in)
Contratuerca: 4 Nm (0.4 m•kg, 2.9
ft•lb)

3-16
MOTOR

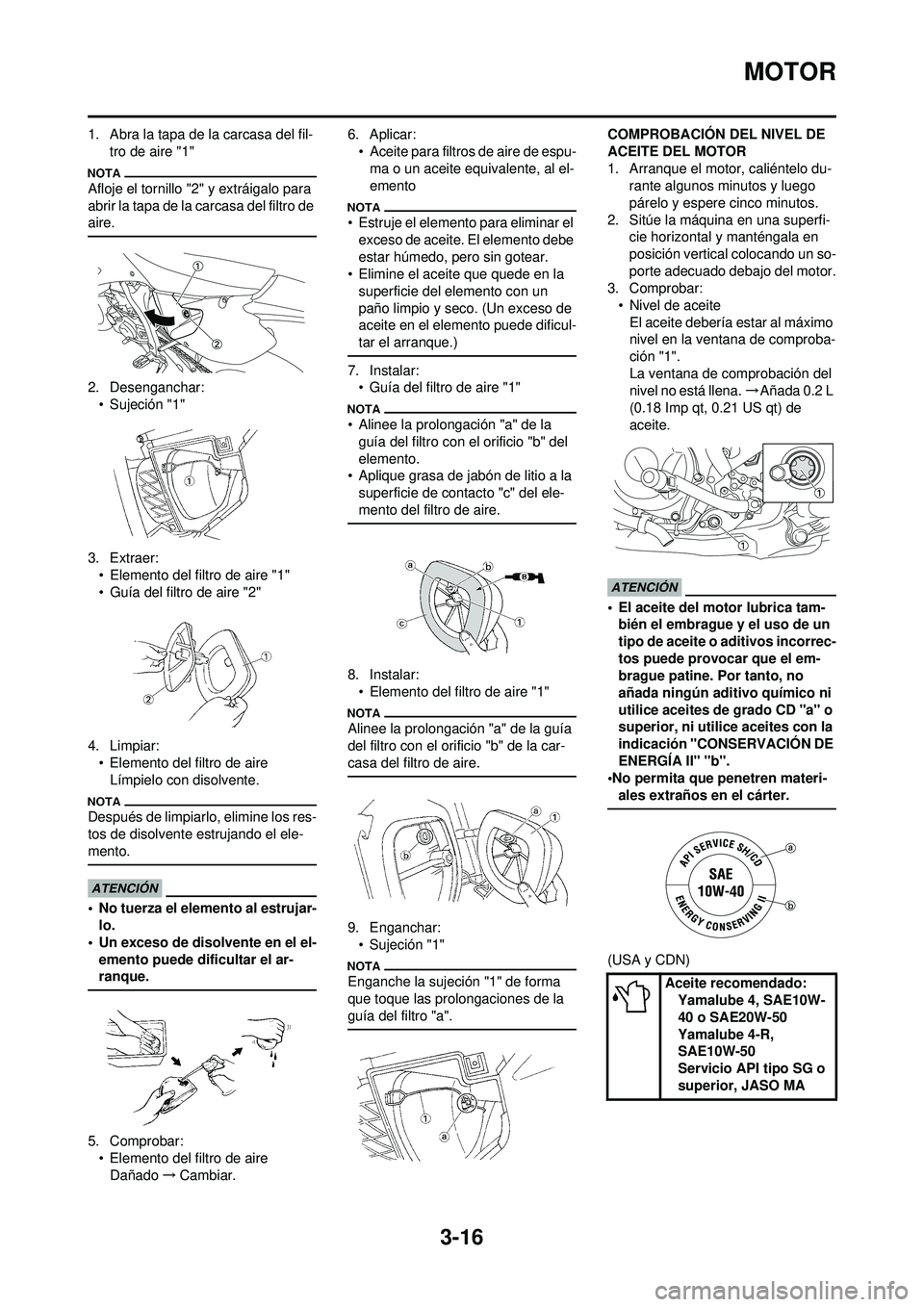

1. Abra la tapa de la carcasa del fil-tro de aire "1"
Afloje el tornillo "2" y extráigalo para
abrir la tapa de la carcasa del filtro de
aire.
2. Desenganchar:• Sujeción "1"
3. Extraer: • Elemento del filtro de aire "1"
• Guía del filtro de aire "2"
4. Limpiar: • Elemento del filtro de aireLímpielo con disolvente.
Después de limpiarlo, elimine los res-
tos de disolvente estrujando el ele-
mento.
• No tuerza el elemento al estrujar-lo.
• Un exceso de disolvente en el el- emento puede dificultar el ar-
ranque.
5. Comprobar:• Elemento del filtro de aireDañado →Cambiar. 6. Aplicar:
• Aceite para filtros de aire de espu-ma o un aceite equivalente, al el-
emento
• Estruje el elemento para eliminar el exceso de aceite. El elemento debe
estar húmedo, pero sin gotear.
• Elimine el aceite que quede en la
superficie del elemento con un
paño limpio y seco. (Un exceso de
aceite en el elemento puede dificul-
tar el arranque.)
7. Instalar:• Guía del filtro de aire "1"
• Alinee la prolongación "a" de la
guía del filtro con el orificio "b" del
elemento.
• Aplique grasa de jabón de litio a la
superficie de contacto "c" del ele-
mento del filtro de aire.
8. Instalar:• Elemento del filtro de aire "1"
Alinee la prolongación "a" de la guía
del filtro con el orificio "b" de la car-
casa del filtro de aire.
9. Enganchar:• Sujeción "1"
Enganche la sujeción "1" de forma
que toque las prolongaciones de la
guía del filtro "a".

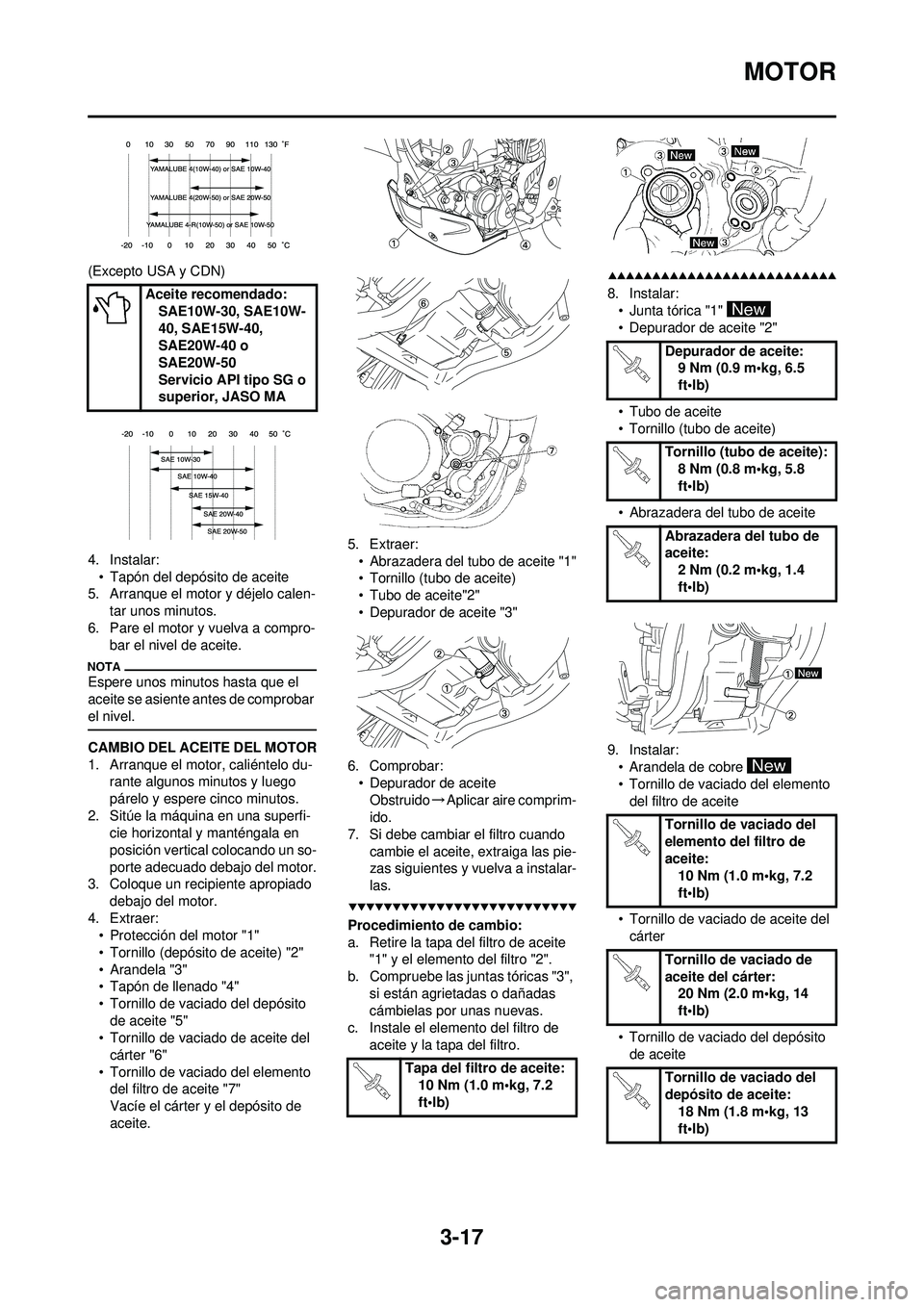

COMPROBACIÓN DEL NIVEL DE
ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo du- rante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi- cie horizontal y manténgala en
posición vertical colocando un so-
porte adecuado debajo del motor.
3. Comprobar:
• Nivel de aceiteEl aceite debería estar al máximo
nivel en la ventana de comproba-
ción "1".
La ventana de comprobación del
nivel no está llena. →Añada 0.2 L
(0.18 Imp qt, 0.21 US qt) de
aceite.
• El aceite del motor lubrica tam- bién el embrague y el uso de un
tipo de aceite o aditivos incorrec-
tos puede provocar que el em-
brague patine. Por tanto, no
añada ningún aditivo químico ni
utilice aceites de grado CD "a" o
superior, ni utilice aceites con la
indicación "CONSERVACIÓN DE
ENERGÍA II" "b".
•No permita que penetren materi-
ales extraños en el cárter.
(USA y CDN)
Aceite recomendado: Yamalube 4, SAE10W-
40 o SAE20W-50
Yamalube 4-R,
SAE10W-50
Servicio API tipo SG o
superior, JASO MA
4

3-17
MOTOR
(Excepto USA y CDN)
4. Instalar:• Tapón del depósito de aceite
5. Arranque el motor y déjelo calen-
tar unos minutos.
6. Pare el motor y vuelva a compro- bar el nivel de aceite.
Espere unos minutos hasta que el
aceite se asiente antes de comprobar
el nivel.
CAMBIO DEL ACEITE DEL MOTOR
1. Arranque el motor, caliéntelo du-rante algunos minutos y luego
párelo y espere cinco minutos.
2. Sitúe la máquina en una superfi- cie horizontal y manténgala en
posición vertical colocando un so-
porte adecuado debajo del motor.
3. Coloque un recipiente apropiado
debajo del motor.
4. Extraer: • Protección del motor "1"
• Tornillo (depósito de aceite) "2"
• Arandela "3"
• Tapón de llenado "4"
• Tornillo de vaciado del depósito
de aceite "5"
• Tornillo de vaciado de aceite del
cárter "6"
• Tornillo de vaciado del elemento del filtro de aceite "7"
Vacíe el cárter y el depósito de
aceite. 5. Extraer:
• Abrazadera del tubo de aceite "1"
• Tornillo (tubo de aceite)
• Tubo de aceite"2"
• Depurador de aceite "3"
6. Comprobar: • Depurador de aceiteObstruido →Aplicar aire comprim-
ido.
7. Si debe cambiar el filtro cuando cambie el aceite, extraiga las pie-
zas siguientes y vuelva a instalar-
las.
Procedimiento de cambio:
a. Retire la tapa del filtro de aceite "1" y el elemento del filtro "2".
b. Compruebe las juntas tóricas "3", si están agrietadas o dañadas
cámbielas por unas nuevas.
c. Instale el elemento del filtro de aceite y la tapa del filtro.
8. Instalar:• Junta tórica "1"
• Depurador de aceite "2"
• Tubo de aceite
• Tornillo (tubo de aceite)
• Abrazadera del tubo de aceite
9. Instalar: • Arandela de cobre
• Tornillo de vaciado del elemento del filtro de aceite
• Tornillo de vaciado de aceite del cárter
• Tornillo de vaciado del depósito de aceite
Aceite recomendado:
SAE10W-30, SAE10W-
40, SAE15W-40,
SAE20W-40 o
SAE20W-50
Servicio API tipo SG o
superior, JASO MA
Tapa del filtro de aceite:10 Nm (1.0 m•kg, 7.2
ft•lb)
Depurador de aceite:9 Nm (0.9 m•kg, 6.5
ft•lb)
Tornillo (tubo de aceite): 8 Nm (0.8 m•kg, 5.8
ft•lb)
Abrazadera del tubo de
aceite: 2 Nm (0.2 m•kg, 1.4
ft•lb)
Tornillo de vaciado del
elemento del filtro de
aceite: 10 Nm (1.0 m•kg, 7.2
ft•lb)
Tornillo de vaciado de
aceite del cárter: 20 Nm (2.0 m•kg, 14
ft•lb)
Tornillo de vaciado del
depósito de aceite: 18 Nm (1.8 m•kg, 13
ft•lb)
