2009 YAMAHA WR 250F Manuale de Empleo (in Spanish)

2-14

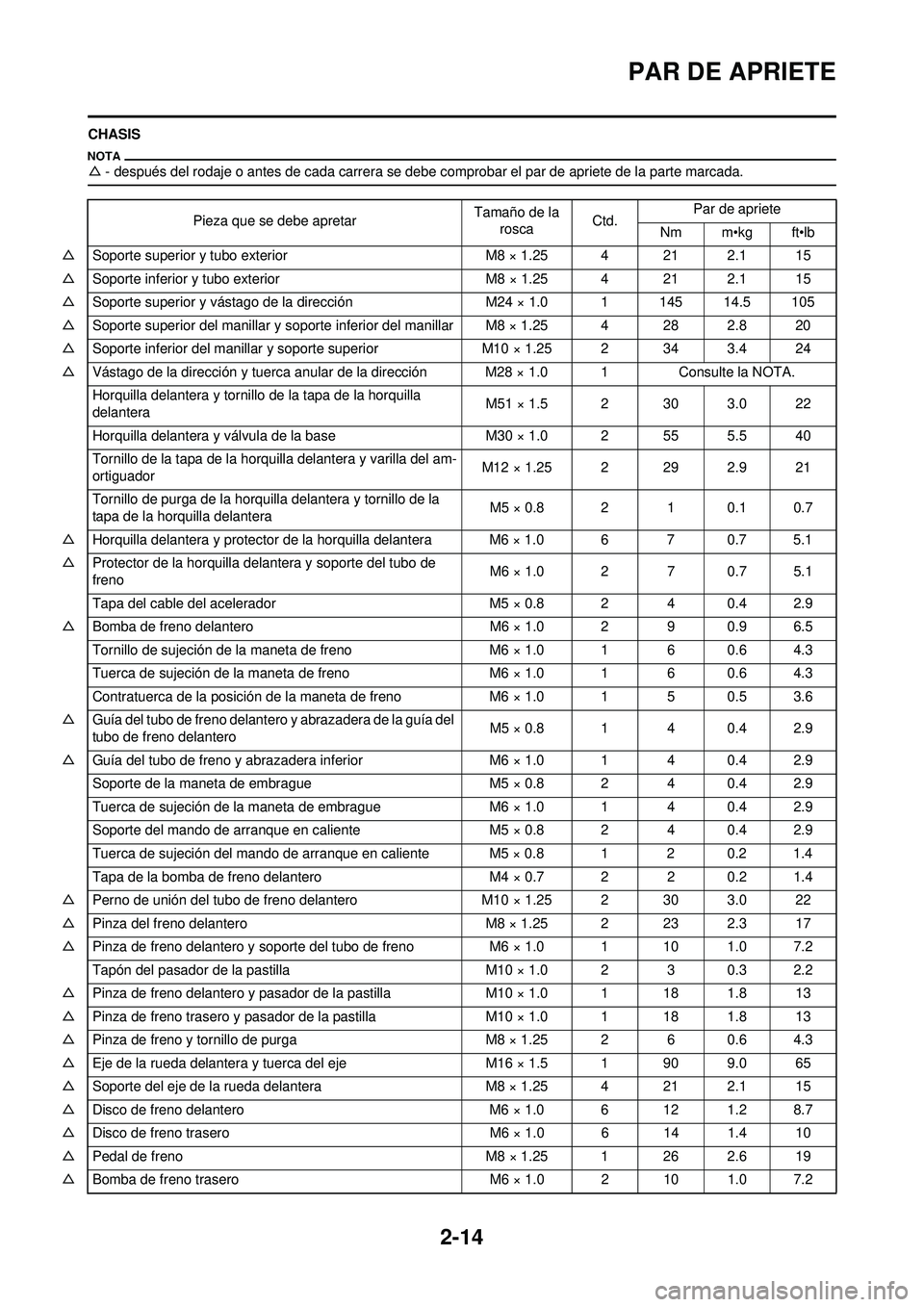

PAR DE APRIETE
CHASIS
△- después del rodaje o antes de cada carrera se debe comprobar el par de apriete de la parte marcada.
Pieza que se debe apretar Tamaño de la
rosca Ctd. Par de apriete
Nm m•kg ft•lb
△ Soporte superior y tubo exterior M8 × 1.25 4 21 2.1 15
△ Soporte inferior y tubo exterior M8 × 1.25 4 21 2.1 15
△ Soporte superior y vástago de la dirección M24 × 1.0 1 145 14.5 105
△ Soporte superior del manillar y soporte inferior del manillar M8 × 1.25 4 28 2.8 20
△ Soporte inferior del manillar y soporte superior M10 × 1.25 2 34 3.4 24
△ Vástago de la dirección y tuerca anular de la dirección M28 × 1.0 1 Consulte la NOTA.
Horquilla delantera y tornillo de la tapa de la horquilla
delantera M51 × 1.5 2 30 3.0 22
Horquilla delantera y válvula de la base M30 × 1.0 2 55 5.5 40
Tornillo de la tapa de la horquilla delantera y varilla del am-
ortiguador M12 × 1.25 2 29 2.9 21
Tornillo de purga de la horquilla delantera y tornillo de la
tapa de la horquilla delantera M5 × 0.8 2 1 0.1 0.7
△ Horquilla delantera y protector de la horquilla delantera M6 × 1.0 6 7 0.7 5.1
△ Protector de la horquilla delantera y soporte del tubo de
freno M6 × 1.0 2 7 0.7 5.1
Tapa del cable del acelerador M5 × 0.8 2 4 0.4 2.9
△ Bomba de freno delantero M6 × 1.0 2 9 0.9 6.5
Tornillo de sujeción de la maneta de freno M6 × 1.0 1 6 0.6 4.3
Tuerca de sujeción de la maneta de freno M6 × 1.0 1 6 0.6 4.3
Contratuerca de la posición de la maneta de freno M6 × 1.0 1 5 0.5 3.6
△ Guía del tubo de freno delantero y abrazadera de la guía del
tubo de freno delantero M5 × 0.8 1 4 0.4 2.9
△ Guía del tubo de freno y abrazadera inferior M6 × 1.0 1 4 0.4 2.9
Soporte de la maneta de embrague M5 × 0.8 2 4 0.4 2.9
Tuerca de sujeción de la maneta de embrague M6 × 1.0 1 4 0.4 2.9
Soporte del mando de arranque en caliente M5 × 0.8 2 4 0.4 2.9
Tuerca de sujeción del mando de arranque en caliente M5 × 0.8 1 2 0.2 1.4
Tapa de la bomba de freno delantero M4 × 0.7 2 2 0.2 1.4
△ Perno de unión del tubo de freno delantero M10 × 1.25 2 30 3.0 22
△ Pinza del freno delantero M8 × 1.25 2 23 2.3 17
△ Pinza de freno delantero y soporte del tubo de freno M6 × 1.0 1 10 1.0 7.2
Tapón del pasador de la pastilla M10 × 1.0 2 3 0.3 2.2
△ Pinza de freno delantero y pasador de la pastilla M10 × 1.0 1 18 1.8 13
△ Pinza de freno trasero y pasador de la pastilla M10 × 1.0 1 18 1.8 13
△ Pinza de freno y tornillo de purga M8 × 1.25 2 6 0.6 4.3
△ Eje de la rueda delantera y tuerca del eje M16 × 1.5 1 90 9.0 65
△ Soporte del eje de la rueda delantera M8 × 1.25 4 21 2.1 15
△ Disco de freno delantero M6 × 1.0 6 12 1.2 8.7
△ Disco de freno trasero M6 × 1.0 6 14 1.4 10
△ Pedal de freno M8 × 1.25 1 26 2.6 19
△ Bomba de freno trasero M6 × 1.0 2 10 1.0 7.2

2-15

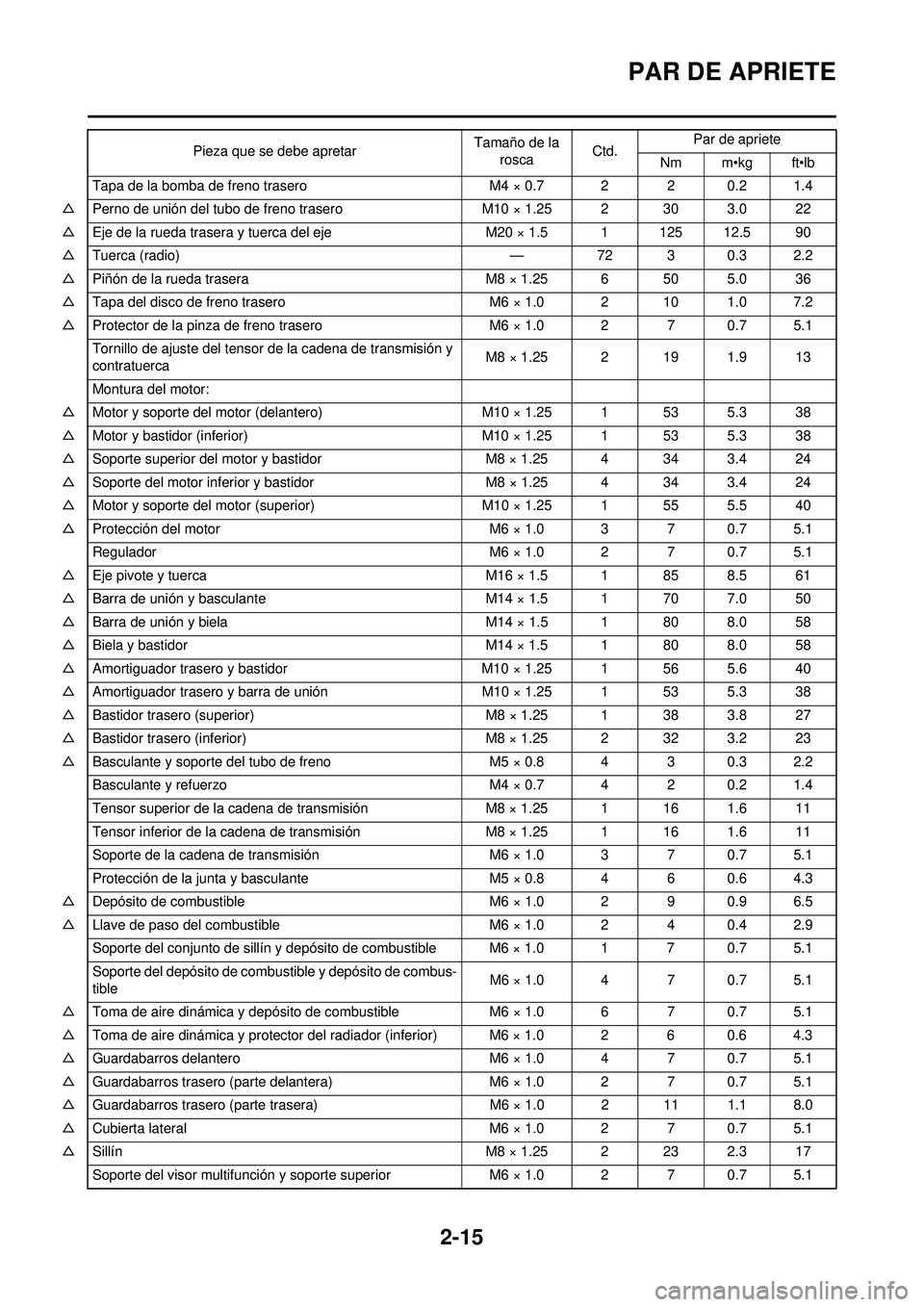

PAR DE APRIETE
Tapa de la bomba de freno traseroM4 × 0.7 2 2 0.2 1.4
△ Perno de unión del tubo de freno trasero M10 × 1.25 2 30 3.0 22
△ Eje de la rueda trasera y tuerca del eje M20 × 1.5 1 125 12.5 90
△ Tuerca (radio) —72 3 0.3 2.2
△ Piñón de la rueda trasera M8 × 1.25 6 50 5.0 36
△ Tapa del disco de freno trasero M6 × 1.0 2 10 1.0 7.2
△ Protector de la pinza de freno trasero M6 × 1.0 2 7 0.7 5.1
Tornillo de ajuste del tensor de la cadena de transmisión y
contratuerca M8 × 1.25 2 19 1.9 13
Montura del motor:
△ Motor y soporte del motor (delantero) M10 × 1.25 1 53 5.3 38
△ Motor y bastidor (inferior) M10 × 1.25 1 53 5.3 38
△ Soporte superior del motor y bastidor M8 × 1.25 4 34 3.4 24
△ Soporte del motor inferior y bastidor M8 × 1.25 4 34 3.4 24
△ Motor y soporte del motor (superior) M10 × 1.25 1 55 5.5 40
△ Protección del motor M6 × 1.0 3 7 0.7 5.1
Regulador M6 × 1.0 2 7 0.7 5.1
△ Eje pivote y tuerca M16 × 1.5 1 85 8.5 61
△ Barra de unión y basculante M14 × 1.5 1 70 7.0 50
△ Barra de unión y biela M14 × 1.5 1 80 8.0 58
△ Biela y bastidor M14 × 1.5 1 80 8.0 58
△ Amortiguador trasero y bastidor M10 × 1.25 1 56 5.6 40
△ Amortiguador trasero y barra de unión M10 × 1.25 1 53 5.3 38
△ Bastidor trasero (superior) M8 × 1.25 1 38 3.8 27
△ Bastidor trasero (inferior) M8 × 1.25 2 32 3.2 23
△ Basculante y soporte del tubo de freno M5 × 0.8 4 3 0.3 2.2
Basculante y refuerzo M4 × 0.7 4 2 0.2 1.4
Tensor superior de la cadena de transmisión M8 × 1.25 1 16 1.6 11
Tensor inferior de la cadena de transmisión M8 × 1.25 1 16 1.6 11
Soporte de la cadena de transmisión M6 × 1.0 3 7 0.7 5.1
Protección de la junta y basculante M5 × 0.8 4 6 0.6 4.3
△ Depósito de combustible M6 × 1.0 2 9 0.9 6.5
△ Llave de paso del combustible M6 × 1.0 2 4 0.4 2.9
Soporte del conjunto de sillín y depósito de combustible M6 × 1.0 1 7 0.7 5.1
Soporte del depósito de combustible y depósito de combus-
tible M6 × 1.0 4 7 0.7 5.1
△ Toma de aire dinámica y depósito de combustible M6 × 1.0 6 7 0.7 5.1
△ Toma de aire dinámica y protector del radiador (inferior) M6 × 1.0 2 6 0.6 4.3
△ Guardabarros delantero M6 × 1.0 4 7 0.7 5.1
△ Guardabarros trasero (parte delantera) M6 × 1.0 2 7 0.7 5.1
△ Guardabarros trasero (parte trasera) M6 × 1.0 2 11 1.1 8.0
△ Cubierta lateral M6 × 1.0 2 7 0.7 5.1
△ Sillín M8 × 1.25 2 23 2.3 17
Soporte del visor multifunción y soporte superior M6 × 1.0 2 7 0.7 5.1
Pieza que se debe apretar
Tamaño de la
rosca Ctd. Par de apriete
Nm m•kg ft•lb

2-16
PAR DE APRIETE
1. Primero apriete la tuerca anular aproximadamente 38 Nm (3.8 m•kg, 27 ft•lb) con la llave de tuercas anulares y luego aflójela una vuelta.
2. Vuelva a apretar la tuerca anular de la dirección 7 Nm (0.7 m•kg, 5.1 ft•lb).
SISTEMA ELÉCTRICO
Apriete la tuerca del rotor a 65 Nm (6.5 m•kg, 47 ft•lb), aflójela y vuelva a apretarla a 65 Nm (6.5 m•kg, 47 ft•lb).
Visor multifunción M5 × 0.8 2 4 0.4 2.9
Placa 1 y protector de la horquilla delantera M5 × 0.8 2 4 0.4 2.9
Placa 2 y protector de la horquilla delantera —2 0.5 0.05 0.36
Sujeción del cable del sensor de velocidad y soporte inferior M6 × 1.0 1 13 1.3 9.4
Sujeción del cable del sensor de velocidad y brida M6 × 1.0 1 7 0.7 5.1
Carcasa del faro y conjunto del faro —2 1 0.1 0.7
△ Faro M6 × 1.0 2 7 0.7 5.1
Piloto trasero —3 1 0.1 0.7
Abrazadera del cable del piloto trasero y guardabarros tra-
sero —30
.50 .0 50 .3 6
△ Depósito de recuperación (superior) M6 × 1.0 1 16 1.6 11
△ Depósito de recuperación (inferior) M6 × 1.0 1 7 0.7 5.1
Soporte de la estribera y bastidor M10 × 1.25 4 55 5.5 40
Caballete lateral M10 × 1.25 1 25 2.5 18
Pieza que se debe apretar
Tamaño de la
rosca Ctd. Par de apriete
Nm m•kg ft•lb
Pieza que se debe apretar Tamaño de la
rosca Ctd. Par de apriete
Nm m•kg ft•lb
Estátor M5 × 0.8 2 7 0.7 5.1
Soporte (cable de la magneto CA) M5 × 0.8 2 7 0.7 5.1
Rotor M12 × 1.25 1Consulte la NOTA.
Interruptor de luz de punto muerto M5 × 0.8 2 4 0.4 2.9
Motor de arranque M6 × 1.0 2 10 1.0 7.2
Terminal del relé de arranque M6 × 1.0 2 4 0.4 2.9
Cable negativo y culata M6 × 1.0 1 10 1.0 7.2
Bobina captadora M6 × 1.0 2 10 1.0 7.2

2-17
PAR DE APRIETE

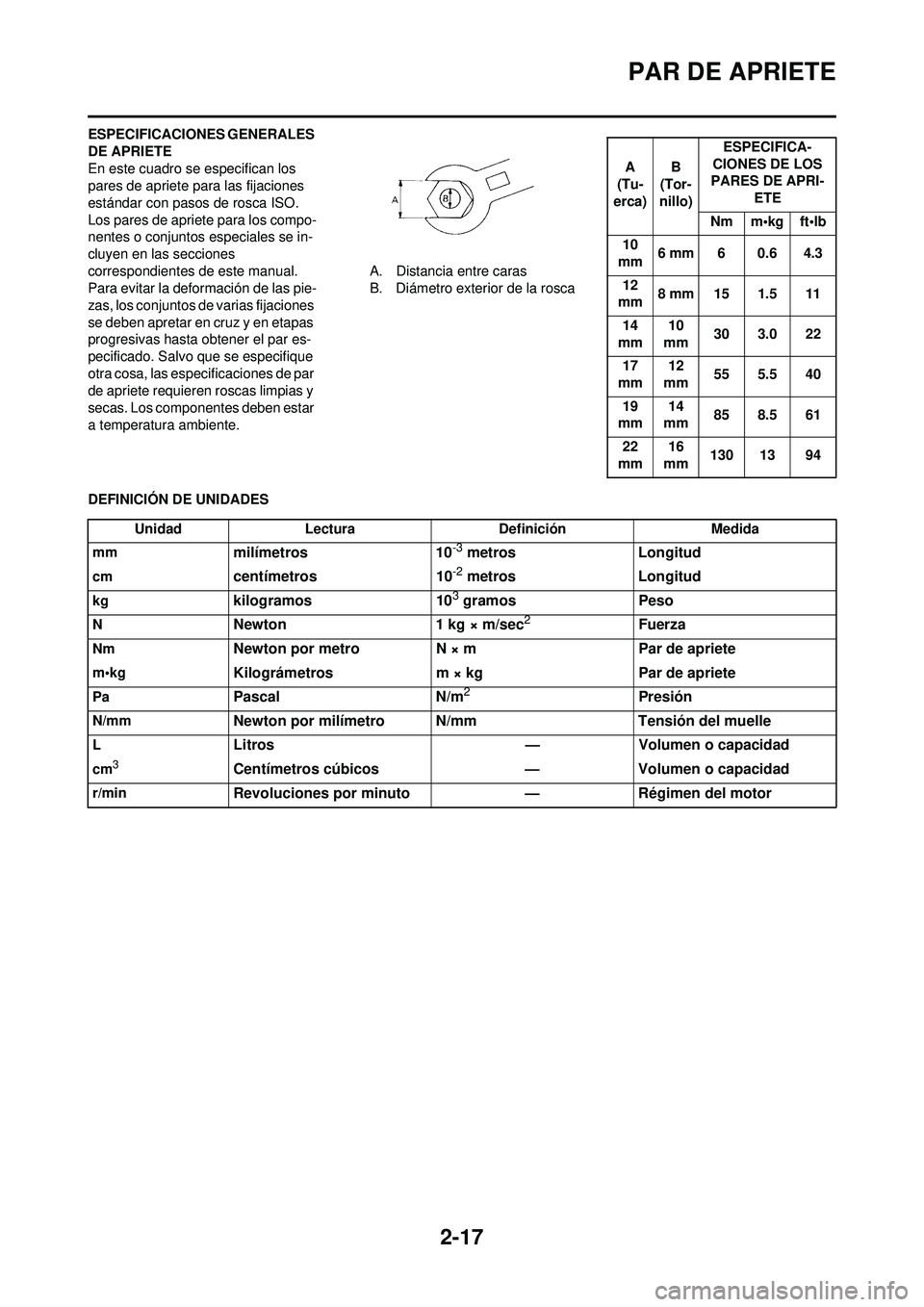

ESPECIFICACIONES GENERALES
DE APRIETE
En este cuadro se especifican los
pares de apriete para las fijaciones
estándar con pasos de rosca ISO.
Los pares de apriete para los compo-
nentes o conjuntos especiales se in-
cluyen en las secciones
correspondientes de este manual.
Para evitar la deformación de las pie-
zas, los conjuntos de varias fijaciones
se deben apretar en cruz y en etapas
progresivas hasta obtener el par es-
pecificado. Salvo que se especifique
otra cosa, las especificaciones de par
de apriete requieren roscas limpias y
secas. Los componentes deben estar
a temperatura ambiente.A. Distancia entre caras
B. Diámetro exterior de la rosca
DEFINICIÓN DE UNIDADES
A
(Tu-
erca) B
(Tor-
nillo) ESPECIFICA-
CIONES DE LOS
PARES DE APRI-
ETE
Nm m•kg ft•lb
10
mm 6 mm 6 0.6 4.3
12
mm 8 mm 15 1.5 11
14
mm 10
mm 30 3.0 22
17
mm 12
mm 55 5.5 40
19
mm 14
mm 85 8.5 61
22
mm 16
mm 130 13 94
Unidad
Lectura Definición Medida
mm
milímetros 10-3 metrosLongitud
cmcentímetros 10-2 metrosLongitud
kgkilogramos 103 gramosPeso
NNewton 1 kg × m/sec2Fuerza
NmNewton por metro N × mPar de apriete
m•kgKilográmetros m × kgPar de apriete
PaPascal N/m2Presión
N/mmNewton por milímetro N/mm Tensión del muelle
LLitros—Volumen o capacidad
cm3Centímetros cúbicos —Volumen o capacidad
r/minRevoluciones por minuto —Régimen del motor

2-18
DIAGRAMAS DE ENGRASE
DIAGRAMAS DE ENGRASE
1. Elemento del filtro de aceite
2. Bomba de aceite
3. Eje posterior
4. Eje principal
5. Eje de levas de admisión
6. Eje de levas de escape
7. Depósito de aceite
8. Tubería de suministro de aceite
A. Al depósito de aceite

2-19
DIAGRAMAS DE ENGRASE
1. Cigüeñal
2. Elemento del filtro de aceite
3. Depósito de aceite
4. Tubo de aceite
A. De la bomba de aceite

2-20
DIAGRAMA DE CABLEADO
DIAGRAMA DE CABLEADO
1. Tubo respiradero del depósito de combustible
2. Brida
3. Diodo
4. Cable de arranque en caliente
5. Mazo de cables
6. Montículo (bastidor)
7. Tubo respiradero de la culata 8. Cable del sensor de posición del
acelerador
9. Cable del interruptor de luz de punto muerto
10. Tubo de aceite
11. Cable de embrague
12. Cable del motor de arranque
13. Guía de cable
14. Cable negativo de la batería 15. Cable de la magneto CA
16. Tubo de freno
17. Cable del rectificador/regulador
18. Tubo respiradero del carburador
19. Tubo de desbordamiento del
carburador
20. Tubo respiradero del depósito de recuperación
