SISTEMA ELÉCTRICO

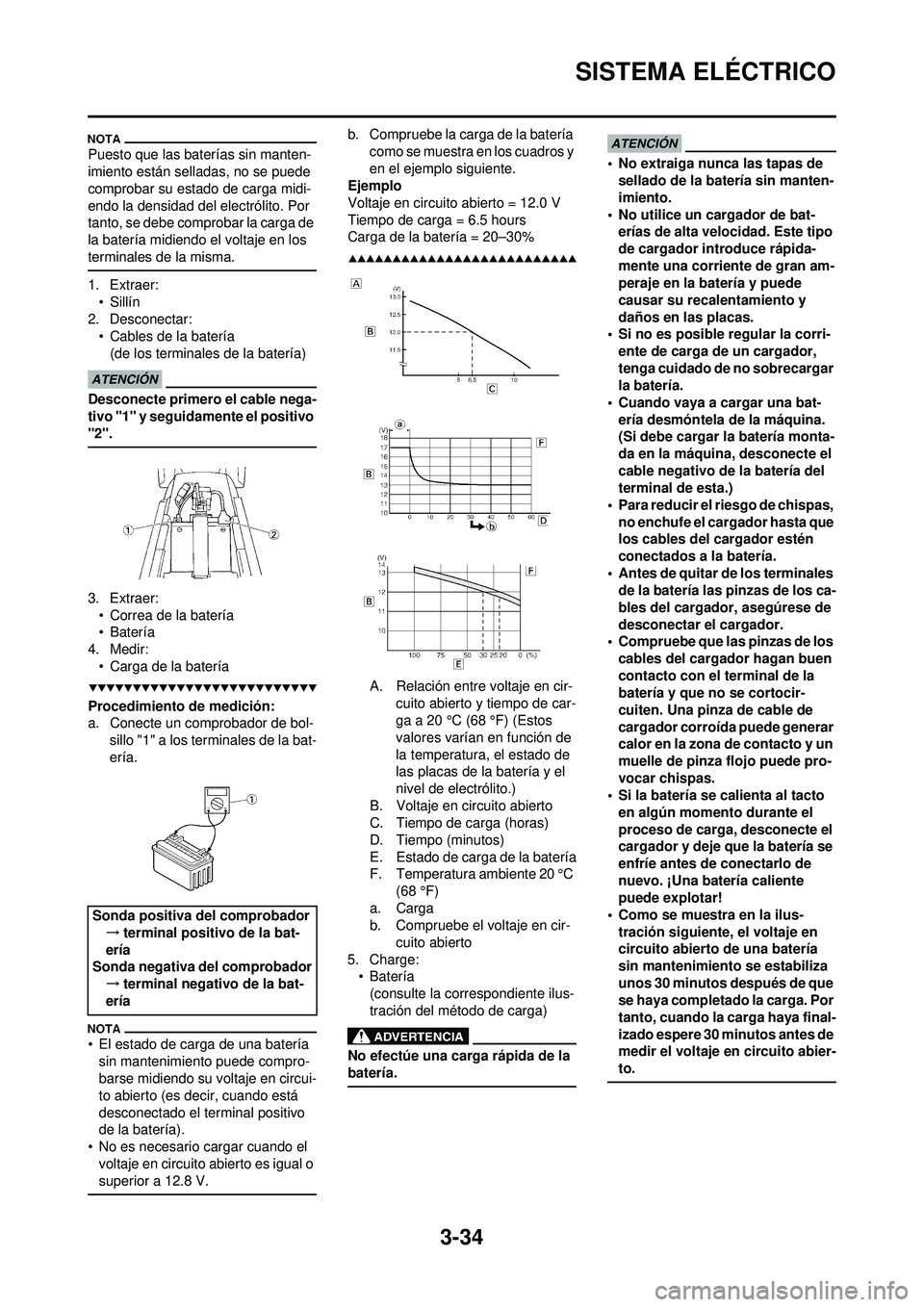

Puesto que las baterías sin manten-
imiento están selladas, no se puede
comprobar su estado de carga midi-
endo la densidad del electrólito. Por
tanto, se debe comprobar la carga de
la batería midiendo el voltaje en los
terminales de la misma.
1. Extraer:• Sillín
2. Desconectar: • Cables de la batería
(de los terminales de la batería)
Desconecte primero el cable nega-
tivo "1" y seguidamente el positivo
"2".
3. Extraer:• Correa de la batería
•Batería
4. Medir: • Carga de la batería
Procedimiento de medición:
a. Conecte un comprobador de bol- sillo "1" a los terminales de la bat-
ería.
• El estado de carga de una batería sin mantenimiento puede compro-
barse midiendo su voltaje en circui-
to abierto (es decir, cuando está
desconectado el terminal positivo
de la batería).
• No es necesario cargar cuando el voltaje en circuito abierto es igual o
superior a 12.8 V.
b. Compruebe la carga de la batería como se muestra en los cuadros y
en el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12.0 V
Tiempo de carga = 6.5 hours
Carga de la batería = 20–30%
A. Relación entre voltaje en cir-
cuito abierto y tiempo de car-
ga a 20 °C (68 °F) (Estos
valores varían en función de
la temperatura, el estado de
las placas de la batería y el
nivel de electrólito.)
B. Voltaje en circuito abierto
C. Tiempo de carga (horas)
D. Tiempo (minutos)
E. Estado de carga de la batería
F. Temperatura ambiente 20 °C (68 °F)
a. Carga
b. Compruebe el voltaje en cir- cuito abierto
5. Charge: •Batería
(consulte la correspondiente ilus-
tración del método de carga)
No efectúe una carga rápida de la
batería.
• No extraiga nunca las tapas de sellado de la batería sin manten-
imiento.
• No utilice un cargador de bat- erías de alta velocidad. Este tipo
de cargador introduce rápida-
mente una corriente de gran am-
peraje en la batería y puede
causar su recalentamiento y
daños en las placas.
• Si no es posible regular la corri-
ente de carga de un cargador,
tenga cuidado de no sobrecargar
la batería.
• Cuando vaya a cargar una bat- ería desmóntela de la máquina.
(Si debe cargar la batería monta-
da en la máquina, desconecte el
cable negativo de la batería del
terminal de esta.)
• Para reducir el riesgo de chispas, no enchufe el cargador hasta que
los cables del cargador estén
conectados a la batería.
• Antes de quitar de los terminales de la batería las pinzas de los ca-
bles del cargador, asegúrese de
desconectar el cargador.
• Compruebe que las pinzas de los
cables del cargador hagan buen
contacto con el terminal de la
batería y que no se cortocir-
cuiten. Una pinza de cable de
cargador corroída puede generar
calor en la zona de contacto y un
muelle de pinza flojo puede pro-
vocar chispas.
• Si la batería se calienta al tacto
en algún momento durante el
proceso de carga, desconecte el
cargador y deje que la batería se
enfríe antes de conectarlo de
nuevo. ¡Una batería caliente
puede explotar!
• Como se muestra en la ilus- tración siguiente, el voltaje en
circuito abierto de una batería
sin mantenimiento se estabiliza
unos 30 minutos después de que
se haya completado la carga. Por
tanto, cuando la carga haya final-
izado espere 30 minutos antes de
medir el voltaje en circuito abier-
to.
Sonda positiva del comprobador → terminal positivo de la bat-
ería
Sonda negativa del comprobador
→ terminal negativo de la bat-
ería

3-35
SISTEMA ELÉCTRICO

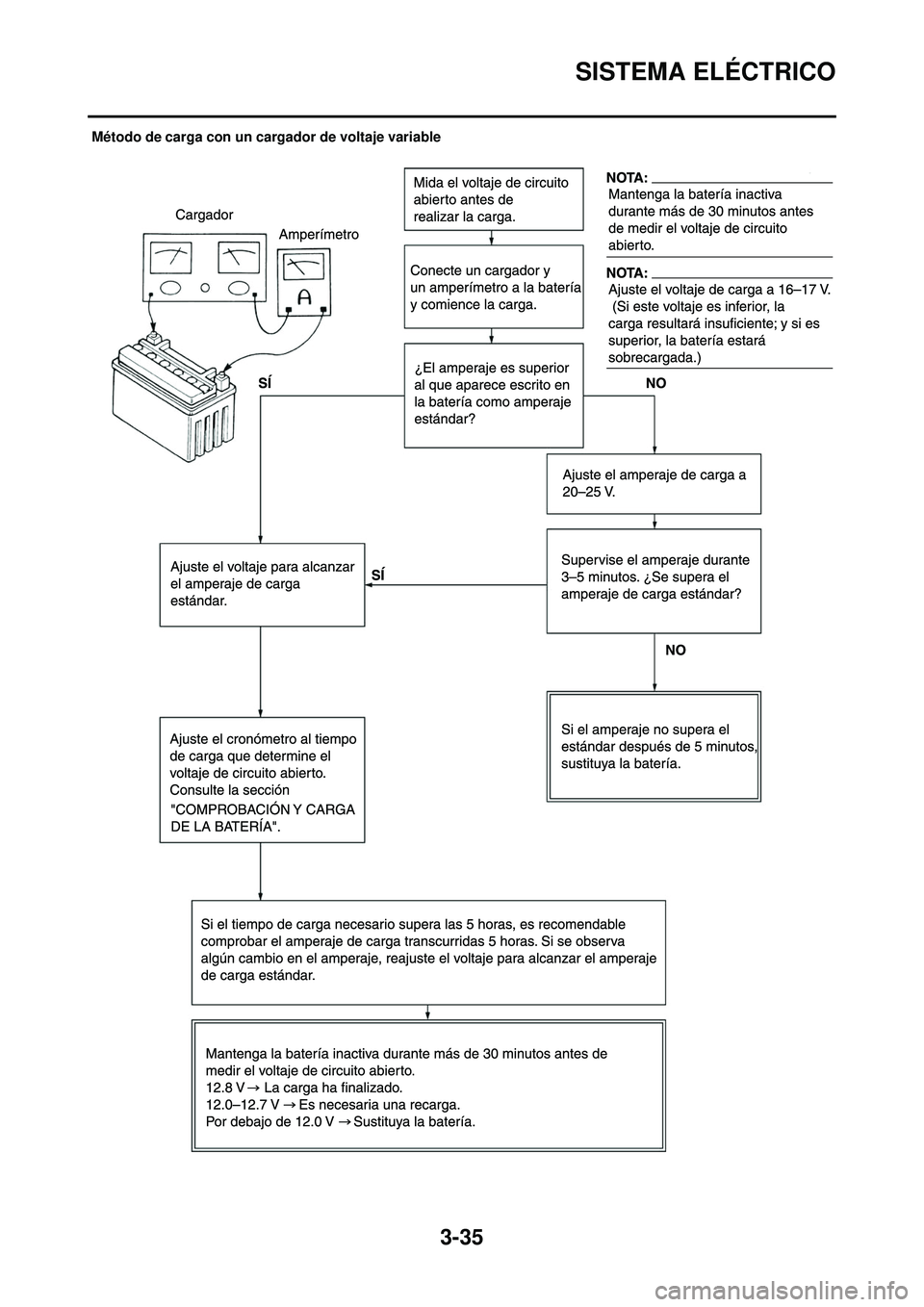

Método de carga con un cargador de voltaje variable

3-36
SISTEMA ELÉCTRICO

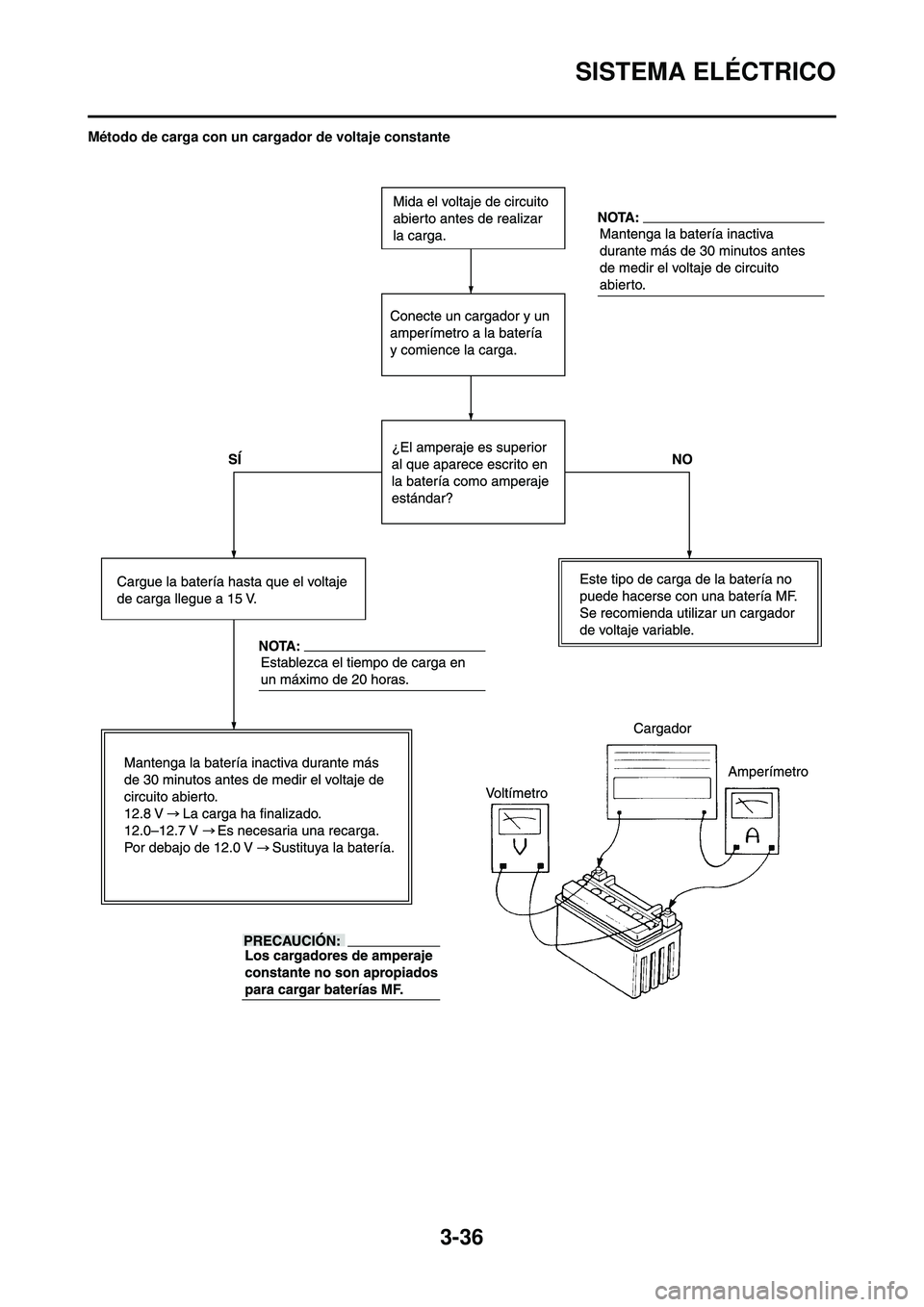

Método de carga con un cargador de voltaje constante

3-37
SISTEMA ELÉCTRICO

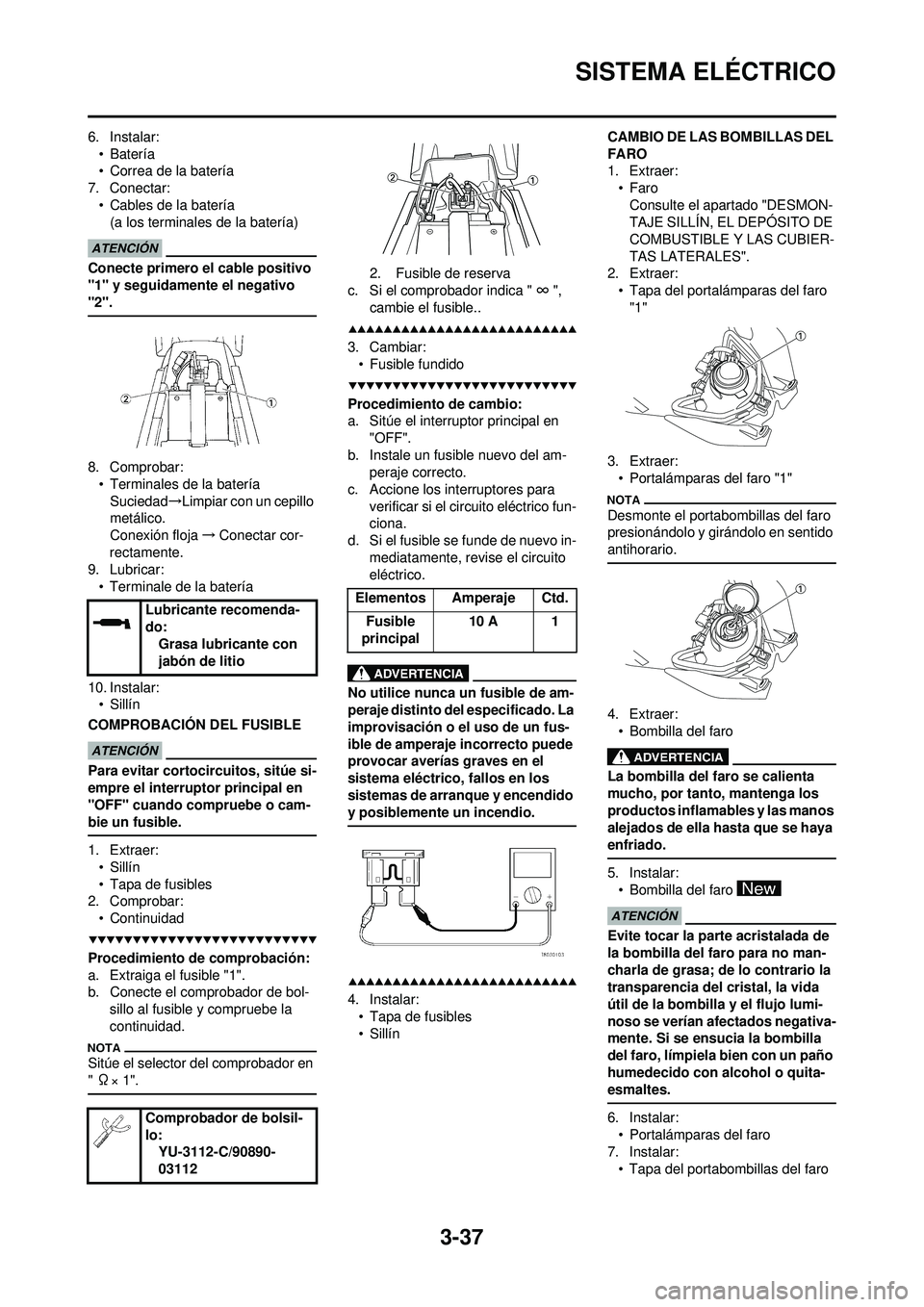

6. Instalar:•Batería
• Correa de la batería
7. Conectar: • Cables de la batería(a los terminales de la batería)
Conecte primero el cable positivo
"1" y seguidamente el negativo
"2".
8. Comprobar:
• Terminales de la bateríaSuciedad →Limpiar con un cepillo
metálico.
Conexión floja →Conectar cor-
rectamente.
9. Lubricar:
• Terminale de la batería
10. Instalar: • Sillín
COMPROBACIÓN DEL FUSIBLE
Para evitar cortocircuitos, sitúe si-
empre el interruptor principal en
"OFF" cuando compruebe o cam-
bie un fusible.
1. Extraer: • Sillín
• Tapa de fusibles
2. Comprobar:
• Continuidad
Procedimiento de comprobación:
a. Extraiga el fusible "1".
b. Conecte el comprobador de bol- sillo al fusible y compruebe la
continuidad.
Sitúe el selector del comprobador en
" Ω× 1".
2. Fusible de reserva
c. Si el comprobador indica " ∞",
cambie el fusible..
3. Cambiar: • Fusible fundido
Procedimiento de cambio:
a. Sitúe el interruptor principal en "OFF".
b. Instale un fusible nuevo del am- peraje correcto.
c. Accione los interruptores para verificar si el circuito eléctrico fun-
ciona.
d. Si el fusible se funde de nuevo in- mediatamente, revise el circuito
eléctrico.
No utilice nunca un fusible de am-
peraje distinto del especificado. La
improvisación o el uso de un fus-
ible de amperaje incorrecto puede
provocar averías graves en el
sistema eléctrico, fallos en los
sistemas de arranque y encendido
y posiblemente un incendio.
4. Instalar:• Tapa de fusibles
• Sillín CAMBIO DE LAS BOMBILLAS DEL
FARO
1. Extraer:
•FaroConsulte el apartado "DESMON-
TAJE SILLÍN, EL DEPÓSITO DE
COMBUSTIBLE Y LAS CUBIER-
TAS LATERALES".
2. Extraer:
• Tapa del portalámparas del faro "1"
3. Extraer: • Portalámparas del faro "1"
Desmonte el portabombillas del faro
presionándolo y girándolo en sentido
antihorario.
4. Extraer:• Bombilla del faro
La bombilla del faro se calienta
mucho, por tanto, mantenga los
productos inflamables y las manos
alejados de ella hasta que se haya
enfriado.
5. Instalar:• Bombilla del faro
Evite tocar la parte acristalada de
la bombilla del faro para no man-
charla de grasa; de lo contrario la
transparencia del cristal, la vida
útil de la bombilla y el flujo lumi-
noso se verían afectados negativa-
mente. Si se ensucia la bombilla
del faro, límpiela bien con un paño
humedecido con alcohol o quita-
esmaltes.
6. Instalar:
• Portalámparas del faro
7. Instalar:
• Tapa del portabombillas del faro
Lubricante recomenda-
do:
Grasa lubricante con
jabón de litio
Comprobador de bolsil-
lo: YU-3112-C/90890-
03112
Elementos Amperaje Ctd.
Fusible
principal 10 A 1

3-38
SISTEMA ELÉCTRICO

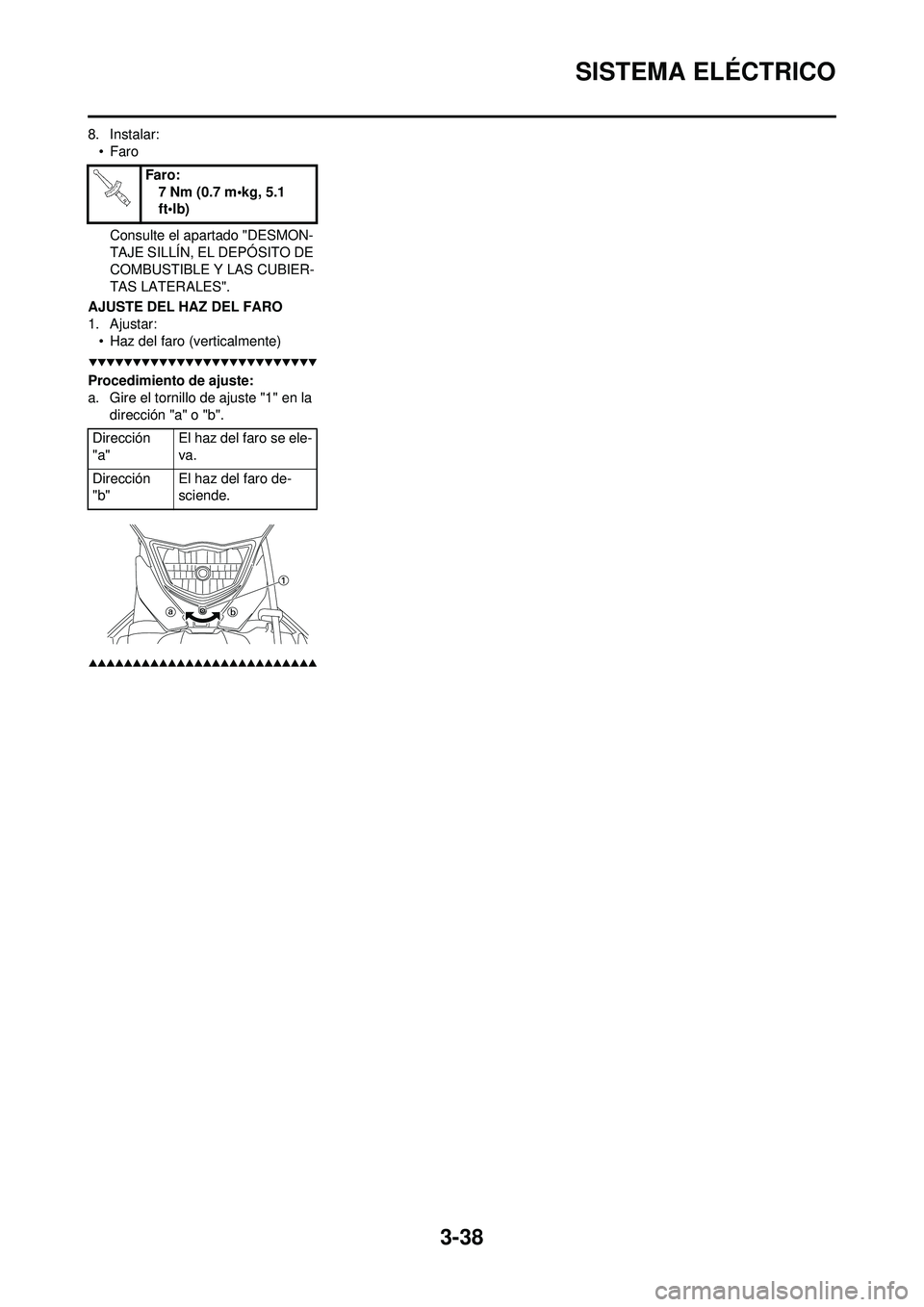

8. Instalar:•Faro
Consulte el apartado "DESMON-
TAJE SILLÍN, EL DEPÓSITO DE
COMBUSTIBLE Y LAS CUBIER-
TAS LATERALES".
AJUSTE DEL HAZ DEL FARO
1. Ajustar: • Haz del faro (verticalmente)
Procedimiento de ajuste:
a. Gire el tornillo de ajuste "1" en la dirección "a" o "b".
Faro:7 Nm (0.7 m•kg, 5.1
ft•lb)
Dirección
"a" El haz del faro se ele-
va.
Dirección
"b" El haz del faro de-
sciende.

4-1
MOTOR (Excepto Canadá)
REGLAJE
MOTOR (Excepto Canadá)

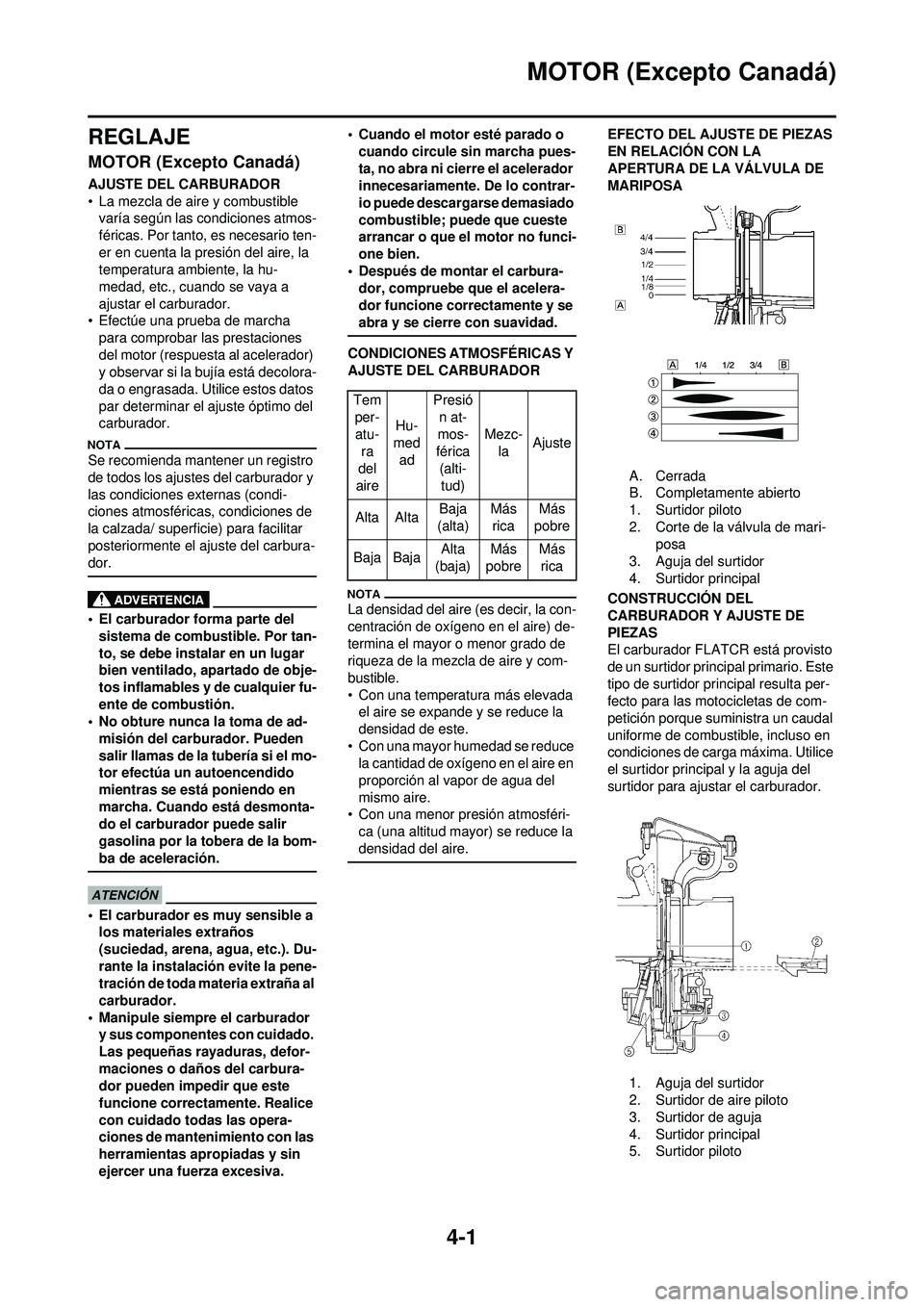

AJUSTE DEL CARBURADOR
• La mezcla de aire y combustible varía según las condiciones atmos-
féricas. Por tanto, es necesario ten-
er en cuenta la presión del aire, la
temperatura ambiente, la hu-
medad, etc., cuando se vaya a
ajustar el carburador.
• Efectúe una prueba de marcha
para comprobar las prestaciones
del motor (respuesta al acelerador)
y observar si la bujía está decolora-
da o engrasada. Utilice estos datos
par determinar el ajuste óptimo del
carburador.
Se recomienda mantener un registro
de todos los ajustes del carburador y
las condiciones externas (condi-
ciones atmosféricas, condiciones de
la calzada/ superficie) para facilitar
posteriormente el ajuste del carbura-
dor.
• El carburador forma parte del sistema de combustible. Por tan-
to, se debe instalar en un lugar
bien ventilado, apartado de obje-
tos inflamables y de cualquier fu-
ente de combustión.
• No obture nunca la toma de ad-
misión del carburador. Pueden
salir llamas de la tubería si el mo-
tor efectúa un autoencendido
mientras se está poniendo en
marcha. Cuando está desmonta-
do el carburador puede salir
gasolina por la tobera de la bom-
ba de aceleración.
• El carburador es muy sensible a los materiales extraños
(suciedad, arena, agua, etc.). Du-
rante la instalación evite la pene-
tración de toda materia extraña al
carburador.
• Manipule siempre el carburador y sus componentes con cuidado.
Las pequeñas rayaduras, defor-
maciones o daños del carbura-
dor pueden impedir que este
funcione correctamente. Realice
con cuidado todas las opera-
ciones de mantenimiento con las
herramientas apropiadas y sin
ejercer una fuerza excesiva. • Cuando el motor esté parado o
cuando circule sin marcha pues-
ta, no abra ni cierre el acelerador
innecesariamente. De lo contrar-
io puede descargarse demasiado
combustible; puede que cueste
arrancar o que el motor no funci-
one bien.
• Después de montar el carbura- dor, compruebe que el acelera-
dor funcione correctamente y se
abra y se cierre con suavidad.
CONDICIONES ATMOSFÉRICAS Y
AJUSTE DEL CARBURADOR
La densidad del aire (es decir, la con-
centración de oxígeno en el aire) de-
termina el mayor o menor grado de
riqueza de la mezcla de aire y com-
bustible.
• Con una temperatura más elevada el aire se expande y se reduce la
densidad de este.
• Con una mayor humedad se reduce la cantidad de oxígeno en el aire en
proporción al vapor de agua del
mismo aire.
• Con una menor presión atmosféri-
ca (una altitud mayor) se reduce la
densidad del aire.
EFECTO DEL AJUSTE DE PIEZAS
EN RELACIÓN CON LA
APERTURA DE LA VÁLVULA DE
MARIPOSA
A. Cerrada
B. Completamente abierto
1. Surtidor piloto
2. Corte de la válvula de mari- posa
3. Aguja del surtidor
4. Surtidor principal
CONSTRUCCIÓN DEL
CARBURADOR Y AJUSTE DE
PIEZAS
El carburador FLATCR está provisto
de un surtidor principal primario. Este
tipo de surtidor principal resulta per-
fecto para las motocicletas de com-
petición porque suministra un caudal
uniforme de combustible, incluso en
condiciones de carga máxima. Utilice
el surtidor principal y la aguja del
surtidor para ajustar el carburador.
1. Aguja del surtidor
2. Surtidor de aire piloto
3. Surtidor de aguja
4. Surtidor principal
5. Surtidor piloto
Tem
per-atu- ra
del
aire Hu-
med
ad Presió
n at-
mos-
férica
(alti-tud) Mezc-
la Ajuste
Alta Alta Baja
(alta) Más
rica Más
pobre
Baja Baja Alta
(baja) Más
pobre Más
rica

4-2
MOTOR (Excepto Canadá)

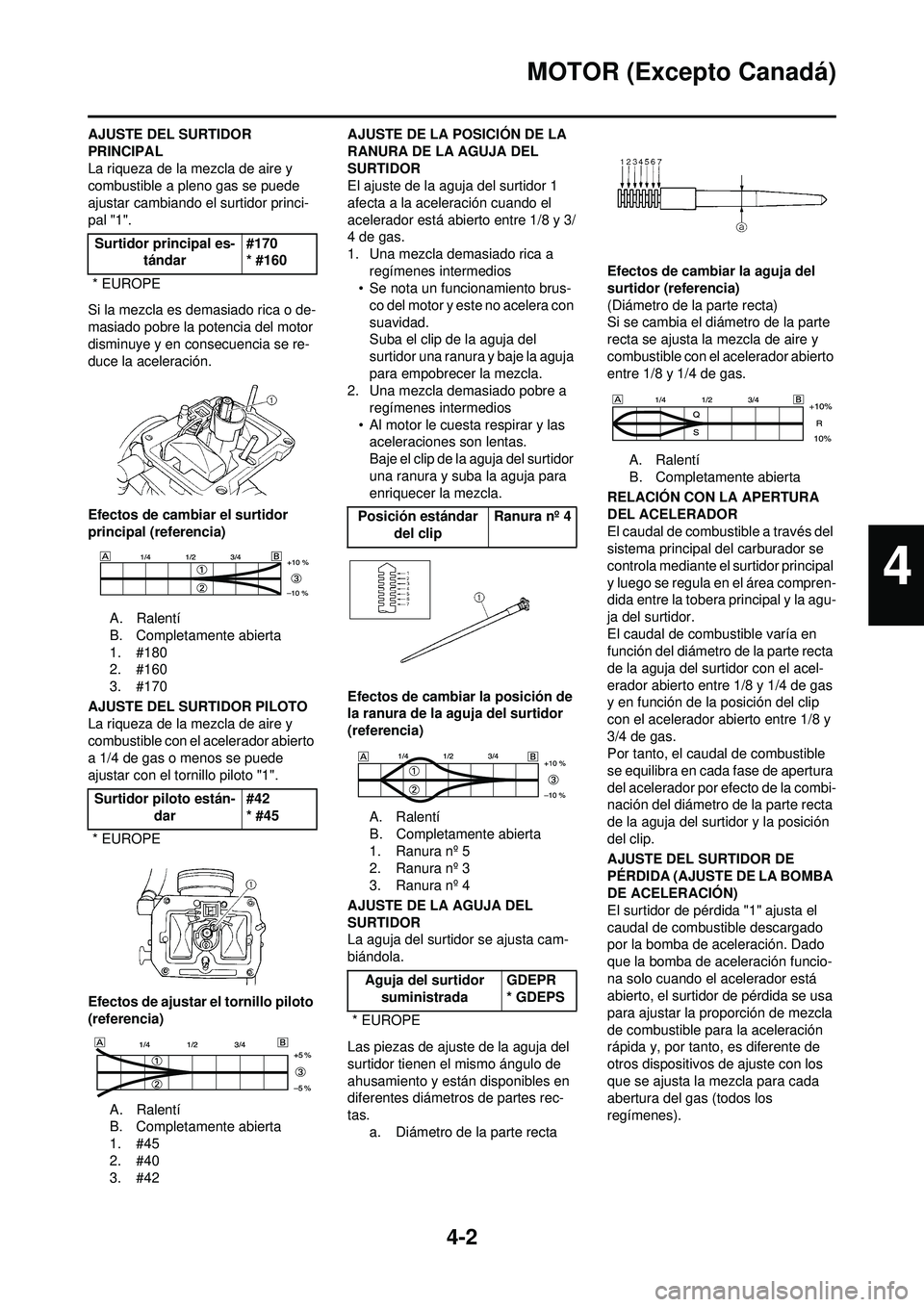

AJUSTE DEL SURTIDOR
PRINCIPAL
La riqueza de la mezcla de aire y
combustible a pleno gas se puede
ajustar cambiando el surtidor princi-
pal "1".
Si la mezcla es demasiado rica o de-
masiado pobre la potencia del motor
disminuye y en consecuencia se re-
duce la aceleración.
Efectos de cambiar el surtidor
principal (referencia)A. Ralentí
B. Completamente abierta
1. #180
2. #160
3. #170
AJUSTE DEL SURTIDOR PILOTO
La riqueza de la mezcla de aire y
combustible con el acelerador abierto
a 1/4 de gas o menos se puede
ajustar con el tornillo piloto "1".
Efectos de ajustar el tornillo piloto
(referencia)
A. Ralentí
B. Completamente abierta
1. #45
2. #40
3. #42 AJUSTE DE LA POSICIÓN DE LA
RANURA DE LA AGUJA DEL
SURTIDOR
El ajuste de la aguja del surtidor 1
afecta a la aceleración cuando el
acelerador está abierto entre 1/8 y 3/
4 de gas.
1. Una mezcla demasiado rica a
regímenes intermedios
• Se nota un funcionamiento brus-
co del motor y este no acelera con
suavidad.
Suba el clip de la aguja del
surtidor una ranura y baje la aguja
para empobrecer la mezcla.
2. Una mezcla demasiado pobre a
regímenes intermedios
• Al motor le cuesta respirar y las aceleraciones son lentas.
Baje el clip de la aguja del surtidor
una ranura y suba la aguja para
enriquecer la mezcla.
Efectos de cambiar la posición de
la ranura de la aguja del surtidor
(referencia) A. Ralentí
B. Completamente abierta
1. Ranura nº 5
2. Ranura nº 3
3. Ranura nº 4
AJUSTE DE LA AGUJA DEL
SURTIDOR
La aguja del surtidor se ajusta cam-
biándola.
Las piezas de ajuste de la aguja del
surtidor tienen el mismo ángulo de
ahusamiento y están disponibles en
diferentes diámetros de partes rec-
tas. a. Diámetro de la parte recta Efectos de cambiar la aguja del
surtidor (referencia)
(Diámetro de la parte recta)
Si se cambia el diámetro de la parte
recta se ajusta la mezcla de aire y
combustible con el acelerador abierto
entre 1/8 y 1/4 de gas.
A. Ralentí
B. Completamente abierta
RELACIÓN CON LA APERTURA
DEL ACELERADOR
El caudal de combustible a través del
sistema principal del carburador se
controla mediante el surtidor principal
y luego se regula en el área compren-
dida entre la tobera principal y la agu-
ja del surtidor.
El caudal de combustible varía en
función del diámetro de la parte recta
de la aguja del surtidor con el acel-
erador abierto entre 1/8 y 1/4 de gas
y en función de la posición del clip
con el acelerador abierto entre 1/8 y
3/4 de gas.
Por tanto, el caudal de combustible
se equilibra en cada fase de apertura
del acelerador por efecto de la combi-
nación del diámetro de la parte recta
de la aguja del surtidor y la posición
del clip.
AJUSTE DEL SURTIDOR DE
PÉRDIDA (AJUSTE DE LA BOMBA
DE ACELERACIÓN)
El surtidor de pérdida "1" ajusta el
caudal de combustible descargado
por la bomba de aceleración. Dado
que la bomba de aceleración funcio-
na solo cuando el acelerador está
abierto, el surtidor de pérdida se usa
para ajustar la proporción de mezcla
de combustible para la aceleración
rápida y, por tanto, es diferente de
otros dispositivos de ajuste con los
que se ajusta la mezcla para cada
abertura del gas (todos los
regímenes).
Surtidor principal es-
tándar #170
* #160
* EUROPE
Surtidor piloto están- dar #42
* #45
* EUROPE
Posición estándar del clip Ranura nº 4
Aguja del surtidor suministrada GDEPR
* GDEPS
* EUROPE
4

4-3

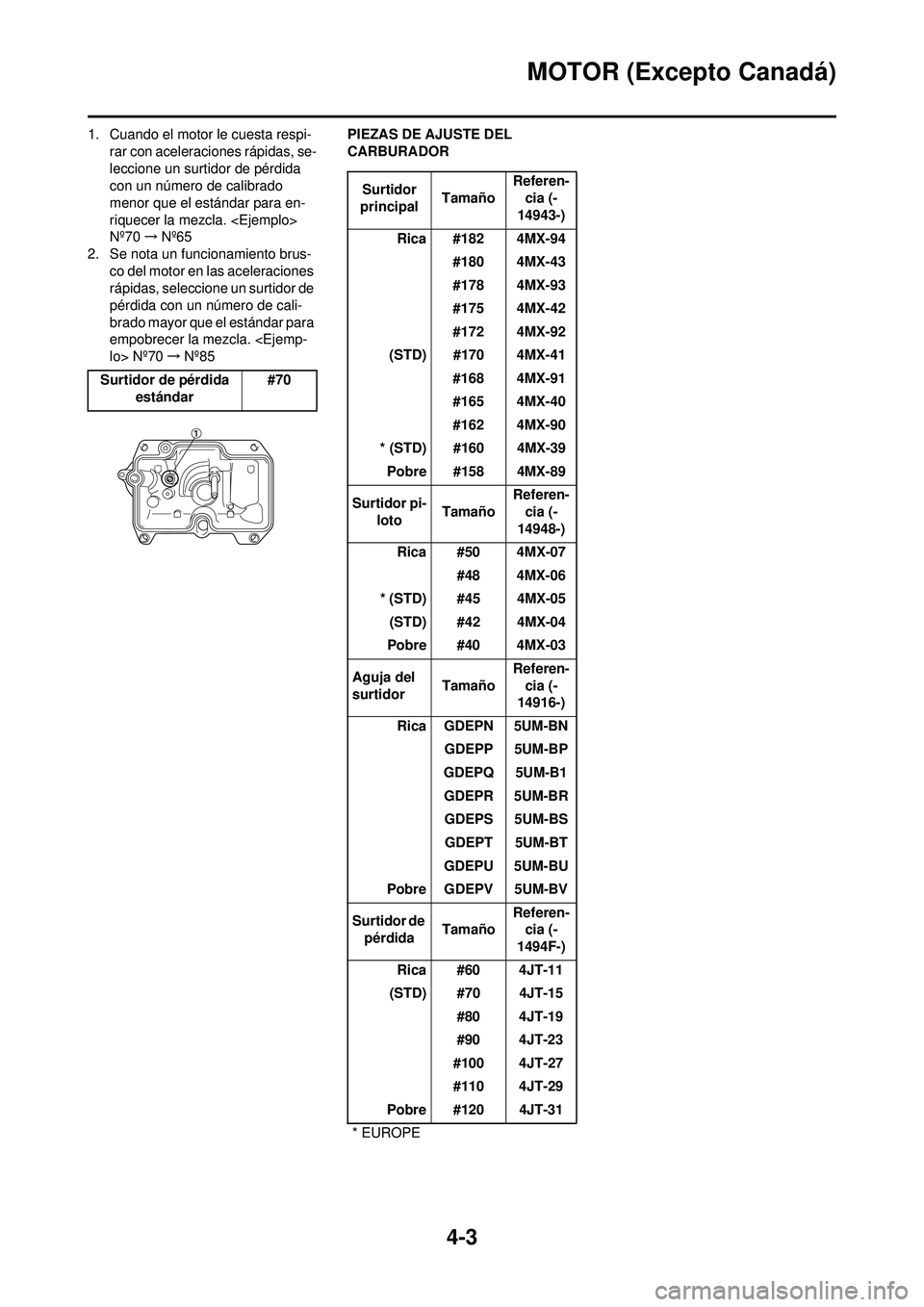

MOTOR (Excepto Canadá)
1. Cuando el motor le cuesta respi-rar con aceleraciones rápidas, se-
leccione un surtidor de pérdida
con un número de calibrado
menor que el estándar para en-
riquecer la mezcla.
Nº70 →Nº65
2. Se nota un funcionamiento brus- co del motor en las aceleraciones
rápidas, seleccione un surtidor de
pérdida con un número de cali-
brado mayor que el estándar para
empobrecer la mezcla. lo> Nº70 →Nº85 PIEZAS DE AJUSTE DEL
CARBURADOR
Surtidor de pérdida estándar #70
Surtidor
principal TamañoReferen-
cia (-
14943-)
Rica #182 4MX-94 #180 4MX-43
#178 4MX-93
#175 4MX-42
#172 4MX-92
(STD) #170 4MX-41 #168 4MX-91
#165 4MX-40
#162 4MX-90
* (STD) #160 4MX-39 Pobre #158 4MX-89
Surtidor pi- loto Tamaño Referen-
cia (-
14948-)
Rica #50 4MX-07 #48 4MX-06
* (STD) #45 4MX-05 (STD) #42 4MX-04
Pobre #40 4MX-03
Aguja del
surtidor TamañoReferen-
cia (-
14916-)
Rica GDEPN 5UM-BN GDEPP 5UM-BP
GDEPQ 5UM-B1
GDEPR 5UM-BRGDEPS 5UM-BSGDEPT 5UM-BT
GDEPU 5UM-BU
Pobre GDEPV 5UM-BV
Surtidor de pérdida TamañoReferen-
cia (-
1494F-)
Rica #60 4JT-11
(STD) #70 4JT-15 #80 4JT-19
#90 4JT-23
#100 4JT-27
#110 4JT-29
Pobre #120 4JT-31
* EUROPE
