2009 TOYOTA COROLLA Manuel du propriétaire (in French)

471
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Type C
Type D
Dimensions des pneus P205/55R16 89H, T135/70R16 100M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)
Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneus P205/55R16 89H, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 16
× 6 1/2 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

472 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)Ty pe E
Dimensions des pneus P215/45R17 87W, T135/80R16 101M
Pression de gonflage des
pneus
(Pression de gonflage à
froid recommandée)
Avant: 32 psi (220 kPa, 2,2 kgf/cm2 ou bar)
Arrière: 32 psi (220 kPa, 2,2 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 17 ×
7 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 76 ft•lbf (103 N•m, 10,5 kgf•m)

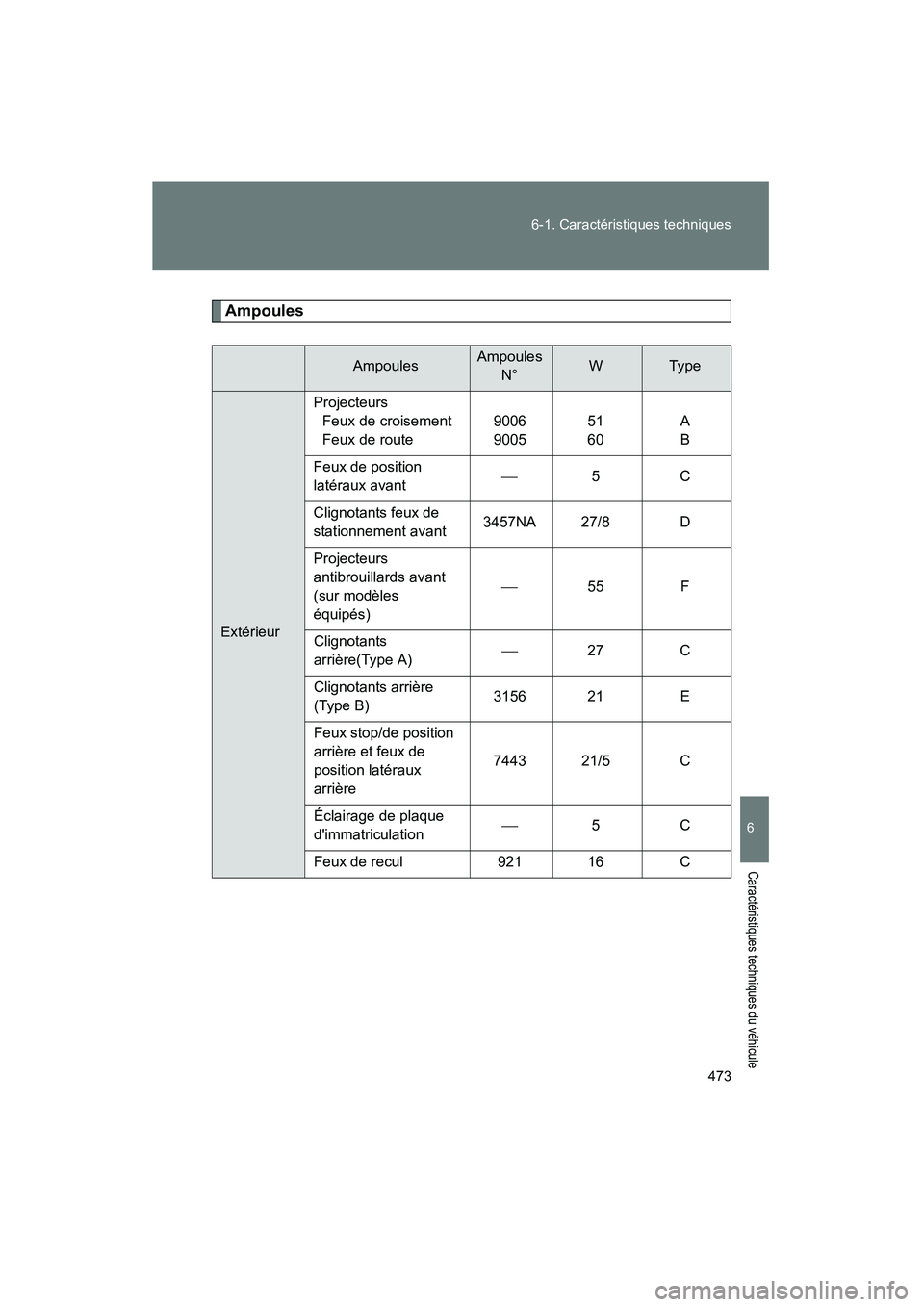

473
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Ampoules
AmpoulesAmpoules
N°WTy p e
Extérieur Projecteurs
Feux de croisement
Feux de route 9006
900551
60A
B
Feux de position
latéraux avant 
5C
Clignotants feux de
stationnement avant 3457NA 27/8 D
Projecteurs
antibrouillards avant
(sur modèles
équipés) 
55 F
Clignotants
arrière(Type A) 
27 C
Clignotants arrière
(Type B) 3156 21
E
Feux stop/de position
arrière et feux de
position latéraux
arrière 7443 21/5 C
Éclairage de plaque
d'immatriculation 
5C
Feux de recul 921 16C

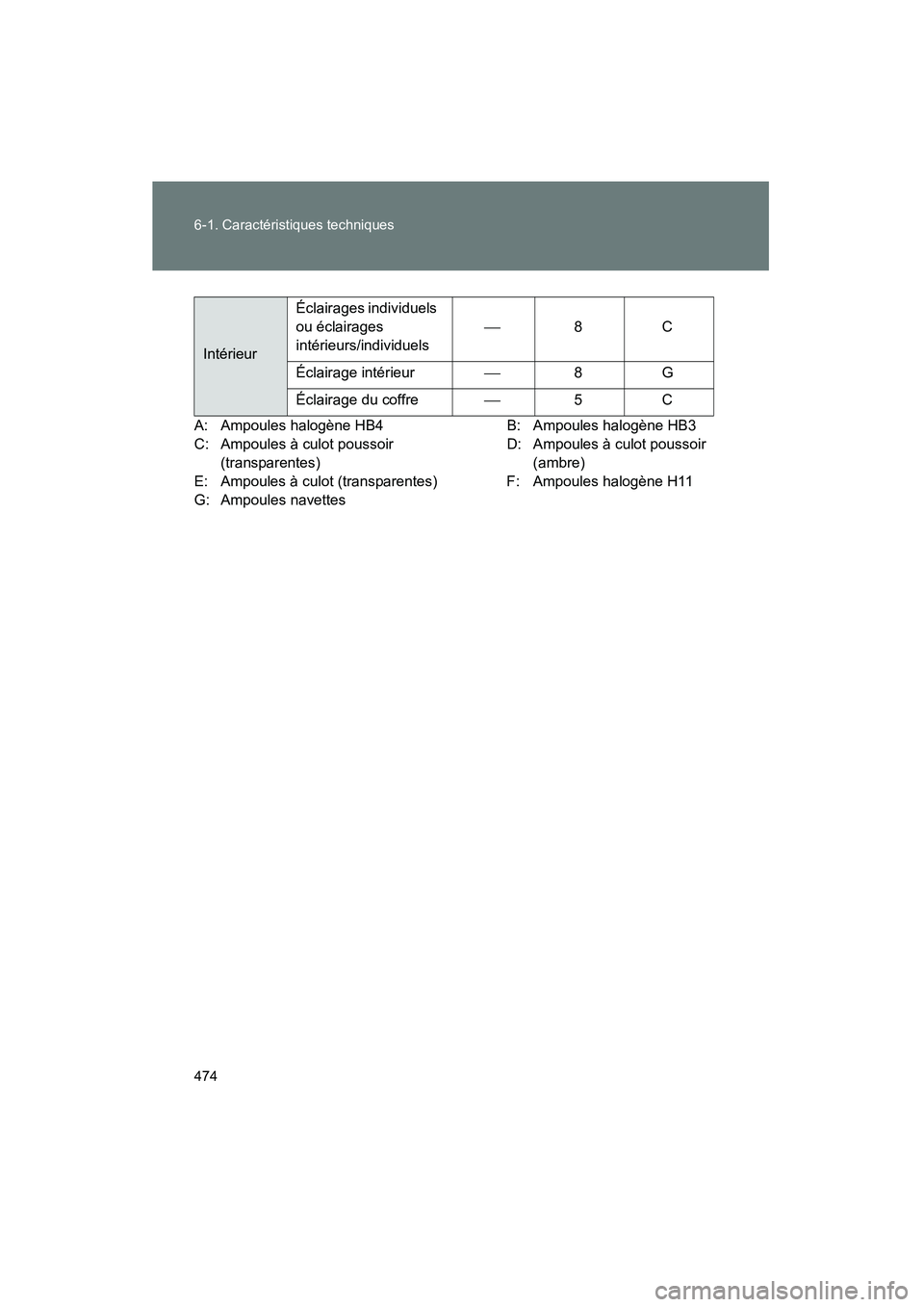

474 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
A: Ampoules halogène HB4B: Ampoules halogène HB3
C: Ampoules à culot poussoir D: Ampoules à culot poussoir
(transparentes) (ambre)
E: Ampoules à culot (transparentes) F: Ampoules halogène H11
G: Ampoules navettes
Intérieur Éclairages individuels
ou éclairages
intérieurs/individuels

8C
Éclairage intérieur 8G
Éclairage du coffre 5C

475
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
Carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au mo ment de faire le plein, l'orifice de
remplissage du réservoir de votre Toyota est d'un diamètre tel qu'il accepte
uniquement les pistolets spéciaux des pompes à essence sans plomb.
■ En cas de cliquetis du moteur
● Faites appel à votre concessionnaire Toyota.
● Il est possible qu'à l'accélération ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Cela est normal et ne doit
pas vous inquiéter.
■ Qualité de l'essence
Dans quelques rares cas, il peut arriver que la marque d'essence utilisée
occasionne un manque d'agrément à l'utilisation de votre véhicule. Si ces
désagréments persistent, essayez de changer de marque d'essence. Si cela
ne résout pas le problème, consultez votre concessionnaire Toyota.
■ Normes de qualité des carburants
● Les constructeurs de transmissions automatiques aux États-Unis, en
Europe et au Japon ont mis au point une spécification pour les
carburants améliorés appelée World-Wi de Fuel Charter (WWFC) (Charte
mondiale sur le carburant) qui doit s'appliquer au monde entier.
● La WWFC classe les carburants en 4 catégories, sur la base des niveaux
de dépollution à atteindre. Les Etats-Unis ont adopté la catégorie 4.
● La WWFC vise à améliorer d'une part la qualité de l'air, en militant pour
une réduction des émissions polluantes du parc automobile, et d'autre
part la satisfaction du client, par l'amélioration des performances.
Utilisez impérativement de l'essence sans plomb pour votre
véhicule.
Utilisez de l'essence sans plomb dotée d'un indice d'octane de 87
(indice d'octane recherche de 91) ou supérieur afin d'optimiser les
performances du moteur.
L'essence que vous utilisez doit au minimum répondre aux normes
ASTM D4814 aux États-Unis et CGSB3.5-M93 au Canada.

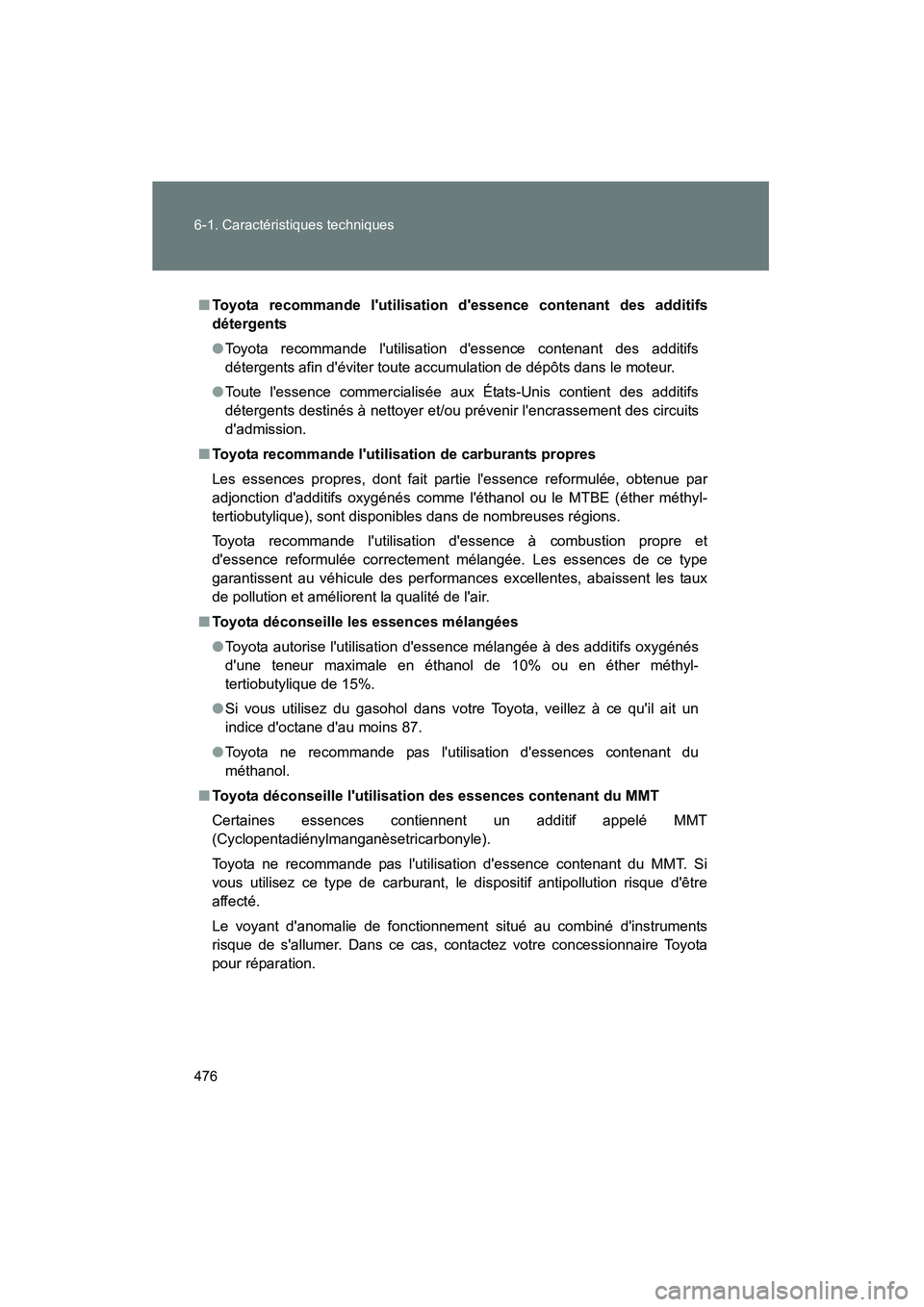

476 6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
■Toyota recommande l'utilisation d'essence contenant des additifs
détergents
●Toyota recommande l'utilisation d'essence contenant des additifs
détergents afin d'éviter toute accumulation de dépôts dans le moteur.
● Toute l'essence commercialisée aux États-Unis contient des additifs
détergents destinés à nettoyer et/ou prévenir l'encrassement des circuits
d'admission.
■ Toyota recommande l'utili sation de carburants propres
Les essences propres, dont fait partie l'essence reformulée, obtenue par
adjonction d'additifs oxygénés comme l'éthanol ou le MTBE (éther méthyl-
tertiobutylique), sont disponibles dans de nombreuses régions.
Toyota recommande l'utilisation d'essence à combustion propre et
d'essence reformulée correctement mélangée. Les essences de ce type
garantissent au véhicule des performances excellentes, abaissent les taux
de pollution et améliorent la qualité de l'air.
■ Toyota déconseille les essences mélangées
●Toyota autorise l'utilisation d'essence mélangée à des additifs oxygénés
d'une teneur maximale en éthanol de 10% ou en éther méthyl-
tertiobutylique de 15%.
● Si vous utilisez du gasohol dans votre Toyota, veillez à ce qu'il ait un
indice d'octane d'au moins 87.
● Toyota ne recommande pas l'utilisation d'essences contenant du
méthanol.
■ Toyota déconseille l'utilisation des essences contenant du MMT
Certaines essences contiennent un additif appelé MMT
(Cyclopentadiénylmanganèsetricarbonyle).
Toyota ne recommande pas l'utilisation d'essence contenant du MMT. Si
vous utilisez ce type de carburant, le dispositif antipollution risque d'être
affecté.
Le voyant d'anomalie de fonctionnement situé au combiné d'instruments
risque de s'allumer. Dans ce cas, contactez votre concessionnaire Toyota
pour réparation.

477
6-1. Caractéristiques techniques
6
Caractéristiques techniques du véhicule
COROLLA_D_(L/O_0801)
NOTE
■
Avertissement sur la qualité de l'essence
● N'utilisez pas d'essence au plomb.
Le carburant plombé risque d'endommager le convertisseur catalytique de
votre véhicule et d'induire un mauvais fonctionnement du dispositif
antipollution.
● N'utilisez pas d'autre gasohol que celui indiqué ici.
Tout autre gasohol pourrait occasionner des dommages au circuit
d'alimentation et une baisse de performances du véhicule.
■ Problèmes d'agrément d'utilisation liés au carburant utilisé
Si, après avoir utilisé différents types de carburant, vous rencontrez des
problèmes de performances (démarrage à chaud difficile, évaporation,
phénomène de détonation, etc.), arrêtez d'utiliser ces types de carburant.
■ Lors du ravitaillement avec du gasohol
Prenez soin de ne pas renverser le gasohol. Ce produit est nocif pour la
peinture de votre véhicule.

478
6-1. Caractéristiques techniques
COROLLA_D_(L/O_0801)
Renseignements sur les pneus
Symbologie courante des pneumatiques
Roue de secours normale
Roue de secours compacte
Dimensions des pneus(→ P. 481)
DOT et numéro d'identification du pneu (TIN) ( →P. 480)
Niveau de qualité uniforme des pneumatiques
Pour plus de détails, reportez-vous à “Niveau de qualité uniforme
des pneumatiques” ci-après.
